Producttype	Analoge ingangsmodule
Merk	Berker
Model	75424004
Aantal analoge ingangen	4
Ingangssignalen	Spanning 0-1 V DC, 0-10 V DC; Stroom 0-20 mA DC, 4-20 mA DC
Externe voeding	24 V AC ±10%, max. 170 mA
Verbruik op systeemconnector	typ. 150 mW
Voeding voor detectoren (+U_s)	24 V DC, max. 100 mA
Montagebreedte	4 modules / 72 mm
Gewicht	ca. 150 g
Beschermingsgraad	IP 20 (EN 60529)
Omgevingstemperatuur	-5 °C tot +45 °C
Opslag-/transporttemperatuur	-25 °C tot +70 °C
Toegestane luchtvochtigheid	max. 93% RV, zonder condensatie
Aansluitingen ingangen en voeding	Schroefklemmen, doorsnede 0,5-4 mm² (enkeladerig) of 0,34-4 mm² (meeraderig zonder adereindhuls)
Aansluiting op KNX/EIB-apparaat	Systeemconnector 6 contacten (meegeleverd)
Impedantie spanningsmeting	ca. 18 kΩ
Impedantie stroommeting	ca. 100 Ω
Status-LED	Rood: aan = fout of zelftest OK afhankelijk van fase; snel/langzaam knipperen = initialisatie of niet geprojecteerd
Montage	Op DIN-rail 35 x 7,5 mm (EN 50022)
Onderhoud en reiniging	Reinigen met een droge doek; geen schurende middelen gebruiken
Veiligheid	Installatie door een gekwalificeerde elektricien; brandpreventievoorschriften in acht nemen; U_s en GND niet aansluiten op andere apparaten
Repareerbaarheid en reserveonderdelen	Neem bij defect contact op met de Berker klantenservice, stuur het apparaat franco met een beschrijving van het defect
Compatibiliteit detectoren	KNX/EIB-weerstation (ref. 7541 40 03) of KNX/EIB-analoge ingang (ref. 7541 40 04); voorgeconfigureerde detectoren: helderheid (WS 10H), schemering (WS 10D), temperatuur (WS 10T), wind (WS 10W), regen (WS 10R), luchtvochtigheid/omgevingstemperatuur

Veelgestelde vragen - 75424004 BERKER

Wat is de functie van de analoge ingangsmodule Berker 75424004?

Deze module breidt een EIB-weerstation of een EIB-analoge ingang uit met vier extra ingangen voor analoge transducers. Het analyseert spanningssignalen (0-1 V, 0-10 V) of stroomsignalen (0-20 mA, 4-20 mA) en stuurt de gegevens naar het KNX/EIB-apparaat.

Hoe wordt de module van spanning voorzien?

De module heeft een externe voeding van 24 V AC nodig (bijv. ref. 7591 00 01). Het maximale verbruik is 170 mA. Deze voeding kan ook worden gebruikt voor de aangesloten sensoren.

Welke typen sensoren kunnen worden aangesloten?

U kunt analoge transducers aansluiten zoals helderheidssensoren (WS 10H), schemeringssensoren (WS 10D), temperatuursensoren (WS 10T), windsensoren (WS 10W), regensensoren (WS 10R) of luchtvochtigheid-/omgevingstemperatuursensoren. Andere detectoren kunnen worden gebruikt met handmatige parameterinstelling.

Hoe wordt de module op een DIN-rail geïnstalleerd?

Bevestig de module op een DIN-rail van 35 x 7,5 mm volgens EN 50022. De aansluiting op het EIB-apparaat gebeurt via de meegeleverde systeemconnector met 6 contacten.

Wat betekent de status van de rode LED?

Bij inbedrijfstelling: aan = zelftest OK; snel knipperen = initialisatie; langzaam knipperen = module niet geprojecteerd; uit = geïnitialiseerd. In normaal gebruik: aan = fout; uit = normale werking.

Kan ik de module hot-swappen?

Ja, u kunt een defecte module vervangen door een identiek model tijdens normaal bedrijf, nadat u de spanning van de module hebt uitgeschakeld. Het KNX/EIB-apparaat voert na 25 seconden een reset uit.

Wat is de voedingscapaciteit voor externe sensoren?

De klemmen +U_s en GND leveren een spanning van 24 V DC met een maximale stroom van 100 mA. Bij overbelasting of kortsluiting wordt de spanning uitgeschakeld en na het verhelpen van de fout automatisch weer ingeschakeld.

Welke veiligheidsmaatregelen moeten worden genomen?

De installatie moet worden uitgevoerd door een gekwalificeerde elektricien. Sluit de klemmen U_s en GND niet aan op andere apparaten. Voed de sensoren niet via de Us- en GND-klemmen van een EIB-apparaat. Neem de brandpreventievoorschriften in acht.

Hoe wordt de module gereinigd?

Reinig de module met een droge doek. Gebruik geen schurende middelen of oplosmiddelen. Schakel voor het reinigen de spanning uit.

Wat te doen bij een defect aan de module?

Stuur het defecte apparaat franco naar de Berker klantenservice met een beschrijving van het defect. Vervanging door een identieke module kan tijdens normaal bedrijf worden uitgevoerd nadat de spanning van de module is uitgeschakeld.

GEBRUIKSAANWIJZING 75424004 BERKER

Installatic-instructies

Analoog ingangsmoduul 4-kanaals

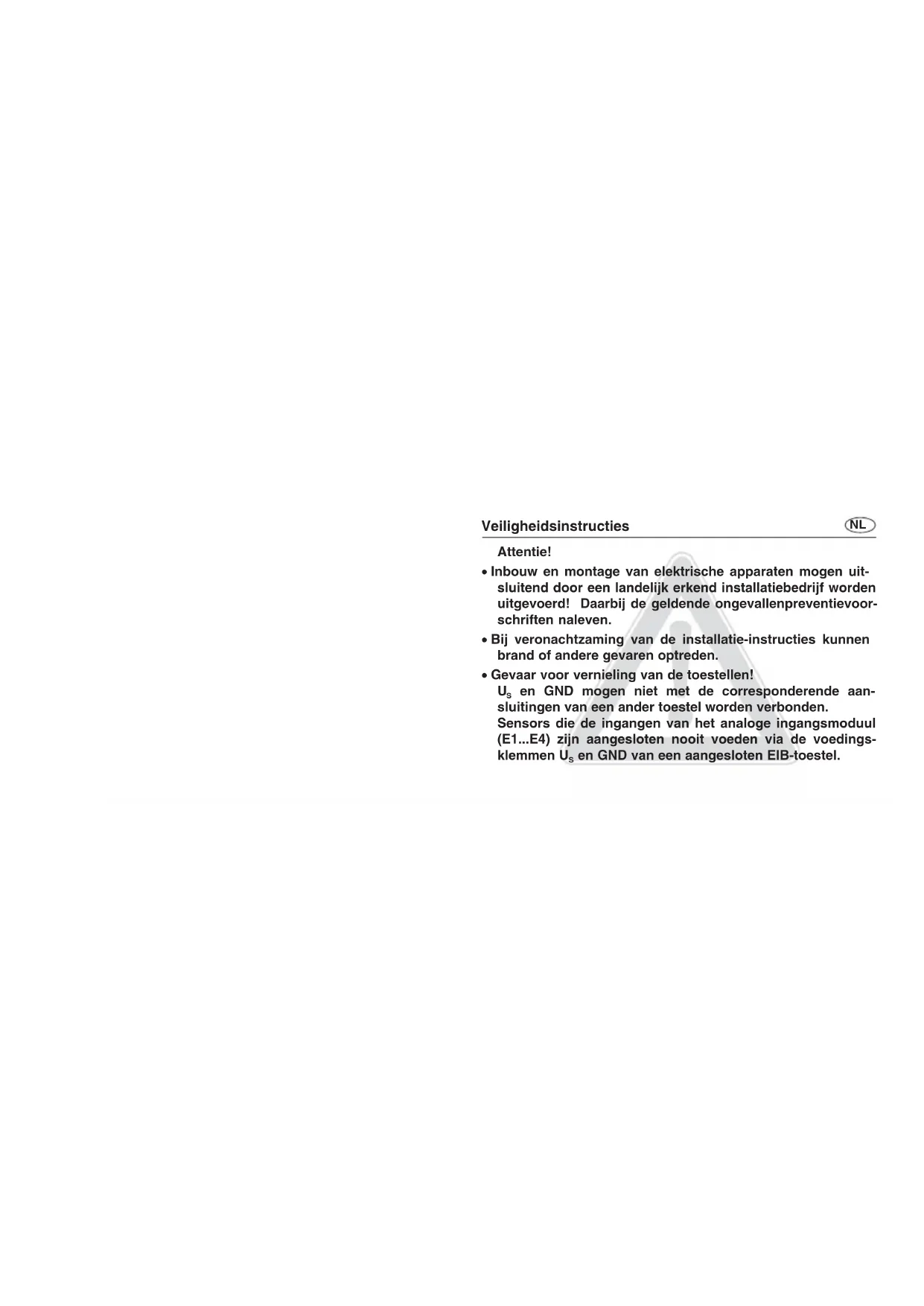

Veiligheidsinstructies

NL

Attentie!

• Inbouw en montage van elektrische apparaten mogen uitsluitend door een landelijk erkend installatiebedrijf worden uitgevoerd! Daarbij de geldende ongevallenpreventievoorschriften naleven.
• Bij veronachtzaming van de installatie-instructies kunnen brand of andere gevaren optreden.
• Gevaar voor vernieling van de toestellen!

U_s en GND mogen niet met de corresponderende aan-sluitingen van een ander toestel worden verbonden.

Sensors die de ingangen van het analoge ingangsmoduul (E1...E4) zijn aangesloten nooit voeden via de voedingsklemmen U_s en GND van een aangesloten EIB-toestel.

NL

Functie

• Het analoge ingangsmoduul breidt een EIB weerstation 'Komfort' best. nr. 7541 40 03 of een EIB analoge ingang best. nr. 7541 40 04 uit met vier extra sensingangen voor analoge meetwaardeopnemers.
• De analyse van de meetgegevens en de grenswaardenverwerking geschieden in het KNX/ EIB-toestel.
• Het analoge ingangsmoduul analyseert zowel spannings- als stroomsignalen.
  Spanningssignalen: 0 ... 1 V DC 0 ... 10 V DC
  Stroomsignalen: 0 ... 20 mA DC 4 ... 20 mA DC
• De stroomingangen 4... 20 mA kunnen op draadbreuk bewaakt worden (parameter).

Montage

NL

Vastklikken op DIN-rail 35 x 7,5 mm conform EN 50022

Aansluiting van een analoog ingangsmoduul op de EIB-toestel geschiedt uitsluitend met de 6-polige systeemstekker (bij analoog ingangsmoduul bijgeleverd).

Het analoge ingangsmoduul werkt op een externe 24-V voeding, b.v. best.-Nr. 7591 00 01.

Deze kan tevens de aangesloten sensors, zoals b.v. WS 10W, WS 10R, hun verwarmingen of het aangesloten KNX/EIB-toestel voeden.

NL

Voeding van aangesloten sensors

• Aangesloten sensors kunnen via de klemmen +U _s en GND gevoed worden (zie afbeelding ①). Deze zijn dubbel geïnstalleerd en intern met elkaar verbonden.
• De totale stroomopname van alle hierlangs gevoede sensors mag 100 mA niet overschrijden.
• Bij overbelasting of kortsluiting tussen +U_s en GND wordt de spanning afgeschakeld. Na eliminatie van de storing schakelt de spanning automatisch weer in.
• Aangesloten kunnen ook extern gevoed worden (b.v. wanneer hun stroomopname 100 mA overschrijdt). Aansluiting geschiedt dan tussen de klemmen E1... E4 en GND.

Voeding van aangesloten sensors

NL

Gevaar voor vernieling van de toestellen!

U_s en GND mogen niet met de corresponderende aan-sluitingen van een ander toestel worden verbonden.

Sensors die de ingangen van het analoge ingangsmoduul (E1...E4) zijn aangesloten nooit voeden via de voedingsklemmen U_s en GND van een aangesloten EIB-toestel.

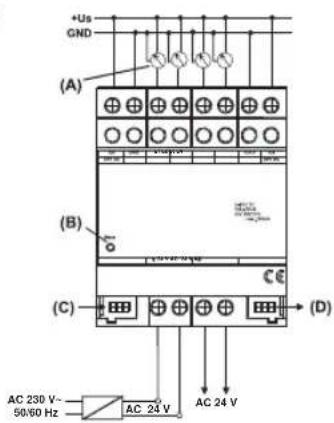

①

+Us GND (A) (B) (C) (D) AC 230 V~ 50/60 Hz AC 24 V AC 24 V

Aansluiting

+Us : Voeding van externe meetwaardeopnemers

GND : Referentiepotentiaal voor +U _s en ingangen E1... E4

E1 ... E4 : Meetwaarde-ingangen

24 V AC : externe voedingsspanning

(A) : Meetwaardeopnemer

(B) : Status-LED (rood)

(C) : Systeemconnector, 6-polig voor aansluiting van modules

(D) : Systeemconnector, 6-polig voor toekomstige uitbreiding (buiten werking)

Bij het installeren van een analoog ingangsmoduul de volgende basisregels in acht nemen:

• Vervanging van een analoog ingangsmoduul – b.v. bij een defect – kan tijdens bedrijf van het systeem geschieden (moduul spanning-vrij schakelen!). Na vervanging voert het KNX/EIB-toestel na ca. 25 s een reset uit. Daardoor worden alle in- en uitgangen van het KNX/EIB-toestel en de aangesloten modules opnieuw geïntitialiseerd en in de oorspronkelijke toestand teruggezet.
• Verwijdering of toevoeging van modules zonder aanpassing van de configuratie en aansluitend downloaden naar het KNX/EIB-toestel is niet toegestaan, omdat dit functiestoringen in het systeem veroorzaakt.

Tijdens inbedrijfstelling van het moduul

Aan : Moduul is bedrijfsgereed (zelftest in orde)

Snel knipperend : Moduul wordt momenteel geïntitialiseerd Langzaam

knipperend : Moduul niet geconfigureerd (op het EIB-toestel)

Uit : Moduul is geïntitialiseerd en in bedrijf gesteld.

Voorwaarde: Eerst moet de LED zijn gaan branden!

Tijdens normal bedrijf

Aan : Moduul is niet bedrijfsgereed (storingstoestand)

Uit : Moduul is geïntitialiseerd en in bedrijf gesteld.

Voorwaarde: Eerst moet de LED zijn gaan branden!

Langzaam knipperend = 1/s; Snel knipperend = 2/s

NL

Aansluitbare sensors

Aansluiting op een KNX/EIB weerstation:

Bij gebruik van de volgende meetwaarde-opnemers kan een softwarematige voorinstelling worden gehanteerd.

Bij gebruik van andere sensors moeten de in te stellen parameters van tevoren bepaald worden.

Meting Plaats Type Best. nr.

Helderheid buiten WS 10H 7590 00 53

Schemering buiten WS 10D 7590 00 55

Temperatuur buiten WS 10T 7590 00 54

Wind buiten WS 10W 7590 00 50

Regen buiten WS 10R 7590 00 52

Vocht/Temp. binnen 7590 00 56

Aansluitbare sensors

NL

Aansluiting op een KNX/EIB analoge ingang:

Voor aangesloten sensors moeten de in te stellen parameters van tevoren bepaald worden.

Meting Plaats Type Best. nr.

Helderheid buiten WS 10H 7590 00 53

Schemering buiten WS 10D 7590 00 55

Temperatuur buiten WS 10T 7590 00 54

Wind buiten WS 10W 7590 00 50

Regen buiten WS 10R 7590 00 52

Vocht/Temp. binnen 7590 00 56

NL

Technische gegevens

Voeding

Voedingsspanning: AC 24 V ±10 %

Stroomopname: max. 170 mA

Stroomopname op systemsteker:

Omgevingstemperatuur:

Opslag-/Transporttemp.:

Vochtigheid

Omgeving/Opslag/Transport:

Beveiligingsgraad:

Inbouwbreedte:

Gewicht:

max. 93% rel. vo., geen vochtcondensatie

IP 20 conform EN 60529

4 modulen / 72 mm

ca. 150 g

Technische gegevens

NL

Aansluitingen

Ingangen, voeding: schroefklemmen

enkeldraads: 0,5 mm

^2 - 4 mm ^2

fijndraads (zonder draadhuls): 0,34 mm

^2 - 4 mm ^2

fijndraads (met draadhuls): 0,14 mm

^2 - 2,5 mm ^2

Aansluiting op het KNX/EIB-toestel: 6-pol. systeemstekker

Sensoringangen

Aantal: 4 x analoog

analyseerbare sensorsignalen: 0 ... 1 V DC, 0 ... 10 V DC,

0 ... 20 mA DC, 4 ... 20 mA DC

Impedantie spanningsmeting: ca. 18 kW

Impedantie stroommeting: ca. 100 W

Voeding ext. sensors (+U _s ): 24 V DC, max. 100 mA DC

Technische wijzigingen voorbehouden.

NL

Garantie

Notice de service

Wij bieden garantie in het kader van de wettelijke bepalingen.

U gelieve het apparaat franco met een beschrijving van de fout/storing aan onze centrale serviceafdeling te zenden:

Het €-teken is een vrijhandelsteken dat uit-

sluitend voor de autoriteiten bedoeld is en geen

toezegging van producteigenschappen inhoudt.
