2948 - Schakelaar BERKER - Gratis gebruiksaanwijzing en handleiding

Producttype	Tijdschakelaar (timer) voor verlichting
Merk	Berker
Model	2948
Nominale spanning	AC 230 V, 50 Hz
Max vermogen (gloeilamp)	1000 W
Max vermogen (halogeen HT)	1000 W
Max vermogen (halogeen LV met TRONIC transformator)	750 W
Max vermogen (halogeen LV met conventionele transformator)	750 VA (min. belasting 85%)
Max vermogen (fluorescentie zonder compensatie)	500 VA
Max vermogen (fluorescentie met parallelle compensatie)	400 VA
Max vermogen (fluorescentie in duo)	1000 VA
Type relaisuitgang	1 potentiaalvrij maakcontact
Aantal aansluitklemmen	6 schroefklemmen + adapterconnector
Max geleiderdoorsnede	2,5 mm² of 2 x 1,5 mm²
Max installatieautomaat	16 A
Montage	Inbouw in 60 mm doos (aanbevolen diepte)
Functies	Timer met tijdsvertraging, optionele schemersensor, twee mechanische secundaire bedieningen
Toepassingen	Automatische verlichtingsschakeling
Veiligheid	Installatie door een gekwalificeerde elektricien; niet geschikt voor netvoeding uitschakeling
Garantie	Wettelijke conformiteit (retour naar klantenservice met foutbeschrijving)

Veelgestelde vragen - 2948 BERKER

Hoe sluit ik de schemersensor aan?

De kabel van de sensor wordt aangesloten op de driepolige klem in de inzet. Voor montage onder pleisterwerk, gebruik een J-Y(ST)Y 2x0,6 mm kabel. De gemarkeerde geleider is de aarde. Volg het meegeleverde aansluitschema.

Kan ik LED-lampen gebruiken met dit apparaat?

Het apparaat is ontworpen voor gloeilampen, halogeenlampen en fluorescentielampen. Controleer voor LED's de compatibiliteit met een dimmer of neem contact op met de fabrikant.

Wat is het maximale vermogen voor fluorescentielampen?

Zonder compensatie: 500 VA. Met parallelle compensatie: 400 VA. In duo-opstelling: 1000 VA.

Hoe sluit ik een secundaire bediening aan?

Het apparaat accepteert twee mechanische secundaire bedieningen (maakcontact). Sluit ze aan op de daarvoor bestemde klemmen (zie schema) en respecteer het 2-oppervlakte principe.

Wat te doen als de timer niet aangaat?

Controleer de voedingsspanning (230 V, 50 Hz) en de bedrading. Zorg ervoor dat de adapter correct is ingeschoven. Raadpleeg het aansluitschema.

Kan ik dit apparaat gebruiken voor elektrische radiatoren?

Nee, het apparaat is uitsluitend ontworpen voor verlichtingsschakeling. Gebruik voor verwarming is gevaarlijk; de gebruiker moet extra veiligheidsmaatregelen nemen.

Hoe stel ik de vertraging in?

De vertraging wordt ingesteld via de timeradapter (aparte handleiding). De inzet 2948 heeft geen ingebouwde regeling.

Welke kabeldoorsnede gebruiken voor de aansluiting?

De klemmen accepteren tot 2,5 mm² of 2 x 1,5 mm². Gebruik geschikte kabels voor de installatie (minimale doorsnede 1,5 mm² aanbevolen).

Kan de schemersensor getest worden?

Ja, door duisternis te simuleren. De sensor schakelt wanneer de helderheid onder de ingestelde drempel daalt. Controleer de bedrading bij abnormaal gedrag.

Is het apparaat compatibel met een dimmer?

Nee, de inzet 2948 is een tijdschakelaar en mag niet worden gebruikt met een dimmer. Gebruik het alleen met mechanische bedieningen.

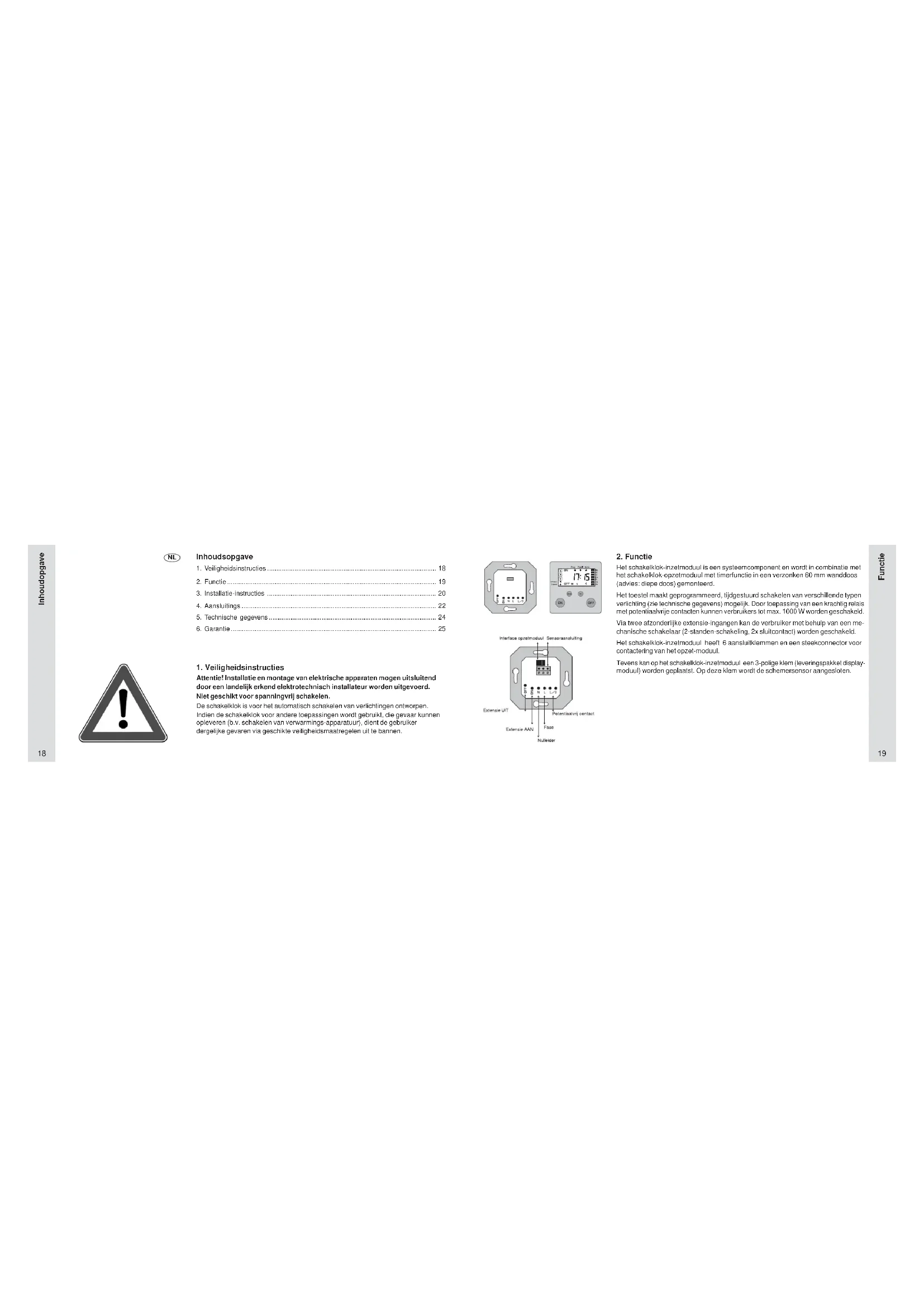

GEBRUIKSAANWIJZING 2948 BERKER

Bedieningshandleiding

Mode d'emploi

Berker

1. Veiligheidsinstructies 18
2. Functie 19
3. Installatie-instructies 20
4. Aansluitings 22
5. Technische gegevens....24
6. Garantle 25

1. Veiligheidsinstructies

Attentie! Installatie en montage van elektrische apparaten mogen uitsluitend door een landelijk erkend elektrotechnisch installateur worden uitgevoerd. Niet geschikt voor spanningvrij schakelen.

De schakelklok is voor het automatisch schakelen van verlichtingen ontworpen. Indien de schakelklok voor andere toepassingen wordt gebruikt, die gevaar kunnen opleveren (b.v. schakelen van verwarmings-apparatuur), dient de gebruiker dergelijke gevaren via geschikte veiligheidsmaatregelen uit te bannen.

Interface opnetmodul Sensorsensluiting Extensie UIT Face Nolder Extensie AAN Potentiwalvi contact

2. Functie

Het schakelklok-inzetmoduul is een systeemcomponent en wordt in combinatie met het schakelklok-opzetmoduul met timerfunctie in een verzonken 60 mm wanddoos (advies: diepe doos) gernontseerd.

Het toestel maakt geprogrammeerd, tijdgestuurd schakelen van verschillende typen verlichting (zie technische gegevens) mogelijk. Door toepassing van een krachtig relais met potentiaalvrije contacten kunnen verbruikers tot max. 1000 W worden geschakeld.

Via twee afzonderlijke extensie-ingangen kan de verbruiker met behulp van een mechanische schakelaar (2-standen-schakeling, 2x sluitcontact) worden geschakeld. Het schakelklok-inzetmoduul heeft 6 aansluitklemmen en een steekconnector voor contactering van het opzet-moduul.

Tevens kan op het schakelklok-inzetmoduul een 3-polige klem (leveringspakket displaymoduul) worden geplaatst. Op deze klem wordt de schemersensor aangesloten.

A

B

3. Installatie-instructies

Belangrijk: De sensor-kabel heeft veiligheidslaagspanning (SELV). Installatievoorschriften conform VDE 0100 in acht nemen.

Aansluiting sensor

uit zicht-installatie (afbeelding A):

Voor uit zicht-installatie van de sensor-kabel geschikt type kabel kiezen.

Advis: teletoonkabel J-YSTY 2x2x0,6 mm. De advers van de sensor-kabel worden door een isolatiekous (leveringspakket opzetmodules met sensor-meling) geleid. De kabel wordt vervolgens, samen met de isolatiekous, door de kabeldoorvoer van het timermoduul gestoken en door het kabekenaal aan naar de aansluitklem doorgetrokken. De isolatiekous dient de advers vanaf de uitwendige kabelisolatie tot aan de aansluitklem te omsluiten. De aansluitklem (leveringspakket opzetmodules met sensor-meling) wordt overeenkomstio de atbeelding, in het timermoduul gemonteerd.

In zicht-installatie (afbeelding B):

De sensor-kabel ① wordt achter de draagplaat (lussen wand en draagplaat) door de opening ② in het kabelkanaal ③ van het timermoduul gestoken. De kabel wordt vervolgens rechtstrooks door het kabelkanaal naar de aansluitklem ④ doorgetrokken. De kabel dient precies in het kabelkanaal te liggen en mag niet met lussen naar het 230 V aansluitcompartiment lopen.

Sensor-kabel overeenkomstig nevenstaand schema aansluiten.

Aanduiding van de kabeladers:

Sensor: 'aarde' = gemarkeerd

Adapter, verlengkabel:

'schemering' = gemarkeerd 'aarde' = middelsle kabel

Het schakelklok-inzetmoduul kan alleen in combinatie met het schakelklok opzetmoduul met timerfunctie worden gebruikt.

Het schakelklok-inzetmoduul ① wordt in een verzonken 60 mm wanddoos (advies: diepe doos) gemonleerd.

De aansluitklemmen van het timermoduul dienen daarbij beneden te liggen.

Het opzetmoduul ② wordt samen met het frame ③ op het inzetmoduul gestoken.

De elektrische contactering geschiedt via de steker €0 en €0.

(Beschrijving, montage en aansluiting van het opzetmoduul, zie afzonderlijke handleiding).

1. Aansluiting schakelklok-inzetmoduul

Fase L met ingang relals verbinden ('oraadbrug')

Aansluiting op 2 lasen

Het timermoduul is met potentialavrje contacten uitgevoerd.

Aansluiting met mechanische extensie

Fase L met ingang relais verbinden ('draadbrug')

LV-halogeenlampen met

TRONIC-transformators :750 W

konv. transformator min. 85% nom. belasting

Fluorescentielampen

ongecompenseerd : 500 VA

parallel gecompenseerd (47μF):400 VA

100 Schakeling, 1000 VA

Energiespaarlampen : Bij energiespaarlampen op hoge

Inschakelpiekstromen leitzen.

Geschiktheid van de lampen voor gebruik

controleren

Relaisuitgang :1 potentiaalvrij sluitcontact

Niet geschikt voor spanningvrij schakelen.

Schakeltjdarstand :min. 1 minuuf

Aansluitklemmen :Schroefklemmen voor max. 2,5 mm²

of 2 x 1,5 mm²

Lijnbeveiligingsschakelaar max. 16 A

6. Garantie

Wij bieden garantie in het kader van de wettelijke bepalingen.

U gelleve het apparaat franco met een beschrijving van de fout/storing aan onze centrale service-afdeling te zenden.

CE Het CE-teken is een vrijhandelsteken dat uit-sluitend voor de autoriteiten bedoekt is en geen 1oezegging van produkteligenschappen inhoudt.
