| Type de produit | Commutateur temporisé (minuterie) pour éclairage |
| Marque | Berker |
| Modèle | 2948 |
| Tension nominale | AC 230 V, 50 Hz |
| Puissance max (lampe à incandescence) | 1000 W |
| Puissance max (halogène HT) | 1000 W |
| Puissance max (halogène BT avec transformateur TRONIC) | 750 W |
| Puissance max (halogène BT avec transformateur conventionnel) | 750 VA (charge min. 85%) |
| Puissance max (fluorescente sans compensation) | 500 VA |
| Puissance max (fluorescente avec compensation parallèle) | 400 VA |
| Puissance max (fluorescente en duo) | 1000 VA |
| Type de sortie relais | 1 contact de fermeture sans potentiel |
| Nombre de bornes | 6 bornes à vis + connecteur adaptateur |
| Section max des conducteurs | 2,5 mm² ou 2 x 1,5 mm² |
| Disjoncteur max | 16 A |
| Montage | Encastré dans boîte de 60 mm (profonde recommandée) |
| Fonctions | Minuterie avec temporisation, détecteur crépusculaire optionnel, deux commandes secondaires mécaniques |
| Applications | Commutation automatique d'éclairage |
| Sécurité | Installation par un électricien qualifié ; ne convient pas pour déconnexion de l'alimentation réseau |
| Garantie | Conformité légale (renvoi au SAV avec description du défaut) |
FOIRE AUX QUESTIONS - 2948 BERKER
Questions des utilisateurs sur 2948 BERKER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Commutateur au format PDF gratuitement ! Retrouvez votre notice 2948 - BERKER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 2948 de la marque BERKER.
MODE D'EMPLOI 2948 BERKER
Konventionnelle Trafos :750 VA
konv. Trato mind. 85% Nennlast.
Leuchtstofflampen
- Consignes relatives au danger.... 26
- Fonction 27
- Consignes de montage 26
- Connexion 30
- Données techniques 32
- Prestation de garantie 33

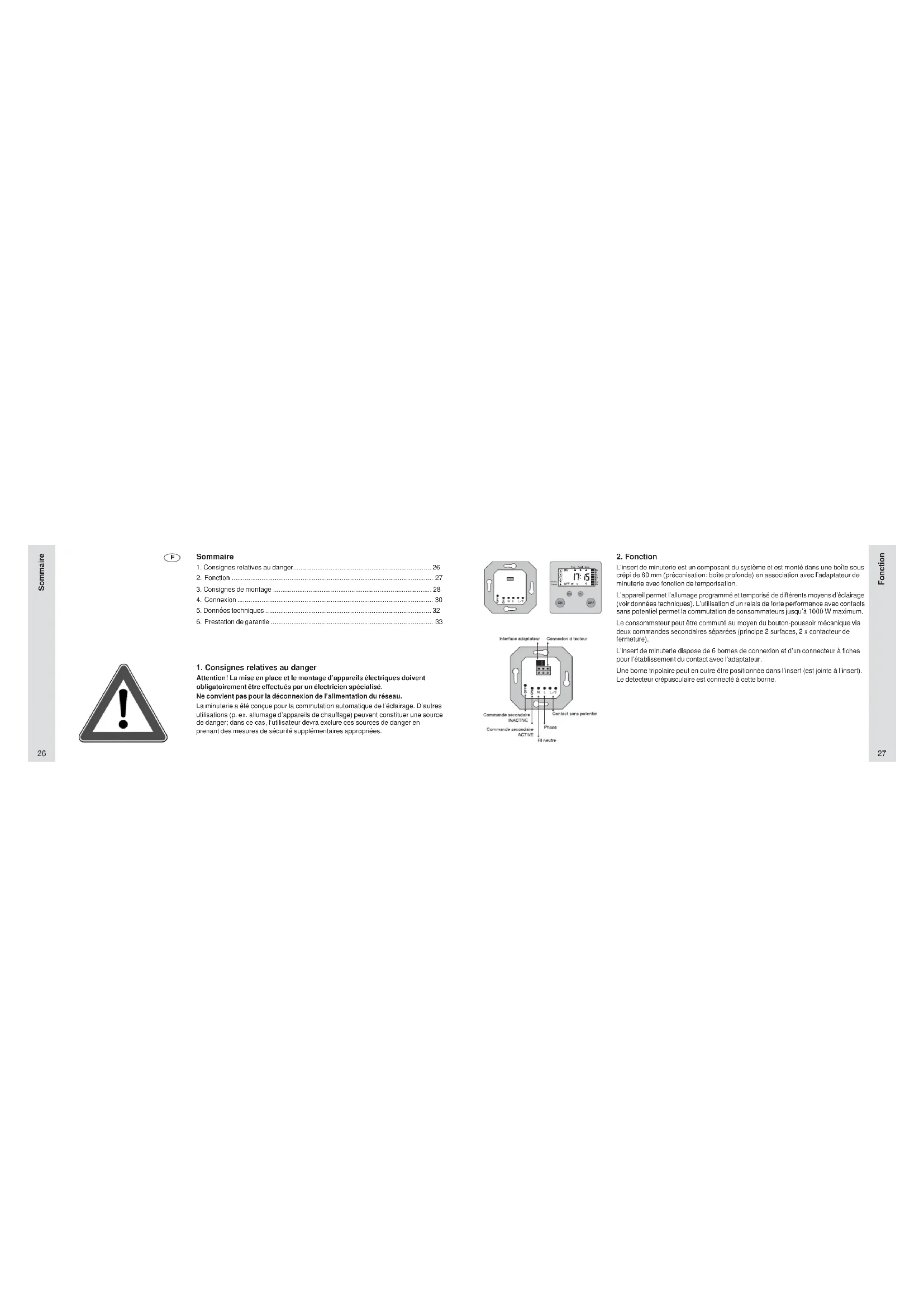

1. Consignes relatives au danger
Attention! La mise en place et le montage d'appareils électriques doivent
obligatoirement être effectues par un electricien spécialise Ne convient pas pour la déconnexion de l'alimentation du
La minuterie a été conçue pour la commutation automatique de l'éclairage. D'autres utilisations (p. ex. allumage d'appareils de chauffage) peuvent constituer une source de danger; dans ce cas, l'utilisateur devra exclure ces sources de danger en prenant des mesures de sécurité supplémentaires appropriées.
L'insert de minuterie est un composant du système et est monté dans une boîte sous crépl de 60 mm (préconisation: boîte profonde) en association avec l'adaptateur de minuterie avec fonction de temporisation.
L'appareil permet l'allumage programmé et temporsé de différents moyens d'éclairage (voir données techniques). L'utilisation d'un relais de forte performance avec contacts sans potentiel permet la commutation de consommateurs jusqu'à 1000 W maximum. Le consommateur peut être communé au moyen du bouton-poussoir mécanique via deux commandes secondaires séparées (principe 2 surfaces, 2 x contacteur de tenmeture).
L'insert de minuterie dispose de 6 bornes de connexion et d'un connecteur à fiches pour l'établissement du contact avec l'adaptateur.
Une borne tripolaire peut en outre être positionnée dans l'insert (est jointe à l'insert). Le détecteur crépusculaire est connecté à cette borne.
A

B

3. Consignes relatives à l'installation
Important: Le câble du détecteur est sous basse tension. Observer les instructions d'installation selon VDE 0100.
Connexion du détecteur
Pose sous crépi (figure A);
Choisir un câble approprié pour la pose sous crépi du câble du détecteur. Préconisation: câble de téléphone J-Y(ST)Y 2x20,6 mm. Introduire les conducteurs individuels du câble du détecteur dans un flexible isolant (fait partie de la fourniture des adaptateurs avec connexion de détecteur). Introduire ensuite le câble avec le flexible isolant dans le perçage de l'insert 0 et le faire passer par le canal de câble 0 pour le relier à la borne de connexion 0. Le flexible isolant doit entourer les conducteurs individuels de l'isolation extérieure du câble jusqu'à la borne de connexion. Insérer la borne de connexion (fait partie de la fourniture des adaptateurs avec connexion de détecteur) comme représenté sur la figure.
Pose sur crépi (figure B):
Le câble du détecteur ① est introduit demère la plaque portante (entre la paroi et la plaque portante) par l'ouverture ② dans le canal de câble ③ de l'insert. Le câble est relié directement à la borne de connexion ④ via le canal de câble. Le câble doit être placé exactement dans le canal de câble et ne pas former de boucle vers le compartiment des bornes de connexion 230 V.


Connector les câbles du détecteur comme représenté sur le schéma ci-contre.
Marquage des conducteurs du câble:
Détecteur: 'Masse' = marqué
Adaptateur, câble de rallonge:
'Crépuscule' = marqué
Masse = cable du milieu
L'insert de minuterie ne peut fonctionner qu'en association avec l'adaptateur de minuterie avec fonction de temporisation.
Monter l'insert de minuterie ① dans une boîte sous crépi de 60 mm (préconisation: boîte profonde), les bornes de connexion de l'appareil devant être en bas.
Monter l'adaptateur ⊙ sur l'insert avec le cadre ⊙.
Etablir le contact électrique au moyen de la fiche ⑨ et ⑩.
(Pour la description, le montage et la connexion de l'adaptateur, voir notice séparée).

- Connexion de l'insert
Connector phase L avec entrée relais ("fil de liaison")

Connexion à 2 phases
L'insert de temporisation est d'exécution avec contacts sans potentiel.

Connexion avec commande secondaire mécanique Connector phase L. avec entrée relais ("Til de liaison")
5. Données techniques
Tension nominale : AC 230 V, 50 Hz (conducteur type N nécessaire)
Puissance de coupure
Lampes à incandescence : 1000 W Lampes à halogène HT : 1000 W
Lampes à halogène HT : 1000 W Lamps à halogène RT quas
Lampes a halogenes B'avec transform. TRONIC : 750 W
transform. Conventionnels : 750 VA
transf. convent. charge nominale au moins 85%.
Lampes fluorescentes
sans compensation : 500 VA
en compensation
parallele (4/μl-): 400 VA geuplanq en duo : 1000 VA
coliplage en duo : 1000 VA l'ampes économisant
Lampes économisant do l'énergie : Attention aux crôtes d'ancienchement élevées
lorsqu'il est fait utilisation de lampes économi-
sant de l'énergie. Contrôler au préalable si les
lampes conviennent.
Sortie relais : 1 contacteur de fermeture sans potentiel
Ne convient pas pour la déconnexion de
l'alimentation du réseau.
Ecart entre temps de commutation : au moins 1 minute
Bornes de connexion : bornes à vis pour maxi 2,5 mm² ou 2 x 1,5 mm²
Disjoncteur de canalisation : maxi 16 A
6. Prestation de garantie
Nous acceptons la garantie dans le cadre des dispositions légales correspondantes.
Veuillez envoyer l'appareil défectueux en port payé à notre service après-vente central en joignant une description du défaut:
CE Le signe CE est un signe de libre circulation; il est destiné exclusivement aux autorités et ne représente aucune garantie de qualité.
