Producttype	Analoge ingang 4 functies voor KNX/EIB-systeem
Merk	Berker
Model	75414004
Montagebreedte	4 modules (72 mm)
Gewicht	Ongeveer 150 g
Externe voeding	AC 24 V ±10%, max. 250 mA
KNX/EIB-voeding	21 – 32 V DC, typisch 150 mW
Omgevingstemperatuur	-5 °C tot +45 °C
Beschermingsgraad	IP20 volgens EN 60529
Aantal ingangen	4 analoge ingangen
Meetbare signalen	0…1 V DC, 0…10 V DC, 0…20 mA DC, 4…20 mA DC
Impedantie spanningsmeting	Ongeveer 18 kΩ
Impedantie stroommeting	Ongeveer 100 Ω
Voeding detectoren (+U_s)	24 V DC, max. 100 mA
Aansluiting uitbreidingsmodule	24 V DC, max. 80 mA
Hoofdfuncties	Verwerking van meetgegevens, draadbreukbewaking (4…20 mA)
Montage	Op DIN-rail 35 x 7,5 mm (EN 50022)
Aansluitingen	Schroefklemmen (0,5 – 4 mm²), 6-polige systeemconnector, EIB-aansluiting
Veiligheid	Installatie door gekwalificeerde elektricien; U_s niet kortsluiten tussen apparaten
Onderhoud en reiniging	Reinigen met een droge, zachte doek; geen agressieve producten gebruiken
Onderdelen en repareerbaarheid	Stuur het defecte apparaat portvrij naar de centrale klantendienst met een beschrijving van het defect
Algemene informatie	Gecertificeerd KNX; software vereist voor configuratie

Veelgestelde vragen - 75414004 BERKER

Wat is de hoofdfunctie van de analoge ingang Berker 75414004?

De analoge ingang verwerkt de meetgegevens van maximaal 4 analoge detectoren (helderheid, temperatuur, wind, regen, enz.) en stuurt de waarden via de KNX/EIB-bus.

Welke types signalen kunnen worden aangesloten?

Spanningssignalen: 0–1 V DC en 0–10 V DC; stroomsignalen: 0–20 mA DC en 4–20 mA DC.

Hoe voed ik de aangesloten detectoren?

De detectoren kunnen worden gevoed via de klemmen +U_s en GND (max. 100 mA totaal). Bij hogere behoefte kan een aparte externe voeding worden gebruikt. Let op: gebruik niet de U_s-klemmen van een ander apparaat.

Wat is de benodigde voedingsspanning?

Het apparaat heeft een externe voeding van 24 V AC ±10% (max. 250 mA) en een KNX/EIB-spanning van 21–32 V DC nodig.

Hoe installeer ik de analoge ingangsmodule?

Bevestig de module op een DIN-rail (35 x 7,5 mm). Sluit de uitbreidingsmodule aan via de meegeleverde 6-polige systeemconnector. De installatie moet door een gekwalificeerde elektricien worden uitgevoerd.

Wat betekent het knipperen van de status-LED?

LED uit: geen voeding. Geel vast: module scan bezig. Rood langzaam: onderspanning/kortsluiting. Rood snel: project-/parameterfout. Groen langzaam: adres toegewezen, OK. Groen snel: parameters laden bezig. Groen vast: alles OK.

Kan een uitbreidingsmodule worden toegevoegd?

Ja, er kan één analoge ingangsmodule (ref. 7542 40 04) worden aangesloten. Hot-swap is mogelijk na uitschakelen van de modulevoeding.

Hoe bewaak ik een draadbreuk op een 4–20 mA-ingang?

Indien geparametreerd, detecteert het apparaat een draadbreuk via de bewaking van de 4–20 mA stroomingangen. Bij een fout wordt een bericht op de bus gestuurd.

Welke detectoren zijn compatibel met dit apparaat?

Berker buitendetectoren: WS 10H (helderheid), WS 10D (schemer), WS 10T (temperatuur), WS 10W (wind), WS 10R (regen) en vochtigheids-/temperatuursensor (ref. 7590 00 56).

Wat te doen bij een storing?

Controleer de voeding, aansluitingen en laad het KNX-project opnieuw. Als het probleem aanhoudt, stuur het defecte apparaat portvrij naar de centrale klantendienst van Berker met een beschrijving van het defect.

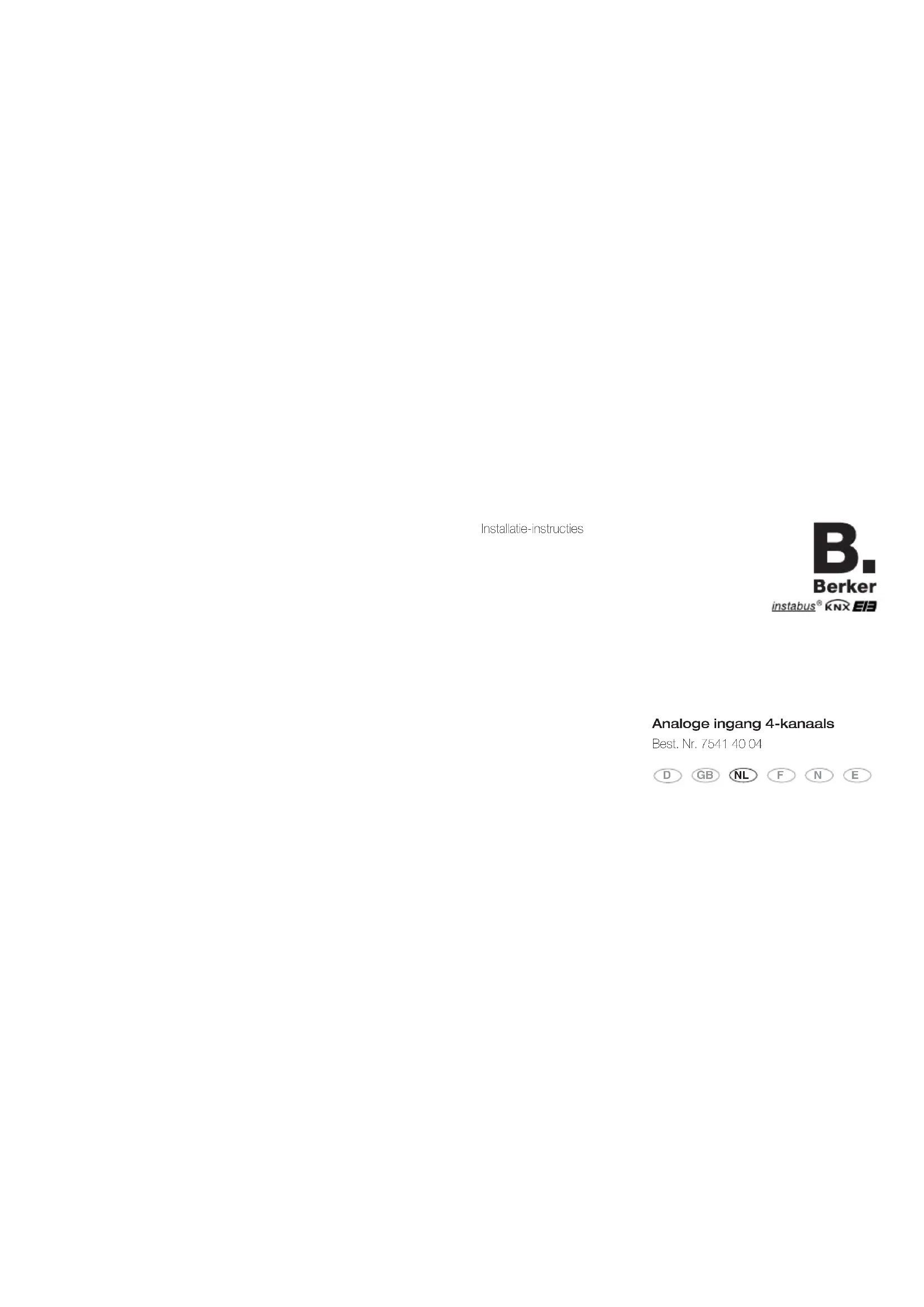

GEBRUIKSAANWIJZING 75414004 BERKER

Installatic-instructies

Berker

instabus® KNX EIB

Analoge ingang 4-kanaals

Dit apparaat is een product van het KNX/instabus-EIB-systeem en voldoet aan de KNX-richtlijnen.

Voor een goed begrip is gedetailleerde vakkennis door instabus-scholing een eerste vereiste.

De werking van het apparaat is van de gebruikte software afhankelijk.

Gedetailleerde informatie over de software die kan worden geladen en de functies die hiermee mogelijk zijn, alsmede informatie over de software zelf, vindt u in de productdatabase van de fabrikant.

Planning, installatie en inbedrijfstelling van het apparaat geschieden met behulp van door de KNX-gecertificeerde software.

De productdatabase en de technische beschrijvingen vindt u steeds actueel op internet onder www.berker.de

Veiligheidsinstructies

NL

Attentie!

• Inbouw en montage van elektrische apparaten mogen uitsluitend door een landelijk erkend installatiebedrijf worden uitgevoerd! Daarbij de geldende ongevallenpreventievoorschriften naleven.
• Bij veronachtzaming van de installatie-instructies kunnen brand of andere gevaren optreden.
• Gevaar voor vernieling van de toestellen! U_s en GND mogen niet met de corresponderende aansluitingen van een ander toestel worden verbonden. Sensors die op de ingangen van het analoge ingangsmoduul (E1...E4) zijn aangesloten nooit voeden via de voedingsklemmen U_s en GND van een aangesloten analoog ingangsmoduul.

NL

Functie

• De analoge ingang verwerkt meetgegevens van analoge sensors. Er kunnen maximaal vier vrij combineerbare analoge meetwaardeopnemers worden aangesloten.
• De analoge ingang analyseert zowel spannings- als stroom-signalen:
  Spanningssignalen: 0 ... 1 V DC 0 ... 10 V DC
  Stroomsignalen: 0 ... 20 mA DC 4 ... 20 mA DC
• De stroomingangen 4... 20 mA kunnen op draadbreuk bewaakt worden.
• Met behulp van het analoge ingangsmoduul 4-kanaals best. nr. 7542 40 04 kunnen maximaal vier extra analoge sensors aangesloten en geanalyseerd worden.

Montage

NL

Vastklikken op DIN-rail 35 x 7,5 mm conform EN 50022

Aansluiting van een analoog ingangsmoduul op de analoge ingang geschiedt uitsluitend met een 6-polige systeemstekker (bij analoog ingangsmoduul bijgeleverd).

De analoge ingang 4-kanaals werkt op een externe 24-V voeding, b.v. best. nr. 7591 00 01.

Deze kan tevens de aangesloten sensors, zoals b.v. WS 10W, WS 10R, hun verwarmingen of het aangesloten ingangsmoduul best. nr. 7542 40 04 voeden.

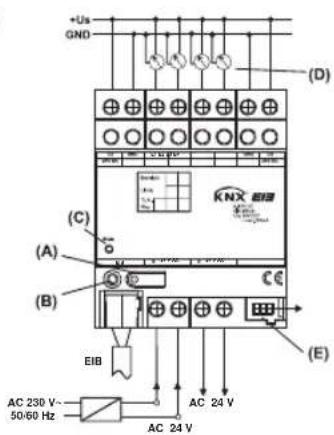

①

+Us GND (D) (C) (A) (B) (E) EIB AC 230 V~ 50/60 Hz AC 24 V KNX EIB

+Us : Voeding van externe meetwaardeopnemers

GND : Referentiepotentiaal voor +U _s en ingangen E1... E4

E1 ... E4 : Meetwaarde-ingangen

EIB : EIB-aansluitklem

24 V AC : externe voedingsspanning

(A) : Programmeer-toets
(B) : Programmeer-LED
(C) : Status-LED, driekleurig (rood, oranje, groen)
(D) : Meetwaardeopnemer
(E) : Systeemconnector, 6-polig voor aansluiting van een analoog ingangsmoduul

NL

Voeding van aangesloten sensors

• Aangesloten sensors kunnen via de klemmen +U _s en GND gevoed worden (zie afbeelding ①). Deze zijn dubbel geïnstalleerd en intern met elkaar verbonden.
• De totale stroomopname van alle hierlangs gevoede sensors mag 100 mA niet overschrijden.
• Bij overbelasting of kortsluiting tussen +U_s en GND wordt de spanning afgeschakeld. Na eliminatie van de storing schakelt de spanning automatisch weer in.
• Aangesloten kunnen ook extern gevoed worden (b.v. wanneer hun stroomopname 100 mA overschrijdt). Aansluiting van de sensor geschiedt dan tussen de klemmen E1... E4 en GND.

Voeding van aangesloten sensors

NL

Gevaar voor vernieling van de toestellen!

U_s en GND mogen niet met de corresponderende aansluitingen van een ander toestel worden verbonden.

Sensors die op de ingangen van het analoge ingangsmoduul (E1...E4) zijn aangesloten nooit voeden via de voedingsklemmen U_s en GND van een aangesloten analoog ingangsmoduul.

NL

Bij het installeren van een analoog ingangsmoduul de volgende basisregels in acht nemen:

- Er kan max. één analoog ingangsmoduul worden aangesloten.

- Vervanging van een analoog ingangsmoduul door een moduul van hetzelfde type – b.v. bij een defect – kan tijdens bedrijf van het systeem geschieden (moduul spanningvrij schakelen!). Na vervanging voert de analoge ingang na ca. 25 s een reset uit. Daardoor worden alle in- en uitgangen van de analoge ingang en de aangesloten modules opnieuw geïntialiseerd en in de oorspronkelijke stand gezet.

- Verwijdering of toevoeging van modules zonder aanpassing van de configuratie en aansluitend downloaden naar de analoge ingang is niet toegestaan, omdat dit functiestoringen in het systeem veroorzaakt.

InbedrijfstellingInstallatie van een analoog ingangsmouul

Na de eerste inschakeling voert de analoge ingang een moduul-scan uit (status-LED: „Oranje / Aan“). Omdat een nieuw toestel standaard niet geconfigureerd is, schakelt de status-LED vervolgens op „Rood / Knippert snel“.

Een aangesloten analoog ingangsmoduul signaleert zijn bedrijfsgereedheid, doordat zijn status-LED op „Snel knipperend“ schakelt.

Nadat een configuratie naar de analoge ingang is geladen, schakelt de status-LED op „Groen / Aan“; het moduul schakelt zijn status-LED uit.

NL

Status-LED

Uit : geen voedingsspanning

Oranje / Aan : Moduulscan door analoge ingang

Oranje / knippert snel : Scan analoog ingangsmoduul

Rood / knippert langzaam : Fout: Onderspanning op moduulaansluiting / kortsluiting U_s

Rood / knippert snel : Fout: geen configuratie / Fout in parametrisering

Groen / knippert langzaam : Adrestoewijzing, moduulscan voltooid, configuratie OK

Groen / knippert snel : Parameters worden downgeload naar de modules

Groen / Aan : Moduulscan voltooid, alles OK

Langzaam knipperend = 1/s; Snel knipperend = 2/s

Aansluitbare sensors

NL

Voor aangesloten sensors moeten de in te stellen parameters van tevoren bepaald worden.

Meting Plaats Type Best. nr.

Helderheid buiten WS 10H 7590 00 53

Schemering buiten WS 10D 7590 00 55

Temperatuur buiten WS 10T 7590 00 54

Wind buiten WS 10W 7590 00 50

Regen buiten WS 10R 7590 00 52

Vocht/Temp. binnen 7590 00 56

NL

Voeding

Voedingsspanning : AC 24 V ±10 %

Stroomopname : max. 250 mA

Spanning KNX/EIB : 21 - 32 V DC

Vermogensopname KNX/EIB : typ. 150 mW

Omgevingstemperatuur : -5 °C tot +45 °C

Opslag-/Transporttemp. : -25 °C tot +70 °C

Vochtigheid

Omgeving/Opslag/Transport : max. 93% rel. vo., geen vochtcondensatie

Beveiligingsgraad : IP 20 conform EN 60529

Inbouwbreedte : 4 modulen / 72 mm

Gewicht : ca. 150 g

Ingangen, voeding : schroefklemmen enkeldraads : 0,5 mm ^2 -4 mm ^2

fijndraads (zonder draadhuls) : 0,34 mm² - 4 mm²

fijndraads (met draadhuls) : 0,14 mm ^2 - 2,5 mm ^2

KNX/EIB : aansluit- en aftakklem

Uitbreidingsmoduul : 6-pol. systeemstekker

NL

Technische gegevens

Sensoringangen

Aantal : 4 x analoog

analyseerbare sensorsignalen : 0 ... 1 V DC, 0 ... 10 V DC, 0 ... 20 mA DC, 4 ... 20 mA DC

Impedantie spanningsmeting : ca. 18 kΩ

Impedantie stroommeting : ca. 100 Ω

Voeding ext. sensors (+U_s) : 24 V DC, max. 100mA DC

Aansluiting uitbreidingsmoduul : 24 V DC, max. 80 mA

Technische wijzigingen voorbehouden.

Garantie

NL

Wij bieden garantie in het kader van de wettelijke bepalingen.

U gelieve het apparaat franco met een beschrijving van de fout/storing aan onze centrale serviceafdeling te zenden:

CE Het CE -teken is een vrijhandelsteken dat uitsluitend voor de autoriteiten bedoeld is en geen toezegging van producteigenschappen inhoudt.
