GEBRUIKSAANWIJZING 75524001 BERKER

EVeiligheidsinstructies

• Inbouw en montage van elektrische apparaten mogen uit- sluitend door een landelijk erkend installatiebedrijf worden uitgevoerd! Daarbij de geldende ongevallenpreventievoor- schriften naleven.

• Bij veronachtzaming van de installatie-instructies kunnen brand of andere gevaren optreden.

• Sluit geen elektronische voorschakelapparaten of elektroni- sche trafo’s met 1-10 V-stuuringang aan op de uitgangen!

• Sluit geen externe spanningen op de uitgangen aan. Aange- sloten componenten moeten veilig van andere spanningen zijn gescheiden.

• Verbind de klemmen GND niet met de gelijknamige klemmen van de EIB-toestel (gevaar voor vernieling!).Functie

• Het analoge actormoduul breidt een een analoge EIB actor uit met vier analoge uitgangen, die softwarematig geparametriseerd kunnen worden.

• Ontvangen data worden in de uitgangssignalen 0...1 V, 0...10 V, 0...20 mA of 4...20 mA omgezet.

• Via deze analoge uitgangssignalen zijn de actors van het verwar- mings-, airco- en ventilatiesysteem in staat, hun uitgangswaarden op basis van businformatie aan te passen en aan regelprocessen deel te nemen.

• De uitgangswaarden kunnen gedwongen aangestuurd worden.

• Evaluatie van de moduledata en verwerking van de gedwongen aansturing geschieden in de analoge EIB-actor.Functie

• Aansluiting van het analoge actormoduul op het EIB-toestel ge- schiedt via een bijgeleverde systeemstekker.

• Niet benodigde uitgangen kunnen worden afgeschakeld.

• Spanningsuitgangen worden op kortsluiting bewaakt.

• De uitgangstoestand wordt door Status-LEDs gesignaleerd.Montage

Montage geschiedt door het moduul vast te klikken op een DIN-rail 35 x 7,5 mm conform EN 50022 Aansluiting van het analoge actormoduul op een analoge EIB- actor geschiedt uitsluitend met een 6-polige systeemstekker (bij analoog actormoduul bijgeleverd). Het analoge actormoduul werkt op een externe 24-V voeding, b.v. best. nr. 7591 00 01. Deze kan ook de aangesloten analoge EIB-actor of overige toestel- len voeden. Voor comfortabele aansluiting zijn de klemmen voor de voeding dubbel uitgevoerd en intern met elkaar verbonden (gemarkeerd door een stip “•”).Anschluitschema

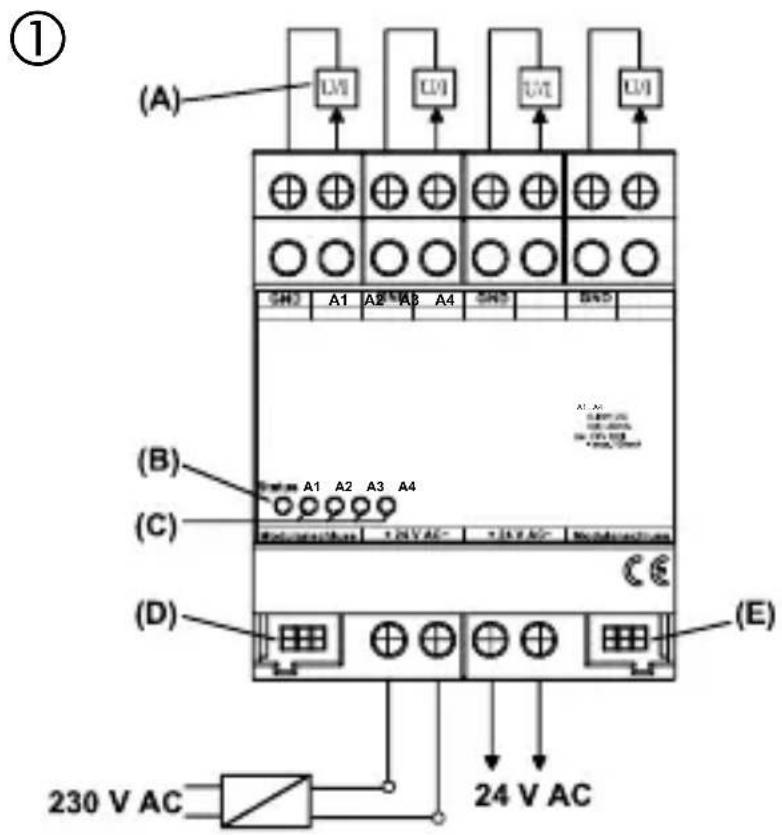

GND : Referentiepotentiaal voor uitgangen A1 ... A4 A1 ... A4 : Analoge uitgangen 24 V AC : externe voeding (A) : Toestellen met analoge interface (B) : Status-LED van het analoge actormoduul, rood (C) : Status-LED van de vier analoge uitgangen, geel (D) : systeemconnector, 6-polig, voor aansluiting van modules (E) : systeemconnector, 6-polig, voor toekomstige uitbreidingen Attentie! De klemmen GND mogen niet met de gelijknamige klemmen van de analoge actor worden verbonden (gevaar voor vernieling).NL Aansluitbare analoge actors Veiligheidsinstructie

• Sluit geen elektronische voorschakelapparaten of elektroni- sche trafo’s met 1-10 V stuuringang aan op de uitgangen!

• Sluit geen externe spanningen aan op de uitgangen. Aange- sloten componenten moeten veilig van andere spanningen zijn gescheiden.

• Stroomuitgangen mogen met max. 500 Ω worden belast.

• Spanningsuitgangen moeten met min. 1 kΩ worden belast.

• De klemmen GND van de uitgangen A1 ... A4 zijn intern met elkaar verbonden.

• Bij kortsluiting van een spanningsuitgang tussen A1 ... A4 en GND wordt de desbetreffende uitgang afgeschakeld.Bij installatie van een analoog actormoduul de volgende basisregels in acht nemen:

• Vervanging van een analoog uitgangsmoduul – b.v. bij een defect – kan tijdens bedrijf van het systeem geschieden (moduul span- ningvrij schakelen!). Na vervanging voert de analoge actor na ca. 25 s een reset uit. Daardoor worden alle uitgangen zowel van de analoge actor als van het aangesloten analoge actormoduul opnieuw geïnitialiseerd en in de oorspronkelijke toestand terug- gezet.

• Verwijdering of toevoeging van modules zonder aanpassing van de configuratie en aansluitend downloaden naar de analoge ac- tor is niet toegestaan, omdat dit functiestoringen in het systeem veroorzaakt.

Installatie van een analoog uitgangsmoduulNL Status-LED Toestelstatus (rood) Tijdens inbedrijfstelling van het moduul Aan : Moduul is bedrijfsgereed (zelftest in orde) Snel knipperend : Moduul wordt momenteel geïnitialiseerd Langzaam knipperend : Moduul niet geconfigureerd (op het EIB-toestel) Uit : Moduul is geïnitialiseerd en in bedrijf gesteld. Voorwaarde: Eerst moet de LED zijn gaan branden! Tijdens normal bedrijf Aan : Moduul is niet bedrijfsgereed (storingstoestand) Uit : Moduul is geïnitialiseerd en in bedrijf gesteld. Voorwaarde: Eerst moet de LED zijn gaan branden! Langzaam knipperend = 1/s; Snel knipperend = 2/sNL Status-LED Uitgangssignalen A1 ... A4 (geel): LED Uit : Uitgangssignaal is gelijk aan nul LED Aan : Uitgangssignaal is groter dan nulTechnische gegevens

Voeding Voedingsspanning : 24 V AC ±10 % Stroomopname : max. 120 mA Stroomopname op systeemstekker : 6 mA Omgevingstemperatuur : -5 °C tot +45 °C Opslag-/Transporttemp. : -25 °C tot +70 °C Vochtigheid Omgeving/Opslag/Transport : max. 93% rel. vo., geen vochtcondensatie Beveiligingsgraad : IP 20 conform EN 60529 Inbouwbreedte : 4 modulen / 72 mm Gewicht : ca. 155 gTechnische gegevens

Aansluitingen Uitgangen, voeding : schroefklemmen enkeldraads : 0,5 mm

fijndraads (zonder draadhuls) : 0,34 mm

fijndraads (met draadhuls) : 0,14 mm

Aansluiting op het KNX/EIB-toestel : 6-pol. systeemstekker Analoge Uitgangen Aantal : 4 Gebieden : 0 … 1 V DC, 0 … 10 V DC, 0 … 20 mA DC, 4 … 20 mA DC Belastingsweers. spanningssig. : > 1 kΩ Belastingsweers. stroomsig. : < 500 Ω Technische wijzigingen voorbehouden.Wij bieden garantie in het kader van de wettelijke bepalingen. U gelieve het apparaat franco met een beschrijving van de fout/ storing aan onze centrale serviceafdeling te zenden: Berker GmbH & Co. KG Klagebach 38 D-58579 Schalksmühle Germany Telefoon: +49 (0) 23 55 / 90 5-0 Fax: [phone] / 90 5-111
