Producttype	Actuator-schakelaar voor instabus EIB systeem
Merk	Berker
Model	75314007
Aantal kanalen	4 kanalen (standaardmodel)
Voeding	21 - 32 V DC via instabus EIB bus
Opgenomen vermogen	150 mW typisch
Montagebreedte	72 mm (4 modules)
Omgevingstemperatuur	-5 °C tot +45 °C
Opslagtemperatuur	-25 °C tot +70 °C
Schakelspanning (uitgangen A1-A4)	230 V AC / 400 V AC
Uitschakelstroom (230 V AC)	16 A / AC1 ; 10 A / AC3
Schakelvermogen (gloeilampen)	2500 W
Contacttype	Potentiaalvrij werkcontact (μ-contact)
Belangrijkste functies	Schakelen van elektrische lasten via EIB-bus ; schakelpositie-indicatoren ; handmatige bediening van relais
Busaansluiting	Instabus aansluitklem
Netspanning aansluiting	Draadaansluitklem 1,5-4 mm² (enkelvoudig) of 0,75-4 mm² (meerdradig)
Veiligheid	Installatie door een gekwalificeerde elektricien; voeding uitschakelen voor ingreep
Onderhoud en reiniging	Niet reinigen met agressieve producten; droge doek gebruiken
Onderdelen en repareerbaarheid	Niet gespecificeerd; neem contact op met Berker klantenservice
Algemene informatie	Voldoet aan EIBA-richtlijnen; vereist software voor configuratie

Veelgestelde vragen - 75314007 BERKER

Hoe installeer ik de actuator-schakelaar Berker 75314007?

De installatie moet worden uitgevoerd door een gekwalificeerde elektricien. Schakel de netvoeding uit voor elke ingreep. Sluit de instabus EIB-bus aan op de busaansluitklem (①) en de verbruikers op de uitgangen volgens het bedradingsschema. Schuif de afdekking over de busaansluitklemmen tot een hoorbare klik.

Welke soorten lasten kan hij schakelen?

Hij kan resistieve, inductieve en capacitieve lasten schakelen. Voor gloeilampen: 2500 W, parallel gecompenseerde fluorescentielampen: 1300 W / 140 μF, Tronic transformatoren: 1300 VA. De uitgangen A5-A8 hebben verminderde vermogens.

Hoe gebruik ik de handmatige bediening?

De schakelpositie-indicatoren (②) dienen ook als knoppen om de relais handmatig te bedienen, onafhankelijk van de EIB-bus. Druk op de indicator om de bijbehorende uitgang te schakelen. Opmerking: voor modellen met last C zijn de indicatoren omgekeerd.

Wat te doen als het apparaat niet reageert?

Controleer eerst de 21-32 V DC voeding op de instabus. Controleer de aansluitingen en de status van de configuratiesoftware. Als het probleem aanhoudt, neem dan contact op met Berker klantenservice met een beschrijving van de fout.

Kunnen verschillende fasen worden aangesloten op de uitgangen?

Ja, het apparaat maakt aansluiting van verschillende fasen (L1, L2, L3) op de uitgangen mogelijk, mits de maximale spanningen worden gerespecteerd (230 V AC of 400 V AC afhankelijk van de uitgangen). Sluit geen driefasige motoren aan.

Wat is het verschil tussen een standaard actuator en een last C actuator?

De last C actuator is speciaal ontworpen voor capacitieve lasten (bijv. fluorescentielampen met compensatie) en ondersteunt hoge inschakelstromen. De positie-indicatoren zijn omgekeerd om constructieredenen.

Hoe configureer ik het apparaat met de instabus software?

Het apparaat vereist gecertificeerde EIBA software (Berker productdatabase) om de parameters te laden. Gedetailleerde informatie over de software en functies is beschikbaar in de productdatabase van de fabrikant.

Wat zijn de afmetingen van het apparaat?

De montagebreedte is 72 mm (4 modules). Voor 8-kanaals last C actuatoren is de breedte 144 mm. Raadpleeg de handleiding voor exacte afmetingen.

Hoe onderhoud ik de actuator-schakelaar?

Er is geen speciaal onderhoud nodig. Reinig het apparaat met een droge, niet-schurende doek. Gebruik geen chemicaliën of vloeistoffen. Zorg dat het apparaat droog blijft.

Heeft het apparaat garantie?

Ja, Berker verleent garantie in het kader van de geldende wetgeving. Stuur bij een defect het apparaat franco naar de centrale klantenservice met een beschrijving van het defect. De CE-markering is een teken van vrij verkeer, geen kwaliteitsgarantie.

GEBRUIKSAANWIJZING 75314007 BERKER

Installatie-instructies

Schakelactor 4-voudig

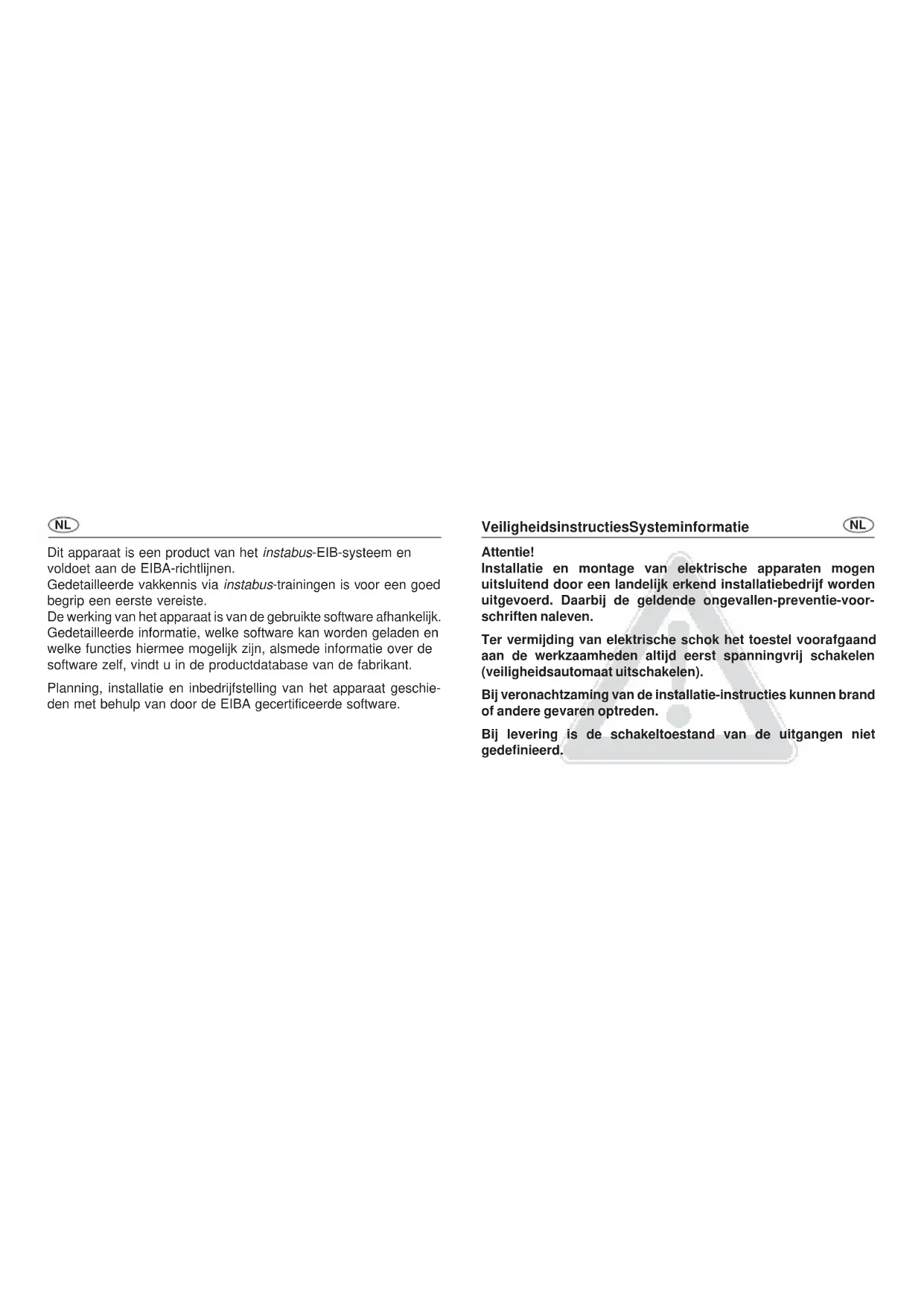

Dit apparaat is een product van het instabus-EIB-systeem en voldoet aan de EIBA-richtlijnen.

Gedetailleerde vakkennis via instabus-trainingen is voor een goed begrip een eerste vereiste.

De werking van het apparaat is van de gebruikte software afhankelijk. Gedetailleerde informatie, welke software kan worden geladen en welke functies hiermee mogelijk zijn, alsmede informatie over de software zelf, vindt u in de productdatabase van de fabrikant.

Planning, installatie en inbedrijfstelling van het apparaat geschieden met behulp van door de EIBA gecertificeerde software.

VeiligheidsinstructiesSysteminformatie

NL

Attentie!

Installatie en montage van elektrische apparaten mogen uitsluitend door een landelijk erkend installatiebedrijf worden uitgevoerd. Daarbij de geldende ongevallen-preventie-voorschriften naleven.

Ter vermijding van elektrische schok het toestel voorafgaand aan de werkzaamheden altijd eerst spanningvrij schakelen (veiligheidsautomaat uitschakelen).

Bij veronachtzaming van de installatie-instructies kunnen brand of andere gevaren optreden.

Bij levering is de schakeltoestand van de uitgangen niet gedefinieerd.

NL

De schakelactoren 4-voudig, 4-voudig C-last, 6-voudig, 8-voudig en 8-voudig C-last schakelen met hun potentiaalvrije contacten elektrische verbruikers via de instabus EIB.

Schakelcommando's geschieden met behulp van toetssensors of binaire ingangen van het instabus EIB-systeem.

De schakelactors 4-voudig, 4-voudig C-last, 8-voudig C-last en 8-voudig (uitgangen A1 - A4) hebben schakelstandindicators. Deze dienen tevens voor handmatige bediening van de relais onafhankelijk van de EIB.

De schakelcontacten van de C-last schakelactors zijn speciaal voor capacitieve lasten en daardoor hoge inschakelstromen ontworpen (zie technische gegevens).

De toestellen benodigen geen aanvullende voeding.

AanwijzingenFunctie

NL

- De maximale schakelvermögens van de uitgangen A1 - A4 en A5 - A8 van de schakelactor 8-voudig verschillen. Let op de specificaties in de sectie Technische gegevens.

- De relaisuitgangen van een actor schakelen bij aansturing via een centraal radiogram met een geringe tijdsvertraging.

- Geen draaistroommotoren aansluiten.

- Handmatige bediening van de relais is busonafhankelijk en wordt niet in de schakelobjecten overgenomen. Daardoor kan een softwarematig geblokkeerde uitgang toch met de hand geschakeld worden.

- Aansluiting van 230 V en SELV op verschillende uitgangen van een actor is niet toegestaan.

NL

Aansluiting

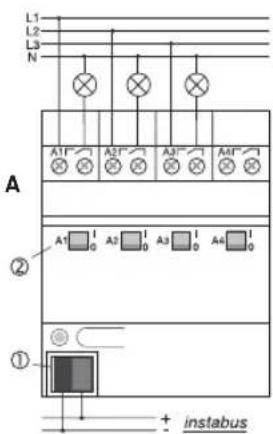

Schakelactor 4-voudig (afbeelding A), schakelactor 4-voudig C-last (afbeelding B).

De busaansluiting geschiedt met de busaansluitklem ①.

De schakeltoestanden van de relais worden door de schakelstand-indicators ② aangegeven. Deze dienen tevens voor handmatige bediening van de relais onafhankelijk van de EIB.

N.B.: De schakelstandindicators ② bij de C-last actor (in de afbeelding rechts) zijn op grond van de constructie geïnverteerd!

De aansluiting geschiedt overeenkomstig het aansluitschema.

Er kunnen verschillende buitenleiders op de toestellen worden aangesloten.

NL

Aansluiting

L1 L2 L3 N A1F A2F A3F A4F C ① + instabus

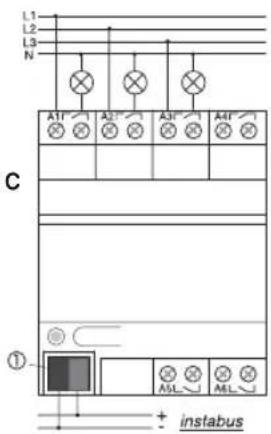

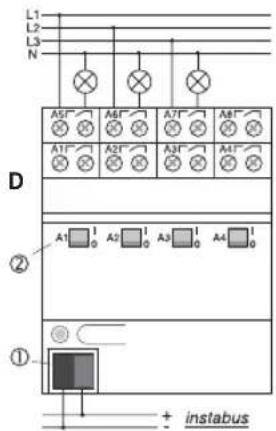

Schakelactor 6-voudig (afbeelding C), schakelactor 8-voudig (afbeelding D).

De busaansluiting geschiedt met de busaansluitklem ①.

Bij de schakelactor 8-voudig worden de schakeltoestanden van de relais voor de uitgangen A1 - A4 door de schakelstandindicators ② aangegeven. Deze dienen tevens voor handmatige bediening van relais voor de uitgangen A1 - A4 van de schakelactor 8-voudig onafhankelijk van EIB.

De aansluiting geschiedt overeenkomstig het aansluitschema.

Er kunnen verschillende buitenleiders op de toestellen worden aangesloten.

NL

Aansluiting

E

L1 L2 L3 N A1 A2 A3 A4 A5 A6 A7 A8 ② ①

Aansluiting

NL

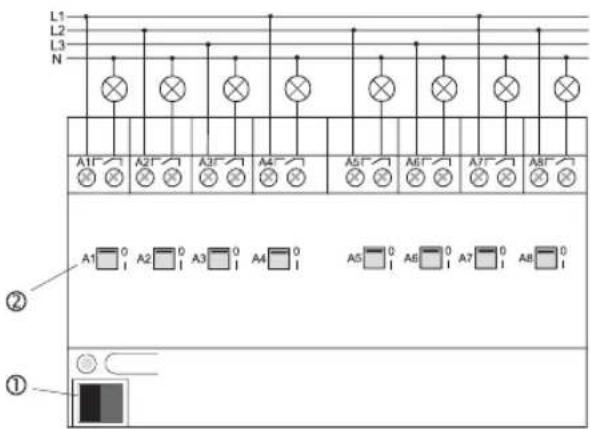

Schakelactor 8-voudig C-last (afbeelding E).

De busaansluiting geschiedt met de busaansluitklem ①.

Bij de schakelactor 8-voudig worden de schakeltoestanden van de relais door de schakelstandindicators ② aangegeven. Deze dienen tevens voor handmatige bediening van de relais onafhankelijk van de EIB.

N.B.: De schakelstandindicators ② bij de C-last actor zijn op grond van de constructie geïnverteerd.

De aansluiting geschiedt overeenkomstig het aansluitschema.

Er kunnen verschillende buitenleiders op de toestellen worden aangesloten.

NL

Afdekkapje

F

Het afdekkapje met de aan de onderzijde naar buiten geleide bus-kabels over de busklem schuiven (afb. F) tot het voelbaar vastklikt. Verwijder het afdekkapje door het op de zijvlakken in te drukken en vervolgens los te trekken (afb. G).

Technische gegevens

NL

Algemeen

: instabus aansluitklem

Aansluiting net :schroefklemmen

1,5 – 4 mm² enkeldraads of 2 x 1,5 – 2,5 mm² enkeldraads 0,75 – 4 mm² fijndraads zonder draadafsluiting of 0,5 – 2,5 mm² fijndraads met draadhuls

NL

Algemeen

Contacttype uitgangen : potentiaalvrij maakcontacten (μ-contact)

Omgevingstemperatuur : -5 °C tot +45 °C

Opslagtemperatuur : -25 °C tot +70 °C

Inbouwbreedte

Alleen schakelactor 8-voudig C-last : 144 mm (8 modulen)

Alle andere actors : 72 mm (4 modulen)

Uitgangen schakelactor 4-voudig en 8-voudig (uitgangen A1 - A4)

Schakelspanning : 230 V AC, 400 V AC

Schakelvermogen 230 V AC : 16 A / AC1; 10 A / AC3

Schakelvermogen 400 V AC : 10 A / AC1; 6 A / AC3

Schakelvermogen

gloeilampen : 2500 W

fluorescentielampen

ongecompenseerd : 2500 W

parallelgecompenseerd : 1300 W / 140 μF

Duo-schakeling : 2 x 2500 W

HV-halogeenlampen: : 2500 W

NV-halogeenlampen: : 500 VA

Tronic trafo's : 1300 VA

NL

Uitgangen schakelactor 6-voudig en 8-voudig (uitgangen A5 -A8)

Schakelspanning : 230 V AC

Schakelvermogen 230 V AC : 6 A / AC1

Schakelvermogen

gloeilampen : 1000 W

fluorescentielampen

ongecompenseerd, cos φ = 0,5 : 500 W

parallelgecomp., cos φ = 1 : 2 x 58 W / 14 μF

3 x 36 W / 14 μF

6 x 18 W / 14 μF

Duo-schakeling, cos = 1:1000 W

Siemens elektronisch voorschakelapparaat

58 W fluorescentielamp : 10 st.

36 W fluorescentielamp : 15 st.

18 W fluorescentielamp : 15 st.

Wij bieden garantie in het kader van de wettelijke bepalingen.

U gelieve het apparaat franco met een beschrijving van de fout/storing aan onze centrale serviceafdeling te zenden:

CE Het CE-teken is een vrijhandelsteken dat uit-sluitend voor de autoriteiten bedoeld is en geen toezegging van produkteigenschappen inhoudt.
