Producttype	Schakelactuator voor instabus EIB-systeem
Aantal kanalen	4, 6 of 8 kanalen afhankelijk van variant (model 75318002 – zie etiket)
Voedingsspanning	21‑32 V DC via instabus EIB-bus
Opgenomen vermogen (bus)	150 mW typisch
Montagebreedte	72 mm (4 modules) voor standaard 4/6/8-kanaals versies; 144 mm (8 modules) voor 8-kanaals versie belasting C
Gewicht	Ongeveer 0,2 kg (afhankelijk van variant)
Contacttype	Potentiaalvrij maakcontact (μ-contact)
Max. schakelspanning	230 V AC / 400 V AC afhankelijk van uitgang
Max. uitschakelstroom (230 V)	16 A (AC1) / 10 A (AC3) voor uitgangen A1‑A4; 6 A (AC1) voor uitgangen A5‑A8
Schakelvermogen (gloeilampen)	Tot 3680 W afhankelijk van versie
Hoofdfuncties	Schakelen van elektrische lasten via EIB-bus, schakelstandindicatoren, handmatige bediening van relais onafhankelijk van de bus
Positie-indicatoren	LED of mechanisch indicator afhankelijk van variant (omgekeerd voor belasting C versies)
Busaansluiting	Instabus aansluitklem (schroefaansluiting)
Netspanningaansluiting	Draadaansluitingen – enkele draad 1,5‑4 mm², meerdradig 0,75‑4 mm² (zonder adereindhuls) of 0,5‑2,5 mm² (met adereindhuls)
Omgevingstemperatuur	-5 °C tot +45 °C
Opslagtemperatuur	-25 °C tot +70 °C
Onderhoud en reiniging	Reinigen met een droge doek; geen schurende producten gebruiken. Voeding uitschakelen voor elke ingreep.
Veiligheid	Installatie en montage alleen door een gekwalificeerde elektricien. Schakel de stroomonderbreker uit voor ingreep. Geen driefasige motoren aansluiten en geen 230 V en SELV mengen op afzonderlijke uitgangen.
Reserveonderdelen en repareerbaarheid	Het apparaat bevat geen door de gebruiker te repareren onderdelen. Stuur bij defect naar de centrale klantenservice met beschrijving.
Algemene informatie	Product van het instabus‑EIB-systeem conform EIBA-richtlijnen. Werking afhankelijk van geladen software. CE-markering.

Veelgestelde vragen - 75318002 BERKER

Wat is het producttype van het model Berker 75318002?

Het is een schakelactuator voor instabus EIB-systeem, verkrijgbaar in 4, 6 of 8 kanaals versies. Het exacte model kan worden geïdentificeerd op het etiket van het apparaat.

Hoe wordt het apparaat gevoed?

De voeding gebeurt uitsluitend via de instabus EIB-bus (21‑32 V DC). Geen extra netvoeding nodig.

Wat zijn de montageafmetingen?

De montagebreedte is 72 mm (4 modules) voor de standaard versies, behalve de 8-kanaals actuator belasting C die 144 mm (8 modules) beslaat. De hoogte en diepte zijn standaard voor het modulaire systeem.

Kan ik deze actuator gebruiken om driefasige motoren aan te sturen?

Nee, het aansluiten van driefasige motoren is verboden. Het apparaat is ontworpen voor eenfasige of tweefasige lasten tot 400 V.

Hoe voer ik handmatig schakelen uit bij busstoring?

De schakelstandindicatoren (② op de handleiding) dienen tevens als drukknoppen om elk relais handmatig te bedienen, onafhankelijk van de EIB-bus. Let op: dit wijzigt de communicatieobjecten niet.

Wat betekenen de varianten 'belasting C'?

De 'belasting C'-versies zijn speciaal ontworpen voor capacitieve lasten (bijv. elektronische transformatoren, LED-lampen met hoge capaciteit) en ondersteunen hoge inschakelstromen.

Kan ik verschillende fasen op de uitgangen aansluiten?

Ja, het apparaat maakt aansluiting van verschillende fasen (L1, L2, L3) op de verschillende uitgangen mogelijk, mits de maximale spanningen worden gerespecteerd.

Wat zijn de essentiële veiligheidsmaatregelen?

De installatie moet worden uitgevoerd door een gekwalificeerde elektricien. Schakel altijd de netvoeding uit via de stroomonderbreker voordat u ingrijpt. Meng geen 230 V en zeer lage veiligheidsspanning (SELV) op afzonderlijke uitgangen.

Hoe reinig ik het apparaat?

Gebruik een droge, zachte doek. Gebruik nooit schurende reinigingsmiddelen of oplosmiddelen. Koppel de voeding los voor reiniging.

Wat te doen bij storing?

Het apparaat bevat geen door de gebruiker te repareren onderdelen. Stuur het gefrankeerd naar de centrale klantenservice van de fabrikant met een gedetailleerde beschrijving van het defect.

GEBRUIKSAANWIJZING 75318002 BERKER

Installatie-instructies

Schakelactor 4-voudig

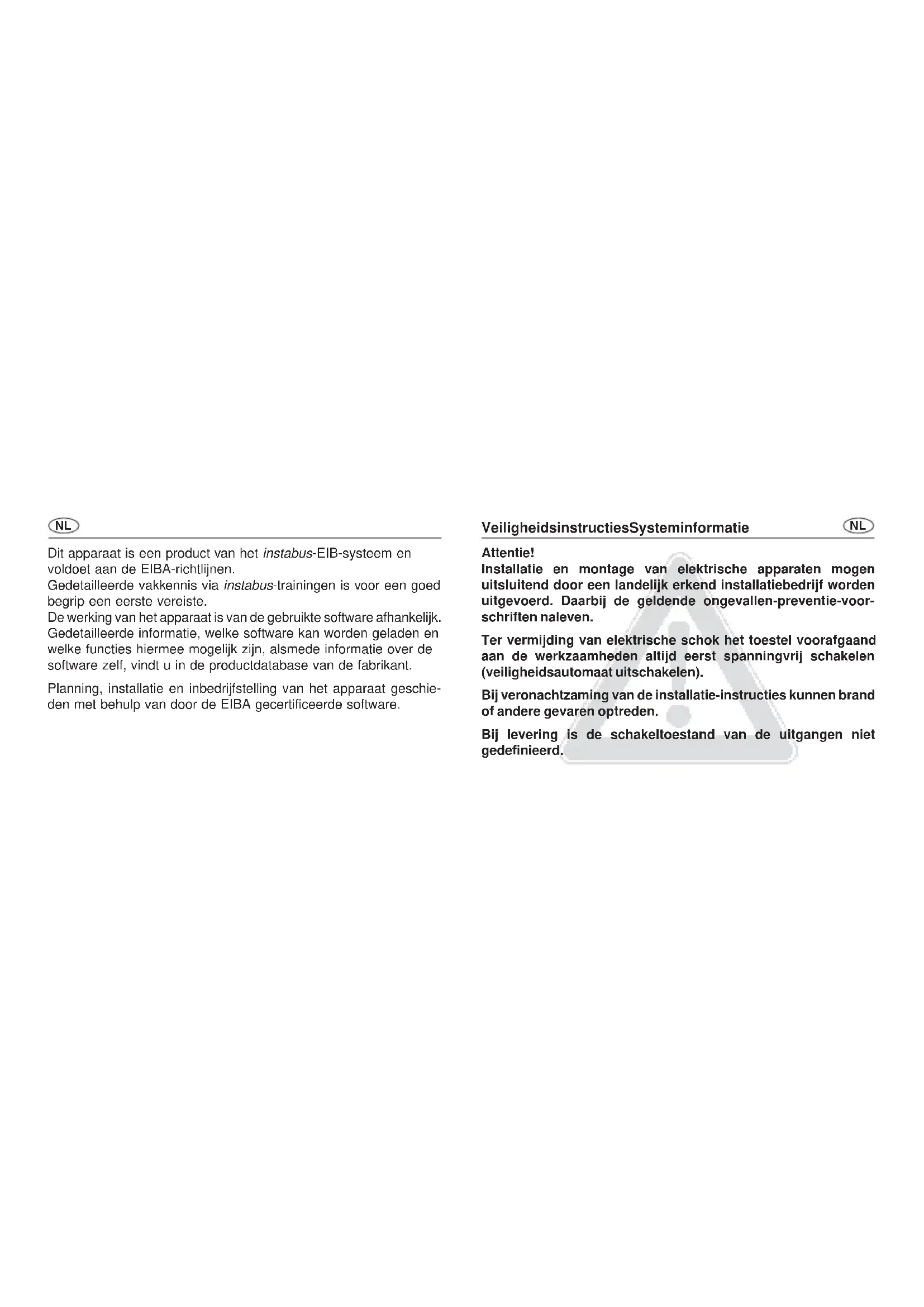

Dit apparaat is een product van het instabus-EIB-systeem en voldoet aan de EIBA-richtlijnen.

Gedetailleerde vakkennis via instabus-trainingen is voor een goed begrip een eerste vereiste.

De werking van het apparaat is van de gebruikte software afhankelijk. Gedetailleerde informatie, welke software kan worden geladen en welke functies hiermee mogelijk zijn, alsmede informatie over de software zelf, vindt u in de productdatabase van de fabrikant.

Planning, installatie en inbedrijfstelling van het apparaat geschieden met behulp van door de EIBA gecertificeerde software.

VeiligheidsinstructiesSysteminformatie

NL

Attentie!

Installatie en montage van elektrische apparaten mogen uitsluitend door een landelijk erkend installatiebedrijf worden uitgevoerd. Daarbij de geldende ongevallen-preventie-voorschriften naleven.

Ter vermijding van elektrische schok het toestel voorafgaand aan de werkzaamheden altijd eerst spanningvrij schakelen (veiligheidsautomaat uitschakelen).

Bij veronachtzaming van de installatie-instructies kunnen brand of andere gevaren optreden.

Bij levering is de schakeltoestand van de uitgangen niet gedefinieerd.

NL

De schakelactoren 4-voudig, 4-voudig C-last, 6-voudig, 8-voudig en 8-voudig C-last schakelen met hun potentiaalvrije contacten elektrische verbruikers via de instabus EIB.

Schakelcommando's geschieden met behulp van toetssensors of binaire ingangen van het instabus EIB-systeem.

De schakelactors 4-voudig, 4-voudig C-last, 8-voudig C-last en 8-voudig (uitgangen A1 - A4) hebben schakelstandindicators. Deze dienen tevens voor handmatige bediening van de relais onafhankelijk van de EIB.

De schakelcontacten van de C-last schakelactors zijn speciaal voor capacitieve lasten en daardoor hoge inschakelstromen ontworpen (zie technische gegevens).

De toestellen benodigen geen aanvullende voeding.

AanwijzingenFunctie

NL

- De maximale schakelvermögens van de uitgangen A1 - A4 en A5 - A8 van de schakelactor 8-voudig verschillen. Let op de specificaties in de sectie Technische gegevens.

- De relaisuitgangen van een actor schakelen bij aansturing via een centraal radiogram met een geringe tijdsvertraging.

- Geen draaistroommotoren aansluiten.

- Handmatige bediening van de relais is busonafhankelijk en wordt niet in de schakelobjecten overgenomen. Daardoor kan een softwarematig geblokkeerde uitgang toch met de hand geschakeld worden.

- Aansluiting van 230 V en SELV op verschillende uitgangen van een actor is niet toegestaan.

NL

Aansluiting

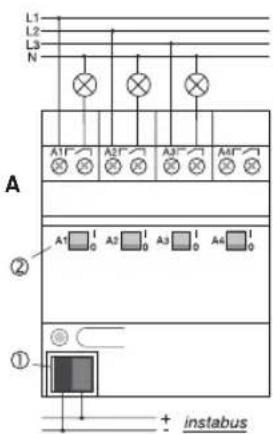

Schakelactor 4-voudig (afbeelding A), schakelactor 4-voudig C-last (afbeelding B).

De busaansluiting geschiedt met de busaansluitklem ①.

De schakeltoestanden van de relais worden door de schakelstand-indicators ② aangegeven. Deze dienen tevens voor handmatige bediening van de relais onafhankelijk van de EIB.

N.B.: De schakelstandindicators ② bij de C-last actor (in de afbeelding rechts) zijn op grond van de constructie geïnverteerd!

De aansluiting geschiedt overeenkomstig het aansluitschema.

Er kunnen verschillende buitenleiders op de toestellen worden aangesloten.

NL

Aansluiting

L1 L2 L3 N A1F A2F A3F A4F C ① + instabus

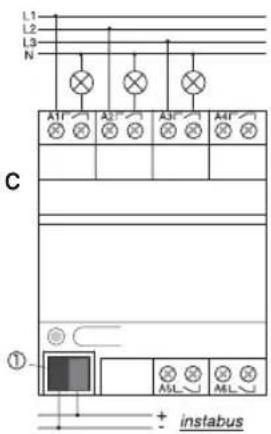

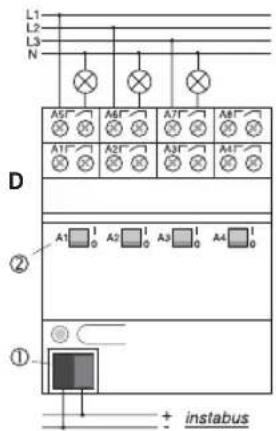

Schakelactor 6-voudig (afbeelding C), schakelactor 8-voudig (afbeelding D).

De busaansluiting geschiedt met de busaansluitklem ①.

Bij de schakelactor 8-voudig worden de schakeltoestanden van de relais voor de uitgangen A1 - A4 door de schakelstandindicators ② aangegeven. Deze dienen tevens voor handmatige bediening van relais voor de uitgangen A1 - A4 van de schakelactor 8-voudig onafhankelijk van EIB.

De aansluiting geschiedt overeenkomstig het aansluitschema.

Er kunnen verschillende buitenleiders op de toestellen worden aangesloten.

NL

Aansluiting

E

L1 L2 L3 N A1 A2 A3 A4 A5 A6 A7 A8 ② ①

Aansluiting

NL

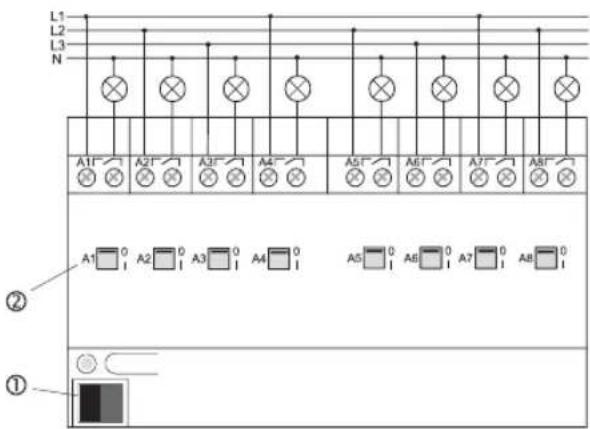

Schakelactor 8-voudig C-last (afbeelding E).

De busaansluiting geschiedt met de busaansluitklem ①.

Bij de schakelactor 8-voudig worden de schakeltoestanden van de relais door de schakelstandindicators ② aangegeven. Deze dienen tevens voor handmatige bediening van de relais onafhankelijk van de EIB.

N.B.: De schakelstandindicators ② bij de C-last actor zijn op grond van de constructie geïnverteerd.

De aansluiting geschiedt overeenkomstig het aansluitschema.

Er kunnen verschillende buitenleiders op de toestellen worden aangesloten.

NL

Afdekkapje

F

Het afdekkapje met de aan de onderzijde naar buiten geleide bus-kabels over de busklem schuiven (afb. F) tot het voelbaar vastklikt. Verwijder het afdekkapje door het op de zijvlakken in te drukken en vervolgens los te trekken (afb. G).

Technische gegevens

NL

Algemeen

: instabus aansluitklem

Aansluiting net :schroefklemmen

1,5 – 4 mm² enkeldraads of 2 x 1,5 – 2,5 mm² enkeldraads 0,75 – 4 mm² fijndraads zonder draadafsluiting of 0,5 – 2,5 mm² fijndraads met draadhuls

NL

Algemeen

Contacttype uitgangen : potentiaalvrij maakcontacten (μ-contact)

Omgevingstemperatuur : -5 °C tot +45 °C

Opslagtemperatuur : -25 °C tot +70 °C

Inbouwbreedte

Alleen schakelactor 8-voudig C-last : 144 mm (8 modulen)

Alle andere actors : 72 mm (4 modulen)

Uitgangen schakelactor 4-voudig en 8-voudig (uitgangen A1 - A4)

Schakelspanning : 230 V AC, 400 V AC

Schakelvermogen 230 V AC : 16 A / AC1; 10 A / AC3

Schakelvermogen 400 V AC : 10 A / AC1; 6 A / AC3

Schakelvermogen

gloeilampen : 2500 W

fluorescentielampen

ongecompenseerd : 2500 W

parallelgecompenseerd : 1300 W / 140 μF

Duo-schakeling : 2 x 2500 W

HV-halogeenlampen: : 2500 W

NV-halogeenlampen: : 500 VA

Tronic trafo's : 1300 VA

NL

Uitgangen schakelactor 6-voudig en 8-voudig (uitgangen A5 -A8)

Schakelspanning : 230 V AC

Schakelvermogen 230 V AC : 6 A / AC1

Schakelvermogen

gloeilampen : 1000 W

fluorescentielampen

ongecompenseerd, cos φ = 0,5 : 500 W

parallelgecomp., cos φ = 1 : 2 x 58 W / 14 μF

3 x 36 W / 14 μF

6 x 18 W / 14 μF

Siemens elektronisch voorschakelapparaat

58 W fluorescentielamp : 10 st.

36 W fluorescentielamp : 15 st.

18 W fluorescentielamp : 15 st.

Wij bieden garantie in het kader van de wettelijke bepalingen.

U gelieve het apparaat franco met een beschrijving van de fout/storing aan onze centrale serviceafdeling te zenden:

Het €-teken is een vrijhandelsteken dat uit-

sluitend voor de autoriteiten bedoeld is en geen

toezegging van produkteigenschappen inhoudt.
