Producttype	Actuator-schakelaar voor instabus EIB systeem
Model	75318001
Aantal kanalen	4 kanalen (standaardversie)
Montagebreedte	72 mm (4 modules)
Voeding instabus EIB	21 – 32 V DC
Opgenomen vermogen instabus EIB	150 mW typisch
Geschakelde spanning (uitgangen A1-A4)	230 V AC / 400 V AC
Uitschakelstroom bij 230 V AC (uitgangen A1-A4)	16 A / AC1 ; 10 A / AC3
Schakelvermogen gloeilampen (uitgangen A1-A4)	2500 W
Contacttype uitgangen	Potentiaalvrij werkcontact (μ-contact)
Schakelstandindicatoren	Ja, met onafhankelijke handbediening van de bus
Instabus aansluiting	Instabus klem
Netspanning aansluiting	Draadklemmen (1,5 – 4 mm² enkeladerig of 0,75 – 4 mm² meeraderig)
Omgevingstemperatuur	-5 °C tot +45 °C
Opslagtemperatuur	-25 °C tot +70 °C
Installatie	Door een gespecialiseerde elektricien, volgens de regelgeving
Onderhoud en reiniging	Voeding uitschakelen voor ingreep; reinigen met een droge doek
Garantie	Volgens de geldende wetgeving
Onderdelen en repareerbaarheid	Stuur het defecte apparaat met betaalde verzending naar de klantendienst met een beschrijving van het defect
Belangrijkste functies	Schakelen van elektrische verbruikers via instabus EIB, bediening via sensoren of binaire ingangen

Veelgestelde vragen - 75318001 BERKER

Hoe installeer ik de Berker 75318001 schakelaar?

De installatie moet worden uitgevoerd door een gespecialiseerde elektricien. Zet de netspanning uit voor elke ingreep. Sluit de instabus EIB-bus aan op de busaansluiting en sluit vervolgens de verbruikers aan op de uitgangen volgens het schema in de handleiding.

Wat is de voedingsspanning van het apparaat?

Het apparaat wordt gevoed via de instabus EIB-bus met 21 – 32 V DC en heeft geen extra netvoeding nodig. Het typische vermogensverbruik is 150 mW.

Kan het apparaat worden gebruikt voor het schakelen van driefasige motoren?

Nee, het wordt afgeraden om driefasige motoren aan te sluiten. Het apparaat is ontworpen voor eenfasige belastingen. Raadpleeg de technische specificaties voor toegestane belastingstypen.

Hoe werkt de handbediening van de relais?

De schakelstandindicatoren dienen tevens als knoppen voor handbediening. Door op deze indicatoren te drukken, kunt u de relais onafhankelijk van de EIB-bus schakelen. Deze handeling heeft geen invloed op de softwarematige schakelobjecten.

Welke soorten belastingen kunnen worden geschakeld?

Het apparaat kan gloeilampen, halogeenlampen, fluorescentielampen (niet-gecompenseerd of parallel gecompenseerd), Tronic-transformators en kwik/natriumdamplampen schakelen. De maximale vermogens staan vermeld in de technische specificaties.

Wat betekent 'C-belasting' in sommige versies?

De 'C-belasting' actuatoren zijn speciaal ontworpen voor capacitieve belastingen met hoge inschakelstromen. Ze ondersteunen hogere vermogens voor bepaalde lamptypes, zoals halogeen- en gecompenseerde fluorescentielampen.

Hoe het apparaat reinigen?

Zet de netspanning uit voor het reinigen. Gebruik een droge, zachte doek. Gebruik geen schurende producten of oplosmiddelen. Vermijd vocht in het apparaat.

Wat te doen bij storing?

Controleer eerst de aansluitingen en de EIB-voeding. Als het probleem aanhoudt, stuur het defecte apparaat met betaalde verzending naar de centrale klantendienst van Berker met een gedetailleerde beschrijving van het defect. De garantie is van toepassing volgens de geldende wetgeving.

Is het apparaat compatibel met andere domoticasystemen?

Deze actuator is uitsluitend ontworpen voor het instabus EIB (European Installation Bus)-systeem. Het is niet compatibel met andere protocollen zoals KNX zonder geschikte gateway. Zorg voor de compatibiliteit van uw installatie.

Wat zijn de montageafmetingen?

Voor de standaardversies met 4, 6 en 8 kanalen is de montagebreedte 72 mm (4 modules). Alleen de 8-kanaals C-belastingversie heeft een breedte van 144 mm (8 modules). Het apparaat wordt gemonteerd op een DIN-rail.

GEBRUIKSAANWIJZING 75318001 BERKER

Installatie-instructies

Schakelactor 4-voudig

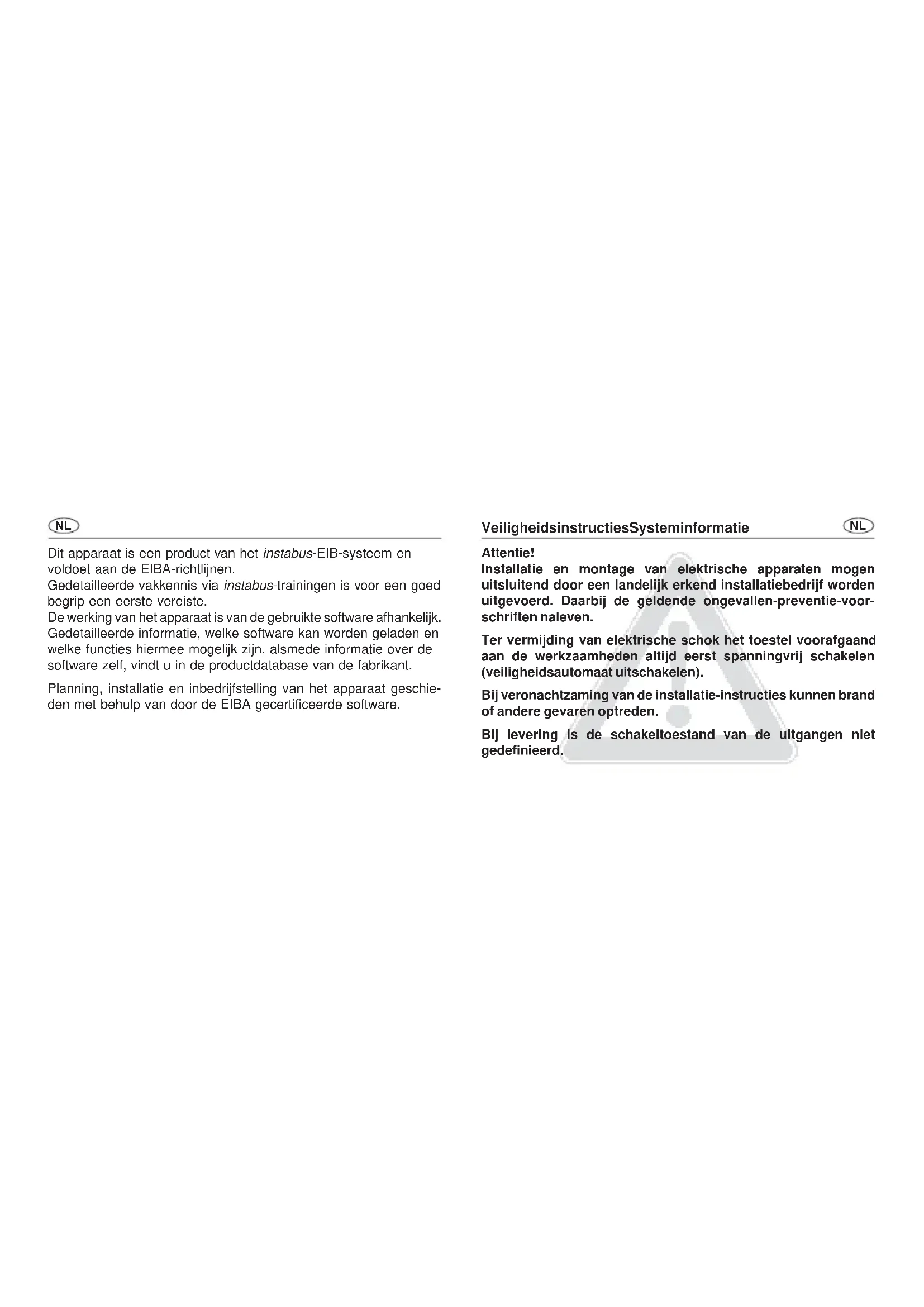

Dit apparaat is een product van het instabus-EIB-systeem en voldoet aan de EIBA-richtlijnen.

Gedetailleerde vakkennis via instabus-trainingen is voor een goed begrip een eerste vereiste.

De werking van het apparaat is van de gebruikte software afhankelijk. Gedetailleerde informatie, welke software kan worden geladen en welke functies hiermee mogelijk zijn, alsmede informatie over de software zelf, vindt u in de productdatabase van de fabrikant.

Planning, installatie en inbedrijfstelling van het apparaat geschieden met behulp van door de EIBA gecertificeerde software.

VeiligheidsinstructiesSysteminformatie

NL

Attentie!

Installatie en montage van elektrische apparaten mogen uitsluitend door een landelijk erkend installatiebedrijf worden uitgevoerd. Daarbij de geldende ongevallen-preventie-voorschriften naleven.

Ter vermijding van elektrische schok het toestel voorafgaand aan de werkzaamheden altijd eerst spanningvrij schakelen (veiligheidsautomaat uitschakelen).

Bij veronachtzaming van de installatie-instructies kunnen brand of andere gevaren optreden.

Bij levering is de schakeltoestand van de uitgangen niet gedefinieerd.

NL

De schakelactoren 4-voudig, 4-voudig C-last, 6-voudig, 8-voudig en 8-voudig C-last schakelen met hun potentiaalvrije contacten elektrische verbruikers via de instabus EIB.

Schakelcommando's geschieden met behulp van toetssensors of binaire ingangen van het instabus EIB-systeem.

De schakelactors 4-voudig, 4-voudig C-last, 8-voudig C-last en 8-voudig (uitgangen A1 - A4) hebben schakelstandindicators. Deze dienen tevens voor handmatige bediening van de relais onafhankelijk van de EIB.

De schakelcontacten van de C-last schakelactors zijn speciaal voor capacitieve lasten en daardoor hoge inschakelstromen ontworpen (zie technische gegevens).

De toestellen benodigen geen aanvullende voeding.

AanwijzingenFunctie

NL

- De maximale schakelvermögens van de uitgangen A1 - A4 en A5 - A8 van de schakelactor 8-voudig verschillen. Let op de specificaties in de sectie Technische gegevens.

- De relaisuitgangen van een actor schakelen bij aansturing via een centraal radiogram met een geringe tijdsvertraging.

- Geen draaistroommotoren aansluiten.

- Handmatige bediening van de relais is busonafhankelijk en wordt niet in de schakelobjecten overgenomen. Daardoor kan een softwarematig geblokkeerde uitgang toch met de hand geschakeld worden.

- Aansluiting van 230 V en SELV op verschillende uitgangen van een actor is niet toegestaan.

NL

Aansluiting

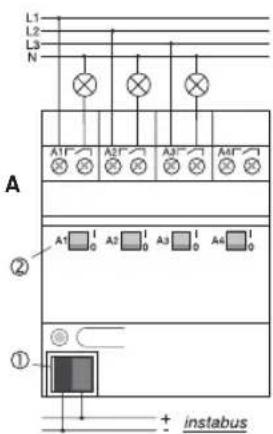

Schakelactor 4-voudig (afbeelding A), schakelactor 4-voudig C-last (afbeelding B).

De busaansluiting geschiedt met de busaansluitklem ①.

De schakeltoestanden van de relais worden door de schakelstand-indicators ② aangegeven. Deze dienen tevens voor handmatige bediening van de relais onafhankelijk van de EIB.

N.B.: De schakelstandindicators ② bij de C-last actor (in de afbeelding rechts) zijn op grond van de constructie geïnverteerd!

De aansluiting geschiedt overeenkomstig het aansluitschema.

Er kunnen verschillende buitenleiders op de toestellen worden aangesloten.

NL

Aansluiting

L1 L2 L3 N A1F A2F A3F A4F C ① + instabus

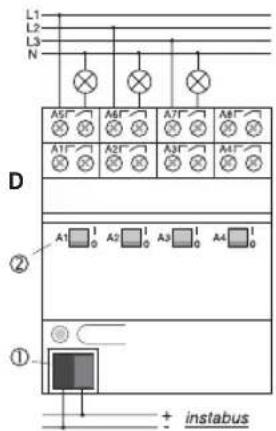

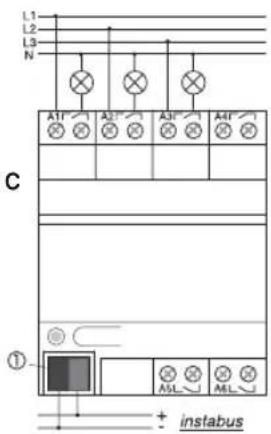

Schakelactor 6-voudig (afbeelding C), schakelactor 8-voudig (afbeelding D).

De busaansluiting geschiedt met de busaansluitklem ①.

Bij de schakelactor 8-voudig worden de schakeltoestanden van de relais voor de uitgangen A1 - A4 door de schakelstandindicators ② aangegeven. Deze dienen tevens voor handmatige bediening van relais voor de uitgangen A1 - A4 van de schakelactor 8-voudig onafhankelijk van EIB.

De aansluiting geschiedt overeenkomstig het aansluitschema.

Er kunnen verschillende buitenleiders op de toestellen worden aangesloten.

NL

Aansluiting

E

L1 L2 L3 N A1 A2 A3 A4 A5 A6 A7 A8 ② ①

Aansluiting

NL

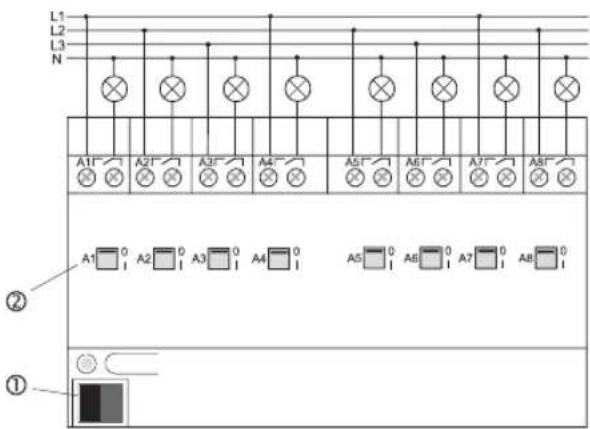

Schakelactor 8-voudig C-last (afbeelding E).

De busaansluiting geschiedt met de busaansluitklem ①.

Bij de schakelactor 8-voudig worden de schakeltoestanden van de relais door de schakelstandindicators ② aangegeven. Deze dienen tevens voor handmatige bediening van de relais onafhankelijk van de EIB.

N.B.: De schakelstandindicators ② bij de C-last actor zijn op grond van de constructie geïnverteerd.

De aansluiting geschiedt overeenkomstig het aansluitschema.

Er kunnen verschillende buitenleiders op de toestellen worden aangesloten.

NL

Afdekkapje

F

Het afdekkapje met de aan de onderzijde naar buiten geleide bus-kabels over de busklem schuiven (afb. F) tot het voelbaar vastklikt. Verwijder het afdekkapje door het op de zijvlakken in te drukken en vervolgens los te trekken (afb. G).

Technische gegevens

NL

Algemeen

: instabus aansluitklem

Aansluiting net :schroefklemmen

1,5 – 4 mm² enkeldraads of 2 x 1,5 – 2,5 mm² enkeldraads 0,75 – 4 mm² fijndraads zonder draadafsluiting of 0,5 – 2,5 mm² fijndraads met draadhuls

NL

Algemeen

Contacttype uitgangen : potentiaalvrij maakcontacten (μ-contact)

Omgevingstemperatuur : -5 °C tot +45 °C

Opslagtemperatuur : -25 °C tot +70 °C

Inbouwbreedte

Alleen schakelactor 8-voudig C-last : 144 mm (8 modulen)

Alle andere actors : 72 mm (4 modulen)

Uitgangen schakelactor 4-voudig en 8-voudig (uitgangen A1 - A4)

Schakelspanning : 230 V AC, 400 V AC

Schakelvermogen 230 V AC : 16 A / AC1; 10 A / AC3

Schakelvermogen 400 V AC : 10 A / AC1; 6 A / AC3

Schakelvermogen

gloeilampen : 2500 W

fluorescentielampen

ongecompenseerd : 2500 W

parallelgecompenseerd : 1300 W / 140 μF

Duo-schakeling : 2 x 2500 W

HV-halogeenlampen: : 2500 W

NV-halogeenlampen: : 500 VA

Tronic trafo's : 1300 VA

NL

Uitgangen schakelactor 6-voudig en 8-voudig (uitgangen A5 -A8)

Schakelspanning : 230 V AC

Schakelvermogen 230 V AC : 6 A / AC1

Schakelvermogen

gloeilampen : 1000 W

fluorescentielampen

ongecompenseerd, cos φ = 0,5 : 500 W

parallelgecomp., cos φ = 1 : 2 x 58 W / 14 μF

3 x 36 W / 14 μF

6 x 18 W / 14 μF

Siemens elektronisch voorschakelapparaat

58 W fluorescentielamp : 10 st.

36 W fluorescentielamp : 15 st.

18 W fluorescentielamp : 15 st.

Wij bieden garantie in het kader van de wettelijke bepalingen.

U gelieve het apparaat franco met een beschrijving van de fout/storing aan onze centrale serviceafdeling te zenden:

CE Het CE-teken is een vrijhandelsteken dat uit-sluitend voor de autoriteiten bedoeld is en geen toezegging van produkteigenschappen inhoudt.
