75318001 - Commutateur BERKER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Actionneur-commutateur pour système instabus EIB
Modèle	75318001
Nombre de canaux	4 canaux (version standard)
Largeur de montage	72 mm (4 modules)
Alimentation instabus EIB	21 – 32 V DC
Puissance absorbée instabus EIB	150 mW typique
Tension commutée (sorties A1-A4)	230 V AC / 400 V AC
Courant de coupure à 230 V AC (sorties A1-A4)	16 A / AC1 ; 10 A / AC3
Puissance de coupure lampes incandescentes (sorties A1-A4)	2500 W
Type de contact des sorties	Travail libre de potentiel (μ-contact)
Indicateurs de position de commutation	Oui, avec actionnement manuel indépendant du bus
Connexion instabus	Borne instabus
Connexion secteur	Bornes à fils (1,5 – 4 mm² fil unique ou 0,75 – 4 mm² multibrins)
Température ambiante	-5 °C à +45 °C
Température de stockage	-25 °C à +70 °C
Installation	Par électricien spécialisé, conformément à la réglementation
Entretien et nettoyage	Déconnecter l'alimentation avant intervention ; nettoyer avec un chiffon sec
Garantie	Dans le cadre de la législation en vigueur
Pièces détachées et réparabilité	Envoyer l'appareil défectueux en port payé au service après-vente avec description du défaut
Fonctions principales	Commutation de consommateurs électriques via instabus EIB, commande par capteurs ou entrées binaires

FOIRE AUX QUESTIONS - 75318001 BERKER

Comment installer le commutateur Berker 75318001 ?

L'installation doit être réalisée par un électricien spécialisé. Déconnectez l'alimentation secteur avant toute intervention. Branchez le bus instabus EIB à la borne bus, puis connectez les consommateurs aux sorties selon le schéma de la notice.

Quelle est la tension d'alimentation de l'appareil ?

L'appareil est alimenté par le bus instabus EIB en 21 – 32 V DC et ne nécessite pas d'alimentation secteur supplémentaire. La puissance absorbée typique est de 150 mW.

Peut-on utiliser l'appareil pour commuter des moteurs triphasés ?

Non, il est déconseillé de brancher des moteurs triphasés. L'appareil est conçu pour des charges monophasées. Consultez les caractéristiques techniques pour les types de charges autorisés.

Comment fonctionne l'actionnement manuel des relais ?

Les indicateurs de position de commutation servent également de boutons pour l'actionnement manuel. En appuyant sur ces indicateurs, vous pouvez commuter les relais indépendamment du bus EIB. Cette action n'affecte pas les objets de commutation logiciels.

Quels types de charges peuvent être commutés ?

L'appareil peut commuter des lampes incandescentes, halogènes, fluorescentes (non compensées ou compensées en parallèle), des transformateurs Tronic, et des lampes à vapeur de mercure/sodium. Les puissances maximales sont indiquées dans les caractéristiques techniques.

Que signifie 'charge C' dans certaines versions ?

Les actionneurs 'charge C' sont spécialement conçus pour des charges à caractère capacitif avec des courants d'appel élevés. Ils supportent des puissances plus élevées pour certains types de lampes, comme les halogènes et les lampes fluorescentes compensées.

Comment nettoyer l'appareil ?

Avant tout nettoyage, déconnectez l'alimentation secteur. Utilisez un chiffon sec et doux. N'utilisez pas de produits abrasifs ou de solvants. Évitez l'humidité à l'intérieur de l'appareil.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord les connexions et l'alimentation EIB. Si le problème persiste, envoyez l'appareil défectueux en port payé au service après-vente central de Berker avec une description détaillée du défaut. La garantie s'applique selon la législation en vigueur.

L'appareil est-il compatible avec d'autres systèmes domotiques ?

Cet actionneur est conçu exclusivement pour le système instabus EIB (European Installation Bus). Il n'est pas compatible avec d'autres protocoles comme KNX sans passerelle adaptée. Assurez-vous de la compatibilité de votre installation.

Quelles sont les dimensions de montage ?

Pour les versions 4, 6 et 8 canaux standard, la largeur de montage est de 72 mm (4 modules). Seule la version 8 canaux charge C a une largeur de 144 mm (8 modules). L'appareil se monte sur rail DIN.

MODE D'EMPLOI 75318001 BERKER

Actionneur commutateur 4 canaux

Actionneur-commutateur 4 canaux, charge C

Actionneur-commutateur 6 canaux

Actionneur-commutateur 8 canaux

Actionneur-commutateur 8 canaux, charge C

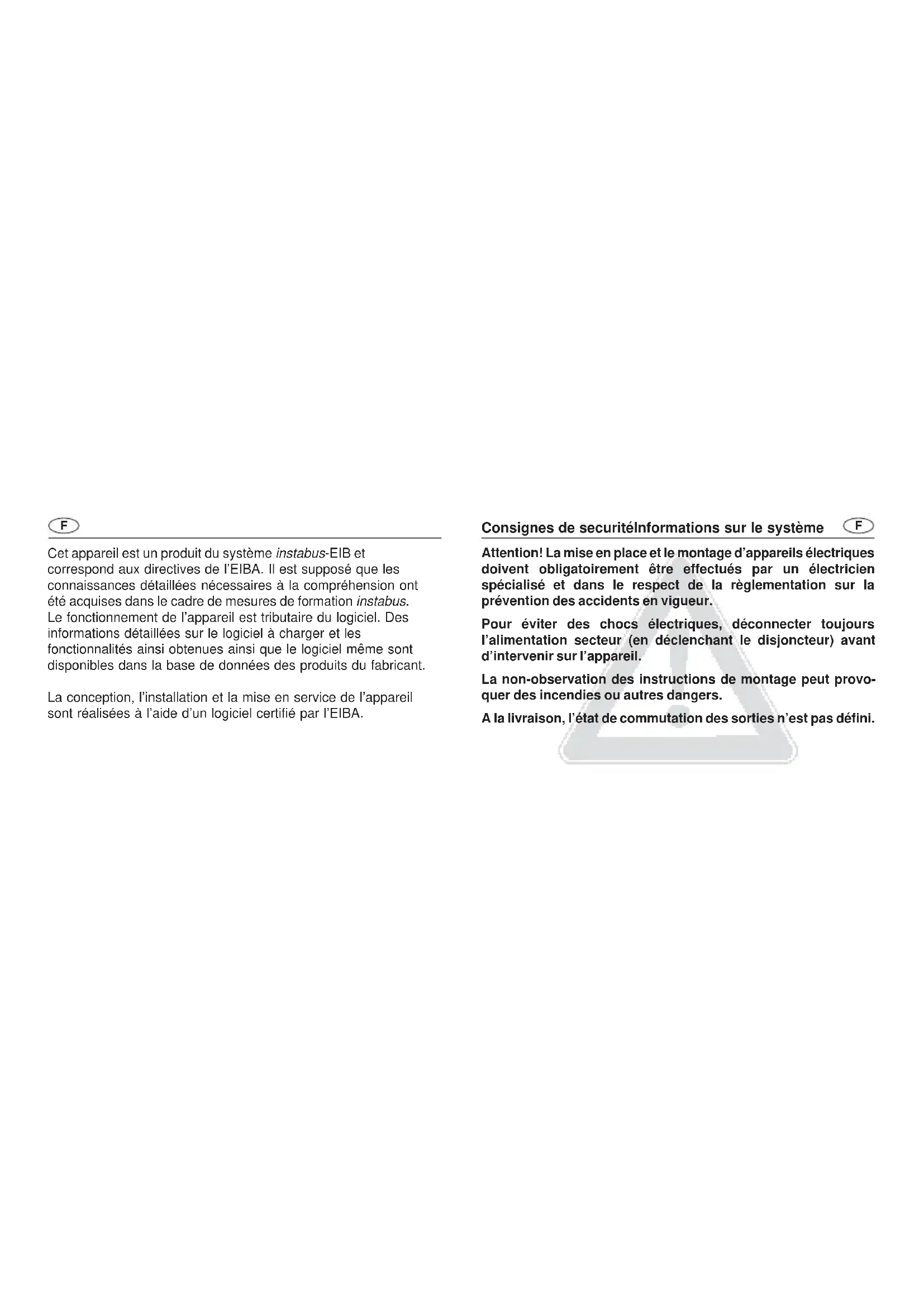

Cet appareil est un produit du système instabus-EIB et correspond aux directives de l'EIBA. Il est supposé que les connaissances détaillées nécessaires à la compréhension ont été acquises dans le cadre de mesures de formation instabus. Le fonctionnement de l'appareil est tributaire du logiciel. Des informations détaillées sur le logiciel à charger et les fonctionnalités ainsi obtenues ainsi que le logiciel même sont disponibles dans la base de données des produits du fabricant.

La conception, l'installation et la mise en service de l'appareil sont réalisées à l'aide d'un logiciel certifié par l'EIBA.

Consignes de securité Informations sur le système

F

Attention! La mise en place et le montage d'appareils électriques doivent obligatoirement être effectués par un électricien spécialisé et dans le respect de la réglementation sur la prévention des accidents en vigueur.

Pour éviter des chocs électriques, déconnecter toujours l'alimentation secteur (en déclenchant le disjoncteur) avant d'intervenir sur l'appareil.

La non-observation des instructions de montage peut provoquer des incendies ou autres dangers.

A la livraison, l'état de commutation des sorties n'est pas défini.

F

Fonction

Les actionneurs-commutateurs 4 canaux, 4 canaux charge C, 6 canaux 8 canaux et 8 canaux charge C sont destinés à commuter avec leurs contacts libres de potentiel des consommateurs électriques via l'instabus EIB.

Les commandes de commutation proviennent des capteurs à touche ou des entrées binaires du système instabus EIB.

Les actionneurs-commutateurs 4 canaux, 4 canaux charge C, 8 canaux charge C et 8 canaux (sorties A1 - A4) sont pourvus d'indicateurs de la position de commutation. Ces indicateurs servent également à l'actionnement manuel des relais indépendamment de l'instabus EIB.

Les contacts de commutation des actionneurs charge C sont conçus spécialement pour des charges à caractère capacitif et leurs courants de mise en circuit élevés (v. données techniques).

Les appareils n'ont pas besoin d'alimentation supplémentaire.

Informations

F

- Les puissances de coupure maxi des sorties A1 - A4 et A5 - A8 de l'actionneur-commutateur 8 canaux sont différentes. Observez les puissances indiquées dans les caractéristiques techniques.

- En cas de commande par un télégramme centralisé, les sorties d'un actionneur commutent avec un petit retardement.

- Ne pas brancher des moteurs triphasés.

- L'actionnement des relais se fait indépendamment du bus et n'affecte pas les objets de commutation. Pour cette raison, une sortie bloquée par le logiciel peut néanmoins être commuté manuellement.

- L'utilisation des tensions 230 V et SELV sur des sorties séparées n'est pas permis.

F

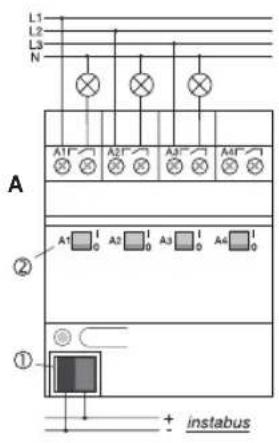

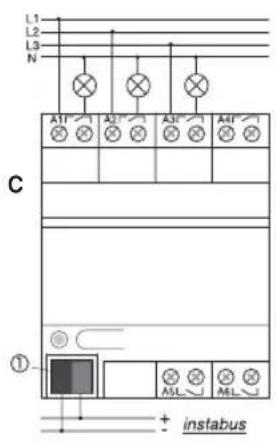

Actionneur-commutateur 4 canaux (fig. A), actionneur-commutateur 4 canaux charge C (fig. B).

Le branchement du bus se fait à la borne bus ①.

Les états de commutation des relais sont visualisés par les indicateurs de la position de commutation ②. Les indicateurs servent en même temps à l'actionnement manuel des relais indépendamment du EIB.

Important: Observez que les indicateurs de la position de commutation ② de l'actionneur à charge C (à droite dans la fig.) sont invertis pour des raisons constructives.

Le branchement se fait selon le schéma.

Les appareils permettent le branchement de phases différentes.

F

L1 L2 L3 N A1F A2F A3F A4F C ① + instabus

L1 L2 L3 N A5* A6* A7* A8* A1* A2* A3* A4* D ② A1 1 0 A2 1 0 A3 1 0 A4 1 0 ① + instabus

ConnexionConnexion

F

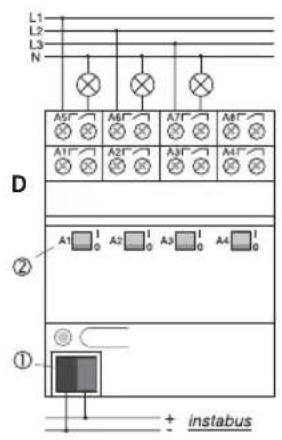

Actionneur-commutateur 6 canaux (fig. C), actionneur-commutateur 8 canaux (fig. D).

Le branchement du bus se fait à la borne bus ①.

Dans l'actionneur-commutateur 8 canaux les états de commutation des relais des sorties A1 - A4 sont visualisés par les indicateurs de la position de commutation ②. Les indicateurs servent en même temps à l'actionnement manuel des relais des sorties A1 - A4 de l'actionneur-commutateur 8 canaux indépendamment du EIB.

Le branchement se fait selon le schéma.

Les appareils permettent le branchement de phases différentes.

F

E

L1 L2 L3 N A1° A2° A3° A4° A5° A6° A7° A8° ② A1 0 A2 0 A3 0 A4 0 A5 0 A6 0 A7 0 A8 0 ①

ConnexionConnexion

F

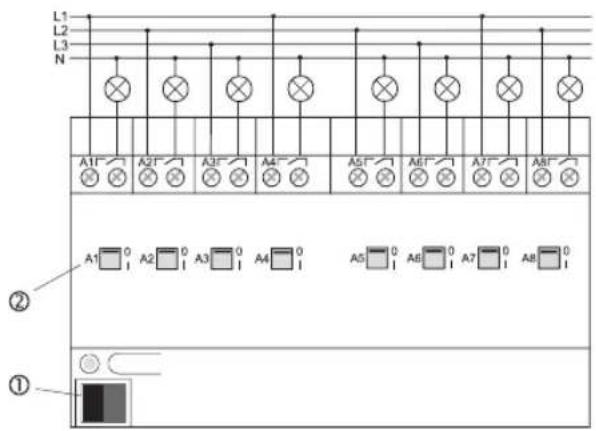

Actionneur-commutateur 8 canaux charge C (fig. E).

Le branchement du bus se fait à la borne bus ①.

Dans l'actionneur-commutateur 8 canaux, les états de commutation des relais sont visualisés par les indicateurs de la position de commutation ②. Les indicateurs servent en même temps à l'actionnement manuel des relais indépendamment du EIB.

Important: Pour des raisons constructives, les indicateurs de la position de commutation ② de l'actionneur à charge C sont invertis.

Le branchement se fait selon le schéma.

Les appareils permettent le branchement de phases différentes.

F

Recouvrement

F

Glisser le recouvrement (les conducteurs bus sortant vers le bas) sur les bornes de bus (fig. F) jusqu'à ce qu'il s'enclenche audiblement. Pour enlever le recouvrement, bouger latéralement et retirer (fig. G).

Caractéristiques techniques

F

Caractéristiques générales

Alimentation instabus EIB : 21 - 32 V DC

Puissance absorbée instabus EIB :150 mW typiquement

Connexion instabus EIB : borne instabus

Connexion secteur : borne à fis

1,5 – 4 mm² fil unique ou 2 x 1,5 – 2,5 mm² fil unique 0,75 – 4 mm² fil multibrins sans embouts de câblage 0,5 – 2,5 mm² fil multibrins avec embout de câblage

F

Caractéristiques générales

Type de contact sorties : travail libre de potentiel (μ-contact)

Température ambiante : -5 °C ... +45 °C

Température de stockage : -25 °C ... +70 °C

Largeur de montage

actionneur-commutateur

8 canaux charge C seulement: : 144 mm (modules

tous les autres actionneurs : 72 mm (4 modules)

Caractéristiques techniquesCaractéristiques techniques

Sorties actionneur-commutateur 4 canaux et 8 canaux (sorties A1 - A4)

Tension commutée : 230 V C.A. 400 V C.A.

Courant de coupure à 230 V C.A: : 16 A / AC1; 10 A / AC3

Courant de coupure à 400 V C.A. : 10 A / AC1; 6 A / AC3

Puissance de coupure

lampes incandescentes : 2500 W

lampes fluorescentes

non compensées : 2500 W

compensées en parallèle : 1300 W / 140 μF

lampes halogène 230 V: : 2500 W

lampes halogène TBT: : 500 VA

transformateurs Tronic : 1300 VA

F

Sorties actionneur-commutateur 4 canaux et 8 canaux (sorties A5 – A8)

Tension commutée : 230 V C.A.

Courant de coupure à 230 V C.A. : 6 A / AC1

Puissance de coupure

lampes incandescentes : 1000 W

lampes fluorescentes

non compensées, cos φ = 0,5 : 500 W

compensées en parallèle, cos φ = 1 : 2 x 58 W / 14 μF

3 x 36 W / 14 μF

6 x 18 W / 14 μF

couplage duo, cos φ = 1 : 1000 W

Ballast électronique Siemens

lampe fluo 58 W : 10 unités

lampe fluo 36 W : 15 unités

lampe fluo 18 W : 15 unités

Caractéristiques techniquesCaractéristiques techniques

Sorties actionneur-commutateur 4 canaux charge C et 8 canaux charge C

Tension commutée : 230 V C.A. 400 V C.A.

Courant de coupure à 230 V C.A. : 16 A / AC1; 10 A / AC3

Courant de coupure à 400 V C.A. : 10 A / AC1; 6 A / AC3

Puissance de coupure

lampes incandescentes, halogène 230 V : 3680 W

lampes halogène TBT : 2000 VA

transformateurs Tronic : 2500 W

lampes fluorescentes

non compensées, cos φ= 0,5 : 3680 W

compensées en parallèle, cos φ = 1 : 2500 W / 200 μF

couplage duo, cos φ = 1 : 2 x 3680 W

Lampes à vapeur de mercure / sodium

non compensées; compensées en parallèle : 3680 W / 200 μF

Sous réserve de modifications techniques

F

Prestation de garantie

Nous prêtons garantie dans le cadre de la législation en vigueur.

Veuillez envoyer l'appareil défectueux en port payé à notre service après-vente central en joignant une description du défaut:

CE Le signe CE est un signe de libre circulation: il est destiné exclusivement aux autorités et ne représente aucune garantie de qualité.
