Produkttype	Aktuator-bryter for instabus EIB-system
Merke	Berker
Modell	75314007
Antall kanaler	4 kanaler (standardmodell)
Strømforsyning	21 - 32 V DC via instabus EIB-buss
Effektforbruk	150 mW typisk
Monteringsbredde	72 mm (4 moduler)
Omgivelsestemperatur	-5 °C til +45 °C
Lagringstemperatur	-25 °C til +70 °C
Brytespenning (utganger A1-A4)	230 V AC / 400 V AC
Brytestrøm (230 V AC)	16 A / AC1 ; 10 A / AC3
Bryteeffekt (glødelamper)	2500 W
Kontakttype	Potensialfri arbeid (μ-kontakt)
Hovedfunksjoner	Bryting av elektriske laster via EIB-buss; indikatorer for bryterposisjon; manuell betjening av releer
Busstilkobling	Instabus-klemme
Nettilkobling	Ledningsklemme 1,5-4 mm² (enkeltråd) eller 0,75-4 mm² (flertrådet)
Sikkerhet	Installasjon av kvalifisert elektriker; koble fra strømforsyningen før inngrep
Vedlikehold og rengjøring	Ikke rengjør med aggressive produkter; bruk en tørr klut
Reservedeler og reparerbarhet	Ikke spesifisert; kontakt Berker kundeservice
Generell informasjon	I samsvar med EIBA-retningslinjer; krever programvare for konfigurasjon

Ofte stilte spørsmål - 75314007 BERKER

Hvordan installere aktuator-bryteren Berker 75314007?

Installasjonen må utføres av en kvalifisert elektriker. Koble fra nettstrømmen før noe inngrep. Koble instabus EIB-bussen til bussterminalen (①) og forbrukerne til utgangene i henhold til koblingsskjemaet. Skyv dekselet over bussterminalene til det hørbare klikket.

Hvilke typer laster kan den bryte?

Den kan bryte resistive, induktive og kapasitive laster. For glødelamper: 2500 W, parallelkompenserte lysrør: 1300 W / 140 μF, Tronic transformatorer: 1300 VA. Utgangene A5-A8 har redusert effekt.

Hvordan bruke manuell betjening?

Bryterposisjonsindikatorene (②) fungerer også som knapper for å betjene releene manuelt, uavhengig av EIB-bussen. Trykk på indikatoren for å bryte den tilsvarende utgangen. Merk: For belastning C-modeller er indikatorene invertert.

Hva gjør jeg hvis enheten ikke reagerer?

Kontroller først strømforsyningen 21-32 V DC på instabus-bussen. Kontroller tilkoblinger og konfigurasjonsprogramvarens status. Hvis problemet vedvarer, kontakt Berker kundeservice med en beskrivelse av feilen.

Kan man koble forskjellige faser til utgangene?

Ja, enheten tillater tilkobling av forskjellige faser (L1, L2, L3) til utgangene, forutsatt at maksimalspenningene overholdes (230 V AC eller 400 V AC avhengig av utgang). Ikke koble til trefasemotorer.

Hva er forskjellen mellom en standard aktuator og en belastning C-aktuator?

Belastning C-aktuatoren er spesielt designet for kapasitive laster (f.eks. lysrør med kompensering) og tåler høye innkoblingsstrømmer. Posisjonsindikatorene er invertert av konstruksjonsmessige årsaker.

Hvordan konfigurere enheten med instabus-programvare?

Enheten krever EIBA-sertifisert programvare (Berker produktdatabase) for å laste inn parametere. Detaljert informasjon om programvaren og funksjonene er tilgjengelig i produsentens produktdatabase.

Hva er dimensjonene til enheten?

Monteringsbredden er 72 mm (4 moduler). For 8-kanals belastning C-aktuatorer er bredden 144 mm. Se manualen for nøyaktige mål.

Hvordan vedlikeholde aktuator-bryteren?

Ingen spesiell vedlikehold er nødvendig. Rengjør enheten med en tørr, ikke-slipende klut. Ikke bruk kjemikalier eller væsker. Sørg for at enheten forblir tørr.

Har enheten garanti?

Ja, Berker gir garanti i henhold til gjeldende lovverk. Ved feil, send enheten portobetalt til sentral kundeservice med en beskrivelse av feilen. CE-merking er et tegn på fri sirkulasjon, ikke en kvalitetsgaranti.

BRUKSANVISNING 75314007 BERKER

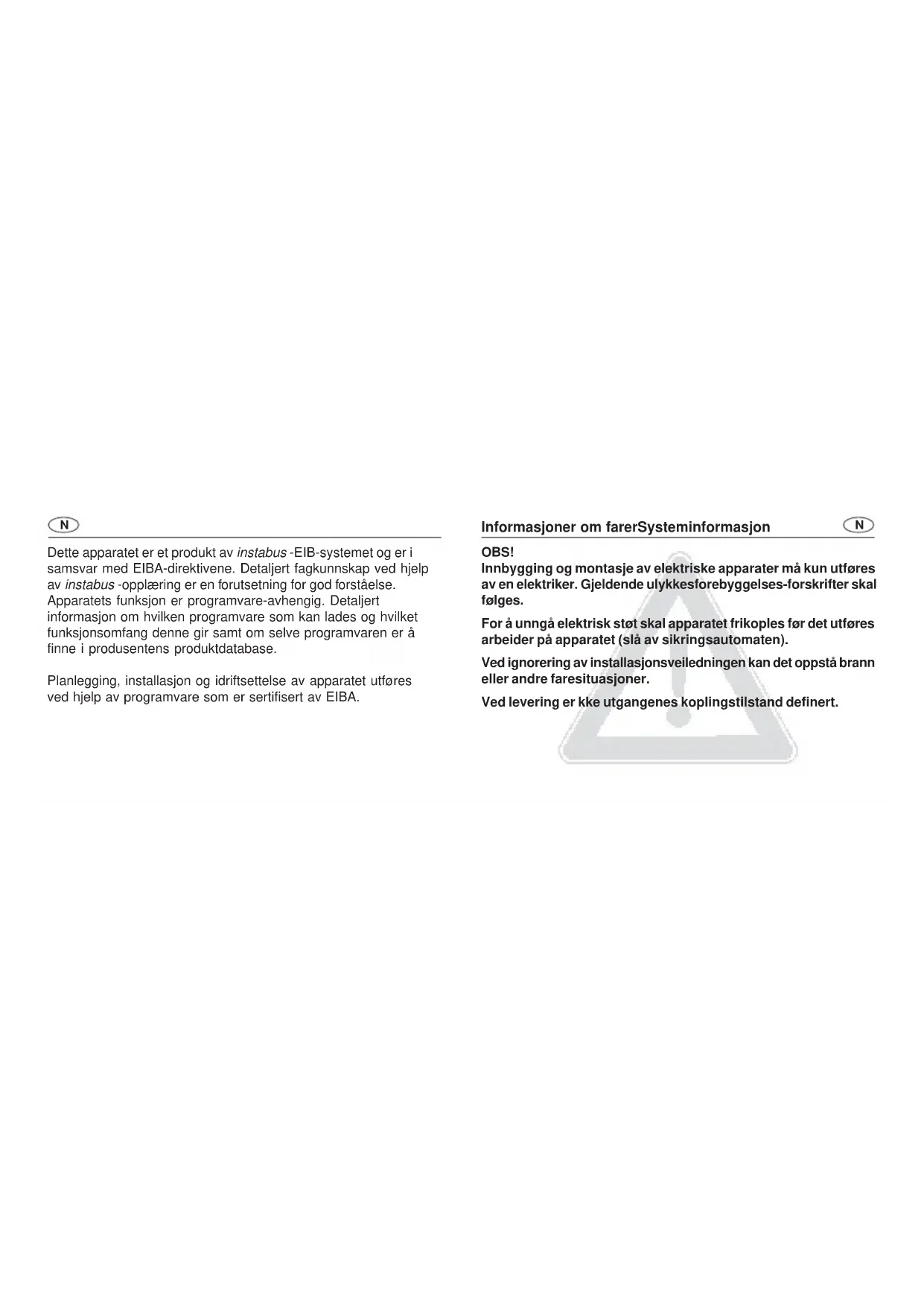

Dette apparatet er et produkt av instabus -EIB-systemet og er i samsvar med EIBA-direktivene. Detaljert fagkunnskap ved hjelp av instabus -opplæring er en forutsetning for god forståelse. Apparatets funksjon er programvare-avhengig. Detaljert informasjon om hvilken programvare som kan lades og hvilket funksjonsomfang denne gir samt om selve programvaren er å finne i produsentens produktdatabase.

Planlegging, installasjon og idriftsettelse av apparatet utføres ved hjelp av programvare som er sertifisert av EIBA.

Informasjoner om farerSysteminformasjon

N

OBS!

Innbygging og montasje av elektriske apparater må kun utføres av en elektriker. Gjeldende ulykkesforebyggelses-forskrifter skal følges.

For å unngå elektrisk støt skal apparatet frikoples før det utføres arbeider på apparatet (slå av sikringsautomaten).

Ved ignorering av installasjonsveiledningen kan det oppstå brann eller andre faresituasjoner.

Ved levering er kke utgangenes koplingstilstand definert.

N

Med sine potensialfrie kontakter kopler koplingsaktuatorene 4-dobbelt, 4-dobbelt C-last, 6-dobbelt, 8-dobbelt og 8-dobbelt C-last elektriske forbrukere via instabus EIB.

Koplingskommandoer gis ved å aktivere tastesensorer eller binærinnganger i instabus EIB-systemet.

Koplingsaktuatorene 4-dobbelt, 4-dobbelt C-last, 8-dobbelt C-last og 8-dobbelt (utganger A1 - A4) er utstyrt med koplingsstillings-indikatorer. Disse brukes også til manuell aktivering av reléene uavhengig av instabus EIB.

Koplingskontaktene til C-last-koplingsaktuatoren er dimensjonert spesielt for belastninger av kapasitiv karakter og dermed for høye innkoplingsstrømmer (se tekniske data).

Apparatene krever ingen ekstra strømforsyning.

MerknaderFunksjon

N

- Den maksimale koplingseffekten for utgangene A1 - A4 og A5 - A8 til den 8-dobbelte koplingsaktuatoren er forskjellig. Se verdiene som er oppgitt under de tekniske data.

- Ved aktivering kopler aktuatorens reléutganger via et sentralt telegram med en kort tidsforsinkelse.

- Trefasemotorer må ikke tilkoples.

- Den manuelle aktiveringen av reléene er bussuavhengig og aksepteres ikke av koplingsobjektene. På denne måten kan en utgang som er sperret via programvaren allikevel koples for hånd.

- Det er ikke tillatt å bruke 230 V og SELV på forskjellige utganger til en aktuator.

N

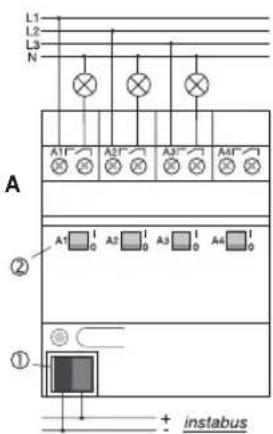

Tilkopling

Busstilkoplingen utføres ved hjelp av busstilkoplingsklemmen ①.

Reléenes koplingstilstander indikeres ved hjelp av koplingsstillings-indikatorene ②. Disse tjener samtidig til manuell aktivering av reléene uavhengig av EIB.

Merknad: Vær oppmerksom på at koplingsstillingsaktuatorene ② av konstruksjonsmessige årsaker er invertert for C-last aktuatoren (til høyre i figuren).

Tilkoplingen skal gjøres som vist i koplingsskjemaet.

Det kan koples forskjellige ytterledere til apparatene.

N

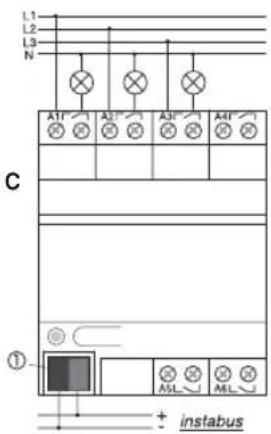

Tilkopling

L1 L2 L3 N A1F A2F A3F A4F C ① + instabus

Busstilkoplingen utføres ved hjelp av busstilkoplingsklemmen ①.

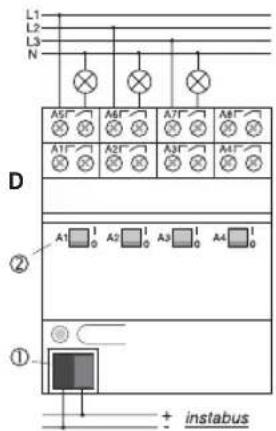

For den 8-dobbelte koplingsaktuatoren indikeres reléenes koplingstilstander for utgangene A1-A4 ved hjelp av koplingsstillingsindikatorene ②. Disse tjener samtidig til manuell aktivering av reléene for utgangene A1-A4 til den 8-dobbelte koplingsaktuatoren uavhengig av EIB.

Tilkoplingen skal gjøres som vist i koplingsskjemaet.

Det kan koples forskjellige ytterledere til apparatene.

N

Tilkopling

E

L1 L2 L3 N A1° A2° A3° A4° A5° A6° A7° A8° ② A1 0 A2 0 A3 0 A4 0 A5 0 A6 0 A7 0 A8 0 ①

Tilkopling

N

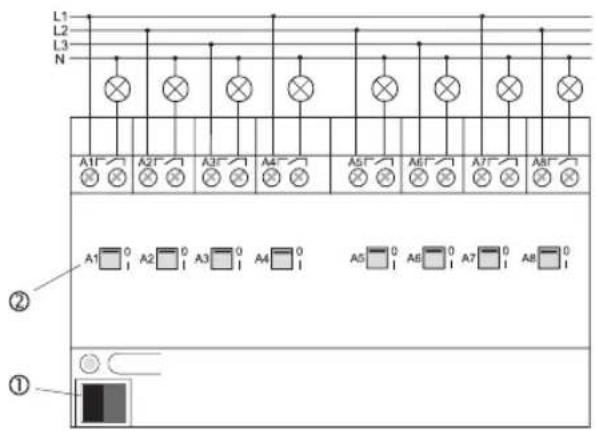

Koplingsaktuator 8-dobbelt C-last (Figur E).

Busstilkoplingen utføres ved hjelp av busstilkoplingsklemmen ①.

For den 8-dobbelte koplingsaktuatoren indikeres reléenes koplingstilstander ved hjelp av koplingsstillingsindikatorene ②. Disse tjener samtidig til manuell aktivering av reléene uavhengig av EIB.

Merknad: Vær oppmerksom på at koplingsstillingsindikatorene ② av konstruksjonsmessige årsaker er invertert for C-last-aktuatoren.

Tilkoplingen skal gjøres som vist i koplingsskjemaet.

Det kan koples forskjellige ytterledere til apparatene.

N

Deksel

F

Ta av dekselet ved å trykke på siden og trekke det av (fig. G).

Tekniske data

N

Generelt

Forsyning instabus EIB : 21 - 32 V DC

Effektforbruk instabus EIB

: Typ. 150 mW

Tilkopling instabus EIB

: instabus tilkoplingsklemme

Tilkopling nett : Skruklemmer

1,5 – 4 mm² entråds eller

uten lederendehylse eller

Tekniske dataTekniske data

N

Utganger koplingsaktuator 4-dobbelt og 8-dobbelt (utganger A1 – A4)

Koplingsspenning : 230 V AC, 400 V AC

Koplingskapasitet 230 V AC : 16 A / AC1 ; 10 A / AC3

Koplingskapasitet 400 V AC : 10 A / AC1; 6 A / AC3

Koplingsytelse

Utganger koplingsaktuator 6-dobbelt og 8-dobbelt (utganger A5 – A8)

Koplingsspenning : 230 V AC

Koplingskapasitet 230 V AC : 6 A / AC1

Koplingsytelse

Tekniske dataTekniske data

N

Utganger koplingsaktuator 4-dobbelt C-last og 8-dobbelt C-last

Koplingsspenning : 230 V AC, 400 V AC

Koplingskapasitet 230 V AC : 16 A / AC1; 10 A / AC3

Koplingskapasitet 400 V AC : 10 A / AC1; 6 A / AC3

Koplingsytelse

Gløde-, høysp.-halogenlamper : 3680 W

Lavsp.-halogenlamper : 2000 VA

Tronic -transformatorer : 2500 W

Lysstofflamper

Kvikksølv-/natriumdamplamper

ikke kompensert; parallellkomp. : 3680 W / 200 μF

Rett til tekniske endringer forbeholdes

N

Garanti

Vi gir garanti innenfor de rammer lovens bestemmelser setter.

Vennligst send apparatet portofritt og med en feilbeskrivelse til vår sentrale kundeservice-avdeling:

seg utelukkende til myndighetene og garanterer

ingenting angaende egenskaper.
