75424004 - Elektronisches modul BERKER - Kostenlose Bedienungsanleitung

Produkttyp	Analog-Eingangsmodul
Marke	Berker
Modell	75424004
Anzahl analoger Eingänge	4
Eingangssignale	Spannung 0-1 V DC, 0-10 V DC; Strom 0-20 mA DC, 4-20 mA DC
Externe Spannungsversorgung	24 V AC ±10%, max. 170 mA
Leistungsaufnahme über Systemstecker	typ. 150 mW
Sensorversorgung (+U_s)	24 V DC, max. 100 mA
Baubreite	4 TE / 72 mm
Gewicht	ca. 150 g
Schutzart	IP 20 (EN 60529)
Umgebungstemperatur	-5 °C bis +45 °C
Lagertemperatur/Transporttemperatur	-25 °C bis +70 °C
Zulässige Luftfeuchte	max. 93 % rF, ohne Betauung
Anschlüsse Eingänge und Spannungsversorgung	Schraubklemmen, Leiterquerschnitt 0,5-4 mm² (einadrig) oder 0,34-4 mm² (feindrähtig ohne Aderendhülse)
Anschluss an das KNX/EIB-Gerät	6-poliger Systemstecker (im Lieferumfang)
Spannungsmessung Impedanz	ca. 18 kΩ
Strommessung Impedanz	ca. 100 Ω
Status-LED	Rot: leuchtend = Fehler oder Selbsttest OK je nach Phase; schnelles/langsames Blinken = Initialisierung oder nicht projektiert
Montage	Auf Hutschiene 35 x 7,5 mm (EN 50022)
Wartung und Reinigung	Mit einem trockenen Tuch reinigen; keine Scheuermittel verwenden
Sicherheit	Installation durch einen qualifizierten Elektriker; Brandschutzbestimmungen beachten; U_s und GND nicht an andere Geräte anschließen
Reparatur und Ersatzteile	Im Fehlerfall den Berker-Kundendienst kontaktieren, Gerät mit portopflichtiger Sendung und Fehlerbeschreibung einsenden
Sensor-Kompatibilität	Wetterstation KNX/EIB (Art.-Nr. 7541 40 03) oder Analog-Eingang KNX/EIB (Art.-Nr. 7541 40 04); vorkonfigurierte Sensoren: Helligkeit (WS 10H), Dämmerung (WS 10D), Temperatur (WS 10T), Wind (WS 10W), Regen (WS 10R), Feuchte/Raumtemperatur

Häufig gestellte Fragen - 75424004 BERKER

Welche Funktion hat das Analog-Eingangsmodul Berker 75424004?

Dieses Modul erweitert eine EIB-Wetterstation oder einen EIB-Analog-Eingang um vier zusätzliche Eingänge für analoge Messumformer. Es wertet Spannungssignale (0-1 V, 0-10 V) oder Stromsignale (0-20 mA, 4-20 mA) aus und überträgt die Daten an das KNX/EIB-Gerät.

Wie wird das Modul versorgt?

Das Modul benötigt eine externe Versorgung mit 24 V AC (z.B. Art.-Nr. 7591 00 01). Die maximale Leistungsaufnahme beträgt 170 mA. Diese Versorgung kann auch für die angeschlossenen Sensoren genutzt werden.

Welche Sensortypen können angeschlossen werden?

Sie können analoge Messumformer wie Helligkeitssensoren (WS 10H), Dämmerungssensoren (WS 10D), Temperatursensoren (WS 10T), Windsensoren (WS 10W), Regensensoren (WS 10R) oder Feuchte-/Raumtemperatursensoren anschließen. Andere Sensoren können mit manueller Parametereinstellung verwendet werden.

Wie wird das Modul auf einer DIN-Schiene montiert?

Befestigen Sie das Modul auf einer Hutschiene 35 x 7,5 mm nach EN 50022. Der Anschluss an das EIB-Gerät erfolgt über den mitgelieferten 6-poligen Systemstecker.

Was bedeutet der Zustand der roten LED?

Bei Inbetriebnahme: leuchtend = Selbsttest OK; schnelles Blinken = Initialisierung; langsames Blinken = Modul nicht projektiert; aus = initialisiert. Im Normalbetrieb: leuchtend = Fehler; aus = Normalbetrieb.

Kann ich das Modul im laufenden Betrieb austauschen?

Ja, Sie können ein defektes Modul während des Normalbetriebs durch ein baugleiches Modul ersetzen, nachdem Sie die Spannungsversorgung des Moduls abgeschaltet haben. Das KNX/EIB-Gerät führt nach 25 Sekunden einen erneuten Initialisierungsdurchlauf durch.

Wie hoch ist die Versorgungskapazität für externe Sensoren?

Die Klemmen +U_s und GND liefern eine Spannung von 24 V DC mit einem maximalen Strom von 100 mA. Bei Überlast oder Kurzschluss wird die Spannung abgeschaltet und nach Beseitigung des Fehlers automatisch wieder eingeschaltet.

Welche Sicherheitsvorkehrungen sind zu beachten?

Die Installation muss von einem qualifizierten Elektriker durchgeführt werden. Schließen Sie die Klemmen U_s und GND nicht an andere Geräte an. Versorgen Sie Sensoren nicht über die Klemmen Us und GND eines EIB-Geräts. Beachten Sie die Brandschutzvorschriften.

Wie reinige ich das Modul?

Reinigen Sie das Modul mit einem trockenen Tuch. Verwenden Sie keine Scheuermittel oder Lösungsmittel. Schalten Sie vor der Reinigung die Spannungsversorgung aus.

Was tun bei einem Defekt des Moduls?

Senden Sie das defekte Gerät portopflichtig mit einer Fehlerbeschreibung an den Berker-Kundendienst. Der Austausch durch ein baugleiches Modul kann während des Normalbetriebs nach Abschalten der Modulversorgung erfolgen.

BEDIENUNGSANLEITUNG 75424004 BERKER

Analogeingangsmodul 4fach

Best. Nr. 7542 40 04

825 612 11 05.2005

D GB NL F N E

Gefahrenhinweise

D

Achtung!

• Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft erfolgen. Dabei sind die geltenden Unfallverhütungsvorschriften zu beachten.
• Bei Nichtbeachtung der Installationshinweise können Brand oder andere Gefahren entstehen.
• Zerstörungsgefahr der Geräte! U_s und GND nicht mit den entsprechenden Anschlüssen eines anderen Gerätes verbinden.

An die Eingänge des Analogeingangsmoduls (E1...E4) angeschlossene Sensoren niemals über die Versorgungsklemmen U_s und GND eines angeschlossenen EIB-Geräts versorgen.

D

Funktion

• Das Analogeingangsmodul erweitert eine EIB Wetterstation Komfort Best.-Nr. 7541 40 03 oder einen EIB Analogeingang Best.-Nr. 7541 40 04 um vier zusätzliche Sensoreingänge für analoge Messwertaufnehmer.
• Die Auswertung der Messdaten sowie die Grenzwertverarbeitung erfolgt im EIB-Gerät.
• Das Analogeingangsmodul wertet sowohl Spannungs- als auch Stromsignale aus.
  Spannungssignale: 0 ... 1 V DC 0 ... 10 V DC
  Stromsignale: 0 ... 20 mA DC 4 ... 20 mA DC
• Die Stromeingänge 4 ... 20 mA können auf Drahtbruch überwacht werden (Parametereinstellung).

Montage

D

Aufschnappen auf Hutprofilschiene 35 x 7,5 mm nach DIN EN 50022

Der Anschluss eines Analogeingangsmoduls an das EIB-Gerät erfolgt ausschließlich mit dem 6-poligen Systemstecker (liegt dem Analogeingangsmodul bei).

Das Analogeingangsmodul benötigt zum Betrieb eine externe 24-V-Spannungsversorgung, z. B. Best. Nr. 7591 00 01.

Diese kann zusätzlich die angeschlossenen Sensoren wie z. B. WS 10W, WS 10R, deren Heizung oder das angeschlossene EIB-Gerät versorgen.

D

Versorgung angeschlossener Sensoren

• Angeschlossene Sensoren können über die Klemmen +U _s und GND versorgt werden (siehe Bild ①).
  Diese sind doppelt vorhanden und jeweils intern miteinander verbunden.
• Die Gesamtstromaufnahme aller hierüber versorgten Sensoren darf 100 mA nicht überschreiten.
• Bei Überlast oder Kurzschluss zwischen +U_s und GND wird die Spannung abgeschaltet. Nach Beseitigen des Fehlers schaltet die Spannung automatisch wieder ein.
• Angeschlossene Sensoren können auch fremd versorgt werden (z. B. wenn deren Stromaufnahme 100 mA übersteigt).
  Der Anschluss erfolgt zwischen den Klemmen E1... E4 und GND.

Versorgung angeschlossener Sensoren

D

Zerstörungsgefahr der Geräte!

U_s und GND nicht mit den entsprechenden Anschlüssen eines anderen Gerätes verbinden.

An die Eingänge des Analogeingangsmoduls (E1...E4) angeschlossene Sensoren niemals über die Versorgungsklemmen U_s und GND eines angeschlossenen EIB-Geräts versorgen.

D

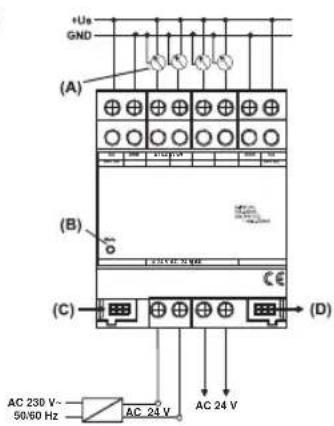

Anschlussbild

①

HUs GND (A) (B) (C) (D) AC 230 V~ 50/60 Hz AC 24 V AC 24 V

Anschluss

D

+Us : Versorgung externer Messwertaufnehmer

GND : Bezugspotential für +U und Eingänge E1... E4

E1 ... E4 : Messwerteingänge

24 V AC : externe Versorgungsspannung

(A) : Messwertaufnehmer
(B) : Status-LED (rot)
(C) : Systemverbinder, 6-polig, für Modulanschluss
(D) : Systemverbinder, 6-polig, für zukünftige Erweiterungen (ohne Funktion)

D

Installation des Analogeingangsmoduls

Bei der Installation eines Analogeingangsmoduls sind folgende Grundregeln zu beachten:

• Der Tausch eines Analogeingangsmoduls, z. B. bei einem Defekt, kann im laufenden Betrieb des Systems erfolgen (Modul spannungsfrei schalten!). Nach dem Tausch führt das KNX/EIB-Gerät nach ca. 25 s einen Reset durch. Dadurch werden alle Ein- und Ausgänge des KNX/EIB-Geräts und des angeschlossenen Moduls neu initialisiert und in den Ursprungszustand versetzt.
• Das Entfernen oder Hinzufügen von Modulen ohne Anpassung der Projektierung und anschließenden Download in das KNX/EIB-Gerät ist nicht zulässig, da es zu Fehlfunktionen des Systems führt.

Status-LED

D

Während der Inbetriebnahme des Moduls:

Ein : Modul ist betriebsbereit (Selbsttest i. O.)

Schnell blinkend : Modul wird zur Zeit initialisiert

Langsam blinkend: Modul nicht projektiert (im EIB-Gerät)

Aus : Modul ist initialisiert und in Betrieb genommen.

Voraussetzung: Zuvor muss die LED geleuchtet haben!

Normalbetrieb:

Ein : Modul ist nicht betriebsbereit

(Fehlerzustand)

Aus : Modul ist initialisiert und in Betrieb genommen.

Voraussetzung: Zuvor muss die LED geleuchtet haben!

Langsam blinkend = 1/s; Schnell blinkend = 2/s

D

Anschließbare Sensoren

Anschluss an eine KNX/EIB Wetterstation:

Bei Verwendung der nachfolgenden Messwertaufnehmer kann in der Software auf eine Voreinstellung zurückgegriffen werden.

Bei Verwendung anderer Sensoren müssen die einzustellenden Parameter zuvor ermittelt werden.

Art Einsatz Typ

Best. Nr.

Helligkeit Außen WS 10H 7590 00 53

Dämmerung Außen WS 10D 7590 00 55

Temperatur Außen WS 10T 7590 00 54

Wind Außen WS 10W 7590 00 50

Regen Außen WS 10R 7590 00 52

Feuchte/Temp. Raum 7590 00 56

Anschließbare Sensoren

D

Anschluss an einen KNX/EIB Analogeingang:

Für angeschlossene Sensoren müssen die einzustellende Parameter zuvor ermittelt werden.

Art Einsatz Typ Best. Nr.

Helligkeit Außen WS 10H 7590 00 53

Dämmerung Außen WS 10D 7590 00 55

Temperatur Außen WS 10T 7590 00 54

Wind Außen WS 10W 7590 00 50

Regen Außen WS 10R 7590 00 52

Feuchte/Temp. Raum 7590 00 56

D

Technische Daten

Versorgung

Versorgungsspannung : AC 24 V ±10 %

Stromaufnahme : max. 170 mA

Stromaufnahme am

Systemstecker : typ. 150 mW

Umgebungstemperatur : -5 °C bis +45 °C

Lager-/Transporttemperatur : -25 °C bis +70 °C

Feuchte

Umgebung/Lager/Transport : max. 93% r. F., keine Betauung

Schutzart : IP 20 nach DIN EN 60529

Einbaubreite : 4 TE / 72 mm

Gewicht : ca. 150 g

Technische Daten

D

Anschlüsse

Eingänge, Versorgung : Schraubklemmen

eindrähtig : 0,5 mm ^2 bis 4 mm ^2

feindrähtig (o. Aderendhülse) : 0,34 mm² bis 4 mm²

feindrähtig (m. Aderendhülse) : 0,14 mm² bis 2,5 mm²

Anschluss zum KNX/EIB Gerät : 6-pol. Systemstecker

Sensoreingänge

Anzahl : 4 x analog

auswertbare Sensorsignale : 0 ... 1 V DC, 0 ... 10 V DC,

0 ... 20 mA DC, 4 ... 20 mA DC

Impedanz Spannungsmessung : ca. 18 kΩ

Impedanz Strommessung : ca. 100 Ω

Versorgung ext. Sensoren (+U _s ) : 24 V DC, max. 100 mA DC

Technische Änderungen vorbehalten.

D

Gewährleistung

Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen.

Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle:

Berker GmbH & Co. KG

Abt. Service Center

Klagebach 38

D-58579 Schalksmühle

Telefon: 0 23 55 / 90 5-0

Telefax: 0 23 55 / 90 5-111
