TLWPA8630 - Adaptateur Powerline TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur CPL avec point d'accès Wi-Fi
Marque	TP-Link
Modèle	TLWPA8630
Norme CPL	HomePlug AV2 (jusqu'à 1200 Mbps)
Wi-Fi	Dual-band 2,4 GHz + 5 GHz (jusqu'à 300 + 867 Mbps)
Ports Ethernet	1 port Gigabit RJ45 (adaptateur), 1 port Gigabit RJ45 (extenseur)
Prise gigogne	Oui (prise femelle intégrée sur l'extenseur)
Boutons	Pair, Wi-Fi, Reset (cavité)
Alimentation	Intégrée (prise secteur directe)
Dimensions (L x l x H)	Environ 110 x 66 x 43 mm
Poids	Environ 220 g (unité)
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Sécurité sans fil	WPA/WPA2-PSK, WPS (copie des paramètres du routeur)
Gestion	Interface Web, application tpPLC (iOS/Android)
Conformité	Directives 2014/53/UE, 2009/125/CE, 2011/65/UE
Garantie	3 ans limitée TP-Link
Contenu de l'emballage	XL8630 (adaptateur + extenseur), câbles Ethernet, guide d'installation rapide
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Pièces détachées et réparabilité	Non démontable. Aucune pièce détachée disponible. Réparation par le SAV uniquement.

FOIRE AUX QUESTIONS - TLWPA8630 TP-LINK

Comment appairer l'adaptateur et l'extenseur CPL ?

Appuyez sur le bouton Pair de l'adaptateur pendant 1 seconde (la DEL d'alimentation clignote), puis dans les 2 minutes appuyez sur le bouton Pair de l'extenseur pendant 1 seconde. La DEL CPL s'allume fixe lorsque l'appairage est réussi.

Que faire si la DEL CPL clignote ou est rouge ?

Une DEL CPL clignotante ou rouge indique une qualité de signal médiocre. Déplacez l'extenseur sur une autre prise du même circuit électrique, de préférence proche de l'adaptateur.

Comment copier les paramètres Wi-Fi de mon routeur vers l'extenseur ?

Branchez l'extenseur près du routeur. Appuyez sur le bouton WPS du routeur, puis dans les 2 minutes appuyez 1 seconde sur le bouton Wi-Fi de l'extenseur. Les DEL Wi-Fi clignotent rapidement puis restent allumées lorsque la copie est réussie.

Puis-je brancher les adaptateurs CPL sur une multiprise ?

Non, il est recommandé de brancher les adaptateurs directement sur une prise murale. Si l'adaptateur est équipé d'une prise gigogne, vous pouvez brancher une multiprise sur cette prise femelle, mais n'y branchez pas un autre adaptateur CPL.

Comment réinitialiser l'extenseur CPL aux paramètres d'usine ?

Lorsque l'extenseur est sous tension, insérez une pointe (trombone) dans le trou de réinitialisation et maintenez le bouton Reset enfoncé jusqu'à ce que toutes les DEL s'éteignent puis se rallument. La réinitialisation est terminée.

Que faire si je n'ai pas accès à Internet via le réseau CPL ?

Vérifiez que tous les adaptateurs sont sur le même circuit électrique, que les DEL CPL sont allumées (sinon réappairez), que les connexions Ethernet sont correctes, et que votre modem/routeur a accès à Internet en le testant directement.

L'extenseur appairé ne se reconnecte pas après un déplacement. Que faire ?

Assurez-vous que tous les adaptateurs sont sur le même circuit. Réappairez-le à proximité d'un autre adaptateur, vérifiez que la DEL CPL est allumée avant de le déplacer, et éloignez-le des appareils électriques générant des interférences (séchoir, climatiseur).

Puis-je ajouter d'autres adaptateurs CPL au réseau existant ?

Oui, vous pouvez appairer des adaptateurs CPL supplémentaires en suivant la même procédure : appuyez sur Pair sur l'appareil existant puis sur le nouveau dans un délai de 2 minutes.

Comment configurer le Wi-Fi sans utiliser WPS ?

Connectez un ordinateur à l'extenseur par Ethernet ou via le Wi-Fi par défaut (SSID/mot de passe sur l'étiquette). Ouvrez un navigateur et accédez à l'interface Web (souvent http://tplinkplc.net), ou utilisez l'application tpPLC disponible sur l'App Store ou Google Play.

Quelle est la portée maximale du CPL ?

La portée du signal CPL dépend de la qualité du câblage électrique. En conditions optimales, le débit peut atteindre jusqu'à 1200 Mbps, mais la distance ne doit pas dépasser environ 300 mètres sur le même circuit. Les murs et les disjoncteurs peuvent réduire la performance.

MODE D'EMPLOI TLWPA8630 TP-LINK

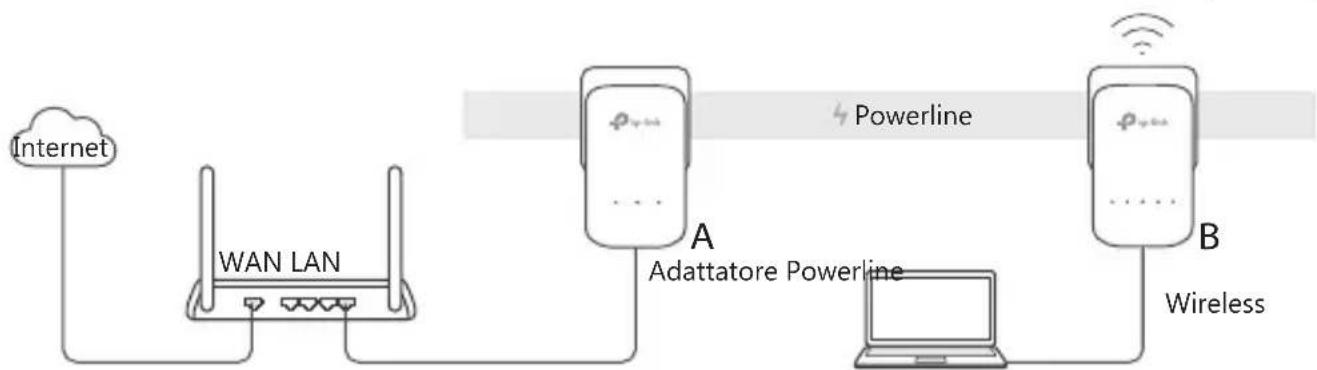

1. Connecter l'adaptateur à un port LAN du routeur à l'aide d'un cordon Ethernet.
2. Brancher les adaptateurs CPL à des prises électriques proches l'une de l'autre et reliées au même circuit électrique.
3. Appairer les adaptateurs CPL.

A. Appuyer sur le bouton Pair de l'adaptateur CPL pendant 1s. La DEL d'alimentation ⏻ se met à clignoter.

* Si la DEL d'alimentation ne clignote pas, appuyer à nouveau.

B. Dans les 2 minutes, appuyer sur le bouton Pair de l'extenseur CPL pendant 1 seconde. La DEL d'alimentation ⏻ se met à clignoter. Quand la DEL CPL ⏻ s'allume, c'est terminé.

Français

1. Repositionner l'extenseur CPL à un autre emplacement. Se connecter au réseau Wi-Fi dont le SSID et le mot de passe sont inscrits sur l'étiquette présente sur le produit.

* Une DEL CPL clignotante ou rouge indique une qualité de signal médiocre. Déplacer l'extenseur sur une autre prise.

1. Appréciez !

Astuces : Vous pouvez ajouter d'autres adaptateurs CPL au réseau CPL en appairant ces appareils.

Attention

- Ne pas brancher les adaptateurs CPL à une multiprise mais directement à des prises électriques.

- Pour les adaptateurs avec prise gigogne, brancher les multiprises sur la prise femelle des adaptateurs CPL.

Copier les paramètres Wi-Fi du routeur à l'extenseur

Si votre routeur supporte la technologie WPS, vous pouvez suivre les étapes suivantes pour copier automatiquement les paramètres Wi-Fi de votre routeur (SSID et mot de passe) vers l'extenseur CPL.

1. Brancher l'extenseur CPL à proximité de votre routeur. Appuyer sur le bouton WPS de votre routeur.
2. Dans les 2 minutes, appuyer sur le bouton Wi-Fi de l'extenseur durant 1 seconde.
3. Quand les DEL Wi-Fi 2.4GHz et 5GHz de l'extenseur clignotent rapidement pendant 3 secondes puis restent allumées, c'est terminé !

* Le Wi-Fi 5 GHz n'est pas disponible sur les produits mono bande. Pour les produits multi bandes, par défaut l'extenseur CPL copie simultanément les paramètres Wi-Fi 2.4 et 5GHz. S'il échoue à copier les deux, c'est sans doute que votre routeur ne peut cloner qu'une gamme de fréquences à la fois. Merci de vérifier le mode d'emploi de votre routeur pour obtenir de l'aide.

Remarque : Les paramètres Wi-Fi peuvent aussi être configurés via l'interface WEB de l'extenseur ou via l'application tpPLC. Vous pouvez télécharger l'app depuis l'Apple Store ou le Google Play store, ou plus simplement scanner le code QR.

FAQ (Questions Fréquentes)

Q1. Comment réinitiallalliser mon adaptateur CPL ?

R. Quand l'extenseur CPL est sous tension, maintenir appuyé son bouton Reset (à l'aide d'une pointe insérée dans la cavité dédiée) jusqu'à ce que toutes les DELs s'éteignent. Quand toutes les DELs s'éteignent puis s'allument à nouveau, la réinitialisation est achevée.

Q2, Comment dépanner l'absence d'accès à Internet vla mon réseau CPL ?

R1. Assurez vous que tous les adaptateurs CPL sont sur le même circuit électrique.

R2. Assurez vous que toutes les DEL CPL 🔒 sont allumées. si ce n'est pas le cas, réappairez adaptateur et extenseur CPL.

R3. Assurez vous que toutes les connexions physiques sont correctement réalisées.

R4. Vérifiez que la connexion internet est fonctionnelle par une connexion directe de l'ordinateur au modem/routeur.

Q3. Que faire si un extenseur CPL appalré avec succès ne se reconnecte pas au réseau CPL quand je le déplace ?

R1. Assurez vous que tous les adaptateurs CPL sont sur le même circuit électrique.

R2. Appairez le à nouveau avec un autre adaptateur ou extenseur, assurez vous que la DEL CPL est allumée avant de le déplacer ?

R3. Vérifiez toute source d'interférence, tel les séchoirs, les climatiseurs ou tout autre appareil domestique qui serait trop proche de l'un des adaptateurs ou extenseurs CPL.

Italiano

TP-Link par la présente déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/53/UE, 2009/125/CE et 2011/65/UE.

La déclaration CE de conformité originelle peut être trouvée à l'adresse http://www.tp-link.com/en/ce.

Italiano

Consignes de sécurité

• Maintenir l'appareil à l'écart de l'eau, du feu, de l'humidité ou de tout environnement chaud.
• Ne pas tenter de démonter, réparer ou modifier l'appareil.
• Ne pas utiliser l'appareil dans les zones ou les communications sans-fil sont interdites.
• La prise de courant doit être facilement accessible et se trouver à proximité de l'équipement.
• Pour les CPL avec prise gigogne, brancher la multiprise dans la prise femelle du CPL, en revanche ne pas utiliser cette prise pour y connecter en usage normal un autre CPL.
• Branchez les CPL directement sur les prises murales, et non sur des multiprises.

Merci de lire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil. Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'un usage incorrect de l'appareil. Merci d'utiliser cet appareil avec précaution, le non respect des consignes de sécurité est à vos risques et périls.

Garantie limitée de 3 ans TP-Link

Concerne les produits de marque TP-Link uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-Link garanti les matériels marqués TP-Link, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée de TROIS ANS à compter de la date d'achat par l'utilisateur final.
