TLWPA8630 - Powerline-sovitin TP-LINK - Ilmainen käyttöohje ja opas

Tuotetyyppi	CPL-sovitin Wi-Fi-tukiasemalla
Merkki	TP-Link
Malli	TLWPA8630
CPL-standardi	HomePlug AV2 (jopa 1200 Mbps)
Wi-Fi	Kaksikaistainen 2,4 GHz + 5 GHz (jopa 300 + 867 Mbps)
Ethernet-portit	1 Gigabit RJ45 -portti (sovitin), 1 Gigabit RJ45 -portti (laajennin)
Pistorasia (sisäänrakennettu)	Kyllä (sisäänrakennettu naaraspistorasia laajentimessa)
Painikkeet	Pair, Wi-Fi, Reset (kolo)
Virtalähde	Sisäänrakennettu (suora pistorasialiitäntä)
Mitat (P x L x K)	Noin 110 x 66 x 43 mm
Paino	Noin 220 g (yksikkö)
Käyttölämpötila	0 °C – 40 °C
Käyttökosteus	10 % – 90 % (ei kondensoitumista)
Langaton turvallisuus	WPA/WPA2-PSK, WPS (reitittimen asetusten kopiointi)
Hallinta	Web-käyttöliittymä, tpPLC-sovellus (iOS/Android)
Vaatimustenmukaisuus	Direktiivit 2014/53/EU, 2009/125/EY, 2011/65/EU
Takuu	3 vuoden rajoitettu TP-Link-takuu
Pakkauksen sisältö	XL8630 (sovitin + laajennin), Ethernet-kaapelit, pika-asennusopas
Huolto ja puhdistus	Puhdista kuivalla ja pehmeällä liinalla. Älä käytä kemikaaleja.
Varaosat ja korjattavuus	Ei purettavissa. Varaosia ei saatavilla. Huolto vain valtuutetun huollon kautta.

Usein kysytyt kysymykset - TLWPA8630 TP-LINK

Kuinka yhdistää CPL-sovitin ja -laajennin?

Paina sovittimen Pair-painiketta 1 sekunnin ajan (virtavalo vilkkuu), paina sitten 2 minuutin kuluessa laajentimen Pair-painiketta 1 sekunnin ajan. CPL-valo palaa tasaisena, kun yhdistäminen on onnistunut.

Mitä tehdä, jos CPL-valo vilkkuu tai on punainen?

Vilkkuva tai punainen CPL-valo osoittaa huonoa signaalin laatua. Siirrä laajennin toiseen pistorasiaan samassa sähköpiirissä, mieluiten lähellä sovitinta.

Kuinka kopioida reitittimen Wi-Fi-asetukset laajentimeen?

Kytke laajennin lähelle reititintä. Paina reitittimen WPS-painiketta, paina sitten 2 minuutin kuluessa laajentimen Wi-Fi-painiketta 1 sekunnin ajan. Wi-Fi-valot vilkkuvat nopeasti ja jäävät palamaan, kun kopiointi on onnistunut.

Voinko kytkeä CPL-sovittimet jatkojohtoon?

Ei, on suositeltavaa kytkeä sovittimet suoraan seinäpistorasiaan. Jos sovittimessa on sisäänrakennettu pistorasia, voit kytkeä jatkojohdon tähän naaraspistorasiaan, mutta älä kytke siihen toista CPL-sovitinta.

Kuinka palauttaa CPL-laajennin tehdasasetuksiin?

Kun laajennin on jännitteinen, työnnä terävä esine (paperiliitin) nollausreikään ja pidä Reset-painiketta painettuna, kunnes kaikki valot sammuvat ja syttyvät uudelleen. Nollaus on valmis.

Mitä tehdä, jos minulla ei ole Internet-yhteyttä CPL-verkon kautta?

Tarkista, että kaikki sovittimet ovat samassa sähköpiirissä, CPL-valot palavat (muuten yhdistä uudelleen), Ethernet-yhteydet ovat oikein, ja että modeemilla/reitittimellä on Internet-yhteys testaamalla se suoraan.

Yhdistetty laajennin ei muodosta yhteyttä uudelleen siirron jälkeen. Mitä tehdä?

Varmista, että kaikki sovittimet ovat samassa piirissä. Yhdistä se uudelleen lähellä toista sovitinta, tarkista, että CPL-valo palaa ennen siirtoa, ja pidä se etäällä häiriöitä aiheuttavista sähkölaitteista (hiustenkuivaaja, ilmastointilaite).

Voinko lisätä muita CPL-sovittimia olemassa olevaan verkkoon?

Kyllä, voit yhdistää muita CPL-sovittimia noudattamalla samaa menettelyä: paina Pair-painiketta olemassa olevassa laitteessa ja sitten uudessa laitteessa 2 minuutin kuluessa.

Kuinka konfiguroida Wi-Fi ilman WPS:ää?

Yhdistä tietokone laajentimeen Ethernetillä tai oletus-Wi-Fi-verkon kautta (SSID/salasana etiketissä). Avaa selain ja siirry Web-käyttöliittymään (usein http://tplinkplc.net) tai käytä tpPLC-sovellusta, joka on saatavilla App Storesta tai Google Playsta.

Mikä on CPL:n enimmäisetäisyys?

CPL-signaalin kantama riippuu sähköjohdotuksen laadusta. Optimaalisissa olosuhteissa nopeus voi olla jopa 1200 Mbps, mutta etäisyys ei saa ylittää noin 300 metriä samassa piirissä. Seinät ja katkaisijat voivat heikentää suorituskykyä.

KÄYTTÖOHJE TLWPA8630 TP-LINK

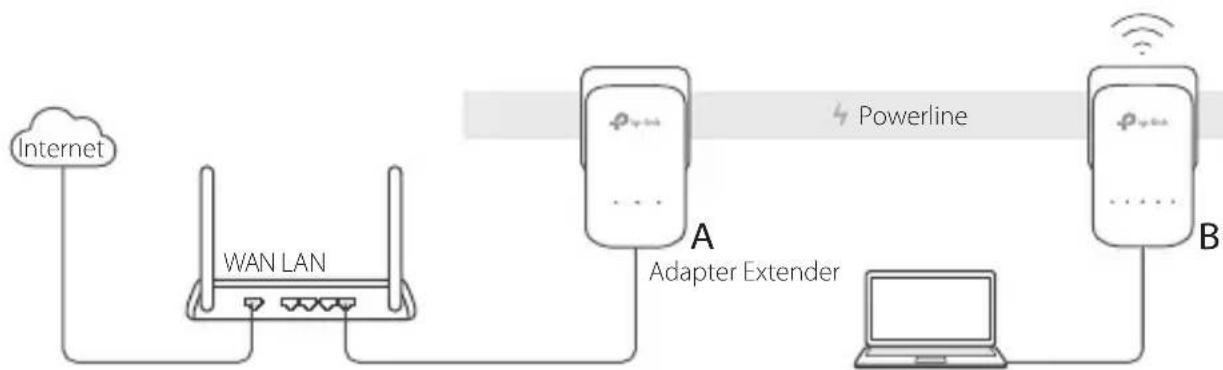

1. Kytke Powerline sovitin reitittimen LAN-porttiin Ethernet-kaapelilla.
2. Kytke Powerline-laitteet pistorasioihin lähelle toisiaan ja samaan piiriin.
3. Muodosta laitepari Powerline-laitteiden välille.

A. Paina Powerline-sovittimen Pair-painiketta 1 sekunti. Virran merkkivalo ⏻ alkaa vilkkua.

* Jos virran merkkivalo ei vilku, paina sitä uudelleen.

B. Paina 2 minuutin sisällä Powerline-laajentimen Pair-painiketta 1 sekunti. Virran merkkivalo 🏠 alkaa vilkkua. Se on valmis, kun Powerline LED syttyy.

1. Siirrä Powerline laajennin uuteen paikkaan. Yhdistä se Wi-Fi-verkkoon tuotteen etiketistä

Suomi

löytyvällä SSID:llä ja salasanalla.

* Vilkkuva tai punainen Powerline LED ilmoittaa heikosta signaalista. Siirrä laajennin toiseen paikkaan.

1. Nauti laitteesi käytöstä!

Vinkkejä: Voit lisätä Powerline-laitteita olemassa olevaan Powerline-verkkoon muodostamalla niille laiteparin.

Huomio

• Kytke Powerline-laitteet suoraan pistorasiaan ilman jatkojohtoa.
• Jos Powerline-laitteet ovat läpilaskevia, kytke jatkojohdot Powerline-laitteen integroituun pistorasiaan.

Kopioi reitittimen Wi-Fi-asetukset laajentimeen

Jos reititin tukee WPS:ää, voit kopioida reitittimen Wi-Fi-asetukset (SSID ja salasana) automaattisesti Powerline-laajentimeen seuraavasti.

1. Kytke Powerline-laajennin lähelle reititintä. Paina reitittimen WPS-painiketta.
2. Paina 2 minuutin sisällä laajentimen Wi-Fi-painiketta 1 sekunti.
3. Kun laajentimen 2,4 GHz:n Wi-Fi-merkkivalo ja 5 GHz:n Wi-Fi-merkkivalo vilkkuvat nopeasti 3 sekuntia ja palavat sitten tasaisesti, kaikki on valmista!

* 5 GHz Wi-Fi-yhteys ei ole saatavilla yhden taajuuden tuotteisiin. Usean taajuuden tuotteissa Powerline-laajennin kopioi oletuksena sekä 2,4 GHz:n että 5 GHz:n langattoman verkon asetukset samanaikaisesti. Jos molempien kopointi ei onnistu, voi olla että reititin pystyy kloonaamaan vain yhden taajuusalueen kerrallaan. Tukea saa reitittimen käyttöoppaasta.

Huomautus: Langattoman verkon asetukset voidaan myös määrittää Powerline-laajentimen verkkoliittymällä tai tpPLC-sovelluksella. Voit ladata sovelluksen App Storesta tai Google Playstä tai skannata QR-koodin.

FAQ (usein kysytyt kysymykset)

K1. Miten nollaan Powerline-laajentimen?

V. Kun laajennin on päällä, pidä Reset-painiketta painettuna (käytä neulaa, jos se on reikä), kunnes kaikki LED-valot sammuvat. Kun kaikki merkkivalot syttyvät uudelleen, laite on nollattu.

K2. Miten suoritan vianmäärityksen, jos Powerline-verkossa ei ole Internet-yhteyttä?

V1. Varmista, että kaikki sovittimet ja laajentimet ovat samassa sähköpiirissä.

V2. Varmista, että kaikki Powerline-merkkivalot 📁 palavat. Jos eivät pala, muodosta sovittimien ja laajentimien välille uudelleen laitepari.

V3. Varmista, että kaikki laiteliitännät on kytketty oikein ja tiukasti.

V4. Tarkista Internet-yhteys kytkemällä tietokone suoraan modeemiin tai reitittimeen.

K3. Mitä teen, jos laajennin, jonka parinmuodostus onnistui, ei enää muodosta yhteyttä, kun se on siirretty?

V1. Varmista, että kaikki Powerline-laitteet ovat samassa sähköpiirissä.

V2. Muodosta laitepari uudelleen toisen sovittimen tai laajentimen kanssa ja varmista, että Powerline-merkkivalo 🏠 palaa ennen sen siirtämistä.

V3. Tarkista häiriöt, kuten pesukoneet, ilmastointilaitteet ja muut laitteet, jotka saattavat olla liian lähellä jotain Powerline-sovitinta tai -laajenninta.

TP-Link ilmoittaa täten, että tämä laite noudattaa direktiivien 2014/53/EU, 2009/125/EY ja 2011/65/EU olennaisia vaatimuksia ja muita asianmukaisia ehtoja.

Alkuperäinen EU-säädöstenmukaisuusilmoitus on osoitteessa http://www.tp-link.com/en/ce.

Nederlands

Turvallisuutta koskevat tiedot

- Pidä laite poissa vedestä, tulesta, kosteudesta ja kuumasta ympäristöstä.

- Älä yritä purkaa, korjata tai muuntaa laitetta.

- Älä käytä laitetta paikassa, missä ei sallita langattomia laitteita.

- Pistoke asennetaan laitteiden lähelle ja helposti saataville.

- Yhdistä jatkojohto Passthrough-laitteiden kohdalla laitteiden integroituihin sähköpistokkeisiin, mutta saman tai eri tyypin laitteita ei tule normikäytössä kasata yhteen.

- Kytke Powerline-laitteet suoraan seinäpistokkeisiin, ei jatkojohtoihin.

Lue yllä olevat turvallisuustiedot ja noudata niitä käyttäessäsi laitetta. Emme voi taata, että laitteen virheellinen käyttö ei aiheuta onnettomuuksia tai vaurioita. Käytä tätä tuotetta varoen ja omalla vastuullasi.

TP-Link kolmen vuoden rajoitettu tuotetakuu

Vain TP-Link-merkkiset tuotteet.

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJÄ LAILLISIA OIKEUKSIA, JA HÄNELLÄ VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT OSAVALTIOITTAIN (TAI MAA- TAI ALUE-KOHTAISESTI).

SIINÄ MÄÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT

KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT.

TP-Link takaa, että TP-Link-merkkinen laitteistotuote, joka saapui alkuperäisessä pakkauksessa, ei sisällä materiaali- eikä valmistusvirheitä normaalissa, TP-Link:in ohjeiden mukaisessa käytössä, KOLMENA VUOTENA siitä päivämäärästä, jona loppukäyttäjä sen alun perin hankki.
