Produkttyp	PLC-adapter med Wi-Fi-åtkomstpunkt
Märke	TP-Link
Modell	TLWPA8630
PLC-standard	HomePlug AV2 (upp till 1200 Mbit/s)
Wi-Fi	Dualband 2,4 GHz + 5 GHz (upp till 300 + 867 Mbit/s)
Ethernet-portar	1 Gigabit RJ45-port (adapter), 1 Gigabit RJ45-port (förlängare)
Genomgående uttag	Ja (inbyggt honuttag på förlängaren)
Knappar	Pair, Wi-Fi, Reset (hål)
Strömförsörjning	Inbyggd (direkt vägguttag)
Mått (L x B x H)	Cirka 110 x 66 x 43 mm
Vikt	Cirka 220 g (enhet)
Driftstemperatur	0 °C till 40 °C
Driftsfuktighet	10 % till 90 % (icke-kondenserande)
Trådlös säkerhet	WPA/WPA2-PSK, WPS (kopiering av routerinställningar)
Hantering	Webbgränssnitt, tpPLC-app (iOS/Android)
Överensstämmelse	Direktiv 2014/53/EU, 2009/125/EG, 2011/65/EU
Garanti	3 års begränsad TP-Link-garanti
Förpackningens innehåll	XL8630 (adapter + förlängare), Ethernetkablar, snabbinstallationsguide
Underhåll och rengöring	Rengör med en torr, mjuk trasa. Använd inte kemikalier.
Reservdelar och reparerbarhet	Ej demonterbar. Inga reservdelar tillgängliga. Reparation endast via kundtjänst.

Vanliga frågor - TLWPA8630 TP-LINK

Hur paras PLC-adaptern och förlängaren ihop?

Tryck på Pair-knappen på adaptern i 1 sekund (ström-LED:n blinkar), tryck sedan inom 2 minuter på Pair-knappen på förlängaren i 1 sekund. PLC-LED:n lyser fast när ihopparningen är klar.

Vad gör jag om PLC-LED:n blinkar eller är röd?

En blinkande eller röd PLC-LED indikerar dålig signalkvalitet. Flytta förlängaren till ett annat uttag i samma elektriska krets, helst nära adaptern.

Hur kopierar jag Wi-Fi-inställningarna från min router till förlängaren?

Anslut förlängaren nära routern. Tryck på WPS-knappen på routern, tryck sedan inom 2 minuter i 1 sekund på Wi-Fi-knappen på förlängaren. Wi-Fi-LED:arna blinkar snabbt och förblir tända när kopieringen är klar.

Kan jag ansluta PLC-adaptrarna till en grenkontakt?

Nej, det rekommenderas att ansluta adaptern direkt till ett vägguttag. Om adaptern har ett genomgående uttag kan du ansluta en grenkontakt till detta honuttag, men anslut inte en annan PLC-adapter till det.

Hur återställer jag PLC-förlängaren till fabriksinställningarna?

När förlängaren är strömförsörjd, sätt in ett spetsigt föremål (t.ex. ett gem) i återställningshålet och håll Reset-knappen intryckt tills alla LED-lampor släcks och tänds igen. Återställningen är klar.

Vad gör jag om jag inte har tillgång till internet via PLC-nätverket?

Kontrollera att alla adaptrar är på samma elektriska krets, att PLC-LED:arna lyser (annars para ihop dem igen), att Ethernet-anslutningarna är korrekta och att din modem/router har internetåtkomst genom att testa den direkt.

Den ihopparade förlängaren återansluter inte efter flytt. Vad gör jag?

Se till att alla adaptrar är på samma krets. Para ihop den igen nära en annan adapter, kontrollera att PLC-LED:n lyser innan du flyttar den, och håll den borta från elektriska apparater som orsakar störningar (torktumlare, luftkonditionering).

Kan jag lägga till fler PLC-adaptrar till det befintliga nätverket?

Ja, du kan para ihop ytterligare PLC-adaptrar genom att följa samma procedur: tryck på Pair på den befintliga enheten och sedan på den nya inom 2 minuter.

Hur konfigurerar jag Wi-Fi utan att använda WPS?

Anslut en dator till förlängaren via Ethernet eller via standard-Wi-Fi (SSID/lösenord finns på etiketten). Öppna en webbläsare och gå till webbgränssnittet (ofta http://tplinkplc.net), eller använd tpPLC-appen som finns på App Store eller Google Play.

Vad är den maximala räckvidden för PLC?

PLC-signalens räckvidd beror på kvaliteten på den elektriska ledningen. Under optimala förhållanden kan hastigheten nå upp till 1200 Mbit/s, men avståndet bör inte överstiga cirka 300 meter på samma krets. Väggar och strömbrytare kan minska prestandan.

BRUKSANVISNING TLWPA8630 TP-LINK

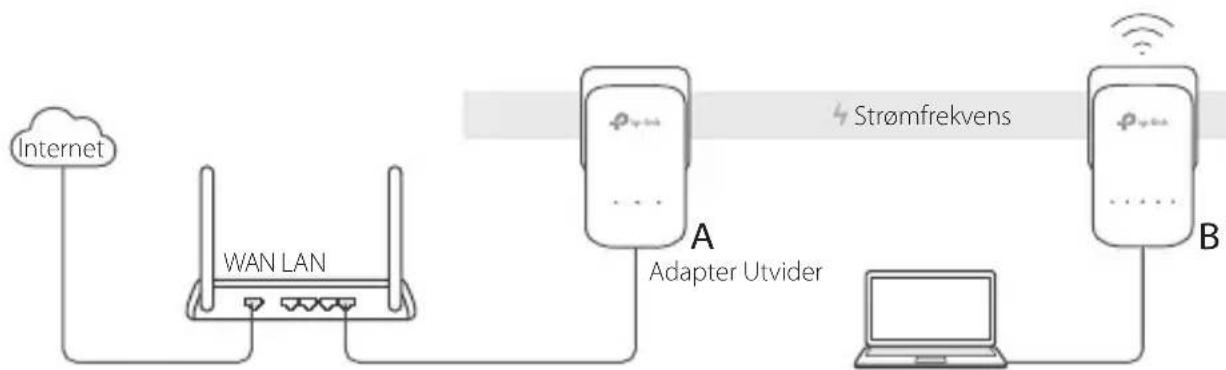

1. Anslut adaptern till en LAN-port i routern med en ethernet-kabel.
2. Anslut powerline-enheterna i vägguttag nära varandra och på samma elanläggning.
3. Para ihop powerline-enheterna.

A. Tryck på knappen Pair på powerline-adaptern i 1 sekund. Strömindikatorn ⏻ börjar blinka.

* Om lysdioden inte blinkar, tryck på den igen.

B. Tryck på knappen Pair på powerlineadaptern i 1 sekund inom loppet av två minuter. Strömindikatorn ⏻ börjar blinka. När powerline-lampan lyser är den färdig.

1. Flytta powerline-extendern till en annan plats. Anslut till wi-fi med det SSID och lösenord

Svenska

som står på produktetiketten.

* En blinkande eller röd powerline-lampa 📁 indikerar om signalen är svag. Flytta extendern till en annan plats.

5. Njut!

Tips: Du kan lägga till fler powerline-enheter i det befintliga nätverket via elnätet genom att para ihop enheterna.

Obs:

• Sätt in powerline-enheter direkt i vägguttag, inte via grenuttag.
• För passthrough-powerline-enheter, anslut grenuttag i powerline-enheternas integrerade eluttag.

Kopiera Wi-Fi-inställningarna från routern till extendern

Om routern stöder WPS kan du följa stegen nedan för att automatiskt kopiera routerns WiFi-inställningar (SSID och lösenord) till powerline-extendern.

1. Anslut powerline-extendern nära routern. Tryck på WPS-knappen på routern.

2. Tryck på knappen Pair på powerlineadaptern i 1 sekund inom loppet av två minuter.

3. När 2,4 GHz Wi-Fi LED och 5GHz Wi-Fi LED på extendern blinkar snabbt i 3 sekunder och sedan lyser är det klart!

* 5 GHz Wi-Fi är inte tillgängligt på enkelbandsprodukter. För flerbandsprodukter kopierar powerline-extendern både 2,4 GHz- och 5 GHz-inställningar på samma gång. Om det inte går att kopiera båda så kan din router troligen bara kopiera ett band i taget. Se routerns manual för information och hjälp.

Obs! De trådlösa inställningarna kan även konfigureras via powerline-extenderns webbgränssnitt eller via tpPLC-appen. Du kan hämta program från App Store eller Google, eller helt enkelt genom att scanna rutkoden till höger.

FAQ (Vanliga frågor)

Q1. Hur återställer jag min powerline-extender?

A. Tryck och håll in Reset (med en nål om den är hålformad) när extendern är påslagen tills alla lampor slocknar. När alla lysdioder börjar lysa igen är återställningen klar.

Q2. Hur skall jag felsöka om det inte finns internetanslutning via elnätet i mitt nätverk?

A1. Se till att alla adaptrar och extendrar sitter i samma elanläggning.

A2. Se till att alla powerline-dioder 🏠 lyser. Para annars ihop dina adaptrar och extendrar igen.

A3. Kontrollera att alla kablar och enheter är ordentligt anslutna.

A4. Kontrollera att du har en internetanslutning genom att ansluta datorn direkt till modemet eller routern.

Q3. Vad kan jag göra om en parad extender inte kopplar in igen efter att den flyttats?

A1. Se till att alla enheter sitter i samma elanläggning.

A2. Para ihop enheterna igen med en annan adapter eller extender, och kontrollera att powerline-dioden lyser innan du flyttar den.

A3. Kontrollera att eventuella störningar, som lampor med dimmers, tvättmaskiner, luftkonditioneringsapparater eller andra hushållsapparater inte är för nära en av powerline-adaptrarna eller -extendrarna.

Norsk

TP-Link deklarerar att denna enhet är i överensstämmelse med de grundläggande kraven och andra relevanta bestämmelser i direktiv 2014/53/EU, 2009/125/EG och 2011/65/EU.

Den ursprungliga EU-försäkran om överensstämmelse kan hittas på http://www.tp-link.com/en/ce.

Norsk

• Håll enheten borta från vatten, eld, fukt eller varma miljöer.
• Försök inte att montera isär, reparera eller modifiera enheten.
• Använd inte enheten där trådlösa enheter inte är tillåtna.
• Eluttaget måste installeras nära utrustningen och vara lättillgänglig.
• Grenuttag kan anslutas till passthrough-enheters integrerade eluttag, men stapla inte enheter av samma eller annan typ vid normalt bruk.
• Anslut powerline-enheter direkt i vägganslutna eluttag, inte i förgreningskontakter.

Läs och följ ovanstående säkerhetsinformation när du använder enheten. Vi kan inte garantera att inga olyckor eller skador kan inträffa till följd av felaktig användning av produkten. Använd den här produkten med omsorg och på eget ansvar.

TP-Link tre års begränsad produktgaranti

Enbart för produkter av märket TP-Link.

DEN HÄR GARANTIN GER DIG SPECIFIKA FORMELLA RÄTTIGHETER OCH DU KAN HA ANDRA RÄTTIGHETER SOM VARIERAR FRÅN LAND TILL LAND (ELLER STAT ELLER PROVINS).

I DEN OMFATTNING SOM LOKALA LAGAR TILLÄTER ÄR DENNA GARANTI OCH GOTTGÖRANDEN EXKLUSIVA OCH I STÄLLET FÖR ALLA ANDRA GARANTIER, GOTTGÖRANDEN OCH VILLKOR.

TP-Link garanterar maskinvara av märket TP-Link i sin originalförpackning mot defekter i material eller sammansättning vid normal användning enligt TP-Links riktlinjer under en period på TRE ÅR från det ursprungliga inköpsdatumet för slutanvändaren.
