TLWPA8630 - Adattatore Powerline TP-LINK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Adattatore CPL con punto di accesso Wi-Fi
Marca	TP-Link
Modello	TLWPA8630
Standard CPL	HomePlug AV2 (fino a 1200 Mbps)
Wi-Fi	Dual-band 2,4 GHz + 5 GHz (fino a 300 + 867 Mbps)
Porte Ethernet	1 porta Gigabit RJ45 (adattatore), 1 porta Gigabit RJ45 (extender)
Presa passante	Sì (presa femmina integrata sull'extender)
Pulsanti	Pair, Wi-Fi, Reset (incavo)
Alimentazione	Integrata (presa a muro diretta)
Dimensioni (L x l x H)	Circa 110 x 66 x 43 mm
Peso	Circa 220 g (unità)
Temperatura di funzionamento	Da 0 °C a 40 °C
Umidità di funzionamento	Dal 10% al 90% (senza condensa)
Sicurezza wireless	WPA/WPA2-PSK, WPS (copia delle impostazioni del router)
Gestione	Interfaccia web, app tpPLC (iOS/Android)
Conformità	Direttive 2014/53/UE, 2009/125/CE, 2011/65/UE
Garanzia	3 anni limitata TP-Link
Contenuto della confezione	XL8630 (adattatore + extender), cavi Ethernet, guida rapida all'installazione
Manutenzione e pulizia	Pulire con un panno asciutto e morbido. Non utilizzare prodotti chimici.
Pezzi di ricambio e riparabilità	Non smontabile. Nessun pezzo di ricambio disponibile. Riparazione solo tramite assistenza.

Domande frequenti - TLWPA8630 TP-LINK

Come appaiare l'adattatore e l'extender CPL?

Premere il pulsante Pair dell'adattatore per 1 secondo (il LED di alimentazione lampeggia), quindi entro 2 minuti premere il pulsante Pair dell'extender per 1 secondo. Il LED CPL rimane acceso fisso quando l'appaiamento è riuscito.

Cosa fare se il LED CPL lampeggia o è rosso?

Un LED CPL lampeggiante o rosso indica una qualità del segnale scarsa. Spostare l'extender su un'altra presa dello stesso circuito elettrico, preferibilmente vicino all'adattatore.

Come copiare le impostazioni Wi-Fi del router sull'extender?

Collegare l'extender vicino al router. Premere il pulsante WPS del router, quindi entro 2 minuti premere per 1 secondo il pulsante Wi-Fi dell'extender. I LED Wi-Fi lampeggiano rapidamente e rimangono accesi quando la copia è riuscita.

Posso collegare gli adattatori CPL a una multipresa?

No, si consiglia di collegare gli adattatori direttamente a una presa a muro. Se l'adattatore è dotato di presa passante, è possibile collegare una multipresa a questa presa femmina, ma non collegare un altro adattatore CPL.

Come ripristinare l'extender CPL alle impostazioni di fabbrica?

Quando l'extender è alimentato, inserire una punta (graffetta) nel foro di reset e tenere premuto il pulsante Reset finché tutti i LED non si spengono e si riaccendono. Il ripristino è completo.

Cosa fare se non ho accesso a Internet tramite la rete CPL?

Verificare che tutti gli adattatori siano sullo stesso circuito elettrico, che i LED CPL siano accesi (altrimenti riappaiarli), che i collegamenti Ethernet siano corretti e che il modem/router abbia accesso a Internet testandolo direttamente.

L'extender appaiato non si riconnette dopo uno spostamento. Cosa fare?

Assicurarsi che tutti gli adattatori siano sullo stesso circuito. Riappaiarlo vicino a un altro adattatore, verificare che il LED CPL sia acceso prima di spostarlo e allontanarlo da apparecchi elettrici che generano interferenze (asciugacapelli, condizionatore).

Posso aggiungere altri adattatori CPL alla rete esistente?

Sì, è possibile appaiare ulteriori adattatori CPL seguendo la stessa procedura: premere Pair sul dispositivo esistente e poi sul nuovo entro 2 minuti.

Come configurare il Wi-Fi senza usare WPS?

Collegare un computer all'extender tramite Ethernet o tramite Wi-Fi predefinito (SSID/password sull'etichetta). Aprire un browser e accedere all'interfaccia web (spesso http://tplinkplc.net), oppure utilizzare l'app tpPLC disponibile sull'App Store o Google Play.

Qual è la portata massima del CPL?

La portata del segnale CPL dipende dalla qualità del cablaggio elettrico. In condizioni ottimali, la velocità può raggiungere fino a 1200 Mbps, ma la distanza non deve superare circa 300 metri sullo stesso circuito. Muri e interruttori possono ridurre le prestazioni.

MANUALE UTENTE TLWPA8630 TP-LINK

TP-Link Italia S.r.l. Via Gobetti 2/A 20063 Cernusco sul Naviglio (MI)

TP-Link France SARL 16-18 avenue Morane Saulnier, 78140 Vélizy-Villacoublay, France

1. Collegiate il powerline Ethernet ad una porta LAN del modem/router mediante un cavo di rete Ethernet.
2. Inserite i dispositivi powerline in prese elettriche a muro adiacenti.
3. Premete il tasto Pair sul powerline Ethernet. Il LED Power ⏻ inizierà a lampeggiare.
4. Premete il tasto Pair sul powerline wireless. Il LED Power ⏻ inizierà a lampeggiare.
5. Entro 2 minuti, entrambi i LED Powerline 🏠 devono accendersi.
6. Per estendere la rete Wi-Fi del modem/router, premete il tasto WPS sul modem/router per attivare WPS (fate riferimento alla guida utente del modem/

Italiano

router in caso di difficoltà), quindi premete il tasto Wi-Fi sul powerline wireless.

1. A seconda del tipo di rete emessa dal modem/router wireless, verificate che i LED Wi-Fi 2.4GHz e/o 5GHz del powerline wireless lampeggino velocemente e che poi rimangano accesi fissi.
2. Infilate il powerline wireless nella presa elettrica desiderata.
3. Verificate nuovamente lo stato di entrambi i LED Powerline 📁.

Consigli d'uso

• Si consiglia di collegare tutti i powerline alle prese da 10A (prese piccole) o di collegare tutti i powerline alle prese da 10/16A (ibride o grandi).
• Un LED Powerline 🔒 lampeggiante o rosso indica una bassa intensità del segnale. Se possibile, collegate il powerline ad un'altra presa.
• Inserite i dispositivi powerline direttamente nelle prese a muro, evitando multiprese.
• Se è necessario l'utilizzo di una multipresa, occorre utilizzare modelli powerline con presa elettrica integrata passante alla quale è possibile collegare la multipresa.

Italiano

- Il Wi-Fi 5GHz non è disponibile nei prodotti single-band. Per i prodotti multiple-band, l'extender powerline clona contemporaneamente le reti Wi-Fi 2.4GHz e 5GHz Alcuni modem/router permettono di clonare solamente una rete alla volta. Consultate la guida utente del router per ulteriori informazioni.

- Se il modem/router non supporta WPS, potete configurare le impostazioni wireless da computer mediante l'interfaccia web del powerline wireless, raggiungibile tramite l'utility Powerline Scan o da smarthpone o tablet con l'app tpPLC.

• L'utility tpPLC è scaricabile alla pagina http://www.tp-link.it/download-center.html.

- L'app tpPLC è invece disponibile visitando App Store e Google Play o scansionando il codice QR.

1. Cosa fare se non c'è connessione Internet tramite rete powerline?

Varificate che tutti i dispositivi powerline siano connessi allo stesso impianto elettrico.

Varificate che tutti i LED Powerline 📁 siano accesi.

Verificate che il cablaggio sia corretto.

Verificate la connessione Internet collegando il computer direttamente al modem/router.

Mantenendo i powerline accesi, resettateli premendo il tasto RESET (se presente) o il tasto PAIR (se non presente il tasto reset) per 12 secondi, quindi ripetete la procedura d'installazione.

1. Cosa posso fare se un dispositivo powerline accoppiato con successo non si riconnette una volta riposizionato?

Varificate che tutti i dispositivi powerline siano connessi allo stesso impianto elettrico.

Provate a cambiare le prese elettriche cui sono connessi i dispositivi powerline.

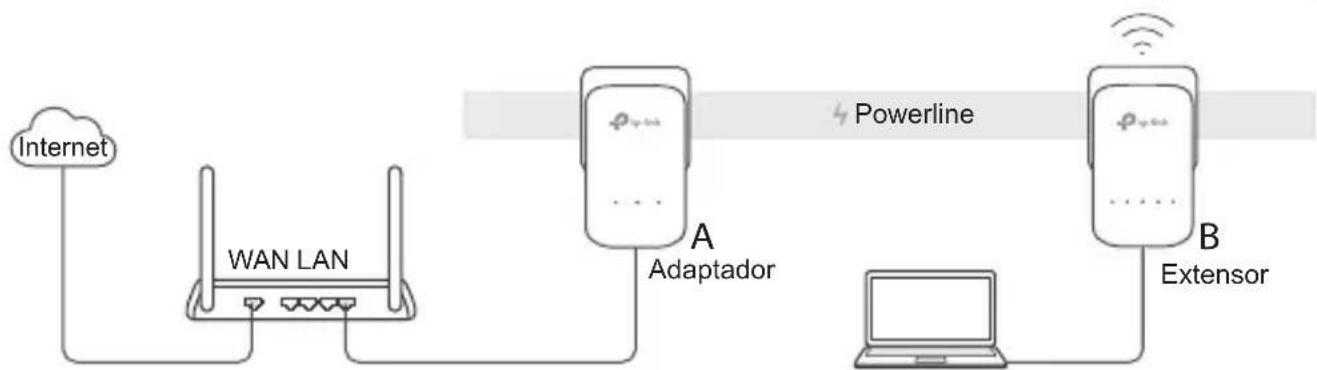


TP-Link dichiara che questo dispositivo è conforme ai requisti fondamentali e alle altre disposizioni delle direttive 2014/53/UE, 2009/125/CE e 2011/65/UE.

La dichiarazione di conformità EU originale si trova in http://www.tp-link.com/en/ce.

Português

Informazioni di Sicurezza

• Tenete il dispositivo lontano da acqua, fuoco, umidità e ambienti troppo caldi.
  • Non provate a disassemblare, riparare o modificare il dispositivo.
• Non usate il dispositivo dove non è consentito l'uso di dispositivi wireless.
• La presa elettrica dovrà essere installata vicino al dispositivo e facilmente accessibile.

- Per i dispositivi passthrough, potete collegare le strisce multipresa alle prese elettriche integrate nei dispositivi, ma non potete collegare altri dispositivi del medesimo o di altro tipo.

- Inserite i dispositivi powerline direttamente nelle prese elettriche a muro ed evitate strisce multipresa, triple o altri adattatori elettrici.

Leggete e seguite le informazioni di sicurezza sopra indicate quando utilizzate il dispositivo. Non possiamo garantire che non accadano incidenti o danni se is usa in modo improprio il dispositivo. Utilizzate questo prodotto con cura e lo fate funzionare a vostro rischio.

Garanzia limitata 3 anni

Esclusivamente per prodotti marchiati TP-Link.

LA PRESENTE GARANZIA CONFERISCE SPECIFICI DIRITTI LEGALI, IN AGGIUNTA AI DIRITTI PREVISTI DALLA LOCALE LEGISLAZIONE.

NEI LIMITI CONSENTITI DALLA LEGGE, LA PRESENTE GARANZIA ED I RIMEDI INDICATI SONO ESCLUSIVI ED IN LUOGO A TUTTE LE ALTRE GARANZIE, RIMEDI E CONDIZIONI.

TP-Link garantisce i soli prodotti hardware marchiati TP-Link venduti nella rispettiva confezione originale non compromessa ed utilizzati secondo le linee guida illustrate, per un periodo di 3 anni dalla data riportata sulla prova d'acquisto da parte dell'utente finale.
