Produkttyp	Powerline-Adapter mit Wi-Fi-Zugangspunkt
Marke	TP-Link
Modell	TLWPA8630
Powerline-Standard	HomePlug AV2 (bis zu 1200 Mbit/s)
Wi-Fi	Dual-Band 2,4 GHz + 5 GHz (bis zu 300 + 867 Mbit/s)
Ethernet-Anschlüsse	1 Gigabit-RJ45-Port (Adapter), 1 Gigabit-RJ45-Port (Extender)
Durchgangssteckdose	Ja (integrierte Steckdose am Extender)
Tasten	Pair, Wi-Fi, Reset (Vertiefung)
Stromversorgung	Integriert (direkte Steckdose)
Abmessungen (B x T x H)	Ca. 110 x 66 x 43 mm
Gewicht	Ca. 220 g (Einheit)
Betriebstemperatur	0 °C bis 40 °C
Betriebsfeuchtigkeit	10 % bis 90 % (nicht kondensierend)
Drahtlossicherheit	WPA/WPA2-PSK, WPS (Kopieren der Router-Einstellungen)
Verwaltung	Weboberfläche, tpPLC-App (iOS/Android)
Konformität	Richtlinien 2014/53/EU, 2009/125/EG, 2011/65/EU
Garantie	3 Jahre eingeschränkte TP-Link-Garantie
Lieferumfang	XL8630 (Adapter + Extender), Ethernet-Kabel, Schnellinstallationsanleitung
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Keine chemischen Reinigungsmittel verwenden.
Ersatzteile und Reparierbarkeit	Nicht zerlegbar. Keine Ersatzteile verfügbar. Reparatur nur durch den Kundendienst.

Häufig gestellte Fragen - TLWPA8630 TP-LINK

Wie verbinde ich den Adapter und den Powerline-Extender?

Drücken Sie die Pair-Taste am Adapter für 1 Sekunde (die Strom-LED blinkt), drücken Sie dann innerhalb von 2 Minuten die Pair-Taste am Extender für 1 Sekunde. Die Powerline-LED leuchtet dauerhaft, wenn die Verbindung erfolgreich ist.

Was tun, wenn die Powerline-LED blinkt oder rot leuchtet?

Eine blinkende oder rote Powerline-LED zeigt eine schlechte Signalqualität an. Versetzen Sie den Extender auf eine andere Steckdose im selben Stromkreis, vorzugsweise in der Nähe des Adapters.

Wie kopiere ich die Wi-Fi-Einstellungen meines Routers auf den Extender?

Schließen Sie den Extender in der Nähe des Routers an. Drücken Sie die WPS-Taste am Router, drücken Sie dann innerhalb von 2 Minuten 1 Sekunde lang die Wi-Fi-Taste am Extender. Die Wi-Fi-LEDs blinken schnell und leuchten dauerhaft, wenn das Kopieren erfolgreich ist.

Kann ich die Powerline-Adapter an eine Steckerleiste anschließen?

Nein, es wird empfohlen, die Adapter direkt an eine Wandsteckdose anzuschließen. Wenn der Adapter über eine Durchgangssteckdose verfügt, können Sie eine Steckerleiste an diese Buchse anschließen, jedoch keinen weiteren Powerline-Adapter.

Wie setze ich den Powerline-Extender auf die Werkseinstellungen zurück?

Wenn der Extender eingeschaltet ist, stecken Sie eine Spitze (Büroklammer) in das Reset-Loch und halten Sie die Reset-Taste gedrückt, bis alle LEDs erlöschen und dann wieder aufleuchten. Der Reset ist abgeschlossen.

Was tun, wenn ich über das Powerline-Netzwerk keinen Internetzugang habe?

Überprüfen Sie, ob alle Adapter im selben Stromkreis sind, ob die Powerline-LEDs leuchten (sonst erneut verbinden), ob die Ethernet-Verbindungen korrekt sind und ob Ihr Modem/Router Zugang zum Internet hat, indem Sie es direkt testen.

Der verbundene Extender stellt nach einem Standortwechsel keine Verbindung wieder her. Was tun?

Stellen Sie sicher, dass alle Adapter im selben Stromkreis sind. Verbinden Sie ihn erneut in der Nähe eines anderen Adapters, überprüfen Sie, ob die Powerline-LED leuchtet, bevor Sie ihn versetzen, und halten Sie ihn von elektrischen Geräten fern, die Störungen verursachen (Trockner, Klimaanlage).

Kann ich weitere Powerline-Adapter zum vorhandenen Netzwerk hinzufügen?

Ja, Sie können zusätzliche Powerline-Adapter nach dem gleichen Verfahren verbinden: Drücken Sie Pair am vorhandenen Gerät und dann innerhalb von 2 Minuten am neuen Gerät.

Wie konfiguriere ich das Wi-Fi ohne Verwendung von WPS?

Verbinden Sie einen Computer per Ethernet oder über das Standard-Wi-Fi (SSID/Passwort auf dem Etikett) mit dem Extender. Öffnen Sie einen Browser und rufen Sie die Weboberfläche auf (oft http://tplinkplc.net), oder verwenden Sie die tpPLC-App, die im App Store oder Google Play erhältlich ist.

Was ist die maximale Reichweite des Powerline?

Die Reichweite des Powerline-Signals hängt von der Qualität der elektrischen Verkabelung ab. Unter optimalen Bedingungen kann die Geschwindigkeit bis zu 1200 Mbit/s erreichen, aber die Entfernung sollte auf demselben Stromkreis etwa 300 Meter nicht überschreiten. Wände und Schutzschalter können die Leistung beeinträchtigen.

BEDIENUNGSANLEITUNG TLWPA8630 TP-LINK

TP-Link Deutschland GmbH Robert-Bosch-Straße 9, 65719 Hofheim am Taunus, Germany

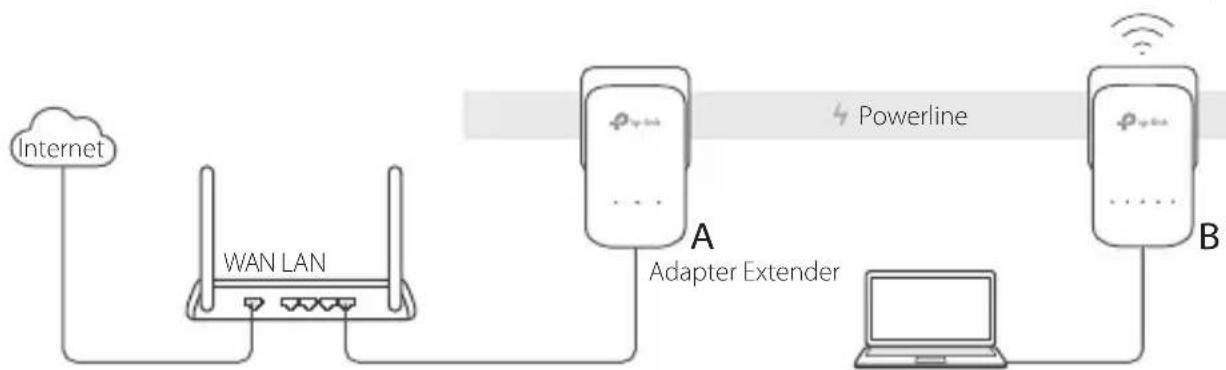

1. Verbinden Sie den Adapter mit einem LAN-Port Ihres Routers mittels eines Ethernetkabels.

2. Schließen Sie die Powerlinegeräte an Steckdosen an, die möglichst nahe beieinander und im selben Stromkreis liegen.

3. Paaren Sie die Powerlinegeräte.

A. Drücken Sie die Pair-Taste des Powerlineadapters für 1 Sekunde. Die Power-LED ⏻ beginnt zu blinken.

* Blinkt die Power-LED nicht, drücken Sie sie erneut.

B. Drücken Sie innerhalb von 2 Minuten die Pair-Taste des Powerline-Extenders für 1 Sekunde. Die Power-LED ⏻ beginnt zu blinken. Wenn die Powerline-LED ⏱ leuchtet, sind Sie fertig.

Deutsch

1. Platzieren Sie den Powerline-Extender an einer anderen Stelle. Verbinden Sie sich mit Hilfe von SSID und Passwort, die Sie auf dem Produktetikett finden, mit Ihrem WLAN.

* Eine blinkende bzw. rot leuchtende Powerline-LED 🔒 zeigt eine zu geringe Signalstärke an. Platzieren Sie den Extender bitte an einem günstigeren Ort.

1. Fertig!

Hinweis: Um weitere Geräte in Ihr Netz einzubinden, wiederholen Sie diese Schritte für jedes einzelne.

Vorsicht

• Stecken Sie Ihre Powerline-Adapter immer direkt in Wandsteckdosen. Verwenden Sie keine Mehrfachsteckdosen.
• Haben Sie ein Gerät mit Frontsteckdose, können Sie an diese eine Mehrfachsteckdose anschließen.

WLAN-Einstellungen vom Router zum Extender kopieren

Unterstützt Ihr Router WPS, können Sie so verfahren, um die WLAN-Einstellungen Ihres Routers (SSID und Passwort) automatisch auf Ihren Powerline-Extender zu kopieren.

1. Schließen Sie den Powerline-Extender in der Nähe Ihres Routers an. Drücken Sie die WPS-Taste Ihres Routers.

2. Drücken Sie in den nächsten 2 Minuten für 1 Sekunde die Wi-Fi-Taste am Extender.

3. Wenn die 2,4GHz- und die 5GHz-Wi-Fi-LED des Extenders für 3 Sekunden schnell blinken und dann permanent leuchten, ist der Vorgang erfolgreich abgeschlossen.

* 5GHz-WLAN ist bei Single-Band-Produkten nicht verfügbar. Handelt es sich um ein Mehrband-Produkt, kopiert der Powerline-Extender standardmäßig sowohl Ihre 2,4- als auch Ihre 5GHz-WLAN-Einstellungen zugleich. Falls dies nicht funktioniert, kann möglicherweise nur ein Band zugleich bearbeitet werden. Bitte schauen Sie hierfür im Handbuch Ihres Routers nach.

Hinweis: Die WLAN-Einstellungen können auch über die Weboberfläche des Powerline-Extenders oder die App tpPLC getätigt werden. Die App können Sie aus Ihrem Store oder durch Scannen des QR-Codes herunterladen.

FAQ (Häufig gestellte Fragen)

F1. Wie setze ich meinen Powerline-Extender zurück?

A. Drücken Sie, während der Extender läuft, die Reset-Taste (bei einigen Modellen brauchen Sie hierfür einen spitzen Gegenstand), bis alle LEDs ausgehen. Warten Sie dann auf den gewohnten LED-Status.

F2. Was kann ich tun, wenn mein Powerlinenetz keine Internetverbindung hat?

A1. Stellen Sie sicher, dass alle Powerlineadapter und -extender sich im selben Stromkreis befinden.

A2. Stellen Sie sicher, dass die Powerline-LEDs ↙ Ihrer Geräte leuchten. Tun sie dies nicht, starten Sie den Paarungsvorgang erneut.

A3. Stellen Sie sicher, dass sämtliche Kabel richtig angeschlossen sind.

A4. Überprüfen Sie, ob Sie direkt an Ihrem Modem bzw. Router eine Internetverbindung haben.

F3. Was kann ich tun, wenn ein erfolgreich gepaarter Adapter nach Replatzierung keine Verbindung mehr aufbaut?

A1. Vergewissern Sie sich, dass alle Powerlineadapter im gleichen Stromkreis betrieben werden.

A2. Paaren Sie ihn erneut und stellen Sie sicher, dass die Powerline-LED 📊 vor der Replatzierung leuchtet.

A3. Überprüfen Sie mögliche Interferenzquellen wie Waschmaschinen, Klimageräte usw. und betreiben Sie diese möglichst weit von Ihren Powerlinegeräten entfernt.

English

TP-Link erklärt hiermit, dass dieses Gerät die Grundanforderungen und andere relevante Vorgaben der Richtlinien 2014/53/EU, 2009/125/EG und 2011/65/EU erfüllt.

Die Original-EU-Konformitätserklärung kann in englischer Sprache hier heruntergeladen werden:

http://www.tp-link.com/en/ce.

English

Sicherheitsinformationen

• Halten Sie das Gerät fern von Wasser, Feuchtigkeit, Feuer oder sehr warmen Umgebungen.
• Versuchen Sie nicht, das Gerät auseinanderzunehmen oder zu manipulieren.
• Betreiben Sie das Gerät nur an Orten, wo dies erlaubt ist.

• Die verwendete Steckdose muss sich nah am Gerät befinden und leicht zugänglich sein.
- Hat Ihr Gerät eine Frontsteckdose, können Sie an dieses eine Mehrfachsteckdose anschließen, aber Ihre Geräte dürfen nicht anderweitig hintereinander gesteckt werden.
- Stecken Sie Ihre Powerlineadapter direkt in Ihre Wandsteckdosen statt in Mehrfachsteckdosen.
Bitte folgen Sie diesen Anweisungen, wenn sie das Gerät betreiben. Bei unsachgemäßer Verwendung können wir nicht garantieren, dass keine Unfälle oder Schäden auftreten. Behandeln Sie das Gerät pfleglich und auf eigene Gefahr.

3 Jahre eingeschränkte Produktgarantie von TP-Link

Nur für Original-TP-Link-Produkte.

DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN. BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-Link garantiert für einen einwandfreien Zustand von originalverpackten TP-Link-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt, über einen Zeitraum von 3 Jahren ab Kauf durch den Endverbraucher.
