Tipo de produto	Adaptador CPL com ponto de acesso Wi-Fi
Marca	TP-Link
Modelo	TLWPA8630
Norma CPL	HomePlug AV2 (até 1200 Mbps)
Wi-Fi	Dual-band 2,4 GHz + 5 GHz (até 300 + 867 Mbps)
Portas Ethernet	1 porta Gigabit RJ45 (adaptador), 1 porta Gigabit RJ45 (extensor)
Tomada pass-through	Sim (tomada fêmea integrada no extensor)
Botões	Pair, Wi-Fi, Reset (orifício)
Alimentação	Integrada (tomada elétrica direta)
Dimensões (C x L x A)	Aproximadamente 110 x 66 x 43 mm
Peso	Aproximadamente 220 g (unidade)
Temperatura de operação	0 °C a 40 °C
Umidade de operação	10 % a 90 % (sem condensação)
Segurança sem fio	WPA/WPA2-PSK, WPS (cópia das configurações do roteador)
Gerenciamento	Interface Web, aplicativo tpPLC (iOS/Android)
Conformidade	Diretivas 2014/53/UE, 2009/125/CE, 2011/65/UE
Garantia	3 anos limitada TP-Link
Conteúdo da embalagem	XL8630 (adaptador + extensor), cabos Ethernet, guia de instalação rápida
Manutenção e limpeza	Limpar com um pano seco e macio. Não usar produtos químicos.
Peças sobressalentes e reparabilidade	Não desmontável. Nenhuma peça de reposição disponível. Reparo apenas pelo serviço de assistência técnica.

Perguntas frequentes - TLWPA8630 TP-LINK

Como emparelhar o adaptador e o extensor CPL?

Pressione o botão Pair do adaptador por 1 segundo (o LED de alimentação pisca), e dentro de 2 minutos pressione o botão Pair do extensor por 1 segundo. O LED CPL acende fixo quando o emparelhamento for bem-sucedido.

O que fazer se o LED CPL piscar ou estiver vermelho?

Um LED CPL piscando ou vermelho indica qualidade de sinal ruim. Mova o extensor para outra tomada do mesmo circuito elétrico, de preferência perto do adaptador.

Como copiar as configurações Wi-Fi do meu roteador para o extensor?

Conecte o extensor perto do roteador. Pressione o botão WPS do roteador e, dentro de 2 minutos, pressione por 1 segundo o botão Wi-Fi do extensor. Os LEDs Wi-Fi piscam rapidamente e depois permanecem acesos quando a cópia for bem-sucedida.

Posso conectar os adaptadores CPL em uma régua de tomadas?

Não, é recomendado conectar os adaptadores diretamente em uma tomada de parede. Se o adaptador tiver uma tomada pass-through, você pode conectar uma régua nessa tomada fêmea, mas não conecte outro adaptador CPL nela.

Como redefinir o extensor CPL para as configurações de fábrica?

Com o extensor ligado, insira uma ponta (clipe de papel) no orifício de reset e mantenha o botão Reset pressionado até que todos os LEDs se apaguem e acendam novamente. A redefinição está concluída.

O que fazer se eu não tiver acesso à Internet pela rede CPL?

Verifique se todos os adaptadores estão no mesmo circuito elétrico, se os LEDs CPL estão acesos (caso contrário, emparelhe novamente), se as conexões Ethernet estão corretas e se seu modem/roteador tem acesso à Internet testando-o diretamente.

O extensor emparelhado não se reconecta após uma mudança de local. O que fazer?

Certifique-se de que todos os adaptadores estão no mesmo circuito. Emparelhe-o novamente perto de outro adaptador, verifique se o LED CPL está aceso antes de movê-lo e afaste-o de aparelhos elétricos que geram interferência (secador, ar condicionado).

Posso adicionar outros adaptadores CPL à rede existente?

Sim, você pode emparelhar adaptadores CPL adicionais seguindo o mesmo procedimento: pressione Pair no dispositivo existente e depois no novo dentro de 2 minutos.

Como configurar o Wi-Fi sem usar WPS?

Conecte um computador ao extensor por Ethernet ou via Wi-Fi padrão (SSID/senha na etiqueta). Abra um navegador e acesse a interface Web (geralmente http://tplinkplc.net), ou use o aplicativo tpPLC disponível na App Store ou Google Play.

Qual é o alcance máximo do CPL?

O alcance do sinal CPL depende da qualidade da fiação elétrica. Em condições ideais, a taxa pode chegar a até 1200 Mbps, mas a distância não deve ultrapassar cerca de 300 metros no mesmo circuito. Paredes e disjuntores podem reduzir o desempenho.

MANUAL DE UTILIZADOR TLWPA8630 TP-LINK

NWS.TP-Link Portugal, Unipessoal, Lda. Avenida da Liberdade, n°245, 7°E, 1250-143 Lisboa, Portugal

TP-Link Technologies Co., Ltd.

1. Ligue o adaptador Powerline a uma porta LAN do seu Router utilizando um cabo Ethernet.
2. Ligue os dispositivos Powerline em tomadas elétricas, de preferência próximos uns dos outros, e no mesmo circuito elétrico.
3. Emparelhamento dos dispositivos Powerline.

A. Pressionar o botão Pair no adaptador Powerline durante 1 segundo. O LED Power ⏻ irá começar a piscar.

* Se o LED Power não começar a piscar, pressione novamente.

B. No intervalo de 2 minutos, pressione o botão Pair no extensor Powerline durante 1 segundo. O LED Power 📍 irá começar a piscar. Quando o LED do Powerline 🔒 acender, está concluído.

Português

1. Coloque o extensor powerline num novo local. Ligue-se ao Wi-Fi utilizando o SSID e password na etiqueta identificativa de produto.

* No Powerline um LED vermelho ou a piscar 📋 indica sinal fraco. Por favor, ligue o extensor Powerline noutra tomada elétrica.

1. Disfrute!

Dica: Poderá adicionar mais dispositivos Powerline à sua rede Powerline existente através do processo de emparelhamento.

Atenção

• Ligue os dispositivos Powerline diretamente em tomadas elétricas e não em extensões elétricas.
• Em dispositivos Powerline com tomada elétrica incluída, ligue as extensões elétricas diretamente na tomada elétrica do dispositivo Powerline.

Copiar definições Wi-Fi do Router para o Extensor

Se o seu router suporta WPS, poderá seguir os passos abaixo para copiar automaticamente as definições Wi-Fi do seu router (SSID e senha) para o extensor Powerline.

1. Ligue o extensor Powerline numa tomada elétrica próxima do seu router. Pressione o botão WPS no seu Router.

2. No período de 2 minutos, pressione o botão Wi-Fi no extensor durante 1 segundo.

3. Quando o LED Wi-Fi 2.4GHz e o LED Wi-Fi 5GHz piscarem durante 3 segundos e de seguida ficarem fixos, o processo fica concluído.

* A banda Wi-Fi 5GHz não está disponível em produtos de banda única (apenas 2.4GHz). No caso dos produtos Dual-Band (banda dupla), O extensor powerline copia por defeito ambas as definições Wi-Fi 2.4GHz e 5GHz em simultâneo. Se a cópia simultânea falhar, o seu router poderá apenas suportar a cópia das definições de uma banda de cada vez. Por favor consulte o manual do seu Router para mais informações.

Nota: As definições Wi-Fi também podem ser configuradas através da interface Web do Extensor Powerline ou através da App tpPLC. Poderá efetuar o download da App a partir da App Store ou em Google Play, ou simplesmente lendo o código QR.

Q1, Como posso repor as definições do meu Extensor Powerline?
R. Com o extensor ligado, pressione continuadamente o botão Reset (use um clip se for um buraco) até que todos os LED's apaguem. Assim que os LEDs acenderem novamente, o processo de reposição dos valores de fábrica fica concluído.
Q2, Como soluclonar os problemas caso não consiga obter ligação à Internet na sua rede powerline?
R1. Certifique-se que todos os adaptadores e extensores estão no mesmo circuito elétrico.
R2. Certifique-se que todos os LEDs Powerline estão ligados. Caso contrário, efetue novamente o emparelhamento dos seus adaptadores e extensores powerline.
R3. Certifique-se que todas as ligações de Hardware estão corretamente efetuadas.
R4. Verifique se tem ligação à internet ligando o seu computador diretamente ao seu modem ou router.
Q3. O que fazer no caso de um extensor previamente bem emparelhado não estabelecer a ligação após ter sido ligado noutra tomada elétrica?
R1. Garanta que todos os adaptadores powerline estão no mesmo circuito elétrico.
R2. Efetue novamente o processo de emparelhamento com a sua rede Powerline, e verifique se o LED Powerline fica ligado após concluir o processo.
R3. Verifique a possibilidade de existirem equipamentos eletrodomésticos que possam causar interferências no circuito elétrico onde estão os adaptadores Powerline, tais como máquinas de lavar, ares-condicionados ou outros equipamentos eletrónicos.

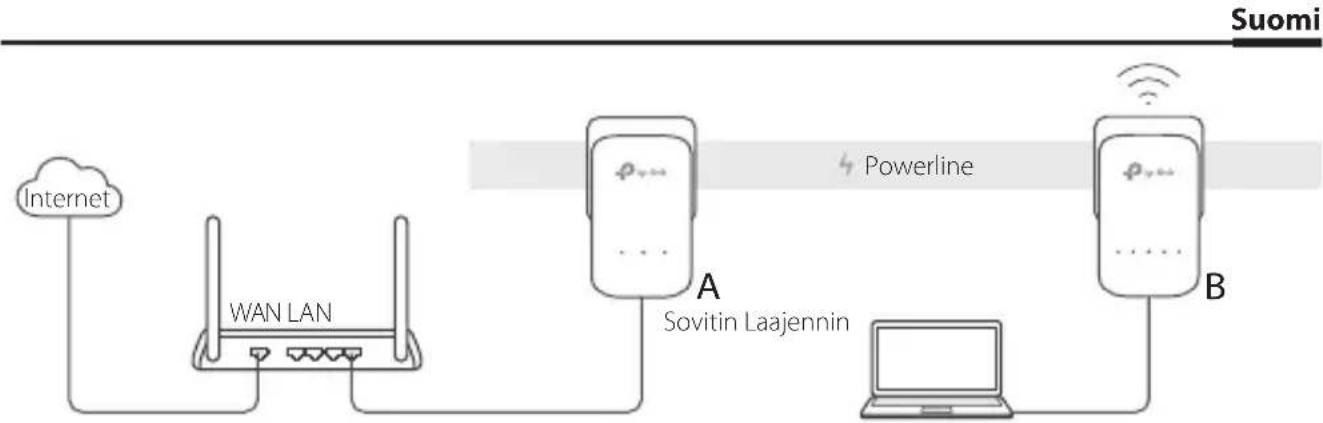


A TP-Link declara que este dispositivo está em conformidade com os requisitos essenciais e outras disposições das diretivas 2014/53/UE, 2009/125/CE e 2011/65/UE.

A declaração original de conformidade UE pode ser encontrada em http://www.tp-link.com/en/ce.

Suomi

Informação de Segurança

• Mantenha o dispositivo afastado da água, fogo, humidade e ambientes quentes.
• Não tente abrir, reparar ou modificar o dispositivo.
• Não utilize este dispositivo em locais onde dispositivos Wi-Fi não são autorizados.
• A tomada deve ser instalada perto do equipamento e estar acessível.

- Para dispositivos com tomadas de passagem de energia, estes devem ser ligados diretamente à tomada, posteriormente poderá ligar extensões de energia elétricas nos dispositivos. Dispositivos do mesmo tipo ou similares não devem ser aglomerados.

- Ligue os produtos Powerline diretamente nas tomadas de energia e não a extensões de energia.

Por favor leia e siga as instruções de segurança acima quando operar o dispositivo. Não é garantido que acidentes ou

estragos possam ocorrer devido à utilização incorreta do produto. Por favor utilize este produto corretamente.

Garantia Limitada de Produto TP-Link de 3 Anos

Apenas para Produtos da Marca TP-Link.

ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍFICOS E PODERÁ TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVÍNCIAS).

ATÉ AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS NELA SÃO EXCLUSIVOS E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇÕES.

A TP-Link garante o produto de hardware da marca TP-Link contido na embalagem original contra defeitos nos materiais e na construção, quando utilizado em condições normais e de acordo com as orientações da TP-Link, por um período de TRÊS ANOS a contar a partir da data de compra pelo utilizador final.
