Type de produit	Scie sauteuse
Marque	Tacklife
Modèle	PJS03A
Puissance nominale	570 W
Tension nominale	230 V ~ 50 Hz
Plage de vitesse	800 - 3000 tr/min
Profondeur de coupe max. (bois)	65 mm
Profondeur de coupe max. (métal)	8 mm
Course pendulaire	3 positions (0-3)
Angle de biseau	0° - 45° (gauche et droite)
Poids	1,9 kg
Classe de protection	II (double isolation)
Niveau de pression sonore (LpA)	70 dB(A)
Niveau de puissance sonore (LwA)	80 dB(A)
Niveau de vibration	4,35 m/s²
Type de lame	Queue en T (changement rapide)
Système de changement de lame	Sans outil (quick release)
Régulateur de vitesse	6 positions
Interrupteur marche/arrêt	Avec verrouillage pour fonctionnement continu
Base inclinable	Oui, jusqu'à 45°
Guide parallèle	Inclus
Extraction de poussière	Adaptateur pour aspirateur
Matériaux compatibles	Bois, plastique, métal, aggloméré

FOIRE AUX QUESTIONS - PJS03A Tacklife

Comment changer la lame de la scie sauteuse TACKLIFE PJS03A ?

Pour changer la lame, débranchez d'abord l'outil. Poussez le bouton de libération rapide (15) et maintenez-le. Insérez la nouvelle lame à queue en T jusqu'au bout dans le porte-lame, puis relâchez le bouton. Assurez-vous que la lame touche le rouleau de guidage. Portez des gants pour éviter les coupures.

Comment régler la vitesse de coupe ?

Utilisez le régulateur de vitesse variable (2) situé sur la poignée. Tournez-le avec le pouce pour sélectionner l'une des 6 vitesses (position 1 = plus lente, position 6 = plus rapide). Adaptez la vitesse au matériau : lent pour le métal, rapide pour le bois.

Comment utiliser le mouvement pendulaire ?

Le mouvement pendulaire s'ajuste à l'aide du bouton de course du pendule (8). Pour les matériaux mous (bois, plastique), réglez sur position 2 ou 3. Pour les coupes nettes ou les matériaux durs (acier), choisissez la position 0 ou 1. Le pendule augmente la vitesse de coupe mais peut réduire la qualité de finition.

Comment réaliser une coupe en biseau ?

Desserrez les deux vis sous la plaque de base (5). Inclinez la base jusqu'à l'angle souhaité (jusqu'à 45°). Les angles 15°, 30° et 45° sont marqués. Resserrez les vis. Vous pouvez également reculer la base pour scier près d'un bord.

Comment utiliser le guide parallèle ?

Insérez le guide parallèle (11) dans la fente prévue à l'avant de la plaque de base. Serrez les vis de fixation (12) à la main. Réglez la largeur de coupe en alignant le repère sur l'échelle avec la valeur souhaitée. Le guide permet des coupes rectilignes parallèles au bord de la pièce.

Comment brancher un aspirateur pour l'extraction de poussière ?

Connectez l'adaptateur d'extraction de poussière (9) à l'arrière de la scie. Raccordez le tuyau de votre aspirateur. Si nécessaire, utilisez un adaptateur spécifique fourni par le fabricant de l'aspirateur. L'extraction réduit les poussières et améliore la visibilité.

Quels matériaux peut-on couper avec cette scie ?

La scie sauteuse TACKLIFE PJS03A peut couper du bois (jusqu'à 65 mm d'épaisseur), du métal (jusqu'à 8 mm), du plastique, de l'aggloméré et du bois plaqué. N'utilisez pas sur de l'amiante. Pour chaque matériau, choisissez la lame adaptée.

Comment nettoyer et entretenir l'outil ?

Avant tout entretien, débranchez la scie. Nettoyez les fentes de ventilation avec une brosse douce. Utilisez un chiffon humide pour l'extérieur, sans solvants. Vérifiez régulièrement l'état du cordon d'alimentation et des brosses de charbon (faites-les remplacer par un professionnel). Gardez les lames affûtées.

Que faire si la scie ne démarre pas ?

Vérifiez d'abord que la fiche est correctement branchée et que la prise fonctionne. Assurez-vous que l'interrupteur marche/arrêt (1) n'est pas bloqué. Si l'outil ne démarre toujours pas, le cordon d'alimentation ou les brosses peuvent être endommagés. Faites réparer par un électricien qualifié.

Comment respecter l'environnement lors de la mise au rebut ?

Ne jetez pas l'outil avec les ordures ménagères. Conformément à la directive DEEE, rapportez-le à un point de collecte pour recyclage. Les équipements électriques contiennent des substances dangereuses pour l'environnement. Contactez votre mairie ou le magasin pour connaître les points de collecte.

MODE D'EMPLOI PJS03A Tacklife

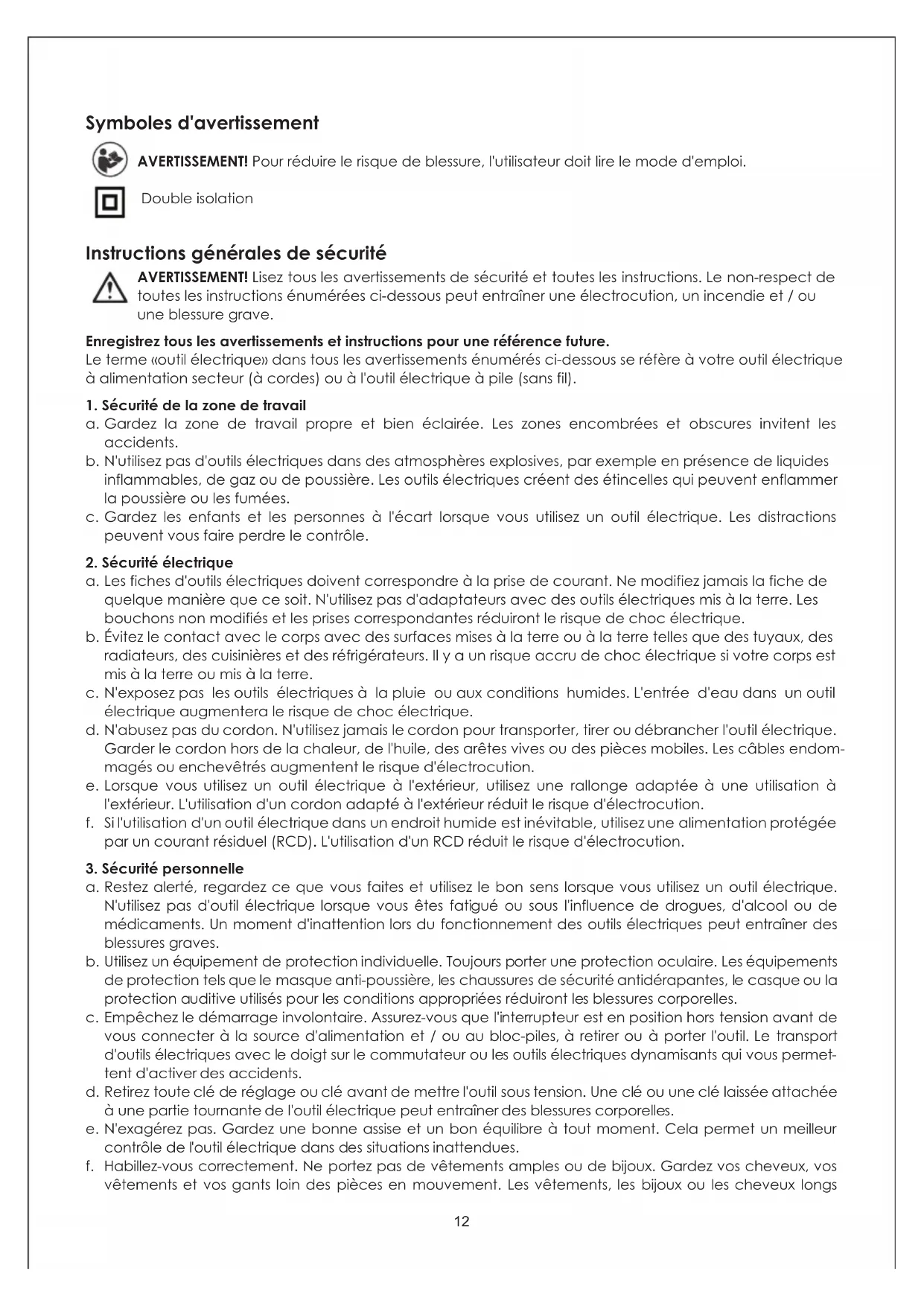

Symboles d'avertissement

AVERTISSEMENT! Pour réduire le risque de blessure, l'utilisateur doit lire le mode d'emploi.

Double isolation

Instructions générales de sécurité

AVERTISSEMENT! Lisez tous les avertissements de sécurité et toutes les instructions. Le non-respect de toutes les instructions énumérées ci-dessous peut entraîner une électrocution, un incendie et / ou une blessure grave.

Enregistrez tous les avertissements et instructions pour une référence future.

Le terme «outil électrique» dans tous les avertissements énumérés ci-dessous se réfère à votre outil électrique à alimentation secteur (à cordes) ou à l'outil électrique à pile (sans fil).

1. Sécurité de la zone de travail

a. Gardez la zone de travail propre et bien éclairée. Les zones encombrées et obscures invitent les accidents.
b. N'utilisez pas d'outils électriques dans des atmosphères explosives, par exemple en présence de liquides inflammables, de gaz ou de poussière. Les outils électriques créent des étincelles qui peuvent enflammer la poussière ou les fumées.
c. Gardez les enfants et les personnes à l'écart lorsque vous utilisez un outil électrique. Les distractions peuvent vous faire perdre le contrôle.

2. Sécurité électrique

a. Les fiches d'outils électriques doivent correspondre à la prise de courant. Ne modifiez jamais la fiche de quelque manière que ce soit. N'utilisez pas d'adaptateurs avec des outils électriques mis à la terre. Les bouchons non modifiés et les prises correspondantes réduiront le risque de choc électrique.
b. Évitez le contact avec le corps avec des surfaces mises à la terre ou à la terre telles que des tuyaux, des radiateurs, des cuisinières et des réfrigérateurs. Il y a un risque accru de choc électrique si votre corps est mis à la terre ou mis à la terre.
c. N'exposez pas les outils électriques à la pluie ou aux conditions humides. L'entrée d'eau dans un outil électrique augmentera le risque de choc électrique.
d. N'abusez pas du cordon. N'utilisez jamais le cordon pour transporter, tirer ou débrancher l'outil électrique. Garder le cordon hors de la chaleur, de l'huile, des arêtes vives ou des pièces mobiles. Les câbles endommagés ou enchevêtrés augmentent le risque d'électrocution.
e. Lorsque vous utilisez un outil électrique à l'extérieur, utilisez une rallonge adaptée à une utilisation à l'extérieur. L'utilisation d'un cordon adapté à l'extérieur réduit le risque d'électrocution.
f. Si l'utilisation d'un outil électrique dans un endroit humide est inévitable, utilisez une alimentation protégée par un courant résiduel (RCD). L'utilisation d'un RCD réduit le risque d'électrocution.

3. Sécurité personnelle

a. Restez alerté, regardez ce que vous faites et utilisez le bon sens lorsque vous utilisez un outil électrique. N'utilisez pas d'outil électrique lorsque vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Un moment d'inattention lors du fonctionnement des outils électriques peut entraîner des blessures graves.
b. Utilisez un équipement de protection individuelle. Toujours porter une protection oculaire. Les équipements de protection tels que le masque anti-poussière, les chaussures de sécurité antidérapantes, le casque ou la protection auditive utilisés pour les conditions appropriées réduiront les blessures corporelles.
c. Empêchez le démarrage involontaire. Assurez-vous que l'interrupteur est en position hors tension avant de vous connecter à la source d'alimentation et / ou au bloc-piles, à retirer ou à porter l'outil. Le transport d'outils électriques avec le doigt sur le commutateur ou les outils électriques dynamisants qui vous permettent d'activer des accidents.
d. Retirez toute clé de réglage ou clé avant de mettre l'outil sous tension. Une clé ou une clé laissée attachée à une partie tournante de l'outil électrique peut entraîner des blessures corporelles.
e. N'exagérez pas, Gardez une bonne assise et un bon équilibre à tout moment. Cela permet un meilleur contrôle de l'outil électrique dans des situations inattendues.
f. Habillez-vous correctement. Ne portez pas de vêtements amples ou de bijoux. Gardez vos cheveux, vos vêtements et vos gants loin des pièces en mouvement. Les vêtements, les bijoux ou les cheveux longs

peuvent être capturés dans des pièces mobiles.

g. Si des dispositifs sont fournis pour la connexion des installations d'extraction et de collecte de poussière, assurez-vous qu'ils sont connectés et correctement utilisés. L'utilisation de ces dispositifs peut réduire les dangers liés à la poussière.

4. Utilisation et entretien des outils électriques

a. Ne forcez pas l'outil électrique. Utilisez l'outil électrique approprié pour votre application. L'outil électrique correct fera le travail mieux et plus sûr au taux pour lequel il a été conçu.
b. N'utilisez pas l'outil électrique si l'interrupteur ne l'allume pas et ne l'éteint pas. Toute puissance qui ne peut pas être contrôlée avec le commutateur est dangereuse et doit être réparée.
c. Débranchez la fiche de la source d'alimentation avant de procéder à des réglages, à changer d'accessoires ou à stocker des outils électriques. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil électrique.
d. Rangez les outils électriques inactifs hors de la portée des enfants et ne laissez pas les personnes qui ne connaissent pas l'outil électrique ou ces instructions pour faire fonctionner l'outil électrique. Les outils électriques sont dangereux entre les mains d'utilisateurs non formés.
e. Maintenez les outils électriques. Vérifier le désalignement ou la liaison des pièces mobiles, la rupture des pièces et toute autre condition pouvant affecter l'utilisation des outils électriques. Si endommagé, faites réparer l'outil avant utilisation. De nombreux accidents sont causés par des outils électriques mal entretenus.
f. Tenez les outils de coupe aigus et propres. Les outils de coupe correctement entretenus avec des arêtes tranchantes sont moins susceptibles de se lier et sont plus faciles à contrôler.
g. Utilisez l'outil électrique, les accessoires et les morceaux d'outils, etc., conformément à ces instructions et de la manière prévue pour le type particulier d'outil électrique, en tenant compte des conditions de travail et du travail à effectuer. L'utilisation de l'outil électrique pour des opérations différentes de celles prévues pourrait entraîner une situation dangereuse.

5. Un service

a. Demandez à votre réparateur qualifié d'utiliser votre outil électrique en utilisant uniquement des pièces de rechange identiques. Cela garantira la sécurité de l'outil électrique.

Règles de sécurité spécifiques

Utilisez uniquement des lames en parfait état.

Gardez la chaussure à plat sur la pièce à usiner.

N'exercez pas de pression sur la scie afin qu'elle ralentisse.

Toujours éteindre avant de mettre la grille.

Débranchez la scie de l'alimentation électrique lorsqu'il n'est pas utilisé, avant de nettoyer et de changer les lames de scie. L'unité ne doit être utilisée que comme outil portatif et ne doit jamais être fixée en position inversée pour une scie de banc.

Conseils pour porter un masque anti-poussière.

Tenez l'outil électrique par des surfaces de préhension isolées, lors d'une opération où l'accessoire de coupe peut entrer en contact avec un câblage caché ou son propre cordon. L'accessoire de coupe en contact avec un fil "en direct" peut rendre les pièces métalliques exposées de l'outil électrique "en direct" et pourrait donner à l'opérateur un choc électrique.

Protection de l'environnement

MISE EN GARDE! Ce produit a été marqué avec un symbole relatif à l'élimination des déchets électriques et électroniques. Cela signifie que ce produit ne doit pas être jeté avec les ordures ménagères, mais qu'il doit être renvoyé à un système de collecte conforme à la directive REEE européenne. Contactez vos autorités locales ou les stocks pour obtenir des conseils sur le recyclage. Il sera ensuite recyclé ou démantelé afin de réduire l'impact sur l'environnement. Les équipements électriques et électroniques peuvent être dangereux pour l'environnement et pour la santé humaine car ils contiennent des substances dangereuses.

Spécifications des outils

CARACTERISTIQUE TECHNIQUES
Puissance nominale d'entrée	570W
Tension nominale	230V / 50Hz
Vitesse de charge	0-3000 min ^-1
Max. Profondeur de coupe bois d'oeuvre	65 mm
Métal	8 mm
Plage de réglage de vitesse	800 ~ 3000 / min
Poids	1.9 kg
LpA (niveau de pression sonore)	70 dB (A) KPA = 3dB (A)
LwA (niveau de puissance sonore)	80 dB (A) KWA = 3dB (A)
Niveau de vibration	4.35 m / s ^2 K = 1.5 m / s ^2
Classe de protection	II

Que la valeur totale de vibration déclarée a été mesurée selon une méthode d'essai standard et peut être utilisée pour comparer un outil avec un autre;

Que la valeur totale des vibrations déclarées peut également être utilisée dans une évaluation préliminaire de l'exposition.

Avertissement: l'émission de vibrations lors de l'utilisation réelle de l'outil électrique peut différer de la valeur totale déclarée en fonction de la manière dont l'outil est utilisé".

Avertissement: éviter le risque de vibration

proposition: 1. Porter un gant pendant l'opération;

1. Limiter le temps de fonctionnement et raccourcir le temps de déclenchement.

OPERATION

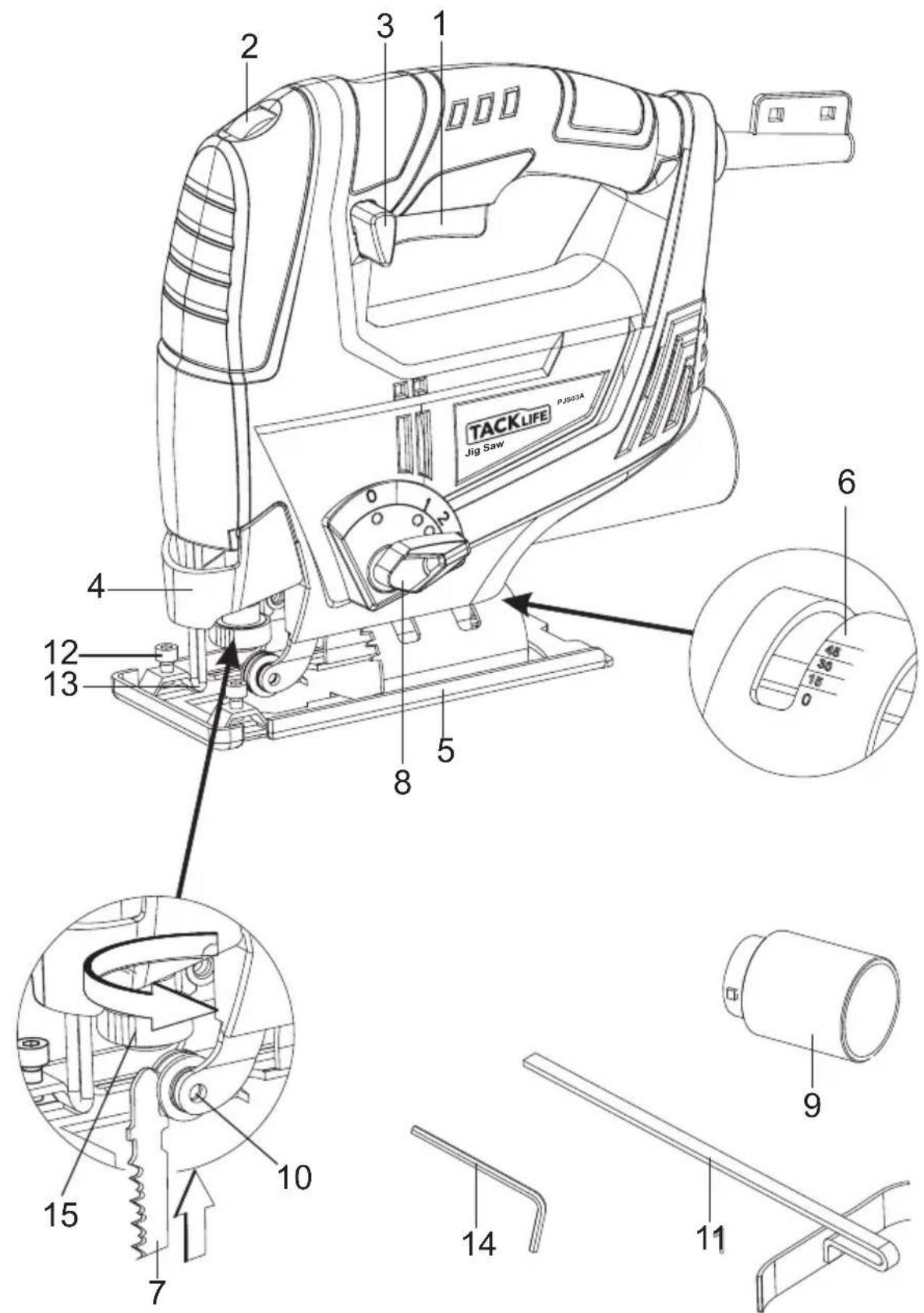

Avant d'utiliser l'outil électrique, familiarisez-vous avec toutes les fonctions de fonctionnement et exigences de sécurité Utilisez l'outil et les accessoires uniquement pour les applications prévues. Toutes les autres applications sont expressément exclues.

1 Interrupteur ON / OFF
2 Régulateur de vitesse variable
3 Bouton de verrouillage clôture
4 clôture
5 Plaque de base
6 Échelle d'angle de biseau
7 Lame de scie
8 Bouton de course du pendule
9 Adaptateur d'extraction de poussière
10 Guide du rouleau
11 Guide parallèle
12 Vis de fixation du guide parallèle
13 Garde de lame
14 Clé hexagonale
15 Bouton de libération rapide de la lame

TACKLIFE Jig Saw PJK3A 1 2 3 1 4 5 6 7 8 9 10 11 12 13 14 15

Cet outil électrique est alimenté uniquement par un courant alternatif monophasé. Il est à double isolation selon EN 60745-1, IEC 60745 et peut être connecté aux prises mises à la terre ou non mises à la terre. Conformité à la directive CEM 2004/108 / CE. Cet outil électrique est conçu pour scier des plaques en bois, en plastique et en métal et formes

Dessins instructions / d'exploitation

Indicateur de mise sous tension

Connectez la fiche à l'alimentation, puis l'indicateur d'allumage est allumé. Pour montrer que la machine est sous tension.

Démarrage(Fig.1)

Bouton de verrouillage

Opération de réponse instantanée

Allumer: Appuyez sur le commutateur Marche / Arrêt

Éteindre: Relâchez l'interrupteur Marche / Arrêt

Opération continue

Allumer: Appuyez sur le bouton marche / arrêt et appuyez sur le bouton de verrouillage.

Éteindre Appuyez sur l'interrupteur Marche / Arrêt et relâchez.

Fig.1 On/Off interrupteur

Réglage de la vitesse

La vitesse peut être réglée avec le bouton sur l'outil. Il y a six vitesses différentes. La position 1 définit la vitesse la plus basse et la position 6 la plus élevée. Tenez la poignée et tournez la commande de vitesse à la position requise avec votre pouce.

Réglage du pendule

Pour les matériaux doux (bois, plastique, etc.), réglez l'oscillation sur la position 2 ou 3.

Pour les coupes tranchantes, réglez l'oscillation sur la position 0 ou 1.

Pour les matériaux de dureté moyenne (bois dur, aluminium, etc.), régler l'oscillation dans une position appropriée pour l'application.

Pour une pièce mince, réglez l'oscillation sur la position 0 ou 1.

Pour les matériaux durs (acier, etc.), réglez l'oscillation sur la position 0.

Pour les coupures arrondies, réglez l'oscillation sur la position 0.

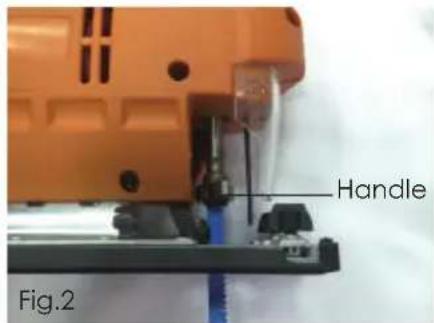

Montage de la lame de scie (Fig.2)

Débranchez l'outil du secteur. Une poignée spéciale assure un montage rapide.

Monter la lame de scie

1. Poussez la poignée et maintenez le support en position ouverte.
2. Insérez la lame de scie jusqu'à la fin dans le porte-lame de scie et relâchez la poignée. Assurez-vous que la lame de scie touche le rouleau de guidage.
3. Poussez légèrement la lame de scie pour assurer un ajustement ferme.
   Retirez la lame de scie

Poussez la poignée et maintenez le support en position ouverte, puis retirez la lame de scie.

Attention: la lame de scie devient très chaude pendant la coupe en raison de la friction. Faites attention lorsque vous retirez la lame de scie.

Protégez-vous avec des gants de protection si nécessaire.

Ajustement de la base (Fig.3)

Pour mitering et scier près des bords.

Pour les coupes en onglet et en biseau, vous pouvez pivoter la base jusqu'à 450 dans l'une ou l'autre direction après avoir détruit les deux vis en bas. Les angles 15°, 30° et 45° sont marqués, mais vous pouvez ajuster la scie à n'importe quel angle entre ces marques au besoin.

Pour ajuster l'angle de coupe, détachez les deux vis jusqu'à ce que vous puissiez déplacer légèrement la base et ajuster à l'angle désiré, puis resserrer les deux vis.

Pour vous permettre de scier jusqu'au bord, la base peut être poussée vers l'arrière. Détachez les deux vis en dessous et enfoncez la base. Ensuite, resserrer les deux vis.

Il est interdit d'utiliser la machine sur des matériaux d'amiante. Veuillez noter la réglementation en matière de prévention des accidents en vigueur dans votre pays.

Découpage d'aggloméré plaqué (Fig.4)

Support

Utilisez une fine lame de scie.

Positionnez la base sur la zone découverte

Avancez la scie avec peu de force

Tranchage: Possible seulement dans le aggloméré et le bois, sauf si vous forez un trou en premier. Appuyez fermement sur la scie sauteuse contre le support et avancez lentement dans la direction de la coupe.

Guide parallèle

Utilisez le guide parallèle fourni pour scier parallèlement au bord de la pièce à usiner.

1. Détachez les vis à doigts sur le devant de la plaque de base.
2. Insérez le guide parallèle du côté dans la fente de la plaque de base.
3. Verrouillez le guide parallèle dans la position requise avec les vis à doigts.
4. Réglez la largeur de coupe requise en centimètre en mettant la valeur correspondante sur la balance par le laser sur la plaque de base.
5. Serrez les doigts avec votre doigt.

Extraction de poussière

La scie est équipée d'une prise d'aspirateur. Tout aspirateur peut être connecté à la prise à l'arrière de la scie à gabarit. Si vous avez besoin d'un adaptateur spécial, contactez la fabrication de votre aspirateur.

Entretien et service

AVERTISSEMENT: Avant tout travail sur la machine, tirez la fiche secteur de la source d'alimentation.

Utilisez uniquement les accessoires et les pièces de rechange recommandés par le fabricant. Si l'équipement devait échouer un jour en dépit de nos contrôles de qualité et de votre entretien, il suffit de le réparer par un électricien autorisé.

Si les brosses de carbone doivent être remplacées, faites-en une réparatrice qualifiée (remplacez toujours les deux brosses en même temps.

Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant ou son service afin d'éviter tout risque. Débranchez immédiatement l'alimentation si le cordon d'alimentation est endommagé.

Nettoyage
