Type de produit	Scie circulaire
Marque	Tacklife
Modèle	PES01A
Tension nominale	230 V ~ 50 Hz
Puissance de sortie	1500 W (max 1800 W)
Vitesse à vide maximale	4700 tr/min
Diamètre de lame	185 mm
Alésage de lame	20 mm
Profondeur de coupe maximale	63 mm
Angle de coupe réglable	0° à 45°
Poids	4,3 kg
Niveau de puissance sonore	97 dB(A) (K=3 dB)
Niveau de pression acoustique	86 dB(A) (K=3 dB)
Niveau de vibration maximal	4,3 m/s² (K=1,5 m/s²)
Classe de protection	II (double isolation)
Guide laser intégré	Oui (classe laser non spécifiée)
Guide parallèle	Oui
Semelle en aluminium	Oui
Entretien et nettoyage	Nettoyer avec un chiffon humide et un détergent doux. Ne pas utiliser de solvants abrasifs.
Sécurité	Port de protection auditive et oculaire obligatoire. Ne pas regarder le faisceau laser. Débrancher avant entretien.
Pièces détachées et réparabilité	Lame de rechange (185x20 mm), clé de blocage. Réparations par centre agréé uniquement.

FOIRE AUX QUESTIONS - PES01A Tacklife

Comment changer la lame de la scie circulaire Tacklife PES01A ?

Débranchez l'outil. Abaissez la semelle à la position la plus basse. Verrouillez la lame avec la clé fournie, dévissez la vis de blocage et la rondelle, puis retirez l'ancienne lame. Installez la nouvelle lame en suivant l'ordre inverse et serrez fermement.

Comment régler la profondeur de coupe ?

Débranchez l'outil. Dévissez la vis de réglage de la profondeur, ajustez la semelle à la profondeur souhaitée, puis serrez la vis.

Comment régler l'angle de coupe ?

Débranchez l'outil. Dévissez les deux vis maintenant la semelle, tournez-la à l'angle désiré (de 0° à 45°), puis serrez les vis.

Comment utiliser le guide parallèle ?

Débranchez l'outil. Placez le guide parallèle dans les rainures sur le bord avant de la semelle, réglez la largeur de sciage souhaitée, puis serrez les vis pour le verrouiller.

Comment allumer le laser de guidage ?

Le laser s'allume via un commutateur séparé sur la poignée. Ne regardez jamais directement le faisceau laser. Il facilite le suivi de la ligne de coupe.

Quelles sont les précautions de sécurité essentielles ?

Portez toujours des protections oculaires et auditives. Tenez l'outil par les poignées isolées. Assurez-vous que la pièce est exempte de clous. Ne forcez pas la lame. Débranchez avant tout réglage ou changement d'accessoire.

Quel type de lame utiliser ?

Utilisez des lames de 185 mm de diamètre avec un alésage de 20 mm, conçues pour le bois. N'utilisez pas de lames pour le métal ou la pierre. Les lames doivent être affûtées et sans fissures.

Comment nettoyer et entretenir la scie ?

Nettoyez avec un chiffon humide et un détergent doux. N'utilisez pas de solvants abrasifs. Vérifiez régulièrement les vis et serrez-les si nécessaire. Rangez dans un endroit sec à l'abri de la poussière.

Quelle est la puissance de la scie PES01A ?

La puissance de sortie nominale est de 1500 W, avec une puissance maximale de 1800 W. La tension requise est de 230 V ~ 50 Hz.

Où puis-je trouver des pièces de rechange ou faire réparer l'outil ?

Contactez votre revendeur Tacklife ou un centre de service agréé. Utilisez uniquement des pièces de rechange identiques. Les réparations doivent être effectuées par du personnel qualifié.

MODE D'EMPLOI PES01A Tacklife

Lisez attentivement le mode d'emploi avant d'utiliser

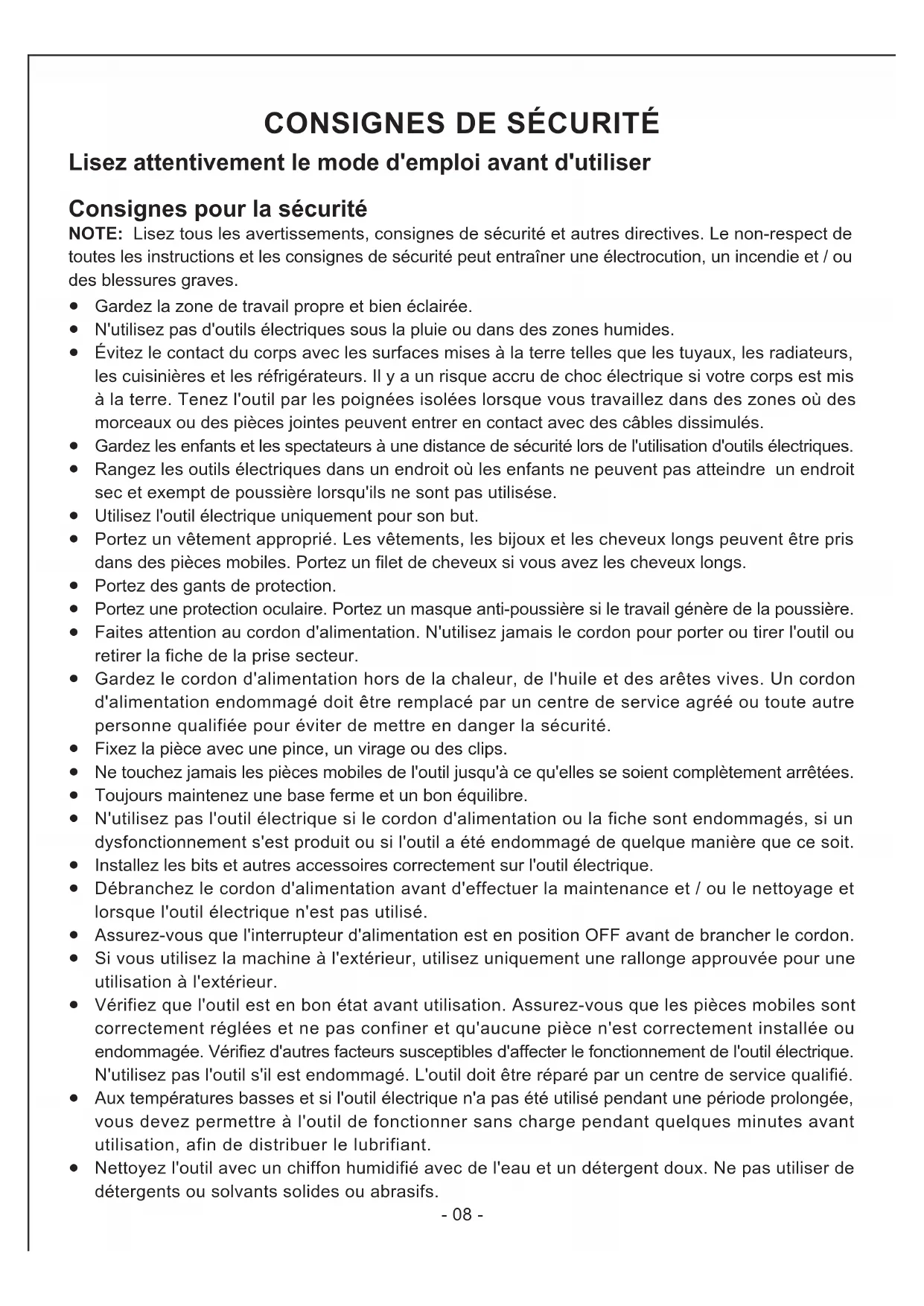

Consignes pour la sécurité

NOTE: Lisez tous les avertissements, consignes de sécurité et autres directives. Le non-respect de toutes les instructions et les consignes de sécurité peut entraîner une électrocution, un incendie et / ou des blessures graves.

• Gardez la zone de travail propre et bien éclairée.
• N'utilisez pas d'outils électriques sous la pluie ou dans des zones humides.
• Évitez le contact du corps avec les surfaces mises à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il y a un risque accru de choc électrique si votre corps est mis à la terre. Tenez l'outil par les poignées isolées lorsque vous travaillez dans des zones où des morceaux ou des pièces jointes peuvent entrer en contact avec des câbles dissimulés.
• Gardez les enfants et les spectateurs à une distance de sécurité lors de l'utilisation d'outils électriques.
• Rangez les outils électriques dans un endroit où les enfants ne peuvent pas atteindre un endroit sec et exempt de poussière lorsqu'ils ne sont pas utilisée.
• Utilisez l'outil électrique uniquement pour son but.
• Portez un vêtement approprié. Les vêtements, les bijoux et les cheveux longs peuvent être pris dans des pièces mobiles. Portez un filet de cheveux si vous avez les cheveux longs.
• Portez des gants de protection.
• Portez une protection oculaire. Portez un masque anti-poussière si le travail génère de la poussière.
• Faites attention au cordon d'alimentation. N'utilisez jamais le cordon pour porter ou tirer l'outil ou retirer la fiche de la prise secteur.
• Gardez le cordon d'alimentation hors de la chaleur, de l'huile et des arêtes vives. Un cordon d'alimentation endommagé doit être remplacé par un centre de service agréé ou toute autre personne qualifiée pour éviter de mettre en danger la sécurité.
• Fixez la pièce avec une pince, un virage ou des clips.
• Ne touchez jamais les pièces mobiles de l'outil jusqu'à ce qu'elles se soient complètement arrêtées.
• Toujours maintenez une base ferme et un bon équilibre.
• N'utilisez pas l'outil électrique si le cordon d'alimentation ou la fiche sont endommagés, si un dysfonctionnement s'est produit ou si l'outil a été endommagé de quelque manière que ce soit.
• Installez les bits et autres accessoires correctement sur l'outil électrique.
• Débranchez le cordon d'alimentation avant d'effectuer la maintenance et / ou le nettoyage et lorsque l'outil électrique n'est pas utilisé.
• Assurez-vous que l'interrupteur d'alimentation est en position OFF avant de brancher le cordon.
• Si vous utilisez la machine à l'extérieur, utilisez uniquement une rallonge approuvée pour une utilisation à l'extérieur.
• Vérifiez que l'outil est en bon état avant utilisation. Assurez-vous que les pièces mobiles sont correctement réglées et ne pas confiner et qu'aucune pièce n'est correctement installée ou endommagée. Vérifiez d'autres facteurs susceptibles d'affecter le fonctionnement de l'outil électrique. N'utilisez pas l'outil s'il est endommagé. L'outil doit être réparé par un centre de service qualifié.
• Aux températures basses et si l'outil électrique n'a pas été utilisé pendant une période prolongée, vous devez permettre à l'outil de fonctionner sans charge pendant quelques minutes avant utilisation, afin de distribuer le lubrifiant.

• Nettoyez l'outil avec un chiffon humidifié avec de l'eau et un détergent doux. Ne pas utiliser de détergents ou solvants solides ou abrasifs.

• Portez une protection auditive.

• L'outil est un appareil électrique de classe II, à double isolation pour protéger contre les chocs électriques et est alimenté par un moteur monophasé.

Instructions de sécurité spéciales

• Vérifiez que la tension secteur correspond à la tension nominale sur la plaque signalétique.
• Assurez-vous que l'interrupteur d'alimentation est en position OFF avant de brancher le cordon.
• Toujours vérifiez que les clés, etc. ont été retirés de l'appareil avant de l'allumer.
• Ne démarrez jamais l'outil lorsque des pièces tournantes sont en contact avec la pièce à usiner.
• Tenez fermement l'outil avec les deux mains.
• Assurez-vous que la pièce est exempte de clous et d'objets étrangers.
• N'essayez jamais de ralentir la lame en la pressant contre la pièce à usiner.
• Ne bloquer jamais le protecteur de lame.
• Vérifiez que la lame est correctement installée et tourne dans la bonne direction. L'outil est destiné à scier du bois. Ne tentez pas de scier ou de sabler du métal ou de la pierre.
• Ne pressez pas jamais trop fort lors du sciage. Cela peut entraîner des blessures corporelles et peut surcharger l'outil.
• La section transversale de la rallonge doit être suffisante pour l'alimentation de l'outil. N'utilisez pas de rallonges plus longues que nécessaire. Si une rallonge est utilisée, tout le cordon doit être dérouffé.
• Ne laissez jamais la lame atteindre la vitesse maximale avant de l'appliquer sur la pièce à usiner.
• Utilisez uniquement des lames pointues qui ne sont pas fissurées ou déformées. Si la lame est terne, l'outil peut être surchargé.
• Inspectez toutes les vis et serrez avant d'utiliser.
• Contactez votre revendeur en cas de problème.
• Les réparations ne doivent être effectuées que par du personnel qualifié utilisant des pièces de rechange identiques.

DONNÉES TECHNIQUES

Tension nominale	230V ~ 50Hz
Puissance de sortie	1500 W (MAX: 1800W)
Max. la vitesse	4700 rpm
Lame	185 x 20 mm
profondeur de scie	63 mm
Poids	4.3 kg
Niveau de puissance sonore, LwA	97 dB(A), K=3 dB
Niveau de pression acoustiquel, LpA	86 dB(A), K=3 dB
Max. Niveau de vibration	4.3 m/s2, K=1.5 m/s2

Toujours portez une protection auditive.

La valeur de vibration déclarée, qui a été mesurée par une méthode d'essai normalisée, peut être utilisée pour comparer les différents outils entre eux et pour une évaluation préliminaire de l'exposition.

AVERTISSEMENT: Le niveau de vibration réel lors de l'utilisation d'outils électriques peut différer de la valeur maximale spécifiée, selon la façon dont l'outil est utilisé. Il est donc nécessaire de déterminer quelles précautions de sécurité sont nécessaires pour protéger l'utilisateur, en fonction

d'une estimation de l'exposition dans des conditions de fonctionnement réelles (en tenant compte de toutes les étapes du cycle de travail, par exemple le moment où l'outil est éteint et quand il est Ralenti, en plus de l'heure de démarrage).

LA DESCRIPTION

1. Manipuler
2. Commutateur laser
3. Poignée de support
4. Indication de ligne laser
5. Semelle en aluminium
6. Lame
7. Protège-lame

UTILISATION

Pour changer la lame

Coupez l'outil et débranchez le cordon d'alimentation. Débranchez la semelle et baissez celle-ci jusqu'à sa position la plus basse. Verrouillez la lame avec la clé fournie. Dévissez la vis de blocage et la rondelle. Enlevez la lame. Installez la nouvelle lame en suivant ces instructions dans l'ordre inverse.

Réglage de la profondeur de coupe

Coupez l'outil et débranchez le cordon d'alimentation. Dévissez la vis de réglage de la profondeur. Ajustez la semelle à la profondeur de sciage souhaitée et serrer la vis.

Réglage de l'angle de sciage

Coupez l'outil et débranchez le cordon d'alimentation. L'angle de sciage peut être réglé entre 0° et 45°C. Dévissez les deux vis qui maintiennent la semelle. Tournez la semelle à l'angle désiré. Serrez les vis pour verrouiller la semelle.

Clôture parallèle

La clôture parallèle est utilisée pour scier parallèlement au bord de la pièce à usiner. Couper l'outil et débrancher le cordon d'alimentation. Placez la clôture dans les rainures sur le bord avant de la semelle. Réglez la largeur de sciage souhaitée et serrez les vis pour verrouiller la clôture parallèle.

Indication de ligne laser

L'indication de la ligne laser est utilisée pour faciliter la scie le long de la ligne désirée.

IMPORTANT: Ne regardez pas dans le faisceau laser - risque de blessure aux yeux.
