Tipo de producto	Sierra circular
Marca	Tacklife
Modelo	PES01A
Tensión nominal	230 V ~ 50 Hz
Potencia de salida	1500 W (max 1800 W)
Velocidad máxima en vacío	4700 rpm
Diámetro de la hoja	185 mm
Agujero de la hoja	20 mm
Profundidad máxima de corte	63 mm
Ángulo de corte ajustable	0° a 45°
Peso	4,3 kg
Nivel de potencia sonora	97 dB(A) (K=3 dB)
Nivel de presión acústica	86 dB(A) (K=3 dB)
Nivel máximo de vibración	4,3 m/s² (K=1,5 m/s²)
Clase de protección	II (doble aislamiento)
Guía láser integrada	Sí (clase láser no especificada)
Guía paralela	Sí
Base de aluminio	Sí
Mantenimiento y limpieza	Limpiar con un paño húmedo y un detergente suave. No usar disolventes abrasivos.
Seguridad	Uso obligatorio de protección auditiva y ocular. No mirar el haz láser. Desconectar antes del mantenimiento.
Piezas de repuesto y reparabilidad	Hoja de repuesto (185x20 mm), llave de bloqueo. Reparaciones solo por centro autorizado.

Preguntas frecuentes - PES01A Tacklife

¿Cómo cambiar la hoja de la sierra circular Tacklife PES01A?

Desconecte la herramienta. Baje la base a la posición más baja. Bloquee la hoja con la llave provista, desatornille el tornillo de bloqueo y la arandela, luego retire la hoja vieja. Instale la nueva hoja en orden inverso y apriete firmemente.

¿Cómo ajustar la profundidad de corte?

Desconecte la herramienta. Desatornille el tornillo de ajuste de profundidad, ajuste la base a la profundidad deseada, luego apriete el tornillo.

¿Cómo ajustar el ángulo de corte?

Desconecte la herramienta. Desatornille los dos tornillos que sujetan la base, gírela al ángulo deseado (de 0° a 45°), luego apriete los tornillos.

¿Cómo usar la guía paralela?

Desconecte la herramienta. Coloque la guía paralela en las ranuras del borde frontal de la base, ajuste el ancho de corte deseado, luego apriete los tornillos para bloquearla.

¿Cómo encender el láser de guía?

El láser se enciende mediante un interruptor separado en el mango. Nunca mire directamente el haz láser. Facilita el seguimiento de la línea de corte.

¿Cuáles son las precauciones de seguridad esenciales?

Use siempre protección ocular y auditiva. Sujete la herramienta por las empuñaduras aisladas. Asegúrese de que la pieza esté libre de clavos. No fuerce la hoja. Desconecte antes de cualquier ajuste o cambio de accesorio.

¿Qué tipo de hoja usar?

Use hojas de 185 mm de diámetro con un agujero de 20 mm, diseñadas para madera. No use hojas para metal o piedra. Las hojas deben estar afiladas y sin grietas.

¿Cómo limpiar y mantener la sierra?

Limpie con un paño húmedo y un detergente suave. No use disolventes abrasivos. Revise regularmente los tornillos y apriételos si es necesario. Guarde en un lugar seco y libre de polvo.

¿Cuál es la potencia de la sierra PES01A?

La potencia de salida nominal es de 1500 W, con una potencia máxima de 1800 W. El voltaje requerido es de 230 V ~ 50 Hz.

¿Dónde puedo encontrar piezas de repuesto o reparar la herramienta?

Contacte a su distribuidor Tacklife o un centro de servicio autorizado. Use solo piezas de repuesto idénticas. Las reparaciones deben ser realizadas por personal calificado.

MANUAL DE USUARIO PES01A Tacklife

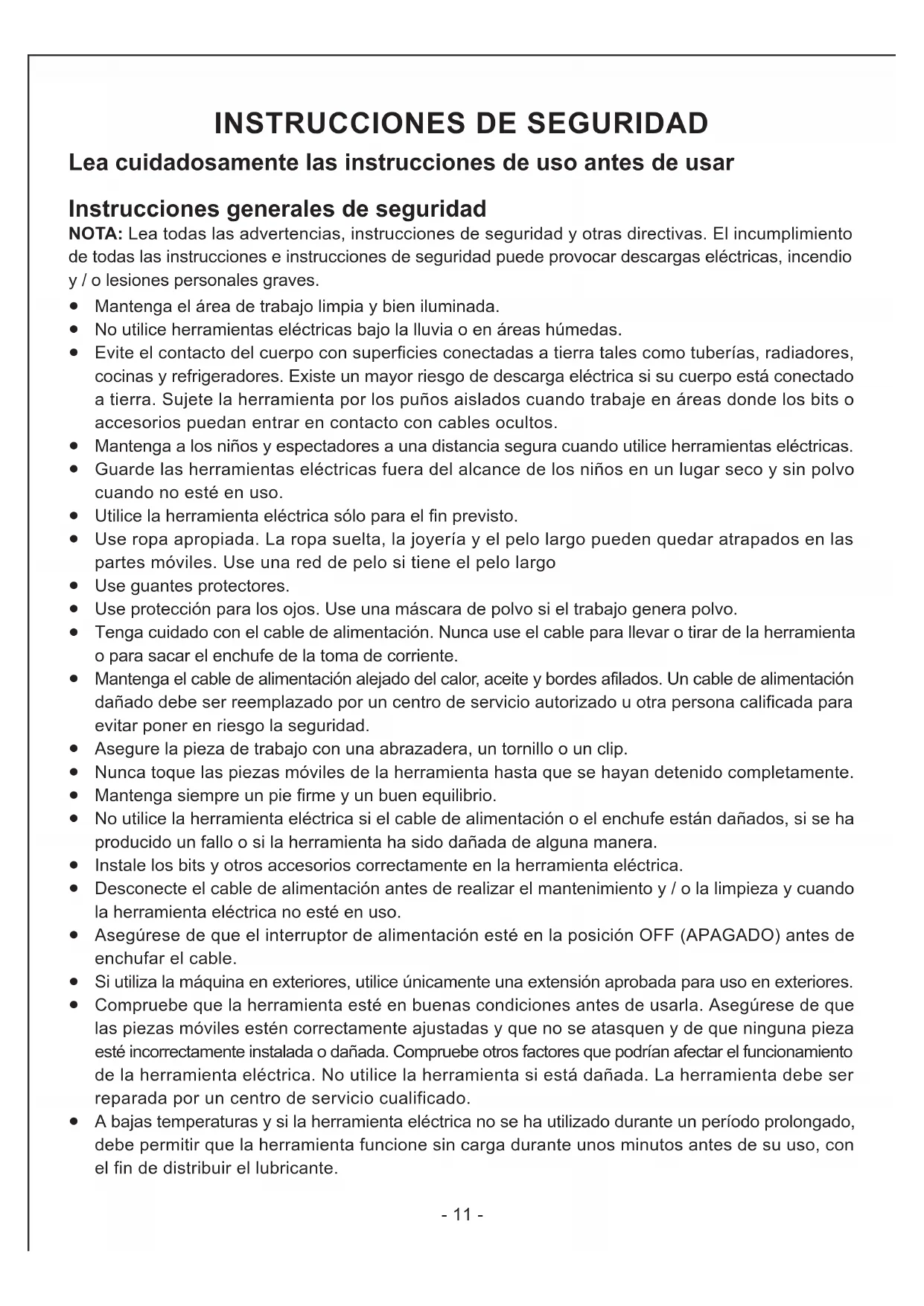

INSTRUCCIONES DE SEGURIDAD

Lea cuidadosamente las instrucciones de uso antes de usar

Instrucciones generales de seguridad

NOTA: Lea todas las advertencias, instrucciones de seguridad y otras directivas. El incumplimiento de todas las instrucciones e instrucciones de seguridad puede provocar descargas eléctricas, incendio y / o lesiones personales graves.

• Mantenga el área de trabajo limpia y bien iluminada.
• No utilice herramientas eléctricas bajo la lluvia o en áreas húmedas.
• Evite el contacto del cuerpo con superficies conectadas a tierra tales como tuberías, radiadores, cocinas y refrigeradores. Existe un mayor riesgo de descarga eléctrica si su cuerpo está conectado a tierra. Sujete la herramienta por los puños aislados cuando trabaje en áreas donde los bits o accesorios puedan entrar en contacto con cables ocultos.
• Mantenga a los niños y espectadores a una distancia segura cuando utilice herramientas eléctricas.
• Guarde las herramientas eléctricas fuera del alcance de los niños en un lugar seco y sin polvo cuando no esté en uso.
• Utilice la herramienta eléctrica sólo para el fin previsto.
• Use ropa apropiada. La ropa suelta, la joyería y el pelo largo pueden quedar atrapados en las partes móviles. Use una red de pelo si tiene el pelo largo
• Use guantes protectores.
• Use protección para los ojos. Use una máscara de polvo si el trabajo genera polvo.
• Tenga cuidado con el cable de alimentación. Nunca use el cable para llevar o tirar de la herramienta o para sacar el enchufe de la toma de corriente.
• Mantenga el cable de alimentación alejado del calor, aceite y bordes afilados. Un cable de alimentación dañado debe ser reemplazado por un centro de servicio autorizado u otra persona calificada para evitar poner en riesgo la seguridad.
• Asegure la pieza de trabajo con una abrazadera, un tornillo o un clip.
• Nunca toque las piezas móviles de la herramienta hasta que se hayan detenido completamente.
• Mantenga siempre un pie firme y un buen equilibrio.
• No utilice la herramienta eléctrica si el cable de alimentación o el enchufe están dañados, si se ha producido un fallo o si la herramienta ha sido dañada de alguna manera.
• Instale los bits y otros accesorios correctamente en la herramienta eléctrica.
• Desconecte el cable de alimentación antes de realizar el mantenimiento y / o la limpieza y cuando la herramienta eléctrica no esté en uso.
• Asegúrese de que el interruptor de alimentación esté en la posición OFF (APAGADO) antes de enchufar el cable.
• Si utiliza la máquina en exteriores, utilice únicamente una extensión aprobada para uso en exteriores.
• Compruebe que la herramienta esté en buenas condiciones antes de usarla. Asegúrese de que las piezas móviles estén correctamente ajustadas y que no se atasquen y de que ninguna pieza esté incorrectamente instalada o dañada. Compruebe otros factores que podrían afectar el funcionamiento de la herramienta eléctrica. No utilice la herramienta si está dañada. La herramienta debe ser reparada por un centro de servicio cualificado.

• A bajas temperaturas y si la herramienta eléctrica no se ha utilizado durante un período prolongado, debe permitir que la herramienta funcione sin carga durante unos minutos antes de su uso, con el fin de distribuir el lubricante.

• Limpie la herramienta con un paño humedecido con agua y detergente suave. No utilice detergentes fuertes o abrasivos ni disolventes.

• Use protección para los oídos.
• La herramienta es un aparato eléctrico de clase II, de doble aislamiento para proporcionar protección contra descargas eléctricas, y es alimentado por un motor monofásicor.

Instrucciones especiales de seguridad

• Compruebe que la tensión de red corresponde a la tensión nominal de la placa de características.
• Asegúrese de que el interruptor de alimentación esté en la posición OFF (APAGADO) antes de enchufar el cable.
• Compruebe siempre que las llaves, etc., hayan sido retiradas de la máquina antes de encenderla.
• Nunca arranque la herramienta cuando las piezas giratorias estén en contacto con la pieza de trabajo.
• Sujete firmemente la herramienta con las dos manos. Asegúrese de que la pieza de trabajo esté libre de clavos y objetos extraños.
• Nunca intente ralentizar la cuchilla presionándola contra la pieza de trabajo.
• Nunca bloquee el protector de la hoja.
• Compruebe que la hoja esté correctamente instalada y esté girando en la dirección correcta. La herramienta está destinada al aserrado de madera. No intente aserrar o arena el metal o la piedra.
• No presione con demasiada fuerza al aserrar. Esto puede resultar en lesiones personales y puede sobrecargar la herramienta.
• La sección transversal del cable de extensión debe ser suficiente para la fuente de alimentación de la herramienta. No utilice cables de extensión que sean más largos de lo necesario. Si se utiliza un cable de extensión, todo el cable debe ser desenrollado.
• Nunca permita que la pala alcance la velocidad máxima antes de aplicarla a la pieza de trabajo.
• Utilice solamente cuchillas afiladas que no estén agrietadas o deformadas. Si la cuchilla está opaca, la herramienta puede estar sobrecargada.
• Inspeccione todas las conexiones de tornillo y apriete antes de usar.
• Póngase en contacto con su distribuidor en caso de cualquier problema.
• Las reparaciones sólo deben ser realizadas por personal cualificado que utilice piezas de recambio idénticas.

TECHNICAL DATA

Tensión nominal	230V ~ 50Hz
Potencia de salida	1500 W (MAX: 1800W)
Max. velocidad	4700 rpm
Espada	185 x 20 mm
Profundidad de la sierra	63 mm
Peso	4.3 kg
Nivel de potencia acústica, LwA	97 dB(A), K=3 dB
Nivel de presión de sonido, LpA	86 dB(A), K=3 dB
Max. Nivel de vibraciónl	4.3 m/s2, K=1.5 m/s2

Siempre use protección para los oídos.

El valor de vibración declarado, que se ha medido mediante un método de ensayo estandarizado, puede utilizarse para comparar diferentes herramientas entre sí y para una evaluación preliminar de la exposición.

Advertencia: El nivel de vibración real cuando se utilizan herramientas eléctricas puede diferir del valor máximo especificado, dependiendo de cómo se utilice la herramienta. Por lo tanto, es necesario determinar qué precauciones de seguridad son necesarias para proteger al usuario basándose en una estimación de la exposición en condiciones de funcionamiento reales (teniendo en cuenta todas las etapas del ciclo de trabajo, por ejemplo, el momento en que la herramienta está apagada y cuando está Ralentí, además del tiempo de puesta en marcha).

DESCRIPCIÓN

1. Asa
2. Interruptor de láser
3. Asa de soporte
4. Indicación de línea láser
5. Suela de aluminio
6. Hoja
7. Protector de la hoja

USO

Cambiar la hoja

Desconecte la herramienta y desenchufe el cable de alimentación. Desconecte la suela y bájela a su posición más baja. Bloquee la cuchilla con la llave suministrada. Afloje el tornillo de bloqueo y la arandela. Quítate la hoja. Instale la nueva cuchilla siguiendo estas instrucciones en orden inverso.

Ajuste de la profundidad de corte

Desconecte la herramienta y desenchufe el cable de alimentación. Desatornille el tornillo de ajuste de la profundidad. Ajuste la suela a la profundidad de corte deseada y apriete el tornillo.

Ajuste del ángulo de corte

Desconecte la herramienta y desenchufe el cable de alimentación. El ángulo de corte se puede ajustar entre 0 ° y 45 ° C. Desatornille los dos tornillos que sostienen la suela. Gire la suela al ángulo requerido. Apriete los tornillos para bloquear la suela.

Cerca paralela

La valla paralela se utiliza para la sierra paralela con el borde de la pieza de trabajo. Desconecte la herramienta y desenchufe el cable de alimentación. Coloque la valla en las ranuras en el borde delantero de la suela. Ajuste el ancho de corte deseado y apriete los tornillos para bloquear la guía paralela.

Indicación de línea láser

La indicación de la línea del laser se utiliza para hacer más fácil a la sierra a lo largo de la línea deseada.

IMPORTANTE: No mire hacia el rayo láser - riesgo de lesión ocular.
