PES01A - のこぎり Tacklife - 無料のユーザーマニュアル

製品タイプ	丸鋸
ブランド	Tacklife
型番	PES01A
定格電圧	230 V ~ 50 Hz
出力	1500 W (最大1800 W)
無負荷最大回転数	4700 rpm
ブレード直径	185 mm
ブレード穴径	20 mm
最大切断深さ	63 mm
切断角度調整範囲	0°～45°
重量	4.3 kg
音響パワーレベル	97 dB(A) (K=3 dB)
音圧レベル	86 dB(A) (K=3 dB)
最大振動レベル	4.3 m/s² (K=1.5 m/s²)
保護クラス	II (二重絶縁)
内蔵レーザーガイド	あり (レーザークラス未指定)
パラレルガイド	あり
アルミニウムベース	あり
メンテナンスと清掃	湿らせた布と中性洗剤で拭いてください。研磨剤入りの溶剤は使用しないでください。
安全上の注意	聴覚保護具と保護メガネの着用が義務付けられています。レーザービームを直視しないでください。メンテナンス前にプラグを抜いてください。
交換部品と修理	交換用ブレード (185x20 mm)、ロックキー。修理は認定サービスセンターでのみ行ってください。

よくある質問 - PES01A Tacklife

Tacklife PES01A 丸鋸のブレード交換方法は？

工具のプラグを抜きます。ベースを最下位置まで下げます。付属のキーでブレードをロックし、ロックネジとワッシャーを緩めて、古いブレードを取り外します。新しいブレードを逆の手順で取り付け、しっかりと締め付けます。

切断深さの調整方法は？

工具のプラグを抜きます。深さ調整ネジを緩め、ベースを希望の深さに調整し、ネジを締めます。

切断角度の調整方法は？

工具のプラグを抜きます。ベースを固定している2本のネジを緩め、希望の角度（0°～45°）に回し、ネジを締めます。

パラレルガイドの使用方法は？

工具のプラグを抜きます。パラレルガイドをベース前端の溝に差し込み、希望の切断幅に調整し、ネジを締めて固定します。

ガイドレーザーの点灯方法は？

レーザーはハンドルにある別のスイッチで点灯します。レーザービームを直視しないでください。切断ラインの追跡に役立ちます。

重要な安全注意事項は？

常に保護メガネと聴覚保護具を着用してください。絶縁されたハンドルで工具を持ってください。加工材に釘が無いことを確認してください。ブレードに無理な力を加えないでください。調整やアクセサリー交換の前にプラグを抜いてください。

使用するブレードの種類は？

直径185mm、穴径20mmの木材用ブレードを使用してください。金属や石用のブレードは使用しないでください。ブレードは研がれており、ひび割れがない必要があります。

鋸の清掃とメンテナンス方法は？

湿らせた布と中性洗剤で拭いてください。研磨剤入りの溶剤は使用しないでください。定期的にネジを点検し、必要に応じて締め付けてください。ほこりのない乾燥した場所に保管してください。

PES01Aの出力は？

定格出力は1500W、最大出力は1800Wです。必要な電圧は230V～50Hzです。

交換部品や修理はどこで入手できますか？

Tacklifeの販売店または認定サービスセンターにご連絡ください。同一の交換部品のみを使用してください。修理は資格のある担当者が行う必要があります。

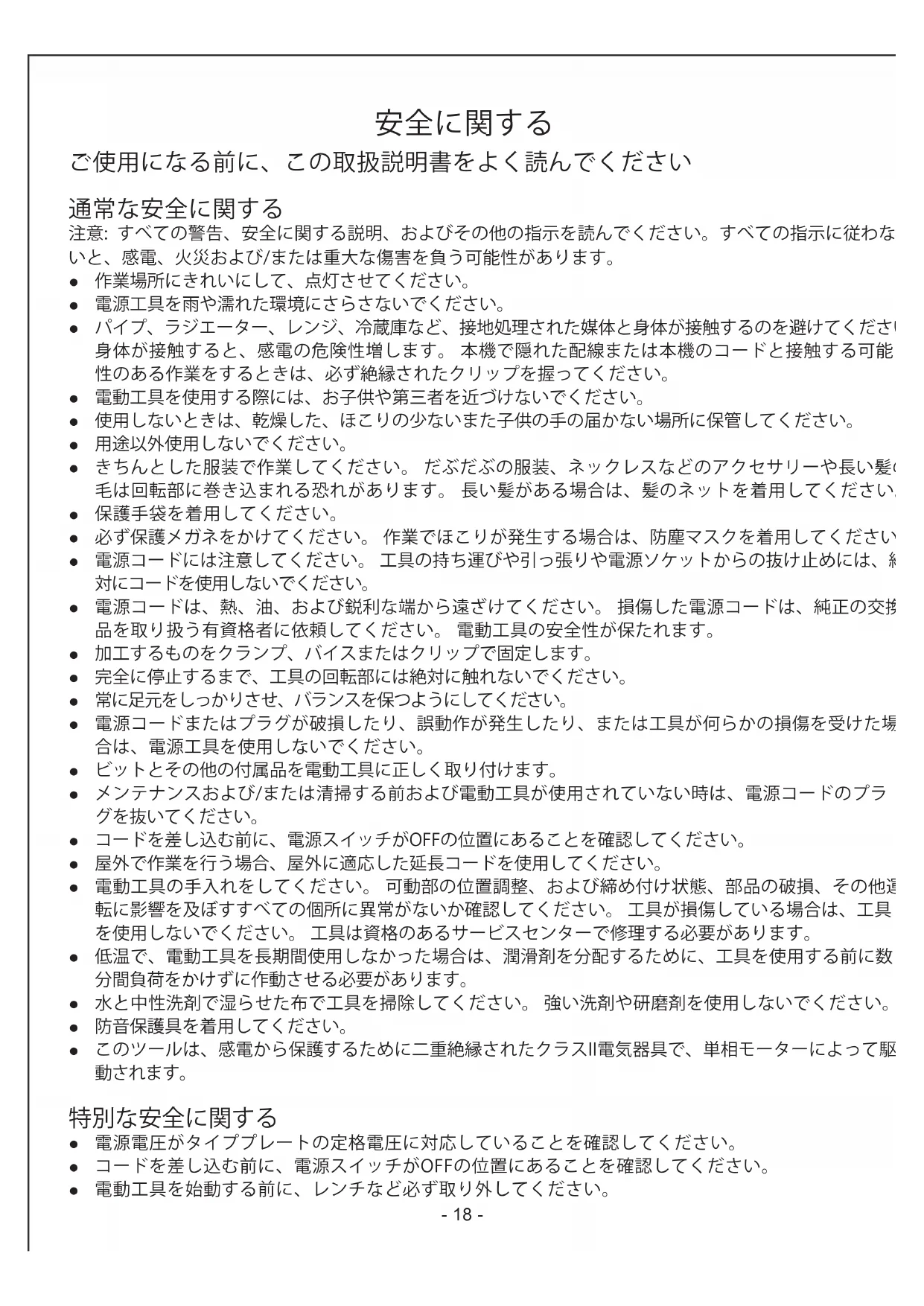

使用説明書 PES01A Tacklife

ご使用になる前に、この取扱説明書をよく読んでください

通常な安全に関する

注意: すべての警告、安全に関する説明、およびその他の指示を読んでください。すべての指示に従わないと、感電、火災および/または重大な傷害を負う可能性があります。

• 作業場所にきれいにして、点灯させてください。
• 電源工具を雨や濡れた環境にさらさないでください。
• パイプ、ラジエーター、レンジ、冷蔵庫など、接地処理された媒体と身体が接触するのを避けてくださいます身体が接触すると、感電の危険性増します。本機で隠れた配線または本機のコードと接触する可能性のある作業をするときは、必ず絶縁されたクリップを握ってください。
• 電動工具を使用する際には、お子供や第三者を近づけないでください。
• 使用しないときは、乾燥した、ほこりの少ないまた子供の手の届かない場所に保管してください。
• 用途以外使用しないでください。
• きちんとした服装で作業してください。だぶだぶの服装、ネックレスなどのアクセサリーや長い髪は毛は回転部に巻き込まれる恐れがあります。長い髪がある場合は、髪のネットを着用してください
• 保護手袋を着用してください。
• 必ず保護メガネをかけてください。作業でほこりが発生する場合は、防塵マスクを着用してください
• 電源コードには注意してください。工具の持ち運びや引っ張りや電源ソケットからの抜け止めには、絶対にコードを使用しないでください。
• 電源コードは、熱、油、および鋭利な端から遠ざけてください。損傷した電源コードは、純正の交換品を取り扱う有資格者に依頼してください。電動工具の安全性が保たれます。
• 加工するものをクランプ、バイスまたはクリップで固定します。
• 完全に停止するまで、工具の回転部には絶対に触れないでください。
• 常に足元をしっかりさせ、バランスを保つようにしてください。
• 電源コードまたはプラグが破損したり、誤動作が発生したり、または工具が何らかの損傷を受けた場合は、電源工具を使用しないでください。
• ビットとその他の付属品を電動工具に正しく取り付けます。
• メンテナンスおよび/または清掃する前および電動工具が使用されていない時は、電源コードのプラグを抜いてください。
• コードを差し込む前に、電源スイッチがOFFの位置にあることを確認してください。
• 屋外で作業を行う場合、屋外に適応した延長コードを使用してください。
• 電動工具の手入れをしてください。可動部の位置調整、および締め付け状態、部品の破損、その他運転に影響を及ぼすすべての個所に異常がないか確認してください。工具が損傷している場合は、工具を使用しないでください。工具は資格のあるサービスセンターで修理する必要があります。
• 低温で、電動工具を長期間使用しなかった場合は、潤滑剤を分配するために、工具を使用する前に数分間負荷をかけずに作動させる必要があります。
• 水と中性洗剤で湿らせた布で工具を掃除してください。強い洗剤や研磨剤を使用しないでください。
• 防音保護具を着用してください。
• このツールは、感電から保護するために二重絶縁されたクラスⅡ電気器具で、単相モーターによって駆動されます。

特別な安全に関する

• 電源電圧がタイププレートの定格電圧に対応していることを確認してください。
• コードを差し込む前に、電源スイッチがOFFの位置にあることを確認してください。

• 電動工具を始動する前に、レンチなど必ず取り外してください。

• 回転部分と工作物を接続する場合は電動工具を始動しないでください。

• 両手でツールを保持します。
• 工作物に爪や異物がないことを確認してください。
• ノコ刃を工作物に押し当てることで、ノコ刃の速度を落とさないでください。
• ノコ刃カバーを塞がないでください。
• ノコ刃が正しく取り付けられ、正しい方向に回転していることを確認します。
• このツールは木材を切断するためのものです。砂金または石を切断しないでください。
• 切断する時にあまりにも強く押し込まないでください。人身傷害または工具に過負荷をかける可能性があります。
• 延長コードの断面は工具の電源に十分なものでなければなりません。必要以上に長い延長コードは使用しないでください。延長コードを使用する場合は、コード全体を展開されなければなりません。
• ノコ刃を工作物に適用する前に、ノコ刃が最高速度に達しないようにしてください。
• ひび割れや変形のない鋭い刃のみを使用してください。ノコ刃が鈍い場合、ツールに過負荷がかかります。
• 使用する前にすべてのネジの接続を点検し、締め付けます。
• 問題が発生した場合は、お買い上げの販売店までご連絡ください。
• 電動工具の修理は、純正の交換部品を取り扱う有資格者に依頼してください。

仕様

定格電力	100V ~ 50/60 Hz
出力電力	1500 W (MAX: 1800W)
無負荷回転速度	4700 rpm
ブレードサイズ	185 x 20 mm
切込深さ	63 mm
質量	4.3 kg
音響パワーレベル、LwA	97 dB(A), K=3 dB
音響パワーレベル、LpA	86 dB(A), K=3 dB
最大振動レベル	4.3 m/s2, K=1.5 m/s2

常に防音保護具を着用してください。

標準化された試験方法によって測定され、宣言された振動値は、異なるツールをお互いに比較し、予備的な評価のために使用することができます。

電動工具を使用する場合の実際振動レベルは、工具の使用方法に応じて、指定された最大値と異なる場合があります。従って、実際の動作状態（作業時間のすべての段階、例えば、工具のスイッチが切らわ時間、およびアイドリング時の始動時間など）を考慮して、ユーザを保護するために必要な安全対策を決定する必要があります。

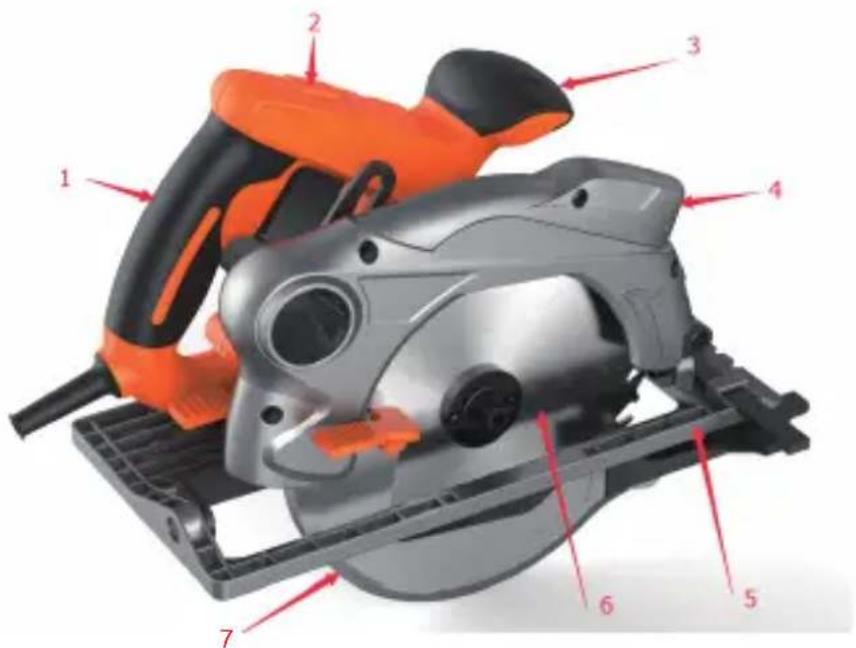

仕様の詳細

1. ハンドル
2. ライト用スイッチ
3. サポートハンドル
4. レーザーライン表示
5. アルミベース
   6.ノコ刃
6. ノコ刃カバー

使い方

ノコ刃の取り付け

スイッチを切り、電源プラグを電源コンセントから抜きます。ソールを外し、ソールを最も低い位置に下ろします。ノコ刃を供給してブレードをロックします。ロックネジとワッシャーを元に戻します。ノコ刃外す。以下の手順を逆の順序で実行して、新しいノコ刃を取り付けます。

切断深さの調整

スイッチを切り、電源プラグを電源コンセントから抜いて、切込深さ調整ネジを緩めます。切込深さ目によってベースプレートを動かして深さを調整し、切込深さ調整ネジをしっかりと締めます。

傾斜角度の調整

スイッチを切り、電源プラグを電源コンセントから抜きます。傾斜角度は0°～45°Cに設定できます。傾斜角度目盛を見ながら、ベースプレートを必要な角度に傾けます。傾斜角度調整ネジをしっかりと締めます。

平行ガイド

平行ガイドは、ワークピースのエッジと平行に切断するのに使用されます。スイッチを切り、電源プラク電源コンセントから抜きます。ベースの前端の溝にガイドを置きます。必要な切断幅を設定し、ネジを紹めて平行ガイドをロックします。

レーザーライン表示

レーザーライン表示は希望の線に沿って見やすくするために使用されます。

警告：目に負傷に負う可能があるため、レーザーラインを見ないてください。
