PES01A - Säge Tacklife - Kostenlose Bedienungsanleitung

Produkttyp	Kreissäge
Marke	Tacklife
Modell	PES01A
Nennspannung	230 V ~ 50 Hz
Ausgangsleistung	1500 W (max 1800 W)
Leerlaufdrehzahl maximal	4700 U/min
Sägeblattdurchmesser	185 mm
Bohrung	20 mm
Maximale Schnitttiefe	63 mm
Einstellbarer Schnittwinkel	0° bis 45°
Gewicht	4,3 kg
Schallleistungspegel	97 dB(A) (K=3 dB)
Schalldruckpegel	86 dB(A) (K=3 dB)
Maximaler Vibrationswert	4,3 m/s² (K=1,5 m/s²)
Schutzklasse	II (Doppelisolierung)
Integrierte Laserführung	Ja (Laserklasse nicht angegeben)
Parallelanschlag	Ja
Aluminiumgrundplatte	Ja
Pflege und Reinigung	Mit einem feuchten Tuch und mildem Reinigungsmittel reinigen. Keine abrasiven Lösungsmittel verwenden.
Sicherheit	Tragen von Gehör- und Augenschutz erforderlich. Nicht in den Laserstrahl blicken. Vor Wartung Netzstecker ziehen.
Ersatzteile und Reparatur	Ersatzsägeblatt (185x20 mm), Blockierschlüssel. Reparaturen nur durch autorisierte Servicezentren.

Häufig gestellte Fragen - PES01A Tacklife

Wie wechselt man das Sägeblatt der Kreissäge Tacklife PES01A?

Netzstecker ziehen. Die Grundplatte auf die niedrigste Position absenken. Das Sägeblatt mit dem mitgelieferten Schlüssel blockieren, die Befestigungsschraube und den Flansch abschrauben, dann das alte Sägeblatt entfernen. Das neue Sägeblatt in umgekehrter Reihenfolge montieren und fest anziehen.

Wie stellt man die Schnitttiefe ein?

Netzstecker ziehen. Die Tiefeneinstellschraube lösen, die Grundplatte auf die gewünschte Tiefe einstellen, dann die Schraube festziehen.

Wie stellt man den Schnittwinkel ein?

Netzstecker ziehen. Die beiden Schrauben, die die Grundplatte halten, lösen, die Grundplatte auf den gewünschten Winkel (0° bis 45°) drehen, dann die Schrauben festziehen.

Wie verwendet man den Parallelanschlag?

Netzstecker ziehen. Den Parallelanschlag in die Nuten an der Vorderkante der Grundplatte einsetzen, die gewünschte Schnittbreite einstellen, dann die Schrauben zum Arretieren festziehen.

Wie schaltet man die Laserführung ein?

Der Laser wird über einen separaten Schalter am Griff eingeschaltet. Blicken Sie niemals direkt in den Laserstrahl. Er erleichtert das Verfolgen der Schnittlinie.

Was sind die wichtigsten Sicherheitsvorkehrungen?

Tragen Sie stets Augen- und Gehörschutz. Halten Sie das Werkzeug an den isolierten Griffen. Stellen Sie sicher, dass das Werkstück frei von Nägeln ist. Das Sägeblatt nicht überlasten. Vor Einstellungen oder Zubehörwechsel Netzstecker ziehen.

Welcher Sägeblatttyp sollte verwendet werden?

Verwenden Sie Sägeblätter mit 185 mm Durchmesser und einer Bohrung von 20 mm, die für Holz ausgelegt sind. Verwenden Sie keine Sägeblätter für Metall oder Stein. Die Sägeblätter müssen scharf und ohne Risse sein.

Wie reinigt und wartet man die Säge?

Mit einem feuchten Tuch und mildem Reinigungsmittel reinigen. Keine abrasiven Lösungsmittel verwenden. Überprüfen Sie regelmäßig die Schrauben und ziehen Sie sie bei Bedarf nach. An einem trockenen, staubfreien Ort aufbewahren.

Wie hoch ist die Leistung der Säge PES01A?

Die Nennausgangsleistung beträgt 1500 W, die maximale Leistung 1800 W. Die erforderliche Spannung beträgt 230 V ~ 50 Hz.

Wo finde ich Ersatzteile oder kann das Werkzeug reparieren lassen?

Kontaktieren Sie Ihren Tacklife-Händler oder ein autorisiertes Servicecenter. Verwenden Sie nur identische Ersatzteile. Reparaturen müssen von qualifiziertem Personal durchgeführt werden.

BEDIENUNGSANLEITUNG PES01A Tacklife

Lesen Sie die Bedienungsanleitung vor Gebrauch sorgfältig durch

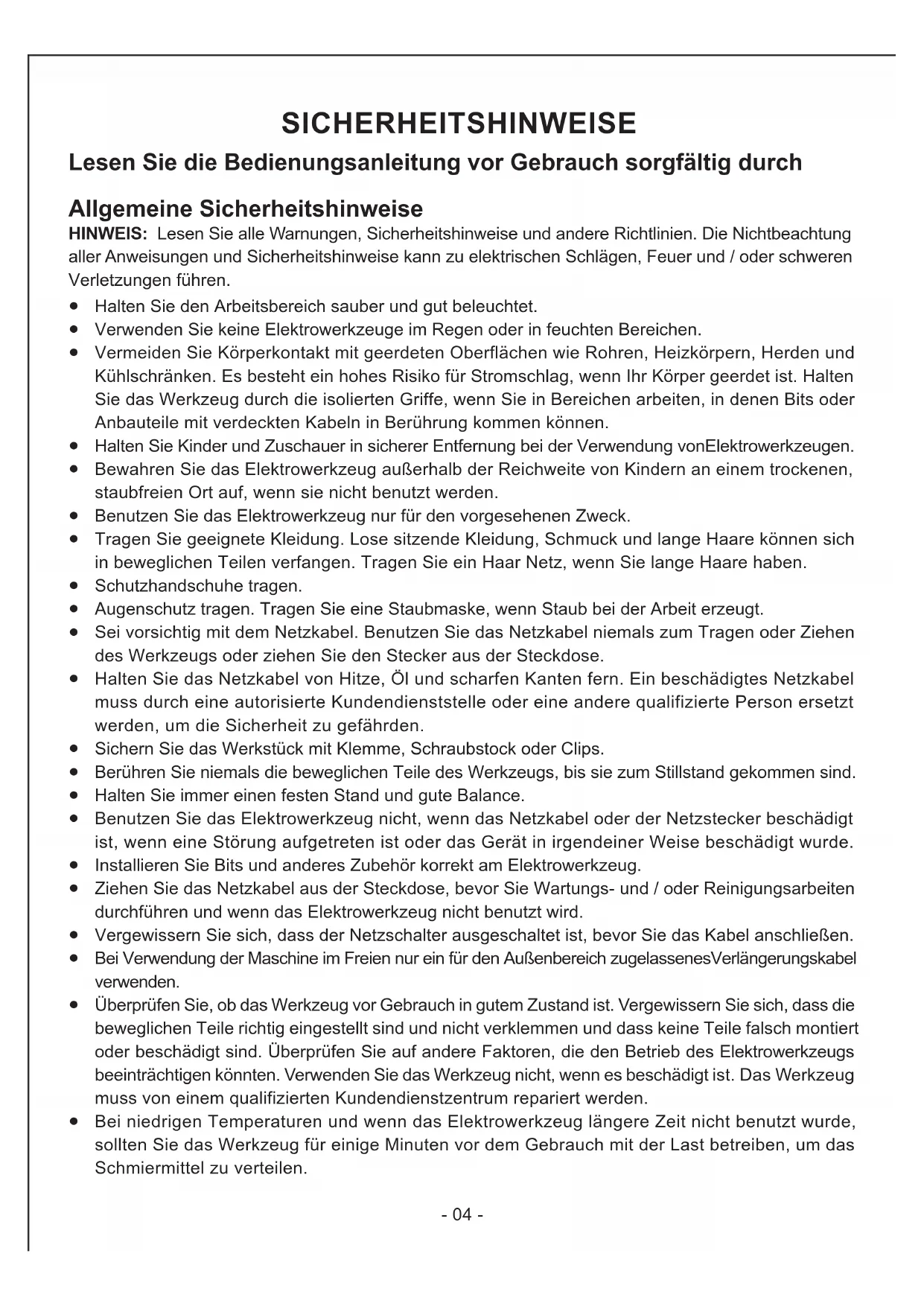

Allgemeine Sicherheitshinweise

HINWEIS: Lesen Sie alle Warnungen, Sicherheitshinweise und andere Richtlinien. Die Nichtbeachtung aller Anweisungen und Sicherheitshinweise kann zu elektrischen Schlägen, Feuer und / oder schweren Verletzungen führen.

• Halten Sie den Arbeitsbereich sauber und gut beleuchtet.
• Verwenden Sie keine Elektrowerkzeuge im Regen oder in feuchten Bereichen.
• Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizkörpern, Herden und Kühlschränken. Es besteht ein hohes Risiko für Stromschlag, wenn Ihr Körper geerdet ist. Halten Sie das Werkzeug durch die isolierten Griffe, wenn Sie in Bereichen arbeiten, in denen Bits oder Anbauteile mit verdeckten Kabeln in Berührung kommen können.
• Halten Sie Kinder und Zuschauer in sicherer Entfernung bei der Verwendung vonElektrowerkzeugen.
• Bewahren Sie das Elektrowerkzeug außerhalb der Reichweite von Kindern an einem trockenen, staubfreien Ort auf, wenn sie nicht benutzt werden.
• Benutzen Sie das Elektrowerkzeug nur für den vorgesehenen Zweck.
• Tragen Sie geeignete Kleidung. Lose sitzende Kleidung, Schmuck und lange Haare können sich in beweglichen Teilen verfangen. Tragen Sie ein Haar Netz, wenn Sie lange Haare haben.
  • Schutzhandschuhe tragen.
• Augenschutz tragen. Tragen Sie eine Staubmaske, wenn Staub bei der Arbeit erzeugt.
• Sei vorsichtig mit dem Netzkabel. Benutzen Sie das Netzkabel niemals zum Tragen oder Ziehen des Werkzeugs oder ziehen Sie den Stecker aus der Steckdose.
• Halten Sie das Netzkabel von Hitze, Öl und scharfen Kanten fern. Ein beschädigtes Netzkabel muss durch eine autorisierte Kundendienststelle oder eine andere qualifizierte Person ersetzt werden, um die Sicherheit zu gefährden.
• Sichern Sie das Werkstück mit Klemme, Schraubstock oder Clips.
• Berühren Sie niemals die beweglichen Teile des Werkzeugs, bis sie zum Stillstand gekommen sind.
• Halten Sie immer einen festen Stand und gute Balance.
• Benutzen Sie das Elektrowerkzeug nicht, wenn das Netzkabel oder der Netzstecker beschädigt ist, wenn eine Störung aufgetreten ist oder das Gerät in irgendeiner Weise beschädigt wurde.
  • Installieren Sie Bits und anderes Zubehör korrekt am Elektrowerkzeug.
• Ziehen Sie das Netzkabel aus der Steckdose, bevor Sie Wartungs- und / oder Reinigungsarbeiten durchführen und wenn das Elektrowerkzeug nicht benutzt wird.
• Vergewissern Sie sich, dass der Netzschalter ausgeschaltet ist, bevor Sie das Kabel anschließen.
• Bei Verwendung der Maschine im Freien nur ein für den Außenbereich zugelassenesVerlängerungskabel verwenden.
• Überprüfen Sie, ob das Werkzeug vor Gebrauch in gutem Zustand ist. Vergewissern Sie sich, dass die beweglichen Teile richtig eingestellt sind und nicht verklemmen und dass keine Teile falsch montiert oder beschädigt sind. Überprüfen Sie auf andere Faktoren, die den Betrieb des Elektrowerkzeugs beeinträchtigen könnten. Verwenden Sie das Werkzeug nicht, wenn es beschädigt ist. Das Werkzeug muss von einem qualifizierten Kundendienstzentrum repariert werden.

• Bei niedrigen Temperaturen und wenn das Elektrowerkzeug längere Zeit nicht benutzt wurde, sollten Sie das Werkzeug für einige Minuten vor dem Gebrauch mit der Last betreiben, um das Schmiermittel zu verteilen.

• Reinigen Sie das Werkzeug mit einem mit Wasser und milden Reinigungsmittel angefeuchteten Tuch. Verwenden Sie keine starken oder scheuernden Reinigungsmittel oder Lösungsmittel.
  • Gehörschutz tragen.

• Das Werkzeug ist ein Elektrogerät der Klasse II, doppelt isoliert, um einen elektrischen Schlag zu bieten und wird von einem Einphasenmotor angetrieben.

Besondere Sicherheitshinweise

• Überprüfen Sie, ob die Netzspannung der Nennspannung am Typenschild entspricht.
• Vergewissern Sie sich, dass der Netzschalter ausgeschaltet ist, bevor Sie das Kabel anschließen.
• Überprüfen Sie immer, dass Schraubenschlüssel etc. vor dem Einschalten aus dem Gerät entfernt wurden.
• Niemals das Werkzeug starten, wenn rotierende Teile mit dem Werkstück in Berührung kommen.
• Halten Sie das Werkzeug mit beiden Händen fest.
• Stellen Sie sicher, dass das Werkstück frei von Nägeln und Fremdkörpern ist.
• Versuchen Sie niemals, die Klinge zu verlangsamen, indem Sie sie gegen das Werkstück drücken.
• Niemals den Messerschutz blockieren.
• Prüfen Sie, ob die Klinge korrekt installiert ist und sich in die richtige Richtung dreht. Das Werkzeug ist zum Sägen von Holz bestimmt. Versuche nicht, Metall oder Stein zu sehen oder zu säumen.
• Beim Sägen drücken Sie nicht zu stark. Dies kann zu Verletzungen führen und kann das Werkzeug überladen.
• Der Querschnitt des Verlängerungskabels muss für die Stromversorgung des Gerätes ausreichen. Verwenden Sie keine Verlängerungskabel, die länger als nötig sind. Wenn ein Verlängerungskabel verwendet wird, muss das gesamte Kabel abgewickelt werden.
• Lassen Sie das Messer niemals die Höchstgeschwindigkeit erreichen, bevor Sie es auf das Werkstück aufsetzen.
• Verwenden Sie nur scharfe Klingen, die nicht geknackt oder verformt sind. Wenn die Klinge
• stumpf ist, kann das Werkzeug überlastet werden.
• Überprüfen Sie alle Verschraubungen und ziehen Sie sie vor Gebrauch an.
• Wenn Sie Problem haben, wenden Sie sich bitte an Ihren Händler.
• Reparaturen dürfen nur von qualifiziertem Fachpersonal mit identischen Ersatzteilen durchgeführt werden.

TECHNICAL DATA

Nennspannung	230V ~ 50Hz
Ausgangsleistung	1500 W (MAX: 1800W)
Max. Geschwindigkeit	4700 rpm
Klinge	185 x 20 mm
Säge-Tiefe	63 mm
Gewicht	4.3 kg
Schallleistungspegel, LwA	97 dB(A), K=3 dB
Schalldruckpegel, LpA	86 dB(A), K=3 dB
Max. Vibrationsniveau	4.3 m/s2, K=1.5 m/s2

Tragen Sie immer Gehörschutz.

Der deklarierte Schwingungswert, der durch eine standardisierte Testmethode gemessen wurde, kann verwendet werden, um verschiedene Werkzeuge miteinander zu vergleichen und für eine

vorläufige Bewertung der Exposition.

WARNUNG: Der tatsächliche Schwingungspegel bei Verwendung von Elektrowerkzeugen kann je nach verwendetem Werkzeug von dem angegebenen Maximalwert abweichen. Es ist daher zu prüfen, welche Sicherheitsvorkehrungen zum Schutz des Anwenders erforderlich sind, und zwar auf der Grundlage einer Schätzung der Exposition unter tatsächlichen Betriebsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, z. B. der Zeit, in der das Werkzeug ausgeschaltet wird und wann es ist Leerlauf, zusätzlich zur Anlaufzeit).

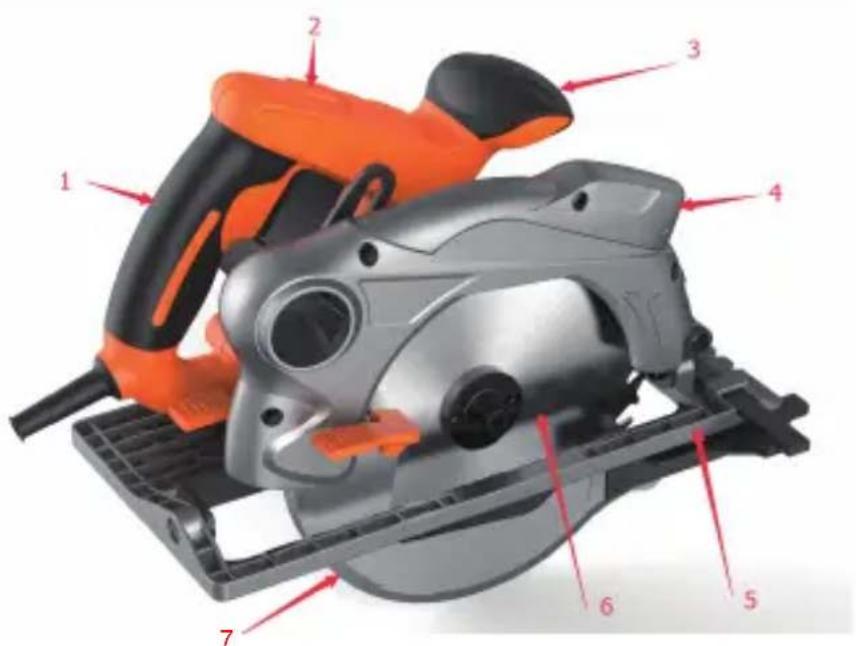

BESCHREIBUNG

1. Griff
2. Laserschalter
3. Stützgriff
4. Laserlinienanzeige
5. Aluminiumsohle
6. Klinge
7. Klingenschutz

BENUTZEN

Klinge wechseln

Schalten Sie das Gerät aus und ziehen Sie das Netzkabel ab. Trennen Sie die Sohle und senken Sie sie auf die niedrigste Position. Die Klinge mit dem mitgelieferten Schraubenschlüssel verriegeln. Lösen Sie die Sicherungsschraube und die Unterlegscheibe. Ziehen Sie die Klinge ab. Installieren Sie das neue Messer, indem Sie diese Anweisungen in umgekehrter Reihenfolge befolgen.

Einstellen der Schnitttiefe

Schalten Sie das Gerät aus und ziehen Sie das Netzkabel ab. Die Tiefenverstellschraube lösen Setzen Sie die Sohle auf die gewünschte Sägetiefe ein und ziehen Sie die Schraube fest.

Setzwinkel einstellen

Schalten Sie das Gerät aus und ziehen Sie das Netzkabel ab. Der Sägewinkel kann zwischen 0° und 45°C eingestellt werden. Lösen Sie die beiden Schrauben, die die Sohle halten. Drehen Sie die Sohle auf den gewünschten Winkel. Ziehen Sie die Schrauben fest, um die Sohle zu verriegeln.

Parallelzaun

Der Parallelzaun wird parallel zum Rand des Werkstücks gesehen. Schalten Sie das Gerät aus und ziehen Sie das Netzkabel ab. Legen Sie den Zaun in die Rillen an der Vorderkante der Sohle. Stellen Sie die gewünschte Sägebreite ein und ziehen Sie die Schrauben fest, um den Parallelzaun zu verriegeln.

Laserlinienanzeige

Die Laserlinienanzeige wird verwendet, um es einfacher zu machen, entlang der gewünschten Linie zu sehen.

WICHTIG: Schau nicht in den Laserstrahl - Gefahr von Augenverletzungen.
