Produkttyp	Laser-Entfernungsmesser
Modell	LDM08
Marke	Tacklife
Messbereich	0,2 bis 40 m
Messgenauigkeit	±2 mm
Lasertyp	Klasse II, 635 nm
Messeinheiten	Meter, Fuß, Zoll
Display	Beleuchtetes LCD
Abschaltautomatik	Nach ca. 90 Sekunden
Stromversorgung	2 x AAA-Batterien (1,5 V)
Schutzart	IP54 (staub- und spritzwassergeschützt)
Abmessungen	ca. 115 x 50 x 25 mm
Gewicht	ca. 100 g (mit Batterien)
Messfunktionen	Länge, Fläche, Volumen, indirekte Höhe, Dauermessung
Datenblatt	Bis zu 20 Messwerte speicherbar
Wasserwaage	Integrierte elektronische Wasserwaage
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	-20 °C bis 60 °C
Reinigung	Mit weichem, trockenem Tuch; keine Lösungsmittel
Entsorgung	Elektrogeräte nicht im Hausmüll; Batterien getrennt entsorgen

Häufig gestellte Fragen - LDM08 Tacklife

Wie wird die Genauigkeit des Tacklife LDM08 sichergestellt?

Die Genauigkeit beträgt ±2 mm bei Messungen bis 40 m. Für optimale Ergebnisse das Gerät auf einer stabilen Oberfläche platzieren und den Laserpunkt klar auf das Ziel richten.

Welche Batterien werden benötigt und wie lange halten sie?

Das Gerät verwendet 2 AAA-Batterien (1,5 V). Bei normalem Gebrauch reichen die Batterien für etwa 5000 Messungen.

Kann der LDM08 im Freien verwendet werden?

Ja, jedoch kann helles Sonnenlicht die Messreichweite verringern. Bei starkem Licht wird eine Zieltafel empfohlen. Die Schutzart IP54 ermöglicht Einsatz bei Staub und Spritzwasser.

Wie wechsle ich die Messeinheiten?

Drücken Sie die UNIT-Taste, um zwischen Meter, Fuß und Zoll umzuschalten. Die Einstellung wird im Display angezeigt.

Was bedeutet die Fehlermeldung 'Err' auf dem Display?

'Err' erscheint bei zu schwachem oder zu starkem Reflexionssignal. Reinigen Sie die Linse, verwenden Sie eine Zieltafel oder reduzieren Sie die Entfernung.

Kann ich die Höhe eines Objekts messen, ohne den Boden zu erreichen?

Ja, nutzen Sie die indirekte Höhenmessung über den Satz des Pythagoras. Messen Sie zwei Distanzen im rechten Winkel, das Gerät berechnet die Höhe.

Wie reinige ich die Linse des Lasers?

Verwenden Sie ein weiches, fusselfreies Tuch. Bei Bedarf leicht mit Wasser anfeuchten. Keine aggressiven Chemikalien oder Scheuermittel verwenden.

Ist das Gerät kalibrierbar?

Das Gerät ist werkseitig kalibriert und erfordert keine Kalibrierung durch den Benutzer. Bei Abweichungen wenden Sie sich an den Kundendienst.

Wie schalte ich den Dauerbetrieb ein?

Halten Sie die MESS-Taste gedrückt, um den Dauermessmodus zu aktivieren. Das Gerät misst kontinuierlich und aktualisiert die Anzeige.

Kann ich den LDM08 an einem Stativ befestigen?

Ja, das Gerät hat ein 1/4-Zoll-Stativgewinde an der Unterseite. Verwenden Sie ein handelsübliches Stativ.

BEDIENUNGSANLEITUNG LDM08 Tacklife

Danke für Ihre Wahl von Tacklife Produktel Bitte lesen Sie dieses Produkt Schnellstart sorgfältig, um es sicherer und effektiver benutzt zu werden.

Die S2 Series Entfernungsmesse ist von weltweit anerkanntem Team entworfen, deshalb ist sie sehr kompakt und handlich. Sie können sie aufgrund des innovativem Design mit Clip Zubehör jederzeit mitnehmen. Diese Produkte schützen auch die Batterie nicht ausgebrochend beim Tropen auf den Boden in Betrieb.

WARNUNG

LASERSTRAHLUNG

BLICKEN SIE NICHT IN DEN STRAHL

MAXIMALE AUSTRAHLUNG<1M W WELLENLÄNGE 630-670 NM LASERKLASSE 2

Laserklasse 2 Produkte:

schauen Sie nicht direkt in den Strahl, der Hittsmitteln hat, oder lenken sie auf anderen Personen unnötig.

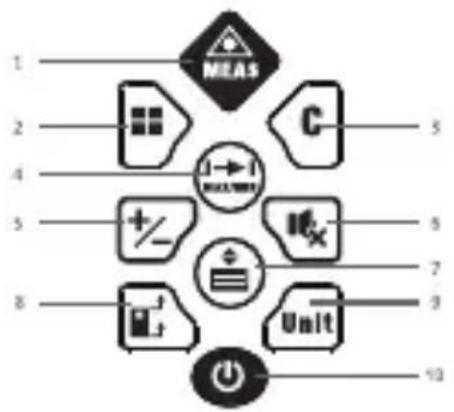

Tastenfunktion:

1. Entfernungsmessung
2. Flächenmessung/Volumenmessung/Pythagoras
3. Rückkehr/Löschen
4. Dauermessung
5. Addition/Subtraktion
6. Piep
7. historische Speichertaste
8. Referenzpunkt der Messung
9. Maßeinheit
10. Ein / Aus

1. beim Laser
2. Referenzpunkt der Messung(vor)
3. Referenzpunkt der Messung(hinter)
4. entfemte / kontinuierliche Messung
5. Einstellung
   6.7.8.9 Messmodusanzeige
   10.Batteriestatus
6. historische Gedächtnis

12.Wert 1
13. Wert 2 / der kleinste Wert
14.Wert 3 / der größte Wert
15. Zusammengefasste
Linie/ neueste Wert / Berechnungsergebnis

Anfangsbetriebs und Einstellung

Power ein/aus (manue)

Drücken Sie lang Ⓤ, um das Gerät ein-/auszuschalten.

Power aus (automatisch)

Das Gerät schaltet nach drei Minuten automatisch während keiner Aktivität aus.

Rückkehr/Löschen

Drücken Sie " 🔒", um die letzte Aktion zu rückgehen oder gemessenden Wert zu löschen.

Die Einstellung des Referenzpunktes der Messung

Drücken Sie "☐", um den Referenzpunkt vom Vorderkante in den Hinterkante zu schilten. Es gibt Plepton, wenn der Referenzpunkt geschaltet wird.

Die Standard-Referenzeinstellung ist von der Rückseite des Gerätes. Der Referenzpunkt wird auf den Ausgangswert jederzeit einstellt, wenn es ausgeschaltet hat. Dies beteutet, dass der Referenzpunkt der Messung ist von der Rückseite des Gerätes jedesmal einstellt, wenn es eingeschaltet hat.

Maßeinheit sich schalten

Drücken Sie "Bell", um die Maßeinheit der Messung zwischen m, ft, in and ft' + in zu schalten.

Piepton Ein/Aus

Drücken Sie", um Piepton ein-/auszuschalten.

Distanzmessung

Einzeldistanzmessung

Drücken Sie", um den Laser zu aktivieren

Drücken Sie" wieder, um die Entfernungsmessung auszulösen. Der Messwert wird sofort angezeigt.

Kontinuierliche Messung (Minimal/Maximal)

Drücken Sie "⊖", um kontinuierliche Messungzu starten.

Die größte und kleinest Messungsergebnisse werden auf den Bildschirm angezeigt. Der letzte angemessende Wert wird auf der Zusammengefassten Linie angezeigt. Die Funktion wird automatisch gestoppt, wenn es keine Aktivität nach 5 Minuten hat. Sie können " oder " drücken, um die Funktion zu stoppen.

Funktionen

Flächenmessung

Drücken Sie "☐" einmal, um das Symbol "☐" auf dem Funktionsfield des Displays erzuscheinen. Drücken Sie "☐", um die erste Entfernungsmessung zu bekommen. (z.B. Länge) Drücken Sie "☐" wieder, um die zweite Entfernungsmessung zu bekommen. (z.B. Breite) Die Ergebnisse der Länge, Breite, Umfang und Fläche werden auf dem Bildschirm angezeigt.

Drücken Sie "☐" zweimal, um das Symbol "☐" auf dem Funktionsfield des Displays erzuscheinen. Drücken Sie "☐", um die erste Entfernungsmessung zu bekommen. (z.B. Länge), weiter Breite, Höhe und Volumen auch auf dem Bildschirm in Ordnung angezeigt.

Pythagoräische Methode-Schlepp Punkte

Sehen Sie die Figur 1. Drücken Sie "☐" 3-mal, um die Funktion zu starten und das Symbol "∠" auf dem Funktionsfield des Displays erzuscheinen.

Die zwei Punkte der Messung auf numerischer Reihenfolge auf der unten Figur werden angezeigt. Die Höhe des Objektes werden automatisch berechnet und auf dem Bildschirm angezeigt.

Pythagoräische Methode-drei Punkte

Sehen Sie die Figur 2. Drücken Sie "☐" 4-mal, um die Funktion zu starten und das Symbol "◀" auf dem Funktionsfield des Displays erzuscheinen.

Die drei Punkte der Messung auf numerischer Reihenfolge auf der unten Figur werden angezeigt.

Die Höhe des Objektes werden automatisch berechnet und auf der Zusammengefassten Linie angezeigt.

Drücken Sie "e", um die angemessenden Laenge zu loeschen und druecken Sie dann "e", um neuer zu messen.

Addition/Subtraktion

Zusatz: kurz drücken

Subtraktion: lange drücken

Nehmen Sie eine Messung und anschließend drücken Sie 12, um das Symbol der Addition / Subtraktion auf dem Display angezeigen. Dann drücken 2, um die zweite Messung durchzuführen, wird der zweite Wert automatisch auf der ersten addiert / von der ersten abgezogen.

Hinweis: Der Vorgang kann wiederholt werden, wie erforderlich.

Historische Erinnerung

Wenn Sie drücken 🔒, um das historische zu sehen, werden die letzten 20 Messwert in umgekehrter Reihenfolge angezeigt.

Drücken Sie um die Betrachtung der historischen Wert zu beenden.

DEN FEHLER BESEITIGEN

Alle Fehler oder Ausfälle werden als Codes angezeigt werden.

Die folgende Tabelle erläutert die Bedeutung der Codes und Lösungen.

Die Korrekturmaßnahme der Ursache wegen des Codes

Code	Ursache	Korrekturmaßnahme
204	Berechnungsfehler	Bitte sehen Sie die Bedienungsanleitung und wiederholen Sie die Verfahren
208	Strom zu hoch	Bitte kontaktieren Sie Ihren Händler
220	Elektrizitätsmenge zu niedrig	Bitte ersetzen Sie neue Batterien ein
252	Temperatur zu hoch	Bitte abkühlen Sie die Temperatur des Gerätes um 0 °C -40 °C
253	Temperatur zu niedrig	Bitte wärmen Sie die Temperatur des Gerätes bis wieder in Betrieb
255	Empfangssignal zu schwach oder die Zeit der Messung zu lange	Bitte ändern Sie die Zielscheibe oder eine gute reflektierende Oberfläche
256	Eingangssignal zu hoch oder Ziel zu stark reflektierend	Bitte verwenden Sie Zielscheibe oder nicht auf starke Licht richten
261	Außerhalb des Bereichs der Messung	Bitte wählen Sie den Messabstand im Bereich der Messung
500	Hardware-Fehler	Bitte ein-/ausschalten Sie das Gerät mehrmals. Wenn das Symbol noch erscheinen, bitte kontaktieren Sie Ihren Händler um Hilfe

SPECIFICATION

Beschreibung	S2 Series
Messgenauigkeit	± 1.5 mm
Messeinheiten	M/in/ft/ft+in
Laserklasse	Klasse 2
LaserdiadeFlächenmessung, Volumenmessung	630-670nm, <1mw√
Pythagoras (indirekte)	√
Addition und Subtraktion	√
Kontinuierliche Messung	√
kleinster / groesster Wert	√
Piepton	√
4-Linien mit Hintergrundbeleuchtung angezeigt	√
Einzeldistanzmessung	√
Historische Speicher	20
Taste	Welche Gummitasten
Betriebstemperatur	0 °C~40 °C
Lagertemperatur	-10 °C~60 °C
Batterielebensdauer	5.000 Messzeiten
Batterietyp	AAA 2 x 1,5 V
Laser aus (automatisch)	30 Sekunden
Gerät aus (automatisch)	180 Sekunden
Produktabmessungen(mm)	120*48*27
Gewicht (g)	120

1. Die maximale Messbereich wird durch die Version der Laserentfernungsmessung bestimmt. Exakte Messbereich wird auf der Kiste des Geschenkes angezeigt. Bei Tageslicht oder wenn das Ziel schlechte Reflexionseigenschaften hat, bitte Sie die Zielscheibe zu verwenden.
2. In günstigen Bedingungen (gute Raumtemperatur auf Zieloberflächeneigenschaften), kann das Gerät auf Nennmessbereich reichen.

Unter ungünstigen Bedingungen, wie starkem Sonnenschein, sehr schwach reflektierender Zieloberfläche (schwarze Oberfläche) oder starken Temperaturschwankungen, die Abweichung über 10 m kann erhöhen.
