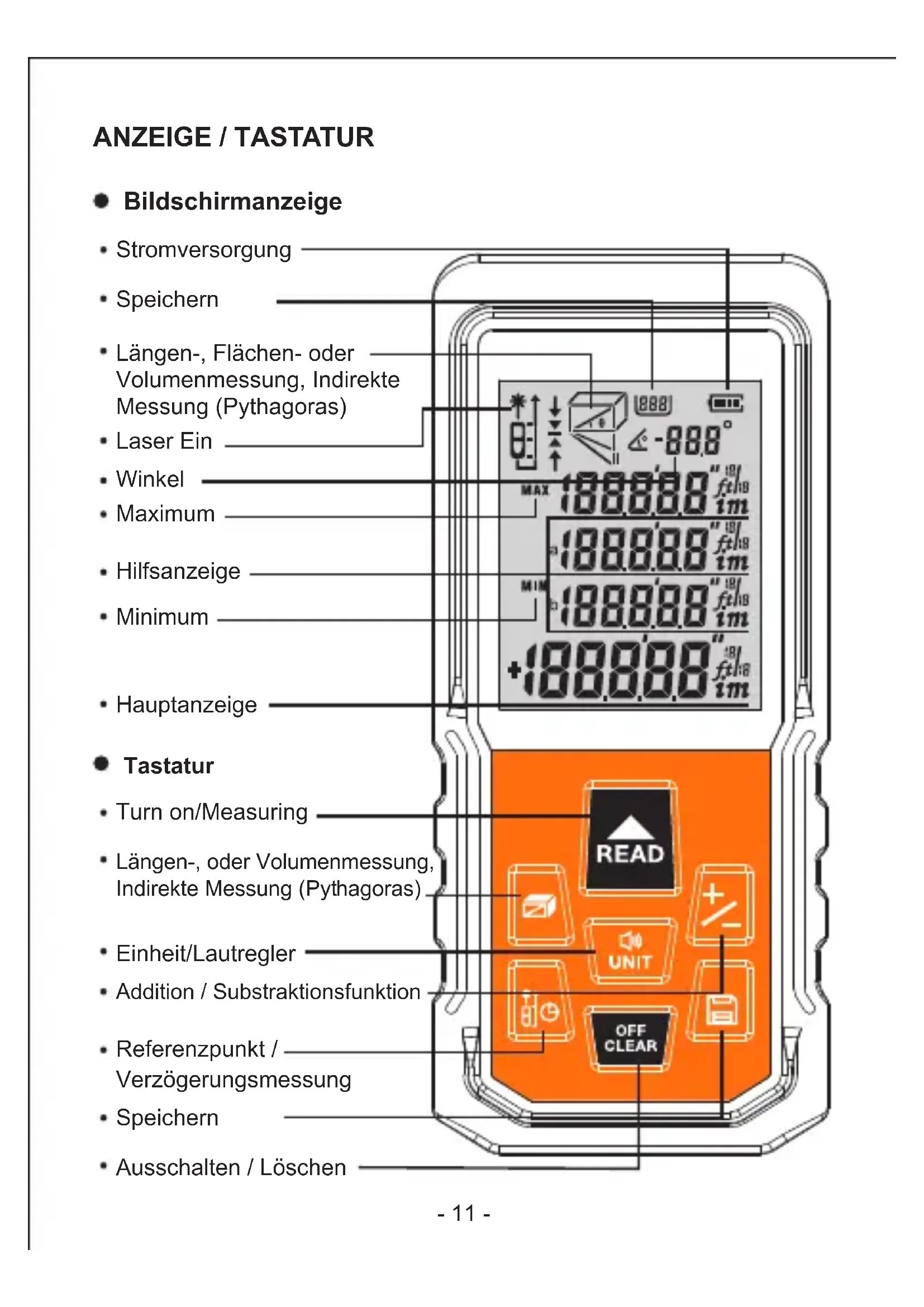

BEDIENUNGSANLEITUNG S350 Tacklife

• Stromversorgung
- Speichern
• Längen-, Flächen- oder — Volumenmessung, Indirekte Messung (Pythagoras)
- Laser Ein
- Winkel
- Maximum
- Hilfsanzeige
- Minimum
- Hauptanzeige

Tastatur

• Turn on/Measuring
  • Längen-, oder Volumenmessung, Indirekte Messung (Pythagoras)
• Einheit/Lautregler
• Addition / Substraktionsfunktion
  • Referenzpunkt / ____ Verzögerungsmessung
• Speichern
  • Ausschalten / Löschen

• Entfemen Sie die Batterieabdeckung auf der Rückseite des Geräts,
• legen Sie die Batterien entsprechend ihrer Polarität ein, befestigen Sie die Batterieabdeckung wieder.
• Nur 1,5V AAA Alkali-Batterien ist für das Meßgerät verwendbar.

Falls es länger nicht benutzt werden wird, entnehmen Sie die Batterien, um eine Batteriekorrosion des Gehäuses des Meßgeräts zu vermeiden.

Die Verwendungen und Einstellungen

• Meßgerät Ein- und Ausschalten

Im abgeschalteten Zustand, drücken Sie die Taste 📄, das Gerät und der Laser fahrengleichzeitig hoch und stehen im Wartezustand zur Messung bereit.

Im eingeschalteten Zustand, drücken Sie die Taste ☐ für 3 Sekunden, um das Gerät auszuschalten. Das Gerät schaltet sich selbständig nach 150 Sekunden ohne Benutzung aus.

• Einstellung der Einheiten

Drüken Sie die Taste, die aktuelle Maßeinheit wird zurückgestellt. Die Standardmaßeinheit ist: 0,000 m. Es steht 6 Maßeinheiten zur Wahl Einheiten:

	Länge	Fläche	Volumen
1	0.000m	0.00m^2	0.000m^3
2	0.00m	0.00m^2	0.00m^3
3	0.0in	0.00ft^2	0.00ft^3
4	1/16in	0.00ft^2	0.00ft^3
5	0'00'1/16	0.00ft^2	0.00ft^3
6	0.00ft	0.00ft^2	0.00ft^3

• Einstellung des Referenzpunkts

Drücken Sie die Taste 📄, um den Bezugspunkt auszuwählen. Der vorgegebene Geräte-Bezugspunkt ist die Rückseite.

• Die Verzögerungsmessung

Durch langen Druck erscheint eine zweite Zahl auf dem Bildschirm. Benutzer kann die Zeit durch die Taste oder zwischen 3s bis 60s einstellen.

Drücken Sie die Taste 📂 mit dem Countdown und die Messung beginnt, wenn die Zeit 0 wird.

• Ein und Aus der Hintergrundbeleuchtung

Die Hintergrundbeleuchtung wird automatisch ein- und ausgeschaltet. Die Hintergrundbeleuchtung kann während des Betriebs für 15 Sekunden eingeschaltet werden und wird nach 15 Sekunden automatisch abgeschaltet, wenn das Gerät nicht in Betrieb ist.

• Ein und Aus des Tons

Drücken Sie kurz die Taste UNIT, um den Summer ein- oder auszuschalten.

Selbstkalibrierung

Diese Funktion kann die Genauigkeit des Geräts festhalten.

Anweisung: Gerät ausschalten, langes Drücken auf die Taste , danach drücken auf , die Taste loslassen die Taste loslassen, bis "CAL" und eine Zahl auf dem Bildschinn darunter erscheinen. Der Benutzer kann die Zahl mit den Tasten und , gemäß der Genauigkeit des Meßgeräts anpassen. Anpassungsbereich: -9 bis 9mm.

Zum Speichern der Kalibrierungsergebnisse drücken Sie lang auf die Taste.

Längenmessung und Berechnung

- Messung einer Entfemung:

Schalten Sie den Laserstrahl durch ein kurzes Drücken der Taste ^1 ein. Im Messung Modus drücken Sie die Taste ^2 nochmals für eine Einzelmessung

der Länge. Das gemessene Ergebnis erscheint im Hauptfenster.

• Fortwährende Messung:

Im Messung Modus drücken Sie lange auf die Taste 📄, und geben Sie den Fortwährenden Messung Modus ein.

Das Minimum und Maximumergebnis zeigt sich in der Hilfisanzeige, das aktuelle

Ergebnis erscheint im Hauptfenster. Ein kurzes Drücken auf die Taste oder OFF CLEAR, um den Fortwährende Messung Modus zu verlassen.

- Flächenmessung:

Drücken Sie die Taste 📞, erscheint □ auf dem Bildschirm.

Eine Seite des Rechtecks blinkt im Bildschirm. Bitte befolgen Sie die nachstehenden Anweisungen zur Flächenmessung:

Drücken Sie die Taste einmal zur Länge.

Drücken Sie die Taste noch einmal zur Breite.

Das Gerät macht die Berechnung und zeigt das Ergebnis im Hauptfenster.

Das letzte Meßergebnis zur Länge zeigt sich in der Hilfeanzeige.

Drücken Sie die Taste OFF CLEAN, dies löscht das Ergebnis, und Sie können erneut messen.

Drücken Sie die Taste ☐ noch einmal, um den Modus zu verlassen.

• Volumenmessung

Ein doppeltes Drücken auf die Taste 📄, das zeigt sich im Oberteil der Anzeige. Eine Seite des Würfels 📋 blinkt in der Anzeige.

Bitte befolgen Sie die nachstehenden Anweisungen zur Volumenmessung:

Drücken Sie zur Länge

Drücken Sie noch einmal zur Breite

Drücken Sie ein drittes Mal zur Höhe

Das Gerät berechnet das Ergebnis und zeigt es im Hauptfenster.

Das erneute Messergebnis der Länge wird im Hilfsanzeigebereich angezeigt.

Drücken Sie 📄, dies löscht das Ergebnis, und Sie könnenerneut messen.

Drücken Sie die noch einmal, um den Modus zu verlassen.

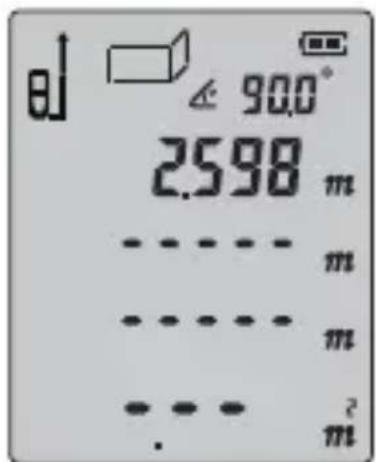

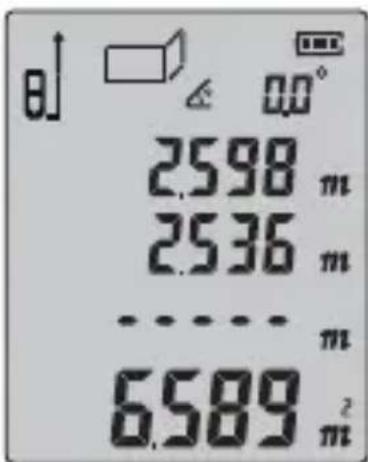

• Die Flächenmessung vom Wand

Wenn sich das Messgerät im Flächenmodus befindet, können Sie die Additions- / Subtraktionsfunktion verwenden, um die Fläche mehrerer Flächen zusammenzufassen.

Drücken Sie die Taste 📄 dreimal, bis 📋 auf dem Display angezeigt wird.

Drücken Sie 📄, um zuerst die Höhe der Wand zu messen;

Drücken Sie 📄, um die untere Kante der ersten Wand zu messen, um die erste Fläche in der Hauptanzeigefläche zu erhalten.

Drücken Sie 📄, um die untere Kante einer anderen Wand zu messen, um die Summe dieser beiden Wände zu erhalten.

90.0° 25.98 m ------ m ------ m ... m ?

2598 m 2536 m …… m 6589 m²

0.0 25.98 m 25.36 m 25.16 m 13.125 m²

Wiederholen Sie diese Vorgänge für mehr Wände. Drücken Sie die Taste 🔥️, um das vorherige Messergebnis zu löschen und eine neue Messung zu starten.

Wenn sich im Bereich der Hilfsanzeige keine Daten befinden, Drücken Sie 📄, um den Modus zu verlassen.

- Pythagoras

a α b h ①

x b a ②

Es gibt vier Modi im Pythagoras, falls das Ziel schwer zu erreichen ist.

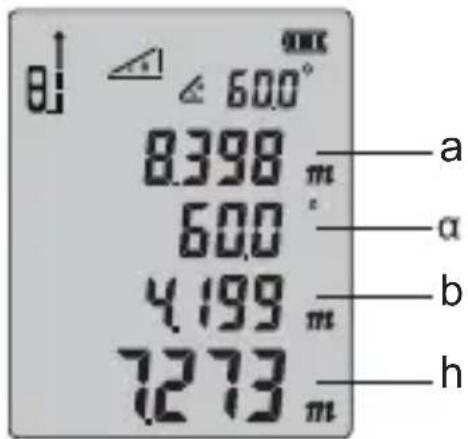

1. Berechnen Sie die Länge von zwei Kathete, indem Sie die Hypotenuse und den Winkel messen.

Kurz drücken Sie vier Mal, wenn die Hypotenuse blinken, Drücken Sie, messen Sie die Länge der Hypotenuse (a) und berechnen Sie gleichzeitig den Winkel (α).

Das Gerät berechnet den horizontalen Abstand (b) und vertikale Höhe (h).

a h α b

81 ∠600° 8398 m 600 ° 4199 m 7273 m a a b h

1. Berechnen Sie die Hy potenuse, indem Sie die Länge von zwei Kathete messen.

Kurzes Drücken fünfmal, wenn ein Bein zu blinken,

Drücken Sie 📄, messen Sie die Länge eines Beines (a)

Drücken Sie 📂, messen Sie die Länge eines anderen Beines (b)

Gerät berechnet die Länge der Hypotenuse (x)

1. Drücken Sie die 📞, bis die Hypotenuse 📄, auf dem Bildschirm blinkt.

Drücken Sie die 📄, messen Sie die Länge einer Hypotenuse (a)

Drücken Sie die 📄, messen Sie die Länge der anderen Hypotenuse (b)

Drücken Sie die 📄, messen Sie die Länge einer Kathete (c)

Das Gerät berechnet die Länge der Kathete in der kontinuierlichen Linie (x)

1. Drücken Sie die, bis eine Hypotenusenseite auf dem Bildschirm blinkt.

Drücken Sie die 📄, messen Sie die Länge einer Kathete (a)

Drücken Sie die 📄, messen Sie die Länge einer Mittellinie (b)

Drücken Sie die 📂, messen Sie die Länge einer anderen Kathete (c).

Das Gerät berechnet die Länge der Kathete in der kontinuierlichen Linie (x).

Die Katheten müssen kürzer als die Hypotenuse sein, oder es erscheint eine Fehlermeldung "err" auf dem Bildschirm.

Um die Genauigkeit zu gewährleisten, stellen Sie bitte sicher, daß alle Messungen von demselben Punkt ausgehen.

• Summierung / Subtraktion

Das Gerät kann zur Längensummierung oder Subtraktion im Einzelmessung Modus benutzt werden.

Drücken Sie die Taste ✝, wird "+" im Hauptfenster gezeigt. Sie sind im Summienmg Modus.

Der Wert der letzten Messung und das Ergebnis der Summierung werden auf dem Bildschirm gezeigt.

Drücken Sie die Taste ✝, wird "-" im Hauptfenster gezeigt. Sie sind im Subtraktion Modus.

Der Wert der letzten Messung und das Ergebnis der Subtraktion werden auf dem Bildschirm gezeigt.

Wählen Sie den Additions- oder Subtraktionsmodus durch Drücken der Taste ^2 .

Nicht nur die Länge kann zusätzlich und subtrahiert werden, sondern auch die Fläche und das Volumen. Nehmen Sie den Bereich als Beispiel: Flächensammelfunktion: Messen Sie den ersten Bereich wie in PIC1 angezeigt. Dann drücken Sie die Taste ^2 , und messen Sie den zweiten Bereich wie in PIC2 angezeigt, gibt es ein "+" in der linken unteren Ecke. Zuletzt drücken Sie die Taste ^3 , um das Summationsergebnis dieser beiden Bereiche zu erhalten, das in PIC3 angezeigt wird.

0.598 m 0.598 m m 0.358 m² 0.598 m 0.665 m m 0.398 m² 0.756 m²

PIC1 PIC2 PIC3

Speicherfunktion

Halten Sie die Taste für 3 Sekunden gedrückt, um Ihr Messergebnis im Messmodus aufzuzeichnen.

Es kann das Ergebnis auch unter Bereich, Volumen und Pythagoras-Modus aufzeichnen. Alle Berechnungsdaten können vom Gerät gespeichert werden.

- Lesen / Löschen der Daten:

Drücken Sie kurz die Taste 📄, lesen Sie die Daten durch Drücken der Taste 📄 und 📋. Kurzer Druck 📄, um den letzten Satz zu löschen und langer Druck 📄 alle Daten zu löschen. Drücken Sie 📄 oder 📆, um den Aufnahmemodus zu verlassen.

Wenn der Speicher voll ist, zeigt der Bildschirm die Markierung [FUL] an.

- Winkelmessung

Die Winkelinformationen werden oben auf dem Bildschirm angezeigt. Der Winkelmessbereich beträgt -90,0 ° bis 90,0 °.

Tipps

Sie können folgende Warnmeldungen erhalten:

Mitteilung	Ursache	Lösung
Fehler	Außerhalb des Entfernungsbereichs	Verwenden Sie das Gerät innerhalb der Reichweite
Fehler 1	Signal ist zu schwach	Wählen Sie eine Oberfläche mit größerer Rückstrahlung. Benutzen Sie die Rückstrahlungsfläche.gplate.
Fehler 2	Signal ist zu strark	Wählen Sie eine Oberfläche mit geringerer Rückstrahlung. Benutzen Sie die Rückstrahlungsfläche.
Fehler 3	Niedrige Batteriespannung	Wechseln Sie die Stromzufuhr.
Fehler 4	Die Arbeitsstemperatur ist zu hoch, außerhalb des Betriebsbereichs.	Kühlen Sie das Gerät ab.
Fehler 5	Pythagoras Messfehler	Erneut messen und sicherstellen, dass die Hypotenusegrößer als die Kathete ist.
Fehler 6	Winkelsensor Fehler	Depot-Reparatur

Technische Daten:

Modellname S3-50 S3-100
Messbreich	0.05 ~ 50m	0.05 ~ 100m
Messgenauigkeit	±2mm*
Dauerentfernungsmessung	Ja
Flächenmessfunktion	Ja
Volumenmessfunktion	Ja
Indirekte Messung (Pythagoras)	Voller Modus
Die Flächenmessung vom Wand	Ja
Winkelfunktion	Ja
Summierung und Subtraktion Messfunktion	Ja
Min/Max Wert	Ja
Selbstkalibrierung	Ja
Laser Niveau II
Laser Typ 635nm,<1mW
Max Speicher 30 Einheiten
Automatische Abschaltung des Laser	20s
Automatische Abschaltung	150s
Batteriedauer	8000 Einzelmessungen
Buttons/keys sound	Ja
Lagertemperatur	-20°C~60°C
Lagerfeuchtigkeit	0°C~40°C
Lagerfeuchtigkeit	20%~85% RH
Batterie	3x1.5V AAA
Winkelbreich	±90°
Abmessungen	118*52*27mm

Hinweis: Benutzen Sie eine Zielplatte, um während des Tageslicht oder bei schlechter Rückgtrahlung des Gegenstands den Meßbereich zu vergrößern.

Messgenauigkeit:

± 2 mm, bei Reflexionsgrad 100% (weiße Oberfläche), Umgebungslicht <2000 LUX. 25 °C. Die Messgenauigkeit wird in der Regel durch die Entfernung, das Reflexionsvermögen und das Umgebungslicht beeinflusst. Es wird wahrscheinlich eine Messgenauigkeit von ± (2 mm + 0,2 mm / m) erreicht.

Die Pflege des Geräts:

• Das Messgerät sollte nicht längere Zeit in einer Umgebung mit hoher Temperatur und hoher Luftfeuchtigkeit gelagert werden. Wenn es nicht oft benutzt wird, nehmen Sie bitte die Batterie heraus lagern Sie es an einem trockenen Ort.
• Bitte halten Sie das Gerät sauber. Ein feuchtes, weiches Tuch wird zum Reinigen von Staub verwendet. Aber Erosionsflüssigkeit darf niemals für die Wartung des Messgeräts verwendet werden. Das Laserausgangsfenster und die Fokuslinse können gemäß den Wartungsvorgängen für das optische Gerät beibehalten werden.
