MANUALE UTENTE S350 Tacklife

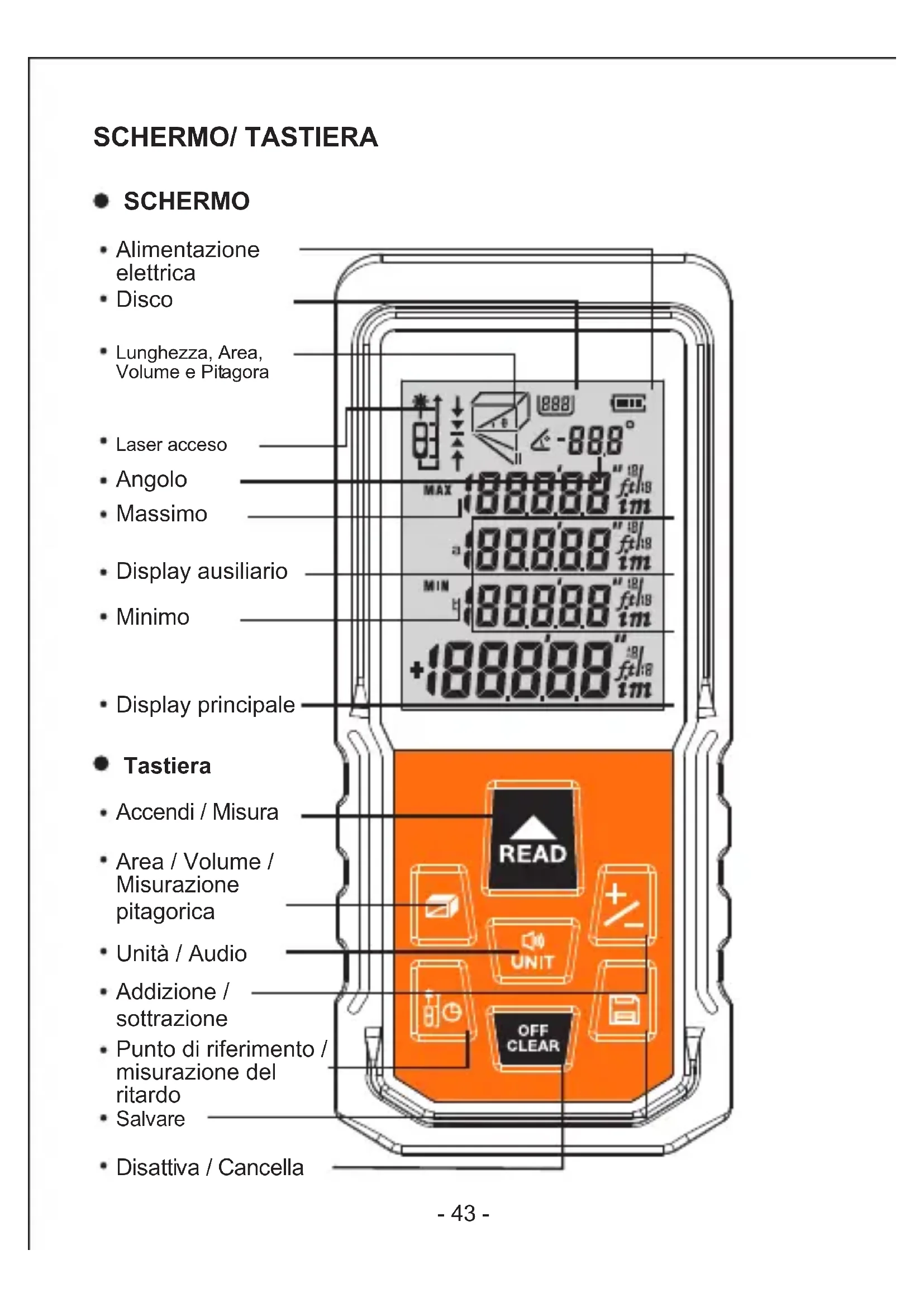

Alimentazione elettrica Disco Lunghezza, Area, Volume e Pitagora Laser acceso Angolo Massimo Display ausiliario Minimo Display principale Tastiera Accendi / Misura Area / Volume / Misurazione pitagorica Unità / Audio Addizione / sottrazione Punto di riferimento / misurazione del ritardo Salvare Disattiva / Cancella

Installazione della batteria

• Scaricare lo sportello della batteria sul retro del dispositivo e posizionare la batteria in base alla polarità corretta, quindi coprire lo sportello della batteria.
• Al tester viene applicata solo una batteria alcalina AAA da 1,5 V.
• Se non viene utilizzato per un lungo periodo, estrarre la batteria per evitare la corrosione della batteria sul corpo del misuratore.

Start e Impostazioni

• Accendi / spegni lo strumento

Sotto stato spento, premere il pulsante READ , dispositivo e laser si avviano simultaneamente e restano in attesa di misurazione. Sotto lo stato, premere a lungo il pulsante OFF CLEAR per 3 secondi per spegnere il dispositivo. Il dispositivo può anche essere spento senza alcuna operazione per 150 secondi.

- Impostazione dell'unità

Sotto la modalità di misurazione della lunghezza, premere a lungo il pulsante resettare l'unità di misura corrente, l'unità di default è: 0.000m

Ci sono 6 unità per la selezione.

Unità:

- Modifica del punto di riferimento

Preme brevamente il tasto 📄 per cambiare il punto di riferimento. Il punto di riferimento predefinito del sistema è in basso.

- Misurazione del ritardo

Preme lungo 📞, un secondo numero mostra sullo schermo. L'utente può premere 📞 o 📋 per regolare il tempo tra 3s e 60s.

Preme per iniziare il conto alla rovescia, la misura inizia quando il tempo diventa 0.

• Retroilluminazione On/Off

La luce posteriore è impostata per accendersi e spegnersi automaticamente. La retroilluminazione può essere accesa per 15 secondi durante il funzionamento e si spegne automaticamente dopo 15 secondi quando non viene eseguita alcuna operazione sul dispositivo.

- Suono on / off

Premere brevemente il tasto per accendere o spegnere il cicalino.

Auto-Calibrazione

Questa funzione può mantenere la precisione del dispositivo. Istruzioni: Spegnere, premere i pulsanti e fino a "CAL" e una cifra sotto di essa viene visualizzata sullo schermo. L'utente può regolare la figura con il pulsante, in base alla precisione del misuratore. Intervallo di regolazione: da -9 a 9mm, quindi premere il pulsante per salvare il risultato della calibrazione.

Misura e calcolo della lunghezza

• Misura a distanza singola:

Preme brevemente 📄 per accendere il raggio laser in modalità di misurazione. Premere il pulsante 📄 per una singola misurazione della lunghezza, quindi i risultati misurati visualizzati nell'area principale del display.

- Misurazione continua:

Premere a lungo il pulsante in modalità di misurazione e accedere alla modalità di misurazione continua. Visualizzazione dei risultati di misurazione massima e minima nell'area di visualizzazione ausiliaria, visualizzazione dei risultati attuali nell'area di visualizzazione principale.

Premere brevemente il pulsante READ o OFF CLEAN per uscire dalla modalità di misurazione continua.

- Misurazione dell'area

Premere il pulsante 📞 una volta, □ mostra sullo schermo. Uno dei lati del rettangolo che lampeggia sul display, si prega di seguire le seguenti istruzioni per la misurazione dell'area:

Premere una volta per la lunghezza

Premere di nuovo per la larghezza

Il dispositivo calcola e mostra il risultato nell'area di visualizzazione principale.

Il risentimento del risultato di misurazione della lunghezza è mostrato nell'area di visualizzazione ausiliaria.

Premere 📂, cancellare il risultato e misurare nuovamente se necessario.

Premere di nuovo per uscire dalla modalità.

- Misurazione del volume

Premere il pulsante due volte per accedere alla modalità di misurazione del volume. Una apparirà nella parte superiore dello schermo. Si prega di seguire le istruzioni di seguito per la misurazione del volume:

Premere per Lunghezza

Premere nuovamente per Larghezza

Premere terzo per altezza

Il dispositivo calcola e mostra il risultato nell'area di visualizzazione principale.

Il risentimento del risultato di misurazione della lunghezza è mostrato nell'area di visualizzazione ausiliaria.

Premere, per cancellare il risultato e misurare nuovamente se necessario.

Premere di nuovo per uscire dalla modalità.

- Funzione pittore

Quando lo strumento è in modalità area, è possibile utilizzare la funzione add / sottrarre per totalizzare l'area di più superfici.

Premere il pulsante □ tre volte finché □ non viene visualizzato sul display.

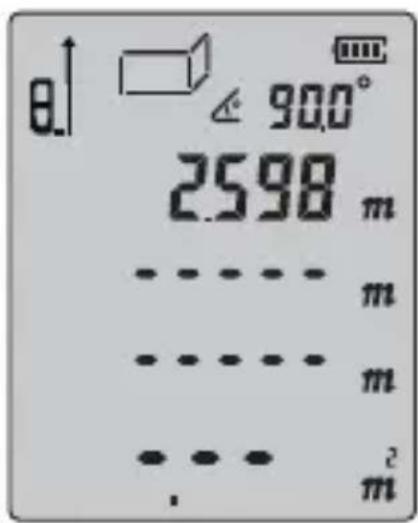

Premere per misurare prima l'altezza del muro;

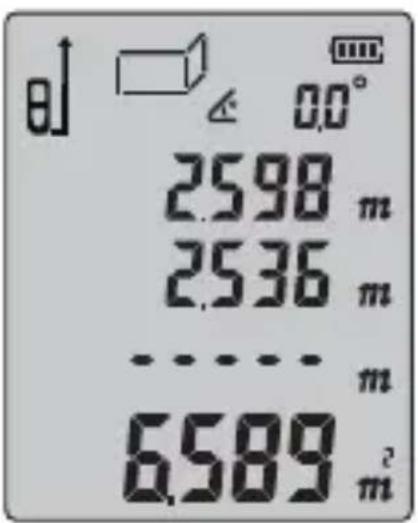

Premere per misurare il bordo inferiore del primo muro, ottenere la prima area nell'area principale del display;

Premere per misurare il bordo inferiore di un altro muro, ottenere la somma di questi due muri.

θ↑ 90.0° 2598 m ------ m ------ m ... m² . m

0.0° 25.98 m 25.36 m …… m 6.589 m²

0.0° 25.98 m 25.36 m 25.16 m 13.125 m²

Ripeti queste operazioni per più muri. Premere il pulsante per cancellare il risultato di misurazione precedente e avviare una nuova misurazione.

Quando non ci sono dati nell'area di visualizzazione ausiliaria, premere 📋 per uscire dalla modalità.

- Pitagora

a α b h

x a b ②

Ci sono quattro modalità di Pitagora nel caso in cui l'utente abbia difficoltà a misurare direttamente.

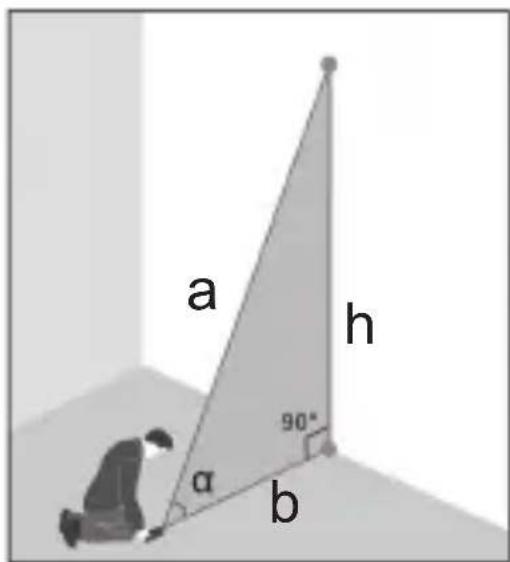

1. Calcola la lunghezza di due gambe misurando l'ipotenusa e l'angolo.

Premi brevemente quattro volte, quando l'ipotenusa lampeggia, Premere , misurare la lunghezza dell'ipotenusa (a) e calcolare l'angolo (α) tra lo smusso e il fondo allo stesso tempo.

Il dispositivo calcola la distanza orizzontale (b) e altezza verticale (h).

a h α 90° b

8.398 m 600 ° 4.199 m 7273 m a α b h

2. Calcola l'ipotenusa misurando la lunghezza di due gambe.

Premi brevemente cinque volte, quando una gamba di lampeggiante,

Premere 🍷, misurare la lunghezza di una gamba (a)

Premi , misura la lunghezza di un'altra gamba (b)

Il dispositivo calcola la lunghezza dell'ipotenusa (x)

3. Premere tante volte fino a quando il lato di un lampeggiante sullo schermo.

Premere per misurare la lunghezza di un lato (a) Premere per misurare la lunghezza della linea mediana (b) Premere per misurare la lunghezza di un altro lato (c)

Il dispositivo calcola la lunghezza della gamba in linea completa (x)

1. Premere 📋 sette volte fino a quando l'ipotenusa 📋 lampeggia sullo schermo.

Premere 🎨 per misurare la lunghezza di un ipotenusa (a) Premere 🎨 per misurare la lunghezza di un altro ipotenusa (b)

Premere per misurare la lunghezza di una gamba (c) Il dispositivo calcola la lunghezza della gamba in linea completa (x)

Le gambe devono essere corte rispetto all'ipotenusa, altrimenti sullo schermo compaiono "err". Per garantire la precisione, assicurarsi che tutte le misurazioni siano state avviate dallo stesso punto.

- Addizione / sottrazione

Il dispositivo può essere utilizzato per l'addizione e la sottrazione della lunghezza. Premere ⚠️ per selezionare la funzione una volta ottenere il risultato della misurazione della lunghezza.

Premere 2, "+" viene visualizzato nell'area principale del display, entrando in modalità di accumulo. Il valore dell'ultima misurazione e il risultato del cumulo saranno mostrati sullo schermo.

Premere ⚠ di nuovo, "-" mostra nell'area principale del display, entrando in modalità regressiva. Il valore dell'ultima misurazione e il risultato del cumulo saranno mostrati sullo schermo.

È possibile scegliere la modalità di aggiunta o sottrazione premendo il pulsante 📋.

Non solo la lunghezza può essere calcolata in addizione e sottrazione, ma anche area e volume possono eseguire il calcolo. Prendi l'area come esempio:

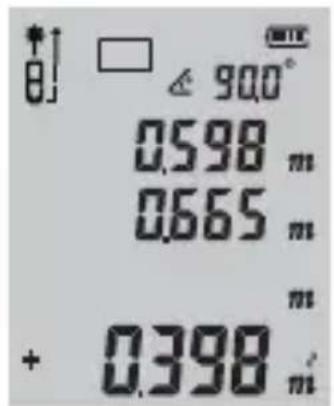

Funzione cumulativa area: misurare la prima area come visualizzata in PIC1. Quindi premere il pulsante ✝, e misurare la seconda area come mostrato in PIC2, c'è un "+" in basso a sinistra. Infine, premere il pulsante

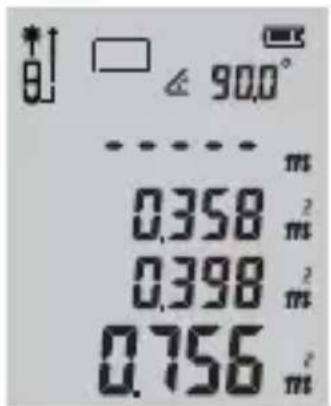

per ottenere il risultato della somma di queste due aree che viene visualizzato in PIC3.

0.1 □ ∠ 900° 0.598 m 0.598 m m 0.358 m

0.598 m 0.665 m + 0.398 m

8 ∠ 90.0° 0.358 m² 0.398 m² 0.756 m²

PIC1 PIC2 PIC3

Funzione di memoria

Premere a lungo il pulsante 📋 per 3 secondi per registrare il risultato della misurazione in modalità di misurazione.

Può anche registrare il risultato in modalità Area, Volume e Pythagoras. Tutti i record di calcolo possono essere salvati dal dispositivo.

• Leggi / cancella il record:

Premere brevemente il pulsante 📄, leggere i record premendo il pulsante 📋 e ✕. Premere brevemente 📋 per eliminare il record recente e premere a lungo 📋 per cancellare tutti i record. Pressore 📋 o 📋 per uscire dalla modalità di registrazione.

Quando lo spazio di archiviazione è esaurito, lo schermo verrà visualizzato a piacimento [FUL].

• Misurazione dell'angolo

Le informazioni sull'angolo sono visualizzate nella parte superiore dello schermo e l'intervallo di misurazione dell'angolo è compreso tra -90,0 ° e 90,0 °.

Suggerimenti

Potresti ricevere alcune informazioni di avviso come di seguito:

Messaggio informativo	Causa Soluzione
Err	Fuori dal campo di misurazione della distanza	Utilizzare il dispositivo all'interno dell'intervallo
Err1	Il segnale è troppo debole	Scegli la superficie con una maggiore riflettanza. Usa la piastra riflettente.
Err2	Il segnale è troppo forte	Scegli la superficie con una riflettanza più debole. Usa la piastra riflettente.
Err3	Bassa tensione della batteria	Cambiare l'alimentazione.
Err4	La temperatura di lavoro è al di fuori del campo di lavoro	Utilizzare il dispositivo alla temperatura specificata.
Err5	Errore di misura di Pitagora.	Ricalibrare e assicurarsi che Hypotenuse sia più grande di Cathetus.
Err6	Errore sensore angolo	Riparazione di un deposito

Specifiche tecnologiche:

ARTICOLO S3-50 S3-100
Intervallo di lavoro	0.05 ~ 50m	0.05 ~ 100m
Misura della distanza	±2mm *
Funzione di misurazione continua	Sì
Funzione di misurazione dell'area	Sì
Funzione di misurazione del volume	Sì
Funzione di misurazione proposizione pitagorica	Modalità completa
Funzione pittore Sì
Funzione angelo	Sì
Aggiungere e sottrarre la funzione di misurazione	Sì
Valore Min / Max	Sì
Auto-Calibration	Sì
Livello del laser II
Tipo di laser 635nm,<1mW
Spazio di archiviazione massimo	30 units
Taglia automaticamente il laser	20s
Spegnimento automatico	150s
Durata della batteria	8000 volte per misurazioni individuali
Pulsanti / tasti del suono	Sì
Temperatura di conservazione	-20°C~60°C
Temperatura di lavoro	0°C~40°C
Umidità di stoccaggio	20%~85% RH
Batteria	3x1.5V AAA
angolo di gamma	±90°
dimensione	118*52*27 mm

Nota: utilizzare una piastra target per aumentare il range di misurazione durante la luce del giorno o se il target ha scarse proprietà di riflessione.

Tolleranza tipica: ± 2mm, quando riflettività 100% (superficie bianca), luce ambiente <2000 LUX. 25 °C La tolleranza è solitamente influenzata dalla distanza, dalla riflettività e dalla luce ambientale, ecc. Probabilmente ottiene una tolleranza intorno a ± (2 mm + 0,2 mm / m).

Manutenzione dello strumento:

• Il misuratore non deve essere conservato per lungo tempo in ambienti con alte temperature e forte umidità; se non viene usato molto spesso, si prega di estrarre la batteria e posizionare il misuratore nella busta di alimentazione assegnata e conservare in luogo fresco e asciutto.
• Si prega di mantenere la pulizia della superficie del dispositivo. Un panno umido e morbido viene applicato per pulire la polvere, ma il liquido di erosione non viene mai utilizzato per la manutenzione dello strumento. La finestra di emissione laser e la lente di messa a fuoco possono essere mantenute in base alle procedure di manutenzione del dispositivo ottico.
