S3100 - Telemetro Tacklife - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telemetro laser
Marca	Tacklife
Modello	S3100
Dimensioni	118 x 52 x 27 mm
Peso	Circa 150 g (con pile)
Alimentazione	3 pile AAA 1,5 V (alcaline)
Autonomia	Fino a 8000 misurazioni
Campo di misura	0,05 a 100 m
Precisione	± 2 mm*
Unità	m, ft, in, ecc. (6 unità)
Funzioni principali	Misura di distanza, superficie, volume, Pitagora, misura angolare, addizione/sottrazione, misura continua, valore min/max
Tipo di laser	Laser classe II, 635 nm, < 1 mW
Memoria	30 misurazioni
Altre funzioni	Auto-calibrazione, retroilluminazione, suono attivabile/disattivabile, spegnimento automatico (150 s)
Temperatura di funzionamento	0 °C a 40 °C
Temperatura di stoccaggio	-20 °C a 60 °C
Umidità di stoccaggio	20 % a 85 % UR
Manutenzione	Pulire con un panno umido, evitare solventi; conservare in un luogo fresco e asciutto
Sicurezza	Non guardare direttamente il fascio laser; classe II
Contenuto della confezione	Telemetro, pile, custodia, manuale d'uso

Domande frequenti - S3100 Tacklife

Come accendere e misurare una distanza?

Premi il pulsante Accendi/Misura per accendere lo strumento e il laser. Punta il bersaglio, poi premi di nuovo per effettuare una singola misura. Il risultato viene visualizzato sullo schermo principale.

Come misurare una superficie?

Premi una volta il pulsante Superficie/Volume/Pitagora per entrare in modalità superficie. Misura prima la lunghezza, poi la larghezza. Lo strumento calcola automaticamente l'area e la visualizza.

Cosa fare se lo schermo mostra 'Err'?

L'errore 'Err' significa che la misura è fuori portata. Assicurati che il bersaglio sia tra 0,05 e 100 m. Se il problema persiste, controlla le pile o la pulizia della lente.

Come cambiare le pile?

Apri il coperchio della batteria sul retro dello strumento. Inserisci 3 pile AAA da 1,5 V rispettando la polarità. Richiudi il coperchio. Rimuovi le pile se lo strumento non viene utilizzato per un lungo periodo.

Come usare la funzione di misura continua?

In modalità pronta, tieni premuto il pulsante Accendi/Misura per attivare la misura continua. Vengono visualizzati i valori min e max. Premi brevemente un pulsante per uscire.

Come regolare il punto di riferimento (anteriore o posteriore dello strumento)?

Premi brevemente il pulsante Punto di riferimento/Misura di ritardo per passare tra i riferimenti anteriore e posteriore. L'icona sullo schermo indica il punto attivo.

Come attivare o disattivare il suono?

Premi brevemente il pulsante Unità/Suono per accendere o spegnere il buzzer. L'icona dell'altoparlante sullo schermo indica lo stato.

Come cancellare i dati in memoria?

Premi brevemente il pulsante Memorizza per consultare i dati. Usa le frecce per navigare. Premi brevemente per eliminare una voce, o tieni premuto per cancellare tutto.

Come pulire lo strumento?

Usa un panno morbido e umido per pulire l'esterno. Evita solventi o prodotti abrasivi. Per la finestra del laser, usa un panno speciale per ottiche. Conserva lo strumento nella sua custodia in un luogo asciutto.

Quali sono le precauzioni di sicurezza con il laser?

Non guardare mai direttamente il fascio laser e non puntarlo verso gli occhi. Il laser è di classe II (635 nm, < 1 mW). Fai attenzione alle superfici riflettenti. Tieni lo strumento fuori dalla portata dei bambini.

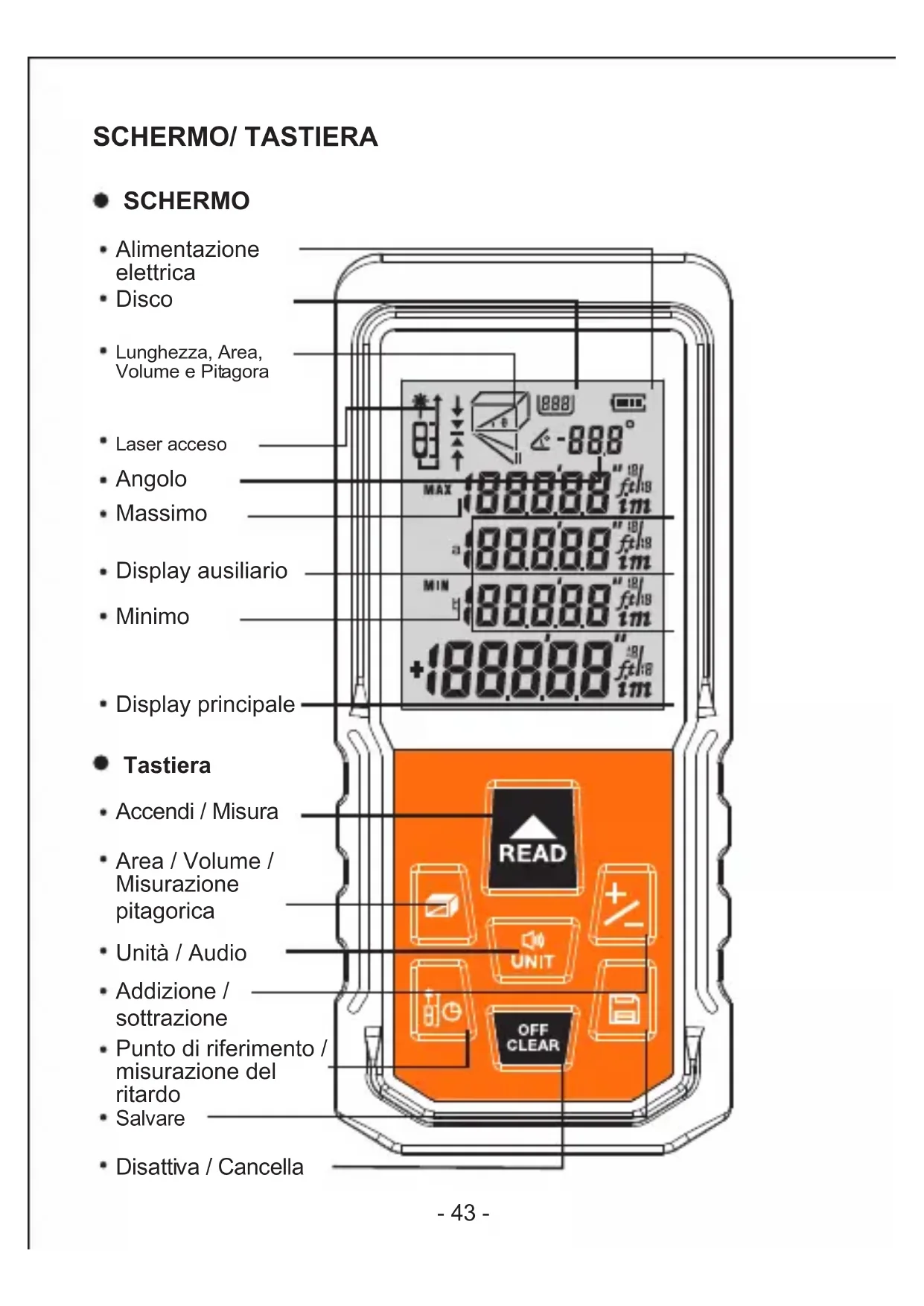

MANUALE UTENTE S3100 Tacklife

• Alimentazione elettrica
• Disco
  Lunghezza, Area, Volume e Pitagora
• Laser acceso
  Angolo
  Massimo
• Display auxiliario
• Minimo
• Display principale
• Accendi / Misura
  Area / Volume / Misurazione pitagorica
  Unità / Audio
  Addizione / sottrazione
  Punto di riferimento / misurazione del ritardo
  Salvare
  Disattiva / Cancella

Installazione della batteria

• Scaricare lo sportello della batteria sul retro del disposativo e posizionare la batteria in base alla polarità corretta, quando copire lo sportello della batteria.
• Al testeriene applicata solo una batteria alcalina AAA da 1,5 V.
• Se non viene utilizzato per un lungo periodo, estrarre la batteria per evitare la corrosione della batteria sul corso del misuratore.

Starte Impostazioni

- Accendi / spegni lo strumento

Sotto stato spento, premere il pulsante , dispositivo e laser si avviano simultaneamente e restano in attesa di misurazione.Sotto lo stato, premere a lungo il pulsante per 3 secondi per spegnere il dispositivo. Il dispositivo cui sono又能 essere spento alla alcuna operazione per 150 secondi.

- Impostazione dell'unità

Sotto la modalità di misurazione della lunghezza, premere a lungo il pulsante resettare l'unità di misura corrente, l'unità di default è: 0.000m

Ci sono 6 unità per la selezione.

Unità:

Modifica del punto di riferimento

Preme brevamente il tasting per cancellare il punto di riferimento. Il punto di riferimento predefinito del sistema è in basso.

- Misurazione del ritardo

Preme lungo, un secondo numero alla stra sullo schermo. L'utente cui premere o per regolare il tempo tra 3s e 60s.

Preme per iniziare il conto alla rovescia, la misura inizia quando il tempo diventa 0.

- Retroilluminazione On/Off

La luce posteriori è impostata per accendersi e spegneri automaticamente. La retroilluminazione può essere accesa per 15 secondi durante il funzionamento e si spegne automaticamente dopo 15 secondi quando non viene eseguita una operazione sul dispositivo.

Suono on / off

Premere brevamente il tastingo per accendere o spegnere il cicalino.

Auto-Calibrazione

Questa funzione può mantenere la precisione del dispositivo. Istruzioni: Spagnere, premere i pulsanti e in base alla precisione del misuratore. Intervalto di regolazione: da -9 a 9mm, quando premere il pulsante per salvare il risultato della calibrazione.

Misura e calcolo della lunghezza

- Misura a distanza singola:

Preme brevamente per accendere il raggio laser in modalità di misurazione. Premere il pulsante per una singola misurazione della lunghezza, quando i risultati misurati visualizzati nella area principale del display.

- Misurazione continua:

Premere a lungo il pulsante in modalità di misurazione e accedere alla modalità di misurazione continua. Visualizzazione dei risultati di misurazione massima e minima nelle area di visualizzazione ausiliaria, visualizzazione dei risultati attuali nelle area di visualizzazione principale.

Premere brevamente il pulsante o per uscire alla modalità di misurazione continua.

- Misurazione dell'area

Premere il pulsante una volta,但我a sullo schermo. Uno dei lati del rettangolo che lampeggia sul display, si prega di seguire le seguenti istruzioni per la misurazione dell'area:

Premere

una volta per la lunghezza

Premere

di nuovo per la larghezza

Il disposiimento calcola e migliorare il risultato nell'area di visualizzazione principale.

Il risentimento del risultato di misurazione della lunghezza è molto recente in l'area di visualizzazione auxiliaria.

Premere, cancellare il risultato e misurare nuovamente se necessario.

Premere di nuovo per uscire alla modalità.

- Misurazione del volume

Premere il pulsante due volte per accedere alla modalità di misurazione del volume. Una apparirà nella parte superiore dello schermo. Si prega di seguire le istruzioni di seguito per la misurazione del volume:

Premere

per Lunghezza

Premere

nuovamente per Larghezza

Premere

terzo per altezza

Il disposativo calcula e migliorare il risultato nell'area di visualizzazione principale.

Il risentimento del risultato di misurazione della lunghezza è molto recente nella area di visualizzazione auxiliaria.

Premere, per cancellare il risultato e misurare nuovamente se necessario.

Premere di nuovo per uscire alla modalità.

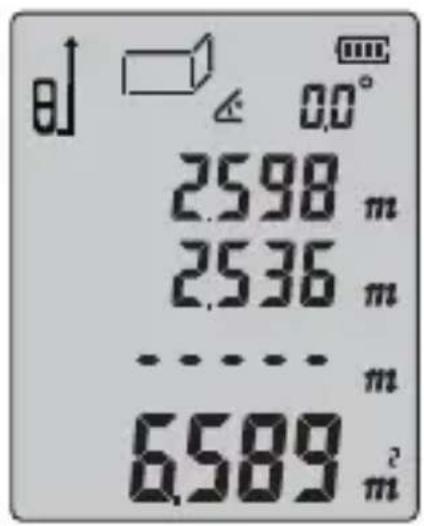

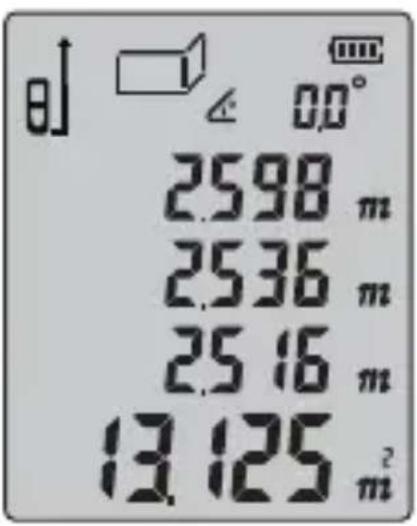

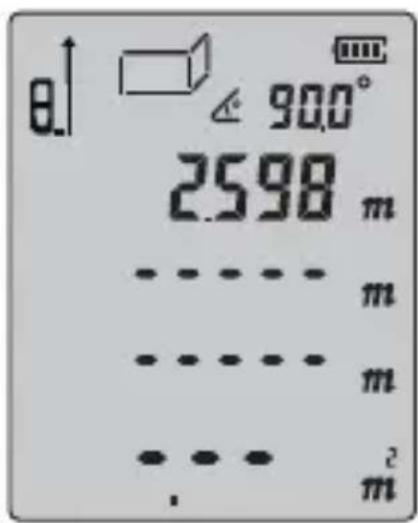

- Funzione pittore

Quando lo strumento è in modalità area, è possible utilizzato la funzione add / somtrarre per totalizzato l'area di più superfici.

Premere il pulsante tre volte finché non viene visualizzato sul display.

Premere per misurare prima l'altezza del muro;

Premere per misurare il bordo inferiore del primo muro, ottenera la prima area nell'area principale del display;

Premere per misurare il bordo inferiore di un altro muro, ottenera la somma di questi due muri.

Ripeti queste operazioni per più muri. Premere il pulsante OFP per cancellare il risultato di misurazione precedente e avviare una nuova misurazione. Quando non ci sono dati nell'area di visualizzazione ausiliaria, premere OFT per uscire alla modalità.

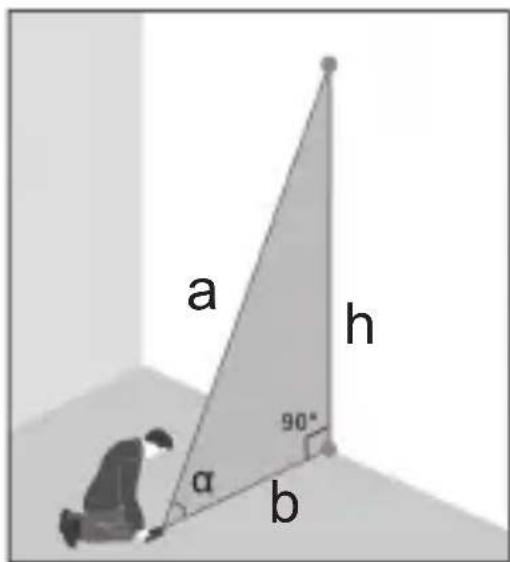

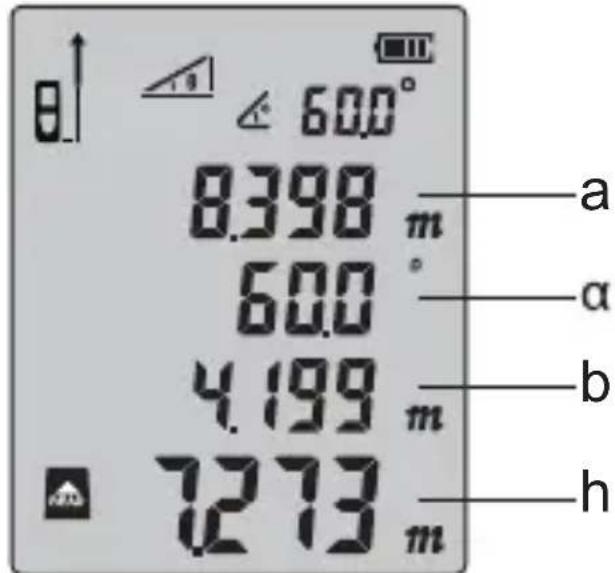

- Pitagora

Ci sono quattro modalità di Pitagora nel caso in cui l'utente abbia dificoltà a misurare direttamente.

1. Calcola la lunghezza di due gambe misurando l'ipotenusa e l'angolo. Premi brevamente quattro volte, quando l'ipotenusa lampeggia, Premere, misurare la lunghezza dell'ipotenusa (a) e calculare l'angolo () tra lo smusso e il fondo allo stesso tempo. Il dispositivo calcola la distance orizzontale (b) e altezza verticale (h).

1. Calcola l'ipotenusa misurando la lunghezza di due gambe.

Premi brevamente cinque volte, quando una gamba di lampeggiante,

Premere , misurare la lunghezza di una gamba (a)

Premi , misura la lunghezza di un'altra gamba (b)

Il dispositivo calcula la lunghezza dell'ipotenusa (x)

1. Premere tante volte fino a quando il lato di un lampeggiante sullo schermo.

Premere per misurare la lunghezza di un lato (a)
Premere per misurare la lunghezza della linea mediana (b)
Premere per misurare la lunghezza di un altro lato (c)
Il dispositivo calcula la lunghezza della gamba in linea completa (x)

4. Premere sette volte fino a quando l'ipotenusa lampeggia sullo schermo.

Premere per misurare la lunghezza di un ipotenusa (a) Premere per misurare la lunghezza di un altro ipotenusa (b)

Premere per misurare la lunghezza di una gamba (c) Il dispositivo calcula la lunghezza della gamba in linea completa (x)

Le gambe devono essere corte rispetto all'ipotenusa, altrimenti sullo schermo compaiono "err". Per garantire la precisione, assicurarsi che tutte le misurazioni siano state avviate dallo stesso punto.

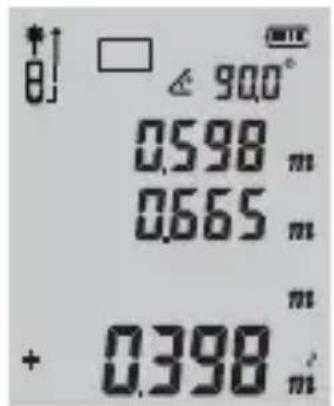

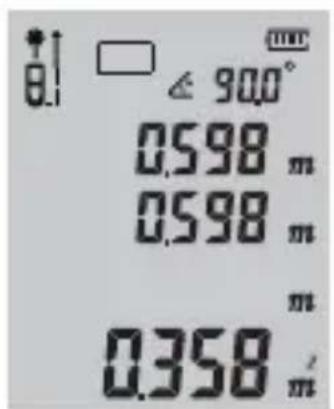

Addizione / sograzione

Il disposativo può essere utilizzato per l'addizione e la sottrazione della lunghezza. Premere per selezionare la funzione una volta ottenere il risultato della misurazione della lunghezza.

Premere 念 , " ^+ "viene visualizzato nell'area principale del display, entrando in modalità di accumulo. Il valore dell'ultima misurazione e il risultato del cumulo saranno migliorati sullo schermo.

Premere di nuovo, "-" mia nella area principale del display, entrando in modalità regressiva. Il valore dell'ultima misurazione e il risultato del cumulo saranno migliorati sullo schermo.

É possibile scegliere la modalità di aggiunta o sotrazione premendo il pulsante.

Non solo la lunghezza può essere calcolata in addizione e sottrazione, maanche area e volume possono eseguire il calcolo. Prendi l'area come esempio:

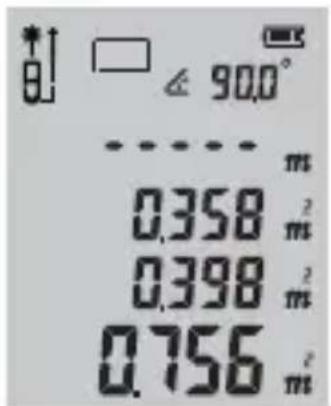

Funzione cumulativa area: misurare la prima area come visualizzata in PIC1. Quindi premere il pulsante 念 , e misurare la seconda area come lostrato in PIC2, c'è un "+" in basso a sinistra. Infine, premere il pulsante per ottenerile il risultato della somma di queste due aree che viene visualizzato in PIC3.

PIC1 PIC2 PIC3

Funzione di memoria

Premere a lungo il pulsante per 3 secondi per registrar il risultato della misurazione in modalità di misurazione.

Puòanche registrare il risultato in modalità Area, Volume e Pythagoras. Tutti i recordi calcolo possono essere salvati dal dispositivo.

- Leggi / cancella il record:

Premere brevamente il pulsante , leggere i record premendo il pulsante e . Premere breve per eliminare il record recente e premere a lungo per cancellare tutti i record. Pressore o per uscire alla modalità di registrazione.

Quando lo spazio di archivazione è esaurito, lo schermo verrà visualizzato a piacimento [FUL].

- Misurazione dell'angolo

Le informazioni sull'angolo sono visualizzate nella parte superiore dello schermo e l'intervallo di misurazione dell'angolo è compreso tra -90,0° e 90,0°.

Suggerimenti

Potresti ricevere alcune informazioni di avviso come di seguito:

Messaggio informativo	Causa Soluzione
Err	Fuori dal Campo di misurazione della distance	Utilizzare il dispositivo all'interno dell'intervalle
Err1	Il segnale è troppo debole	Scegli la superficie con una maggiore riflettanza. Usa la piastra riflettente.
Err2	Il segnale è troppo forte	Scegli la superficie con una riflettanza più debole. Usa la piastra riflettente.
Err3	Bassa tensione della batteria	Cambiare l'alimentazione.
Err4	La temperature di lavoro è al di fuori del Campo di lavoro	Utilizzato il dispositivo alla temperatura specificata.
Err5	Errore di misura di Pitagora.	Ricalibrare e assicurarsi che Hypotenuse sia più grande di Cathetus.
Err6	Errore sensore angolo	Riparazione di un deposito

Specifiche technologiche:

ARTICOLO S3-50 S3-100
Intervallo di lavoro	0.05 ~ 50m	0.05 ~ 100m
Misura della distance	±2mm *
Funzione di misurazione continua	Sì
Funzione di misurazione dell'area	Sì
Funzione di misurazione del volume	Sì
Funzione di misurazione proposizione pitagorica	Modalità completa
Funzione pittore Si
Funzione angelo	Sì
Aggiungere e sottrarre la funzione di misurazione	Sì
Valore Min / Max	Sì
Auto-Calibration	Sì
Livello del laser II
Tipo di laser 635nm,<1 mW
Spazio di archivazione massimo	30 units
Taglia automaticamente il laser	20s
Spegnimento automatico	150s
Durata della batteria	8000 volte per misurazioni individuali
Pulsanti / tasti del suono	Sì
Temperatura di conservazione	-20°C~60°C
Temperatura di lavoro	0°C~40°C
Umidità di stoccaggio	20%~85% RH
Batteria	3x1.5V AAA
angolo di gamma	±90°
dimensione	118*52*27 mm

Nota: utilizzare una piatra target per augmentare il range di misurazione durante la luce del giorno o se il target ha scarse proprietà di riflessione.

Tolleranza tipica: ± 2mm , quando riflettività 100% (superficie bianca), luce ambiente < 2000 LUX. 25^ La tolleranza è solitamente influenzata alla distance, alla riflettività e alla luce ambientale, ecc. Probabilmente ottiene una tolleranza intorno a ± ( 2mm + 0,2mm / m ).

Manutenzione dello strumento:

• Il misuratore non deve essere conservato per lungo tempo in ambienti con alte temperature e forte umidità; se non viene usato molto spesso, si prega di estrarre la batteria e posizionare il misuratore nella busta di alimentazione assegnata e conservare in luogo fresco e asciutto.
• Si prega di mantenere la pulizia della superficie del dispositivo. Un panno umido e morbido viene applicato per pulire la polvere, ma il liquido di erosione non viene mai utilizzato per la manutenzione dello strumento. La finestra di emissione laser e la lente di messa a fuoco possono essere mantenute in base alle procedure di manutenzione del dispositivo ottico.

Shenzhen Take Tools Co., Ltd.

Web: www.tacklifetools.com

Facebook: www.facebook.com/Tacklife.US

E-mail: [e-mail]
