MODE D'EMPLOI S350 Tacklife

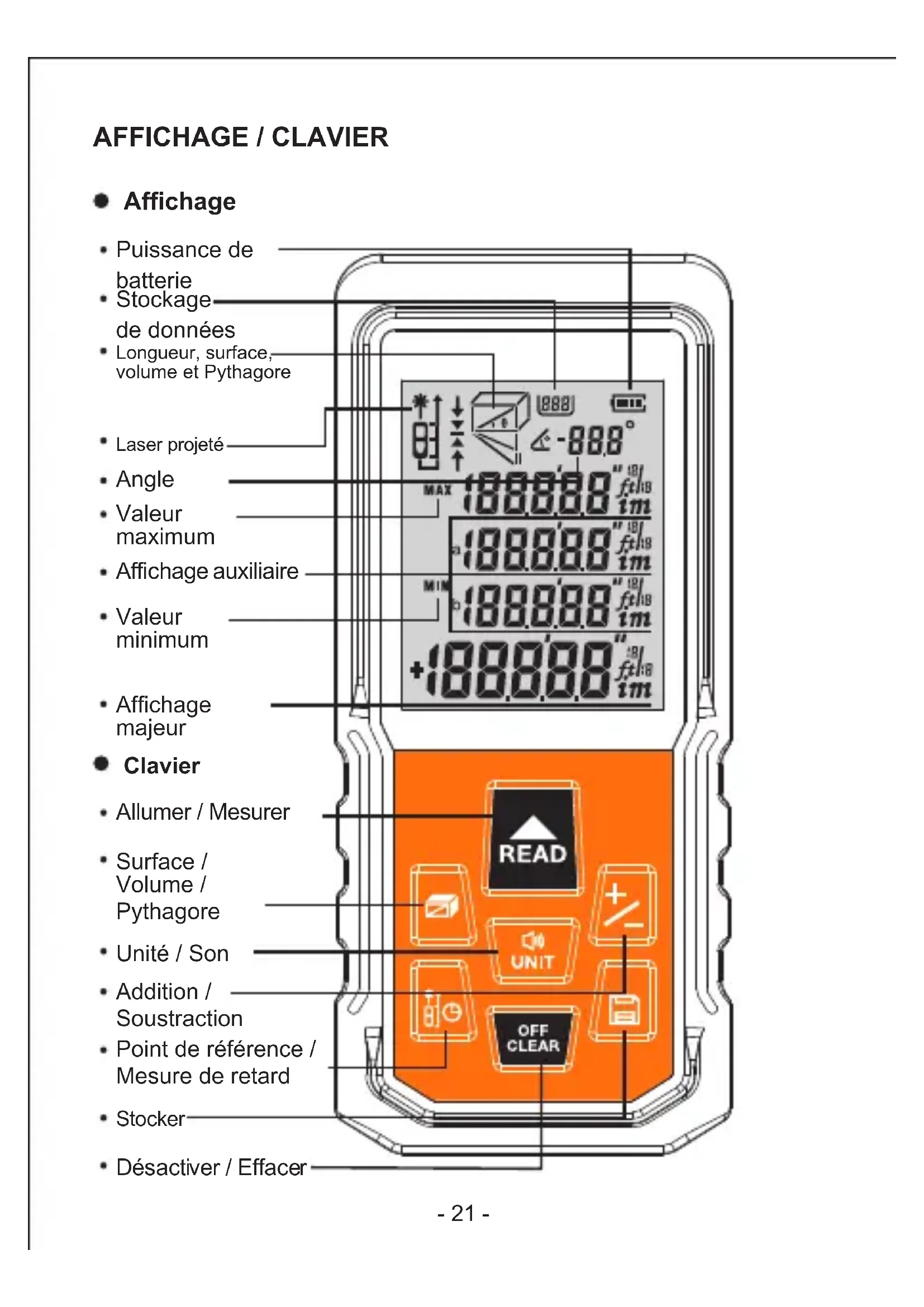

Installer et remplacer la pile
- Ouvrir le couvercle de la batterie à l'arrière de l'appareil, et placez la batterie selon la polarité, puis couvrez le couvercle de la batterie.
- Seule la pile alcaline AAA de 1,5 V est appliquée sur l'appareil.
- Si vous ne l'utilisez pas pendant une longue période, veuillez retirer la batterie pour éviter la corrosion de la batterie.
Allumer et régler
• Allumer / éteindre l'instrument
Sous l'état désactivé, appuyez sur le bouton 🚠️ , l'appareil et le laser démarrent simultanément et sont prêts pour la mesure.
Sous l'état activé, appuyez longuement sur le bouton pendant 3 secondes pour éteindre l'appareil. L'appareil peut également être éteint sans aucune opération pendant 150 secondes.
- Réglage de l'unité
Dans le mode de mesure de longueur, appuyez sur le bouton , réinitialiser l'unité de mesure actuelle, l'unité par défaut est: 0.000m Il y a 6 unités pour la sélection.
Unités:
| Longueur | Surface | Volume |
| 1 | 0.000m | 0.00m^2 | 0.000m^3 |
| 2 | 0.00m | 0.00m^2 | 0.00m^3 |
| 3 | 0.0in | 0.00ft^2 | 0.00ft^3 |
| 4 | 1/16in | 0.00ft^2 | 0.00ft^3 |
| 5 | 0'00'1/16 | 0.00ft^2 | 0.00ft^3 |
| 6 | 0.00ft | 0.00ft^2 | 0.00ft^3 |
- Modification du point de référence
Appuyez brièvement sur le bouton pour changer le point de référence. Le point de référence par défaut du système est en bas.
- Mesure de retard
Appuyer longuement sur le bouton pour activer le mode de mesure de retard, le temps de retard est de 5s, l'utilisateur peut appuyer sur pour ajuster le temps entre 3s et 60s.
Appuyez pour commencer le compte à rebours, la mesure démarre lorsque le temps passe à 0.
• Rétro-éclairage allumé / éteint
Le rétro-éclairage de cet appareil est réglé pour s'allumer et s'éteindre automatiquement. Le rétro-éclairage peut être allumé pendant 15s après avoir appuyé sur n'importe quel bouton sur l'instrument, et il sera éteint automatiquement dans 15s quand il n'y a aucune opération à l'appareil.
- Son activé / désactivé
Appuyez brièvement sur le bouton pour allumer ou éteindre le buzzer.
Auto-calibration
pour assurer la précision, cet appareil possède la fonction d'auto-calibration. Instruction: sous l'état éteint, appuyez sur le bouton et le bouton jusqu'à "CAL" et le chiffre clignotant en bas s'affichent sur l'écran, maintenant l'appareil entre le mode d'auto-calibration. L'utilisateur peut utiliser ce bouton pour ajuster cette chiffre en fonction de l'erreur de l'instrument. La plage de réglage: -9 à 9mm, puis appuyez sur le bouton pour enregistrer le résultat de l'étalonnage.
Mesure diverse
- Mesure unique:
Sous l'état de prêt à mesurer ,appuyer pour activer le faisceau laser. Appuyez sur le bouton pour une mesure unique de la longueur, puis les résultats mesurés affichent sur la zone d'affichage principale.
- Mesure continue:
Sous l'état de prêt à mesurer ,appuyez longuement sur le bouton 📄, pour entre l'état de mesure continue ,et la valeur maximum et minimum de cette mesure continue vont afficher dans la zone d'affichage auxiliaire. Le résultat actuel affichera dans la zone d'affichage principale. Appuyez brièvement sur le bouton 📆 ou 📄 pour quitter le mode de mesure continue.
- Mesure de surface
Appuyez sur le bouton une fois, affiche sur l'écran. Un des côtés du rectangle clignotant sur l'écran, veuillez suivre les instructions ci-dessous pour mesurer la surface:
Appuyez pour mesurer la longueur du premier côté (la longueur)
Appuyez pour mesurer la longueur du deuxième côté (la largeur)
L'appareil calcule automatiquement la surface, et le résultat affiche dans
la zone d'affichage principale. Le résultat de mesure de la longueur
renvoyé est affiché dans la zone d'affichage auxiliaire.
Appuyez sur 📄, pour effacer le résultat et mesurer à nouveau si nécessaire. Appuyez 📄 à nouveau pour quitter le mode de mesure la surface, et entre le mode de longueur.
- Mesure du volume
Appuyez deux fois sur le bouton pour passer en mode de mesure du volume. Un cube apparaît en haut de l'écran. Veuillez suivre les instructions ci-dessous pour la mesure du volume:
Appuyez pour mesurer la longueur du premier côté (la longueur)
Appuyez pour mesurer la longueur du deuxième côté (la largeur)
Appuyez pour mesurer la longueur du troisième côté (la hauteur)
L'appareil calcule automatiquement le volume, et le résultat affiche dans la zone d'affichage principale. Le résultat de mesure de la longueur, la largeur et la hauteur du cube est affiché dans la zone d'affichage auxiliaire.
Appuyez sur 📄, pour effacer le résultat et mesurer à nouveau si nécessaire. Appuyez 📄 à nouveau pour quitter le mode de mesure de volume, et entre le mode de longueur.
• Mesure de la surface du mur
Appuyez trois fois sur le bouton jusqu'à ce que apparaisse sur l'affichage.

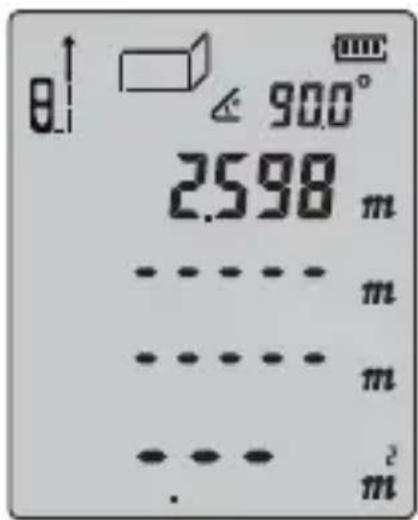

Appuyez sur pour mesurer la hauteur du mur ;

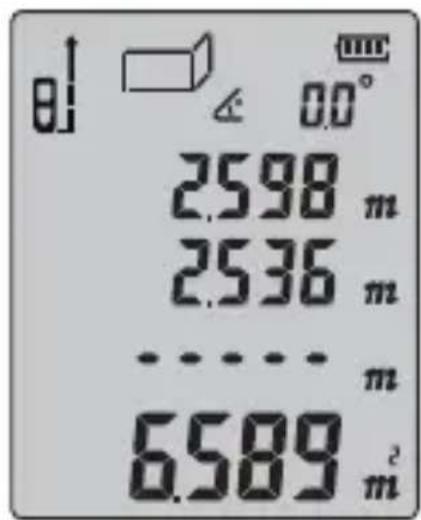

Appuyez sur pour mesurer la largeur 1 du mur 1 ; l'appareil va calculer automatiquement la surface de la mur = hauteur x largeur 1 ;

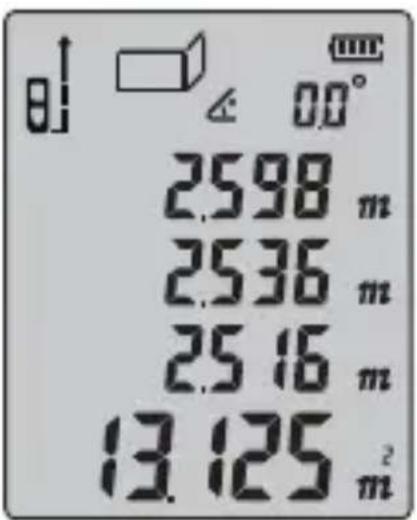

Appuyez sur pour mesurer la largeur 2 du mur 2 ; l'appareil va calculer automatiquement la somme de surfaces de deux murs.
Somme de la surface = hauteur x (largeur 1 + largeur 2) et ainsi de suite, appuyez sur le bouton pour mesurer la largeur n de la mur n ;la surface totale = hauteur x (largeur 1 + largeur 2 + ... + largeur n )
Appuyez sur le bouton pour effacer le résultat de mesure actuel pour commencer la nouvelle mesure.
Lorsqu'il n'y a pas de données dans la zone d'affichage ,appuyez sur pour quitter le mode de mesure de surface ,et passer en mode de mesure de longueur .

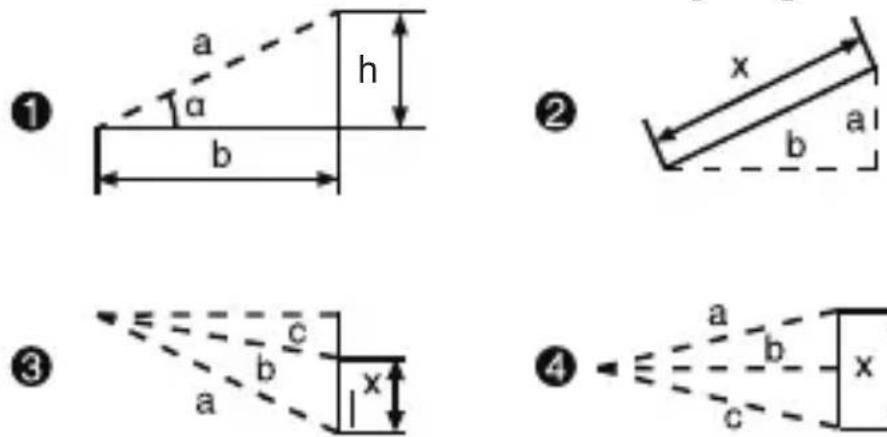

- Mesure indirecte du théorème de Pythagore
Il y a 4 modes de Pythagore pour mesurer la longeur unilatérale du triangle, il est pratique que l'utilisateur fait la mesure indirecte dans un environnement complexe spécifique.

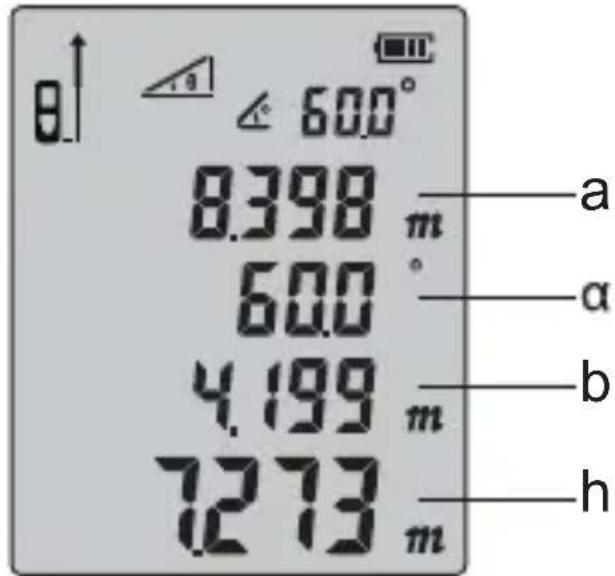

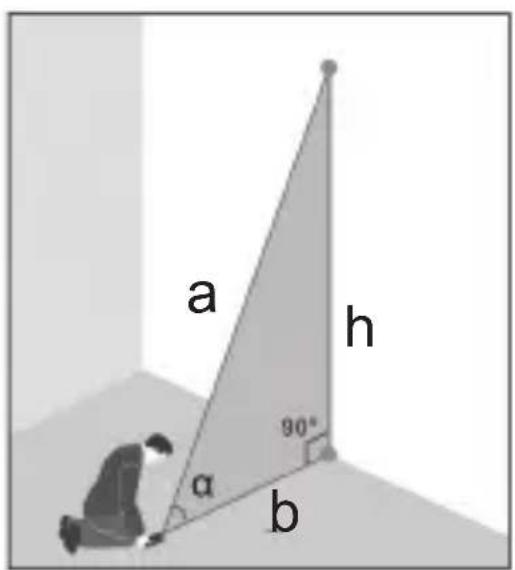

1. Mesurer l'angle et la longeur
Appuyez brièvement sur 📄 4 fois pour passer en mode de mesure l'angle et la longueur ,appuyez sur 📄 pour mesurer d'abord la longueur (a) de l'hypoténuse selon l'indication de l'écran , et calculer l'angle (α) entre l'hypoténuse et la base en même temps .L'appareil calcule automatiquement la distance horizontale (b) et la hauteur verticale (h).
2. Calculer l'hypoténuse en mesurant la longueur de deux cathètes
Appuyez sur 5 fois, l'écran affiche, la cathète clignotant; Appuyez sur , mesurez la longueur d'une ligne en pointillé (a) Appuyez sur , mesurez la longueur d'autre ligne en pointillé (b) L'appareil calcule automatiquement la longueur de l'hypoténuse (x)
3. Pressez 6 fois jusqu'à ce que l'écran affiche l'hypoténuse clignotant ;
Appuyez sur 📂, mesurez la longueur d'une ligne en pointillé (a)
Appuyez sur 📂, mesurez la longueur de la ligne en pointillé (b) au milieu
Appuyez sur 📂, mesurez la longueur d'autre ligne en pointillé (c)
- Appuyez sur 7 fois ,jusqu'à ce que l'écran affiche , l'hypoténuse clignotant ;
Appuyez sur 📋, mesurez la longueur d'une ligne en pointillé (a)
Appuyez sur +, mesurez la longueur de la ligne en pointillé (b) comme image
Appuyez sur ≠ , mesurez la longueur d'autre ligne en pointillé (c) comme image
L'appareil calcule automatiquement la longueur de la cathète (x)
Dans le mode de Pythagore, les cathètes doivent être courtes que l'hypoténuse, sinon il y aura des indications incorrectes sur l'écran. Afin de garantir la précision, assurez-vous que toutes les mesures commencent au même point, et mesurer selon l'ordre de l'hypoténuse et la cathète.
L'appareil peut effectuer la mesure de distance unique par l'addition et la soustraction de longueur. Appuyez sur pour sélectionner la fonction d'audition ou de soustraction après avoir obtenu le résultat de mesure de longueur unique.
Appuyez brièvement sur 📋, "+" s'affiche dans la zone d'affichage principale, en entrant en mode d'addition. La valeur cumulative de la dernière mesure et la mesure actuelle sera affichée sur l'écran.
Appuyez brièvement à nouveau sur 📋, "-" s'affiche dans la zone d'affichage principale, en entrant en mode de soustraction. La marge de la dernière mesure et la mesure actuelle sera affichée sur l'écran.
On peut choisir en cycle le mode d'addition ou de soustraction en appuyant sur le bouton +2.
Non seulement la longueur peut être calculée en addition et en soustraction, mais la surface et le volume peuvent aussi faire le calcul.
Prenez la surface comme exemple:

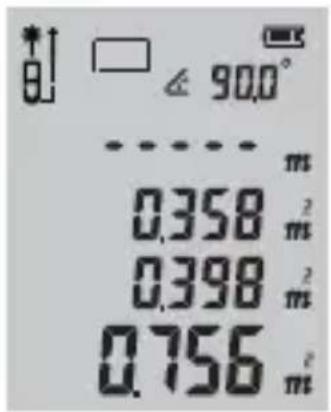

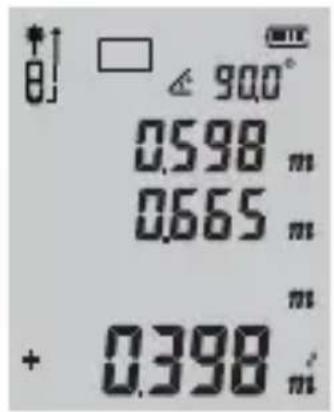

Audition de surface :mesurez la première surface comme indiqué dans PIC1. Ensuite, appuyez sur le bouton ⏻, et mesurez la deuxième surface comme indiqué dans PIC2 ,il y a un "+" dans le bas à gauche.
Enfin, appuyez sur le bouton pour obtenir la somme de ces deux surfaces qui s'affiche dans PIC3.
PIC1 PIC2 PIC3
Fonction de mémoire
Appuyez longuement sur le bouton pendant 3 secondes pour enregistrer votre résultat de mesure en mode de mesure, les données de mesure actuelles sont automatiquement stockées dans la mémoire de l'instrument. Il peut également enregistrer le résultat sous le mode de surface, de volume et de Pythagoras. À ce moment là, l'instrument enregistrera l'enregistrement complet de cette mesure dans ce mode de mesure.
• Lire / Supprimer l'enregistrement:
Appuyer brièvement sur le bouton 📋, pour consulter les données de mesure stockées, parcourir les enregistrements en appuyant sur le bouton 📋 et ✉ vers l'avant ou l'arrière. Appuyer brièvement 📋 pour supprimer l'enregistrement actuel ,et appuyez longuement 📋 pour effacer tous les enregistrements. Presser 📋 ou 📆 pour quitter le mode d'enregistrement.
Lorsque le stockage est plein, l'écran affichera l'image [FUL].
- Mesure d'angle
L'information d'angle est affichée en haut de l'écran en temps réel et la plage de mesure d'angle est de -90,0° à 90,0°.
Conseils
| Info message | Cause Solution | |
| Err | Hors de plage de mesure | Utilisez l'appareil dans la plage |
| Err1 | Le signal est trop faible | Choisissez le point avec une réflectance plus forte .Utilisez la plaque réfléchissante |
| Err2 | Le signal est trop fort | Choisissez le point avec une réflectance plus faible |
| Err3 | Tension de batterie faible | Remplacer la batterie |
| Err4 | Hors de plage de température de fonctionnement | Utilisez l'appareil dans l'environnement spécifié |
| Err5 | Erreur de mesure de Pythagore | Mesurez à nouveau, et assurez-vous quela hypotenuse est plus longue que le cathète . |
| Err6 | Erreur de capteur d'angle | Retour à l'usine pour réparation |
Spécifications technologiques
| Modèle S3-50 | S3-100 | |
| Plage de fonctionnement | 0.05 ~ 50m | 0.05 ~ 100m |
| Précision de mesure de distance | ±2mm * |
| Fonction de mesure continue | oui |
| Fonction de mesure de surface | oui |
| Fonction de mesure de volume | oui |
| Fonction de mesure de Pythagore | Mode complet |
| Fonction de meurse de surface de mur | oui |
| Fonction de meurse d'angle et de hauteur | oui |
| Fonction d'addition et de soustraction | oui |
| Fonction d'addition et de soustractionde surface et de volume | oui |
| Valeur Min/Max | oui |
| Auto-calibration oui | |
| Niveau de laser II | |
| Type de laser 635nm,<1mW |
| Max stockage | 30 unités |
| Couper automatiquement le laser | 20s |
| Arrêt automatique | 150s |
| Vie de la batterie | 8000 fois pour la mesure unique |
| Indication de son | Peut être éteint |
| Température de stockage | -20°C~60°C |
| Température de fonctionnement | 0°C~40°C |
| Humidité de stockage | 20%~85% RH |
| Pile | 3x1.5V AAA |
| Plage d'angle | ±90° |
| Dimension 118*52*27mm |
Remarque: Utilisez une plaque cible pour augmenter la plage de mesure pendant la journée, ou si la cible a de mauvaises propriétés de réflexion.
Tolérance typique: ± 2mm, lors de la réflectivité 100% (surface blanche), lumière ambiante <2000 LUX, 25°C. La tolérance est généralement affectée par la distance, la réflectivité et la lumière de l'environnement, etc. Elle atteint probablement une tolérance d'environ ± (2mm+0.2mm/m).
Maintenance de l'instrument:
- L'appareil ne doit pas être stocké dans un environnement à haute température et forte humidité pendant longtemps; Si vous ne l'utilisez pas très souvent, veuillez retirer la batterie et placer l'appareil dans l'étui fourni et le ranger dans un endroit frais et sec.
- Veuillez garder la propreté de la surface de l'appareil. Un chiffon doux humide est appliqué pour nettoyer la poussière, mais le liquide d'érosion n'est jamais autorisé à être utilisé pour l'entretien de l'appareil. La fenêtre de laser et son objectif peuvent être entretenus conformément aux procédures de maintenance du dispositif optique.
