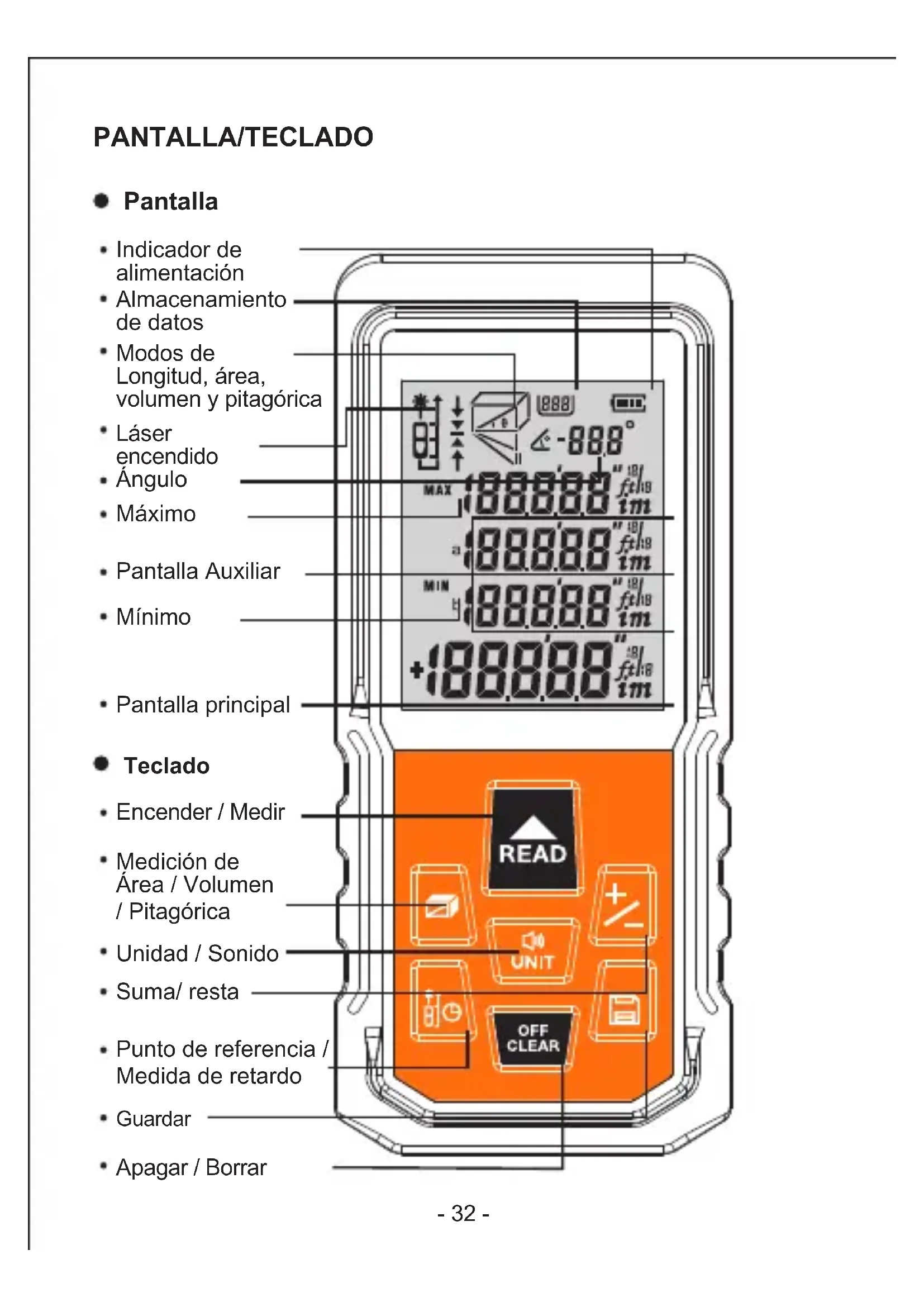

MANUAL DE USUARIO S350 Tacklife

• Indicador de alimentación
• Almacenamiento de datos
• Modos de Longitud, área, volumen y pitagórica
  • Láser encendido
• Angulo
• Máximo
• Pantalla Auxiliar
• Mínimo
• Pantalla principal

- Teclado

• Encender / Medir
  • Medición de Área / Volumen / Pitagórica

- Unidad / Sonido

- Suma/ resta

- Punto de referencia / Medida de retardo

- Guardar

- Apagar / Borrar

Instalación de pilas

• Abre la puerta de las pilas que está en la parte posterior del dispositivo, coloque las pilas de acuerdo con la polaridad correcta y luego cierra la puerta.
• Sólo se aplica las pilas alcalinas de 1,5 V AAA
• Si no se usa durante un período prolongado, retire las pilas para evitar la corrosión en el cuerpo del medidor.

Inicio y Ajustes

• Encender/Apagar el instrumento

En el estado de apagado, presiona el botón READ , el dispositivo comienza a funcionar y está listo para la medición.

En el estado de encendido, mantenga presionado el botón 3 segundos, el instrumento se apagará automáticamente, dentro de 150 segundos sin ninguna operación del instrumento, .

- Ajuste de la unidad

En el modo de medición de longitud, mantenga pulsado el botón restablecer la unidad de medida actual, la unidad predeterminada es: 0,000 m

Hay 6 unidades para la selección.

Unidades:

	Longitud	Área	Volumen
1	0,000 m	0,00 m^2	0,000 m^3
2	0,00 m	0,00 m^2	0,00 m^3
3	0,0 in	0,00 ft^2	0,00 ft^3
4	1/16 in	0,00 ft^2	0,00 ft^3
5	0'00'1/16	0,00 ft^2	0,00 ft^3
6	0,00 ft	0,00 ft^2	0,00 ft^3

- Cambiar el Punto de Referencia

presiona brevemente el botón para cambiar el punto de referencia. El punto de referencia predeterminado del sistema está en la parte inferior.

• Medición de retardo

Mantenga presionada el botón de referencia para abrir el modo de medición de retardo, el tiempo de retardo es de 5 segundos, presiona el botón o para ajustar el tiempo. El tiempo de medición de retardo más corto es de 3 segundos, el tiempo más largo es de 60 segundos. presiona para iniciar la cuenta regresiva, cuenta atrás hasta el final de la medición.

• Encender / Apagar luz retroiluminada

La luz retroiluminada del instrumento encienda automáticamente. La retroiluminación se enciende durante 15 segundos después de que presiona cualquier botón del instrumento. Después de 15 segundos, el instrumento apagará automáticamente la luz sin ninguna operación para ahorrar energía.

- Sonido activado / desactivado

presiona brevemente el botón para activar o desactivar el sonido.

Autocalibración

Para garantizar la precisión del instrumento, se proporciona la función de autocalibración. Método de calibración: en el estado de apagado, mantiene presionados el botón y simultánesamente hasta que aparezca "CAL" en la pantalla, ingrese al modo de autocalibración. En este momento, el usuario puede ajustar el valor del instrumento con el botón o según los errores. El rango de ajuste es de -9 a 9 mm. Después del ajuste, presiona para guardar el resultado de la calibración.

Medición de distancia, área, volumen, medición indirecta de Pitágoras, medición de Suma y resta

• Medición individual:

presiona el botón , se lanza el láser del instrumento, bloquee el

punto de medición. presiona otra vez el botón para medir el dato de distancia, el resultado se muestra en el área de visualización principal.

• Medición continua:

Mantenga presionado el botón 📄 en el modo de medición para ingresar al estado de medición continua. Mostrará la medición máxima y mínima durante la medición continua en el área de visualización auxiliar de la pantalla. Y mostrará el valor de medición actual en la pantalla principal, presiona brevemente el botón 📋 o 📊 para salir del modo de medición continua.

• Medición de área:

Presiona el botón 📞 una vez, se mostrará □ en la pantalla, un lado del rectángulo parpadeo. siga las instrucciones para completar las siguientes operaciones:

presiona

presiona

para medir la longitud

otra vez para medir el ancho

El dispositivo calculará automáticamente el área y muestra el resultado en la pantalla principal.

Y se muestra los resultados de medición de longitud y ancho del rectángulo en el área de visualización auxiliar.

Durante la medición, también puede presionar el botón para borrar esta medida y volver a medir.

Cuando no hay datos en la pantalla, presiona para salir de la medición de volumen e ingresar al modo de medición de longitud.

• Medición de volumen:

Presiona el botón dos veces, el sistema ingresará a la medición del volumen, habrá un cubo parpadeando en la pantalla, siga las instrucciones para completar las siguientes operaciones:

presiona

presiona

presiona

para medir la longitud

otra vez para medir el ancho

en tercer vez para medir la altura

El dispositivo calcula automáticamente el volumen y muestra el resultado

en la pantalla principal.

La medición de altura y anchura del cubo se visualiza en el área de visualización auxiliar de la pantalla.

Durante la medición, también puede presionar el botón para borrar esta medida y volver a medir.

Cuando no hay datos en la pantalla, presiona para salir de la medición de volumen e ingresar al modo de medición de longitud.

• Medición del área de la pared:

Presiona brevemente 50 tres veces, se muestra 1 en la pantalla, siga las instrucciones para completar las siguientes operaciones

presiona el botón para medir la altura de la pared;

presiona el botón otra vez para medir el ancho de la primera pared, El instrumento calcula automáticamente el área de la pared = altura x ancho de la primera pared;

presiona el botón en tercera vez para medir el ancho de la segunda pared, El instrumento calcula automáticamente el área total de las paredes=altura x ancho de la primera pared y segunda pared;

Área total = altura x (ancho 1 + ancho 2) y así sucesivamente, presiona el botón para medir el ancho n de la pared n; el área total = altura x (ancho 1 + ancho 2 + ... + ancho n);

8↑ ∠ 900° 2.598 m -------- m -------- m -------- m² .. m

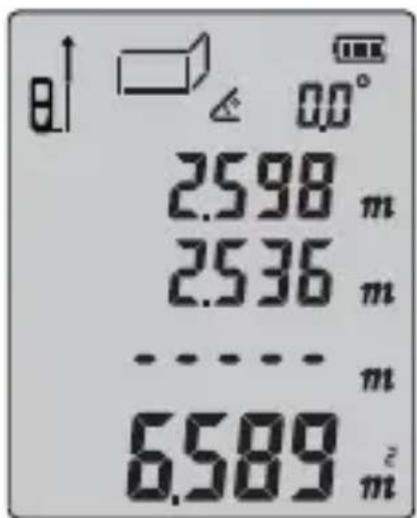

2.598 m 2.536 m ------ m 6.589 m²

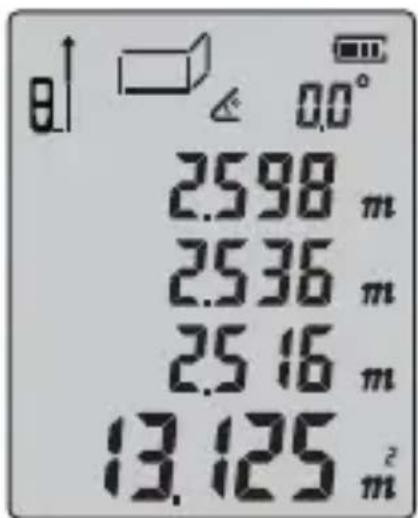

0.0° 2.598 m 2.536 m 2.516 m 13.125 m²

Durante la medición, también puede presionar el botón para borrar esta medida y volver a medir.

Cuando no hay datos en la pantalla, presiona 📄 para salir de la medición de volumen e ingresar al modo de medición de longitud.

• Medición indirecta del teorema de Pitágoras:

El dispositivo tiene cuatro modos predeterminados para medir la distancia unilateral de triángulos mediante el uso del Teorema de Pitágoras. Conveniente para que los usuarios mida indirectamente en un entorno complejo

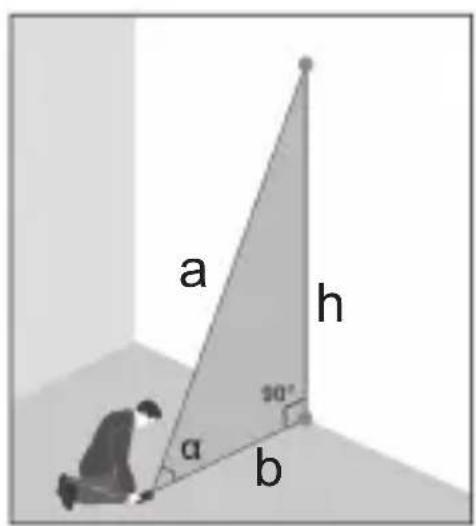

1. Medición de ángulo y altura

Presiona brevemente cuatro veces para ingresar al modo ángulo y altura de triángulo: cuando está parpadeando, presiona para medir la longitud de la hipotenusa de línea punteada (a) y al mismo tiempo mide el ángulo (α) entre la hipotenusa y la parte inferior, El instrumento calcula automáticamente la distancia horizontal (b) y la altura vertical (h).

2. Medición de los dos lados del triángulo rectángulo, medición indirecta de la longitud del hipotenusa

Presiona el botón cinco veces, la pantalla muestra: △ El lado de ángulo recto parpadeando

Presiona para medir la longitud de una línea de puntos (a)

Presiona para medir la longitud de otra línea de puntos (b)

El instrumento calcula automáticamente la longitud del bisel sólido (x)

3. Presiona el botón seis veces, la pantalla muestra: bisel parpadeando

el

presiona 📄, para medir la longitud de una línea de puntos (a)

presiona 📄, para medir el medio de una línea punteada de la longitud (b)

presiona 📄, para medir la longitud de otra línea punteada (c)

El instrumento calcula automáticamente la longitud de un lado de un triángulo sólido (x)

4. Presiona el botón siete veces, la pantalla muestra: bisel parpadeando

el

presiona para medir la longitud de un borde punteado (a)

presiona el botón para medir la longitud de la línea punteada (b) presiona el botón para medir la longitud de la otra hipotenusa (c)

El instrumento calcula automáticamente la longitud del borde del ángulo recto (x)

El modo de medición pitagórica, el borde del ángulo derecho debe ser menor que la longitud de la hipotenusa para calcular, o el instrumento mostrará la señal de error "err". Para garantizar la precisión, asegúrese de que todas las mediciones comiencen desde el mismo punto.

- Función de suma y resta:

El dispositivo se puede usar para sumar y restar las longitudes.

Los usuarios tienen que medir una distancia individual primero, cuando el resultado de medición muestra en la pantalla principal, presiona el botón

para seleccionar la función de suma y resta.

Presiona brevemente 📋, aparece "+" en la pantalla principal e ingresa

al modo de suma, cuando vuelva a medir, en la pantalla mostrará el valor acumulado de la última medición y la medición actual.

presiona 2 otra vez, aparece "-" en la pantalla principal e ingresa al modo de resta, cuando vuelva a medir, en la pantalla mostrará la diferencia entre el último valor de medición y el actual.

No sólo la distancia puede ser sumado y restado, el área y el volumen también pueden ser. Los siguientes son ejemplos de las sumas y restas del área, las de volumen son similares.

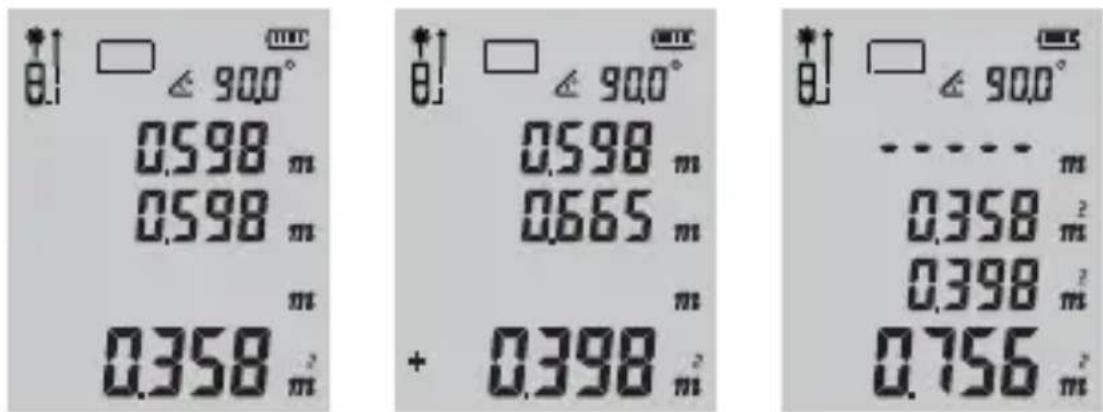

Función de suma de área: Mide La primera área y el resultado se muestra en la pantalla como la PIC 1, luego presiona y mide la segunda área como la PIC2, aparece un signo "+" en la esquina inferior izquierda de la pantalla, Finalmente, presiona para obtener el resultado de la suma de área de los dos, el resultado se muestra como la PIC 3.

0.598 m 0.598 m m 0.358 m² 0.598 m 0.665 m m + 0.398 m² 0.756 m²

PIC1 PIC2 PIC3

Función de almacenamiento

Mantenga presionado el botón durante 3 segundos para guardar el resultado de medición en el dispositivo.

También puede guardar el resultado de Área, Volumen y Pitágoras.

• Leer / Eliminar el récord:

Presiona brevemente el botón 📄, lee los récords con el botón 📅 y 📋, presiona brevemente 📆 para eliminar el récord reciente y presiona prolongadamente 📆 para borrar todos los récords. Presiona 📁 o 📋 para salir del modo de almacenamiento.

Cuando el almacenamiento está lleno, la pantalla mostrará esta marca [FUL].

• Medición de ángulo

La información del ángulo se muestra en la parte superior de la pantalla, y el rango de medición del ángulo es de -90.0 ° a 90.0 °.

Informaciones

Puede obtener alguna información de advertencia de la siguiente manera:

Información	Motivo	Solución
Err	fuera de rango de medición	Usa el instrumento dentro del rango de medición
Err1	La señal es muy débil	Mide el punto objetivo que de la reflexión fuerte
Err2	La señal es demasiado fuerte	Mida el punto objetivo de la reflexión débil
Err3	El voltaje de la batería es demasiado bajo	Reemplace la batería
Err4	Fuera del rango de temperatura de funcionamiento	Usa el dispositivo en el ambiente especificado
Err5	Las irregularidades de la medida pitagórica	Mide nuevamente, asegurae de que el borde del bisel sea más grande que el borde en ángulo recto
Err6	Error del sensor de ángulo	Regreso a la fábrica para reparación

Especificaciones tecnológicas:

ITEM S3-50 S3-100
Rango de trabajo	0.05 ~ 50m	0.05 ~ 100m
Precisión de medición de distancia	±2mm *
Función de medición continua	sí
Función de medición de área	sí
Función de medición de volumen	sí
Función de medición de Pitágoras	sí
Suma y resta de volumen y área	sí
Función ángulo	sí
función de suma y resta	sí
Valor mínimo / máximo	sí
Autocalibración	sí
Nivel láser II
Tipo de láser 635nm,<1mW
Almacenamiento máximo	30 unidades
Cortar el láser automáticamente	20s
Apagado automático	150s
Duración de la batería	8000 veces para mediciones individuales
Sonido de botones /teclas	sí
Temperatura de almacenamiento	-20°C~60°C
Temperatura de trabajo	0°C~40°C
Humedad de trabajo	20%~85% RH
Batería	3x1.5V AAA
Rango de ángulo	±90°
Dimensión	118*52*27 mm

Nota: Usa una placa de objetivo para aumentar el rango de medición durante el día o la reflexión es demasiado dévil.

Tolerancia típica: ± 2 mm, cuando la reflectividad es 100% (superficie blanca), luz ambiental <2000 LUX. 25 °C La tolerancia generalmente se afectada por la distancia, la reflectividad y la luz ambiental, etc. Probablemente tenga una tolerancia de ± (2 mm + 0.2 mm / m).

Mantenimiento del instrumento:

• El medidor no debe almacenarse en ambientes de alta temperatura y humedad por mucho tiempo; Si no se usa con mucha frecuencia, saque la batería, coloque el medidor en la bolsa y almacénelo en un lugar fresco y seco.
• Por favor, mantenga la limpieza de la superficie del dispositivo. Se aplica un paño suave mojado para limpiar el polvo, pero no se permite el uso de líquido de erosión para el mantenimiento del medidor. La ventana de salida del láser y su lente de enfoque se pueden mantener de acuerdo con los procedimientos de mantenimiento del dispositivo óptico.
