PJS03A - Säge Tacklife - Kostenlose Bedienungsanleitung

Produkttyp	Stichsäge
Marke	Tacklife
Modell	PJS03A
Nennleistung	570 W
Nennspannung	230 V ~ 50 Hz
Drehzahlbereich	800 - 3000 U/min
Max. Schnitttiefe (Holz)	65 mm
Max. Schnitttiefe (Metall)	8 mm
Pendelhub	3 Positionen (0-3)
Gehrungswinkel	0° - 45° (links und rechts)
Gewicht	1,9 kg
Schutzklasse	II (Doppelisolierung)
Schalldruckpegel (LpA)	70 dB(A)
Schallleistungspegel (LwA)	80 dB(A)
Vibrationsniveau	4,35 m/s²
Sägeblatttyp	T-Schaft (Schnellwechsel)
Sägeblattwechselsystem	Werkzeuglos (Quick-Release)
Drehzahlregler	6 Positionen
Ein-/Ausschalter	Mit Arretierung für Dauerbetrieb
Neigbarer Fuß	Ja, bis 45°
Parallelanschlag	Inklusive
Staubabsaugung	Adapter für Staubsauger
Geeignete Materialien	Holz, Kunststoff, Metall, Spanplatte

Häufig gestellte Fragen - PJS03A Tacklife

Wie wechsle ich das Sägeblatt der TACKLIFE Stichsäge PJS03A?

Um das Sägeblatt zu wechseln, trennen Sie zuerst das Werkzeug vom Stromnetz. Drücken und halten Sie den Schnellentriegelungsknopf (15). Setzen Sie das neue T-Schaft-Sägeblatt bis zum Anschlag in den Sägeblattaufnehmer ein und lassen Sie den Knopf los. Stellen Sie sicher, dass das Sägeblatt die Führungsrolle berührt. Tragen Sie Handschuhe, um Schnitte zu vermeiden.

Wie stelle ich die Schnittgeschwindigkeit ein?

Verwenden Sie den stufenlosen Drehzahlregler (2) am Griff. Drehen Sie ihn mit dem Daumen, um eine der 6 Geschwindigkeiten auszuwählen (Position 1 = langsam, Position 6 = schnell). Passen Sie die Geschwindigkeit dem Material an: langsam für Metall, schnell für Holz.

Wie verwende ich die Pendelbewegung?

Die Pendelbewegung wird mit dem Pendelhubeinstellknopf (8) eingestellt. Für weiche Materialien (Holz, Kunststoff) stellen Sie auf Position 2 oder 3. Für saubere Schnitte oder harte Materialien (Stahl) wählen Sie Position 0 oder 1. Der Pendelhub erhöht die Schnittgeschwindigkeit, kann aber die Oberflächenqualität verringern.

Wie führe ich einen Gehrungsschnitt durch?

Lösen Sie die beiden Schrauben unter der Grundplatte (5). Neigen Sie die Grundplatte auf den gewünschten Winkel (bis zu 45°). Die Winkel 15°, 30° und 45° sind markiert. Ziehen Sie die Schrauben wieder fest. Sie können die Grundplatte auch nach hinten verschieben, um nahe an einer Kante zu sägen.

Wie verwende ich den Parallelanschlag?

Setzen Sie den Parallelanschlag (11) in den vorgesehenen Schlitz an der Vorderseite der Grundplatte ein. Ziehen Sie die Befestigungsschrauben (12) handfest an. Stellen Sie die Schnittbreite ein, indem Sie die Markierung auf der Skala mit dem gewünschten Wert ausrichten. Der Anschlag ermöglicht gerade Schnitte parallel zur Werkstückkante.

Wie schließe ich einen Staubsauger zur Staubabsaugung an?

Schließen Sie den Staubabsaugungsadapter (9) an der Rückseite der Säge an. Verbinden Sie den Schlauch Ihres Staubsaugers. Verwenden Sie bei Bedarf einen speziellen Adapter des Staubsaugerherstellers. Die Absaugung reduziert Staub und verbessert die Sicht.

Welche Materialien kann man mit dieser Säge schneiden?

Die TACKLIFE Stichsäge PJS03A kann Holz (bis 65 mm Dicke), Metall (bis 8 mm), Kunststoff, Spanplatte und Furnierholz schneiden. Nicht auf Asbest verwenden. Wählen Sie für jedes Material das passende Sägeblatt.

Wie reinige und warte ich das Werkzeug?

Ziehen Sie vor jeder Wartung den Netzstecker. Reinigen Sie die Belüftungsschlitze mit einer weichen Bürste. Verwenden Sie ein feuchtes Tuch für das Äußere, ohne Lösungsmittel. Überprüfen Sie regelmäßig den Zustand des Netzkabels und der Kohlebürsten (lassen Sie diese von einem Fachmann austauschen). Halten Sie die Sägeblätter scharf.

Was tun, wenn die Säge nicht startet?

Überprüfen Sie zuerst, ob der Stecker richtig eingesteckt ist und die Steckdose funktioniert. Stellen Sie sicher, dass der Ein-/Ausschalter (1) nicht blockiert ist. Wenn das Werkzeug immer noch nicht startet, könnte das Netzkabel oder die Bürsten beschädigt sein. Lassen Sie es von einem qualifizierten Elektriker reparieren.

Wie entsorge ich das Gerät umweltgerecht?

Entsorgen Sie das Werkzeug nicht im Hausmüll. Gemäß der WEEE-Richtlinie geben Sie es an einer Sammelstelle zum Recycling ab. Elektrogeräte enthalten umweltschädliche Substanzen. Wenden Sie sich an Ihre Gemeinde oder das Geschäft, um die Sammelstellen zu erfahren.

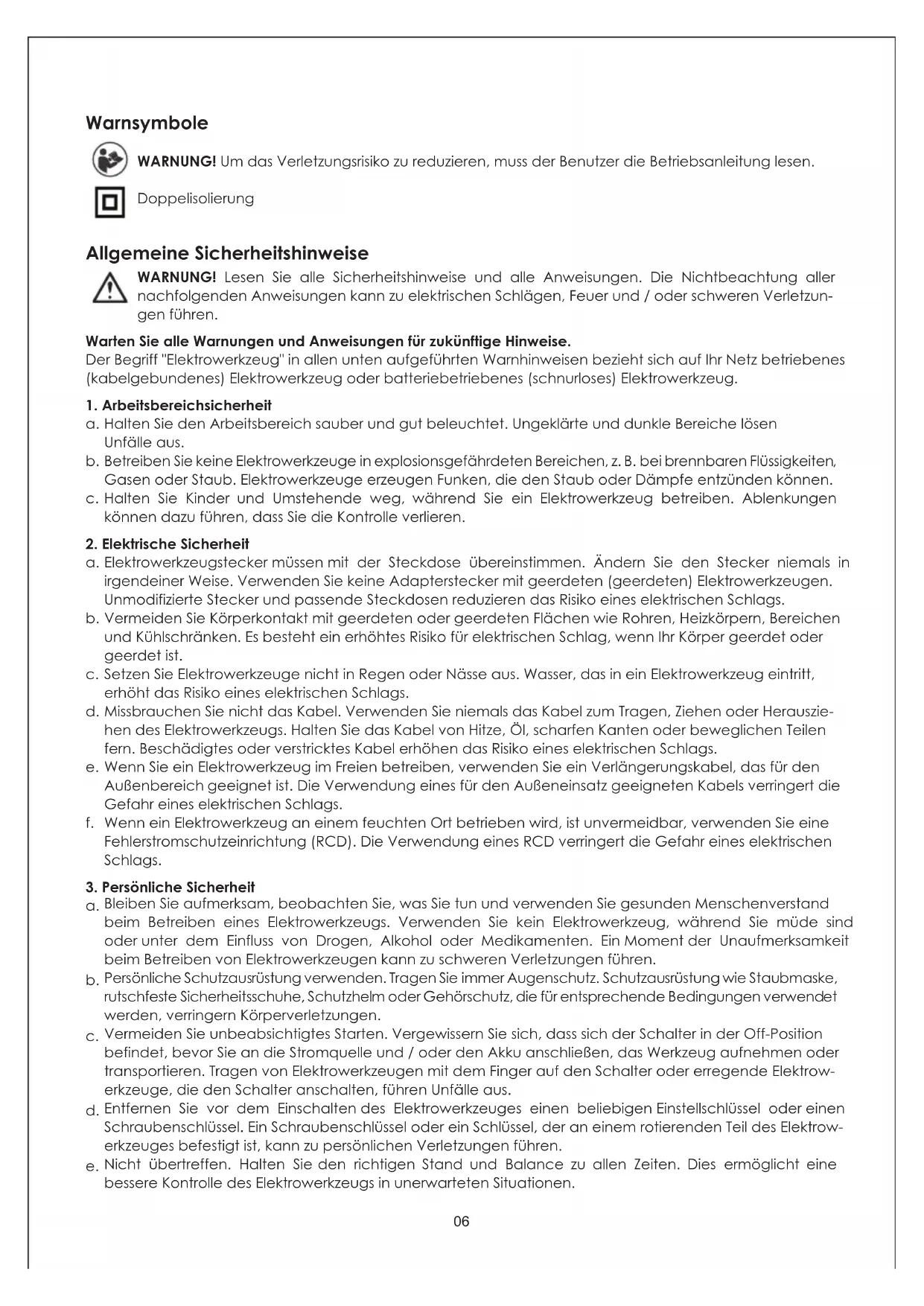

BEDIENUNGSANLEITUNG PJS03A Tacklife

WARNUNG! Um das Verletzungsrisiko zu reduzieren, muss der Benutzer die Betriebsanleitung lesen.

Doppelisolierung

Allgemeine Sicherheitshinweise

WARNUNG! Lesen Sie alle Sicherheitshinweise und alle Anweisungen. Die Nichtbeachtung aller nachfolgenden Anweisungen kann zu elektrischen Schlägen, Feuer und / oder schweren Verletzungen führen.

Warten Sie alle Warnungen und Anweisungen für zukünftige Hinweise.

Der Begriff "Elektrowerkzeug" in allen unten aufgeführten Warnhinweisen bezieht sich auf Ihr Netz betriebenes (kabelgebundenes) Elektrowerkzeug oder batteriebetriebenes (schnurloses) Elektrowerkzeug.

1. Arbeitsbereichsicherheit

a. Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Ungeklärte und dunkle Bereiche lösen Unfälle aus.

b. Betreiben Sie keine Elektrowerkzeuge in explosionsgefährdeten Bereichen, z. B. bei brennbaren Flüssigkeiten, Gasen oder Staub. Elektrowerkzeuge erzeugen Funken, die den Staub oder Dämpfe entzünden können.

c. Halten Sie Kinder und Umstehende weg, während Sie ein Elektrowerkzeug betreiben. Ablenkungen können dazu führen, dass Sie die Kontrolle verlieren.

2. Elektrische Sicherheit

a. Elektrowerkzeugstecker müssen mit der Steckdose übereinstimmen. Ändern Sie den Stecker niemals in irgendeiner Weise. Verwenden Sie keine Adapterstecker mit geerdeten (geerdeten) Elektrowerkzeugen. Unmodifizierte Stecker und passende Steckdosen reduzieren das Risiko eines elektrischen Schlags.

b. Vermeiden Sie Körperkontakt mit geerdeten oder geerdeten Flächen wie Rohren, Heizkörpern, Bereichen und Kühlschränken. Es besteht ein erhöhtes Risiko für elektrischen Schlag, wenn Ihr Körper geerdet oder geerdet ist.

c. Setzen Sie Elektrowerkzeuge nicht in Regen oder Nässe aus. Wasser, das in ein Elektrowerkzeug eintritt, erhöht das Risiko eines elektrischen Schlags.

d. Missbrauchen Sie nicht das Kabel. Verwenden Sie niemals das Kabel zum Tragen, Ziehen oder Herausziehen des Elektrowerkzeugs. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder beweglichen Teilen fern. Beschädigtes oder verstricktes Kabel erhöhen das Risiko eines elektrischen Schlags.

e. Wenn Sie ein Elektrowerkzeug im Freien betreiben, verwenden Sie ein Verlängerungskabel, das für den Außenbereich geeignet ist. Die Verwendung eines für den Außeneinsatz geeigneten Kabels verringert die Gefahr eines elektrischen Schlags.

f. Wenn ein Elektrowerkzeug an einem feuchten Ort betrieben wird, ist unvermeidbar, verwenden Sie eine Fehlerstromschutzeinrichtung (RCD). Die Verwendung eines RCD verringert die Gefahr eines elektrischen Schlags.

3. Persönliche Sicherheit

a. Bleiben Sie aufmerksam, beobachten Sie, was Sie tun und verwenden Sie gesunden Menschenverstand beim Betreiben eines Elektrowerkzeugs. Verwenden Sie kein Elektrowerkzeug, während Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten. Ein Moment der Unaufmerksamkeit beim Betreiben von Elektrowerkzeugen kann zu schweren Verletzungen führen.

b. Persönliche Schutzausrüstung verwenden. Tragen Sie immer Augenschutz. Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schulzhelm oder Gehörschutz, die für entsprechende Bedingungen verwendet werden, verringern Körperverletzungen.

c. Vermeiden Sie unbeabsichtigtes Starten. Vergewissern Sie sich, dass sich der Schalter in der Off-Position befindet, bevor Sie an die Stromquelle und / oder den Akku anschließen, das Werkzeug aufnehmen oder transportieren. Tragen von Elektrowerkzeugen mit dem Finger auf den Schalter oder erregende Elektrowerkzeuge, die den Schalter anschalten, führen Unfälle aus.

d. Entfernen Sie vor dem Einschalten des Elektrowerkzeuges einen beliebigen Einstellschlüssel oder einen Schraubenschlüssel. Ein Schraubenschlüssel oder ein Schlüssel, der an einem rotierenden Teil des Elektrowerkzeuges befestigt ist, kann zu persönlichen Verletzungen führen.

e. Nicht übertreffen. Halten Sie den richtigen Stand und Balance zu allen Zeiten. Dies ermöglicht eine bessere Kontrolle des Elektrowerkzeugs in unerwarteten Situationen.

f. Kleid richtig. Tragen Sie keine lose Kleidung oder Schmuck. Halten Sie Ihre Haare, Kleidung und Handschuhe weg von beweglichen Teilen. Locke Kleidung, Schmuck oder lange Haare können in beweglichen Teilen gefangen werden.
g. Wenn Geräte für den Anschluss von Staubabsaug- und Sammelanlagen vorgesehen sind, stellen Sie sicher, dass diese angeschlossen und ordnungsgemäß verwendet werden. Die Verwendung dieser Geräte kann staubbedingte Gefahren reduzieren.

4. Elektrowerkzeug Gebrauch und Pflege

a. Das Elektrowerkzeug nicht mit Gewalt betätigen. Verwenden Sie das richtige Werkzeug für Ihre Anwendung. Das richtige Elektrowerkzeug macht die Arbeit besser und sicherer mit der Geschwindigkeit, für die es entworfen wurde.
b. Benutzen Sie das Elektrowerkzeug nicht, wenn der Schalter es nicht ein- und ausschaltet. Jedes Elektrowerkzeug, die nicht mit dem Schalter gesteuert werden kann, ist gefährlich und muss repariert werden.
c. Trennen Sie den Stecker von der Stromquelle, bevor Sie irgendwelche Einstellungen vornehmen, Zubehör wechseln oder Elektrowerkzeuge speichern. Solche präventiven Sicherheitsmaßnahmen reduzieren das Risiko, das Elektrowerkzeug versehentlich zu starten.
d. Halten Sie die Elektrowerkzeuge außerhalb der Reichweite von Kindern und lassen Sie Personen nicht zu, die mit dem Elektrowerkzeug oder diesen Anweisungen nicht vertraut sind, das Elektrowerkzeug zu bedienen. Elektrowerkzeuge sind gefährlich in den Händen von ungeübten Benutzern.
e. Elektrowerkzeuge pflegen. Überprüfen Sie auf Fehlausrichtung oder Bindung von beweglichen Teilen, Bruch von Teilen und anderen Bedingungen, die den Betrieb der Elektrowerkzeuge beeinträchtigen können. Wenn es beschädigt ist, muss das Elektrowerkzeug vor dem Gebrauch repariert werden. Viele Unfälle werden durch schlecht gepflegte Elektrowerkzeuge verursacht.
f. Schneidwerkzeuge scharf und sauber halten. Richtig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten sind weniger wahrscheinlich zu binden und sind leichter zu kontrollieren.
g. Benutzen Sie das Elektrowerkzeug, die Zubehörteile und die Werkzeugbits usw. gemäß dieser Anleitung und in der für die jeweilige Art von Elektrowerkzeug vorgesehenen Weise unter Berücksichtigung der Arbeitsbedingungen und der durchzuführenden Arbeiten. Die Verwendung des Elektrowerkzeugs für die von ihm beabsichtigten Betriebe kann zu einer gefährlichen Situation führen.

5. Service

a. Lassen Sie Ihr Elektrowerkzeug von einer qualifizierten Reparaturperson mit nur identischen Ersatzteilen bedienen. Dadurch wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges beibehalten wird.

Besondere Sicherheitsregeln

Verwenden Sie nur Klingen in einwandfreiem Zustand.

Halten Sie den Schuh flach auf das Werkstück.

Kein Druck auf die Säge stellen, damit es sich verlangsamen wird.

Schalten Sie immer aus, bevor Sie die Stichsäge nach unten stellen.

Trennen Sie die Säge von der Stromversorgung, wenn sie nicht in Gebrauch ist, bevor Sie Sägeblätter reinigen und wechseln. Das Gerät darf nur als Handwerkzeug verwendet werden und darf niemals in einer umgekehrten Position für die Verwendung als Banksäge befestigt werden.

Beraten eine Staubmaske zu tragen.

Halten Sie das Elektrowerkzeug durch isolierte Greifflächen, wenn Sie eine Operation durchführen, bei der das Schneidzubehör mit einer versteckten Verdrahtung oder einem eigenen Kabel verbunden ist. Das Schneiden des Zubehörs, das mit einem "lebenden" Draht in Berührung kommt, kann freiliegende Metallteile des Elektrowerkzeugs "leben" und kann dem Bediener einen elektrischen Schlag geben.

Umweltschutz

VORSICHT! Dieses Produkt wurde mit einem Symbol für die Beseitigung von Elektro- und Elektronikabfällen gekennzeichnet. Dies bedeutet, dass dieses Produkt nicht mit dem Hausmüll entsorgt wird, sondern dass es an ein Sammelsystem zurückgegeben wird, das der europäischen WEEE-Richtlinie entspricht. Wenden Sie sich an Ihre örtlichen Behörden oder auf Lager für Recyclingberatung. Es wird dann recycelt oder demontiert, um die Auswirkungen auf die Umwelt zu reduzieren. Elektrische und elektronische Geräte können für die Umwelt und für die menschliche Gesundheit gefährlich sein, da sie gefährliche Stoffe enthalten.

Werkzeugspezifikationen

Technische Details
Nennleistung	570W
Nennspannung	230V / 50Hz
Keine Lastgeschwindigkeit	0-3000 min ^-1
Max. Das Holz der Schnitttiefe	65 mm
Metall	85 mm
Der Verstellbereich der Geschwindigkeit	800 ~ 3000 / min
Gewicht	1.9 kg
LpA (Schalldruckpegel)	70 dB (A) KPA = 3dB (A)
LwA (Schallleistungspegel)	80 dB (A) KWA = 3dB (A)
Schwingungspegel	4.351 m / s ^2 K = 1.5 m / s ^2
Schutzklasse	II

Dass der deklarierte Schwingungsgesamtwert gemäß einer Standardtestmethode gemessen wurde und zum Vergleich eines Werkzeugs mit einem anderen verwendet werden kann;

dass der deklarierte Schwingungsgesamtwert auch bei einer vorläufigen Bewertung der Exposition verwendet werden kann.

Warnung: Die Vibrationsemission bei der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach Art der Verwendung des Werkzeuges den angegebenen Wert abweichen."

Warnung: Vibrationsrisiko vermeiden

Vorschlag: 1. Handschuh während des Betriebes tragen;

1. die Betriebszeit begrenzen und die Auslösezeit verkürzen.

BETRIEB

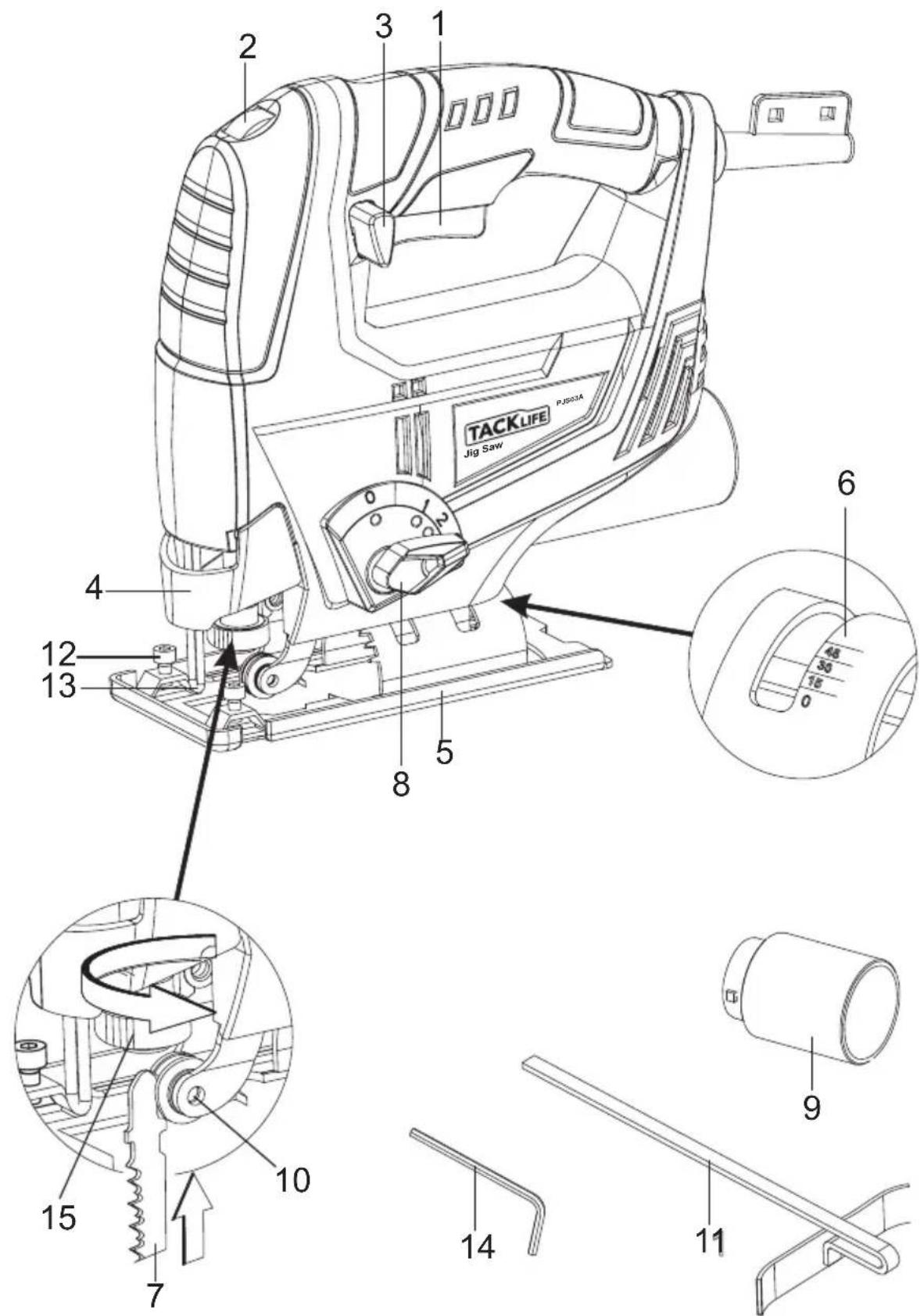

Kennen Sie Ihr Produkt

Bevor Sie das Elektrowerkzeug benutzen, machen Sie sich mit allen Betriebsfunktionen und Sicherheitsanforderungen vertraut. Verwenden Sie das Werkzeug und Zubehör nur für die vorgesehenen Anwendungen. Alle anderen Anwendungen sind ausdrücklich ausgeschlossen.

1 EIN / AUS-Schalter
2 Variabler Geschwindigkeitsregler
3 Lock-on-Taste
4 Zaun
5 Grundplatte
6 Abschrägungswinkel Skala
7 Sägeblatt
8 Pendelhubknopf
9 Staubabsaugadapter
10 Rollenführung
11 Parallelführung
12 Parallele Führungsschraube
13 Klingenschutz
14 Inbusschlüssel
15 Klinge Schnellspannknopf

TACKLIFE PJ803A Jig Saw

Dieses Elektrowerkzeug wird nur aus einem einphasigen Wechselstromnetz gespeist. Es ist doppelt isoliert nach EN 60745-1, IEC 60745 und kann zu geerdeten oder nicht geerdeten Steckdosen angeschlossen werden. Dieses Elektrowerkzeug ist funkunterdrückend in Einhaltung der EMV-Richtlinie 2004/108 / EG. Dieses Elektrowerkzeug ist zum Sägen von Holz-, Kunststoff- und Metallplatten und Formen.

Bedienungsanleitung / Zeichnungen

Einschaltanzeige

Verbinden Sie den Stecker mit Strom, dann ist die Power-On-Anzeige leuchtet. Um zu zeigen, ist die Maschine eingeschaltet.

Inbetriebnahme (Abb.1)

Verriegelungstaste

Einschalten: Drücken Sie den Ein-/Ausschalter

Ausschalten: Freigabe des Ein- / Ausschalters

Dauerbetrieb

Einschalten: Drücken Sie den Ein-/Ausschalter und drücken Sie die Verriegelungstaste.

Ausschalten: Ein / Aus-Schalter betätigen und loslassen.

Abb.1 Ein-/Ausschalter

Geschwindigkeitsregelung

Die Geschwindigkeit kann mit dem Drehknopf auf dem Werkzeug eingestellt werden. Es gibt sechs verschiedene Geschwindigkeiten. Position 1 setzt die niedrigste Geschwindigkeit und Position 6 die höchste. Halten Sie den Griff und drehen Sie den Geschwindigkeitsregler mit dem Daumen auf die gewünschte Position.

Einstellen des Pendels

Für weiche Materialien (Holz, Kunststoff etc.) setzen Sie die Oszillation auf Position 2 oder 3.

Bei scharfkantigen Schnitten die Oszillation auf Position 0 oder 1 stellen.

Für mittelharte Werkstoffe (Hartholz, Aluminium etc.) stellen Sie die Oszillation auf eine geeignete Position für die Anwendung ein.

Für dünnes Werkstück stellen Sie die Oszillation auf Position 0 oder 1.

Bei harten Materialien (Stahl etc.) die Schwingung auf Position 0 stellen.

Bei Rundschnitten die Schwingung auf Position 0 stellen.

Montage des Sägeblatts (Abb. 2)

Handle Abb. 2

Trennen Sie das Gerät vom Netz. Ein spezieller Griff sorgt für eine schnelle Montage.

Montieren Sie das Sägeblatt

1. Schieben Sie den Griff und halten Sie den Halter in offener Position.
2. Setzen Sie das Sägeblatt bis zum Ende in den Sägeblatthalter ein und lassen Sie den Griff los. Achten Sie darauf, dass das Sägeblatt die Führungsrolle berührt.
3. Ziehen Sie das Sägeblatt leicht an, um eine feste Passung zu gewährleisten.
   Entfernen Sie das Sägeblatt

Schieben Sie den Griff und halten Sie den Halter in offener Position, ziehen Sie dann das Sägeblatt heraus. Achtung: Das Sägeblatt wird beim Schneiden durch Reibung sehr heiß. Achten Sie darauf, wenn Sie das Sägeblatt entfernen.

Einstellen der Basis (Abb.3)

Zum Gehrung und Sägen in der Nähe von Kanten.

Bei Gehrungs- und Fasenschnitten können Sie den Sockel bis zu 450 in beide Richtungen schwenken, nachdem die beiden Schrauben auf der Unterseite aufgehoben wurden. Die Winkel 15°, 30° and 45° sind markiert, aber Sie können die Säge je nach Bedarf in einen beliebigen Winkel zwischen diesen Markierungen einstellen.

Um den Schnittwinkel einzustellen, lösen Sie die beiden Schrauben, bis Sie den Sockel einfach bewegen können und den gewünschten Winkel einstellen und dann die beiden Schrauben wieder festziehen. Um Sie bis zum Rand sehen zu können, kann die Basis nach hinten geschoben werden. Lockern Sie die beiden Schrauben unter und schieben Sie den Boden zurück. Dann die beiden Schrauben wieder festziehen. Es ist verboten, die Maschine auf Asbestmaterialien zu verwenden. Bitte beachten Sie die in Ihrem Land geltenden Unfallverhütungsvorschriften.

Schneiden Furnierte Spanplatten (Abb.4)

Support

Abb.4

Verwenden Sie ein feines Sägeblatt.

Positionieren Sie den Sockel auf den unbedeckten Bereich Vorschneiden Sie die Säge mit wenig Kraft

Schneiden von Löchern: Es ist nur in Spanplatten und Holz möglich, wenn man kein Loch zuerst bohrt. Drücken Sie die Stichsäge fest gegen den Träger und bewegen Sie sich langsam in Schneidrichtung.

Parallelführung

Verwenden Sie die mitgelieferte Parallelführung, um parallel zum Werkstückrand zu schneiden.

1. Wählen Sie die Fingerschrauben an der Vorderseite der Grundplatte.
2. Stellen Sie die parallele Führung von der Seite in den Schlitz in der Grundplatte ein.
3. Schließen Sie die Parallelführung in die gewünschte Position mit den Fingerschrauben.
4. Stellen Sie die erforderliche Schnittbreite in Zentimeter ein, indem Sie den entsprechenden Wert auf den Maßstab des Lasers auf die Grundplatte legen.
5. Schrauben Sie die Fingerschrauben mit dem Finger an.

Staubabsaugung

Die Stichsäge ist mit einer Staubabsaugung ausgestattet. Jeder Staubsauger kann an der Steckdose an der Rückseite der Spannsäge angeschlossen werden. Wenn Sie einen speziellen Adapter benötigen, wenden Sie sich bitte an die Herstellung Ihres Staubsaugers.

Wartung und Service

WARNUNG: Vor Arbeiten an der Maschine ziehen Sie den Netzstecker aus der Stromquelle.

Verwenden Sie nur vom Hersteller empfohlene Zubehörteile und Ersatzteile. Sollte das Gerät trotz unserer Qualitätskontrollen und Ihrer Wartung eines Tages ausfallen, darf das Gerät nur von einem autorisierten Elektriker repariert werden.

Wenn die Kohlebürsten ausgetauscht werden müssen, muss dies von einer qualifizierten Reparaturperson durchgeführt werden (immer die beiden Bürsten gleichzeitig ersetzen).

Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller oder dessen Service ersetzt werden, um eine Gefährdung zu vermeiden. Trennen Sie die Stromversorgung sofort, wenn das Netzkabel beschädigt ist.

Reinigen

Für eine sichere und ordnungsgemäße Arbeit immer die Maschine und die Lüftungsschlitze sauber halten. Reinigen Sie Staub und Schmutz von den Belüftungsöffnungen. Halten Sie die Griffe des Werkzeugs sauber und frei von Öl oder Fett. Verwenden Sie nur milde Seife

Und ein feuchtes Tuch, um Ihr Werkzeug zu reinigen, da bestimmte Reinigungsmittel und Lösungsmittel für Kunststoffe schädlich sind und

Andere isolierte Teile. Verwenden Sie niemals brennbare oder brennbare Lösungsmittel um Werkzeuge.
