PJS03A - のこぎり Tacklife - 無料のユーザーマニュアル

製品タイプ	ジグソー
ブランド	Tacklife
モデル	PJS03A
定格出力	570 W
定格電圧	230 V ~ 50 Hz
速度範囲	800 - 3000 回転/分
最大切断深さ（木材）	65 mm
最大切断深さ（金属）	8 mm
振動数	3段階（0-3）
ベベル角度	0° - 45°（左右）
重量	1.9 kg
保護クラス	II（二重絶縁）
音圧レベル (LpA)	70 dB(A)
音響パワーレベル (LwA)	80 dB(A)
振動レベル	4.35 m/s²
ブレードタイプ	T字シャンク（クイックチェンジ）
ブレード交換システム	工具不要（クイックリリース）
速度調整	6段階
電源スイッチ	連続使用ロック付き
ベース傾斜	はい、最大45°
平行ガイド	付属
集塵機能	掃除機アダプター
対応材質	木材、プラスチック、金属、合板

よくある質問 - PJS03A Tacklife

TACKLIFE PJS03A ジグソーのブレードを交換する方法は？

ブレードを交換するには、最初に工具をコンセントから抜いてください。クイックリリースボタン (15) を押し続けます。新しいT字シャンクブレードをブレードホルダーにしっかりと差し込み、ボタンを離します。ブレードがガイドローラーに接触していることを確認してください。切り傷を防ぐために手袋を着用してください。

切断速度の調整方法は？

ハンドルにある可変速度調整 (2) を使用します。親指で回して6段階の速度から選択します（位置1=低速、位置6=高速）。材料に合わせて速度を調整します：金属は低速、木材は高速。

振動機能の使い方は？

振動機能は振動調整ボタン (8) で調整します。柔らかい材料（木材、プラスチック）の場合は位置2または3に設定します。きれいな切断や硬い材料（鋼）の場合は位置0または1を選択します。振動は切断速度を上げますが、仕上がり品質が低下する可能性があります。

斜め切り（ベベルカット）の方法は？

ベースプレート (5) の下にある2本のネジを緩めます。ベースを希望の角度（最大45°）まで傾けます。15°、30°、45°の角度がマークされています。ネジを締めます。また、ベースを後退させて端に近い場所を切断することもできます。

平行ガイドの使い方は？

平行ガイド (11) をベースプレート前面のスロットに差し込みます。固定ネジ (12) を手で締めます。スケール上の目印を希望の値に合わせて切断幅を調整します。ガイドを使用すると、材料の端に平行な直線切断が可能です。

集塵用に掃除機を接続する方法は？

集塵アダプター (9) をジグソーの背面に接続します。掃除機のホースを接続します。必要に応じて、掃除機メーカーが提供する専用アダプターを使用してください。集塵により粉塵を減らし、視認性を向上させます。

このジグソーで切断できる材料は？

TACKLIFE PJS03A ジグソーは、木材（厚さ最大65 mm）、金属（最大8 mm）、プラスチック、合板、突板を切断できます。アスベストには使用しないでください。各材料に適したブレードを選んでください。

工具の掃除とメンテナンス方法は？

メンテナンスの前には必ずジグソーの電源を抜いてください。通気スリットを柔らかいブラシで掃除します。外面は溶剤を使わずに湿らせた布で拭きます。電源コードとカーボンブラシの状態を定期的に確認します（交換は専門家に依頼してください）。ブレードは切れ味を保ってください。

ジグソーが起動しない場合の対処法は？

最初にプラグが正しく差し込まれ、コンセントが機能していることを確認してください。電源スイッチ (1) がロックされていないことを確認します。それでも起動しない場合は、電源コードまたはブラシが損傷している可能性があります。資格のある電気技師に修理を依頼してください。

廃棄時の環境配慮方法は？

工具を家庭ごみと一緒に廃棄しないでください。WEEE指令に従い、リサイクルのために収集場所に持ち込んでください。電気機器には環境に有害な物質が含まれています。収集場所については市区町村または販売店にお問い合わせください。

使用説明書 PJS03A Tacklife

警告！怪我の危険を減らすために、ユーザーは取扱説明書を読む必要があります。

二重絕緣

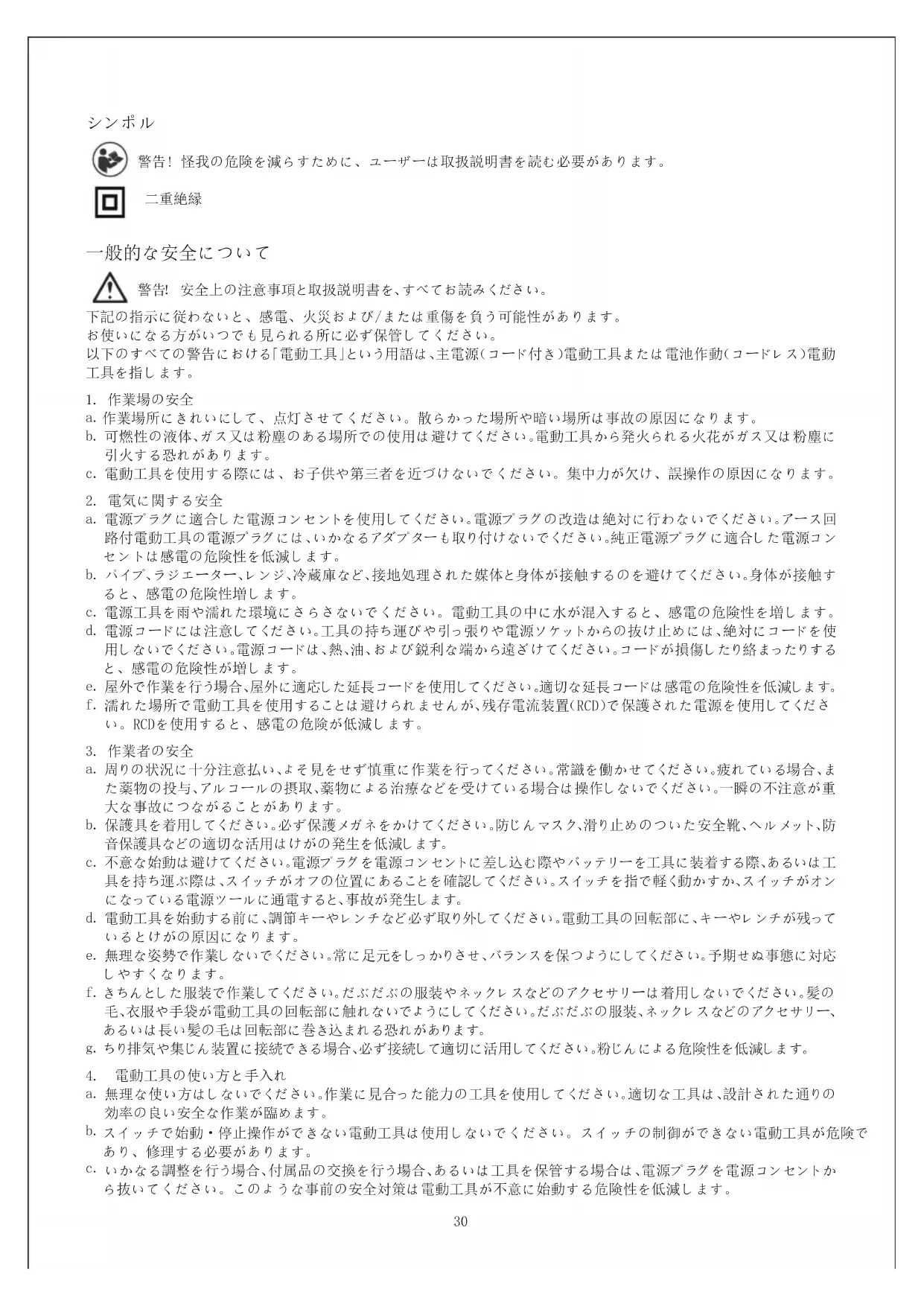

一般的な安全について

警告! 安全上の注意事項と取扱説明書を、すべてお読みください。

下記の指示に従わないと、感電、火災および/または重傷を負う可能性があります。

お使いになる方がいつでも見られる所に必ず保管してください。

以下のすべての警告における「電動工具」という用語は、主電源(コード付き)電動工具または電池作動(コードレス)電動工具を指します。

1. 作業場の安全

a. 作業場所にきれいにして、点灯させてください。散らかった場所や暗い場所は事故の原因になります。
b. 可燃性の液体、ガス又は粉塵のある場所での使用は避けてください。電動工具から発火られる火花がガス又は粉塵に引火する恐れがあります。
c. 電動工具を使用する際には、お子供や第三者を近づけないでください。集中力が欠け、誤操作の原因になります。

1. 電気に関する安全

a. 電源プラグに適合した電源コンセントを使用してください。電源プラグの改造は絶対に行わないでください。アース回路付電動工具の電源プラグには、いかなるアダプターも取り付けないでください。純正電源プラグに適合した電源コンセントは感電の危険性を低減します。
b. パイブ、ラジェーター、レンジ、冷蔵庫など、接地処理された媒体と身体が接触するのを避けてください。身体が接触すると、感電の危険性増します。
c. 電源工具を雨や濡れた環境にさらさないでください。電動工具の中に水が混入すると、感電の危険性を増します。
d. 電源コードには注意してください。工具の持ち運びや引っ張りや電源ソケットからの抜け止めには、絶対にコードを使用しないでください。電源コードは、熱、油、および鋭利な端から遠ざけてください。コードが損傷したり絡まったりすると、感電の危険性が増します。
e. 屋外で作業を行う場合、屋外に適応した延長コードを使用してください。適切な延長コードは感電の危険性を低減します。
f. 濡れた場所で電動工具を使用することは避けられませんが、残存電流装置(RCD)で保護された電源を使用してください。RCDを使用すると、感電の危険が低減します。

1. 作業者の安全

a. 周りの状況に十分注意払い、よそ見をせず慎重に作業を行ってください。常識を働かせてください。疲れている場合、また薬物の投与、アルコールの摂取、薬物による治療などを受けている場合は操作しないでください。一瞬の不注意が重大な事故につながることがあります。
b. 保護具を着用してください。必ず保護メガネをかけてください。防じんマスク、滑り止めのついた安全靴、ヘルメット、防音保護具などの適切な活用はけがの発生を低減します。
c. 不意な始動は避けてください。電源プラグを電源コンセントに差し込む際やバッテリーを工具に装着する際、あるいは工具を持ち運ぶ際は、スイッチがオフの位置にあることを確認してください。スイッチを指で軽く動かすか、スイッチがオンになっている電源ツールに通電すると、事故が発生します。
d. 電動工具を始動する前に、調節キーやレンチなど必ず取り外してください。電動工具の回転部に、キーやレンチが残っているとけがの原因になります。
e. 無理な姿勢で作業しないでください。常に足元をしっかりさせ、バランスを保つようにしてください。予期せぬ事態に対応しやすくなります。
1. きちんとした服装で作業してください。だぶだぶの服装やネックレスなどのアクセサリーは着用しないでください。髪の毛、衣服や手袋が電動工具の回転部に触れないでようにしてください。だぶだぶの服装、ネックレスなどのアクセサリー、あるいは長い髪の毛は回転部に巻き込まれる恐れがあります。
g. ちり排気や集じん装置に接続できる場合、必ず接続して適切に活用してください。粉じんによる危険性を低減します。

1. 電動工具の使い方と手入れ

a. 無理な使い方はしないでください。作業に見合った能力の工具を使用してください。適切な工具は、設計された通りの効率の良い安全な作業が臨めます。
b. スイッチで始動・停止操作ができない電動工具は使用しないでください。スイッチの制御ができない電動工具が危険であり、修理する必要があります。
c. いかなる調整を行う場合、付属品の交換を行う場合、あるいは工具を保管する場合は、電源プラグを電源コンセントから抜いてください。このような事前の安全対策は電動工具が不意に始動する危険性を低減します。

d. 使用しないときは、子供の手の届かない安全な場所に保管してください。また、電動工具の取り扱いや手順に不慣れな人には操作させないでください。教育を受けていない人の操作は大変危険です。
e. 電動工具の手入れをしてください。可動部の位置調整、および締め付け状態、部品の破損、その他運転に影響を及ぼすすべての個所に異常がないか確認してください。損傷した場合は、使用前に電動工具を修理してください。多くの事故は、整備されていない電動工具によって引き起こされます。
f. 切削工具をきれいにしてきださい。鋭い切刃を備えた適切に維持された切削工具は、結合する可能性が低く、制御が容易である。
g. 電動工具、付属品、その他は作業環境や作業内容を考慮しながら取扱説明書に従って使用してください。意図されていない使い方をした場合、危険な状況をもたらすことがあります。

1. 修理について

a. 電動工具の修理は、純正の交換部品を取り扱う有資格者に依頼してください。電動工具の安全性が保たれます。

特定の安全について

完全状態のノコ刃のみを使用してください。

靴をワークピースに平らにしておきます。

鋸に圧力をかけると、鋸が減速します。

ジグソーを入れる前に、必ずスイッチを切ってください。

ノコ刃を清掃して交換する前に、鋸を電源から切断してください。このユニットは手持ち工具としてのみ使用し、卓上鋸として使用するために逆さまに固定してはなりません。

防塵マスクを着用してください。

本機で隠れた配線または本機のコードと接触する可能性のある作業をするときは、必ず絶縁されたクリップを握ってください。「生きている」ワイヤに接触する切断アクセサリは、電動工具の露出した金属部分を「生きる」ようにし、操作員に感電を与える可能性があります。

環境保護

注意! この製品には、電気および電子廃棄物の除去に関するマークが付いています。これは、この製品を家庭廃棄物で廃棄するのではなく、ヨーロッパのWEEE指令に準拠した回収システムに返却してください。リサイクルに関するアドバイスについては、自治体の当局または株にお問い合わせください。環境への影響を減らすためにリサイクルまたは分解されます。電気および電子機器は、有害物質を含んでいるため、環境および人の健康に有害である可能性があります。

仕様

技術特性
定格入力電力	570W
定格電圧	100V/60Hz
無負荷回転速度	0-3000 min ^-1
最大切込深さ	木材: 65mm 金属: 8 mm
速度調整範囲	800~3000/min
質量	1.9 kg
LpA(音圧レベル1)	70 dB(A) KPA=3dB(A)
LwA(音響パワーレベル)	80 dB(A) KWA=3dB(A)
振動レベル	4.35 m/s ^2 K=1.5 m/s ^2
保護クラス	II

宣言された振動合計値が標準試験方法に従って測定され、ある工具を他の工具と比較するために使用されることができます。

宣言された振動の合計値は、暴露の予備評価においても使用されることができます。

警告：電動工具を使用する場合の実際振動レベルは、工具の使用方法に応じて、指定された最大値と異なる場合があります。 警告：振動の危険を避けます。

アドバイス：1. 操作中手袋を着用してください。

1. 動作時間を制限し、トリガ時間を短縮します。

操作

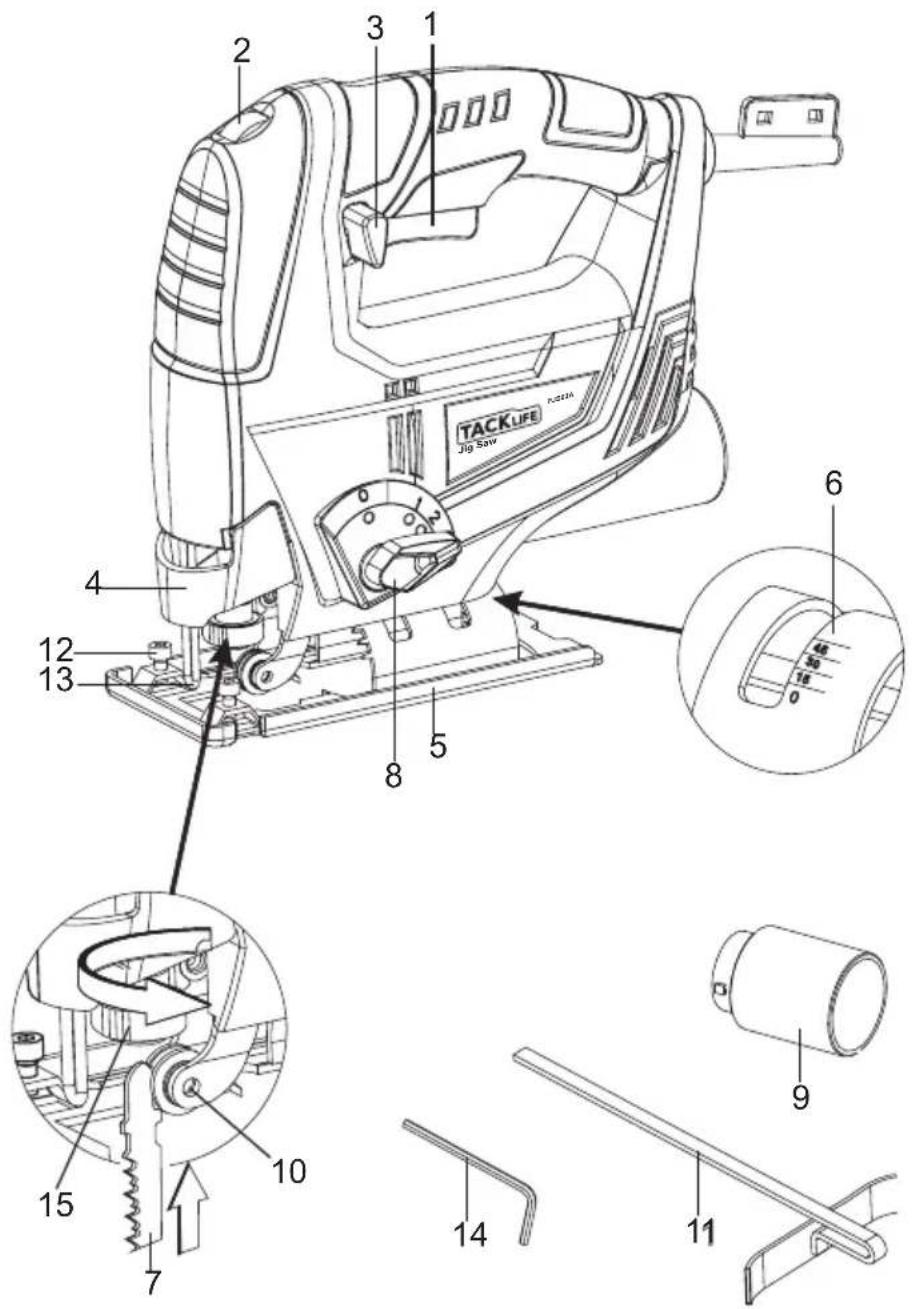

商品について

電動工具を使用する前に、すべての操作と安全要件を熟知してください。ツールとアクセサリーは、意図した用途にのみ使用してください。他のすべての応用は明らかに排除されています。

1 ON/OFFスイッチ
2 可变速調整器
3 ロックオンボタン
4 フェンス
5 ベースプレート
6 斜角スケール
7 鋸刃
8 振り子ストロークノブ

9 粉塵抽出アダプタ

10 ローラーガイド
11 平行ガイド
12 平行ガイド固定ネジ
13 ブレードガード
14 六角形のキー
15 ブレード快速リリースボタン

TACK LIFE Jig Saw 1 2 3 1 4 5 6 7 8 9 10 11 12 13 14 15

この電動工具は、単相交流電源からのみ供給されます。

EN 60745-1、IEC 60745に従って二重絶縁されており、接地されたまたは接地されていないソケットに接続することができます。

この電動工具は、木製、プラスチック製、金属製のプレートとシェイプを切断するために設計されています。

使い方/図面

電源インジケータ

プラグを電源に接続すると、電源インジケータが点灯します。マシンの電源が入っていることを示す。

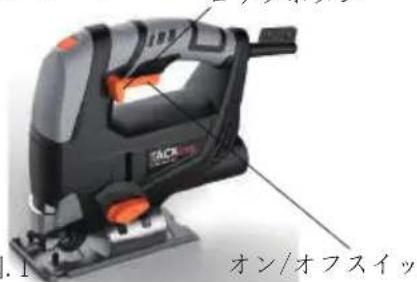

起動 (図.1)

.1 TACJ 750 オン/オフスイッ

即時応答操作

スイッチオン: オン/オフスイッチを押します

スイッチオフ：オン/オフスイッチを放します

連続運転

スイッチオン: オン/オフスイッチを押し、ロックボタンを押します。

スイッチオフ：オン/オフスイッチを押して放します。

速度調整

スピードは、ツール上に置いてノブを設定することができます。6つの異なる速度があります。位置1は最低速度を、位置6は最高速度を設定します。ハンドルを持ち、親指で速度コントロールを必要な位置に回します。

振り子の設定

柔らかい材料(木材、プラスチックなど)の場合は、振動を2または3の位置に設定します。

シャープエッジカットの場合は、振動を0または1の位置に設定します。

中硬質材（硬質木材、アルミニウムなど）の場合、振動を用途に適した位置に設定します。

薄いワークの場合は、振動を0または1の位置に設定します。

硬い材料（鋼など）の場合は、振動を位置0に設定します。

ラウンドカットの場合は、振動を位置0に設定します。

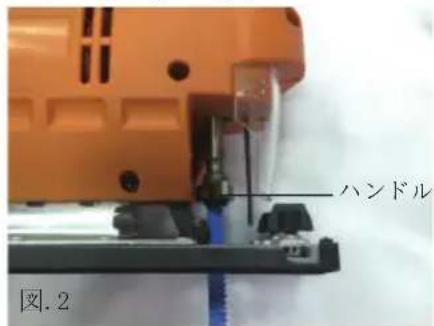

ノコ刃の取り付け (図.2)

ハンドル 図.2

工具を主電源から切り離します。特別なバンドルは素早く取り付けることができます。

ノコ刃の取り付け

1. ハンドルを押してホルダーを開いたままにしておきます。
2. ノコ刃を端までノコ刃ホルダーに挿入し、ハンドルを離します。ノコ刃がガイドローラに接触していることを確認してください。
3. フィットするように、鋸刃を少し引っ張ります。

ノコ刃の取り外し

ハンドルを押してホルダーを開いたままにして、ノコリを引き出します。

注意：ノコリは、摩擦により切断中に非常に熱くなります。ノコリを取り外す時は注意してください。

必要なら保護手袋で身体を保護します。

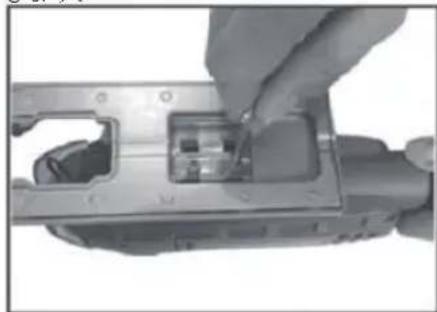

ベースの調整 (図.3)

エッジの近くで切り組みおよび切断します。

マイターとベベルカットの場合は、底面の2本のネジを元に戻した後、いずれの方向にもベースを最大450回転させることができます。角度15°、30 and 45はマークされていますが、必要に応じてこれらのマーク間の任意の角度にソーを調整できます。

切断角度を調整するため、2本のネジを緩めて、ベースプレートを必要な角度に傾けます。2本

のネジを締め直します。

端までノコを拾うことができるように、ベースを後ろに押すことができます。下の2本のネジを緩め、

ベースを後ろに押します。次に、2本のネジを締め直します。

アスベスト材料の使用は禁止されています。あなたの国で実施されている事故防止規則に注意してください。

ベニヤ板の切削（図.4）

Support 小さな力でノコを前に進みます。

切削穴：穴を最初に掘削しない限り、チップボードと木材でのみ可能です。ジグソーパズルを支持体にしっかりと押し込み、切断方向にゆっくりと動かします。

平行ガイド

付属の平行ガイドを使用して、ワークピースのエッジに平行になります。

1. ベースプレートの前面にある固定ネジを緩めます。
2. ベースプレートの側面にあるスロットから、平行ガイドを差し込みます。
3. 固定ネジで平行ガイドを必要な位置にロックします。
4. ベース上のレーザーでスケールに対応する値を入力して、必要な切断幅をセンチメートル単位で調整します。
5. 指で固定ネジを締めます。

除塵

ジグソーには、除塵ソケットが装備されています。すべての真空掃除機は、ジグソーの後部にあるソケットに接続できます。特別なアダプターが必要な場合は、掃除機の製造元にお問い合わせください。

メンテナンスとサービス

警告：作業する前に、電源プラグを電源コンセントから抜いてください。

メーカーが推奨するアクセサリーおよびスペアパーツのみを使用してください。当社の品質管理とメンテナンスにもかかわらず、機器が故障する場合は、認定された電気技師のみが修理してください。

カーボンブラシを交換する必要がある場合は、資格のある修理担当者が行います（同時に2つのブラシを交換してください）。

電源コードが損傷している場合は、危険を避けるために、製造元またはサービス担当者に交換する必要があります。電源コードが破損した場合は、すぐに電源装置から切り離してください。

お手入れ

安全で適切な作業のために、機械と換気スロットを常にきれいにします。

通気孔からほこりや破片を取り除き、油やグリースが付着しないように清潔に保ちます。特定の洗浄剤や溶剤はプラスチックや他の絶縁部品に有害であるため、石けんや湿った布でのみ清掃してください。ツールの周囲に可燃性または可燃性の溶剤を使用しないでください。
