Tipo di prodotto	Sega a gattuccio
Marca	Tacklife
Modello	PJS03A
Potenza nominale	570 W
Tensione nominale	230 V ~ 50 Hz
Gamma di velocità	800 - 3000 giri/min
Profondità di taglio max (legno)	65 mm
Profondità di taglio max (metallo)	8 mm
Corsa pendolare	3 posizioni (0-3)
Angolo di smusso	0° - 45° (sinistra e destra)
Peso	1,9 kg
Classe di protezione	II (doppio isolamento)
Livello di pressione sonora (LpA)	70 dB(A)
Livello di potenza sonora (LwA)	80 dB(A)
Livello di vibrazione	4,35 m/s²
Tipo di lama	Coda a T (cambio rapido)
Sistema di cambio lama	Senza attrezzi (sblocco rapido)
Regolatore di velocità	6 posizioni
Interruttore accensione/spegnimento	Con blocco per funzionamento continuo
Base inclinabile	Sì, fino a 45°
Guida parallela	Inclusa
Estrazione polvere	Adattatore per aspirapolvere
Materiali compatibili	Legno, plastica, metallo, truciolato

Domande frequenti - PJS03A Tacklife

Come cambiare la lama della sega a gattuccio TACKLIFE PJS03A?

Per cambiare la lama, scollegare prima l'utensile. Premere il pulsante di rilascio rapido (15) e tenerlo premuto. Inserire la nuova lama a coda a T fino in fondo nel portalamina, quindi rilasciare il pulsante. Assicurarsi che la lama tocchi il rullo guida. Indossare guanti per evitare tagli.

Come regolare la velocità di taglio?

Utilizzare il regolatore di velocità variabile (2) situato sull'impugnatura. Ruotarlo con il pollice per selezionare una delle 6 velocità (posizione 1 = più lenta, posizione 6 = più veloce). Adattare la velocità al materiale: lento per il metallo, veloce per il legno.

Come utilizzare il movimento pendolare?

Il movimento pendolare si regola con il pulsante della corsa del pendolo (8). Per materiali morbidi (legno, plastica), impostare sulla posizione 2 o 3. Per tagli netti o materiali duri (acciaio), scegliere la posizione 0 o 1. Il pendolo aumenta la velocità di taglio ma può ridurre la qualità di finitura.

Come eseguire un taglio in smusso?

Allentare le due viti sotto la piastra di base (5). Inclinare la base fino all'angolo desiderato (fino a 45°). Gli angoli 15°, 30° e 45° sono marcati. Serrare le viti. È possibile anche arretrare la base per segare vicino a un bordo.

Come utilizzare la guida parallela?

Inserire la guida parallela (11) nella fessura prevista nella parte anteriore della piastra di base. Serrare le viti di fissaggio (12) a mano. Regolare la larghezza di taglio allineando il segno sulla scala con il valore desiderato. La guida consente tagli rettilinei paralleli al bordo del pezzo.

Come collegare un aspirapolvere per l'estrazione della polvere?

Collegare l'adattatore per l'estrazione della polvere (9) alla parte posteriore della sega. Collegare il tubo dell'aspirapolvere. Se necessario, utilizzare un adattatore specifico fornito dal produttore dell'aspirapolvere. L'estrazione riduce la polvere e migliora la visibilità.

Quali materiali si possono tagliare con questa sega?

La sega a gattuccio TACKLIFE PJS03A può tagliare legno (fino a 65 mm di spessore), metallo (fino a 8 mm), plastica, truciolato e legno impiallacciato. Non utilizzare su amianto. Per ogni materiale, scegliere la lama adatta.

Come pulire e manutenere l'utensile?

Prima di qualsiasi manutenzione, scollegare la sega. Pulire le fessure di ventilazione con una spazzola morbida. Utilizzare un panno umido per l'esterno, senza solventi. Controllare regolarmente lo stato del cavo di alimentazione e delle spazzole di carbone (farle sostituire da un professionista). Mantenere le lame affilate.

Cosa fare se la sega non si avvia?

Verificare innanzitutto che la spina sia correttamente inserita e che la presa funzioni. Assicurarsi che l'interruttore accensione/spegnimento (1) non sia bloccato. Se l'utensile non si avvia ancora, il cavo di alimentazione o le spazzole potrebbero essere danneggiati. Far riparare da un elettricista qualificato.

Come rispettare l'ambiente durante lo smaltimento?

Non gettare l'utensile nei rifiuti domestici. Conformemente alla direttiva RAEE, portarlo a un punto di raccolta per il riciclaggio. Le apparecchiature elettriche contengono sostanze pericolose per l'ambiente. Contattare il comune o il negozio per conoscere i punti di raccolta.

MANUALE UTENTE PJS03A Tacklife

Per un lavoro sicuro e corretto, pulire sempre la macchina e le fessure di ventilazione.

Pulire la polvere e detriti dalle bocchette, tenere le maniglie degli utensili pulite e prive di olio o grasso. Utilizzare solo sapone delicato e un panno umido per pulire lo strumento poiché alcuni detergenti e solventi sono dannosi per le materie plastiche e per altre parti isolate. Non utilizzare solventi infiammabili o combustibili attorno agli utensili.

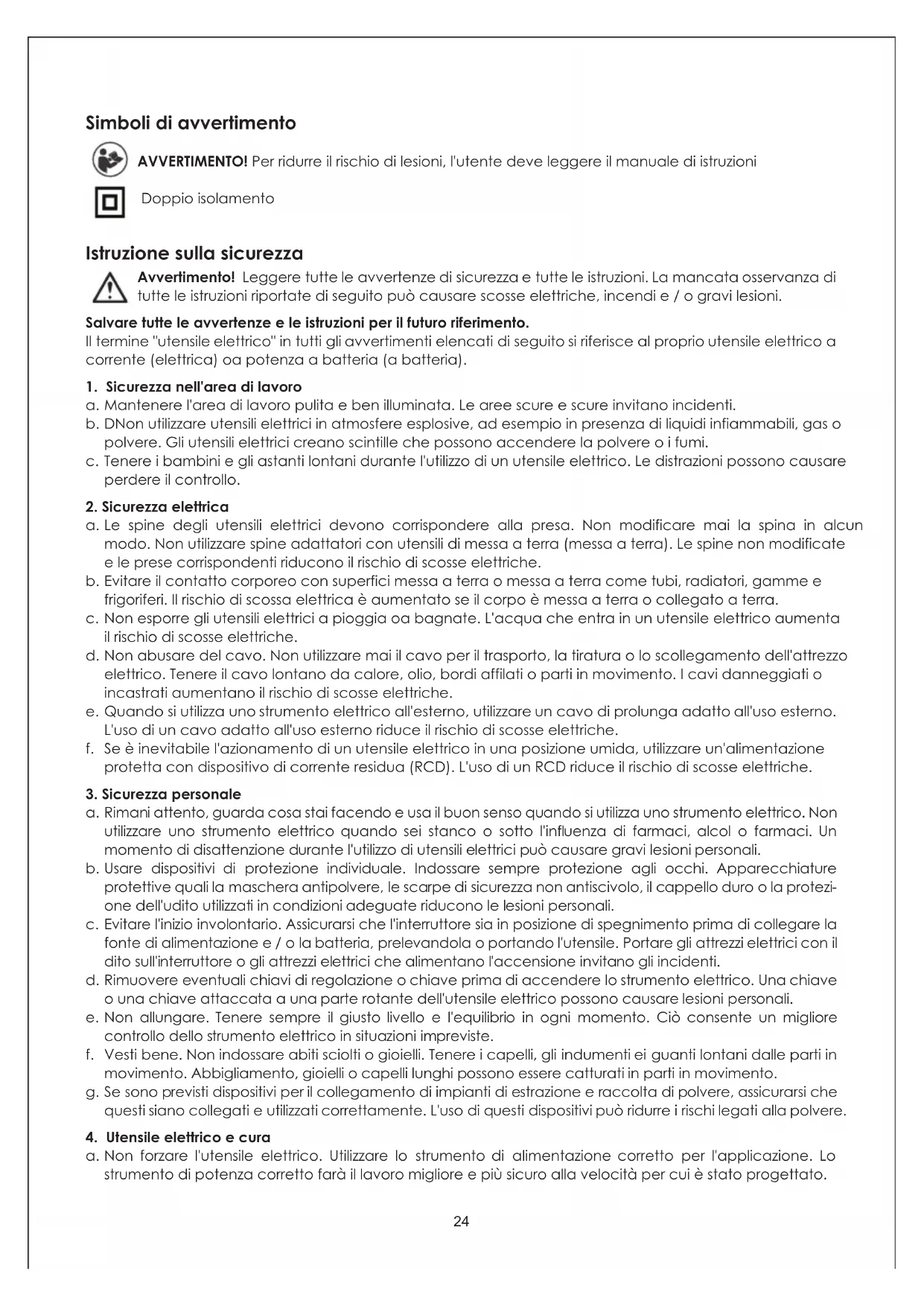

Simboli di avvertimento

AVVERTIMENTO! Per ridurre il rischio di lesioni, l'utente deve leggere il manuale di istruzioni

Doppio isolamento

Istruzione sulla sicurezza

Avvertimento! Leggere tutte le avvertenze di sicurezza e tutte le istruzioni. La mancata osservanza di tutte le istruzioni riportate di seguito può causare scosse elettriche, incendi e / o gravi lesioni.

Salvare tutte le avvertenze e le istruzioni per il futuro riferimento.

Il termine "utensile elettrico" in tutti gli avvertimenti elencati di seguito si riferisce al proprio utensile elettrico a corrente (elettrica) oa potenza a batteria (a batteria).

1. Sicurezza nell'area di lavoro

a. Mantenere l'area di lavoro pulita e ben illuminata. Le aree scure e scure invitano incidenti.
b. DNon utilizzare utensili elettrici in atmosfere esplosive, ad esempio in presenza di liquidi infiammabili, gas o polvere. Gli utensili elettrici creano scintille che possono accendere la polvere o i fumi.
c. Tenere i bambini e gli astanti lontani durante l'utilizzo di un utensile elettrico. Le distrazioni possono causare perdere il controllo.

2. Sicurezza elettrica

a. Le spine degli utensili elettrici devono corrispondere alla presa. Non modificare mai la spina in alcun modo. Non utilizzare spine adattatori con utensili di messa a terra (messa a terra). Le spine non modificate e le prese corrispondenti riducono il rischio di scosse elettriche.
b. Evitare il contatto corporeo con superfici messa a terra o messa a terra come tubi, radiatori, gamme e frigoriferi. Il rischio di scossa elettrica è aumentato se il corpo è messa a terra o collegato a terra.
c. Non esporre gli utensili elettrici a pioggia oa bagnate. L'acqua che entra in un utensile elettrico aumenta il rischio di scosse elettriche.
d. Non abusare del cavo. Non utilizzare mai il cavo per il trasporto, la tiratura o lo scollegamento dell'attrezzo elettrico. Tenere il cavo lontano da calore, olio, bordi affilati o parti in movimento. I cavi danneggiati o incastrati aumentano il rischio di scosse elettriche.
e. Quando si utilizza uno strumento elettrico all'esterno, utilizzare un cavo di prolunga adatto all'uso esterno. L'uso di un cavo adatto all'uso esterno riduce il rischio di scosse elettriche.
f. Se è inevitabile l'azionamento di un utensile elettrico in una posizione umida, utilizzare un'alimentazione protetta con dispositivo di corrente residua (RCD). L'uso di un RCD riduce il rischio di scosse elettriche.

3. Sicurezza personale

a. Rimani attento, guarda cosa stai facendo e usa il buon senso quando si utilizza uno strumento elettrico. Non utilizzare uno strumento elettrico quando sei stanco o sotto l'influenza di farmaci, alcol o farmaci. Un momento di disattenzione durante l'utilizzo di utensili elettrici può causare gravi lesioni personali.
b. Usare dispositivi di protezione individuale. Indossare sempre protezione agli occhi. Apparecchiature protettive quali la maschera antipolvere, le scarpe di sicurezza non antiscivolo, il cappello duro o la protezione dell'udito utilizzati in condizioni adeguate riducono le lesioni personali.
c. Evitare l'inizio involontario. Assicurarsi che l'interruttore sia in posizione di spegnimento prima di collegare la fonte di alimentazione e / o la batteria, prelevandola o portando l'utensile. Portare gli attrezzi elettrici con il dito sull'interruttore o gli attrezzi elettrici che alimentano l'accensione invitano gli incidenti.
d. Rimuovere eventuali chiavi di regolazione o chiave prima di accendere lo strumento elettrico. Una chiave o una chiave attaccata a una parte rotante dell'utensile elettrico possono causare lesioni personali.
e. Non allungare. Tenere sempre il giusto livello e l'equilibrio in ogni momento. Ciò consente un migliore controllo dello strumento elettrico in situazioni impreviste.
f. Vesti bene. Non indossare abiti sciolti o gioielli. Tenere i capelli, gli indumenti ei guanti lontani dalle parti in movimento. Abbigliamento, gioielli o capelli lunghi possono essere catturati in parti in movimento.
g. Se sono previsti dispositivi per il collegamento di impianti di estrazione e raccolta di polvere, assicurarsi che questi siano collegati e utilizzati correttamente. L'uso di questi dispositivi può ridurre i rischi legati alla polvere.

4. Utensile elettrico e cura

a. Non forzare l'utensile elettrico. Utilizzare lo strumento di alimentazione corretto per l'applicazione. Lo strumento di potenza corretto farà il lavoro migliore e più sicuro alla velocità per cui è stato progettato.

b. Non utilizzare l'utensile elettrico se l'interruttore non è acceso e spento. Qualsiasi potere che non può essere controllato con l'interruttore è pericoloso e deve essere riparato.
c. Scollegare la spina dalla fonte di alimentazione prima di apportare qualsiasi regolazione, sostituzione degli accessori o memorizzazione di utensili elettrici. Tali misure di sicurezza preventive riducondi rischio di avviare accidentalmente l'utensile elettrico.
d. Conservare gli attrezzi elettrici a vuoto fuori dalla portata dei bambini e non permettere a persone che non conoscano l'utensile elettrico o queste istruzioni per azionare l'utensile elettrico. Gli utensili elettrici sono pericolosi nelle mani degli utenti non addestrati.
e. Mantenete gli attrezzi elettrici. Verificare il disallineamento o il legame delle parti in movimento, la rottura delle parti e qualsiasi altra condizione che possa influire sull'operazione degli utensili elettrici. Se danneggiato, riparare l'utensile elettrico prima dell'uso. Molti incidenti sono causati da attrezzi elettrici poco manutentati.
f. Tenere gli utensili da taglio affilati e puliti. Gli utensili di taglio correttamente mantenuti con bordi taglienti taglienti hanno meno probabilità di legarsi e sono più facili da controllare.
g. Utilizzare l'utensile elettrico, gli accessori e le punte degli utensili, ecc., In conformità alle presenti istruzioni e alle modalità previste per il particolare tipo di utensile elettrico, tenendo conto delle condizioni di lavoro e dei lavori da eseguire. L'uso dell'utensile elettrico per operazioni diverse da quelle previste potrebbe provocare una situazione di pericolo.

5. Servizio

a. Assicurarsi che l'utensile elettrico sia riparato da una persona riparatrice autorizzata utilizzando solo parti di ricambio identiche. Ciò assicurerà che la sicurezza dell'elettroutensile sia mantenuta.

Regolamenti specifiche di sicurezza

Utilizzare solo lame in perfette condizioni

Tenere la scarpa piatta sul pezzo di lavoro.

Non mettere pressione sulla sega in modo che rallenta.

Spegnere sempre prima di mettere giù la sega.

Scollegare la sega dall'alimentatore quando non è in uso, prima di pulire e cambiare le lame. L'unità deve essere utilizzata solo come utensile portatile e non deve mai essere fissata in una posizione invertita per essere utilizzata come sega a banco.

Consigli per indossare una maschera di polvere.

Tenere l'utensile elettrico dalle superfici di presa isolate quando si effettua un'operazione in cui l'accessorio di taglio può contattare il cablaggio nascosto o il proprio cavo. L'accessorio di taglio che mette in contatto con un filo "in tensione" può rendere le parti metalliche esposte dell'utensile elettrico "in tensione" e potrebbe dare all'operatore una scossa elettrica.

Protezione ambientale

ATTENZIONE! Questo prodotto è stato contrassegnato con un simbolo relativo alla rimozione di rifiuti elettrici ed elettronici. Ciò significa che questo prodotto non deve essere scartato con i rifiuti domestici ma deve essere restituito ad un sistema di raccolta conforme alla direttiva WEEE europea. Rivolgersi alle autorità locali o alle scorte per consigli sul riciclaggio. Sarà quindi riciclato o smantellato per ridurre l'impatto sull'ambiente. Le apparecchiature elettriche ed elettroniche possono essere pericolose per l'ambiente e per la salute umana in quanto contengono sostanze pericolose.

Specifiche dell'utensile

Dati tecnici
Potenza nominale ingresso	570W
Tensione nominale	230V / 50Hz
Velocità a vuoto	0-3000 min ^-1
Profondità massima di taglio di legna	65 mm
Profondità massima di taglio di Metallo	8 mm
Gamma di regolazione della velocità	800 ~ 3000 / min
Peso	1.9 kg
LpA (Livello di pressione sonora)	70 dB (A) KPA = 3dB (A)
LwA (Livello di potenza sonora)	80 dB (A) KWA = 3dB (A)
Livello di vibrazione	4.35 m / s ^2 K = 1.5 m / s ^2
Classifica di protezione	II

Che il valore totale dichiarato di vibrazioni sia stato misurato secondo un metodo di prova standard e può essere utilizzato per confrontare uno strumento con un altro;

Che il valore totale dichiarato di vibrazione può essere utilizzato anche in una valutazione preliminare dell'esposizione.

Avvertimento: L'emissione di vibrazioni durante l'utilizzo effettivo dell'utensile può variare dal valore totale dichiarato a seconda delle modalità con cui viene utilizzato l'utensile".

Avvertimento: Evitare il rischio di vibrazioni

suggerimento: 1. Indossare guanti durante il funzionamento;

1. Limitare il tempo di funzionamento e abbreviare il tempo di attivazione.

OPERAZIONE:

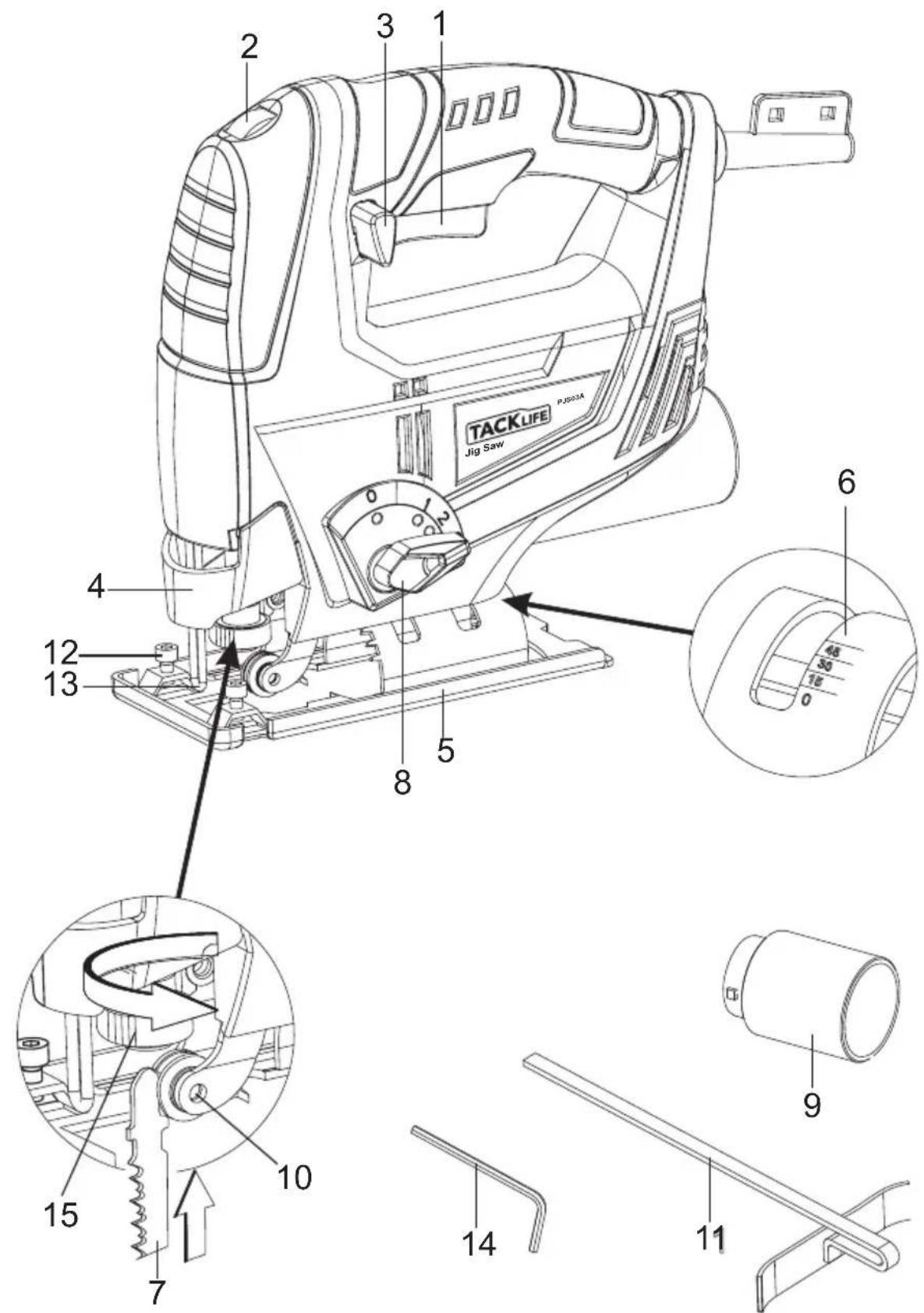

CONOSCERE IL PRODOTTO

Prima di utilizzare l'attrezzo elettrico, familiarizzare con tutte le funzioni operative e

Requisiti di sicurezza. Utilizzare lo strumento e gli accessori solo per le applicazioni previste.

Tutte le altre applicazioni sono espressamente escluse

1 Interruttore ON / OFF
9 Adattatore per l'estrazione della polvere
2 Regolatore di velocità variabile
10 10. Guida del rullo
3 Pulsante di blocco
11 Guida parallela
4 Palizzata
12 Vite di fissaggio guida parallela
5 Piastra di base
13 Protezione di lama
6 Scala angolare smussata
14 chiave esagonale
7 La lama della sega
15 Pulsante di rilascio rapido della lama
8 Manopola del pendolo

TACKLIFE Jig Saw PJS01A 2 3 1 4 12 13 5 8 6 48 30 16 0 9 15 10 7 14 11

Questo elettroutensile viene alimentato solo dalla rete elettrica a corrente alternata monofase.
È a doppio isolamento secondo EN 60745-1, IEC 60745 e può essere collegato a prese con o senza messa a terra. In questo attrezzo viene soppressa la radio conformità alla Direttiva EMC 2004/108 / CE.
Questo elettroutensile è progettato per segare placchette e forme in legno, plastica e metallo.

Istruzioni operative / Disegni

Indicatore di accensione

Collegare la spina con l'alimentazione, quindi l'indicatore di accensione sarà leggero. Per mostrare che la macchina è accesa.

Avvio (Fig.1)
Pulsante di blocco

Operazione di risposta istantanea

Accendere: Premere On/Off interruttore

Spegnere: Liberare On/Off interruttore

Operazione continua

Accendere: Premere On/Off interruttore e Premere il pulsante di blocco.

Spegnere: Liberare On/Off interruttore.

Regolazione della velocità

La velocità può essere impostata con la manopola sull'utensile. Ci sono sei velocità diverse. La posizione 1 imposta la velocità più bassa e la posizione 6 la più alta. Tieni l'impugnatura e ruota il controllo della velocità con il pollice nella posizione desiderata.

Impostazione del pendolo

Per i materiali morbidi (legno, plastica ecc.) Impostare l'oscillazione in posizione 2 o 3.

Per i tagli taglienti, impostare l'oscillazione in posizione 0 o 1.

Per materiali a media durezza (legno duro, alluminio ecc.) Impostare l'oscillazione in una posizione idonea per l'applicazione.

Per il pezzo sottile, impostare l'oscillazione in posizione 0 o 1.

Per materiali duri (acciaio ecc.) Impostare l'oscillazione in posizione 0.

Per i tagli rotondi, impostare l'oscillazione in posizione 0.

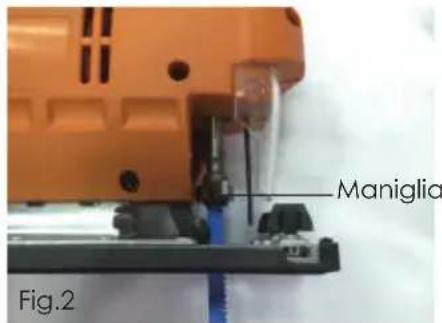

Montaggio della lama (Fig.2)

Scollegare l'utensile dalla rete elettrica. Una maniglia speciale assicura un rapido montaggio.

Montare la lama

1. Spingere la maniglia e tenere il supporto in posizione aperta.
2. Inserire la lama fino alla fine nel supporto della lama e rilasciare la maniglia. Assicurarsi che la lama sega tocchi il rullo di guida.
3. Tirare leggermente la lama per assicurare una buona vestibilità.
   Rimuovere la lama

Spingere la maniglia e tenere il supporto in posizione aperta, quindi estrarre la lama.

Per materiali duri (acciaio ecc.) Impostare l'oscillazione in posizione 0removing the saw blade.

Regolazione della base (Fig.3)

Per miterare e segare vicino ai bordi.

Per i tagli con miter e smusso è possibile ruotare la base fino a 450 in entrambe le direzioni dopo aver disinnestato le due viti sul fondo. Gli angoli 15°, 30° e 45° sono contrassegnati, ma è possibile regolare la sega ad ogni angolo tra queste marcature come richiesto.

Per regolare l'angolo di taglio, allentare le due viti fino a spostare la base e regolare l'angolo desiderato, quindi serrare nuovamente le due viti.

Per consentire di osservare fino al bordo, la base può essere spinta indietro. Allentare le due viti sotto e spingere la base indietro. Afferrare nuovamente le due viti.

È vietato utilizzare la macchina su materiali di amianto. Si prega di notare le norme antinfortunistiche vigenti in voi.

Taglio truciolare impiallacciato (Fig.4)

Supporto

Utilizzare una lama di sega fine.

Posizionare la base sull'area non scoperta

Avanzate la sega con poca forza

Taglio dei fori: possibile solo in truciolare e legno a meno che non si esegua prima un foro. Premere saldamente il seghetto contro il supporto e spostarsi lentamente nella direzione di taglio.

Guida parallela

Utilizzare la guida parallela fornita in dotazione per vedere parallela al bordo del pezzo.

1. Allentare le viti delle dita sulla parte anteriore della piastra di base.
2. Inserire la guida parallela dal lato nello slot nella piastra di base.
3. Bloccare la guida parallela nella posizione desiderata con le viti a dita.
4. Regolare la larghezza di taglio richiesta in centimetro mettendo il valore corrispondente sulla scala dal laser sulla piastra di base.

Stringere le viti delle dita con il dito.

Estrazione di polvere

La sega del martello è dotata di una presa di estrazione della polvere. Qualsiasi aspirapolvere può essere collegato alla presa sul retro della sega. Se si richiede un adattatore speciale, si prega di contattare la fabbricazione del vostro aspirapolvere.

Manutenzione e servizio

Avvertimento: Prima di eseguire qualsiasi operazione sulla macchina, estrarre la spina dalla presa di corrente. Utilizzare esclusivamente accessori e ricambi raccomandati dal produttore. Se l'apparecchiatura dovesse fallire un giorno, nonostante i nostri controlli di qualità e la vostra manutenzione, è necessario ripararlo solo da un elettricista autorizzato.

Se le spazzole di carbone devono essere sostituite, farlo eseguire da una persona riparatrice qualificata (sostituire sempre le due spazzole contemporaneamente.

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore o dal suo servizio per evitare rischi. Scollegare immediatamente l'alimentazione elettrica se il cavo di alimentazione è danneggiato.

Pulizia

Per un lavoro sicuro e corretto, pulire sempre la macchina e le fessure di ventilazione.

Pulire la polvere e detriti dalle bocchette, tenere le maniglie degli utensili pulite e prive di olio o grasso.

Utilizzare solo sapone delicato e un panno umido per pulire lo strumento poiché alcuni detergenti e solventi sono dannosi per le materie plastiche e per altre parti isolate. Non utilizzare solventi infiammabili o combustibili attorno agli utensili.
