MANUALE UTENTE RPRS01A Tacklife

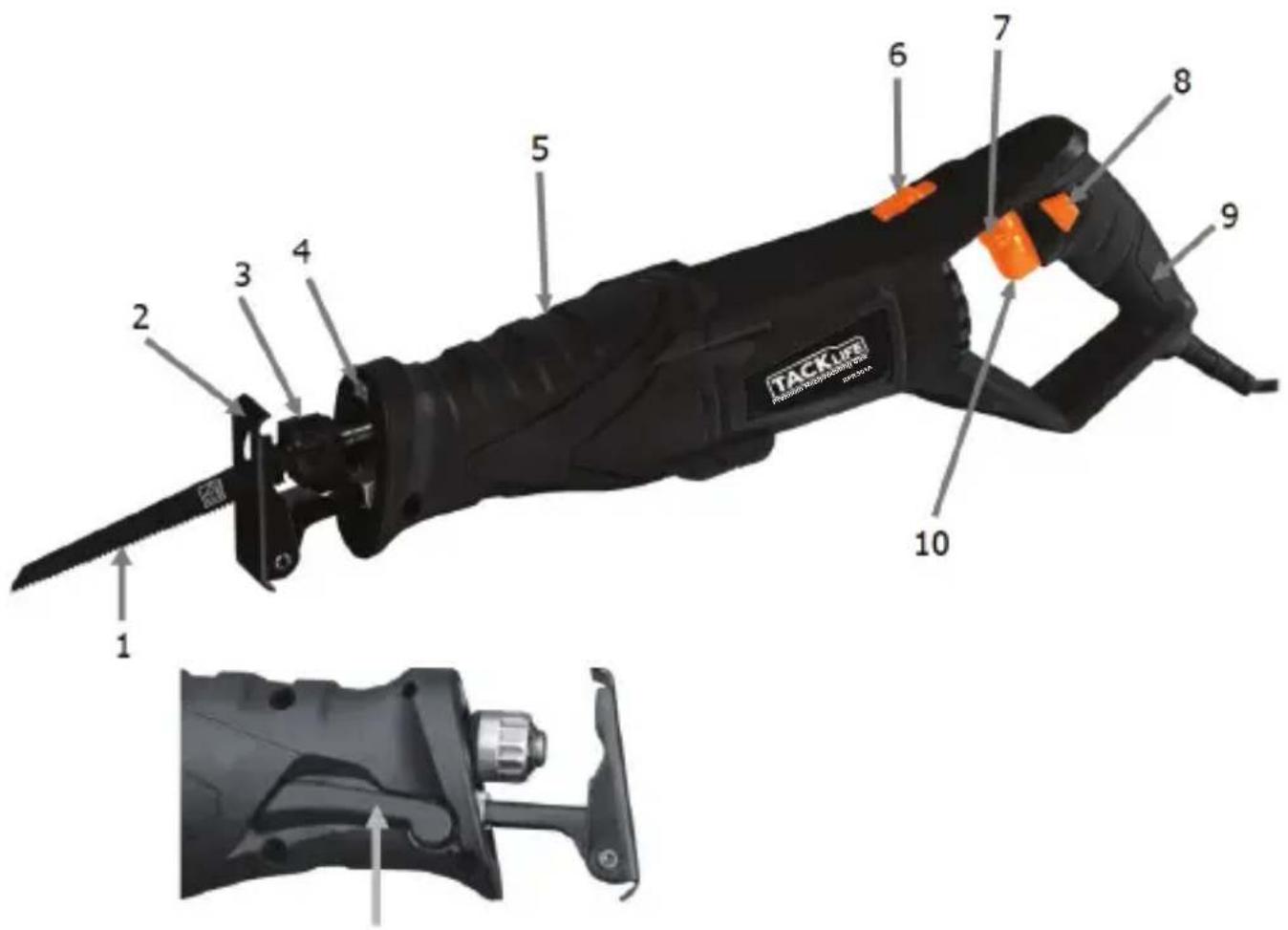

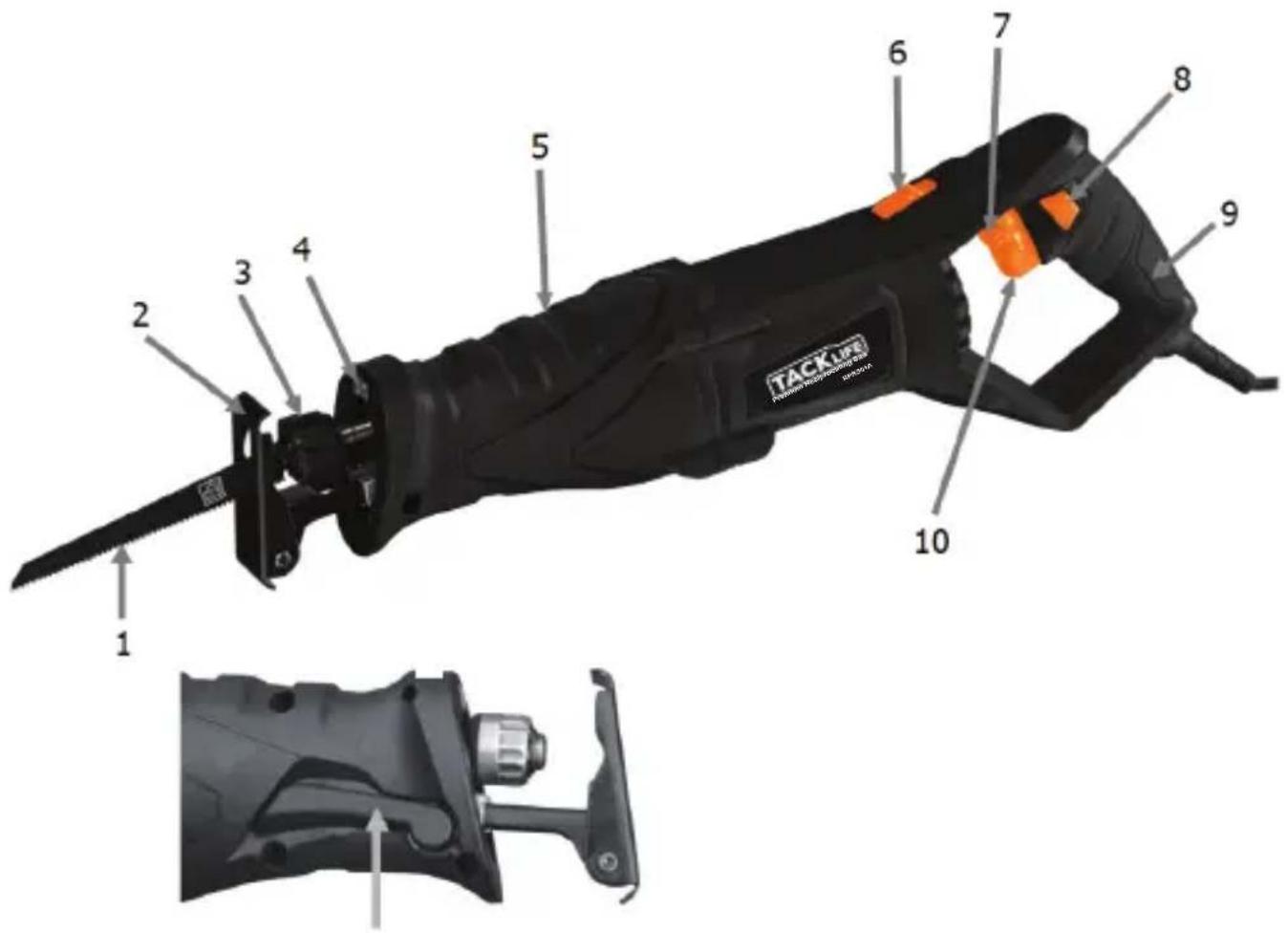

Componenti del prodotto

11

1. La lama della sega
2. Scarpa
3. Morsetto a Chuck / Blade
4. LED Ianpada
5. impugnatura

6. Pulsante di blocco della maniglia rotante

7. Quadrante veloce variabile

8. Pulsante di blocco
9. Maniglia posteriore
10. grilletto
11. Leva di bloccaggio per la regolazione del pattino

Avvertenze generali di sicurezza del tool di alimentazione

AVVERTENZA: Leggere tutte le avventenze di sicurezza e tutte le istruzioni. La mancata osservanza delle avventenze e delle istruzioni cui po causare scosse elettriche, incendi e / o lesions gravi.

Salvare tutte le avventenze e le istruzioni per il futuro riferimento.

Il termine "utensile elettrico" nelle avventenze si riferisce al proprio utensile elettrico a corrente (elettrica) oa potenza a batteria (a batteria).

1. Sicurezza nella zona di lavoro:

a) Mantenere l'area di lavoro pulita e ben illuminata. Le zone scure o scure invitano incidenti.
b) Non utilizzato utensili elettrici in ambienti esplosivi, ad esempio in presenza di liquidi infiammabili, gas o polvere. Gli utensili elettrici creano scintille che possono accendere la polvere o i fumi..

c) Tenere i bambini e gli astanti lontani durante l'utilizzo di un utensile elettrico. Le restrazioni sono possono causare perdere il controllo.

2. Sicurezza elettrica:

a) Le spine degli utensili elettrici devono corrispondere alla presa. Non modificare mai la spina in alcun modo. Non utilizzato spine adattatori con utensili di messa a terra (messa a terra). Le spine non modificate e le prese corrispondenti ridurranno il rischio di scosse elettriche).
b) Evitare il contatto corporeo con superfici messa a terra oa terra, quali tubi, radiatori, gamme e frigoriferi. Il rischio di scossa elettrica è aumentoe se il corpo è messa a terra o messa a terra.
c) Non esporre gli utensili elettrici a pioggia oa bagnate. L'acqua che entra in un utensile elettrico aumenta il rischio di scosse elettriche.
d) Non abusare del cavo. Non utilizzato mai il cavo per il trasporto, la tiratura o lo scollegamento dell'attrezzo elettrico. Tenere il cavo lontano da calore, olio, bordi affilati o parti in movimento. Gli accordi danneggiati o intrecciati augmentano il rischio di scosse elettriche.
e) Quando si utilizes una strumento elettrico all'esterno, utilizeszare un cavo di prolunga adatto all'uso esterno. L'uso di un cavo adatto all'uso esterno riduce il rischio di scosse elettriche.
f) Se si utilizes un utensile di potenza in ambiente umido è inevitable, utilizeszare un dispositivo di corrente residua (RCD) protetto fornitura. L'uso di un RCD riduce il rischio di scosse elettriche.

3. Sicurezza personale:

a) Rimani attento, guarda casa stai facendo e usa il buon senso quando si utilizza uno strumento elettrico. Non utilizzato uno strumento elettrico quando sei stanco o fatto l'influenza di farmaci, alcol o farmaci. Un momento di disattenzione durante l'utilizzo di utensili elettrici cui po causare gravi lesioni personali.
b) Usare dispositivi di protezione individuale. Indossare sempre protezioneagli occhi. Apparecchiature di protezione come una maschera antipolvere, scarpe di sicurezza non antiscivolo, cappelli rigidi o protezione uditrice utilizzati in condizioni adeguate richiedono una riduzione delle lesioni personali.
c) Evitare l'inizio involontario. Assicurarsi che l'interruttore sa in posizione di spegnimento prima di collegare la sorgente di alimentazione e / o la batteria, prelevandola o portando troppol. Portare gli attrezzi elettrici con il dito sull'interruttore o gli attrezzi elettrici che alimentano l'accensione invitano gli incidenti.
d) Rimuovere eventuali chiavi di regolazione o chiave prima di accendere lo strumento elettrico. Una chiave o una chiave attaccata a una parte rotante dell'utensile elettrico possono causare lesioni personali.
e) Non allungare. Tenere sempre il giusto livello e l'equilibrio in agli giorni. Ciò consente un migliorione controlo dello strumento elettrico in situazioni impreviste.
f) Vestito in modo corretto. Non indossare abiti sciolti o gioielli. Tenere i capelli, gli indumenti e i quanti lontani dalle parti in movimento. Abbigliamento, gioielli o capelli lunghi possono essere catturati in parti in movimento.
g) Se sono previsti dispositivi per il collegamento di impianti di estrazione e raccolta di polvere, assicurarsi che questi siano collegati e utilizzati correttamente. L'uso della raccolta di polvere cui ridurre i rischi legati alla polvere.

4. Utilizzo e cura di utensili elettrici:

a) Non forzare l'utensile elettrico. Utilizzare lo strumento di alimentazione corretto per l'applicazione. L'attrezzo di potenza correto farà il lavoro miglior e più sicuro alla velocità per cui è stato progettato.

b) Non utilizzato l'utensile elettrico se l'interruttore non è acceso e spento. Qualsiasi utensile elettrico che non può essere controllato con l'interruttore è pericoloso e delve essere riparato.
c) Scollegare la spina dalla fonte di alimentazione e / o dalla batteria dall'elettroutensile prima di apportare qualiasi regolazione, sostituzione degli accessori o memorizzazione di utensili elettrici. Tali misure di sicurezza preventive riducono il rischio di avviare accidentallymente l'utensile elettrico.
d) Conservare gli utensili elettrici a vuoto fuori alla portata dei bambini e non permettere a persone che non conoscano l'utensile elettrico o queste istruzioni per azionare l'utensile elettrico. Gli utensili elettrici sono pericolosi nelle mani degli utenti non addestrati.
e) Mantenetegli attrezzi elettrici. Controllare il disallineamento o l'incollaggio di parti in movimento, la rottura delle parti e qualsiasi altra condizione che possa influire sull'utilizzo dell'utensile. Se danneggiato, riparare l'utensile elettrico prima dell'uso. Molti incidenti sono causati da attrezzi elettrici molto manutentati.
f) Tenere gli utensili da taglio affiliati e puliti. Gli utensili di taglio correttamente mantenuti con bordi taglienti taglienti hanno meno probabilità di legarsi e sono più facile da controlling.
g) Utilizzare l'utensile elettrico, gli accessori e gli utensili ecc., In conformità a queste istruzioni, tenendoiconto delle condizioni di lavoro e dei lavori da eseguire. L'uso dell'eletttroutensile per operazioni diverse da quale previste potrebbe causare una situazione pericolosa.

1. a) Assicurarsi che l'utensile elettrico sa riparato da una persona riparatrice autorizzata utilizzando solo parti di ricambio identiche. Ciò assicurera che la sicurezza dell'eletttroutensile sa mantenuta.

Ilstruzioni di sicurezza per la sega alternata

Quando si utilizeslano utensili elettrici, è necessario rispettore le precauzioni di sicurezza fondamenti per ridurre il rischio di incendi, scosse elettriche e lesioni personali. Leggere tutte queste istruzioni prima di tentare di utilizzato quello prodotto e salvareThose istruzioni.

La macchina non deve essere umida e non deve essere utilizzata in ambienti umidi. Controllare sempre il cavo e la spina prima di utilizzato la macchina. Danneggiare un danno solo da un professionista qualificato. Inserire sempre la spina nella presa di corrente quando la macchina è spenta. IndossareGUanti protettivi e calzature robuste

AVVERTIMENO! Non vedere materiali contenti amiano!!!

• Tenere l'utensile elettrico dalle superfici di presa isolate quando si effettua un'operazione in cui l'accessorio di taglio può contattare il cablaggio nascosto o il proprio cavo. L'accessorio di taglio che mette in contatto con un filo "in tensione" può renderere le parti metalliche esposte dell'utensile elettrico "in tensione" e potrebbe dare all'operatore una scossa elettrica.
• Si raccomanda che l'utensile sia sempre fornito tramite un disposativo di corrente residua con una corrente residua nominale di 30mA o inferiore.
• Se la sostituzione del cavo di alimentazione è necessaria, deve essere eseguita dal produttore o da un agente qualificato per evitare pericoli per la sicurezza.
• Indossare occhiali protettivi e una maschera di protezione quando si lavora con materiali che producono grande quantità di patatine o polvere.
• Indossare una maschera protettiva durante la segatura di altri materiali fibrosi.
• Bloccare la leva di regolazione della scarpa in posizione prima di accendere l'utensile.

• Fissare il pezzo con morsetti. Svitare sempre il cavo di alimentazione alla macchina verso la parte posteriore.

• Spostare la macchina verso il pezzo quando è accesa.

• Tenga sempre la macchina con entrambe le mani e assicuratevi di avere un piede sicuro durante il lavoro.
• Rimuovere sempre la spina dalla presa di corrente prima di eseguire qualsiasi lavoro sulla macchina.
  La manutenzione non corretta può danneggiare la macchina. Quindi rispetto sempre queste istruzioni.
• Utilizzare solo lame seghe taglienti in perfette condizioni; Sostituire immediatamente le lame rotte, distorte o smussate.
• La macchina deve essere accesa solo con lama installata e la leva di regolazione del pattino bloccata in posizione.
• Selezionare gli utensili e la velocità del tratto secondo il materiale. Fare attenzione a mantenere un tasso dilettura costante.
  Non tentare di fermare la lama con una pressione laterale dopo l'interruzione.
• Usare solo accessori originali.
• Utilizzare sempre la giusta tensione di alimentazione. Le specifiche di tensione sulla targa devono corrispondere alla tensione di rete.
• Non avviare la sega con la lama che tocca qualsiasi superficie. L'azione della lamierina rimbalza l'utensile e può causare lesioni al corpo.
• Lasciare che l'attrezzo arriv di una sosta completa prima di metterlo giu. Un utensile di corsa scatta quando la punta della lama si contatta su qualsiasi superficie.
  Non lasciare che nessuno fatto i 18 anni fa funzionare quella sega.
  Sostatevi sempre da un lato quando si utilizes la sega e consentono alla lama di riposarsi naturalmente.
• Quando si taglia il legno rotondo, utilizzare i morsetti per evitare che il pezzo di lavoro si accenda entrambi i lati della lama.
  Non usare mai le mani per rimuovere la segatura, le patatine oi rifiuti vicino alla lama.
  Non devono mai essere lasciati intorno all'area di lavoro stracci, stoffe, corde, corde e simili.
• Evitare di tagliare le unghie. Ispezionare il pezzo da lavorare e rimuovere tutti i chiodi e altri oggetti stranieri prima della segatura.
• Non tentare di liberare una lama inceppata prima di spegnere la macchina. Non rallentare o fermare una lama con un pezzo di legno o di altri oggetti.
• Le avventenze, le precauzioni e le istruzioni descripte in questo manuale d'uso non possono coprir tutte le possibili condizioni e situazioni che possono verificarsi. Deve essere capito dall'operaatore che il buon senso e la cautela sono fattori che non possono essere incorporati in quello prodotto ma devono essere forniti dall'operaatore.

Sicurezza delle vibrazioni

Questo utensile vibra durante l'uso. L'esposizione ripetuta o prolongata a vibrazioni cui pouc causare lesioni fisiche temporanee o permanenti, in particolare alle mani, alle braccia e alle spalle. Per ridurre il rischio di lesioni legate alle vibrazioni:

1. Chiunque utilizzzi strumenti di vibratione regolarmente o per un periodo prolongato, deve prima essere esaminato da un medico e quando ave controlli medici regolari per garantire che i problemi medici non siano causati o peggiorati dall'utilizzo. La donna incinta o la gente o hanno alterato la circolazione del sangue alla mano, le lesions della mano passata, i disturbi del systema nervoso, il diabete o la malattia di Raynaud non dovrebbero usare questo strumento. Se si verificano sintomi legati alla vibratione (come formicolio, intorpidimento e dita bianche o blu), consultare il medico il più presto possibile.
2. Non fumare durante l'uso. La nicotina riduce l'approvvigionamento di sangue alle mani e alle dita, augmentando il rischio di lesioni legate alle vibrazioni.

3. Indossare guanti adatti per ridurre gli effetti di vibrazione sull'utilizzatore.

4. Utilizzare strumenti con la più bassa vibrazione quando c'é una scelta.

5. Includere periodi senza vibrazioni ogni giorno di lavoro.
6. Preendi l'attrezzo più leggero possibile (mantenendolo comunque sicuro). Lasciare che lo strumento faccia il lavoro.
7. Per ridurre la vibrazione, mantieni lo strumento come spiegato in quello manuale. In caso di vibrazioni anormali, interrompere immediamente l'uso.

Pre-Operazione

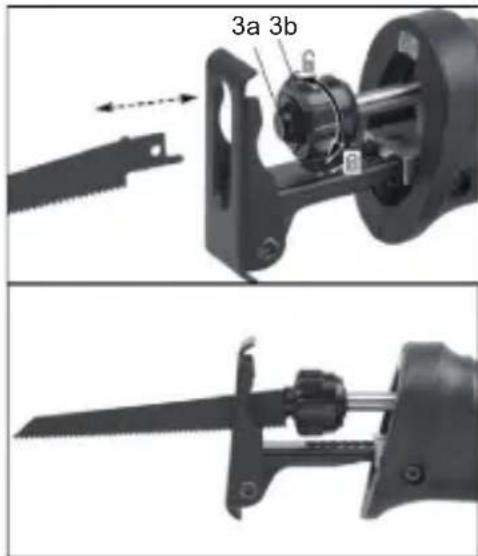

Sostituzione / montaggio di una lama di sega

Assicurarsi che la macchina sia scollegata alla presa di currente prima diambiare e montare una lama.

1. Aprir il morsetto della lama (3b) ruotandolo completamente in senso antiorario (Fig.1). Questo ritirerà il perno e consentirà l'insertimento della lama.
2. Inserire la lama del sega nel Chuck (3a) nella posizione più profonda e rilasciare il morsetto della lama (3b) per bloccare la lama in posizione.
3. Tirare con cautela sulla lama per assicurarsi che sia fissata saldamente.

Prima di collegare il cavo di alimentazione, tirare sempre la lama per assicurarsi che sia saldamente bloccata nel morsetto. La mancata esecuzione può provocare lesioni gravi.

Fig. 1

Regolazione della manopola posteriore

Assicurarsi sempre che la sega sia spenta e scollegata alla rete elettrica prima di apportare eventuali regolazioni.

1. Spingere indietro il pulsante di bloccaggio della maniglia rotante (6) per sbloccare l'impugnatura posteriori (Fig.3).
2. Ruotare l'impugnatura posteriori all'angolazione desiderata e rilasciare il pulsante di bloccaggio della manopola rotante (6) per bloccare la posizione desiderata.
3. Ruotare la maniglia posteriore a sinistra oa destra in modo che si blocca alla posizione più vicina in posizione predefinita con un semplice click. L'impugnatura posteriore cui essere regolata solo ad angoli di -90^ 0^ 90

AVVERTIMENTO! Non utilizzato l'11 sega alternata se la scarpa regolabile non è installata e montata correttamente.

Fig. 2

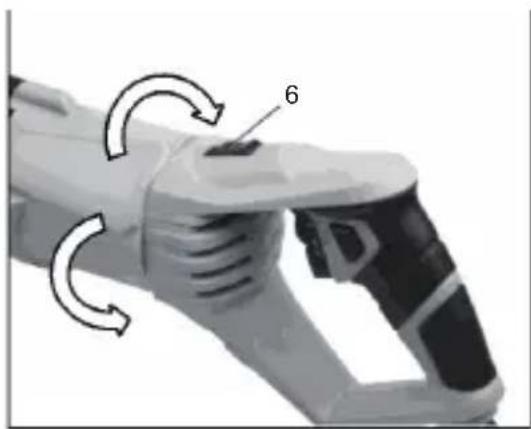

Regolazione della manopola posteriore

Assicurarsi che la macchina sia spenta prima di regolare la posizione della maniglia posteriore.

L'impugnatura posteriore di questo utensile può essere ruotata attorno al corso principale del motore e bloccata a tre diversi angoli (-90^, 0^, +90^) in modo da poter utilizzato l'utensile nella posizione più comoda.

1.

Spingere indietro il pulsante di bloccaggio della maniglia

1. rotante (6) per sbloccare l'impugnatura posteriore (Fig.3).
2. Ruotare l'impugnatura posteriore all'angolazione desiderata e rilasciare il pulsante di bloccaggio della manopola rotante (6) per bloccare la posizione desiderata.

Ruotare la maniglia posteriori a sinistra oa destra in modo che si blocca alla posizione più vicina in posizione predefinita con un semplice click. L'impugnatura posteriore cui quod estere regolata solo ad angoli di -90 ^ 0 ^ 90

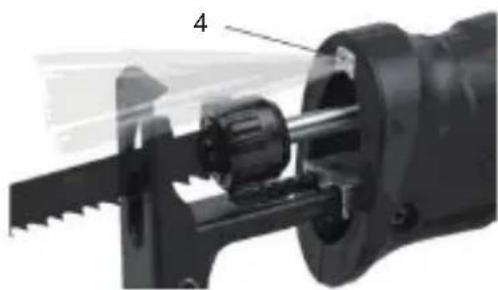

LED Luce

Fig. 3

Quando il cavo di alimentazione è collegato alla presa di corrente, il LED Worklight (4) brillera.

Questa lampada a LED può aiutare a migliorare la visione. Quando si lavora in aree più scure Il LED Worklight (4) si spegne quando il cavo di alimentazione viene scollegato dall'alimentatore di rete.

Fig. 4

AVVERTIMENTO! Tenere premuto con forza contro il pezzo della scarpa, quando il taglio per evitare contraccolpi strumento

Operazione

Interruttore ON & OFF

Assicurarsi che la lama non si riposa o tocchi oggetti quando la macchina è accesa.

Prima diutilizzare la sega alternata,assicurarsi che la lama e la scarpa siano fissate.

Nota: l'interrottore di trigger di questa sega alternata è dotato di un controllo della velocità variabile.

Accendere:

1.

Inserire il cavo nella presa di corrente.

2.

Una volta regolata la velocità della lama, premere completenessl'interrottore a scatto (10) per far funzionare la macchina..

Spagnere:

1.

Svitare completeness l'interrutto di grilletto (10).

Operazione continua:

1.

Per accendere: Premere il pulsante di blocco (8) dopo aver premuto completamente l'interruttore di accensione (10) (Fig.6), quando estrarre il dito dall'interruttore di trigger (10) - la sega alternata sera 2. in stato di funzionamento continuo.

Per disattivare: premere completamente l'interruttore di accensione (10) e il pulsante di blocco (8) tornera alla sua posizione originale, quando togliere il dito dall'interruttore trigger (10).

Operazione (Cont.)

Taglio Generale

1.

1. Installare la lama e regolare la scarpa per il lavoro.
2. Premere erilascare il pulsante Trigger per accertarsi che il pulsante di blocco sua spento.
3. Inserire il cavo di alimentazione in una presa di corrente.

Assicurarsi che la lama sia priva di qualsiasi materiale estraneo e che il cavo di alimentazione o il

-5. cavo di prolunga siano fuori dal percorso della lama.

Assicurarsi che il materiale da tagliare sia tenuto saldamente. I piccoli pezzi di lavoro devono essere

1. saldamente bloccati in un vano o bloccati sul banco di lavoro.
2. Segnare una linea di taglio.

Per iniziare la segatura, impugnare la sega fermamente con entrambe le mani e lontano da te.

IMPROFANETANparteaetarisergadstastampaesurl pezattocorola dparalsiaspaskepizana dell'operazione.

8.

Accendere l'attrezzo e attendere che la sega abbia raggiunto la sua piena velocità prima di toccare

1. il materiale di lavoro.

Guida la lama del sega nel pezzo.

10.

Per il taglio continuo, premere il pulsante di blocco (8) dopo aver premuto completeness

1. l'interrottre di trigger (10), quindi rimuovere il dito dall'interruttore grilletto(10).
2. Lasciare che la sega arriv iad una sosta completa prima di impostarla.

Per prevenire gli incidenti, spegnere la sega e scollegare la spina alla rete elettrica dopo l'uso.

Pulire e conservare l'utensile all'interno della portata dei bambini.

NOTA! Usate solo una pressione sufficiente a mantenere il taglio della sega. Non forzare il taglio; Permettere alla lama e alla sega di fare il lavoro.

Assicurarsi che la lama di sega non tocchi il pezzo di lavoro finché la sega non raggiunge la sua velocità massima. In caso contrario, la perdita del controllo e la consegenza di lesioni gravi.

Fig. 6

L'uso di una pressione eccessiva che provoca flessione o torsione della lama più causare la rottura della lama.

Taglio di metallo

Metalli come lamiera d'acciaio, tubi, aste d'acciaio, alluminio, ottone e rame possono essere tagliati con la vostra sega. Fare attenzione a non piegare o torsione della lama e non forzare l'azione di taglio.

Si raccomanda di utilizzato l'olio da taglio per lubricicare la superficie di taglio durante la segatura di metalli morbidi e di acciaio. Conserva la lama più fresca e prolonga la vita della lama.

ATTENZIONE! Mantenere saldamente il lavoro e tagliare vicino al punto di bloccaggio per ridurre al minimo le vibrazioni.

Quando tagliate il tubo del condotto o l'angolo di ferro, bloccare il lavoro in un vice se possibile etagliare vicino al vizio.

Per tagliare la lamiera sottile, spalmare il foglio tra il pannello rigido o il compensato e gli strati di bloccaggio per evitare vibrazioni e la strappo del metallo.

1. Installare una lama di taglio metallica (inclusa).
2. Applicare la superficie di taglio con l'olio di taglio per evitare che il lamierino si surriscaldi.
3. Seguire le procedure di taglio generali.

Manutenzione, Pulizia, Stoccaggio

AVVERTIMENTO! Assicurarsi che la macchina sia spenta e scollegata dall'alimentatore di rete prima di eseguire procedure di manutenzione.

1. Tenere le aperture di ventilazione dell'utensile in modo permanente e pulire in modo da evitare il surriscaldamento del motore. Pulire regolarmente le prese d'aria dell'utensile con aria compressa asciutta.
2. Pulire regolarmente l'alloggiamento della macchina utilizzando un panno morbido, preferibilmente dopo anni uso. Se la sporcizia non scende, utilizzato un panno morbido inumidito con acqua saponata. Non utilizzato solventi come benzina, alcohol, acqua di ammoniaca, ecc. Questi solventi possono danneggiare le parti in plastica.

Questa macchina è stata progettata per funzionare per un lungo periodo di tempo con un minimo di manutenzione. Il funzionamento continu e soddisfacente dipende alla corretta cura della macchina e alla pulizia regolare.

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore o da un elettricista qualificato per evitare rischi.

Ispezione generale

1. Controllare regolamente tutte le viti di fissaggio e assicurarsi che siano ben serrate.
2. Pulire regolarmente le bocchette di ventilazione dell'utensile.

Pulizia:

• Pulire con un panno asciutto. Non utilizzare solventi, acqua o sostanje chimiche per pulire l'utensile elettrico.
• Non immergere alcuna parte della macina in liquidi.
• Mantenere puliti i punti di ventilazione del motore. Tenere tutti i comandi di lavoro liberi di polvere.

Conservazione:8

Conservare la segatrice alternata in una posizione sicura, pulita e asciutta fuori alla portata dei bambini.

Salvare quello manuale di istruzioni per un futuro riferimento.

Modello No.:	PRS01A
Tensione di rete:	230-240V ~ 50Hz
Potenza:	850W
Velocità a vuoto:	0 – 2,800/min
Profondità di taglio del legno	115mm
Profondità di taglio del metallo	6mm
Lame incluse	1 x lama per legna 1 x lama per metallo

Manuale Versione 1.0, Data di rilascio: 08/2015

Istruzioni per lo smaltimento

Gli utensili che non sono piùutilizzabili non devono essere smaltiti con i rifiuti domestici, ma in modo rispetto dell'ambiente. Riciclare dove esistono strutture nella tua zona. Controllare con il consiglio locale il consiglio per il riciclo.

L'imballaggio di riciclaggio riduce la necessità di discariche e materie prime. Il riutilizzo del materiale riciclato riduce l'inquinamento ambientale. Si prega di riciclare l'imballaggio in cui esistono strutture. Controllare con il consiglio locale il consiglio per il riciclo.
