MANUAL DE USUARIO PJS03A Tacklife

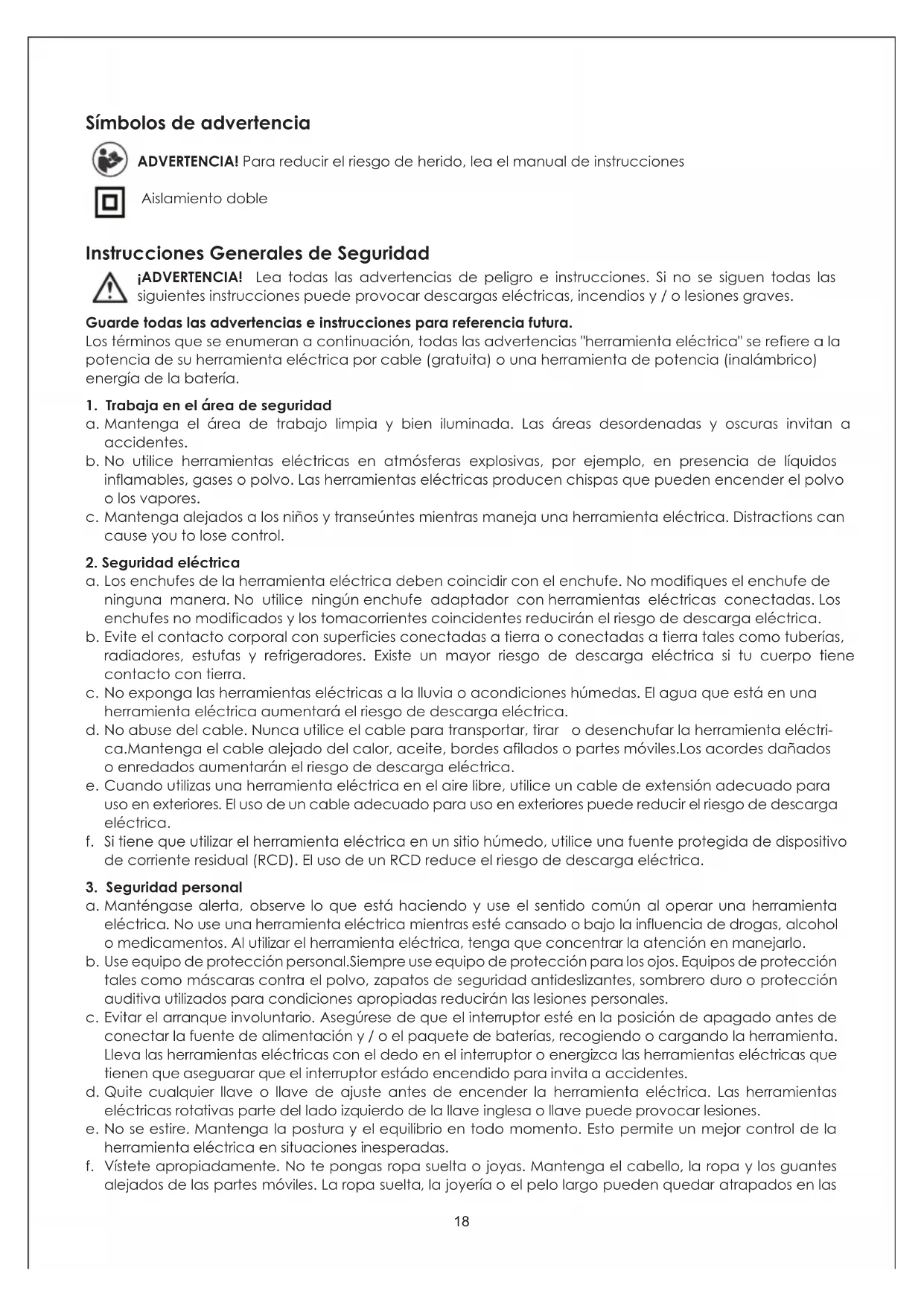

1. Trabaja en el área de seguridad

2. Seguridad eléctrica

3. Seguridad personal

Mantenga el área de trabajo limpia y bien iluminada. Las áreas desordenadas y oscuras invitan a accidentes. No utilice herramientas eléctricas en atmósferas explosivas, por ejemplo, en presencia de líquidos inflamables, gases o polvo. Las herramientas eléctricas producen chispas que pueden encender el polvo o los vapores. Mantenga alejados a los niños y transeúntes mientras maneja una herramienta eléctrica. Distractions can cause you to lose control. Los enchufes de la herramienta eléctrica deben coincidir con el enchufe. No modifiques el enchufe de ninguna manera. No utilice ningún enchufe adaptador con herramientas eléctricas conectadas. Los enchufes no modificados y los tomacorrientes coincidentes reducirán el riesgo de descarga eléctrica. Evite el contacto corporal con superficies conectadas a tierra o conectadas a tierra tales como tuberías, radiadores, estufas y refrigeradores. Existe un mayor riesgo de descarga eléctrica si tu cuerpo tiene contacto con tierra. No exponga las herramientas eléctricas a la lluvia o acondiciones húmedas. El agua que está en una herramienta eléctrica aumentará el riesgo de descarga eléctrica. No abuse del cable. Nunca utilice el cable para transportar, tirar o desenchufar la herramienta eléctri- ca.Mantenga el cable alejado del calor, aceite, bordes afilados o partes móviles.Los acordes dañados o enredados aumentarán el riesgo de descarga eléctrica. Cuando utilizas una herramienta eléctrica en el aire libre, utilice un cable de extensión adecuado para uso en exteriores. El uso de un cable adecuado para uso en exteriores puede reducir el riesgo de descarga eléctrica. Si tiene que utilizar el herramienta eléctrica en un sitio húmedo, utilice una fuente protegida de dispositivo de corriente residual (RCD). El uso de un RCD reduce el riesgo de descarga eléctrica. Manténgase alerta, observe lo que está haciendo y use el sentido común al operar una herramienta eléctrica. No use una herramienta eléctrica mientras esté cansado o bajo la influencia de drogas, alcohol o medicamentos. Al utilizar el herramienta eléctrica, tenga que concentrar la atención en manejarlo. Use equipo de protección personal.Siempre use equipo de protección para los ojos. Equipos de protección tales como máscaras contra el polvo, zapatos de seguridad antideslizantes, sombrero duro o protección auditiva utilizados para condiciones apropiadas reducirán las lesiones personales. Evitar el arranque involuntario. Asegúrese de que el interruptor esté en la posición de apagado antes de conectar la fuente de alimentación y / o el paquete de baterías, recogiendo o cargando la herramienta. Lleva las herramientas eléctricas con el dedo en el interruptor o energizca las herramientas eléctricas que tienen que aseguarar que el interruptor estádo encendido para invita a accidentes. Quite cualquier llave o llave de ajuste antes de encender la herramienta eléctrica. Las herramientas eléctricas rotativas parte del lado izquierdo de la llave inglesa o llave puede provocar lesiones. No se estire. Mantenga la postura y el equilibrio en todo momento. Esto permite un mejor control de la herramienta eléctrica en situaciones inesperadas. Vístete apropiadamente. No te pongas ropa suelta o joyas. Mantenga el cabello, la ropa y los guantes alejados de las partes móviles. La ropa suelta, la joyería o el pelo largo pueden quedar atrapados en las 18g.

4. Uso y mantenimiento de las herramientas eléctricas

Reglas específicas de seguridad Use solamente la hoja perfecta. Mantenga el zapato plano sobre la pieza de trabajo. No ponga presión sobre la sierra, esto se ralentizará. Siempre apague antes de poner la sierra jig. Antes de limpiar y reemplazar la hoja, desconexión vio desde la fuente de alimentación. El aparato sólo puede ser utilizado como una herramienta de mano, no debe fijarse en una posición invertida, como una sierra de mesa. Consejos para ponerse una máscara contra el polvo. Al realizar el accesorio de corte puede ponerse en contacto con el operador o su cableado oculto cable eléctrico, la herramienta de energía eléctrica mediante la celebración de las superficies de agarre del aislamiento. Elemento de metal en contacto con accesorio de corte de alambre "en vivo" puede hacer que la herramienta eléctrica expuesta "en vivo", y puede causar una descarga eléctrica para el operador. Protección del medio ambiente ¡CAUCIÓN! Este producto ha sido etiquetado como un símbolo de e-desechos relacionados eléctrica eliminado. Esto significa que este producto no debe desecharse con la basura doméstica, sino que debe ser devuelto al sistema de recogida cumple con la Directiva Europea WEEE. Por favor, contacte con las autoridades locales de asesoramiento se han recuperado. A continuación, recuperar o eliminado para reducir el impacto sobre el medio ambiente. Equipos eléctricos y electrónicos son perjudiciales para el medio ambiente y la salud humana, ya que contienen sustancias nocivas. partes móviles. Si el dispositivo está conectado a proporcionar equipo de eliminación de polvo, asegúrese de que la conex ión es buena y correcta utilización. El uso de estos dispositivos puede reducir los peligros relacionados con el polvo. No fuerce el uso de herramientas eléctricas para utilizarlo correctamente.. El uso correcto de las herramientas eléctricas, aumentará la velocidad y la seguridad Si el interruptor no se enciende o se apaga, no use la herramienta eléctrica.Cualquier interruptor de alimentación que no puede controlarse es peligrosa y debe ser reparada. Antes de hacer cualquier ajuste, piezas de recambio o guardar la herramienta eléctrica, el enchufe está desconectado de la fuente de alimentación. Tales medidas preventivas de seguridad reducen el riesgo de activación accidental de la herramienta eléctrica. Ponga las herramientas eléctricas en un lugar fuera del alcance de los niños, y las personas que no saben manejar la herramienta eléctrica. Las herramientas eléctricas son peligrosas en manos de usuarios inexpertos. El mantenimiento de las herramientas eléctricas. Compruebe alineación de las partes móviles, el daño a otros componentes y condiciones que pueden afectar al funcionamiento de la herramienta eléctrica. Si está dañado, haga reparar la herramienta eléctrica antes de usarla. Muchos accidentes son causados por herramientas eléctricas en mal estado. Mantenga las herramientas de corte limpias..Un mantenimiento adecuado de herramientas de corte con filos cortantes no son vinculantes y son más fáciles de controlar. Utilice la herramienta eléctrica, accesorios y brocas de herramientas, etc., de acuerdo con estas instruc- ciones y de la manera prevista para el tipo particular de herramienta eléctrica, teniendo en cuenta las condiciones de trabajo y el trabajo a realizar. El uso de la herramienta eléctrica para operaciones diferentes de las previstas podría resultar en una situación peligrosa. Sus herramientas eléctricas se reparan por el personal de servicio especializado y con piezas de repuesto idénticas. Esto asegurará que la seguridad de la herramienta eléctrica se mantiene.

Adaptador de extracción de polvo Guía de rodillos Guía paralela Tornillo de fijación de guía paralela Protector de la hoja Llave hexagonal Botón de liberación rápida de la hoja Interruptor encendido / apagado Regulador de velocidad variable Botón de bloqueo Cerca Plato base Escala de ángulo de bisel Hoja de la sierra Perilla de movimiento del péndulo Especificaciones de la herramienta Vibración declarado total se ha medido según el método de prueba estándar, una herramienta se puede utilizar para comparar con otra herramienta; Que el valor total de las vibraciones declaradas también puede utilizarse en una evaluación preliminar de la exposición. advertencia: Las emisiones de vibraciones en el uso real de la herramienta eléctrica puede estar relaciona- do con el valor total de los diferentes estados, dependiendo de la forma en que el uso de herramientas”. advertencia: Evita el riesgo de vibraciones sugerencia: 1. Ponga guante durante el funcionamiento;

2. Limita el tiempo de operación y acortar el tiempo de disparo.

Antes de usar la herramienta eléctrica, familiarícese con todas las funciones operativas y requerimientos de seguridad. Use la herramienta y los accesorios sólo para las aplicaciones previstas. Todas las demás aplica- ciones están expresamente excluidas.

características técnicas Potencia nominal de entrada Voltaje nominal Velocidad sin carga Profundidad de corte máximo Rango de ajuste de velocidad Peso LpA (Nivel de presión sónica) LwA (Nivel de potencia sónico) Nivel de vibración clase de protección 570W 100V/60Hz 0-3000 min-¹ Madera : 65 mm Metal : 8mm 800～3000/min

IIEsta herramienta eléctrica se suministra desde la red de corriente alterna monofásica solamente. Tiene doble aislamiento de acuerdo con EN 60745-1, IEC 60745 y se puede conectar a tomas de tierra o no a tierra. Esta herramienta eléctrica se suprime por radio en conformidad con la Directiva EMC 2004/108 / EC. Esta herramienta eléctrica está diseñada para aserrar planchas y formas de madera, plástico y metal.

Jig Saw PJS03AInstrucciones de uso / Dibujos Indicador de encendido Conecte el enchufe con corriente, luego el indicador de encendido será ligero. Para mostrar que la máqui- na está encendida. Empezando (Fig.1) Operación de respuesta instantánea Encendido: Pulse el interruptor On / Off Desconexión: Soltar el interruptor de encendido / apagado El funcionamiento continuo Encendido: Pulse el interruptor de encendido / apagado y presione el botón de bloqueo. Desconexión: pulse el interruptor On / Off y suelte. ajuste de la velocidad La velocidad se puede ajustar con el botón de arriba en la herramienta. Hay seis velocidades diferentes. Posición 1 fija la velocidad más baja y la más alta posición 6. Sujete el asa y gire el control de velocidad a la posición deseada con el pulgar. Ajuste del péndulo Para materiales blandos (madera, plástico, etc.) fijar la oscilación a la posición 2 o 3. Para cortes de bordes afilados, fijar la oscilación para posicionar 0 o 1. Para materiales de dureza media (madera dura, aluminio etc.) establece la oscilación a una posición adecuada para la aplicación. Por pieza de trabajo delgada, establezca la oscilación para posicionar 0 o 1. Para los materiales duros (acero, etc.) fijar la oscilación a la posición 0. Para los cortes redondos, colocados la oscilación a la posición 0. Montaje de la hoja de sierra (Fig.2) Desconecte el aparato de la red. Un asa especial garantiza un montaje rápido. Montar la hoja de sierra 1.Empuje el mango y mantener el soporte en posición abierta.

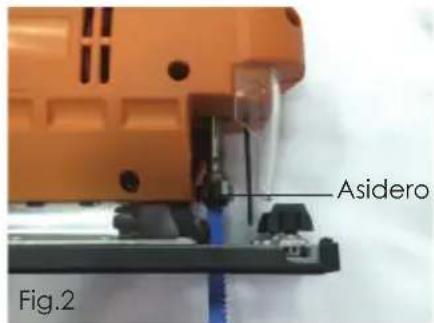

2. Inserte la hoja de sierra hasta el final en el soporte de hoja de sierra

y suelte el mango. Asegúrese de que la hoja de la sierra está en contacto con el rodillo de guía.

3. Ligeramente tirar de la hoja de sierra para asegurar un ajuste firme.

Retire la hoja de sierra Empuje el mango y mantener el soporte en posición abierta, a continuación, tire de la hoja de la sierra. Atención: La hoja de sierra se calienta mucho durante el corte debido a la atención de pago de fricción para que al retirar la hoja de la sierra . Protéjase con guantes de protección si es necesario. Ajuste de la base (Fig.3) Para inglete y aserrado cerca de los bordes. Para inglete y cortes en bisel se puede girar la base hasta en un 450 en una u otra dirección después de deshacer los dos tornillos en la parte inferior.Los ángulos de 15°, 30° y 45° están marcados, pero se puede ajustar la sierra a cualquier ángulo entre estas marcas como sea necesario. Fig.3 Fig.

Gire a la derecha Gire a la izquierda Interruptor encendido / apagado botón de bloqueo Fig.1

Para ajustar el ángulo de corte, afloje los dos tornillos hasta que pueda moverse sólo de la base y ajustar el ángulo requerido, a continuación, volver a apretar los dos tornillos. Para que pueda vio justo hasta el borde, la base puede ser empujado hacia atrás.Soltar los dos tornillos debajo y empuje la base hacia atrás. A continuación, vuelva a apretar los dos tornillos. Está prohibida la utilización de la máquina en materiales de amianto. Tenga en cuenta las normas de prevención de accidentes vigentes en tu país. El corte de chapa de madera aglomerada (Fig.4) Utilice una hoja de sierra fina. Coloque la base en el área descubierta Avanzar en la sierra con poca fuerza cortar agujeros: posible sólo en aglomerado y madera a menos que hace un orificio en primer lugar. presione firmemente la sierra de calar contra el soporte y se mueven lentamente en la dirección de corte. Tope paralelo Utilice la guía paralela suministrado a la sierra paralela al borde de la pieza de trabajo.

1. Loose los tornillos de los dedos en la parte frontal de la placa base.

2. Inserte la guía paralela desde el lado en la ranura de la placa de base.

3. Lock la guía paralela en la posición requerida con los tornillos de los dedos.

4. Ajuste la anchura de corte requerida en centímetro poniendo el valor correspondiente en la escala por el

láser en la placa de base.

5. Apriete los tornillos de los dedos con el dedo.

Extracción de polvo Sierra de calar está equipado con una toma de aspiración. Cualquier aspirador se puede conectar a la toma en la parte trasera de la sierra de vaivén. Si necesita un adaptador especial, por favor, póngase en contacto con la fabricación de su aspiradora. Mantenimiento y Servicio ADVERTENCIA: Antes de cualquier manipulación en el aparato extraer el enchufe de la red eléctrica de la fuente de alimentación. Utilice únicamente accesorios y piezas de repuesto recomendadas por el fabricante. Si el equipo falla algún día, a pesar de nuestros controles de calidad y su mantenimiento, solamente debe ser reparado por un electricista autorizado. Si las escobillas de carbón necesitan ser reemplazados, que esto se haga por un técnico de reparación calificado (reemplace siempre los dos cepillos al mismo tiempo. Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o su servicio anent con el fin de evitar un peligro. Desconectar de la red eléctrica inmediatamente si el cable está dañado. Limpiar Para un funcionamiento seguro y adecuado, mantenga siempre limpias las ranuras de la máquina y de ventilación. Limpie el polvo y los residuos de las rejillas de ventilación, Mantenga las manijas de la herramienta limpias y libres de aceite o grasa, Utilice sólo jabón suave y un paño húmedo para limpiar su herramienta, ya que ciertos agentes de limpieza y solventes son dañinos para los plásticos y otras partes aisladas. Nunca utilice disolventes inflamables o combustibles alrededor de las herramientas.Simboli di avvertimento AVVERTIMENTO! Per ridurre il rischio di lesioni, l'utente deve leggere il manuale di istruzioni Doppio isolamento Istruzione sulla sicurezza Avvertimento! Leggere tutte le avvertenze di sicurezza e tutte le istruzioni. La mancata osservanza di tutte le istruzioni riportate di seguito può causare scosse elettriche, incendi e / o gravi lesioni. Salvare tutte le avvertenze e le istruzioni per il futuro riferimento. Il termine "utensile elettrico" in tutti gli avvertimenti elencati di seguito si riferisce al proprio utensile elettrico a corrente (elettrica) oa potenza a batteria (a batteria).
