NPTPO 1500 - Pompe à eau Neptun - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Pompe à eau Neptun NPTPO 1500, puissance 1500 W, débit maximal 3000 L/h, hauteur de refoulement maximale 35 m.
Utilisation	Idéale pour le pompage d'eau claire, l'arrosage de jardins, le drainage de caves et le remplissage de réservoirs.
Maintenance et réparation	Vérifier régulièrement le filtre d'entrée, nettoyer les impuretés, contrôler le niveau d'huile si applicable.
Sécurité	Utiliser des gants lors de la manipulation, ne pas immerger la pompe dans l'eau, respecter les instructions du fabricant.
Informations générales	Garantie de 2 ans, poids 10 kg, dimensions 40 x 30 x 30 cm, fonctionnement sur secteur 230 V.

FOIRE AUX QUESTIONS - NPTPO 1500 Neptun

Comment primariser la pompe Neptun NPTPO 1500 ?

Pour primariser la pompe, remplissez le corps de la pompe avec de l'eau jusqu'à ce qu'elle soit complètement pleine. Assurez-vous que toutes les vannes sont ouvertes avant de démarrer la pompe.

Que faire si la pompe ne démarre pas ?

Vérifiez que la pompe est correctement branchée et que l'alimentation électrique est fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté.

Pourquoi la pompe Neptun NPTPO 1500 ne fournit-elle pas suffisamment de pression ?

Cela peut être dû à un filtre obstrué, à des fuites dans les tuyaux ou à un niveau d'eau trop bas dans le réservoir. Vérifiez ces éléments et nettoyez ou réparez si nécessaire.

Comment nettoyer le filtre de la pompe ?

Débranchez la pompe, retirez le capot de protection et enlevez le filtre. Nettoyez-le à l'eau claire et remettez-le en place après séchage.

La pompe fait un bruit anormal, que faire ?

Un bruit anormal peut être le signe d'un problème. Vérifiez si la pompe est bien fixée et qu'il n'y a pas d'objets étrangers à l'intérieur. Si le problème persiste, contactez un professionnel.

Est-ce que la pompe peut fonctionner à sec ?

Non, la pompe Neptun NPTPO 1500 ne doit pas fonctionner à sec. Cela peut endommager la pompe. Assurez-vous toujours qu'il y a suffisamment d'eau dans le réservoir avant de la démarrer.

Quels sont les signes d'une surchauffe de la pompe ?

Les signes incluent une odeur de brûlé, de la fumée ou un arrêt automatique de la pompe. Si vous constatez l'un de ces signes, éteignez immédiatement la pompe et laissez-la refroidir.

Comment stocker la pompe Neptun NPTPO 1500 pendant l'hiver ?

Avant de stocker la pompe, assurez-vous de la vider complètement de son eau et de la nettoyer. Rangez-la dans un endroit sec et à l'abri du gel.

La garantie de la pompe couvre-t-elle les réparations ?

Oui, la garantie couvre les défauts de fabrication. Cependant, elle ne couvre pas les dommages causés par une utilisation incorrecte ou un entretien inapproprié.

MODE D'EMPLOI NPTPO 1500 Neptun

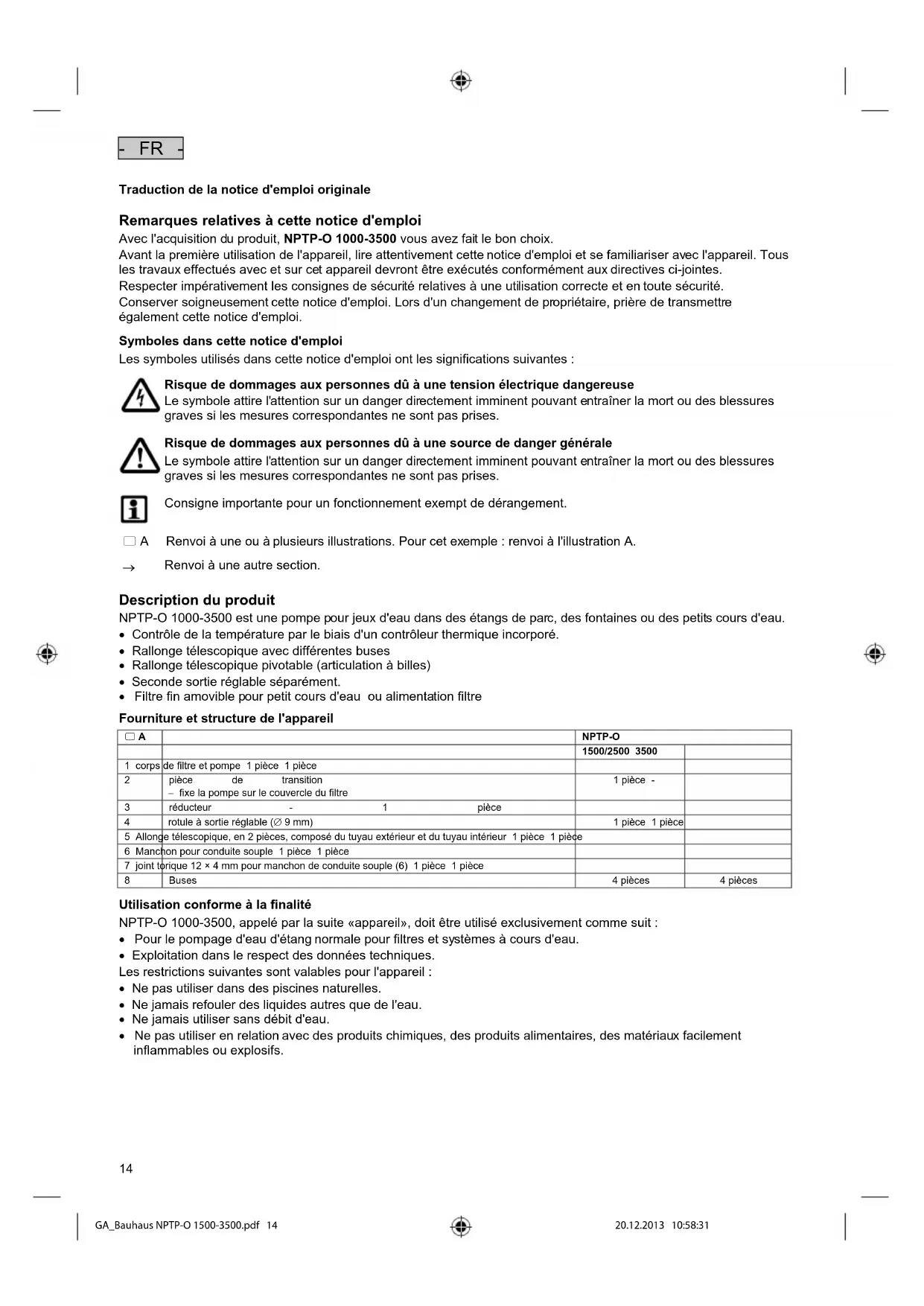

Traduction de la notice d'emploi originale

Remarques relatives à cette notice d'emploi

Avec l'acquisition du produit, NPTP-O 1000-3500 vous avez fait le bon choix.

Avant la première utilisation de l'appareil, ire attentivement cette notice d'emploi et se familiariser avec l'appareil. Tous les travaux effectuels avec et sur cet apparéil devront être exécutés conformément aux directives ci-jointes.

Respecter impératifement les consignes de sécurité relatives à une utilisation correcte et en toute sécurité.

Conserver soigneusement cette notice d'emploi. Lors d'un changement de propriété, prière de transmettre également cette notice d'emploi.

Symboles dans cette notice d'emploi

Les symboles utilisés dans cette notice d'emploi ont les significations suivantes :

Risque de dommages aux personnes du à une tension électrique dangereuse

Le symbole attire l'attention sur un danger directement imminent pouvant entraîner la mort ou des blessures graves si les mesures correspondantes ne sont pas prises.

Risque de dommages aux personnes du à une source de danger générale

Le symbole attire l'attention sur un danger directement imminent pouvant entraîner la mort ou des blessures graves si les mesures correspondantes ne sont pas prises.

Consigne importante pour un fonctionnement exempt de dérangement.

[ ]A Renvoi à une ou à plusieurs illustrations. Pour cet exemple: renvoi à l'illustration A.

Renvoi aune autre section.

Description du produit

NPTP-O 1000-3500 est une pompe pour yeux d'eau dans des etangs de parc, des fontaines ou des petits cours d'eau.

• Contrôle de la température par le biais d'un contrôleur thermique incorpore.
• Rallonge téléscopique avec différentes buses
• Rallonge téléscopique pivotable (articulation à billes)
• Seconde sortie régliable séparation.
• Filtre fin amovible pour petit cours d'eau ou alimentation libre

Furniture et structure de l'appareil

☐ A		NPTP-O
		1500/2500 3500
1 corps	de filtré et pompé 1 pièce 1 pièce
2	pièce de transition- fixe la pompé sur le couvercle du filtré	1 pièce -
3	réducteur - 1 pièce
4	rotule à sortir réglable (Ø 9 mm)	1 pièce 1 pièce
5 Allonge téléscopique, en 2 pièces, composé du tuyau extérieur et du tuyau intérieur 1 pièce 1 pièce
6 Manchon pour conduiteSouple 1 pièce 1 pièce
7 joint torique 12 × 4 mm pour manchon de conduiteSouple (6) 1 pièce 1 pièce
8	Buses	4 pièces	4 pièces

Utilisation conforme à la finalité

NPTP-O 1000-3500, appelé par la suite «appareil», doit être utilisé exclusivement comme suit :

• Pour le pompage d'eau d'étang normale pour filtres et systèmes à cours d'eau.
• Exploitation dans le respect des données techniques.

Les restrictions suivantes sont valables pour l'appareil :

• Ne pas utiliser dans des piscines naturelles.
• Ne jamais refouler des liquides autres que de l'eau.
• Ne jamais utiliser sans débit d'eau.
• Ne pas utiliser en relation avec des produits chimiques, des produits alimentaires, des matériaux facilement inflammables ou explosives.

Consignes de sécurité

Toutefois des situations à risque pour les personnes ou les biens peuvent survenir avec cet apparéil lorsqu'elles-ci est utilisé de manière non appropriée, voir non conforme à sa finalité ou lorsque les informations de sécurité ne sont pas respectées.

Cet apparéil est utilisé par des mineurs de moins de 8 ans ainsi que par des personnes souffrant d'un handicap mental ou plus généralement par des personnes manquant d'expérience : dans ces situations cependant un adulte averti devra être present, qui renseignera le mineur ou la personne fragilisée concernée sur le bonemploi de ce matériel. Les enfants ne doivent pas jouer avec cet apparéil. Ne pas laisser un infant sans surveillance pour le nettoyage ou l'entretien.

Dangers dus à la combinaison d'eau et d'électricité

• La combinaison d'eau et d'électricité peut entraîner des blessures graves ou la mort par électrocution en présence de raccordements non conformes ou d'une utilisation inappropriée.
  Toujours metre hors tension tous les apparciels se trouvant dans I'eau avant tout contact avec I'eau.

Installation electrique correspondant aux prescriptions

• Les installations électriques doivent répondre aux règlements d'installation nationaux et leur exécution est exclusivement réservée à un technicien électricien.
• Une personne est considérée comme technicien électricien lorsqu'elle est capable et habilité à appréciér et réaliser les travaux qui lui sont confiés en raison de sa formation technique, de ses connaissances et de son expérience. Travailler en tant que technicien consiste également à identifier d'eventuels dangers et à respecter les normes régionales et nationales, les règlements et les dispositions en vigueur qui se rapportent aux tâches à executer.
• En cas de questions et de problèmes,PRIERE de vous adresser a un technicien electricien.
• Le raccordement de l'appareil est autorisé uniquement lorsque les données électriques de l'appareil et l'alimentation électrique correspondant. Les données de l'appareil sont indiquées sur la plaque signalétique de l'appareil, sur l'emballage ou dans cette notice d'emploi.
• Veiller à ce que l'appareil soit absolument protégé par fusible par le biais d'une protection différentielle avec un courant assigné de 30 mA maximum.
• Les cables de rallonge et le distributeur de courant (par ex. blocs multiprises) doivent etre concus pour uneutilisation en extérieur (protegé contre les projections d'eau).
• La section des lignes de raccordement du secteur ne doit pas être inférieure à celle des cables couples sous caoutchou portant l'identification H07RN-F. Les cables de ballonge doivent être conformes à DIN VDE 0620.
• Protégé les raccordements à fiche contre l'humidité.
• Raccorder l'appareil uniquement à une prise installée conformément à la réglementation.

Exploitation sécurisée

• Ne pas utiliser l'appareil lorsque des personnes se trouvent dans l'eau!
• En cas de lignes électriques défectueuses ou de carter défectueux, il est interdit d'exploiter l'appareil.
• Ni porter, ni tirer l'appareil par le cable électrique.
• Poser les cables de manière à ce qu'ils soient protégés contre d'éventuels endommagements et veiller à ce que personne ne puisse trübcher.
• Ouvrir le carter de l'appareil ou des éléments s'y rapportant uniquement si cela est expressement sollicité dans la notice d'emploi.
• Exécuter des travaux sur l'appareil uniquement si ces derniers sont décrits dans la notice d'emploi. S'il est impossible de remédier aux problèmes, contacter le SAV/agree ou en cas de doute le constructeur.
• N'utiliser que des pieces de rechange et des accessoires d'origine pour l'appareil.
• Ne jamais procédé à des modifications techniques sur l'appareil.
• Tenir la prise de courant et la prise de secteur au sec.

FR

Mis en place et raccordement

Utilisation comme pompé de cours d'eau ou pompé filtrante

Voici comment professionnel :

B

1. Visser le raccord universel, joint torique compris, sur le mamelon de raccordement de la pompe et le bloquer en le serrant à la main.
2. Actionner le crochet sur le corps du filtré.
3. Retirer la coque du filtré.
4. Poser l'appareil à l'horizontale dans l'étang, sur une surface stable et exemple de vase, de manière à ce qu'il soit totalement immergé.
5. Hauteur d'installation maximale: 2 m sous le niveau de l'eau.

Utilisation comme pompé de jeu d'eau

Voici comment professionnel :

C

1. Assemblage de la rallonge telescopique. Introduire le tuyau interieur dans le tuyau extérieur et le bloquer avec la douille raccord.
2. Enficher la rallonge téléscopique sur la rotule.

3. Disposer la vanne régulatrice de la ballongte téléscopique en face de la sortie de la rotule en vérifier que l'eau peut s'écouler à la sortie de la rotule.

4. La vanne régulatrice de l'allonge téléscopique et la sortie de la rotule doivent être face à face pour que l'eau puisse s'écouler à la sortie de la rotule.

5. Il est possible d'alimenter un cours d'eau via la sortie régliable sur la rotule.

6. Introduire la buse voulue dans l'allge telscopique et la visser.

7. Visser la rotule sur le mamelon de raccordement et la bloquer en la serrant à la main.

Aligner la rallonge téléscopique à la verticale au-dessus de la rotule.

1. Poser l'appareil à l'horizontale dans l'étang, sur une surface stable et exemple de vase, de manière à ce qu'il soit totalement immergé.

Mise en service

Attention! La pompe ne doit pas fonctionner en marche à sec.

Consequence eventuelle : la pompe en serait detruite.

Mesure de protection : contrôle régulément le niveau d'eau. D'une manière générale, l'appareil doit se couver sous le niveau de l'eau.

Méthode pour étabir l'alimentation en courant :

Mise en circuit : Brancher l'appareil sur la tension secteur. L'appareil se met immédiatement en marche dés que la connexion avec le réseau est établie.

Mise hors circuit: Debrancher l'appareil de la tension secteur.

Utilisation comme pompe de jeu d'eau

Après mise en place et raccordement le profil du jet d'eau est régliable en agissant sur la buse.

D

Tournr la vanne regulatrice qui se tue sur l'allonge telescopique jusqu'à ce que le jeu d'eau voulu soit obtenu.
Tourn er agement la vanne regulatrice qu se trouve sur la rotule jusqu'ac que le debit voulu soit atteint.

Élimination des dérangements

Problème	Cause	Remède
L'appareil ne fonctionne pas Absence de tension	de réseau Contrôler la tension de réseau
Capacité de refoulement insuffisante	La turbine est bloquée Nettoyer la turbine
	Enveloppe filtrante bouchée Nettoyer l'enveloppe	filtrante
	Pertes de pression trop importantes dans les conduites	Réduire au minimum la longueur des tuyaux et les éléments de connexion, et poser si possible le tuyau bien droit
L'appareil s'accête après une courte période	La température de l'eau est trop élevé	Température maximale de l'eau admissible :+ 35 °C

Pièces d'usure

L'unité de fonctionnement est une piece d'usure et n'est pas couverte par la garantie.

Nettoyage et entretien

Attention! Tensionélectrique dangereuse.

Consequences eventuelles: mort ou blessures graves.

Mesures de sécurité :

• Appareils electriques et installations avec une tension assignée U > 12V CA ou U > 30V CC, qui se trouvent dans l'eau : couper la tension des apparéils et des installations avant demettre les mains dans l'eau.
• Avant d'executer des travaux sur l'appareil, couper la tension de l'appareil.
• Leprotégencerctouteremiseencircuitincontrôlee.

Nettoyage du carter du filtré

Nettoyez l'appareil au besoin à l'eau claire et en utilisant une Brosse douce.

• N'utiliser enaucun cas des produits de nettoyage agressifs ou des solutions chimiques qui risqueraient d'attaquer le boitier ou d'entraver le fonctionnement.

Nettoyage de la pompe

Voici comment professionnel :

E

1. Séparer le mamelon de raccordement (allonge téléscopique ou raccord universel compris) de la pompe en le dévissant.
2. Actionner le crochet sur le corps du filtré et ouvrir celui-ci.
3. Tourner le couvercle de pompe dans le sens horaire inverse (verrouillage à baionnette) et l'enlever.
4. Enlever l'unité de fonctionnement (fixation magnétique).
5. Rincer toutes les pièces.
6. Remonter l'appareil en suivant l'ordre inverse.

Stockage/Entrepose pour I'hiver

ll est necessaire de retirer l'appareil en cas de gel. Effectuer un nettoyage approfondi, contrcler la presence eventuelle de dommages sur l'appareil et le conserver immerge et a l'abri du gel. La prise ne doit jamais se trouver sous I'eau!

Recyclage

L'appareil ne doit pas etre jeté avec les ordures menagères! Priere d'utiliser le systeme de reprise prevu a cet effet. Rendez l'appareil inutilisable en sectionnant le cableAAPARAVANT.

FR

Garantie BAUHAUS 5 ans

BAUHAUS garantit tous les équipements electriques ou avec moteur electrique 5 ans a compter de la date d'achat, sauf les accumulateurs, les batteries, les lampes et les pieces d'usure.

Les clauses de garantie ne restreignent pas les droits reconnus à l'acheteur par la législation

En ce qui concerne une defaillance d'un apparéil survenue pendant la période garantie, BAUHAUS selon le cas fera une réparation ou livrera un apparéil de remplacement ou encore remboursera le prix d'achat contre restitution de l' apparéil. Des réclamations allant au-delà ne sont pas recevables dans le cadre de la garantie.

De cette garantie sont exclus les defauts et traces d'usure apparaissant nécessairement avec le temps, les defauts dus à une utilisation inappropriée ou à un manque d'entretien ou encore un défaut connu du client au moment de l'achat de l'appareil. Toute ouverture de l'appareil entraîne la suspension des clauses de garantie.

Les réclamations au titre de la garantie sont recevables sur presentation de l'appareil et du bon d'achat dans toute concession BAUHAUS dans un-delai de 5 ans à compter de la date d'achat.
