BEDIENUNGSANLEITUNG NPTPO 1500 Neptun

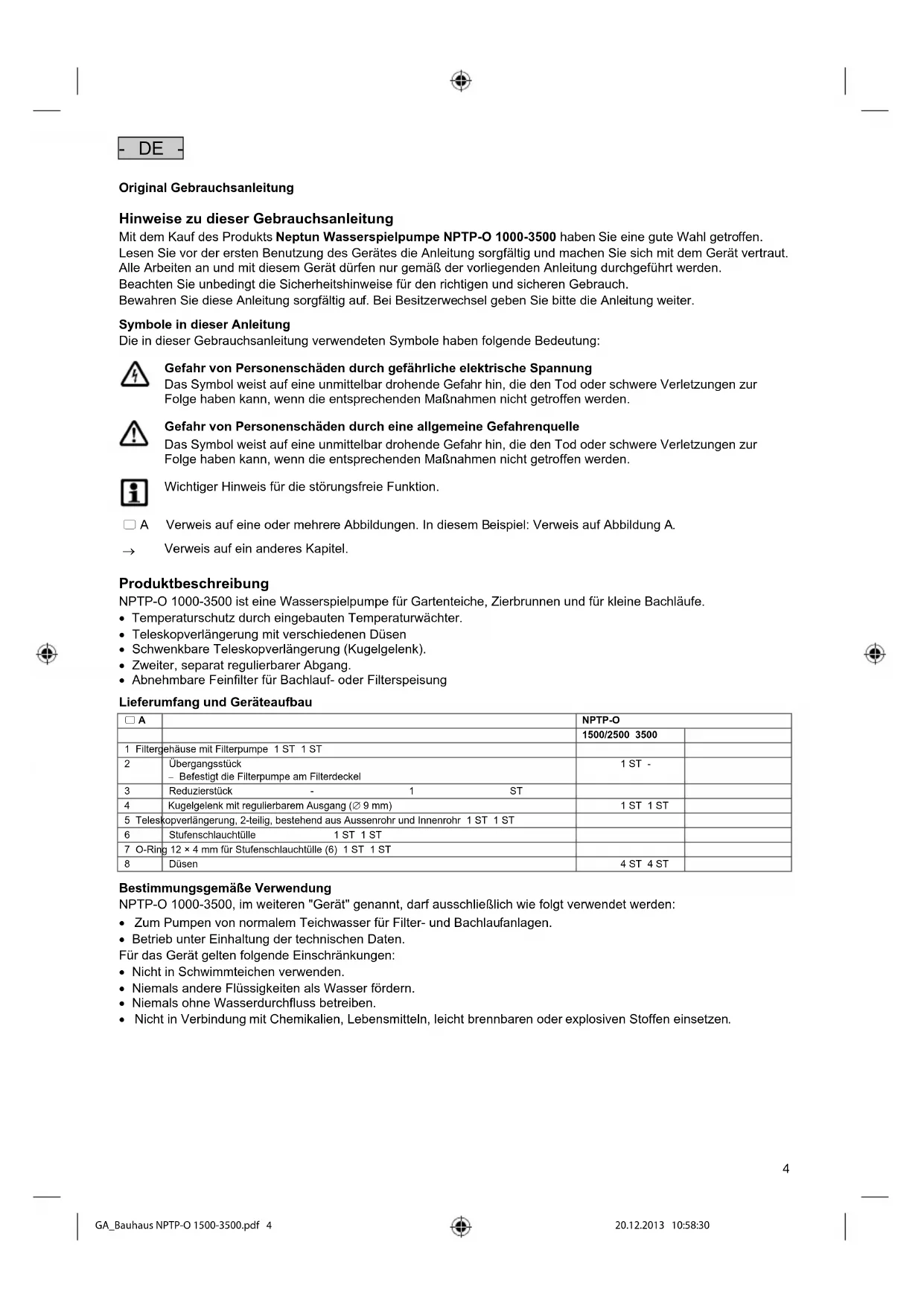

GA_Bauhaus NPTP-O 1500-3500.pdf 3 20.12.2013 10:58:284 - DE - Original Gebrauchsanleitung Hinweise zu dieser Gebrauchsanleitung Mit dem Kauf des Produkts Neptun Wasserspielpumpe NPTP-O 1000-3500 haben Sie eine gute Wahl getroffen. Lesen Sie vor der ersten Benutzung des Gerätes die Anleitung sorgfältig und machen Sie sich mit dem Gerät vertraut. Alle Arbeiten an und mit diesem Gerät dürfen nur gemäß der vorliegenden Anleitung durchgeführt werden. Beachten Sie unbedingt die Sicherheitshinweise für den richtigen und sicheren Gebrauch. Bewahren Sie diese Anleitung sorgfältig auf. Bei Besitzerwechsel geben Sie bitte die Anleitung weiter. Symbole in dieser Anleitung Die in dieser Gebrauchsanleitung verwendeten Symbole haben folgende Bedeutung:

Gefahr von Personenschäden durch gefährliche elektrische Spannung Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die den Tod oder schwere Verletzungen zur Folge haben kann, wenn die entsprechenden Maßnahmen nicht getroffen werden.

Gefahr von Personenschäden durch eine allgemeine Gefahrenquelle Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die den Tod oder schwere Verletzungen zur Folge haben kann, wenn die entsprechenden Maßnahmen nicht getroffen werden.

Wichtiger Hinweis für die störungsfreie Funktion.

A Verweis auf eine oder mehrere Abbildungen. In diesem Beispiel: Verweis auf Abbildung A.

Verweis auf ein anderes Kapitel.

Produktbeschreibung NPTP-O 1000-3500 ist eine Wasserspielpumpe für Gartenteiche, Zierbrunnen und für kleine Bachläufe.

• Temperaturschutz durch eingebauten Temperaturwächter.

• Teleskopverlängerung mit verschiedenen Düsen

• Schwenkbare Teleskopverlängerung (Kugelgelenk).

• Zweiter, separat regulierbarer Abgang.

• Abnehmbare Feinfilter für Bachlauf- oder Filterspeisung Lieferumfang und Geräteaufbau

NPTP-O 1500/2500 3500 1 Filtergehäuse mit Filterpumpe 1 ST 1 ST 2 Übergangsstück − Befestigt die Filterpumpe am Filterdeckel 1 ST - 3 Reduzierstück - 1 ST

Kugelgelenk mit regulierbarem Ausgang (∅ 9 mm) 1 ST 1 ST 5 Teleskopverlängerung, 2-teilig, bestehend aus Aussenrohr und Innenrohr 1 ST 1 ST 6 Stufenschlauchtülle 1 ST 1 ST 7 O-Ring 12 × 4 mm für Stufenschlauchtülle (6) 1 ST 1 ST 8 Düsen 4 ST 4 ST

Bestimmungsgemäße Verwendung NPTP-O 1000-3500, im weiteren "Gerät" genannt, darf ausschließlich wie folgt verwendet werden:

• Zum Pumpen von normalem Teichwasser für Filter- und Bachlaufanlagen.

• Betrieb unter Einhaltung der technischen Daten. Für das Gerät gelten folgende Einschränkungen:

• Nicht in Schwimmteichen verwenden.

• Niemals andere Flüssigkeiten als Wasser fördern.

• Niemals ohne Wasserdurchfluss betreiben.

• Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stoffen einsetzen. - DE - GA_Bauhaus NPTP-O 1500-3500.pdf 4 20.12.2013 10:58:305 - DE - Sicherheitshinweise Von diesem Gerät können Gefahren für Personen und Sachwerte ausgehen, wenn das Gerät unsachgemäß bzw. nicht dem Verwendungszweck entsprechend eingesetzt wird oder wenn die Sicherheitshinweise nicht beachtet werden. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Gefahren durch die Kombination von Wasser und Elektrizität

• Die Kombination von Wasser und Elektrizität kann bei nicht vorschriftsmäßigem Anschluss oder unsachgemäßer Handhabung zum Tod oder zu schweren Verletzungen durch Stromschlag führen.

• Bevor Sie in das Wasser greifen, immer alle im Wasser befindlichen Geräte spannungsfrei schalten. Vorschriftsmäßige elektrische Installation

• Elektrische Installationen müssen den nationalen Errichterbestimmungen entsprechen und dürfen nur von einer Elektrofachkraft vorgenommen werden.

• Eine Person gilt als Elektrofachkraft, wenn sie auf Grund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen befähigt und berechtigt ist, die ihr übertragenen Arbeiten zu beurteilen und durchzuführen. Das Arbeiten als Fachkraft umfasst auch das Erkennen möglicher Gefahren und das Beachten einschlägiger regionaler und nationaler Normen, Vorschriften und Bestimmungen.

• Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.

• Der Anschluss des Gerätes ist nur erlaubt, wenn die elektrischen Daten von Gerät und Stromversorgung übereinstimmen. Die Gerätedaten befinden sich auf dem Typenschild am Gerät, auf der Verpackung oder in dieser Anleitung.

• Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maximal 30 mA abgesichert sein.

• Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwendung im Freien geeignet sein (spritzwassergeschützt).

• Netzanschlussleitungen dürfen keinen geringeren Querschnitt haben als Gummischlauchleitungen mit dem Kurzzeichen H07RN-F. Verlängerungsleitungen müssen den Anforderungen der DIN VDE 0620 genügen.

• Schützen Sie Steckerverbindungen vor Feuchtigkeit.

• Schließen Sie das Gerät nur an einer vorschriftsmäßig installierten Steckdose an. Sicherer Betrieb

• Betreiben Sie das Gerät nur, wenn sich keine Personen im Wasser aufhalten!

• Bei defekten elektrischen Leitungen oder defektem Gehäuse darf das Gerät nicht betrieben werden.

• Tragen oder ziehen Sie das Gerät nicht an der elektrischen Leitung.

• Verlegen Sie Leitungen geschützt vor Beschädigungen und achten Sie darauf, dass niemand darüber fallen kann.

• Öffnen Sie das Gehäuse des Gerätes oder zugehöriger Teile nur, wenn Sie dazu in der Anleitung ausdrücklich aufgefordert werden.

• Führen Sie nur Arbeiten am Gerät durch, die in dieser Anleitung beschrieben sind. Wenden Sie sich an eine autorisierte Kundendienststelle oder im Zweifelsfall an den Hersteller, wenn sich Probleme nicht beheben lassen.

• Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät.

• Nehmen Sie niemals technische Änderungen am Gerät vor.

• Halten Sie die Steckdose und den Netzstecker trocken. GA_Bauhaus NPTP-O 1500-3500.pdf 5 20.12.2013 10:58:306 - DE - Aufstellen und Anschließen Betrieb als Bachlaufpumpe oder Filterpumpe

1. Stufenschlauchtülle mit O-Ring auf das Übergangsstück der Pumpe schrauben und handfest anziehen.

2. Rasthaken am Filtergehäuse betätigen.

3. Filterschalen abnehmen.

4. Das Gerät im Teich auf einem festen, schlammfreien Untergrund waagerecht aufstellen, so dass es komplett mit

5. Maximale Aufstelltiefe: 2 m unter dem Wasserspiegel.

Betrieb als Wasserspielpumpe

1. Teleskopverlängerung zusammenbauen: Innenrohr in das Außenrohr stecken und mit Überwurfhülse sichern.

2. Teleskopverlängerung auf das Kugelgelenk stecken.

3. Das Regelventil der Teleskopverlängerung und Ausgang des Kugelgelenks so gegenüberliegend ausrichten, dass

am Ausgang des Kugelgelenks Wasser austreten kann. − Das Regelventil der Teleskopverlängerung und der Ausgang des Kugelgelenks müssen gegenüberliegend ausgerichtet sein, damit am Ausgang des Kugelgelenks Wasser austreten kann. − Über den regulierbaren Ausgang am Kugelgelenk kann ein Bachlauf gespeist werden.

4. Gewünschte Düse in die Teleskopverlängerung stecken und eindrehen.

5. Kugelgelenk auf das Übergangsstück der Pumpe schrauben und handfest anziehen.

− Teleskopverlängerung über das Kugelgelenk senkrecht ausrichten.

6. Das Gerät im Teich auf einem festen, schlammfreien Untergrund waagerecht so aufstellen, dass es komplett mit

Wasser bedeckt ist. Inbetriebnahme

Achtung! Pumpe darf nicht trockenlaufen. Mögliche Folge: Pumpe wird zerstört. Schutzmaßnahme: Regelmäßig den Wasserstand kontrollieren. Das Gerät muss generell unterhalb des Wasserspiegels positioniert sein. So stellen Sie die Stromversorgung her: Einschalten: Gerät mit dem Netz verbinden. Das Gerät schaltet sich sofort ein, wenn die Stromverbindung hergestellt ist. Ausschalten: Gerät vom Netz trennen. Betrieb als Wasserspielpumpe Die Form der Fontäne kann nach dem Aufstellen und Anschließen durch unterschiedlich tiefes Eindrehen der Düsen angepasst werden.

• An der Teleskopverlängerung das Regelventil drehen, bis das gewünschte Wasserbild dargestellt wird.

• Gegebenenfalls am Kugelgelenk das Regelventil drehen, bis die gewünschte Durchflussmenge erreicht ist. GA_Bauhaus NPTP-O 1500-3500.pdf 6 20.12.2013 10:58:307 - DE - Störungsbeseitigung

Störung Ursache Abhilfe Das Gerät läuft nicht Netzspannung fehlt Netzspannung überprüfen Laufrad blockiert Laufrad reinigen Filterschale verstopft Filterschale reinigen Förderleistung ungenügend Zu hohe Druckverluste in den Leitungen Schlauchlänge und Verbindungsteile auf Minimum reduzieren, Schläuche möglichst gerade verlegen Gerät schaltet nach kurzer Laufzeit ab Wassertemperatur zu hoch Maximale Wassertemperatur von + 35 °C beachten

Verschleißteile Die Laufeinheit ist ein Verschleißteil und unterliegt nicht der Gewährleistung. Reinigung und Wartung

Achtung! Gefährliche elektrische Spannung. Mögliche Folgen: Tod oder schwere Verletzungen. Schutzmaßnahmen:

• Elektrische Geräte und Installationen mit Bemessungsspannung U > 12 V AC oder U >30 V DC, die im Wasser liegen: Geräte und Installationen spannungsfrei schalten, bevor Sie ins Wasser greifen.

• Vor Arbeiten am Gerät, Gerät spannungsfrei schalten.

• Gegen unbeabsichtigtes Wiedereinschalten sichern.

Filtergehäuse reinigen Reinigen Sie das Gerät bei Bedarf mit klarem Wasser und mit einer weichen Bürste.

• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da dadurch das Gehäuse angegriffen oder die Funktion beeinträchtigt werden kann. Pumpe reinigen

1. Übergangsstück (mit Teleskopverlängerung oder Stufenschlauchtülle) von der Pumpe abschrauben.

2. Rasthaken am Filtergehäuse betätigen und Filtergehäuse öffnen.

3. Pumpendeckel entgegen dem Uhrzeigersinn drehen und entfernen (Bajonettverschluss).

4. Laufeinheit herausziehen (Magnetwiderstand).

5. Alle Teile abspülen.

6. Gerät in umgekehrter Reihenfolge zusammenbauen.

Lagern/Überwintern Bei Frost muss das Gerät deinstalliert werden. Führen Sie eine gründliche Reinigung durch, prüfen Sie das Gerät auf Beschädigung und bewahren es getaucht oder befüllt und frostfrei auf. Der Stecker darf nicht überflutet werden! Entsorgung

Dieses Gerät darf nicht als Hausmüll entsorgt werden! Nutzen Sie bitte das dafür vorgesehene Rücknahme- system. Machen Sie das Gerät vorher durch Abschneiden der Kabel unbrauchbar. GA_Bauhaus NPTP-O 1500-3500.pdf 7 20.12.2013 10:58:308 - DE - 5 Jahre BAUHAUS-Garantie BAUHAUS gewährt auf alle elektro- und motorbetriebenen Geräte, ausgenommen Akkus, Batterien, Leuchtmittel und Verschleißteile, eine Garantie von 5 Jahren ab Kaufdatum. Die gesetzlichen Gewährleistungsrechte des Käufers bleiben von der Garantie unberührt. Mängel eines Gerätes, die während der Garantiezeit auftreten, wird BAUHAUS nach eigenem Ermessen entweder beseitigen (Reparatur), im Austausch ein Ersatzgerät liefern oder den Kaufpreis gegen Rückgabe des Gerätes erstatten. Weitergehende Ansprüche können aus der Garantie nicht hergeleitet werden. Von dieser Garantie ausgenommen sind Mängel und Abnutzungserscheinungen, die auf gebrauchsüblichen Verschleiß, unsachgemäße Behandlung oder fehlende Wartung zurückzuführen sind oder dem Kunden beim Kauf bekannt waren. Die Garantie erlischt, sobald der Kunde das Gerätegehäuse öffnet oder öffnen lässt. Ansprüche aus der Garantie können vom Kunden unter Vorlage des Gerätes und des Kassenbons in jedem BAUHAUS innerhalb von 5 Jahren ab Kaufdatum geltend gemacht werden. Kundenservice Telefon: 0800 3905 000 Kostenfrei aus dem deutschen Festnetz. Sie erreichen unseren Kundenservice von Montag bis Freitag von 9:00 bis 18:00 Uhr. E-Mail Kontakt service@bauhaus.info Fax: 0621 3905 140

Technische Daten Abmessungen Gewicht Bemessungsspannung Leistungsaufnahme Wassertemperatur Förderleistung Förderhöhe Kabellänge

Symbole auf dem Gerät Staubdicht. Wasserdicht bis 2 m Tiefe Bei Frost das Gerät deinstallieren Nicht mit normalem Hausmüll entsorgen! Achtung! Lesen Sie die Gebrauchsanleitung
