GEBRUIKSAANWIJZING NPTPO 1500 Neptun

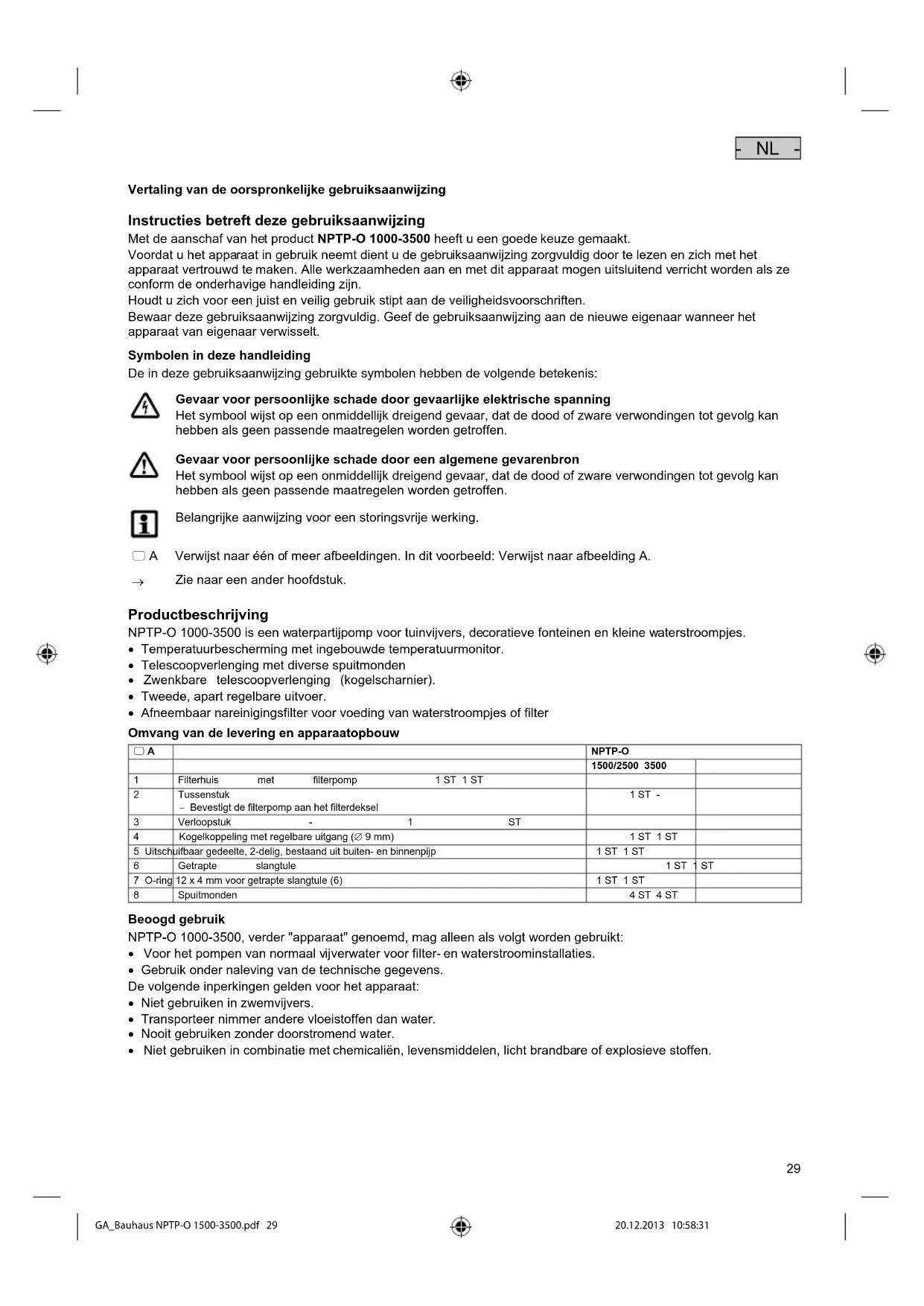

GA_Bauhaus NPTP-O 1500-3500.pdf 28 20.12.2013 10:58:3129 - NL - Vertaling van de oorspronkelijke gebruiksaanwijzing Instructies betreft deze gebruiksaanwijzing Met de aanschaf van het product NPTP-O 1000-3500 heeft u een goede keuze gemaakt. Voordat u het apparaat in gebruik neemt dient u de gebruiksaanwijzing zorgvuldig door te lezen en zich met het apparaat vertrouwd te maken. Alle werkzaamheden aan en met dit apparaat mogen uitsluitend verricht worden als ze conform de onderhavige handleiding zijn. Houdt u zich voor een juist en veilig gebruik stipt aan de veiligheidsvoorschriften. Bewaar deze gebruiksaanwijzing zorgvuldig. Geef de gebruiksaanwijzing aan de nieuwe eigenaar wanneer het apparaat van eigenaar verwisselt. Symbolen in deze handleiding De in deze gebruiksaanwijzing gebruikte symbolen hebben de volgende betekenis:

Gevaar voor persoonlijke schade door gevaarlijke elektrische spanning Het symbool wijst op een onmiddellijk dreigend gevaar, dat de dood of zware verwondingen tot gevolg kan hebben als geen passende maatregelen worden getroffen.

Gevaar voor persoonlijke schade door een algemene gevarenbron Het symbool wijst op een onmiddellijk dreigend gevaar, dat de dood of zware verwondingen tot gevolg kan hebben als geen passende maatregelen worden getroffen.

Belangrijke aanwijzing voor een storingsvrije werking.

A Verwijst naar één of meer afbeeldingen. In dit voorbeeld: Verwijst naar afbeelding A.

Zie naar een ander hoofdstuk.

Productbeschrijving NPTP-O 1000-3500 is een waterpartijpomp voor tuinvijvers, decoratieve fonteinen en kleine waterstroompjes.

• Temperatuurbescherming met ingebouwde temperatuurmonitor.

• Telescoopverlenging met diverse spuitmonden

• Zwenkbare telescoopverlenging (kogelscharnier).

• Tweede, apart regelbare uitvoer.

• Afneembaar nareinigingsfilter voor voeding van waterstroompjes of filter Omvang van de levering en apparaatopbouw

NPTP-O 1500/2500 3500 1 Filterhuis met filterpomp 1 ST 1 ST 2 Tussenstuk − Bevestigt de filterpomp aan het filterdeksel 1 ST - 3 Verloopstuk - 1 ST

Kogelkoppeling met regelbare uitgang (∅ 9 mm) 1 ST 1 ST 5 Uitschuifbaar gedeelte, 2-delig, bestaand uit buiten- en binnenpijp 1 ST 1 ST 6 Getrapte slangtule 1 ST 1 ST 7 O-ring 12 x 4 mm voor getrapte slangtule (6) 1 ST 1 ST 8 Spuitmonden 4 ST 4 ST

Beoogd gebruik NPTP-O 1000-3500, verder "apparaat" genoemd, mag alleen als volgt worden gebruikt:

• Voor het pompen van normaal vijverwater voor filter- en waterstroominstallaties.

• Gebruik onder naleving van de technische gegevens. De volgende inperkingen gelden voor het apparaat:

• Niet gebruiken in zwemvijvers.

• Transporteer nimmer andere vloeistoffen dan water.

• Nooit gebruiken zonder doorstromend water.

• Niet gebruiken in combinatie met chemicaliën, levensmiddelen, licht brandbare of explosieve stoffen. - NL - GA_Bauhaus NPTP-O 1500-3500.pdf 29 20.12.2013 10:58:3130 - NL - Veiligheidsinstructies Dit apparaat kan gevaar opleveren voor personen en goederen, indien het op onoordeelkundige c.q. ondoelmatige wijze gebruikt wordt of als de veiligheidsvoorschriften niet worden opgevolgd. Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en daarnaast door personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geïnstrueerd werden over het veilige gebruik van het apparaat en de gevaren begrijpen, die hiermee samenhangen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet worden uitgevoerd door kinderen, die niet onder toezicht staan. Gevaren als gevolg van de combinatie van water en elektriciteit

• De combinatie van water en elektriciteit kan - in geval van een niet volgens de voorschriften gemaakte aansluiting of door onoordeelkundig gebruik - leiden tot elektrische schokken die ernstig letsel of de dood veroorzaken.

• Schakel eerst alle watervoerende apparaten spanningvrij alvorens u in het water grijpt. Elektrische installatie volgens de voorschriften

• Elektrische installaties dienen te voldoen aan de nationale vestigingsbepalingen en mogen slechts door een elektricien worden uitgevoerd.

• Een persoon is een elektricien als hij of zij op grond van zijn of haar opleiding, kennis en ervaring in staat en bevoegd is, de aan hem of haar overgedragen werkzaamheden te beoordelen en uit te voeren. De werkzaamheden als specialist omvatten ook het herkennen van mogelijke gevaren en het in acht nemen van geldige regionale en nationale normen, voorschriften en bepalingen.

• Neem voor uw eigen veiligheid in geval van vragen of problemen contact op met een elektricien.

• De aansluiting van het apparaat is slechts toegestaan als de elektrische gegevens van het apparaat en de voeding overeenkomen. De apparatuurgegevens bevinden zich op het typeplaatje op het apparaat, op de verpakking, of in deze handleiding.

• Het apparaat moet beveiligd zijn via een aardlekschakelaar met een vastgestelde lekstroom van maximaal 30 mA.

• Verlengkabels en stroomverdelers (bijv. stekkerdelen) moeten voor het gebruik buitenshuis geschikt zijn (spatwaterbestendig).

• Stroomkabels mogen geen kleinere doorsnede hebben dan rubberen slangen met de afkorting H07RN-F. Verlengkabels moeten voldoen aan de eisen van DIN VDE 0620.

• Bescherm de stekkerverbindingen tegen vochtigheid.

• Gebruik het apparaat uitsluitend op een volgens de voorschriften geïnstalleerde contactdoos. Veilig gebruik

• Gebruik het apparaat uitsluitend, als er zich geen personen in het water bevinden!

• Gebruik het apparaat niet als er sprake is van defecte elektrische kabels of een defecte behuizing.

• Het apparaat niet dragen, of aan de elektrische kabel trekken.

• Zorg, bij het aanleggen van de kabels, voor bescherming tegen beschadigingen en let er op dat niemand erover kan struikelen.

• Maak de behuizing van het apparaat of onderdelen ervan alleen open als daar in de gebruiksaanwijzing uitdrukkelijk om gevraagd wordt.

• Voer alleen werkzaamheden aan het apparaat uit, die in deze gebruiksaanwijzing zijn beschreven. Neem contact op met een erkende serviceafdeling of bij twijfel met de fabrikant, in het geval dat problemen niet kunnen worden verholpen.

• Gebruik alleen originele reserveonderdelen en accessoires voor het apparaat.

• Breng nooit technische veranderingen aan het apparaat aan.

• Houd de contactdoos en de netsteker droog. GA_Bauhaus NPTP-O 1500-3500.pdf 30 20.12.2013 10:58:3131 - NL - Plaatsen en aansluiten Gebruik als stroompomp of filterpomp

1. Getrapte slangtule met o-ring op het tussenstuk van de pomp schroeven en handvast aandraaien.

4. Het apparaat in de vijver op een vaste, moddervrije ondergrond opstellen, zodat het volledig bedekt is met water.

5. Maximale installatiediepte: 2 m onder de waterspiegel.

Gebruik als vijverpomp

1. Uitschuifbaar gedeelte in elkaar zetten. Binnenpijp in de buitenpijp steken en met huls vastzetten.

2. Uitschuifbaar gedeelte op de kogelkoppeling steken.

3. Het regelventiel van het uitschuifbare gedeelte en uitgang van de kogelkoppeling zo tegenover elkaar uitlijnen, dat

aan de uitgang van de kogelkoppeling water naar buiten komen kan. − Het regelventiel van het uitschuifbare gedeelte en van de uitgang van de kogelkoppeling moeten tegenover elkaar uitgelijnd zijn, zodat aan de uitgang van de kogelkoppeling water naar buiten komen kan. − Via de regelbare uitgang aan de kogelkoppeling kan een waterstroompje worden gevoed.

4. Gewenste spuitmond in het uitschuifbare gedeelte steken en indraaien.

5. Kogelscharnier op het tussenstuk van de pomp schroeven en handvast aandraaien.

− Uitschuifbare gedeelte boven de kogelkoppeling verticaal uitlijnen.

6. Het apparaat in de vijver zo op een vaste, moddervrije ondergrond opstellen, dat het volledig bedekt is met water.

Let op! De pomp mag niet drooglopen. Mogelijk gevolg: De pomp raakt defect. Veiligheidsmaatregel: Controleer regelmatig het waterniveau. Het apparaat moet in principe onder de waterspiegel zijn geplaatst. Zo brengt u de stroomvoorziening tot stand: Inschakelen: Apparaat aansluiten op het elektriciteitsnet. Het apparaat schakelt zichzelf onmiddellijk in, als de elektrische aansluiting tot stand is gebracht. Uitschakelen: Koppel het apparaat van het elektriciteitsnet af. Gebruik als vijverpomp De vorm van de fontein kan na het opstellen en aansluiten worden aangepast door verschillend diep indraaien van de mondstukken.

• Aan het uitschuifbare gedeelte van de telescoop, de regelklep draaien tot de gewenste waterbeeld ontstaat.

• Eventueel het regelventiel aan de kogelkoppeling draaien, tot de gewenste doorvoer bereikt is. GA_Bauhaus NPTP-O 1500-3500.pdf 31 20.12.2013 10:58:3132 - NL - Storingen verhelpen

Storing Oorzaak Oplossing Het apparaat loopt niet Geen netspanning De netspanning controleren Schoepenrad geblokkeerd Looprad reinigen Filterkorf verstopt Filterkorf reinigen Onvoldoende pompcapaciteit Te veel drukverlies in de leidingen Gebruik een minimale slanglengte en zo weinig mogelijk verloopstukken, leg de slang zo recht mogelijk uit Apparaat schakelt na korte tijd uit Watertemperatuur te hoog Houdt u zich aan de maximale watertemperatuur van +35 °C

Slijtagedelen De rotor is een onderdeel dat aan slijtage blootstaat en valt niet onder de garantie. Reiniging en onderhoud

Let op! Gevaarlijke elektrische spanning. Mogelijke gevolgen: Dood of ernstig letsel. Veiligheidsmaatregelen:

• Elektrische apparaten en installaties met nominale spanning U > 12 V AC of U >30 V DC, die in het water liggen: Spanning van apparaten en installaties loskoppelen voordat u in het water grijpt.

• Alvorens werkzaamheden aan het apparaat te verrichten, apparaat spanningsvrij maken.

• Beveiligen tegen onbedoeld opnieuw inschakelen.

Filterhuis reinigen Reinig het apparaat indien nodig met kraanwater en een zachte borstel.

• Gebruik nooit agressieve schoonmaakmiddelen of chemische oplossingen, omdat hierdoor de behuizing beschadigd kan raken of de werking negatief kan worden beïnvloed. Pomp reinigen

1. Tussenstuk (met uitschuifbaar gedeelte of getrapte slangtule) van de pomp afschroeven.

2. Vergrendeling in het filterhuis bedienen en filterhuis openen.

3. Draai de pompdeksel tegen de wijzers van de klok in en verwijder deze (bajonetsluiting).

4. Trek de rotor eruit (magneetweerstand).

5. Spoel alle onderdelen af.

6. Bouw het apparaat in omgekeerde volgorde samen.

Bewaren/overwinteren Bij vorst moet u het apparaat deïnstalleren. Maak het apparaat grondig schoon, controleer het op beschadigingen en bewaar het gedompeld of gevuld op een vorstvrije plaats. De stekker mag niet overspoeld worden! Afvoer van het afgedankte apparaat

Dit apparaat niet met het huishoudelijk afval afvoeren! Maak gebruik van het hiervoor bestemde recyclesysteem. Maak het apparaat eerst door het afsnijden van de kabels onbruikbaar. GA_Bauhaus NPTP-O 1500-3500.pdf 32 20.12.2013 10:58:3133 - NL - 5 jaar BAUHAUS-garantie BAUHAUS verleent op alle elektrische en gemotoriseerde apparatuur, met uitzondering van batterijen, accu's, lampen en slijtende delen een garantie van 5 jaar vanaf de aankoopdatum. De wettelijke garantierechten van de koper blijven door deze garantie onverminderd van kracht. Indien een apparaat gebreken vertoont tijdens de garantieperiode, zal BAUHAUS deze naar eigen goeddunken oplossen (repareren), het vervangen door een vervangend apparaat, ofwel de aankoopprijs restitueren nadat het apparaat is geretourneerd. Verdere claims kunnen hieraan niet worden ontleend. Uitgesloten van deze garantie zijn defecten en slijtageverschijnselen die zijn ontstaan als gevolg van normale slijtage, onbeoogd gebruik of gebrek aan onderhoud of waarvan de klant bij de aankoop kennis had. De garantie vervalt, zodra de klant de behuizing van het apparaat opent of laat openen. Aanspraken uit deze garantie kunnen door de klant worden gemaakt na overhandiging van het apparaat en de aankoopbon in ieder BAUHAUS binnen 5 jaar na aankoopdatum. E-mailcontact service@bauhaus.info

Technische gegevens Afmetingen Gewicht Dimensioneringsspanning Stroomverbruik Watertemperatuur Pompcapaciteit Pomphoogte Kabellengte

Symbolen op het apparaat Stofdicht. Waterdicht tot een diepte van 2 m Bij vorst het apparaat deïnstalleren Niet bij het normale huisvuil doen! Let op! Lees de gebruiksaanwijzing
