HASZNÁLATI ÚTMUTATÓ NPTPO 1500 Neptun

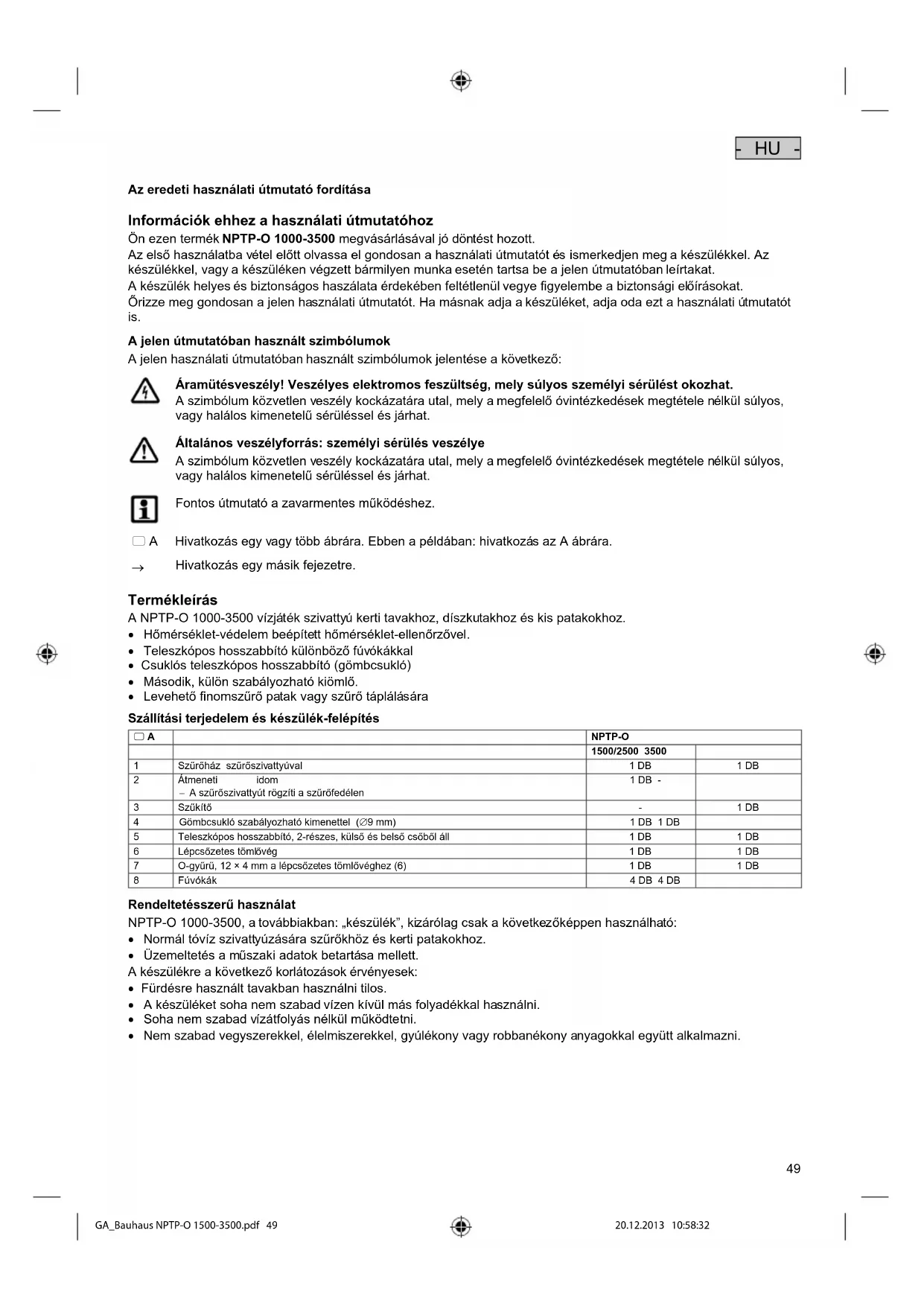

GA_Bauhaus NPTP-O 1500-3500.pdf 48 20.12.2013 10:58:3249 - HU - Az eredeti használati útmutató fordítása Információk ehhez a használati útmutatóhoz Ön ezen termék NPTP-O 1000-3500 megvásárlásával jó döntést hozott. Az első használatba vétel előtt olvassa el gondosan a használati útmutatót és ismerkedjen meg a készülékkel. Az készülékkel, vagy a készüléken végzett bármilyen munka esetén tartsa be a jelen útmutatóban leírtakat. A készülék helyes és biztonságos haszálata érdekében feltétlenül vegye figyelembe a biztonsági előírásokat. Őrizze meg gondosan a jelen használati útmutatót. Ha másnak adja a készüléket, adja oda ezt a használati útmutatót is. A jelen útmutatóban használt szimbólumok A jelen használati útmutatóban használt szimbólumok jelentése a következő:

Áramütésveszély! Veszélyes elektromos feszültség, mely súlyos személyi sérülést okozhat. A szimbólum közvetlen veszély kockázatára utal, mely a megfelelő óvintézkedések megtétele nélkül súlyos, vagy halálos kimenetelű sérüléssel és járhat.

Általános veszélyforrás: személyi sérülés veszélye A szimbólum közvetlen veszély kockázatára utal, mely a megfelelő óvintézkedések megtétele nélkül súlyos, vagy halálos kimenetelű sérüléssel és járhat.

Fontos útmutató a zavarmentes működéshez.

A Hivatkozás egy vagy több ábrára. Ebben a példában: hivatkozás az A ábrára.

Hivatkozás egy másik fejezetre.

Termékleírás A NPTP-O 1000-3500 vízjáték szivattyú kerti tavakhoz, díszkutakhoz és kis patakokhoz.

• Hőmérséklet-védelem beépített hőmérséklet-ellenőrzővel.

• Teleszkópos hosszabbító különböző fúvókákkal

• Csuklós teleszkópos hosszabbító (gömbcsukló)

• Második, külön szabályozható kiömlő.

• Levehető finomszűrő patak vagy szűrő táplálására Szállítási terjedelem és készülék-felépítés

NPTP-O 1500/2500 3500 1 Szűrőház szűrőszivattyúval 1 DB 1 DB 2 Átmeneti idom − A szűrőszivattyút rögzíti a szűrőfedélen 1 DB - 3 Szűkítő - 1 DB

Gömbcsukló szabályozható kimenettel (∅9 mm) 1 DB 1 DB 5 Teleszkópos hosszabbító, 2-részes, külső és belső csőből áll 1 DB 1 DB 6 Lépcsőzetes tömlővég 1 DB 1 DB 7 O-gyűrű, 12 × 4 mm a lépcsőzetes tömlővéghez (6) 1 DB 1 DB 8 Fúvókák 4 DB 4 DB

Rendeltetésszerű használat NPTP-O 1000-3500, a továbbiakban: „készülék”, kizárólag csak a következőképpen használható:

• Normál tóvíz szivattyúzására szűrőkhöz és kerti patakokhoz.

• Üzemeltetés a műszaki adatok betartása mellett. A készülékre a következő korlátozások érvényesek:

• Fürdésre használt tavakban használni tilos.

• A készüléket soha nem szabad vízen kívül más folyadékkal használni.

• Soha nem szabad vízátfolyás nélkül működtetni.

• Nem szabad vegyszerekkel, élelmiszerekkel, gyúlékony vagy robbanékony anyagokkal együtt alkalmazni. - HU - GA_Bauhaus NPTP-O 1500-3500.pdf 49 20.12.2013 10:58:3250 - HU - Biztonsági utasítások A készülékből veszélyek indulhatnak ki személyekre és dologi értékekre, ha a készüléket szakszerűtlenül, ill. nem a használati célnak megfelelően alkalmazzák, vagy ha nem veszik figyelembe a biztonsági utasításokat. A jelen készüléket 8 évesnél idősebb gyermekek, valamint csökkent fizikai, érzékszervi vagy mentális képességű, ill. hiányos tapasztalattal és megfelelő tudással rendelkező személyek kezelhetik, ha felügyelet alatt állnak, vagy a készülék biztonságos használata vonatkozásában eligazításban részesültek, és megértették az ebből eredő veszélyeket. Gyermekek nem játszhatnak a készülékkel. Tisztítást és a felhasználó által végzendő karbantartási munkákat nem végezhetnek olyan gyermekek, akik nem állnak felügyelet alatt. Veszélyek a víz és elektromosság kombinációja által

• A víz és elektromosság kombinációja nem elõírásszerû csatlakoztatás vagy szakszerûtlen kezelés esetén áramütés miatti halálhoz vagy súlyos sérülésekhez vezethet.

• Mielőtt a vízbe nyúlna, feszültségmentesítse az összes vízben lévő készüléket. Előírásszerű elektromos telepítés

• Az elektromos szerelési munkálatoknak meg kell felelniük a létesítésre vonatkozó nemzeti rendelkezéseknek, és ezeket kizárólag villamossági szakember végezheti el.

• Egy személy akkor számít villamossági szakembernek, ha szakmai képesítése, ismeretei és tapasztalatai alapján képes és jogosult a rábízott munkát felmérni és elvégezni. A szakembernek képesnek kell lennie a lehetséges veszélyek felismerésére, valamint a vonatkozó regionális és nemzeti szabványok, előírások és rendelkezések betartására is.

• Kérdések és problémák esetén forduljon villamossági szakemberhez.

• A készülék csatlakoztatása csak akkor megengedett, ha a készülék és az áramellátás elektromos adatai megegyeznek. A készülék adatai a típustáblán, a csomagoláson vagy ebben az útmutatóban találhatóak meg.

• A készüléket 30 mA névleges áramerősségű hibaáram-védelemmel kell ellátni.

• A hosszabbító (pl. elosztóléc) és az elosztó meg kell hogy feleljen a szabadban történő felhasználás feltételeinek (fröccsenés-védelemmel ellátva).

• A hálózati csatlakozó vezetékek nem lehetnek kisebb keresztmetszetűek a H07RN-F jelölésű gumi tömlővezetékeknél. A hosszabbító vezetékeknek meg kell felelniük a DIN VDE 0620 követelményeinek.

• A csatlakozókat védje a nedvességtől.

• A készüléket csak előírásszerűen telepített dugaszolóaljzatról működtesse. Biztonságos működés

• A készüléket csak akkor üzemeltesse, ha a tóvízben nem tartózkodnak emberek!

• Sérült elektromos vezetékek vagy sérült ház esetén a készüléket tilos üzemeltetni.

• Ne hordozza vagy húzza a készüléket a csatlakozó vezetéknél fogva!

• A vezetékeket sérülésektől védetten fektesse le és ügyeljen arra, hogy senki ne eshessen el bennük.

• Csak akkor nyissa fel a készülék vagy a hozzá tartozó részek házát, ha erre az útmutató kifejezetten felszólítja.

• Csak olyan munkálatokat végezzen a készüléken, amelyek a jelen útmutatóban ismertetve vannak. Forduljon felhatalmazott ügyfélszolgálati ponthoz vagy kétség esetén a gyártóhoz, ha az adott probléma nem szüntethető meg.

• Kizárólag eredeti pótalkatrészeket és tartozékokat használjon a készülékhez.

• Soha ne végezzen műszaki változtatásokat a készüléken.

• A csatlakozót és az aljzatot tartsa szárazon. GA_Bauhaus NPTP-O 1500-3500.pdf 50 20.12.2013 10:58:3251 - HU - Felállítás és csatlakoztatás Használat patakot tápláló vagy szűrőszivattyúként

Ez az alábbiak szerint végezhető el:

1. Csavarja a lépcsőzetes tömlővéget az O-gyűrűvel a szivattyú átmeneti idomjára, és húzza meg kézzel.

2. Nyomja be a bepattintható kampókat a szűrőházon.

3. Vegye le a szűrőtokokat.

4. Állítsa fel a készüléket a tóban szilárd, iszapmentes aljzatra vízszintesen úgy, hogy teljesen fedje a víz.

5. Maximális felállítási mélység: a víztükör alatt 2 m-rel.

Használat vízjáték szivattyúként

Ez az alábbiak szerint végezhető el:

1. A teleszkópos hosszabbító összeszerelése: Dugja a belső csövet a külső csőbe, és biztosítsa a karmantyúval.

2. Illessze a teleszkópos hosszabbítót a gömbcsuklóra.

3. A teleszkópos hosszabbító szabályozó szelepét és a gömbcsukló kimenetét egymással szemben úgy kell beállítani,

hogy a gömbcsukló kimenetén víz távozhasson. − A teleszkópos hosszabbító szabályozó szelepe és a gömbcsukló kimenetének egymással szembe kell beállítva lennie, hogy a gömbcsukló kimenetén víz távozhasson. − A gömbcsukló szabályozható kimenetén keresztül opcionálisan patak táplálható.

4. Illessze és csavarja bele a kívánt fúvókát a teleszkópos hosszabbítóba.

5. Csavarja a gömbcsuklót a szivattyú átmeneti idomjára, és húzza meg kézzel.

− Állítsa be a teleszkópos hosszabbítót a gömbcsuklóval függőlegesre.

6. Állítsa fel a készüléket a tóban szilárd, iszapmentes aljzatra vízszintesen úgy, hogy teljesen fedje a víz.

Figyelem! A szivattyú szárazon futása tilos. Lehetséges következmény: A szivattyú elromlik. Biztonsági intézkedés: Rendszeresen ellenőrizze a vízszintet. A készüléket általánosságban a vízfelszín alatt kell elhelyezni. Így biztosíthatja az áramellátást: Bekapcsolás: Csatlakoztassa a készüléket a hálózatra. A készülék azonnal bekapcsol, ha azt az elektromos hálózatra csatlakoztatta. Kikapcsolás: Válassza le a készüléket a hálózatról. Használat vízjáték szivattyúként szökőkút formája a felállítás és csatlakoztatás után a fúvókák különböző mélységű becsavarásával állítható be.

• A teleszkópos hosszabbítón forgassa el a szabályozó szelepet a kívánt vízkép eléréséig.

• Adott esetben forgassa el a gömbcsuklón a szabályozó szelepet a kívánt átfolyási mennyiség eléréséig. GA_Bauhaus NPTP-O 1500-3500.pdf 51 20.12.2013 10:58:3252 - HU - Zavarelhárítás

Üzemzavar Ok Megoldás A készülék nem működik Hiányzik a hálózati feszültség Ellenőrizze a hálózati feszültséget A járókerék blokkolva van Tisztítsa meg a járókereket A szűrőtok eldugult Tisztítsa ki a szűrőtokot Elégtelen szállítási teljesítmény Túl nagy nyomásveszteség a vezetékekben Csökkentse a tömlőhosszt és az összekötő elemek számát minimálisra, a tömlőket lehetőleg egyenesen kell elvezetni A készülék rövid működés után lekapcsol Túl magas a vízhőmérséklet Ügyeljen a max. +35 °C-os vízhőmérsékletre

Kopóalkatrészek A rotor nem kopóalkatrész, és arra nem vonatkozik a szavatosság. Tisztítás és karbantartás

Figyelem! Veszélyes elektromos feszültség. Lehetséges következmények: Halálos vagy súlyos sérülések. Óvintézkedések:

• U > 12 V AC vagy U >30 V DC méretezési feszültségű elektromos készülékeket és szerelvényeket szabad használni, amelyek vízben vannak: Mielőtt a vízbe nyúlnak, feszültségmentesíteni kell a készülékeket és szerelvényeket.

• A készüléken történő munkavégzés előtt a készüléket feszültségmentesíteni kell.

• Biztosítsa nem szándékos újrabekapcsolás ellen.

A szűrőház tisztítása A készüléket lehetőség szerint tiszta vízzel és puha kefével tisztítsa.

• Agresszív tisztítószerek, vagy vegyszeroldatok használata tilos, mivel ezek károsíthatják a burkolatot, vagy károsan befolyásolhatják a működést. Tisztítsa meg a szivattyút

Ez az alábbiak szerint végezhető el:

1. Csavarja le az átmeneti idomot (a teleszkópos hosszabbítóval vagy a lépcsőzetes tömlővéggel együtt) a

2. Nyomja be a bepattintható kampókat a szűrőházon, és nyissa ki a szűrőházat.

3. Forgassa el a szivattyúfedelet az óramutató járásával ellentétes irányba, és távolítsa el (bajonettzár).

4. Húzza ki a járóegységet (mágneses ellenállás).

5. Mosson le minden alkatrészt.

6. Fordított sorrendben szerelje össze a készüléket.

Tárolás/Telelés Fagy esetén a készüléket le kell szerelni. Alaposan tisztítsa meg a készüléket, ellenőrizze, hogy nem sérült-e, és tárolja azt egy vödör vízben vagy feltöltve, fagytól mentesen. A csatlakozót nem szabad elárasztani! Megsemmisítés

Ne a háztartási hulladékkal együtt ártalmatlanítsa a készüléket! Ehhez az erre kijelölt visszavételi helyeket használja. Előtte a kábel levágásával tegye használhatatlanná a készüléket. GA_Bauhaus NPTP-O 1500-3500.pdf 52 20.12.2013 10:58:3253 - HU - 5 év BAUHAUS garancia A BAUHAUS minden elektromos és motoros készülékre - akkuk, elemek, izzók és kopóalkatrészek kivételével - 5 év garanciát ad a vásárlás dátumától számítva. A garancia nem érinti a vásárló törvényi szavatossági jogait. A készülék garanciaidő alatt fellépő hibáit a BAUHAUS saját belátása szerint elhárítja (javítás), vagy csere készüléket biztosít, vagy a készülék visszaadása ellenében megtéríti a vételárat. További igények nem származtathatók a garanciából. A garancia nem terjed ki azokra a hibákra és elhasználódási jelenségekre, amelyek a használat során szokásos kopásra, szakszerűtlen kezelésre vagy hiányzó karbantartásra vezethetők vissza, vagy a vásárló számára a vásárláskor ismertek voltak. A garancia megszűnik, ha a vásárló felnyitja vagy felnyittatja a készülék burkolatát. A garanciából származó igényeket a vásárló a készülék és a pénztárblokk bemutatásával minden BAUHAUS áruházban érvényesítheti a vásárlás dátumától számított 5 éven belül. Kapcsolattartási e-mail service@bauhaus.info

Műszaki adatok Méretek Súly mért feszültség Teljesítményfelvétel Vízhőmérséklet Szállítási teljesítmény Szállítási magasság Kábelhossz

A készülék szimbólumai Portömített. Vízálló 2 m-es mélységig Fagy esetén a készüléket szerelje le A készüléket nem a normál háztartási szeméttel együtt kell megsemmisíteni! Figyelem! Olvassa el a használati útmutatót
