HWJ660 - Barre de son SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barre de son avec caisson de basses sans fil
Marque	Samsung
Modèle	HWJ660
Dimensions (L x H x P) - Unité principale	1060 x 51 x 71,5 mm
Dimensions (L x H x P) - Caisson de basses	452 x 335 x 154 mm
Poids - Unité principale	2,4 kg
Poids - Caisson de basses	6,8 kg
Puissance de sortie - Unité principale	4 x 40 W (8 Ω, THD=10%, 1 kHz)
Puissance de sortie - Caisson de basses	160 W (3 Ω, THD=10%, 100 Hz)
Connectivité	HDMI (ARC), entrée optique, entrée AUX, USB, Bluetooth, Wi-Fi
Formats audio pris en charge (USB)	MP3, WMA, WAV, OGG, FLAC, M4A, AIF
Fonctions principales	TV SoundConnect, Multiroom Link, Streaming musical, Expansion son ambiophonique, Bluetooth, HDMI ARC, Auto Power Link, DRC, modes sonores (Standard, Musique, Voix claire, Sports, Cinéma, Nuit)
Alimentation	Adaptateur secteur (AC/DC), consommation en veille 7,3 W (tous ports réseau actifs)
Température de fonctionnement	+5 à +35 °C
Humidité de fonctionnement	10 à 75 %
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas exposer à l'eau ni à la chaleur excessive. Installer sur une surface stable. Tenir les piles hors de portée des enfants.
Accessoires fournis	Télécommande (pile CR2032 incluse), cordons d'alimentation (x2), adaptateur CC, câble optique, guide de fixation murale
Garantie et réparabilité	Contactez le service après-vente Samsung. Pas de pièces réparables par l'utilisateur.

FOIRE AUX QUESTIONS - HWJ660 SAMSUNG

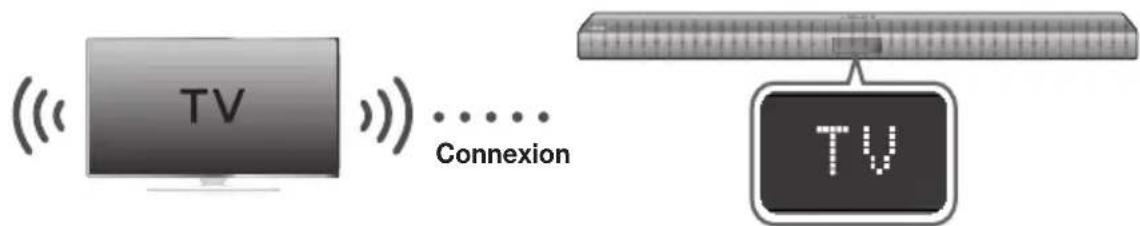

Comment connecter la barre de son à mon téléviseur Samsung via TV SoundConnect ?

Allumez le téléviseur et la Soundbar. Sur le téléviseur, allez dans les paramètres audio et activez "Ajouter un nouveau périphérique". Sur la Soundbar, sélectionnez le mode TV. Suivez les instructions à l'écran pour finaliser l'appairage.

Comment coupler le caisson de basses sans fil avec la barre de son ?

Normalement, l'appairage est automatique. Si ce n'est pas le cas, éteignez les deux appareils. Sur le caisson, appuyez sur le bouton ID SET à l'arrière avec un objet pointu pendant 5 secondes (la LED bleue clignote). Ensuite, sur la télécommande de la Soundbar, maintenez enfoncé le bouton Silencieux pendant 5 secondes (l'écran affiche ID SET). Allumez la Soundbar : la LED bleue du caisson s'allume fixe.

Puis-je utiliser la barre de son avec un téléviseur non Samsung ?

Oui, via les connexions HDMI ARC, optique ou AUX. Pour l'ARC, assurez-vous que le téléviseur et le câble HDMI prennent en charge ARC. Le mode TV SoundConnect est réservé aux téléviseurs Samsung compatibles.

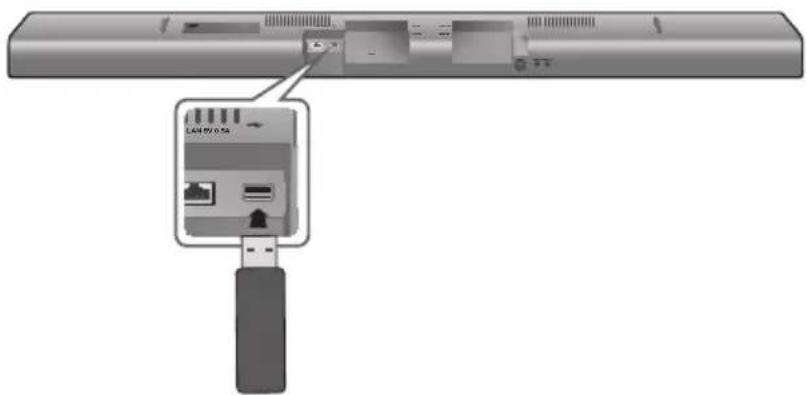

Comment mettre à jour le micrologiciel de la Soundbar ?

Téléchargez la mise à jour sur le site Samsung sur une clé USB (format FAT16/FAT32). Débranchez l'alimentation, branchez la clé sur le port USB, rebranchez l'alimentation et allumez la Soundbar. L'écran affiche UPDATE pendant la mise à jour. Ne débranchez pas pendant le processus. Une fois terminée, l'appareil redémarre.

La télécommande ne fonctionne pas, que faire ?

Vérifiez la pile (CR2032) ; remplacez-la si nécessaire. Assurez-vous d'être à moins de 10 mètres de la Soundbar et qu'aucun obstacle ne bloque le signal. Si le problème persiste, réinitialisez la télécommande en retirant et remettant la pile.

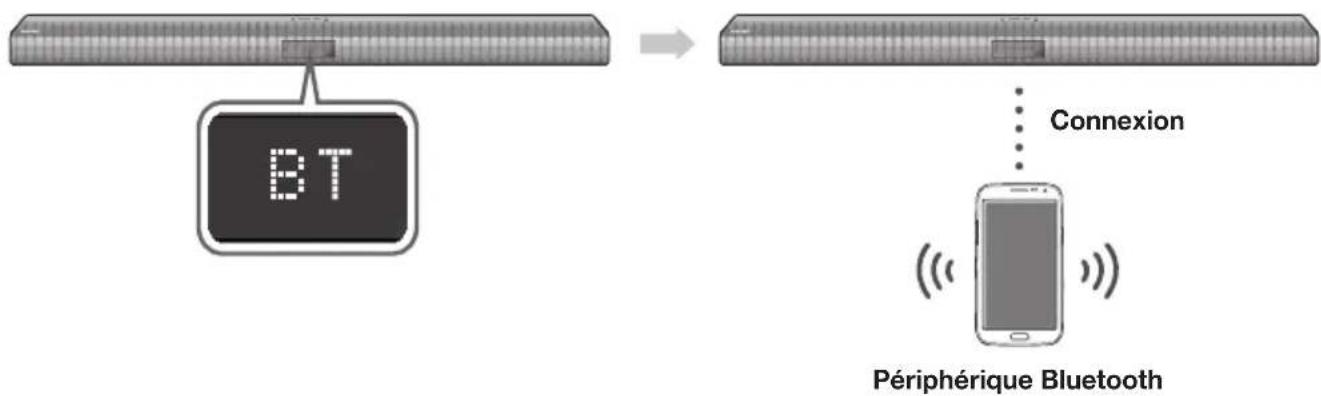

Comment diffuser de la musique depuis mon smartphone en Bluetooth ?

Sur la Soundbar, appuyez sur le bouton Source pour sélectionner le mode BT (l'écran affiche BT READY). Sur votre smartphone, activez le Bluetooth et recherchez les appareils. Sélectionnez "[Samsung] HW-Jxxxx" dans la liste. La connexion est établie ; vous pouvez alors diffuser de la musique.

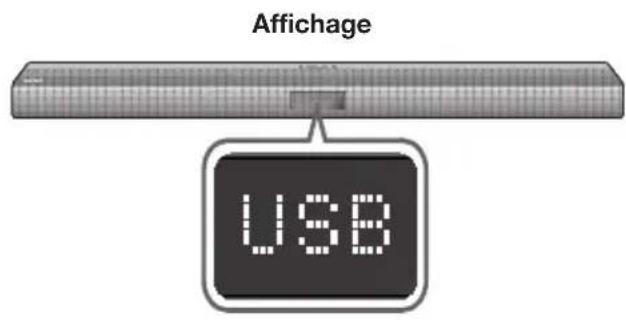

Quels formats de fichiers musicaux sont pris en charge via USB ?

La barre de son prend en charge les formats MP3, WMA, WAV, OGG, FLAC, M4A (ALAC) et AIF. Les systèmes de fichiers acceptés sont FAT16 et FAT32. Le NTFS n'est pas supporté.

Que faire si le son est décalé par rapport à l'image ?

Utilisez la fonction Audio Sync. Appuyez sur le bouton SOUND CONTROL de la télécommande, puis réglez le délai audio de 0 à 300 ms avec les touches << / >>. Cette fonction n'est pas disponible en modes USB, TV et BT.

Comment installer la barre de son au mur ?

Utilisez le guide de fixation murale fourni. Percez des trous au mur adaptés au type de mur, insérez les chevilles, puis fixez les supports muraux gauche et droit. Vissez les supports sur la Soundbar, puis accrochez-la aux fixations. Assurez-vous que le mur peut supporter le poids (2,4 kg pour la Soundbar). Laissez un espace d'au moins 5 cm sous le téléviseur si celui-ci est monté.

Le caisson de graves ne produit aucun son et la LED clignote en rouge, que faire ?

Cela indique que la connexion sans fil est perdue. Suivez la procédure d'appairage manuel : appuyez sur ID SET à l'arrière du caisson, puis maintenez le bouton Silencieux de la télécommande pendant 5 secondes. Reportez-vous à la question 2 pour les détails.

MODE D'EMPLOI HWJ660 SAMSUNG

Manuel d'utilisation

Wireless Audio - Soundbar

Imaginez les possibités

Merci d'avoir besoin un apparéil Samsung.

Pour receivevoir une assistance plus complète, veuilles enregistrer leur produit sur

www.samsung.com/register

CARACTERISTIQUES

Services de musique en streaming

La Soundbar vous permet d'acceder encore plus facilement à votre musique préféree, grâce à ses fonctionnalités Wi-Fi. Accès facile à l'application Samsung Multiroom pour profiter au maximum des services de musique en streaming disponibles avec votre abonnement Internet.

Expansion du son ambiophonique

La fonctionnalité Expansion du son ambiophonique ajoute de la profondeur et de la grandeur au son.

TV SoundConnect

Connectez facilement votre téléviseur à la Soundbar via Bluetooth avec TV SoundConnect. L'absence des cables qui trainent entre la Soundbar et le téléviseur vous permet de mettre en valeur le design plat et sobre de deux systèmes tout en conservant une appearance soignée de votre salon. Vous contrôle facilement la Soundbar et le téléviseur depuis une seule télécommande.

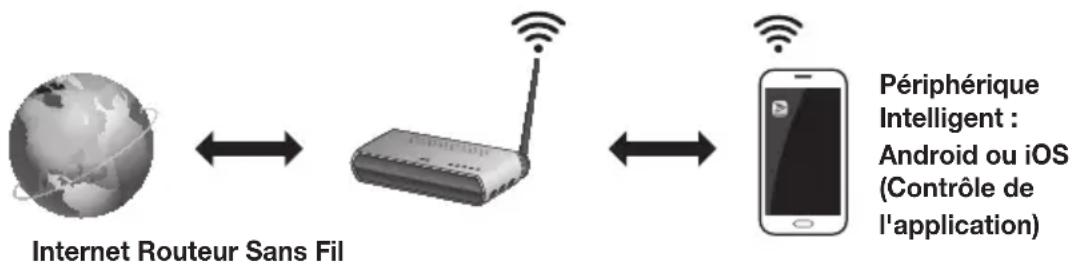

Partage des sources de musique (= lecture Multiroom)

Grçà à Multiroom Link, il est facile de contrôle et de partager une seule source de musique à travers plusieurs périhériques audio à différents emplacements.

L'application mobile contrôle le volume et la musique sur voiture système à travers différents péripériques, y compris votre téléviseur, la Soundbar, le système audiovisuel et le lecteur de disque Blu-ray. Bénéficiez du son de votrechoix, ou vous voulez.

HDMI

L'interface HDMI permet la transmission simultanée des signaux audio et video pour vous offrir une image plus nette.

L'appareil est également équipé de la fonction ARC qui vous permet d'éçouter le son de votre téléviseur sur le Soundbar via un cable HDMI. Cette fonction est uniquement disponible si vous connectez l'appareil à un téléviseur compatible ARC.

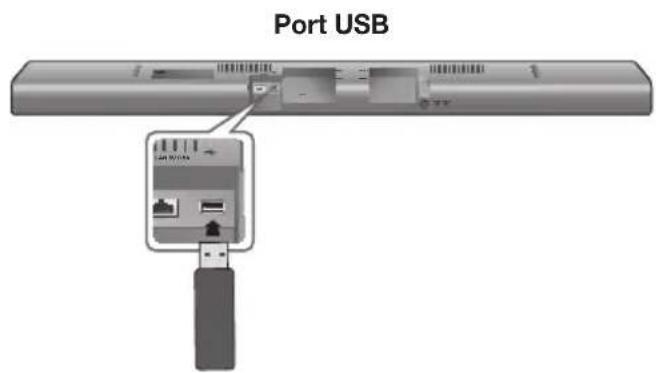

Prise en charge de la fonction Hote USB

Vous pouvez connecter des périphériques de stockage USB externes (lecteur MP3, mémoire flash USB, etc.) afin d'en dire les fichiers musicaux à l'aide de la fonction USB HOST du système Soundbar.

Fonction Bluetooth

VoussouspoucezconneterunperiphériqueBluetootha l'EnsembleSoundbar pourécouterde la musique avec un son stéreo de haute qualite,tout cela sans fil!

LICENCE

DOLBY. DIGITAL

Fabriquésous licence par Dolby Laboratories.Dolby et le symbole représentant deux D sont des marques de commerce de Dolby Laboratories.

dt2.0 Channel

Pour les brevets DTS, consultez le site http://patents.dts. com. Fabriqué sous licence de DTS Licensing Limited. DTS, le symbole, & DTS et le symbole qui lui est associé sont des marques déposées, et DTS 2.0 Channel est une marque déposée de DTS, Inc. © DTS, Inc. Tous droits réservés.

Hami

Les termes HDMI et HDMI High-Definition Multimedia Interface, et le logo HDMI sont des marques de commerce ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.

INFORMATIONS RELATIVES À LA SÉCURITÉ

AVERTISSEMENTS

POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DEMONTEZ PAS LE CAPOT. L'APPAREIL NE CONTIENT PAS DE PIECES REPARABLES PAR L'UTILISATEUR; S'ADRESSER À UN SERVICE APRès-VENTE QUALIFIÉ.

ATTENTION

RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR

Ce symbole avertit l'utilisateur de la presence d'une tension dangereuse à l'intérieur de l'appareil.

Ce symbole avertit l'utilisateur de la presence de directives importantes dans la documentation accompagnant cet apparéil.

AVERTISSEMENT: Afin de diminuer les risques d'incendie ou de chic electrique, n'expose pas cet apparéil à la pluie ou à l'humidité.

ATTENTION : Pour prévenir les chocs électriques, branchez la fiche au fond, en prénant soin d'insérer la tige large dans la fente large.

• Cet apparéil doit toujours être branché à une prise terre.

• Pour déconnecter l'appareil du circuit principal, la prise doit être débranchée de la prise principale; il est de ce fait nécessaire que la prise principale soit facile d'accès.

ATTENTION

• Évitez toute projection d'eau sur l'appareil. Ne posez jamais d'objet contenant un liquide (ex : un vase) dessus.
• Pour eteindre complètement l'appareil, vous nevez retirer le cordon d'alimentation de la prise murale. Par consequent, le cordon d'alimentation doit etre facilement accessible a tout moment.

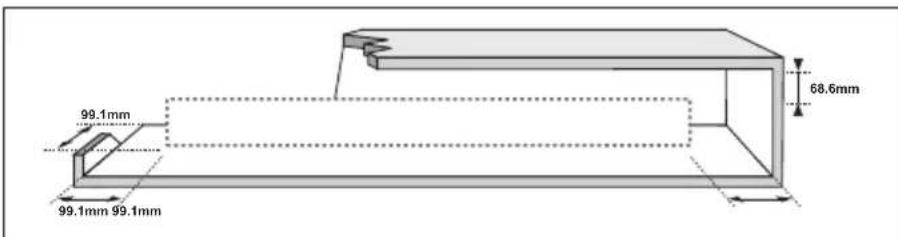

PRECAUTIONS

Assurez-vous que l'alimentation électrique de votre maison est conforme à la plaque d'identification située au dos de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm ajuster de l'appareil afin d'assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu pour une'utilisation en continu. Pour entierement etéindre l'appareil, débranchez la fiche CA de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période.

En cas d'orage, débranche la fiche de l'appareil de la prise murale. Les surtensions occasionnées par l'orage pouraient endommager votre apparéil.

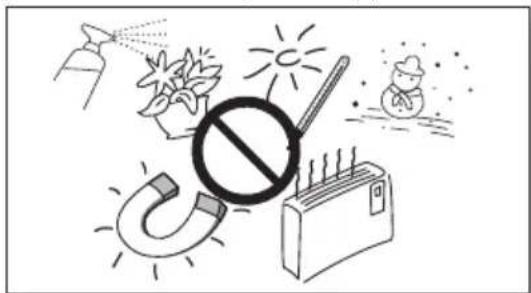

Protégéz le produit de l'humidité ( comme les vases) et d'une chaleur excessive ( comme une cheminée) ou de tout équipement capable de creer des champes magnétiques ou électriques. Débranchez le cable d'alimentation en cas de dysfonctionnement. Vote produit n'est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu'à des fins personnelles. Une condensation peut se former si le produit ou un disque a été stocké à basse température. Si vous devez transporter l'ensemble pendant l'hiver, attendez environ 2 heures que l'appareil ait atteint la température de la pierce avant de l'utiliser.

N'exposez pas l'ensemble aux rayons directs du soleil ou à toute autre source de chaleur. Ceci pourrait entrainer une surchauffe et un dysfonctionnement de l'appareil.

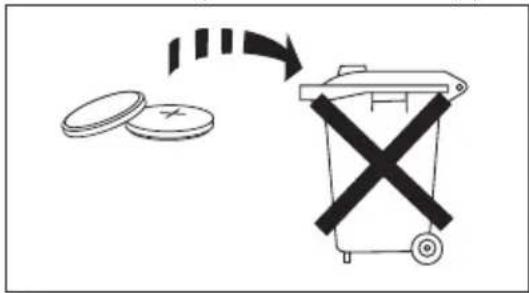

Les piles utilisées dans ce produit peuventContainir des produits ch miques dangereux pour l'environnement. Ne jetez pas les piles dans votre poubelle habituelle. Ne vous débarrasssez pas des piles en les faisant brûler. Ne court-circuitez pas, ne désassemblez pas ni ne faites pas surchauffer les batteries. Le remplacement incorrect de la batterie entraine un risque d'explosion. Ne la remplacez que par une batterie du même type.

ATTENTION, NE PAS INGÉRER LA BATTERIE, RISQUE DE BRULURE CHIMIQUE,

[Télécommande fournie avec] Ce produit contient une pile par piece/bouton.

Si vous avalez la pile par piece/bouton,ILA peut entrainer des brulres internes graves en seulement

2 heures et vous pouvez mournir. Maintenez les piles neuves et usagées hors de portée des enfants. Si

le compartment de la pile ne se ferme pas correctement, arreter d'utiliser l'appareil et maintenez-le hors de portée des enfants. Si vous pensez qu'il est possible que les piles aient ete avalees ou places a I'intérieur d'une partie du corps, consultez immediatement un medecin.

SOMMAIRE

2 DEMARRAGE

2 Caractéristiques
3 Informations relatives à la sécurité
6 Contenu

7 DESCRIPTIONS

7 Panneau supérieur/façade
8 Panneau arrière/inferieur
9 Telecommande

11 INSTALLATION

11 Installation de la fixation murale

11 Précautions d'installation

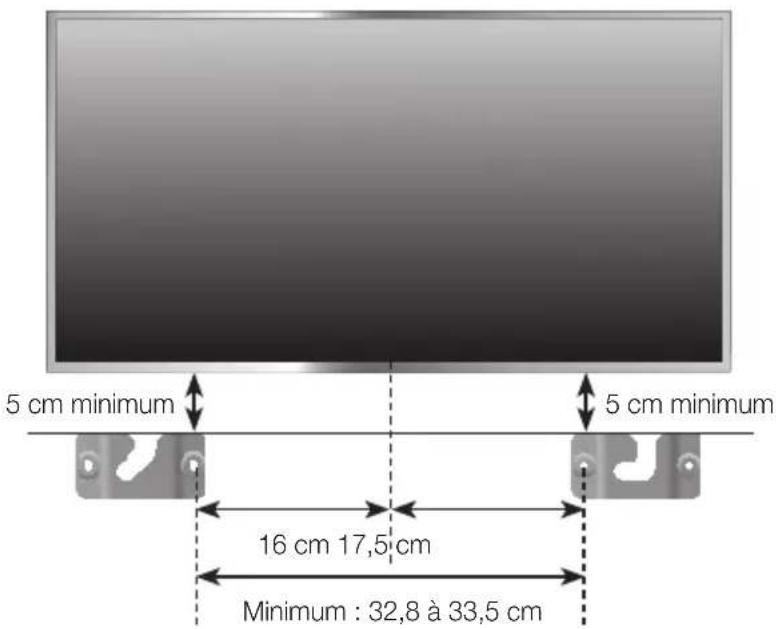

12 Installation du support sans se reporter au Guide d'installation de la fixation murale

13 Demontage de la fixation murale

14 BRANCHEMENTS

14 Connexion du caisson de graves
16 Connexion de l'appareil à un téléviseur

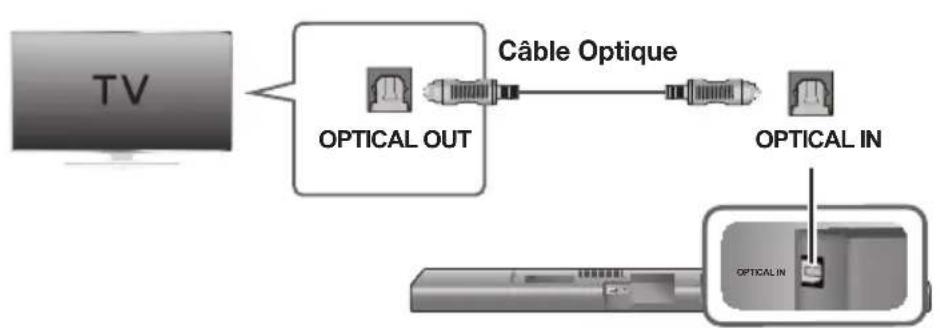

16 Connexions avec le téléviseur à l'aide d'un cable optique (numérique)

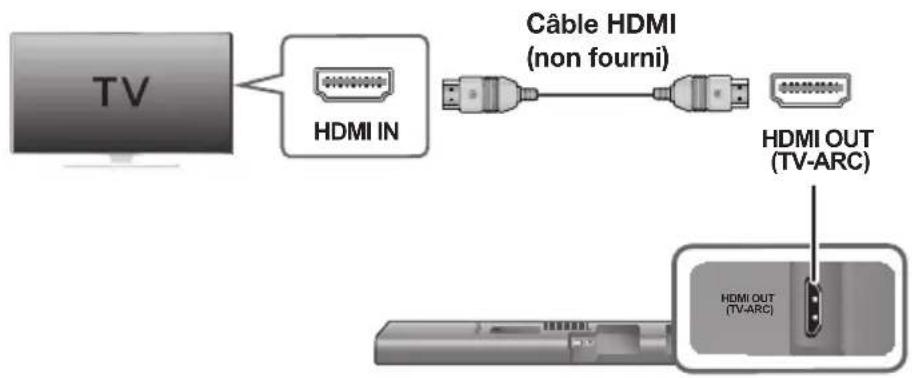

17 Connexions avec le téléviseur à l'aide d'un cable HDMI (numérique)
17 TV SoundConnect
19 Connexions avec le périphérique externe

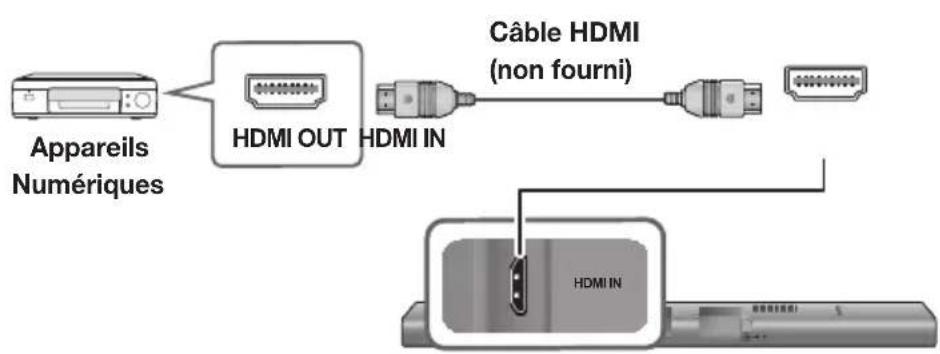

19 Cable HDMI

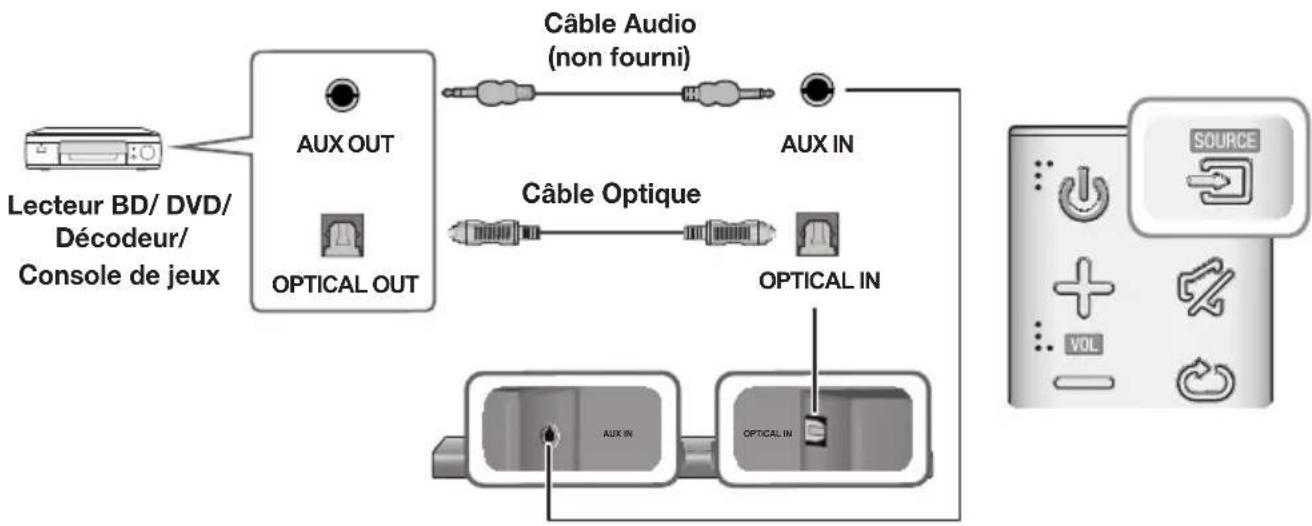

19 Câble optique ou AUX
20 USB

22 FONCTIONS

22 Mode D'entrée
23 Bluetooth
25 Utilisation de la fonction Network Standby On
25 Utilisation du Multiroom Link
27 Mise à jour logicielle

29 TÉPANNAGE

29 Tépannage

30 ANNEXE

30 Spécifications

• Les figures et les illustrations duprésent Manuel d'utilisation sont fournies à titre de referencia uniquement et peuvent différer de l'apparace du produit réel.
• Des frais supplémentaires pourront vous être facturés dans les cas suivants :

(a) Vous demandez l'intervention d'un ingénieur, mais il s'avere que l'appareil ne presente aucune anomalie (par ex. vous n'avez pas lu ce Manuel d'utilisation).
(b) Vous portez l'unité à un centre de réparation, mais il s'avère que celle-ci ne présente aucune défaillance (par ex. vous n'avez pas lu ce Manuel d'utilisation).

• Le montant de ces frais administratifs vous sera notification avant que tout travail ou toute visite à votre domicile ne soit effectue).

CONTENU

AVANT DE LIRE LE MANUEL D'UTILISATION

Prenez reconnaissance des termes suivants avant de dire le manuel d'utilisation.

Icônes utilisées dans le present manuel

Icône Terme Définition
!	Attention	Indique une situation pour laquelle une fonction ne fonctionne pas ou que des paramètres peuvent être annulés.
	Remarque	Donne des conseils ou des instructions permettant d'améliorer l'utilisation de chaque fonction.

Vérifiez la présence des accessoires fournis presentés ci-dessous.

Télécommande / Batterie Lithium (3V:CR2032)

Cordon d'alimentation:2 pieces

Adaptatour CC Cable Optique

Guide du système de fixation murale

• L'aspect des accessoires peut légèrement différer des illustrations ci-dessus.
• Utilisez le cable USB dédié pour connecter des péripériques USB à l'unité.

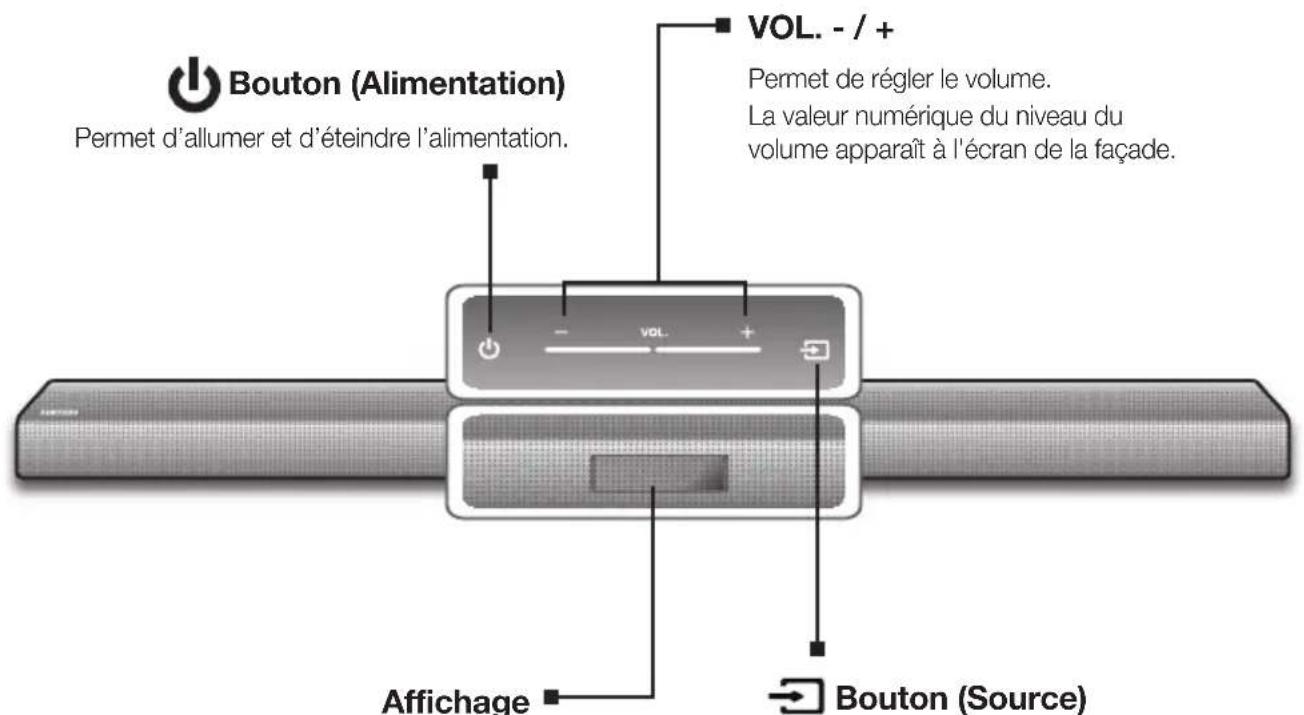

PANNEAU SUPÉRIEUR/FAÇADE

Affiche le mode actuellément selectionné.

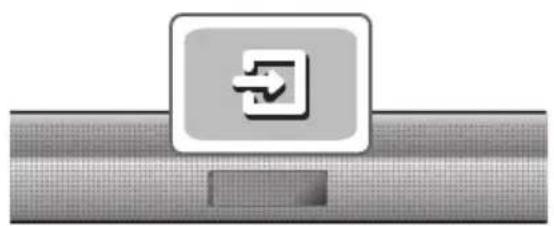

Bouton (Source)

Permet de selectionner les entrées D.IN, AUX, HDMI, BT, TV, USB.

Lorsque I'appareil est sous tension, si vous appuyez sur le bouton (Source) pendant plus de 3 secondes, le bouton fonctionne en (Silencieux). Pour annuler la configuration du bouton (Silencieux), appuyez a nouveau sur le bouton (Source) pendant plus de 3 secondes.

Lorsque you branchez le cordon CA, la touche Marche/Arrêt fonctionne pendant 4 à 6 secondes.
Lorsque you mettez l'unité sous tension, il faut compter 4 ou 5 secondes de retard avant le déclenchement du son.
- Si vous souhaitez bénéficier du son du Soundbar uniquement, vous devrez eteindre les enceintes du téléviseur depuis le menu Audio Setup de votre téléviseur. Reportezvous au manuel fourni avec votre téléviseur.

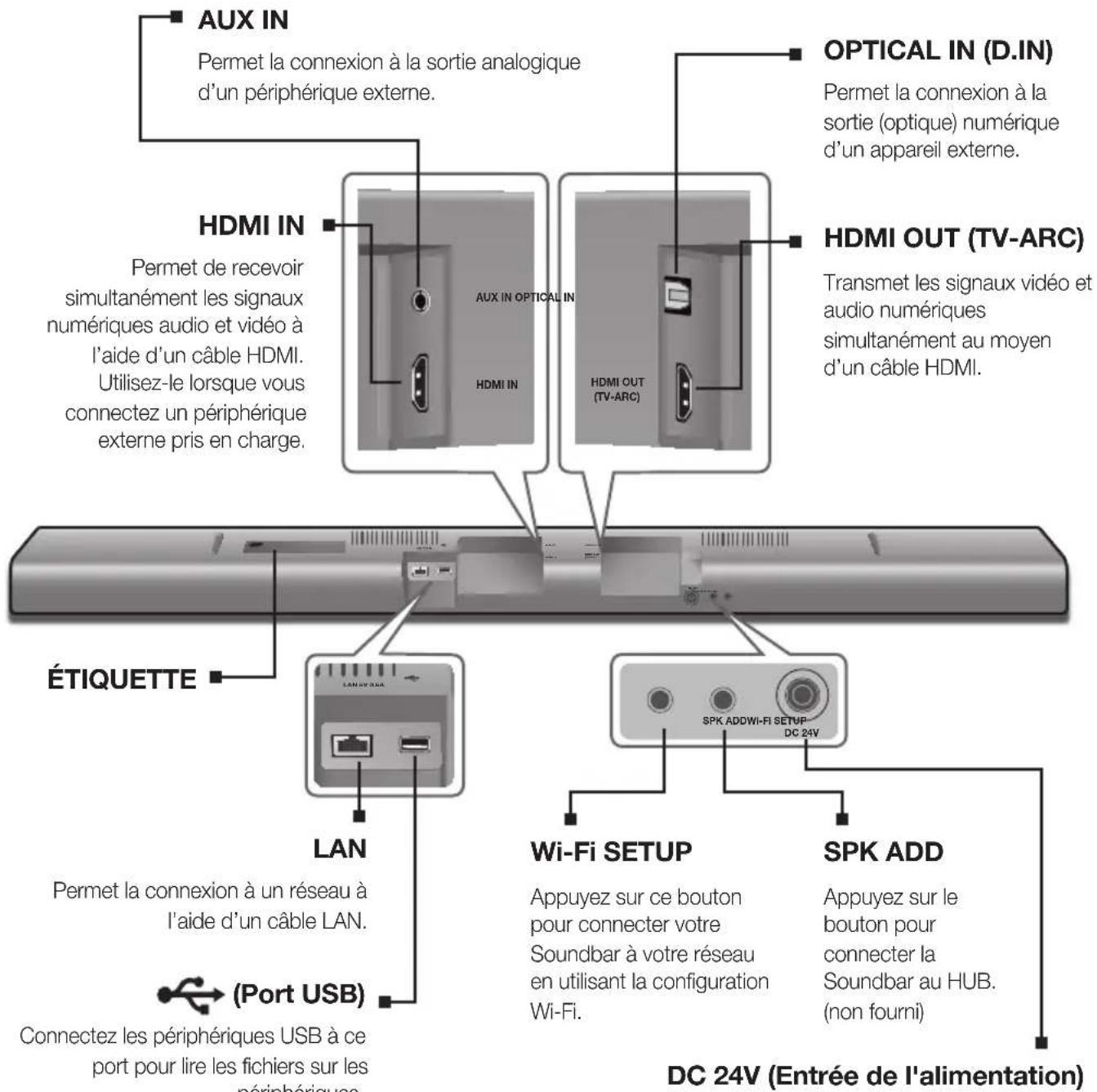

PANNEAU ARRÈRE/INFÉRIEUR

Branchez la prise de l'adaptateur CC à la prise d'alimentation (jack), puis branchez la fiche de l'adaptateur CA dans une prise murale.

Lorsque you debranchez le cable d'alimentation de I'adaptateur CA de la prise murale, veillez a maintainir la fiche. Ne tirez pas sur le cable.
- Ne branchez pas cette unité ou d'autres composants sur une prise CA jusqu'à ce que tous ces branchements entre les composants sont terminés.
Veillez a ce que I'adaptateur AC / DC soit bien posé à plat sur une table ou sur le sol. Si I'adaptater AC / DC pend de telle sorte que la prise du cordon d'alimentation secteur soit vers le haut, de l'eau ou d'autres corps étrangers risquent de pénétrer dans l'adaptateur et d'entrainer un dysfonctionnement de l'adaptateur.

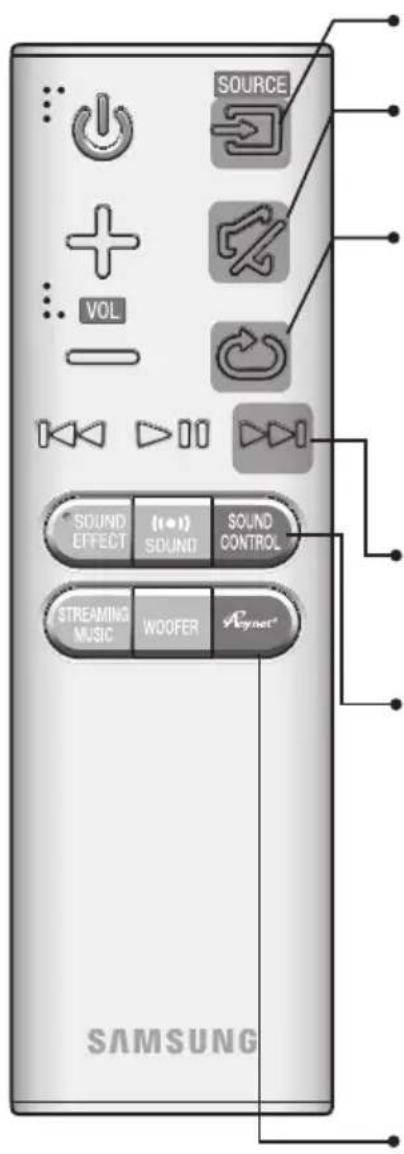

TÉLÉCOMMANDE

SOURCE

Permet de selectionner une source connectee au Soundbar.

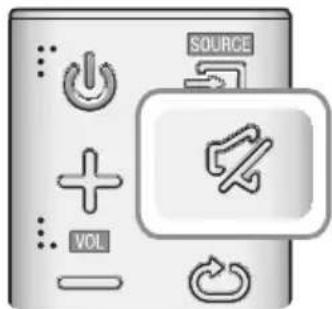

Silencieux

You pouvez baiser le volume sur 0 en appuyant sur un bouton.

Appuyez à nouveau pour rétabir le son à son niveau de volume précédent.

Répéter

Vou puez regler la fonction Repeter lorsque vous ecoutez de la musique a partir d'une cle USB.

OFF - REPEAT : Permet d'annuler la lecture repétée.

TRACK - REPEAT: Permet de répéter la lecture d'une piste.

ALL - REPEAT: Permet de répéter la lecture de toutes les pistes.

RANDOM - REPEAT : Permet de dire les plages dans un ordre aléatoire. (Une plage qui a déjà été lue peut être lue à nouveau.)

Saut en avant

Lorsque le périphérique que vous étés en train de dire contient deux fichiers ou plus et lorsque vous appuyez sur le bouton , le fichier suivant est sélectionné.

SOUND CONTROL (*Utilisez les boutons ↓, ↑ pour régler le niveau.)

Permet de selectionner TREBLE, BASS ou AUDIO SYNC. Puis, utilisez les boutons , pour regler le volume sur Aigu ou Basse de -3 à +3.

Appuyez sur le bouton SOUND CONTROL pendant environ 5 secondes pour régler le son pour chaque bande de fréquences. Vous pouvez sélectionner 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz et 10 KHz et régler chacune de ces options de -6 à +6.

Si le Soundbar est connecté à un télévisuer numérique et que la vente et l'audio ne sont pas synchronisés, appuyez sur les boutons SOUND CONTROL pour corriger le problème. Utilisez les boutons «« pour régler le temps de retard audio entre 0 ms et 300 ms. En mode USB, en mode TV et en mode BT, la fonction Audio Sync peut ne pas fonctionner.

Anynet+

Appuyez sur le bouton Anynet+ pour activer ou désactiver la fonction Anynet+. (Par défaut : Auto Power Link OFF, ON - ANYNET+ / OFF - POWER LINK ou

OFF - ANYNET+ / ON - POWER LINK). La fonction Anynet+ vous permet de contrôler la Soundbar avec la télécommande à partir d'un téléviseur Samsung compatible avec Anynet+. La Soundbar doit être connectée au téléviseur via un cable HDMI.

• Auto Power Link

Permet de synchroniser la Soundbar à une source optique connectée via la prise optique pour que le produit s'allume automatiquement lorsque vous allumez votre télévision. (Reportez-vous à la page 16)

Voupez egalent activer la fonction Wi-Fi SETUP en appuyant longuement sur le bouton Anynet+ de la telecommande pendant plus de 7 secondes.

Soundbar est un nom dont Samsung est le propriete.
- Faire fonctionner le télévisuer en utilisant sa télécommande.

Marche/Arret

Permet d'allumer et d'eteindre l'alimentation.

Volume

Règle le niveau de volume de l'unité.

Lecture/Pause

Appuyez sur le bouton pourmettre en pause la lecture du fichier temporairement. Appuyez a nouveau sur le bouton pour lire le fichier selectionné.

Saut en arrête

Si le périphérique que vous étés en train de dire contient plus d'un fjchier et que vous appuyez sur le bouton , le fjchier precedent est selectionné.

SOUND EFFECT

Vouppouvezselectionnerlesmodessonores:STANDARD

(Son Original), MUSIC, CLEAR VOICE, SPORTS, MOVIE et NIGHT MODE

selon le type de source dont vous souhaitez profiter.

Selectionnez le mode STANDARD si vous souhaitez approucem le son d'origine.

(S) SOUND

La fonction du son ambiophonique permet d'ajouter de la profondeur et de la grandeur au son. Appuyez plusieurs fois sur le bouton (10) SOUND pour faire

défilier les réglages Surr.Sound :

Appuyez sur le bouton STREAMING MUSIC pour écouter une station de radio Internet. Chaque fois que vous appuyez sur ce bouton, le Soundbar passse sur la station par défaut suivante, il fonctionne en boucle sur les 3 stations par défaut.

Pour utiliser la fonction STREAMING MUSIC, la Soundbar doit être connectée au réseau. (Reportez-vous à la page 25)

DRC (Dynamic Range Control)

Cette option vous permet d'appliquer un contrôle de plage dynamique de

I'audio Dolby Digital.

Appuyez sur le bouton STREAMING MUSIC et maintenez-le enforcé, puis la fonction DRC (Dynamic Range Control) bascule de ON à OFF et inversement.

WOOFER

(*) Utilisez les boutons I, pour régler le volume du caisson de graves.)

Appuyez sur le bouton WOOFER. Puis, utilisez les boutons «, « pour régler le volume du caisson de graves de -12, -6 à +6.

Vous pouvez également activer la fonction SPK ADD de la Soundbar en appuyant longuement sur le bouton WOOFER de la télécommande pendant plus de 5 secondes.

INSTALLATION DES PILES DANS LA TÉLECOMMANDE

1. Utilisez une piece de monnaie adaptée pour tourné le couvercle de la batterie de la télécommande dans le sens inverse des aiguilles d'une montre pour le retarder comme indiqué sur la figure ci-dessus.

2. Insérez une pile au lithium de 3V. Veillez à ce que le pôle positif (+) soit orienté vers le haut lors de l'insertion de la pile dans son logement Mettez le couvercle sur la batterie et alignez le repère '●' l'un en face de l'autre comme indiqué sur la figure ci-dessus.

3. Utilisez une piece de monnaie adaptée pour tournier le couvercle de la batterie de la télécommande dans le sens des aiguilles d'une montre jusqu'en butée pour le remettre en place.

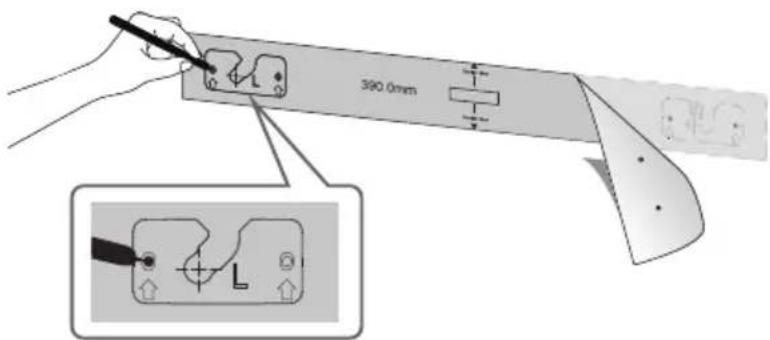

INSTALLATION DE LA FIXATION MURALE

Yououpouvezutiliserlesupportdefixationmural pourfixerl'unitéau mur.

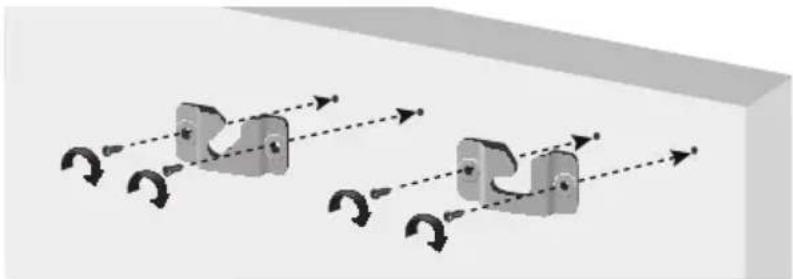

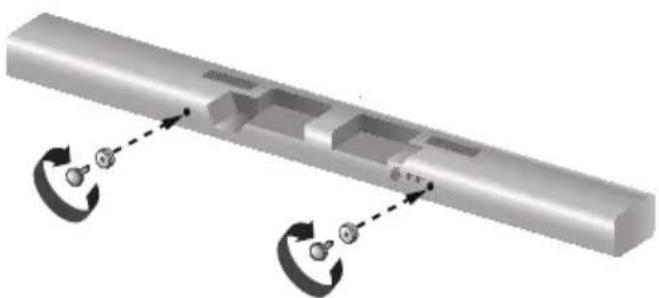

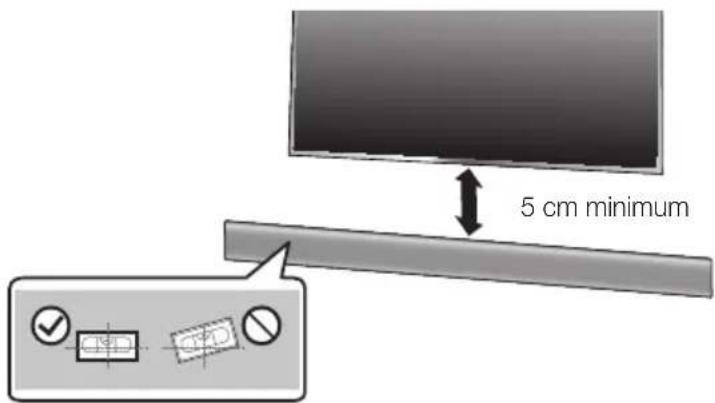

PRECAUTIONS D'INSTALLATION

• Procedez à l'installation sur un mur vertical uniquement.
• Pour l'installation, évitez les températures extrêmes et l'humidité ou encore un mur pas assez solide pour supporter le poids de l'appareil.
• Vérifiez la solidité du mur. Si le mur n'est pas assez solide pour supporter l'appareil, renforcez le mur ou installez l'appareil sur un autre mur pouvant supporter son poids.
• Achetez et utilisez les vis de fixation ou l'ancrage appropriés au type de mur dont vous disposez (plaque de plâtre, fer forgeé, bois, etc.). Si possible, fixez les vis de fixation dans les poteaux du mur.
• Achetez des vis pour fixation murale en fonction du type et de l'épaissur du mur sur lequel vous souhaitez installer la Soundbar.

-Diametre : M5

-Longueur:L35mm ou plus recommende

• Branches les cables entre l'appareil et les périhériques externes avant de l'installer sur le mur.
  Veillez a eteindre et debrancher l'unite avant installation. Autrement, you oux exposerie z un risque de decharge electrique.

1. Placez le guide d'installation contre la surface murale.

Le guide d'installation doit etre de niveau.
Si le téléviseur est monté sur le mur, installez la Soundbar à au moins 5 cm en dessous du téléviseur.

1. Indiquez la position sur laquelle les vis sont traverser le mur à l'aide d'un stylo, puis retirez le guide d'installation. Percez ensuite les trous pour les vis à l'aide d'un foret de taille adaptée.

1. Serrez les fixations murales et les vis sur les positions indiquées.

Les fixations de gauche et de droite ont une forme différente. Assurez-vous de les positionner correctement.

Fixation murale de la Soundbar

1. Serrez les deux vis du support sur les trous des vis à l'arrête du corps principal de la Soundbar, une sur la gauche et une sur la droite.

• Insérez le cable USB à l'arrière de la Soundbar avant de l'installer sur le mur.

• Placez les vis des supports à l'arrête de la Soundbar dans les rainures des fixations murales. Pour une installation en toute sécurité, assurez-vous de pouvoir les vis des supports jusqu'àu dessous des rainures.

INSTALLATION DU SUPPORT SANS SE REPORTER AU GUIDE D'INSTALLATION DE LA FIXATION MURALE

1. Placez la Fixation rurale Gauche sur la surface murale souhaitee et de maniere parallele au sol, comme indiqued ci-dessus. Indiquez la position des troues de vis sur le mur. Percez les troues pour les vis sur les positions indiquees.

2. Alignez les trous de vis sur la fixation murale de gauche avec les trous de vis sur le mur, puis vissez une vis dans le trou à son extrémité droit. Serrez la vis jusqu'à ce qu'elle soit correctement fixée au mur.

3. Placez la Fixation rurale Droite sur la surface murale souhaitee et de maniere parallele au sol, puis alignez-la avec la Fixation rurale Gauche, comme indiqued ci-dessus. Indiquez la position des trous de vis sur le mur. Percez les trous pour les vis sur les positions indiquées.

4. Alignez les trous de vis sur la fixation murale de droite avec les trous de vis sur le mur, puis vissez une vis dans le trou à son extrémité droite. Serrez la vis jusqu'à ce qu'elle soit correctement fixée au mur.

Si you installez les fixations murales sous le téléviseur, assurez-vous de les positionner a au moins 5 cm en dessous du téléviseur et d'aligner les fixations avec le centre du téléviseur comme indiqued ci-dessus.

1. Insérez les vis à travers les trouss restants, puis serrez-les.

DÉMONTAGE DE LA FIXATION MURALE

1. Tirez la Soundbar vers le haut comme indiqué sur l'illustration pour la détacher de la fixation murale.

Démontage de la Soundbar du système de fixation murale

• Ne vous appuyez pas sur l'unité montée et évitez de la soumettre à des chocs ou des chutes.
  Fixez fermement l'unité au mur afin qu'elle ne tombe pas. La chute de l'appareil peut provoquer des blessures ou endommager le produit.
  Lorsque l'unité est fixée au mur, veiliez à ce qu'un enfant ne tire pas sur les cables de connexion au risque de faire tomber l'appareil.
  Pour optimiser l'installation d'une fixation murale, installez les enceintes à au moins 5 cm sous le téléviseur si le téléviseur est monté sur le mur.
  Pour toute sécurité, dans le cas ou vous ne l'utilise pas en montage mural, veuillez installer I'unité sur une surface plane securise ou elle ne risque pas de tomber.

• Ne branche pas le cordon d'alimentation de ce produit ou de votre téléviseur dans la prise murale avant que toutes les connexions entre les différents composants n'aient ete effectuees.
  Avant de deplacer ou d'installer l'appareil, mettez-le hors tension et debranchez le cordon d'alimentation.

CONNEXION DU CAISSON DE GRAVES

CONNEXION AUTOMATIQUE AU CAISSON DE GRAVES

L'unité principale et le caisson de graves doivent être reliés automatiquement (connexion sans fil) lorsque l'unité principale et le caisson de graves sont allumés.

Si elle est complètement connectée, la DEL bleue dans le caisson de graves arrête de clignoter.

CONNEXION MANUELLE AU CAISSON DE GRAVES

L'ID de lien du caisson de basses est prérégé en usine, et l'unité principale et le caisson doit se connecter automatiquement (connexion sans fil) à la mise sous tension des deux. Si le témoin Link ne s'allume pas à la mise sous tension de l'unité principale et du caisson de basses, vous devrez régler l'ID tel qu'indiqué dans la procédure suivante.

1. Branchez les cordons d'alimentation de I'unité principale et du caisson de graves dans une prise murale CA.
2. Appuyez pendant 5 secondes sur le bouton ID SET situé à l'arrière du caisson de graves à l'aide d'un petit object pointu.

Le témoin de veille s'éteint et le témoin de liaison (LED bleue) clignote rapidement.

1. Alors que l'unité principale est hors tension (en mode STANDBY), appuyez sur la touche (Silencieux) de la télécommande pendant 5 secondes.
2. Le message ID SET apparait sur I'ecran de la Soundbar.
3. Pour finaliser le lien, mettez l'unité principale sous tension lorsque la LED bleue du caisson de graves clignote.

L'unité principale et le caisson de basses sont à présent liés (connectés).
Le témoin de liaison (LED bleue) situé sur le caisson de graves doit être allumé.
Si le témoin Link (Lien) ne s'affiche pas en bleu, la liaison a échoué. Éteignez l'unité principale et recommencez à partir de l' étape 2.
- Vous pouvez mistrux profiter du son du caisson de graves sans fil en selectionnant les effets sonores. (Reportez-vous à la page 10)

• Avant de déplacer ou d'installer l'appareil, mettez-le hors tension et débranchez le cordon d'alimentation.
  Si I'unite principale est hors tension, le caisson de basses sans fil sera en mode veille et la DEL de veille située à l'avant s'allumera 30 secondes après le clignotement du témoin de liaison (DEL bleue).
• Si vous utilisez un periphérique utilisant la meme frquence (2,4 GHz) que la barre audio pres de la barre audio, l'interfERENCE peut entrainer quelques interruptions de son.
• La distance de transmission d'uneonde radioelectrique est d'environ 10m , mais elle peut varier en fonction de I'environnement de fonctionnement. Si un mur en beton ou une paroi metallique se trouve entre l'unité principale et le module de reception sans fil, le système risque de ne pas fonctionner car les ondes radio ne peuvent pas traverser le métal.
• Si l'unité principale n'effectue pas de connexion sans fil, suivez les étapes 1 à 5 de la page précédente pour rétablit la connexion entre l'unité principale et le caisson de graves sans fil.

• L'antenne de réception sans fil est intégrée au caisson de graves sans fil. Maintenez l'appareil à l'abri de l'eau et de l'humidité.
• Pour un résultat d'écoute optimal, assurez-vous que la zone autour du caisson de graves sans fil est bien dégagée.

CONNEXION DE L'APPAREIL À UN TÉLEVISEUR

CONNEXIONS AVEC LE TÉLÉVISEUR À L'AIDE D'UN CABLE OPTIQUE (NUMÉRIQUE)

1. Branchez l'entree OPTICAL IN (Audio) sur le Soundbar de la prise OPTICAL OUT du televiseur.
2. Appuyez sur le bouton (Source) situé sur le panneau supérieur de l'unité principale ou sur le bouton SOURCE de la télécommande pour selectionner le mode D.IN.

Auto Power Link

Si you've connecte l'unité principale à un téléviseur à l'aide d'un cable optique numérique, activez la fonction Auto Power de sorte que la barre audio s'allume automatiquement lorsque vous allumez votre téléviseur.

AUTO POWER LINK Affichage
ACTIVÉ	OFF - ANYNET+ / ON - POWER LINK
DÉSACTIVÉ	ON - ANYNET+ / OFF - POWER LINK

1. Connectez le Soundbar et un téléviseur avec un cable optique.
2. Appuyez sur le bouton (Source) situé sur le panneau supérieur de l'unité principale ou sur le bouton SOURCE de la télécommande pour selectionner le mode D.IN.
3. Appuyez sur le bouton Anynet+ de la télécommande pour activer et désactiver la fonction Auto Power Link.

• Selon le périphérique connecté, la fonction Auto Power Link peut ne pas fonctionner.

CONNEXIONS AVEC LE TÉLEVISEUR À L'AIDE D'UN CÂBLE HDMI (NUMÉRIQUE)

1. À l'aide d'un cable HDMI (non foumi), connectez la prise HDMI OUT (TV-ARC) située à l'amière de l'appareil à la prise HDMI IN de votre téléviseur.
2. Appuyez sur le bouton (Source) situé sur le panneau supérieur de l'unité principale ou sur le bouton SOURCE de la télécommande pour selectionner le mode D.IN.

• Le HDMI est une interface qui permet la transmission par voie numérique de données audio et video à l'aide d'un simple connecteur.
• Si le téléviseur fournit un port ARC, connectez le cable HDMI sur le port HDMI IN (ARC).
• Il est recommandé d'utiliser un cable HDMI sans noyau si possible. Si vous utilisez un cable HDMI avec noyau, utilisez-en un dont le diamètre est inférieur à 14 mm.
  La fonction Anynet+ doit etre activee.
• La fonction sera indisponible si le cable HDMI ne prend pas en charge ARC.

TV SOUNDCONNECT

Voupez apprecier le son du télévisur a travers le Soundbar connecté à un Televiseur Samsung qui prend en charge la fonction TV SoundConnect.

1. Allumez le téléviseur et le Soundbar.

Activez le menu du téléviseur.
Accedez aux Reglages des enceintes à partir de l'onglet "Son".
- Réglez le menu "Ajouter un nouveau périphérique" sur "Activé"

1. Appuyez sur le bouton (Source) situé sur le panneau supérieur de l'unité principale ou sur le bouton SOURCE de la télécommande pour selectionner le mode TV.
2. Sur le téléviseur, un message demandant si vous souhaitez activer la fonction TV SoundConnect apparait.
3. Sélectionnez pour terminer la connexion du téléviseur à la Soundbar via la télécommande du téléviseur.

• Commutez le mode du Soundbar de TV à un autre mode met fin automatiquement à la fonction TV SoundConnect.
• Pour connecter le Soundbar à un autre télévisueur, la connexion existante doit être fermée.
• Fermez la connexion au téléviseur existant, puis appuyez sur le bouton de la télécommande pendant 5 secondes pour étabir la connexion à un autre téléviseur.

• La fonction TV SoundConnect (SoundShare) est prise en charge par certains téléviseurs Samsung disponibles depuis 2012. Vérifie si vous téléviseur prend en charge la fonction TV SoundConnect (SoundShare) avant de commencer. (Pour plus d'informations, reportez-vous au manuel d'utilisation du téléviseur.)
• Si vous teléviseur Samsung est sorti avant 2014, vérifie le menu de réglages SoundShare.

• Si la distance entre le téléviseur et le Soundbar dépasse 10m , la connexion peut ne pas être stable ou l'audio peut être discontinu. Si tel est le cas, déplacez le téléviseur ou le Soundbar afin qu'il soit dans la plage opérationnelle et rétablissez ensuite la connexion TV SoundConnect.

• Portée pour la plage de fonctionnement de TV SoundConnect:

-Portée recommandaee pour l'appariement : 2 m maxi.

-Portée de fonctionnement recommandaee : 10 m maxi.

• Les boutons Lecture/Pause, Suivant et Précédent situés sur la barre audio ou la télécommande de la barre audio ne commandent pas le téléviseur.

CONNEXIONS AVEC LE PÉRIPHÉRIQUE EXTERNE

F

CABLE HDMI

HDMI est une interface numérique standard qui permet de connecter des appareils tels qu'un téléviseur, un projecteur, un lecteur de DVD, un lecteur de disques Blu-ray un décodeur, etc.

Comme l'interface HDMI transmet des signaux numériques de la plus haute qualité, vous pouvez profiter d'une qualite video et audio supérieure à la source numérique initialement creee.

1. À l'aide d'un cable HDMI (non fourni), connectez la prise HDMI IN située à l'arrière de l'appareil à la prise HDMI OUT de vos périhériques numériques.
2. Appuyez sur le bouton (Source) situé sur le panneau supérieur de l'unité principale ou sur le bouton SOURCE de la télécommande pour selectionner le mode HDMI.

CABLE OPTIQUE OU AUX

Cet appeareil est equipé d'une prise d'entrée numérique optique et d'une prise d'entrée analogue audio, ce qui vous permet de dispose de deux méthodes de connexion à un périhérique externe.

Cable AUX

1. Connectez la prise AUX IN (Audio) de l'unité principale à la prise AUDIO OUT du téléviseur ou du péripérisque source.
2. Appuyez sur le bouton (Source) situé sur le panneau supérieur de l'unité principale ou sur le bouton SOURCE de la télécommande pour selectionner le mode AUX.

Cable Optique

1. Connectez la prise OPTICAL IN (Audio) de l'unité principale à la prise OPTICAL OUT du téléviseur ou du péripérisque source.
2. Appuyez sur le bouton (Source) situé sur le panneau supérieur de l'unité principale ou sur le bouton SOURCE de la télécommande pour selectionner le mode D.IN.

USB

Vou puez dire des fichiers musicaux sur les peripheriques de stockage USB via la barre audio.

1. Connectez le périphérique USB au port USB de l'appareil.
2. Appuyez sur le bouton (Source) situé sur le panneau supérieur de l'unité principale ou sur le bouton SOURCE de la télécommande pour selectionner le mode USB.
3. USB apparait sur I'ecran d'affichage.

La connexion Soundbar au périphérique USB est terminée.
- Il s'eteint automatiquement (Auto Power Off) sieldom peripherique USB n'a ete connecte après plus de 15 minutes.

Avant de connecter un périphérique USB

L'utilisateur doit connaître les points suivants :

Si le nom d'un fichier sur un periphérique USB depasse 10 caractères, il ne s'affiche pas sur l'écran de la Soundbar.
- Ce produit peut ne pas etre compatible avec certains types de support de stockage USB.
- Les systèmes de fichiers FAT16 et FAT32 sont pris en charge.

-Le système de fichiers NTFS n'est pas pris en charge.

• Connectez un périhérique USB directement au port USB du produit. Dans le cas contraire, vous pouvezkowski et un problème de compatibilité USB.

• Ne connectez pas plusieurs péripériques de stockage au produit via un lecteur à cartes multiples. Il peut ne pas fonctionner correctement.

• Les protocoles PTP des caméras numériques ne sont pas pris en charge.

• Ne retirez pas le périhérique USB lorsque les fichiers sont en cours de transfert.
• Les fichiers musicaux protégés par la technologie DRM (MP3, WMA) d'un site Web commercial ne peuvent pas etre lus.
• Les disques durs externes ne sont pas pris en charge.
• Les téléphones mobiles ne sont pas pris en charge.
• List de compatibilités:

Extension Code	Débit d'échantillonnage	Débit binaire
*.mp3	MPEG 1 Layer1 32/44,1/48 32 ~ 448 kbps
	MPEG 1 Layer2 32/44,1/48 32 ~ 384 kbps
	MPEG 1 Layer3 32/44,1/48 32 ~ 320 kbps
	MPEG 2 Layer3 16/22,05/24/32/44,1/48 8 ~ 160 kbps
	MPEG 2,5 Layer3 8/11,025/12/16/22,05/24/32/44,1/48 8 ~ 160 kbps
*.wma	Wave_Style_MSAudio1 - -
	Wave_Style_MSAudio2 - -
	WMA Professional Non pris en charge -
*.wav	- 8 KHz ~ 192 KHz ~ 8,8 Mbps
*.ogg	- 8 KHz ~ 48 KHz -
*.flac	- 8 KHz ~ 192 KHz ~ 5,6 Mbps
*.m4a	Alac (Apple lossless Audo codec)	8 KHz ~ 192 KHz ~ 1 Mbps
*.aif	Format de fichier interchangeable Audio	8 KHz ~ 192 KHz ~ 4,4 Mbps

• S'il y a trop de dossiers et de fichiers stockés sur la clé USB, la lecture peut prendre un certain temps.

MODE D'ENTRÉE

Appuyez sur le bouton (Source) situé sur le panneau supérieur de l'unité principale ou sur le bouton SOURCE de la télécommande pour selectionner le mode que vous souhaitez.

Mode d'entrée Affichage
Entrée Optique numérique Entrée ARC (SORTIE HDMI)	D.IN
Entrée AUX	AUX
Entrée HDMI	HDMI
Mode BLUETOOTH	BT
TV SoundConnect	TV
Mode USB	USB

L'appareil s'eteint automatiquement sous les conditions suivantes:

Mode D.IN/HDMI/BT/TV/USB/ARC

-S'il n'y a�除an signal audio pendant 15 minutes.

Mode AUX

-Si le cable AUX n'est pas connecté pendant 15 minutes.

Si aucune entree de TOUCHE n'est reue durant 8 heures lorsque le cable AUX est branché.

(La fonction Auto Power Down peut être désactiveré uniquement dans ce cas.)

Pour désactiver la fonction Auto Power Down, en mode AUX, appuyez sur la touche et maintenez-la enforcée pendant 5 secondes. ON - AUTO POWER DOWN / OFF - AUTO POWER DOWN apparait sur I'ecran.

BLUETOOTH

Vou puez connecter un periphérique Bluetooth à l'Ensemble Soundbar pour écouter de la musique avec un son stéreo de haute qualité, tout cela sans fil!

POUR CONNECTER LE SYSTEME SOUNDBAR À UN PÉRIPHÉRIQUE BLUETOOTH

Vérifiez si le périhérique Bluetooth prend en charge la fonction des écouteurs stéreo compatible Bluetooth.

1. Appuyez sur le bouton (Source) situé sur le panneau supérieur de l'unité principale ou sur le bouton SOURCE de la télécommande pour selectionner le mode BT.
2. Le message BT READY apparait sur la façade de la Soundbar.
3. Sélectionnez le menu Bluetooth sur le périphérique Bluetooth que vous désirez connecter. (Reportezvous pour cela au manuel d'utilisation de ce périphérique.)
4. Sélectionnez « [Samsung] HW-Jxxxx » dans la liste.

Lorsque le Soundbar est connecté à l'appareil Bluetooth, [Nom du péripérisque Bluetooth] → BT s'affiche à l'écran.
Le nom du périhérique peut uniquement etre affiché en angeis. Un soulignage " _ " sera affiché si le nom n'est pas en angeis.
- Si le fait d'associer le périhérique Bluetooth et le système Soundbar a échoué, supprimez le précédent « [Samsung] HW-Jxxxx » identifié par le périhérique Bluetooth et faites-lui rechercher le système Soundbar à nouveau.

1. Lisez de la musique sur le periphérique connecté.

2. Vous pouze écouter de la musique lue sur le périphérique Bluetooth connecté via le système Soundbar.

3. En mode BT, les fonctions Lecture/Pause/Suivant/Précédent ne sont pas disponibles. Cependant, ces fonctions sont disponibles dans les péripériques Bluetooth qui prennt en charge la fonctionnalité AVRCP.

• Si le code PIN de sécurité est demandé lors de la connexion d'un périphérique Bluetooth, entrez <0000>.

• Un seul périphérique Bluetooth peut être associé à la fois.

• La connexion Bluetooth sera terminée lorsque le Soundbar sera eteint.

• Le Soundbar peut ne pas effectuer la recherche ou la connexion Bluetooth correctement dans les cas suivants:

• En presence d'un champ électrique puissant autour du système Soundbar.

• Si plusieurs péripériques Bluetooth sont associés simultanément au système Soundbar.

• Si le periphérique Bluetooth est eteint, mal positionné ou s'il connait des dysfonctionnements.

• Notez que des appareils tels que des fours à micro-ondes, des adaptateurs LAN sans fil, des lampes fluorescentes et des fours à gaz pour chauffage des locaux utilisant la même plage de fréquences que le périphérique Bluetooth, ce qui peut provoquer des interférences électriques.

Le Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz).
Effectuez uniquement la connexion a un périhérique Bluetooth qui prend en charge la fonction A2DP (AV).
- Vous ne pouvez pas connecter le Soundbar à un périphérique Bluetooth qui prend en charge uniquement la fonction HF (Mains libres).
- Lorsque vous avez apparié la barre audio à un périhérique Bluetooth, Sélectionner « [Samsung] HW-Jxxxx » parmi la liste des périhériques connectés à ce périhérique placera automatiquement la barre audio en mode BT.
- Disponible uniquement si le Soundbar est listed dans les peripheriques appariés du périhérique Bluetooth. (Le périhérique Bluetooth et le Soundbar doit être appariés au préalable au moins une fois)
- Le Soundbar apparaitra dans la liste des périhériques recherchés du périhérique Bluetooth uniquement lorsque le Soundbar affiche BT READY.
- En mode TV SoundConnect, le Soundbar ne peut pas etre apparie a un autre periphérique Bluetooth.

POUR DÉCONNECTER LE PÉRIPHÉRIQUE BLUETOOTH DU SYSTEME SOUNDBAR

Voupue deconneter le periphérique Bluetooth du syste Me Soundbar. Pour les instructions, reportez-vous au manuel d'utilisation de ce periphérique.

Le système Soundbar sera déconnecté.
Lorsque le système Soundbar est déconnecté du périhérique Bluetooth, le système Soundbar affiche BT DISCONNECTED en façade.

POUR DÉCONNECTER LE SYSTEME SOUNDBAR DU PÉRIPHÉRIQUE BLUETOOTH

Appuyez sur le bouton SOURCE de la télécommande ou sur le bouton (Source) sur le panneau supérieur de l'appareil pour passer du mode BT à un autre mode ou éteindre le Soundbar.

• Le périphérique Bluetooth attend un certain temps la réponse du système Soundbar avant demettre fin à la connexion. (Le temps de déconnexion peut varier en fonction du périhérique Bluetooth.)

• En mode Bluetooth, la connexion sera perdue si la distance entre le système Soundbar et le périphérique Bluetooth dépasse 10m
  Le système Soundbar s'eteint après 15 minutes en état Prét.

A propos du Bluetooth

Le système Bluetooth est une technologie qui permet de connecter facilement entre euxs des peripheriques compatibles Bluetooth à l'aide d'une liaison sans fil courte distance.

• Ce péripérisque Bluetooth peut générer du bruit ou creer des dysfonctionnements en fonction des conditions d'utilisation lorsque:

• Une partie du corps de l'appareil est en contact avec le système de réception/transmission du périphérique Bluetooth ou du système Soundbar.
  Il est soumis à des variations électriques provenant d'obstructions provoquées par un mur, un coin ou des cloisonnements de bureaux.
  Il est exposé à des interférences électriques provenant d'appareils utilisant la même bande de fréquences (exampie : équipements Médicaux, jours à micro-ondes et réseaux LAN sans fil).

• Associier le système Soundbar et le périphérique Bluetooth tout en maintainant une faible distance.

• Plus la distance est grande entre l'Soundbar et le périhérique Bluetooth, plus la qualité de la transmission se dégrade. Si la distance excède la plage opérationnelle Bluetooth, la connexion est perdue.
• Dans les zones où la réception est faible, la connexion Bluetooth peut ne pas fonctionner correctement.
• La connexion Bluetooth ne fonctionne que lorsqu'elle est proche de l'appareil. La connexion s'interrrompt automatiquement lorsque cette plage est dépassée. Meme si la distance est respectée, il est possible que la qualité sonore soit déteriorée par des obstacles (ex.: murs, portes).

UTILISATION DE LA FONCTION NETWORK STANDBY ON

La fonction Network Standby On si la connexion sans fil a ete correctement etablie entre le peripherique intelligent et la Soundbar. Cette fonction active la Soundbar automatquement lorsque le peripherique intelligent essaie de se connecter à la Soundbar via Bluetooth ou Wi-Fi. Si la Soundbar a ete activee via une connexion Bluetooth, son mode d'entree est automatquement defini sur BT. L'activation de la Soundbar via Wi-Fi n'est disponible qu'en utilisant l'application. Pour obtenir plus d'informations a ce sujet, reportez-vous au manuel en ligne.

1. Connectez le periphérique intelligent à votre Soundbar.
2. Activez la fonction Network Standby On en appuyant sur le bouton situé sur la télécommande de la Soundbar pendant plus de 5 secondes. Vous pouvez désactiver la fonction en appuyant à nouveau sur le bouton pendant plus de 5 secondes.

• Disponible uniquement si la Soundbar est listede parmi les péripériques associés du pérophérique intelligent. (Le pérophérique intelligent et la Soundbar doivent avoir eté préalablement associés au moins une fois.)
• La Soundbar apparaitra dans la liste des périhériques recherchés du périhérique intelligent uniquement lorsque la Soundbar affiche [BT READY] ou [WiFi READY].

• Dans le mode TV SoundConnect, la Soundbar peut ne pas etre associée a un periphérique intelligent.

• Si la fonction Network Standby On ne marche pas -La fonction Network Standby On est désactivée.

• La connexion Wi-Fi à la Soundbar sera interrompue si son cordon d'alimentation est débranché ou si l'alimentation est coupée. Allumez la Soundbar et procédez à une nouvelle connexion.

UTILISATION DU MULTIROOM LINK

Une fois que la Soundbar est connectée à un périhérique intelligent avec Multiroom App, vous pouvez connecter des périhériques Samsung Multiroom sans fil ensemble.

AVANT DE DEMARRER

Bases de communication

1. Exigences: Routeur sans fil, périphérique intelligent
2. Le routeur sans fil doit être connecté à Internet.
3. Le périphérique intelligent doit être relié au routeur via une connexion Wi-Fi.

INSTALLATION DE L'APPLICATION SAMSUNG MULTIROOM

Pour utiliser la Soundbar, vous devez télécharger et installer l'application Samsung Multiroom en accédant à l'application via Google play ou App Store. Une fois l'application Samsung Multiroom installée, vous pouvez dire les fichiers musicaux enregistrés dans votre périphérique intelligent, et écouter de la musique depuis les péripériques connectés, depuis d'autres fournisseurs de contenu, et depuis des stations de radio Internet.

Android ou iOS

Téléchargez l'application Samsung Multiroom depuis l'application Google Play ou App Store de votre péripérisque intelligent.

• Recherche de marché : Samsung Multiroom

ou

Acceder à l'application Samsung Multiroom

Pour acceder à l'application Samsung Multiroom, appuyez sur l'icone de l'application Multiroom sur votre périhérique intelligent.

CONNEXION DE LA SOUNDBAR À VOTRE RÉSEAU

Sélectionnez ensuite l'application Samsung Multiroom sur votre périphérique intelligent.

Suivez les directives sur l'écran de votre périphérique intelligent.

• Utilisez le cable Cat 7(type *STP) pour la connexion.

• Câble blindo à paire torsadée

MISE À JOUR LOGICIELLE

FRA

MISEÀJOUR VIAUSB

Samsung peut proposer à l'avenir des mises à jour pour le micrologiciel du système de la Soundbar.

Si une mise à jour est proposée, vous pouvezmettre le micrologiciel à jour en connectant un périhérique USB, contenant la mise à jour du micrologiciel, au port USB de votre Soundbar.

Notez qu'en presence de plusieurs fichiers de mise à jour, vous devez simplement les charger sur le périhérique USB et les utiliser pourmettre à jour le micrologiciel l'un après l'autre.

Veuillez visiter le site Web Samsung.com ou contacter le centre d'assistance téléphonique de Samsung pour receivevoir de plus amples informations concernant le téléchargement des fichiers de mise à jour.

1. Lorsque la Soundbar est désactivée, connectez le péripérisque de stockage USB contenant le micrologiciel de mise à jour sur le port USB de la Soundbar.
2. Débranche le cordon d'alimentation, puis branchez-le à nouveau et allumez l'appareil.

3. Activez la Soundbar. UPDATE apparait à l'écran et la mise à jour commence d'ici 3 minutes.

4. Une fois que la mise à jour est terminée, la Soundbar se désactive et s'active automatiquement.

Si UPDATE n'est pas affché

1. Éteignez la Soundbar, branche le périhérique de stockage USB contenant les fichiers de mise à jour sur le port USB de la Soundbar.
2. Debranchez le cordon d'alimentation, puis branchez-le a nouveau et allumez l'appareil.

• Insérez un périhérique USB contenant la mise à jour du micrologiciel dans le port USB situé sur l'unité principale.
• La mise à jour du micrologiciel peut ne pas fonctionner correctement si les fichiers audio pris en charge par la barre audio dans le périhérique de stockage USB.
• Ne débranchez pas l'alimentation ni ne retirez pas le périhérique USB alors que les mises à jour sont en cours d'application. L'unité principale s'est automatiquement une fois que la mise à jour du micrologiciel est terminée.

FONCTIONS

• ÀpRES la mise à jour, tous les paramétres sont réinitialisés sur leurs valeurs par défaut. Nous vous recommandons de noter vos réglages, vous pourrez ainsi aisément les réinitialiser après la mise à jour. Notez que la mise à jour du micrologiciel réinitialise également la connexion du caisson de graves. Si la connexion au caisson de graves n'est pas ré-établie automatiquement après la mise à jour, reportez-vous à la page 14. En cas d'échec de la mise à jour du micrologiciel, nous vous recommandons de convertir le péripérisque USB au format FAT16 et de réessayer la mise à jour.
• Ne formatez pas la clé USB au format NTFS. Le Soundbar ne prend pas en charge le système de fichiers NTFS.
• Tout dépendant du fabricant, le USB pourrait ne pas être compatible.

MISE À JOUR AUTOMATIQUE

Meme si la Soundbar est eteinte, elle recherche la derniere version logicielle et se met a jour automatique si elle est connectee a Internet.

• La Soundbar est configurée pour semettre à jour automatiquement par défaut.
• Pour utiliser la fonction de mise à jour automatique, la Soundbar doit être connectée à Internet.
• La connexion Wi-Fi à la Soundbar sera interrompue si son cordon d'alimentation est débranché ou si l'alimentation est coupée. Allumez la Soundbar et procédez à une nouvelle connexion.

TÉPANNAGE

Avant de contacter l'assistance, veuilles dire ce qui suit.

L'ensemble ne s'allume pas.

• Le cordon d'alimentation est-il branché dans la prise?

→ Branchez la fiche d'alimentation électrique dans la prise murale.

La fonction ne s'active pas lorsque vous appuyez sur le bouton correspondant.

L'air est-il chargé en électricité statique?

Debranche la fiche d'alimentation électrique et rebranchez-la.

Aucun son n'est émis.

La fonction Silencieux est-elle activée?

Appuyez sur le bouton (Silencieux) pour annuler la fonction.

Le volume est-il regle au minimum?

Permet de regler le Volume.

La télécommande ne fonctionne pas.

Les piles sont-elles usees?

Remplacez-les.

La distance entre la télécommande et l'unité principale est-elle trop importante?

Rapprochez-vous de l'appareil.

La fonction TV SoundConnect (appariement du téléviseur) a échoué.

• Voitréféviseur prend-il en charge TV SoundConnect?

TV SoundConnect est pris en charge par certains téléviseurs Samsung commerciales après 2012. Vérifiez si votre téléviseur prend en charge TV SoundConnect.

La version du micrologiciel du téléviseur est-elle la plus recente?

Mettez votre téléviseur à jour avec la version du micrologiciel la plus récente.

• Une erreur s'est-elle produit lors de la connexion?

Contactez le centre d'appels Samsung.

• Réinitialisez le mode TV et connectez à nouveau.

Appuyez et maintenez le botnpendant 5 secondes pour réinitialiser la connexion TV SoundConnect.

La LED rouge sur le caisson de graves clignote et le caisson de graves ne produit aucun son.

• Notre caisson de graves peut ne pas etre connectec au corps principal de I'appareil.

Essayez de reconnectcer votre caisson de graves. (Reportez-vous en page 14)

Le caisson de graves bourdonne et vibre sensiblement.

• Essayez d'ajuster les vibrations de votre caisson de graves.

Appuyez sur le bouton WOOFER de votre télécommande pour ajuster sa valeur (entre -12, -6 à +6).

SPECIFICATIONS

Nom du modele		HW-J650 / HW-J651
GÉNÉRAL	USB		5V / 0,5A
	Poids	Unité principale	2,4 kg
		Caisson de basses (PS-WJ650 / PS-WJ651)	6,8 kg
	Dimensions (L x H x P)	Unité principale	1060,0 x 51,0 x 71,5 mm
		Caisson de basses (PS-WJ650 / PS-WJ651)	452,0 x 335,0 x 154,0 mm
	Plage de températures en fonctionnement		de +5 à +35 °C
	Plage d'humidité en fonctionnement		de 10 à 75 %
AMPLIFICATEUR	Puisance de sortie nominale	Unité principale	40W/CH x 4, 8 OHM, THD=10%, 1KHz
		Caisson de basses (PS-WJ650 / PS-WJ651)	160W, 3 OHM, THD=10%, 100Hz
	Rapport signal/bruit (entée analogue)		65 dB
	Séparation (1 kHz)		65 dB

• La conception, les specifications et l'écran de l'application sont soumis à modification sans avis préalable.

• Le rapport signal/bruit, la distorsion, la séparation et la sensibilité utilisable sont basés sur des mesures effectuées à l'aide des directives AES (Audio Engineering Society).

• Caracteristiques nominales

Samsung Electronics Co., Ltd se reserve le droit de modifier les caractéristiques sans préavis.
-Le poids et les dimensions sont approximatifs.
Pour l'alimentation et la consommation d'énergie, reportez-vous à l'étiquette apposée sur l'appareil.

※ Attention: le produit redémarre automatiquement si vous activez/désactive le Wi-Fi/Ethernet.

Consummation globale d'énergie en veille (W) (Tous les ports du réseau sont en état activé “ON”)		7,3W
Wi-Fi/Ethernet	Méthode de désactivation du port	Appuyez sur le bouton Wi-Fi SETUP sur le produitpendant 30 secondes pour activer/désactiver le Wi-Fi/Ethernet.
Bluetooth	Méthode de désactivation du port	Appuyez sur le bouton SPK ADD sur le produitpendant 30 secondes pour activer/désactiver le Bluetooth.

Avis de licence libre

Pour toute requête et demande concernant les sources ouvertes, contactez Samsung via e-mail à l'adresse ([e-mail]).

Spotify Licence

Le logiciel Spotify Software fait l'objet de licences fierces trouvées ici : www.spotify.com/connect/third-party-licenses.
Pour en savoir plus sur Spotify Connect, veuillez consulter le site Web www.spotify.com/connect

CE

Par la presente, Samsung Electronics déclare que cet équipement est conforme aux exigences principales et autres dispositions relatives à la Directive 1999/5/EC.

La déclaration de conformité originale se trouve sur le site http://www.samsung.com, allez sur Support (Assistance) > Search Product Support (Recherche assistance produit) et saississez le nom du modele.

Cet apparéil peut être utilisé dans tous les pays de l'Union Européenne.

Cet apparéil ne peut être utilisé qu'en interieur.

SAMSUNG

Comment contacter Samsung dans le monde

Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung.

[Elimination des batteries de ce produit]

Area Contact Centre		Web Site
■ Europe
U.K 0330 SAMSUNG (7267864) www.samsung.com/uk/support
EIRE 0818 717100 www.samsung.com/ie/support
GERMANY	0180 6 SAMSUNG bzw.0180 6 7267864* (*0,20 €/Anruf aus dem dt. Festnetz, aus dem Mobilfunk max. 0,60 €/Anruf)	www.samsung.com/de/support
FRANCE 01 43 63 00 00 www.samsung.com/fr/support
ITALIA 800-SAMSUNG (800.7267864) www.samsung.com	it/support
SPAIN 00349 02172678 www.samsung.com/es/support
PORTUGAL 808 20 7267 www.samsung.com/pt/support
LUXEMBURG 261 03 710 www.samsung.com/support
NETHERLANDS	0900-SAMSUNG (0900-7267864) (€ 0,10/Min)	www.samsung.com/nl/support
BELGIUM 02	201-24-18	www.samsung.com/be/support(Dutch)www.samsung.com/be_fr/support(French)
NORWAY	815 56480	www.samsung.com/no/support
DENMARK	70 70 19 70	www.samsung.com/dk/support
FINLAND	030-6227 515	www.samsung.com/fi/support
SWEDEN	0771 726 7864 (0771-SAMSUNG) www.sansung.com/se/support
POLAND	801-172-678* lub [phone] * (koszt polaczenia wedug taryf operatora)	www.samsung.com/pl/support
HUNGARY	0680SAMSUNG (0680-726-786)0680PREMIUM (0680-773-648)	www.samsung.com/hu/support
SLOVAKIA	0800 - SAMSUNG (0800-726 786)	www.samsung.com/sk/support
AUSTRIA	0800-SAMSUNG (0800-7267864)[Only for Premium HA] 0800-366661[Only for Dealers] 0810-112233	www.samsung.com/at/support

(Applicable aux pays disposant de systèmes de collecte séparés)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas etre eliminées en fin de vie avec les autres déchets menagers. L'indication eventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de reference stipulés dans la directive CE 2006/66.

Si les batteries ne sont pas correctement eliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protégé les ressources naturelles et d'encourager la réutilisation du matériel, voirlez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Area Contact Centre		Web Site
SWITZER- LAND	0800 726 78 64 (0800-SAMSUNG)	www.samsung.com/ch/support(German)www.samsung.com/ch_fr/support(French)
CZECH	800 - SAMSUNG (800-726786)	www.samsung.com/cz/support
	Samsung Electronics Czech and Slovak, s.r.o. V Parku 2343/24, 148 00 -Praha 4
CROATIA	072 726 786 www.samsung.com/hr/support
BOSNIA	055 233 999 www.samsung.com/support
MONTENE-GRO	020 405 888 www.samsung.com/support
SLOVENIA	080 697 267 (brezplačna števlíka)090 726 786 (0.39 EUR/min)klicni center vam je na voljo od ponedeljka do petka od 9. do 18. ure.	www.samsung.com/si
SERBIA	011 321 6899	www.samsung.com/rs/support
BULGARIA	800 111 31 , bežnata ha telenófonna Лима	www.samsung.com/bg/support
ROMANIA	08008 726 78 64 (08008 SAMSUNG)Apel Gratisuit	www.samsung.com/ro/support
CYPRUS 8009	4000 only from landline, toll free
GREECE	80111-SAMSUNG (80111 726 7864) onlyfrom land line([phone] from mobile and landline	www.samsung.com/gr/support
LITHUANIA	8-800-77777	www.samsung.com/lt/support
LATVIA	8000-7267	www.samsung.com/lv/support
ESTONIA	800-7267	www.samsung.com/ee/support

Les bons gestes de mise au rebut de ce produit

(Déchets d'équipements électriques &

(electroniques)

(Applicable aux pays disposant de systèmes de collecte séparés)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usages (chargeur, casque audio, cable USB, etc.) ne peuvent être jetsés avec les autres déchets menagers. La mise au rebut incontrolée des déchets représentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usages des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.

Les entreprises et particuliers sont invités à contacter leurs foumisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.

Bedienungsanleitung

Wireless Audio - Soundbar

Pour les brevets DTS, voir http://patents.dts.com. Fabriqué sous licence de DTS Licensing Limited. DTS, le symbole & DTS et le symbole ensemble sont des marques déposées et DTS 2.0 Channel est une marque de commerce de DTS, Inc. © DTS, Inc. Tous droits réservés.

Hami

• Keresés a piactéren : Samsung Multiroom

Vagy

A Samsung Multiroom App elérée

Vymeite za nové batérié.

Tpoopodotiko ouvexouc peuatoC

Ontiko Kaawdio

Kaωδio USB

Bida ouykpataonc 1: 2 tεμαxia

Bida ouykarpatnonc 2: 2 tεμáxia

(Σπ'ριγμα τοίχουΑ)

(Σπριγμα τοῦν Α)

Osnyc tonotheonoc oToV toixo

Tnpiyma yia tvv tootheon otov toixo

H epaivion twv eapntmuatw vEvexetai va diapepeia aio tic npanavw Eikovc.
XpnoiooTe to Eikok kalwo USB yia tn ouvdeon eewepikwov ouokeuwv USB otn movda.

ENANΩ/EMπPOΣ OψH

PpObaAaEtaI O TPOIOAC LEIToupyiac nou XPOIOIOIETA EKEVN T OTiYm.

Enioyn eiooou anuatoc D.IN, AUX, HDMI, BT, TV n USB.

• Otav n nuváδa éval evépyoioηνn, to natau Tou koupiou (πyn) eπi περιοóτepa ano 3 δειτερολεπα, puθμiceto Koupi va λειουργe iω κoupi (Σίyaon). Tia akupωn tnc puθμionc tou koupiou (Σίyaon) πatnoTE kal naI to koupi (πyn) eπi περιοóτepa ano 3 δειτερολεπα.

Ppotaou ouvdoetepiaoukeun USB

ExTe unOyN oA ta EHC:

• Av to ovopa evoc apxieou oepia ouakeun USB unepbaivei touc 10 xapakntpec, dev eupavicetai otnv oovn Tou Soundbar.
  AutoTo npoiov evdexetai va unv elva oubeta toe opioevouc tounoc eow anohtkeuoc USB.
• Yπoσπριζονται τα συστματα φχείων FAT16 και FAT32.
