Tip produs	Bară de sunet cu subwoofer wireless
Marcă	Samsung
Model	HWJ660
Dimensiuni (L x Î x A) - Unitate principală	1060 x 51 x 71,5 mm
Dimensiuni (L x Î x A) - Subwoofer	452 x 335 x 154 mm
Greutate - Unitate principală	2,4 kg
Greutate - Subwoofer	6,8 kg
Putere de ieșire - Unitate principală	4 x 40 W (8 Ω, THD=10%, 1 kHz)
Putere de ieșire - Subwoofer	160 W (3 Ω, THD=10%, 100 Hz)
Conectivitate	HDMI (ARC), intrare optică, intrare AUX, USB, Bluetooth, Wi-Fi
Formate audio suportate (USB)	MP3, WMA, WAV, OGG, FLAC, M4A, AIF
Funcții principale	TV SoundConnect, Multiroom Link, Redare muzică, Expansiune sunet surround, Bluetooth, HDMI ARC, Auto Power Link, DRC, moduri sonore (Standard, Muzică, Voce clară, Sport, Cinema, Noapte)
Alimentare	Adaptor de curent (AC/DC), consum în standby 7,3 W (toate porturile de rețea active)
Temperatură de funcționare	+5 până la +35 °C
Umiditate de funcționare	10 până la 75 %
Întreținere și curățare	Deconectați înainte de curățare; utilizați o cârpă moale și uscată. Nu utilizați produse chimice.
Siguranță	Nu expuneți la apă sau căldură excesivă. Instalați pe o suprafață stabilă. Țineți bateriile la distanță de copii.
Accesorii furnizate	Telecomandă (baterie CR2032 inclusă), cabluri de alimentare (x2), adaptor CC, cablu optic, ghid de montare pe perete
Garanție și reparabilitate	Contactați serviciul post-vânzare Samsung. Nicio piesă reparabilă de utilizator.

Întrebări frecvente - HWJ660 SAMSUNG

Cum conectez bara de sunet la televizorul meu Samsung prin TV SoundConnect?

Porniți televizorul și bara de sunet. Pe televizor, accesați setările audio și activați "Adăugați un dispozitiv nou". Pe bara de sunet, selectați modul TV. Urmați instrucțiunile de pe ecran pentru a finaliza asocierea.

Cum asociez subwooferul wireless cu bara de sunet?

În mod normal, asocierea este automată. Dacă nu este cazul, opriți ambele dispozitive. Pe subwoofer, apăsați butonul ID SET din spate cu un obiect ascuțit timp de 5 secunde (LED-ul albastru clipește). Apoi, pe telecomanda barei de sunet, țineți apăsat butonul Silențios timp de 5 secunde (ecranul afișează ID SET). Porniți bara de sunet: LED-ul albastru al subwooferului se aprinde fix.

Pot folosi bara de sunet cu un televizor care nu este Samsung?

Da, prin conexiunile HDMI ARC, optică sau AUX. Pentru ARC, asigurați-vă că televizorul și cablul HDMI acceptă ARC. Modul TV SoundConnect este rezervat televizoarelor Samsung compatibile.

Cum actualizez firmware-ul barei de sunet?

Descărcați actualizarea de pe site-ul Samsung pe un stick USB (format FAT16/FAT32). Deconectați cablul de alimentare, conectați stick-ul la portul USB, reconectați cablul de alimentare și porniți bara de sunet. Ecranul afișează UPDATE în timpul actualizării. Nu deconectați în timpul procesului. Odată terminat, dispozitivul se repornește.

Telecomanda nu funcționează, ce fac?

Verificați bateria (CR2032); înlocuiți-o dacă este necesar. Asigurați-vă că vă aflați la mai puțin de 10 metri de bara de sunet și că niciun obstacol nu blochează semnalul. Dacă problema persistă, resetați telecomanda scoțând și reintroducând bateria.

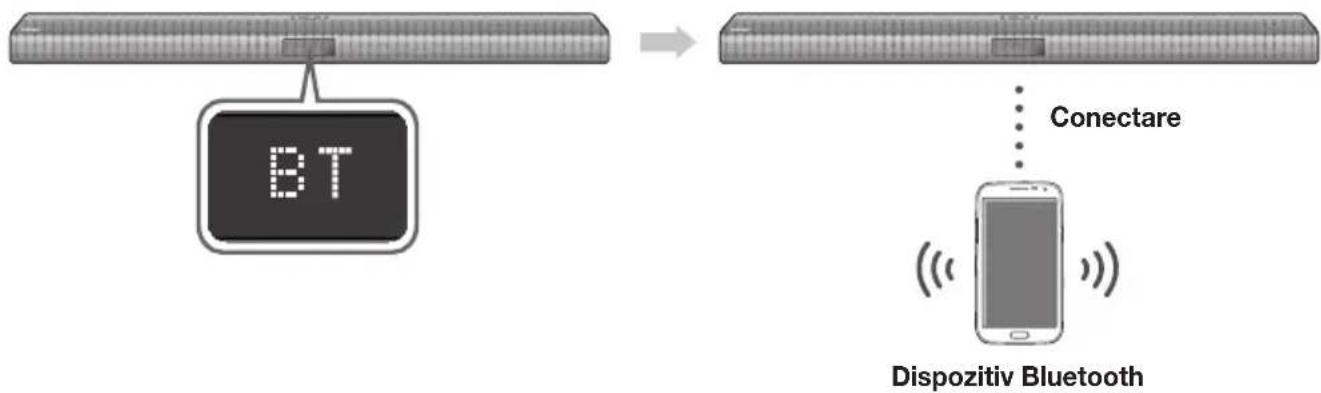

Cum redau muzică de pe smartphone prin Bluetooth?

Pe bara de sunet, apăsați butonul Sursă pentru a selecta modul BT (ecranul afișează BT READY). Pe smartphone, activați Bluetooth și căutați dispozitive. Selectați "[Samsung] HW-Jxxxx" din listă. Conexiunea este stabilită; puteți reda muzică.

Ce formate de fișiere muzicale sunt suportate prin USB?

Bara de sunet suportă formatele MP3, WMA, WAV, OGG, FLAC, M4A (ALAC) și AIF. Sistemele de fișiere acceptate sunt FAT16 și FAT32. NTFS nu este suportat.

Ce fac dacă sunetul este decalat față de imagine?

Utilizați funcția Audio Sync. Apăsați butonul SOUND CONTROL de pe telecomandă, apoi reglați întârzierea audio de la 0 la 300 ms cu tastele << / >>. Această funcție nu este disponibilă în modurile USB, TV și BT.

Cum montez bara de sunet pe perete?

Utilizați ghidul de montare pe perete furnizat. Faceți găuri în perete adaptate tipului de perete, introduceți diblurile, apoi fixați suporturile de perete stânga și dreapta. Înșurubați suporturile pe bara de sunet, apoi agățați-o de fixări. Asigurați-vă că peretele poate suporta greutatea (2,4 kg pentru bara de sunet). Lăsați un spațiu de cel puțin 5 cm sub televizor dacă acesta este montat.

Subwooferul nu produce sunet și LED-ul clipește roșu, ce fac?

Aceasta indică faptul că conexiunea wireless s-a pierdut. Urmați procedura de asociere manuală: apăsați ID SET pe spatele subwooferului, apoi țineți apăsat butonul Silențios al telecomenzii timp de 5 secunde. Consultați întrebarea 2 pentru detalii.

MANUAL DE UTILIZARE HWJ660 SAMSUNG

Manualulutilizatorului

Wireless Audio - Soundbar

Imaginati-va posibilitatie

Vă multumim ca aţi achizitionat un produs Samsung.
Pentru a beneficia de servicii mai complete, vă rugăm sa va inregistrati prorodușl la adresa:

www.samsung.com/register

CHARACTERISTIC

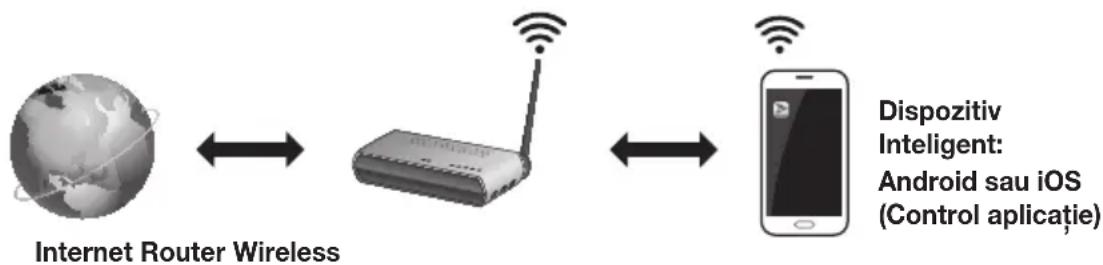

Redarea serviciilor muzicale

Custrumentalitatisior Wi-Fi. Nu trebuie decat sa accesati aplicata Samsung Multiroom pentru a va bucura de cele mai bune servicii de muzica pe baz de abonament de pe internet.

Extensie sunet surround

a r a c t e r i s t i c a de sunet Extensie sunet surround adauga adancime 日 spatiozitate experientei dvs. de ascultare.

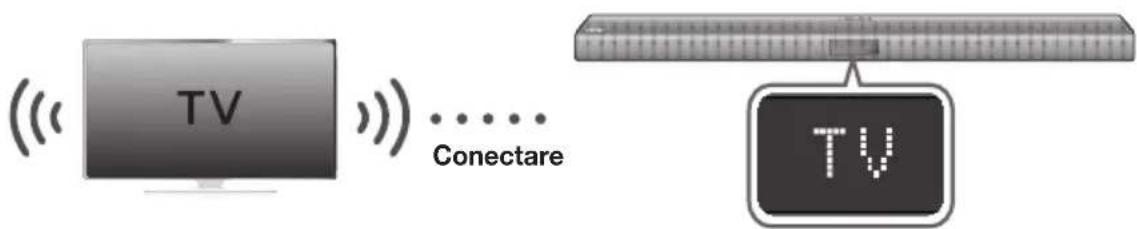

TV SoundConnect

Conectaţi televizorul și sistemul Soundbar cu uşurinta prin Bluetooth cu TV SoundConnect. Lipsa firelor întrésistemul Soundbar și televizor va permite să va mandruti cu forma ingustă a ambelor sisteme și sa păstraţi aspectul elegant al locuuntei. Controlaţi cu uşurintașistemul și televizorul de la telecomanda televizorului.

Partajarea sursei muzicale (= Multiroom Play)

Controlul si partajarea unei surse muzicale pe mai multe dispositive de la mai multe locații sunt acum simplificate cu Multiroom Link. Aplicataia mobilă controleză de la distanță volumul si muzica pe mai multe dispositive: TV, systemdul Soundbar, systemdul Home Entertainment si playerul Blu-ray. Bucurți-vă de sunetul dorit, oriunde doriti.

HDMI

HDMI transmite simultan semnale video si audio si offre o imagine mai clara.

Unitatea dispuneși de functia ARC, care va permitted sa asculataș kunetul de la televizor printr-un cablu HDMI pe sistemasul Soundbar. Această functie este disponibla numai cand conectă unitatea la un televizor compatibil cu ARC.

Suport pentru USB Host

Puteti sa conectati dispositive USB exter (MP3 playere, memorii flash USB etc.) si sa redati fisierele de pe acestea cu ajutorul functiei USB HOST a systemdui Soundbar.

Functia Bluetooth

Puteti utilizes un disposizitiv Bluetooth conectat la sistemas Soundbar pentru a va bucura de muzica stereo de inaltă calitate, fãră cabluri!

LICENTA

DOLBY DIGITAL

Fabricat sub licență Dolby Laboratories. Dolbyși simbolul dublu D sunt marić comerciale inregistrate ale Dolby Laboratories.

dtst 2.0 Channel

Pentru brevete DTS, accesați http://patents.dts.com. Fabricat sub licență DTS Licensing Limited. DTS-HD, Simbolul, & DTS-HD Şi Simbolul sunt maricci commerciale inregistrate Şi DTS 2.0 Channel este marca commercială a DTS, Inc. © DTS, Inc. Toate drepturile rezervate.

Hami

HDMI, High-Definition Multimedia Interface.si sigla HDMI sunt mârci commerciale sau mârci commerciale inregistrate ale HDMI Licensing LLC in Statele Unite ale Americii si alte târi.

INFORMAțII DE SIGURANță

AVERTISMENTE PRIVIND SIGURANTA

PENTRU A REDUCE RISCUL DE ELECTROCUTARE, NU SCOATEti CAPACUL POSTERIOR (SAU DIN SPATE). IN INTERIOR NU EXISTÀ PIESE CARE POT FI REPARATE DE UTILIZATOR. PENTRU SERVICE, ADRESATI-VA PERSONALULUI CALIFICAT.

ATENTIE

RISC DE ELECTROCUTARE NU DESCHIDETI

Simbolul indica "pericol de tensiune" in interiorul produsului, care prezinta riscul de electrocutare sau de accidentare.

Acestsymbolindica instruclioniimportantererferitoarela produs.

AVERTISMENT: PENTRU a reduce riscul de incendiu si de electrocutare, feriti aparatul de ploai si umezeal.

ATENTIE : PENTRU A PREVENI ELECTROCUTAREA, POTRIVITI LAMELA STECHERULUI IN PRIZÀ SII INTRODUCETI COMPLET.

• Acest aparat trebuie connectat la o priză de curent alternativ cu conectare de proteție prin impașnantare.
• Pouru a deconnecta aparatul de la priză, trebuie să scoateți stecherul, drept urmare priza va fi imediat functională.

ATENTIE

• Nu expuneti acest aparat la scurgeri sau stropiri. Nu plasati pe aparat obiecte pline cu lichid, cum ar fi vazele.
• Pouru a opri complet aparatul, trebuie sa scoatei cablul de alimentare din priza de perete. Prin urmare, cablul de alimentare trebuie sa poata fi accesat cu usurinta in orice moment.

PRECAUTI

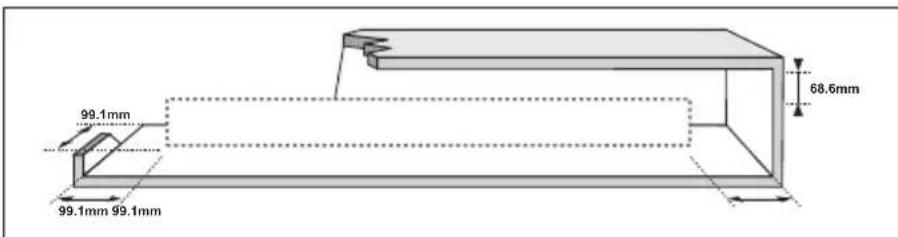

Asigurati-va csa sursa dvs. de curent alternativ este in concordanca cu autocolantul de identificare aflat pe spatele unitati. Installati unitatea in poziie orontalaa sau pe un suport solid (mobila), cu suficient spatiu in jur pentru ventilatie 7 10 cm. Asigurati-va ca fantele de ventilatie nu sunt acoperite. Nu azeata unitatea pe amplificatoare Sau pe alte echipamente care se pot incinge. Această unitate este destinata pentru/utilizare continua. Pentru a opri complet unitatea, deconnecta cablul de alimentare de la priza. Deconnecta unitatea de la priza dacauo utilizationi mai mult tamp.

In timpul furtunilor cu descarcari electrice, scoatei stecherul din przya. Cresterile de tensiune din cauza descarcarilor electrice pot duce la defectarea aparatului.

Protejati aparatul de umiditate (de ex. vaze) si caldură excessiva (de ex. un semineu) sau de echipamentele care creează campuri magnetice sau electronice puternice. Deconnectati cablul de alimentare de la sursa de alimentare cu current alternative in cazul unei disfunctionalitatei. Aparatul nu este destinat utilizarii industriale. Utilizati produsul doar in scopuri personale. Este posibil să se creze condens, dacă aparatul Sau discul au fost depozitate la temperaturi scazute. Daca transportezi unitatea pe timpul iernii, asteptati aproximativ 2 ore inainte de utilizes, pentru ca unitatea sa ajunga la temperatura camerei.

Nu expuneti aparatul la actiunea directa a razelor soarelui sau a alter surse de caldur. Aparatul se poate supraicalzi si defecta.

Bateriile utilize pe acest produs contin chimicale daunatoare pentru mediu inconjurator. Nu aruncati bateriile impreunacu celealte reziduuri menajere. Nu aruncati bateriile in foc. Nu scurtcircuita, dezasamblatsau supraicalti bateriile. Exista pericolul deexplozie dacabateria este inlocuita incorrect. Inlocui bateria cu una de acelaasi tip sau de un tip echivalent.

AVERTISMENT: NU INGHITITI BATERIIILE, PERICOL DE ARSURI CHIMICE.

[Telecomanda include] Acest aparat contine o baterie rotunda.

Daca esthghitbateria rotundapoate provoca arsuri interne grave in doar 2 ore sipoate provocamoartea.Nu lasati baterile no si pe cele folosite la indemana copilor. In cazul in care compaitiontul

bateriln u se inchide, incetati utilizarea aparatului si nu il lasati la indemana copilor. Daca avei impresia ca un copil a inghitit o baterie sau si-a introclus-o in orice orificiu corporal, consultati imediat un medic.

CONTINUT

2 INITIÈRE

11 Instalarea Suportului de Perete

11 Precauiti la instalare

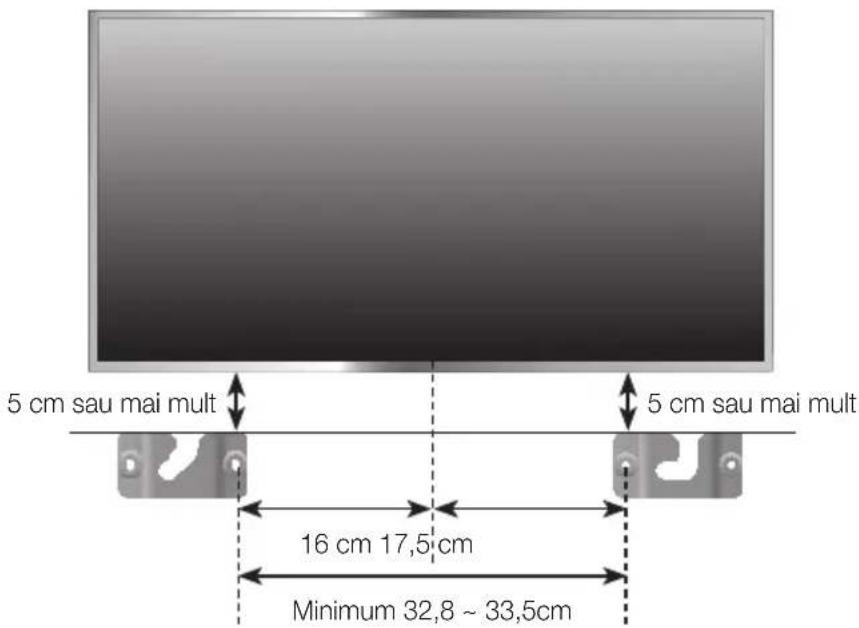

12 Montarea suportului fara a consulta ghidul de instalare al suportului de perete
13 Detaşaarea Suportului de Perete

14 CONEXIUNI

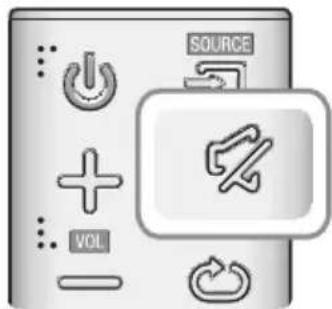

14 Conectarea Subwoofer-ului
16 Conectarea la un televator

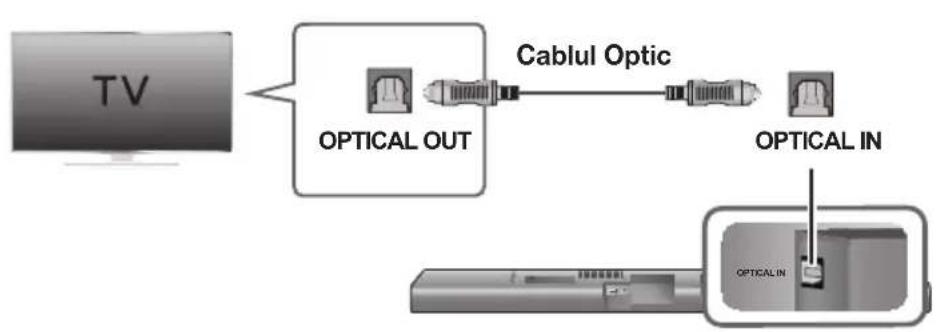

16 Conexiuni la televizor cu un cablu Optic (Digital)

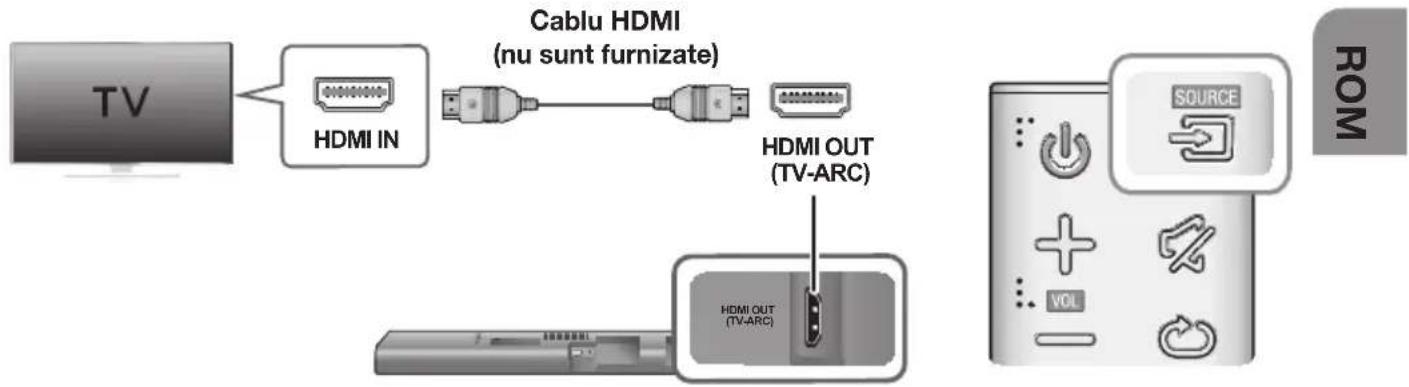

17 Conexiuni la televizor cu un cablu HDMI (Digital)
17 TV SoundConnect
19 Conexiuni la un dispositiv extern

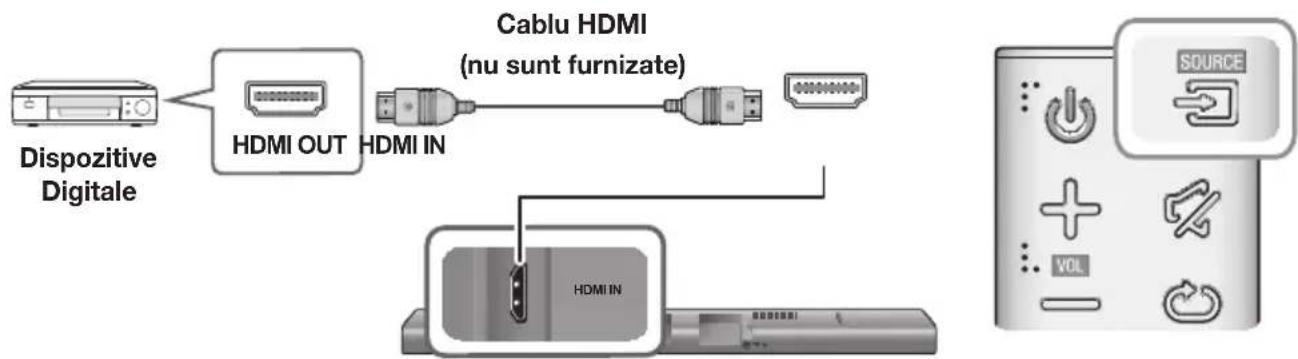

19 Cablu HDMI

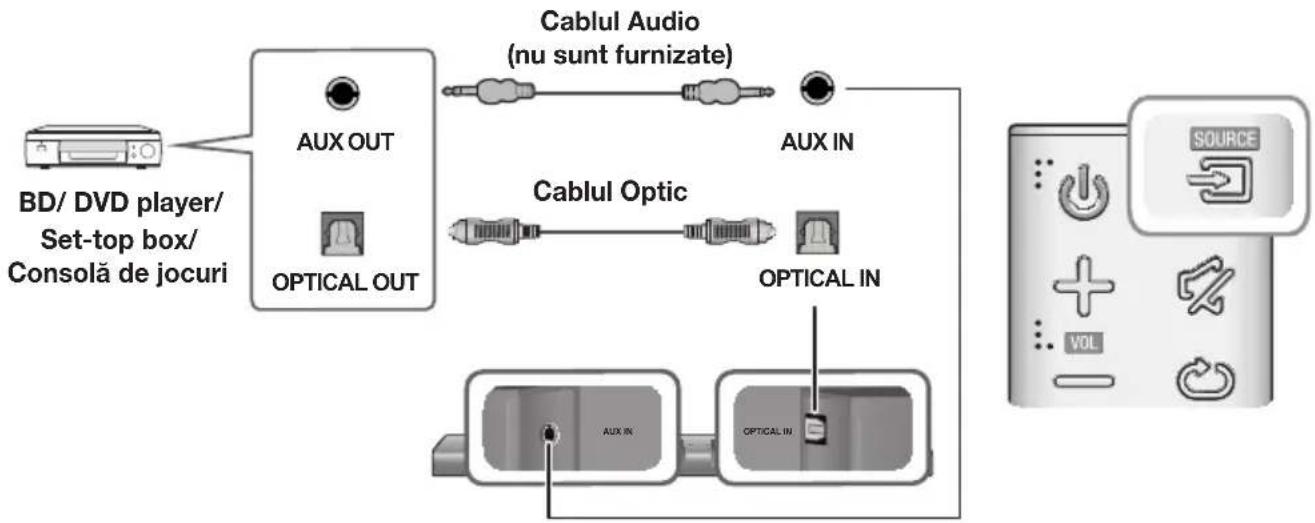

19 Cablu Optic tau AUX

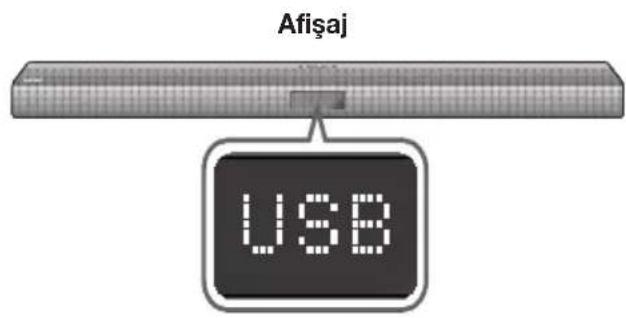

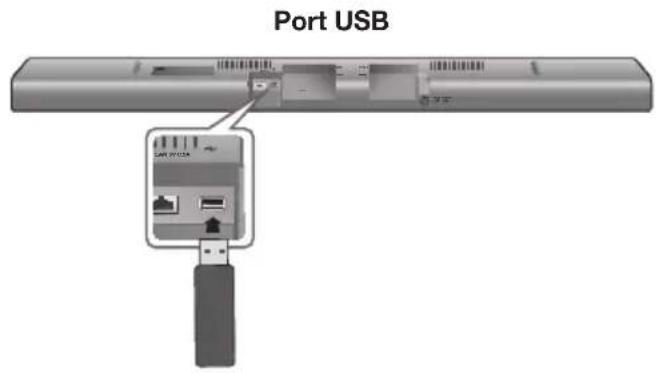

20 USB

22 FUNCII

22 Mod intrare
23 Bluetooth
25 Utilizarea functiei Network Standby On
25 Utilizarea legaturii Multiroom Link

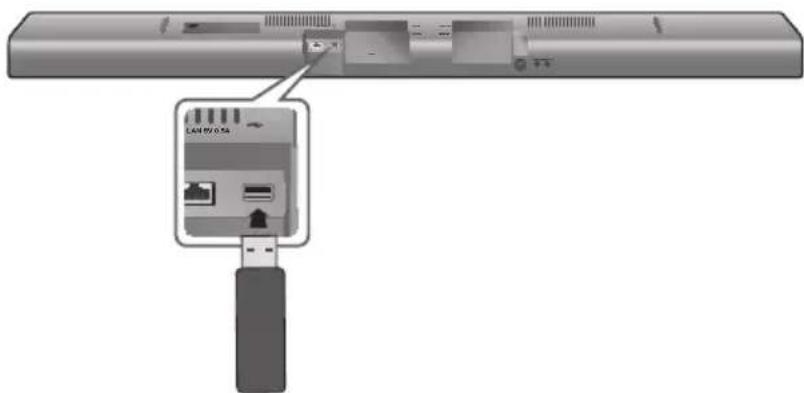

27 Actualizarea software

29 DEPANARE

29 Depanare

30 ANEXA

30 Specifica#ii

• Figurile Şi ilustraţile din acest manual pentru UTILIZER au rol consultativ Şi pot diferi de aspectul efectiv al aparatului.
• Se poate percepe o taxa administrativa in urmatoarele situaiti:

(a) un inginer este chemat la solicitarea dvs. si aparatul nu prezinta niciun defect (rezulta ca nu ati citit manualul de utilizes).
(b) duceti unitatea la un centru de reparati si aparatul nu prezinta niciun defect (rezulta cau nu ati citit manualul de utilizes).

• Quantumul acesti taxa administrative va va fi comunicat inainte de efectuarea oricarei vizite la domiciliu sau la locul de munca.

ACCESORII INCLUSE

1 INAINTE DE A CITI MANUALUL UTILIZATORULUI

Aveti in vedere urmatoarele informatiinaine de a citi acest manual.

Pictogramele utilize in manual

Pictogramă	Termen Definiţie
!	Atentție	Indică situatația în care o functție nu functționează sau în care setările au fost anulate.
	Notă	Indică sugestii sau instruțiuni pe pagina respectivă, care ajută la activarea functției.

In continuare sunt enumerate accesoriile livrate.

Telecomanda / Baterie cu litiu (3V:CR2032)

Cablu de alimentare : 2EA

Adaptor de current continuu

Cablul Optic

(Suport cu montare pe perete L)

(Support cu montare pe perete D)

Cablu USB \urub de fixare 1:2EA \urub de fixare 2:2EA

Suport cu montare pe perete

Ghid pentru montarea pe perete

• Aspectul accesorilor poate diferi putin fata de imaginile de mai sus.
  Utilizati cabul USB dedicat pentru a conecta dispositivele USB externe la unitate.

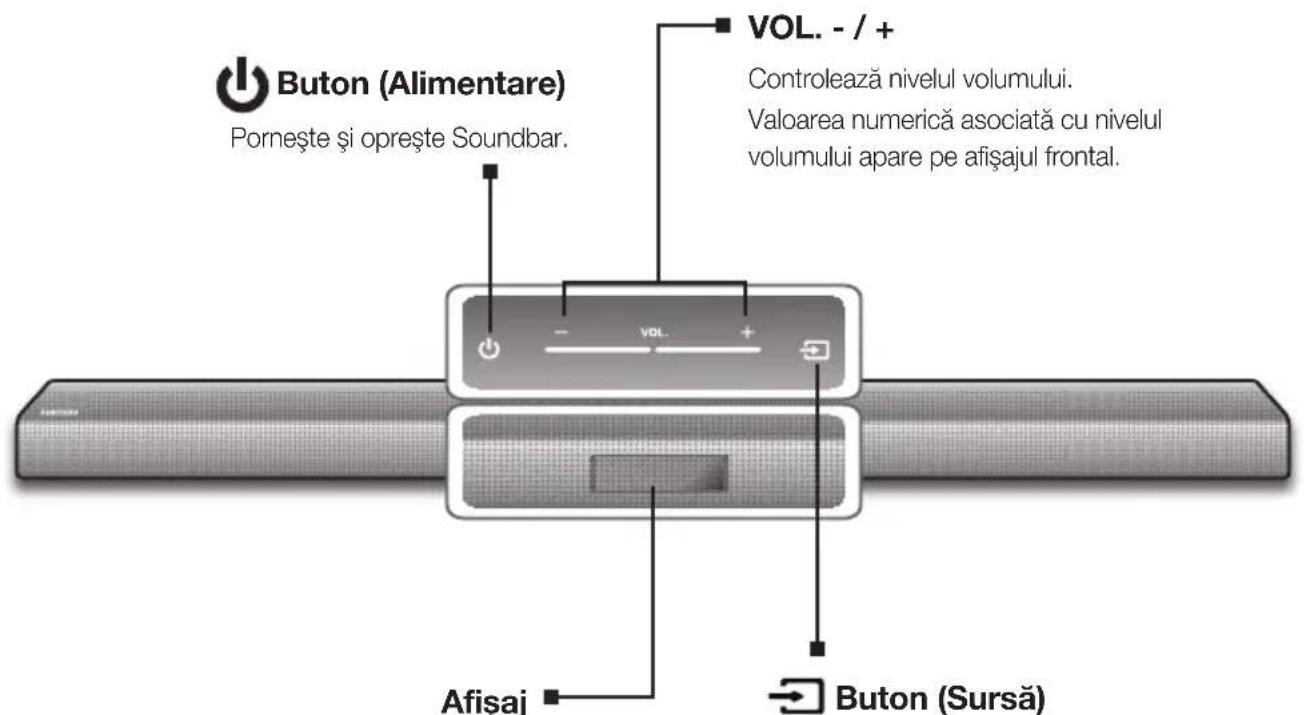

PANOUL SUPERIOR/FRONTAL

Afiseaza modul curent.

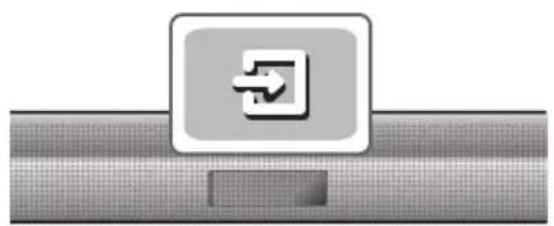

Buton (Sursa)

SelecteazaintrareaD.IN,AUX,HDMI,BT,TV, USB.

• Daca mentineti apasat tamp de 3 secunde butonul (Sursa) cand unitatea este alimentata, acesta se va comporta apoi ca butonul (Mut). Pentru a anula configurarea butonului (Mut), mentineti din nou apasat butonul (Sursa) tamp de cel putin 3 secunde.

• Butonul de alimentare va deveni activ la 4 - 6 secunde dupa ce conectati cablul de alimentare cu current alternative.
  Cand porniti aceast unitate, va surveni o intarziere de 4 sau 5 secunde inainte de reproducerea sunetului.
• Daca doriti sã ascultati sunetul numai prin sistemasul Soundbar, trebuie sa opriti difuzoarele televizorului din meniul Configurare audio al televizorului. Consultati manualul televizorului.

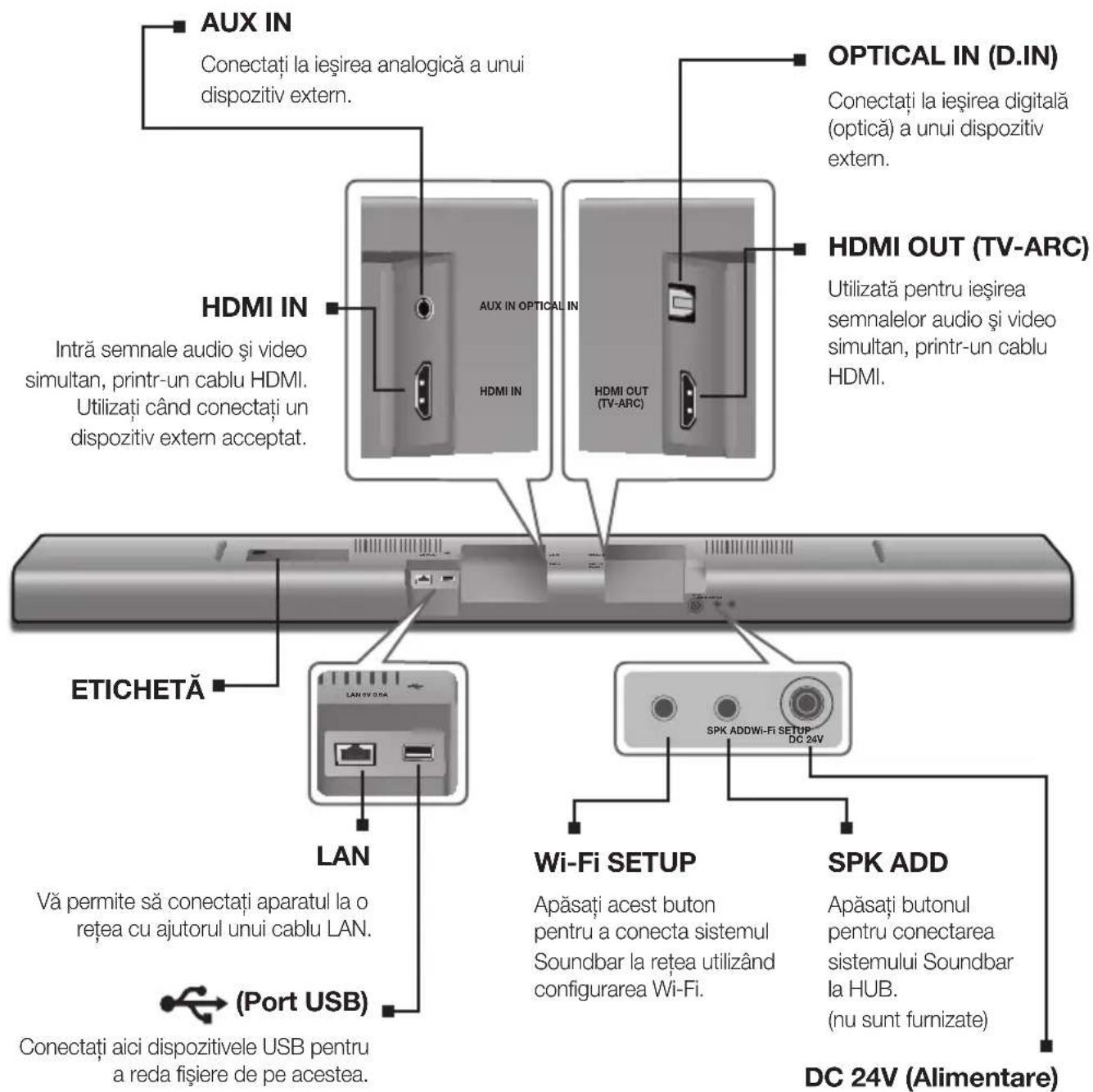

PANOUL DIN SPATE/JOS

Conectati adaptorul de alimentare cu curent continuu la borna de alimentare si apoi conectati stecherul adaptorului de alimentare la przya.

Cand deconectati cablul de alimentare al adaptorului de alimentare cu current continuu de la priză, tinei de stecher. Nu trageti de cablu.
- Nu connectaţi această unitate sau alte componente la o priză de curent alternativ inainte de realizarea tuturor conexiunilor intre componente.
- Asigurati-va ca asezati adaptorul C.A./C.C. culcat pe masa sau podea. Daca amplasati adaptorul C.A./C.C: astfel incat acesta sa stea cu gata in sus, este posibil ca apa sau alte substanste sa patrunda in adaptor si sa provoace proasta functiionare a acestuia.

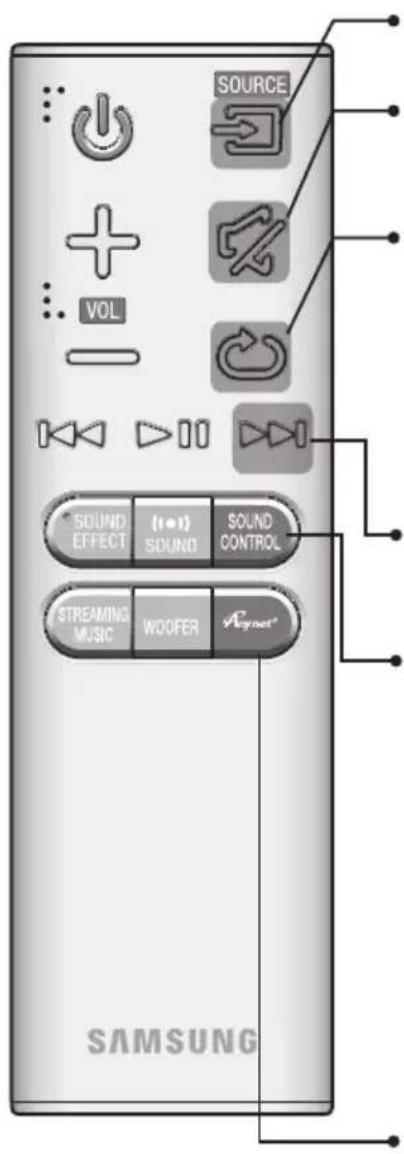

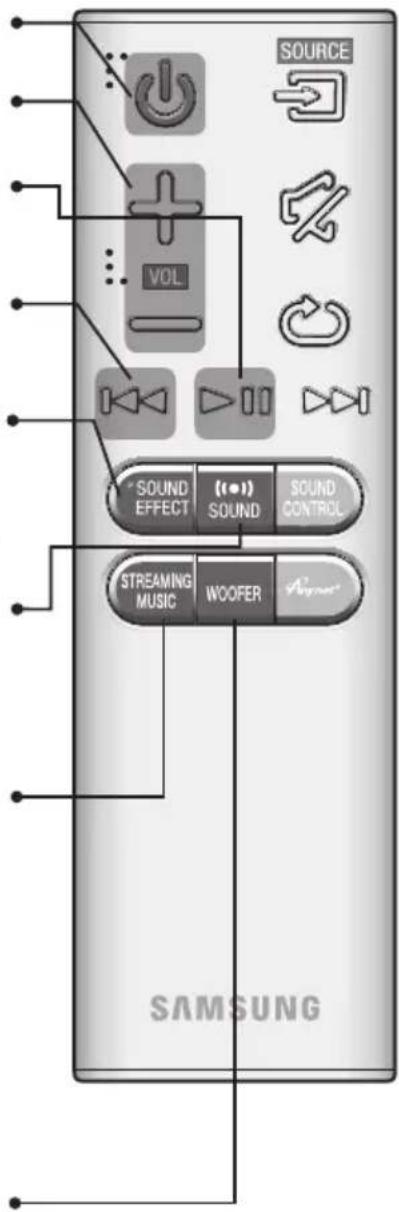

TELECOMANDA

SOURCE

Apasati pentru a selecta o sursa conectata la sistemasl Soundbar.

Mut

Puteti reduce volumul la 0 prin ricerca apasare a unui buton. Apasati din nou pentru a restaura sunetul la volumul anterior.

Repetare

Puteti seta functia Repetare in timpu redarii muzici de pe un dispositiv USB.

OFF - REPEAT : Anulează functța de redare repetata.

TRACK - REPEAT: Reda repetat o piesa.

ALL - REPEAT: Reda repetat toate piessele.

RANDOM - REPEAT : Reda piesele in ordine aleatore. (O piesa care a fostILA redata poate fi redata din nou.)

Salt inaine

Dacă pe disposizitivul de pe care se realizazeă redarea există mai multe fișiere, după apăsarea butonului ➔ va fi selectat fișierul următor.

SOUND CONTROL (*Utilizati butoanele I,!, ), ), ),),

Apasati pentru a selecta TREBLE, BASS sau AUDIO SYNC. Apoi,utilizati butoanele 已 _ 1 ^ 一 ,pentru a regla volumul pentru inalte sau Bass intre-3 si +3

Mentjetapasat butonul SOUND CONTROL aproximativ 5 secunde pentru ajusta sunetul pentru fiecare banda de frecventa. Puteti selecta una dentre optiunile 150Hz 300Hz,600Hz,1,2KHz,2,5KHz,5KHz s1 10KHz,pe care o puteti ajusta apoi intre -6 si +6.

Dacă sistemas Soundbar este conectat la un tevizor digital, iar semnalul video si cel audio nu sunt sincronizate, apăsăti butoanele SOUND CONTROL pentru a le sincroniza. Utilizăti butoanele ««), «« pentru a seta intârzierea sunetului la valorîntre 0 ms si 300 ms. In modul USB, TV sau BT, este posibil ca functția Audio Sync să nu functioneze.

Anynet+

Apasati butonul Anynet+ pentru a activa saudezactiva functia Anynet+. (Prestabilit: Auto Power Link OFF, ON - ANYNET+ / OFF - POWER LINK saff - ANYNET+ / ON - POWER LINK). Funcia Anynet+ va permite sa contralati sistemul Soundbar cu ajutorul telecomenzii unui tevizor Samsung compatibil cu Anynet+. Sistemul Soundbar trebuie să fie conectat la tevizor printr-un cablu HDMI.

• Auto Power Link

Sincronizeaza systemd Soundbar cu o sursa conectata prin mufa optica, astfel incat acesta sa poneasca automat la pornirea televizorului. (Consultatu page 16)

Puteti, de asemenea, sa activati functia Wi-Fi SETUP mentinand apasat cel putin 7 secunde butonul Anynet+.

Soundbar este un nume proprietate Samsung.
- Controli televizorului cu ajutorul telecomenzii acestua.

Alimentare

Pornoeste si opreste Soundbar.

Volum

Regleaza nivelul volumului unita.

Redare/Pauza

Apasati butonul pentru a trece in pauza redarea fişierului.

Apasati din nou butonul II pentru a reda fiisierul selectat.

Salt Inapoi

Dacă pe disposizitivul de pe care se realizazeă redarea există mai multe fișiere,

dupa apasarea butonului va fi selectat fisierul anterior.

SOUND EFFECT

Puteti selecta modurile de sunet - STANDARD (Sunet Original), MUSIC,

CLEAR VOICE, SPORTS, MOVIE, Si NIGHT MODE - In functie de tipul de

continut pe care doriti sãl audiati.

Selectati modul STANDARD dacà doriti sà asculati sunetul original.

(S) SOUND

Functia Sunet surround adaugă adancime Şi spatiozitate sunetului.

Dacapasati repetat butonul (SOUND, setarile functiei Sunet surround se

vor schimba dupa cum urmeaz:

Apasati butonul STREAMING MUSIC pentru a asculta un post de radio pe

internet. La ficare apasare a acestui buton sistemasl Soundbar trecla

urmatoarea statie prestabilita, parcurgand cicic cel 3 statii prestabilite.

Pentru autiliza functia STREAMING MUSIC,sistemulSoundbar trebuie sa fie

conectat la retea. (Consultatu pagina 25)

DRC (Dynamic Range Control)

Vä permite sä aplicati control game dinamice asupra sunetului Dolby Digital.

Menteti apasat butonul STREAMING MUSIC 山 functia DRC (Dynamic Range

Control) va comuta intre ON si OFF.

WOOFER (*utilizati butoanele I, pentru a regla volumul subwooferului.)

Apasati butonul WOOFER. Apoi,utilizati butoanele I<, ),pentru a regla

volumul sobwooferului intre -12, -6 si +6.

Puteti, de asemenea, sa activati functia SPK ADD mentinand apasat cel putin 5

secunde butonul WOOFER de pe telecomanda.

INSTALLAREA BATERIILOR IN TELECOMANDA

1. Cu ajutorul unei monede, rotiti capacul baterilor telecomenzii in sens anti-orar, aça cum este indicat in imaginea de mai sus.

1. Introduci o baterie cu litiu de 3V. Introduci bateria cu polul positiv (+) in sus. Puneti la loc capacul bateriei si aliniati marcajele , asa cum este indicat in imaginea de mai sus.

1. Cu ajutorul unei monede, rotiti capacul baterilor in sensul aceler de ceasornic panacand se fixeaza.

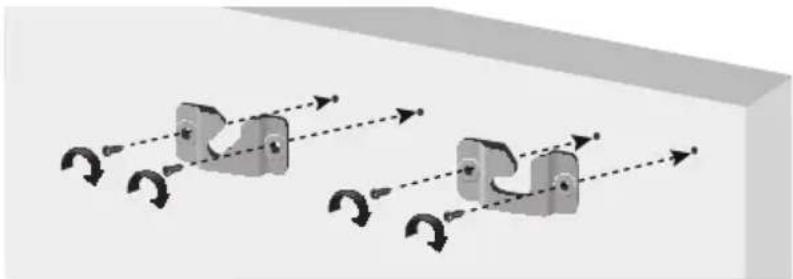

INSTALAREA SUPORTULUI DE PERETE

Puteti utilizesa brida de montare pentru a fixa aceastunitate pe perete.

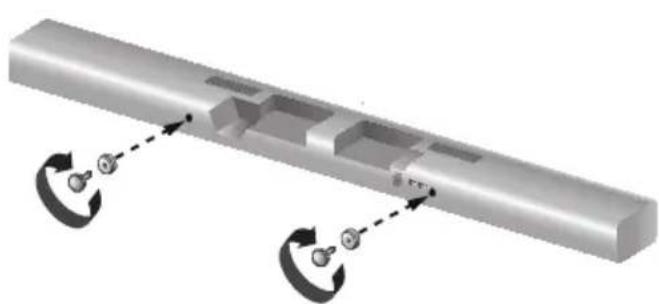

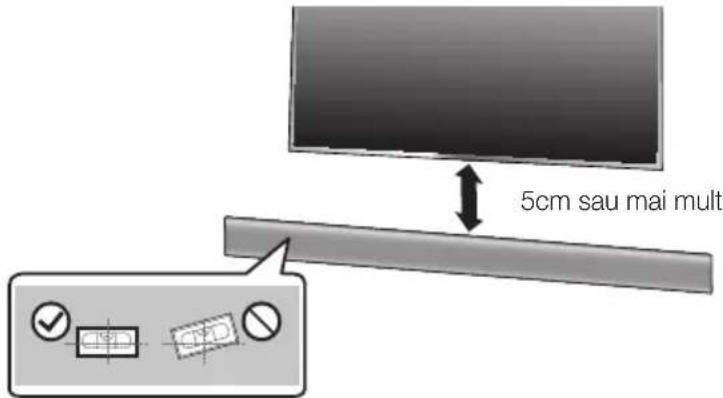

PRECAUTI LA INSTALARE

• Installati numai pe un perete vertical.

• La locaţia de instalare evitaţi temperatura sau umiditatea ridicate sau pereti care nu pot sustine greutatea echipamentului.
  Verificati duritatea peretelui. Daca peretele nu este suficient de dur pursuant a sustine systemul, ranforsati-1 saumontati simul pe alt perete care i poate sustine greutatea.
  Utilizati dibluri adevate pentru peretele pe care montaşi sistemul (rigips, metal, lemn, etc.). Daca este posibil, fixati suruburile de montat in grinzi.

• Achizionati suruburile de fixare pe perete in functie de tipul si grosimea peretelui pe care montatii sistemul Soundbar.

-Diametru : M5

-Lungime : L 35 mm Sau mai mult recomandat

• Conectati caburile intre unitate si dispositivele externe inainte de a fixa unitatea pe perete.
• Opriţi echipamentul si scoateti-l din priză inainte de instalare. In caz contrar, există risc de electrocutare.

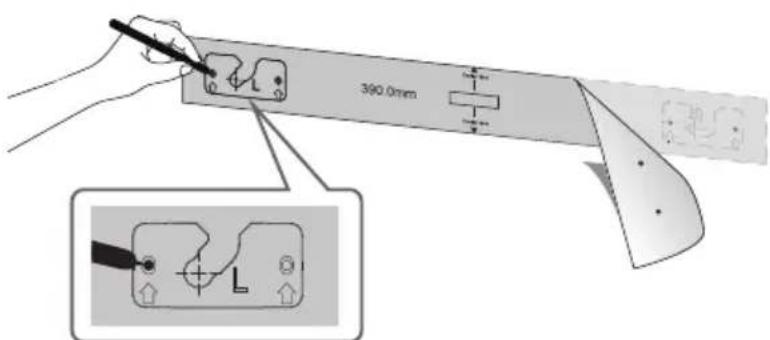

1. Asezati ghidul de instalare langi perete.

Ghidul de instalare trebuie sä fie in positie orontalã perfecta.
Dacapepereteeste montat un televizor,ontati sismulSoundbar la cel putin 5 cm sub televizor.

1. Marcati pe perete locul unde vor fi montate diblurile si apoi indepartaigi ghidul de instalare. Apoi, gauriti peretele cu un burghiu de dimensiunea diblurilor.

1. Fixati suportul de perete si suruburile la locata marcata.

2. Suportul din partea stangă este diferit de cel din partea dreptă. Asezati-le in poziţia corectă.

Montarea pe perete a sistemului Soundbar

1. Fixati cele două süruburi de fixare in orificiile din spatele systemului Soundbar, in pârtile stângăși dreaptă.

• Introduci cablul USB in partea din spate a systemului Soundbar inainte de a-l monta pe perete.

• Introduciţi Šuruburile din partea din spate a sistemului Soundbar in orificiile suportului de montare pe perete. Pentru siguranta instalări, impingeti complet Šuruburile suportului in partea inferioroă r a orificilor.

MONTAREA SUPORTULUI FÁRÁ A CONSULTA GHIDUL DE INSTALLARE AL SUPORTULUI DE PERETE

1. Asezati Suport cu montare pe perete L pe perete, paralel cu podeaua, asa cum este indicat mai sus. Marcai locatia diburilor pe perete. Gauriti peretele in locurile marcate.

2. Potriviti gaurile din perete cu cele ale suportului din partea stangă si apoi fixati un surub in capatul din partea dreaptă. Strangeti surubul până când se fixează ferm pe perete.

3. Asezati Suport cu montare pe perete D pe perete, paralel cu podeaua si aliniat cu Suport cu montare pe perete L, asa cum este indicat mai sus. Marcati locata diblurilor pe perete. Gauriti peretele in locurile marcate.

4. Potriviti gaurile din perete cu cele ale suportului din partea dreapta si apoi fixati un surub in capatul din partea dreapta. Strangeti surubul pana cand se fixeazaferm pe perete.

Dacamontatisuporturilede montarepeperetubtelevizor,asigarati-vacle fixatla celputin5cm sub televizor sicale aliniatcu centrul televizorului,aacaumsearatamai sus.

1. Introducişuruburile in gaurile rămase si strangeti-le.

DETASAREA SUPORTULUI DE PERETE

1. Ridicati systemul Soundbar aça cum este indicat in imagine, pentru a-l detaça de suportul de perete.

Detaşaarea systemdului Soundbar de la suportul de montare pe perete

• Nu va agatati de unitatea montata 山 evitati impactul sau scaparea pe jos a unitati.
  Fixati aparatul pe perete, pentru a nu cadea. Caderea aparatului poate provoca ranirea personelor sau avarierea produsului.
  Cand unitatea este montata pe perete, nu permitei accesul copilor la cabluri, deoarece acestia pot cauza caderea aparatului.
• Pouru a garanta functionalitatea suportului montat pe perete, montati sistemul de sunet ca cel putin 5 cm sub televizor, dacă aceste este montat pe perete.
• Din motive de siguranță, dacă nu montați unitatea pe perete, așezați-o pe o suprafăță plană, fermă, pe care riscul de cadere este redus.

• Nu connectati cablul de alimentare al acestui produs sau televizorul la priza de alimentare cu current decat dupa ce ati realizat allaote conexionile.
• Inainte de mutarea Sau instalarea produsului, opriti alimentarea aparatului si scoatei cablul din priza.

CONECTAREA SUBWOOFER-ULUI

CONECTAREA AUTOMATA LA SUBWOOFER

Unitatea principalăși subwooferul ar trebui să se connecteze automat (wireless) cand sunt pornite.

La finalizarea conectarii, LED-ul albastru al subwooferului incetează sa clipeasca.

ID-ul de legare a subwoofer-ului este prezent din fabrica, iar unitatea principala si subwoofer-ul ar trebuie sa fie legate (conectate wireless) automat la pornirea unitatai principale si a subwooferului. Daca indicatorul Link nu este aprins cand unitatea principala si subwoofer-ul sunt pomite, setati ID-ul conform procesului de mai jos.

1. Introduciţi in priză caburile unității principaleși subwoofer-ului.
2. Menteti apasat butonul ID SET din partea din spate a subwoofer-ului tamp de 5 secunde.

Indicatorul STANDBY se stinge.si indicatorul LINK (LED-ul albastru) clippeste rapid.

1. Cánd este oprita unitatea principală (modul STANDBY), mentineti apăsat tamp de 5 secunde butonul (Mut) de pe telecomanda.
2. Pe afisajul systemdului Soundbar va aparea mesajul ID SET.

3. Pentru a finaliza conectarea, porni unitatea principala cat timp LED-ul albastru al subwooferului clipeste.

4. Unitatea principalăși subwoofer-ul ar trebui să fic Accum legate (conectate).
   Indicatorul Link (Legătura) (LED-ul albastru) de pe subwoofer ar trebui să fie aprins.
   Daca indicatorul LINK nu este aprins in culoarea albastr, inseamna ca procesul de legare a esuat. Opriţi unitatea principalăși reliuti procesul de la pasul 2.
   Vá puteţi bucura de o calitate superioara a sunetului de la subwoofer-ul wireless, selectand efectul de sunet. (Consultati pagina 10)

• Inainte de mutarea sau instalarea aparatului, opri alimentareca cu energie si scoateci cabul din priză.
• Daca unitatea principală este oprita, subwoofer-ul wireless va fi in modul standby.si LED-ul STANDBY din partea frontală se va aprinde după ce indicatorul Link (legătura) (LED-ul verde) cliposte tamp de 30 de secunde.
• Dacautili un dispositiv care functioneazape aceaes frecventa (2,4GHz) cu systemul Soundbar in apropierea acestuia, ar putea aparea interferente care sa provoace intreruperea sunetului.
• Distança de transmisie a undei radio este de aproximativ 10 m, dar poate varia in functie de mediu de operare. Este posibil ca sistemas sa nu functioneze in cazul in care exista un perete din otel-beton sau metalic intre unitatea principala si modulul de receptie wireless, datorita faptului ca undele radio nu pot patrunde prin metal.
• Daca unitatea principală nu acceptă o conexiune wireless, urmați pași 1 - 5 din pagina anterioară pentru a re-seta conexiunea dintre unitatea principalăși subwoofer-ul wireless.

• Antena wireless de receptie este incorporaţă in subwoofer-ul wireless. Feriti aparatul de apăși umezeală.
• Pentru performante optime de audite, asigura-va cza zona din jurul subwoofer-ului wireless nu este bruiata de niciun object.

CONECTAREA LA UN TELEVIZOR

CONEXIUNI LA TELEVIZOR CU UN CABLU OPTIC (DIGITAL)

1. Conecta ti mufa OPTICAL IN (Audio) a systemului Soundbar la mufa OPTICAL OUT a televizorului.
2. Apasati butonul (Sursa) de pe panoul superior al aparatului sau butonul SOURCE de pe telecomanda pentru a selecta modul D.IN.

Auto Power Link

Dacă ați conectatSYSTEMIa un televizor printr-un cablu optic digital, setați functi de pornire automată la PORNIT, pentru ca systemul Soundbar sa pornescă automat cand porniti televizorul.

AUTO POWER LINK Afsaj
ACTIVAT	OFF - ANYNET+ / ON - POWER LINK
DEZACTIVAT	ON - ANYNET+ / OFF - POWER LINK

1. Conectaşi sistemul Soundbar Şi televizorul cu ajutorul unui cablu optic.
2. Apasati butonul (Sursa) de pe panoul superior al aparatului sau butonul SOURCE de pe telecomanda pentru a selecta modul D.IN.
3. Apasati butonul Anynet+ de pe telecomanda pentru a activa saudezactiva functia de pornire automatà.

• Functia Auto Power Link (Legatura de alimentare automata) ar putea sa nu fie activa, in functie de disposizitiv.

CONEXIUNI LA TELEVIZOR CU UN CABLU HDMI (DIGITAL)

1. Conecta un cablu HDMI (nu sunt furnizate) de la mufa de iesire HDMI OUT (TV-ARC) din spatele aparatului la mufa de intrare HDMI IN a televizorului.
2. Apasati butonul (Sursa) de pe panoul superior al aparatului Sau butonul SOURCE de pe telecomanda pentru a selecta modul D.IN.

• HDMI este o interfata care permite transmisia digitala a semnalului video si audio cu un singur conector.
• Dacă televizorul are un port ARC, conectăti cablul HDMI la portul HDMI IN (ARC).

• Daca este posibil, se recomanda utilizesa unui cablu HDMI fara miez. Daca utilizes a un cablu HDMI cu miez, alegeti unul cu un diametu sub 14mm.

• Functia Anynet+trebuie sa fie activata.

• Această functie nu este disponibla in situata in care cablul HDMI nu acceptă ARC.

TV SOUNDCONNECT

Puteti asculta sunetul de la televizor prin sistemas Soundbar connectat la un televizor Samsung care accepta functia TV SoundConnect.

1. Porniti televizorul si sistemul Soundbar.

Activati meniul televizorului.
Accesati setarile boxelor din fila "Sunet".
- Setati meniul "Adäugare dispositiv nou" la "Activat"

1. Apasati butonul (Sursa) de pe panoul superior al aparatului Sau butonul SOURCE de pe telecomanda pentru a selecta modul TV.
2. Pe televizor va aparea un mesaj prin care vi se solicità activarea functiei TV SoundConnect.
3. Selecta pentru a finaliza conectarea televizorului si a systemdului Soundbar適用and telecomanda.

Comutarea modului systemdului Soundbar de la TV la alt mod, incheie automat functia TV SoundConnect.
- Pentru a conecta sistemasl Soundbar la alt televizor, trebuie incheiata conxiunea existenta.
- Inchéati conexiunea cu televizorul curent, apoi mentineti apasat butonul de pe telecomanda timp de 5 secunde pentru a connecta alt televizor.

• Functia TV SoundConnect (SoundShare) este acceptata de unele televizoare Samsung lansate dupa 2012. Inainte de a incepe, verificati dacă televizorul acceptă functia TV SoundConnect (SoundShare). (Pentru detalii suplimentare, consulati manualul televizorului.)
  Dacă televizorul Samsung este lansat inainte de 2014, consultati meniul de setare SoundShare.

• Daca distanta dentre televizorși sistemul Soundbar depășeste 10 m, conxiunea ar putea fi instabila sa sunetul s-ar putea intrerupe. In această situatie, schimbati poțția televizorului sau a sistemului Soundbar astfel incat sa se afle in raza de acoperireși apoi restabiliti conexiunea prin TV SoundConnect.

• Zona de acoperire a functiei TV SoundConnect:

• Raza de imperechere recomandata: 2 m

• Raza de actiune recomandata: 10 m

• Butoanele Redare/Pauza, Urmator 山 Anterior de pe sistemul Soundbar sau de pe telecomanda acestua nu controlezao televizorul.

Deoarece semnalul HDMI este standardul superior de calitate, vei putea sa va bucurati de semnal video si audio superior, aça cum a fost creat initial de sursa digitală.

1. Conectaţi un cablu HDMI (nu sunt furnizate) de la mufa de intrare HDMI IN din spatele aparatului la mufa de iesire HDMI OUT a dispositivelor digitale.
2. Apasati butonul (Sursa) de pe panoul superior al aparatului sau butonul SOURCE de pe telecomanda pentru a selecta modul HDMI.

CABLU OPTIC SAU AUX

Această unitate este echipata cu o mufă pentru intrare opticași o mufă pentru intrare audio analogicași va oferă două modalitateș de connectare la un dispositiv extern.

CONEXIUNI

Cablu AUX

1. Conectati mufa AUX IN (Audio) a unitati la mufa AUDIO OUT a dispositivului sursa.
2. Apasati butonul (Sursa) de pe panoul superior al aparatului sau butonul SOURCE de pe telecomanda pentru a selecta modul AUX.

Cablu Optic

1. Conectati mufa OPTICAL IN (Audio) a unităti la mufa OPTICAL OUT a dispositivului sursă.
2. Apasati butonul (Sursa) de pe panoul superior al aparatului sau butonul SOURCE de pe telecomanda pentru a selecta modul D.IN.

USB

Puteti reda fiiere muzicale de pe dispositive de stocare USB cu ajutorul systemului Soundbar.

1. Conectati dispositivul USB la portul USB al aparatului.
2. Apasati butonul (Sursa) de pe panoul superior al aparatului Sau butonul SOURCE de pe telecomanda pentru a selecta modul USB.

3. USB va aparea pe ecran.

4. Conectarea sisternului Soundbar la disposizitivul USB este finalità.

5. Sistemul se opreste automat (Opire automata) dacn u a fost conectat niciun dispositiv USB mai mult de 15 de minute.

inaintedeconectareaunui disposizitivUSB

Acordati atentie urmatoarelor aspecte:

Dacnunui fier de pe un dispotiv USB depase 10 cactere, acesta nu va fi afiat pe afajul systemului Soundbar.
- Acest produs ar putea sā nu fie compatibil cu anumite tipuri de suporturi de stocare USB.
- Sunt acceptate sistemele de fisiere FAT16 si FAT32.

-Sistemul NTFS nu este acceptat.

• Conectati un dispositiv USB direct la portul USB al aparatului. In caz contrar, ar putea aparea probleme de compatibilitate USB.

• Nu conectati mai multe dispositive de stocare la aparat printr-un cititor de carduri multipl. Este posibil sa nu fonctioneze corect.

• Protocoalele PTP ale camerelor digitale nu sunt acceptate.

• Nu scoateti dispositivul USB in timp ce transferati fisiere.
• Fisierele muzicale protejate prin DRM (MP3, WMA) de pe un site web commercial nu pot fi redate.

• Hard disk-urile externe nu sunt acceptate.

• Telefoanele mobile nu sunt acceptate.

• Listă de compatibilitate:

Extensie Codec Rata de esantionare Rata de biti
*.mp3	MPEG 1 Layer1 32/44,1/48 ântre	32 ŋi 448 kbps
	MPEG 1 Layer2 32/44,1/48 ântre	32 ŋi 384 kbps
	MPEG 1 Layer3 32/44,1/48 ântre	32 ŋi 320 kbps
	MPEG 2 Layer3 16/22,05/24/32	44,1/48 ântre 8 ŋi 160 kbps
	MPEG 2,5 Layer3 8/11,025/12/1	6/22,05/24/32/44,1/48 ântre 8 ŋi 160 kbps
*.wma	Wave_Style_MSAudio1 - -
	Wave_Style_MSAudio2 - -
	WMA Professional Nu acceptă - -
*.wav	- 8 KHz ~ 192KHz	până la 8,8Mbps
*.ogg	- 8 KHz ~ 48KHz	-
*.flac	- 8 KHz ~ 192KHz	până la 5,6Mbps
*.m4a	Alac (Apple lossless Aero codec)	8 KHz ~ 192KHz
*.aif	Audio Interchange File Format	8 KHz ~ 192KHz

• Dacă pe un dispositiv USB sunt stocate mai multe foldereși fișiere, citirea ar putea dura.

MOD INTRARE

Apasati butonul (Sursa) de pe panoul superior al aparatului Sau butonul SOURCE de pe telecomanda pentru a selecta modul dorit.

Mod intrare Afișaj
Intrarea digitală optică	D.IN
Intrare ARC (HDMI OUT)
Intrare AUX	AUX
Intrarea HDMI	HDMI
Modul BLUETOOTH	BT
TV SoundConnect	TV
Modul USB	USB

-Dacă nu este emis semnal audio tempo de 15 de minute.

Modul AUX

-Dacă nu este conectat cablul AUX temp de 15 de minute.

• Dacă nu este apăsat niciun buton tamp de 8 ore când este conectat cablul AUX. (Funcția Auto Power Down poate fidezactivata numai in acest caz.)

Pentru dezactivarea functiei Auto Power Down, in modul AUX, mentineti apasat butonul II timp de 5 secunde

Pe afisaj apare ON - AUTO POWER DOWN / OFF - AUTO POWER DOWN.

BLUETOOTH

Puteti utilizes a dispositiv Bluetooth conectat la sistemas Soundbar pouru a va bucura de muzica stereo de inaltacalitate, faa cabluri!

CONNECTAREA SISTEMUL SOUNDBAR LA UN DISPOZITIV BLUETOOTH

Verificati dacă dispositivul Bluetooth acceptă căsti stereo compatibile Bluetooth.

1. Apasati butonul (Sursa) de pe panoul superior al aparatului sau butonul SOURCE de pe telecomanda pentru a selecta modul BT.
2. Pe afisajul frontal al systemului Soundbar va aparea BT READY.
3. Selectati meniul Bluetooth al dispositivului pe care doriti să-l conectati prin Bluetooth. (consultati manualul deutilizare al dispositivului Bluetooth)
4. Selectati " [Samsung] HW-Jxxxx" din lista.

Cand sismul Soundbar este conectat la un dispositiv prin Bluetooth, pe afisajul frontal va aparea [Numele dispositivului Bluetooth] BT.
- Numele disposzitivului poate fi afisat numai in limba engleză. Dacă numele nu este in limba engleză, pe ecran va apărea o linie de subliniere " _ ".
- Daca imperecherea dispositivului Bluetooth cu sistemas Ulnbar a esuat, stergei dispositivul ["Samsung] HW-Jxxxx" gasit de dispositivul Bluetooth si cautati din nou sistemas Ulnbar.

1. Redati muzica pe dispositivul conectat.

2. Puteti asculta muzica pe disposizitivul Bluetooth connectat prin sintemul Soundbar.
   In modul BT, functile Redare/Pauza/Umatar/Anterior nu sunt disponibile. Totusi, aceste functii sunt disponibile pe dispositivele Bluetooth care accepta AVRCP.

• Daca atunci cánd conectati un dispositiv Bluetooth vi se solicita un cod PIN, introduci < 0000> .
• Nu puteti impererechea mai multe dispositive Bluetooth simultan.
• Conexiunea prin Bluetooth va fi intrerupta cand sistemul Soundbar este oprit.

• Sistemul Soundbar ar putea sa nu caute sau sa nu se connecte corect la dispositive prin Bluetooth in urmatoarele situati:

• Daca in vecinataea systemdui Soundbar este un camp electric putemic.

• Daca sunt imperecheate simultan mai multe dispositive Bluetooth cu systemdul Soundbar.
• Daca dispositivul Bluetooth este oprit, nu este gasit pau nu fonctionează corect.

• Retinetti cai unele dispositive, cum sunt cuptoarele cu microunde, adaptoarele wireless LAN, lampile fluorescente si cuptoarele cu gaz, care utilizează aceeasi freventa ca si dispositivul Bluetooth pot cauza interferente.

• Sistemul Soundbar acceptă date SBC (44,1kHz, 48kHz).

• Conectati numai la dispositive Bluetooth care acceptă functia A2DP (AV).
• Nu puteti conecta sistemul Soundbar la un dispositiv Bluetooth care acceptă numai functția HF (Hands-free).
• După ce atîmperecheat systemd Soundbar cu un disposizitiv Bluetooth, dacă selectăti ["Samsung] HW-Jxxxx" dentre disposizitivele scanate deSYSTEM, systemd Soundbar va trece in modul BT.
• Disponibil numai dacă sistemas Ul Soundbar apare in lista de dispositive impereecheate prin Bluetooth. (Dispositivul Bluetooth Şi sistemas Ul Soundbar trebuie să fi fost impereecheate anterior.)
• Sistemul Soundbar va aparea intre dispositivele cautate pe dispositivul Bluetooth numai cand pe afisajul acestua este afisat BT READY.
• In modul TV SoundConnect, sistemas Soundbar nu poate fi impererecheat cu alt disposizitiv Bluetooth.

PENTRU DECONECTAREA DISPOZITIVULUI BLUETOOTH DE LA SISTEMUL SOUNDBAR

Puteti deconecta dispositivul Bluetooth de la sistemas Soundbar. Pour instruetiuni, consultati manualul deutilizare al dispositivului Bluetooth.

• Sistemul Soundbar va fi deconnectat.
• Cánd系統ul Soundbar este deconectat de la dispositivul Bluetooth, systemd Soundbar va afisa BT DISCONNECTED pe afisajul frontal.

DECONNECTAREA SISTEMULUI SOUNDBAR DE LA DISPOZITIVUL BLUETOOTH

Apasati butonul SOURCE de pe telecomanda sau butonul (Sursa) de pe panoul superior al aparatului pentru a trece din modul BT in alt mod sau a opri sistemul Soundbar.

Dispositivul Bluetooth conectat va astepta o anumită perioada de temp pentru un răspuns de la sistemasul Soundbar inainte de a intrerupe conexiunea. (Durata de deconnectare poate varia, în functie de dispositivul Bluetooth)

• In modul de conectare Bluetooth, conexiunea Bluetooth se va intrerupe dacă distanța dintré sistemul Soundbarși dispositivul Bluetooth depășeste 10 m.
  Soundbar se opreşte automat după 15 de minute în starea Ready.

Informatii supplimentare despre conexiunea Bluetooth

Bluetooth este o technologie care permite interconnectarea rapidă a disposizivelor compatibile Bluetooth printr-o conexiune fără fir, cu raza scurtă de actiune.

• Un dispositiv Bluetooth poate cauza zgomote sau defectiuni de fonctionare cand:

• O parte a corpului se afla in contact cu sistemul de transmisie/receptie al dispositivului Bluetooth sau al sistemului Soundbar.

• Este supus la variatae eletrice din cauza diverselor obstacole - pereti, colturi sau elemente de partitionare a birourilor.

• Este supus la interferente electrice din partea unor dispositive care functioneazape aceeaasi freventă - inclusiv echipamente medicale, cuptoare cu microunde si routere wireless LAN.

• Imperecheati systemd Soundbar cu disposizitivul Bluetooth de la o distanţa mica.

• Cu CAT distanţa+dentre aparatul Soundbar Şi disposizitivul Bluetooth este mai mare, cu atat calitatea sunetului devine mai slabă. Daca distanţa este mai mare decât raza de operare Bluetooth, conexiunea se va intrereupe.
• In zonele cu calitate scazută a receptiei, conexiunea Bluetooth ar putea sa nu fonctione corect.
• Conexiunea Bluetooth fonctionează numai că aparatul este in apropere unității centrale. Conexiunea va fi intreruptă automat, dacă distanța+dentre dispositive este mai mare decât raza de receptie. Chiarși in interiorul acesti raze de receptie, calitatea sunetului poate fi deteriorata de diverse obstacole - cum ar fi ușile Sau peretiții.

UTILIZAREA FUNCCTIEI NETWORK STANDBY ON

Functia Network Standby On este disponibilită dacă a fost stabilitate corect conexiunea wireless[intre disposizitivul intelligenti și sistemul Soundbar. Această functie pormește automatismul Systemul Soundbar când disposizitivul intelligentiincearcași se connecte la sistemul Soundbar prin Bluetooth sau Wi-Fi. Dacă sistemul Soundbar a fost pornit princonexiunea Bluetooth, modul său de intrare este setat automatistă BT. Pornirea sistemului Soundbar prin Wi-Fi esteposibila numai prin utilizarea aplicatiei. Pentru mai multe informatiții, consulțați manua!ul online.

1. Conectati dispositivul intelligent la sistemasul Soundbar.
2. Activati functi Network Standby On meningand apasat cel putin 5 secunde butonul de pe telecomanda systemului Soundbar. Puteti bezactiva functi meningand din nou apasat butonul cel putin 5 secunde.

• Disponibil numai dacă sistemas Soundbar este listat întré dispossitivele impereecheate cu disposizitivul intelligent. (Dispositivul intelligentișsystemul Soundbar trebuie să fi fost impereecheate anterior.)
• Sistemul Soundbar va aparea intre dispositivele cautate pe dispositivul intelligent numai cand pe afisajul acestua este afisat [BT READY] Sau [WiFi READY].
• In modul TV SoundConnect, systemd Soundbar nu poate fi imperecheat cu alt dispositiv intelligent.

Daca functia Network Standby On nu a functionat - Network Standby On estedezactivat.

• Conexiunea Wi-Fi la sistemas Ul Soundbar va fi intrerupta cnd este deconectat cablul de alimentare sau se intrerupe alimentarea. Porniti sistemul Soundbar si televizorul.

UTILIZAREA LEGÂTURII MULTIROOM LINK

După conectarea systemului Soundbar la un dispositiv intelligente prin aplicata Multiroom, puteti conecta wireless mai multe dispositive Samsung Multiroom.

INAINTE DE A INCEPE

Informazioni de bază despre comunicare

1. Cerinte: Router wireless, dispositiv intelligent
2. Routerul wireless trebuie connectat la internet.
3. Dispositivul intelligent trebuie conectat la router prin Wi-Fi.

INSTALLAREA APLICATIEI SAMSUNG MULTIROOM

Pentru autiliza systemul Soundbar, trebuie sa descarcai si sa instalati aplicata Samsung Multiroom din Google Play Sau App Store. Dupa ce instalati aplicata Samsung Multiroom, puteti reda muzica de pe dispositivul intelligent, de pe dispositive conectate si din alte surse de continut sau de la posturi radio prin internet.

Android sau iOS

Descarca pe dispositivul intelligent aplicata Samsung Multiroom din Google Play tau App Store.

• Cătare pe Market: Samsung Multiroom

sau

Accesarea aplicatiei Samsung Multiroom

Pentru a accesa aplicația Samsung Multiroom, atingeti pictografia aplicatiei Multiroom de pe disposizitivul intelligent.

CONECTAREA SISTEMULUI SOUNDBAR IN RETEA

Pe disposizitivul intelligent, selecta aplicata Samsung Multiroom.

Urmatij instruetiunile de pe ecranul disposizitivului intelligent.

Utilizati un cablu Cat 7("tip STP) pentru conexeune.

• Cablu izolat cu perechi torsadate

ACTUALIZAREA SOFTWARE

ACTUALIZAREA PRIN USB

Samsung ar putea oferi in viitor actualizari pentru firmware-ul systemdului Soundbar.

Daca este disponible oactualizare, putezi realiza actualiza firmware-ul prin conectarea unei unitata USB cu versiunea deactualizare firmware la portul USB al systemului Soundbar.

Daca exista mai multe fiiere de actualizare, trebuie sa le copiati individual pe dispositivul USB si sa leutilizati pe randpour aactualiza firmware-ul.

Accesati Samsung.com Sau contacta t central de asisten t a Telefonica Samsung pouru informa t i suplimentare despree descarcarea fiiserelor de actualizare.

1. Candi sismul Sounbar este oprit, conecta dispositivul de stocare USB pe care este salvat firwware-ul de actualizare la portul USB al systemului Soundbar.
2. Deconnectati cablul de alimentare, reconectati- i si porniti sistemul.

3. Porniti systemd Soundbar. Pe ecran apare UPDATE 山 actualizarea va incepe in 3 minute.

4. După finalizarea actualizări, sistemul Soundbar se opreșteși pornește automat.

Dacă nu este afișat mesajul UPDATE

1. Opriti systemul Soundbar, conectati dispositivul USB care contine fiierele de actualizare la portul USB al systemul i Soundbar.
2. Deconnectati cablul de alimentare, reconectati-1 si porniti sistemul.

• Introduciţi unitatea USB pe care este stocătă versiunea de upgrade al firmware-ului in portul USB al unității principale.
• Actualizarea firmaware-ului ar putea sa nu functioneze corect dacă fişierele audio acceptate de systemul Soundbar sunt memorate pe disposizitivul de stocare USB.
• Aveti grija sa nu deconecta sursa de alimentare Sau dispositivul USB in timpul instalarii actualizaril. Unitatea se va opri automat dupa instalarea actualizarii firmware-ului.

FUNCTII

• După actualizare, toate setările sunt resetate la valorile implicite din fabrica. Vă recomandam să notătă setările, pentru a le putea reimplementa după actualizare.

Retineti sa actualizarea firmware-ului reseteazăși conexiunea la subwoofer. Dacă o conexiune la subwoofer nu este restabilită automat după actualizare, consulțați pagina 14. Dacă procedura deactualizare a firmware-ului esquează, va recomandam sa formată unitatea USB in system FAT16și sa reçincerți.

• Nu formatati unitatea USB in format NTFS. Sistemul Soundbar nu acceptă sistemas de fișiere NTFS.
• In functie de producator, este posibil ca unele dispositive de stocare USB să nu fie acceptate.

ACTUALIZAREA AUTOMATA

Chiar dacă este oprit, sistemul Soundbar va verifica automat cele mai recente versiuni softwareși va continua actualizarea dacă este conectat la Internet.

• Sistemul Soundbar este configurat pentru una rula in mod implicit actualizarea automata.
• Pentru autiliza functia de actualizare automata, sistemul Soundbar trebuie sa fie conectat la Internet.
• Conexiunea Wi-Fi la sistemas Soundbar va fi intrerupta cánd este deconnectat cablul de alimentare sau se intrerupe alimentarea. Porniti sistemas Soundbar si televizorul.

DEPANARE

Inainte de a solicita service, verificati urmatoarele.

Unitatea nu poate fi pornita.

• Ati introdus corespunzător cablul de alimentare in przy?

Conectati cablul de alimentare la priză.

O functie nu opereazá cánd butonul este apásat.

• Există electricitate statică in atmosferă?

Scoateşi cablul de alimentare Şi reconnectati-l.

Nu este emis sunet.

• Functia Mut este activata?

→ Apasati butuul (Mut) pentru a anula functia.

Telecomanda nu fonctionează.

S-au consumat baterille?

Inlocui biateriile cu unele noi.

Ati conectat corespunzator televizorul?

Mutati maiaprope de unitate.

Conectarea TV SoundConnect (imperecherea cu televizorul) a esuat.

• Televizorul accepta functia TV SoundConnect?

Funcția TV SoundConnect este acceptă de unele televizioare Samsung lansate după 2012. Verificazioni dacă televizorul dvs. acceptă funcția TV SoundConnect.

• Versiunea firmware a televizorului estecea mai recentă?

Actualizati firmware-ul televizorului la ultima versiune.

• Resetati mod TV.si realizati din nou conexiunea.

Mentineti apasat temp de 5 secunde butonul pursuant a reseta conexiunea TV SoundConnect.

LED-ul rosu de pe subwoofer clipeste 日 subwooferul nu emite sunet.

• Este posibil ca subwooferul sa nu fie conectat la unitatea principală a systemdului.

Incercati sà conectati din nou subwooferul. (Consultati pagina 14)

Subwoofer-ul scoate zgomote 山 vibreaza.

• Incercati sā reglati vibratia subwooferului.

→ Apasati butonul WOOFER de pe telecomanda pentru a regla valoarea (intre -12, -6 si +6).

SPECIFICATI

Nume model		HW-J650 / HW-J651
GENERAL	USB		5V / 0,5A
	Greunate	Unitatea centrală	2,4 kg
		Subwoofer (PS-WJ650 / PS-WJ651)	6,8 kg
	Dimensiuni(L x l x l)	Unitatea centrală	1060,0 x 51,0 x 71,5 mm
		Subwoofer (PS-WJ650 / PS-WJ651)	452,0 x 335,0 x 154,0 mm
	Interval temperatură de funções are		+5°C la +35°C
	Interval umiditate de funções are		10 % la 75 %
AMPLIFIER	Putere deieșirenominală	Unitatea Centrală	40W/CH x 4, 8 OHM, THD=10%, 1KHz
		Subwoofer (PS-WJ650 / PS-WJ651)	160W, 3 OHM, THD=10%, 100Hz
	Raport semnal/zgomot (intrare analógica)		65 dB
	Separare (1kHz)		65 dB

• Designul, specificaile si ecranul aplicatiei pot fi modificate fara instiintare prealabila.

• Raportul semnal/zgomot, distorsiunile, separarea si sensibilitatea utilizabila au la bază masurători ce utilizează directive AES (Audio Engineering Society).

• Specificatie nominala

Samsung Electronics Co., Ltd i si rezerva dreptul de a modifica specificaile fara instiintare.

-Greutatea sdimensiunile sunt aproximative.

Pentru inatmati despre alimentarea cu energie electrica si consum, consultati eticheta atasata produsului.

• Precautii: Aparatul va reporni automat dacà setaṭi Wi-Fi/Ethernet la On (Pornit)/Off (Oprit).

Consum energetic total în stand-by (W) (Toate porturile de rețea sunt setate la “PORNIT”)		7,3W
Wi-Fi/Ethernet	Metodă de dezactivare port	Mentețeni apăsats butonul Wi-Fi SETUP de pe aparat timer de 30 de secunde pentru a seta rețeaua Wi-Fi/Ethernet la On (Pornit)/Off (Oprit).
Bluetooth	Metodă de dezactivare port	Mentețeni apăsats butonul SPK ADD de pe aparat timer de 30 de secunde pentru a seta functția Bluetooth la On (Pornit)/Off (Oprit).

• Pentru a trimite intrebärı sili solicitirere referitoare la software-ul open source, contactaSamsung prin e-mail ([e-mail]).

※ Notificare delicenta open source

Spotify Licenta

Software-ul Spotify este supus conditilor de licentiere ale unei companii terte, care pot fi accesate la această adresa: www.spotify.com/connect/third-party-licenses.

Pentru informatii suplimentare despree Spotify Connect, accesati www.spotify.com/connect

CE

Prin prezenta, Samsung Electronics, declară ca acest/system respectă cerintele de bazăși alte prevederi relevante ale Directivei 1999/5/EC.

Declarata oficiala de conformitate poate fi gasita la adresa http://www.samsung.com. Accesati Support (Asistenta) > Search Product Support (Cautare asistenta pentru produs) si introduciţi numele modelului.

Acest echipament poate fiutilizat in toate tärile din Uniunea Europeana

Acest echipament poate fiutilizat numai in interior.

SAMSUNG

Contactati centrele SAMSUNG WORLD WIDE

Daca avei intrebari sau comentarii referitoare la produsele Samsung, contacta centrul SAMSUNG pentru asistenta clientsi.

Area Contact Centre		Web Site
■ Europe
U.K.0330 SAMSUNG (7267864) www.samsung.com/uk/support
EIRE 0818 717100 www.samsung.com/e/support
GERMANY	0180 6 SAMSUNG bzw.0180 6 7267864* (*0,20 €/Anruf aus dem dt. Festnetz, aus dem Mobilfunk max. 0,60 €/Anruf)	www.samsung.com/de/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
ITALIJA 800-SAMSUNG (800.7267864) www.samsung.com/lt/support
SPAIN 00349 02172678 www.samsung.com/es/support
PORTUGAL 808 20 7267 www.samsung.com.pt/support
LUXEMBURG 261 03 710 www.samsung.com/support
NETHER-LAMDS	0900-SAMSUNG (0900-7267864) (€ 0,10/Min)	www.samsung.com/nl/support
BELGIUM 02-201-24-18		www.samsung.com/be/support(Dutch)www.samsung.com/be_fr/support(French)
NORWAY	815 56480	www.samsung.com/nc/support
DENMARK	70 70 19 70	www.samsung.com/dk/support
FINLAND	030-6227 515	www.samsung.com/fi/support
SWEDEN	0771 726 7864 (0771-SAMSUNG)	www.samsung.com/se/support
POLAND	801-172-678* lub [phone]* (koszt polaczenia wedlug taryfy operatora)	www.samsung.com/pl/support
HUNGARY	0680SAMSUNG (0680-726-786)0680PREMIUM (0680-773-648)	www.samsung.com/hu/support
SLOVAKIA	0800 - SAMSUNG (0800-726 786)	www.samsung.com/sk/support
AUSTRIA	0800-SAMSUNG (0800-7267864)[Only for Premium HA] 0800-366661[Only for Dealers] 0810-112233	www.samsung.com/at/support

[Dispositii privind eliminarea corecta a baterilor acestui produs]

(Aplicabil in tari cu sisteme de colectare separate)

Acest marcaj de pe baterie, de pe manualul de utilizesare sau de pe ambalaj indicafaptul ca bateriile acestui produs nu trebuie eliminate impreunau alte deseur menajere la sfarsitul cicluiu lor de viata.Daca suntmarcate,simbolurile chimiceHg,Csdau Pb indicafaptul cabateria confine mercur, cadmiu sau plumb peste nivelurile de referinta prevazute in Directiva CE 2006/66.

In cazul in care baterile nu sunt eliminate corespunzator, acesto substante pot fi daunatoare pentru sanatatea omului Sau pentru mediu.

In vederea protejarii resurselor naturale si a promovarii refolosirii materialelor, va rugam sa separati bateriile de celealte tipuri de deseuri si sa le reciclati prin intermediul systemului Gratisit de returnare a baterilor la nivel local.

Area Contact Centre		Web Site
SWITZER- LAND	0800 726 78 64 (0800-SAMSUNG)	www.samsung.com/ch/support (German) www.samsung.com/ch_fr/ support(French)
CZECH	800 - SAMSUNG (800-726786)	www.samsung.com/cz/support
	Samsung Electronics Czech and Slovak, s.r.o. V Parku 2343/24, 148 00 - Praha 4
CROATIA	072 726 786 www.samsung.com/hr/support
BOSNIA	055 233 999 www.samsung.com/support
MONTENE-GRO	020 405 888 www.samsung.com/support
SLOVENIA	080 697 267 (brezplačna števlíka) 090 726 786 (0.39 EUR/min) klicni center vam je na voljo od ponedeljka do petka od 9. do 18.ure.	www.samsung.com/si
SERBIA	011 321 6899	www.samsung.com/rs/support
BULGARIA	800 111 31, Белатна тelenфόнна Лимпа	www.samsung.com/bg/support
ROMANIA	08008 726 78 64 (08008 SAMSUNG) Apel GRATUIT	www.samsung.com/ro/support
CYPRUS 8009	4000 only from landline, toll free
GREECE	80111-SAMSUNG (80111 726 7864) only from land line ([phone] from mobile and land line	www.samsung.com/gr/support
LITHUANIA	8-800-77777	www.samsung.com/lt/support
LATVIA	8000-7267	www.samsung.com/lv/support
ESTONIA	800-7267	www.samsung.com/ee/support

Cum se elimina corect acest produs (Deseuri de echipamente eletrice si electronice)

(Aplicabil in tari cu sisteme de colectare separate)

Acest simbol de pe produs, accesorii si documentatie indicafaptul că produsul si accesorile sale electronice (incarcator,casti, cablu USB) nu trebuie eliminate impreună cu alte deşeurì menajere la finalul duratei lor deutilizare. Datfind ca eliminarea necontrolă a deşeurilor poate dauna mediuului inconjurator tau sanatàtii umane, va rugam sα separati aceste articole de alte tipuri de deşeurì si sa le reciclatai n mod responsabil, promovand astfel reutilizarea durabilă a resurselor materiaie.

Utilizatori i casnici trebuie sa-l contacte pe distribuitorul care le-a vandinut produsul sa sa se interese ze la autoritateile locale unde si cum pot sa duca aceste articole pentru a fi reciclate in mod ecologic.

Utilizatori commerciali trebuie să-şi contacte furnizorul să consulte termenii s condiţile din contractul de achizitie. Acest produs să accesorile sale electronicu nu trebuie eliminate impreună cu alte deşuri commerciale.

PbkoBODCTBO 3a noTpe6nteIa

Wireless Audio - Soundbar
