Tipo di prodotto	Soundbar con subwoofer wireless
Marca	Samsung
Modello	HWJ660
Dimensioni (L x A x P) - Unità principale	1060 x 51 x 71,5 mm
Dimensioni (L x A x P) - Subwoofer	452 x 335 x 154 mm
Peso - Unità principale	2,4 kg
Peso - Subwoofer	6,8 kg
Potenza di uscita - Unità principale	4 x 40 W (8 Ω, THD=10%, 1 kHz)
Potenza di uscita - Subwoofer	160 W (3 Ω, THD=10%, 100 Hz)
Connettività	HDMI (ARC), ingresso ottico, ingresso AUX, USB, Bluetooth, Wi-Fi
Formati audio supportati (USB)	MP3, WMA, WAV, OGG, FLAC, M4A, AIF
Funzioni principali	TV SoundConnect, Multiroom Link, Streaming musicale, Espansione audio surround, Bluetooth, HDMI ARC, Auto Power Link, DRC, modalità audio (Standard, Musica, Voce chiara, Sport, Cinema, Notte)
Alimentazione	Alimentatore (AC/DC), consumo in standby 7,3 W (tutte le porte di rete attive)
Temperatura di esercizio	da +5 a +35 °C
Umidità di esercizio	dal 10% al 75%
Manutenzione e pulizia	Scollegare prima della pulizia; utilizzare un panno morbido e asciutto. Non utilizzare prodotti chimici.
Sicurezza	Non esporre all'acqua o a calore eccessivo. Installare su una superficie stabile. Tenere le batterie fuori dalla portata dei bambini.
Accessori forniti	Telecomando (batteria CR2032 inclusa), cavi di alimentazione (x2), adattatore CC, cavo ottico, guida per fissaggio a parete
Garanzia e riparabilità	Contattare il servizio post-vendita Samsung. Nessuna parte riparabile dall'utente.

Domande frequenti - HWJ660 SAMSUNG

Come collegare la soundbar al mio televisore Samsung tramite TV SoundConnect?

Accendere il televisore e la soundbar. Sul televisore, andare nelle impostazioni audio e attivare "Aggiungi un nuovo dispositivo". Sulla soundbar, selezionare la modalità TV. Seguire le istruzioni a schermo per completare l'abbinamento.

Come abbinare il subwoofer wireless alla soundbar?

Normalmente, l'abbinamento è automatico. Se non lo è, spegnere entrambi i dispositivi. Sul subwoofer, premere il pulsante ID SET sul retro con un oggetto appuntito per 5 secondi (il LED blu lampeggia). Quindi, sul telecomando della soundbar, tenere premuto il pulsante Muto per 5 secondi (lo schermo mostra ID SET). Accendere la soundbar: il LED blu del subwoofer si accende fisso.

Posso utilizzare la soundbar con un televisore non Samsung?

Sì, tramite connessioni HDMI ARC, ottica o AUX. Per l'ARC, assicurarsi che il televisore e il cavo HDMI supportino l'ARC. La modalità TV SoundConnect è riservata ai televisori Samsung compatibili.

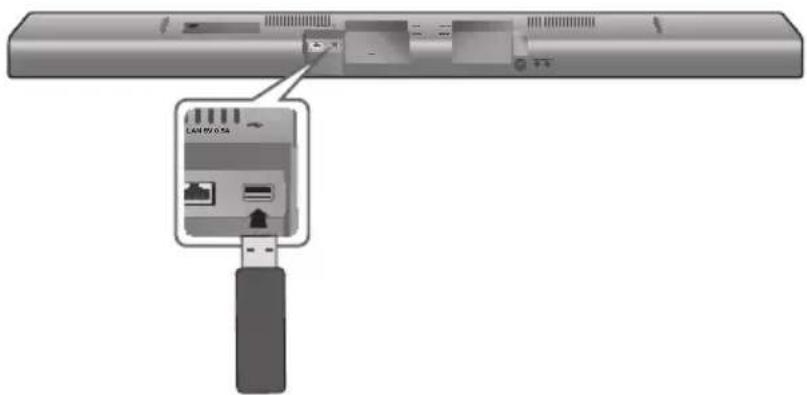

Come aggiornare il firmware della soundbar?

Scaricare l'aggiornamento dal sito Samsung su una chiavetta USB (formato FAT16/FAT32). Scollegare l'alimentazione, inserire la chiavetta nella porta USB, ricollegare l'alimentazione e accendere la soundbar. Lo schermo mostra UPDATE durante l'aggiornamento. Non scollegare durante il processo. Una volta terminato, il dispositivo si riavvia.

Il telecomando non funziona, cosa fare?

Controllare la batteria (CR2032); sostituirla se necessario. Assicurarsi di essere entro 10 metri dalla soundbar e che nessun ostacolo blocchi il segnale. Se il problema persiste, ripristinare il telecomando rimuovendo e reinserendo la batteria.

Come riprodurre musica dal mio smartphone in Bluetooth?

Sulla soundbar, premere il pulsante Source per selezionare la modalità BT (lo schermo mostra BT READY). Sul tuo smartphone, attivare il Bluetooth e cercare i dispositivi. Selezionare "[Samsung] HW-Jxxxx" nell'elenco. La connessione è stabilita; puoi quindi riprodurre la musica.

Quali formati di file musicali sono supportati tramite USB?

La soundbar supporta i formati MP3, WMA, WAV, OGG, FLAC, M4A (ALAC) e AIF. I file system supportati sono FAT16 e FAT32. NTFS non è supportato.

Cosa fare se l'audio è in ritardo rispetto all'immagine?

Utilizzare la funzione Audio Sync. Premere il pulsante SOUND CONTROL del telecomando, quindi regolare il ritardo audio da 0 a 300 ms con i tasti << / >>. Questa funzione non è disponibile in modalità USB, TV e BT.

Come installare la soundbar a parete?

Utilizzare la guida per fissaggio a parete fornita. Praticare fori nel muro adatti al tipo di muro, inserire i tasselli, quindi fissare i supporti murali sinistro e destro. Avvitare i supporti sulla soundbar, quindi agganciarla ai fissaggi. Assicurarsi che il muro possa sostenere il peso (2,4 kg per la soundbar). Lasciare uno spazio di almeno 5 cm sotto il televisore se montato.

Il subwoofer non emette alcun suono e il LED lampeggia in rosso, cosa fare?

Ciò indica che la connessione wireless è persa. Seguire la procedura di abbinamento manuale: premere ID SET sul retro del subwoofer, quindi tenere premuto il pulsante Muto del telecomando per 5 secondi. Fare riferimento alla domanda 2 per i dettagli.

MANUALE UTENTE HWJ660 SAMSUNG

Immagina le possibilità

Grazie per aver acquistato un prodotto Samsung. Per ricevere un servizio più complete, registrarare il prodotto all'indirizzo www.samsung.com/register

CARATTERISTICHE

Servizi di streaming musicae

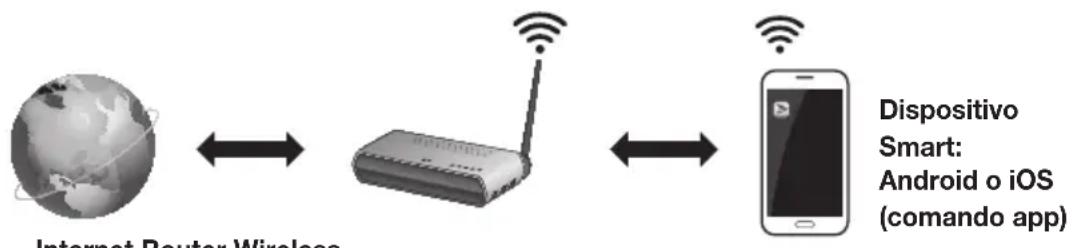

Grazie al supporto del Wi-Fi, la soundbar permette di immershersi nei propri brani musicali preferiti in modo simplice come non mai. Basta accedere all'app Samsung Multiroom per provare il meglio dei servizi di streaming musicae ad abbonamento disponibili su Internet.

Espansione audio surround

La funzione di espansione audio surroundaggiunge profondità e senso dello spazio al suono durante l'ascolto.

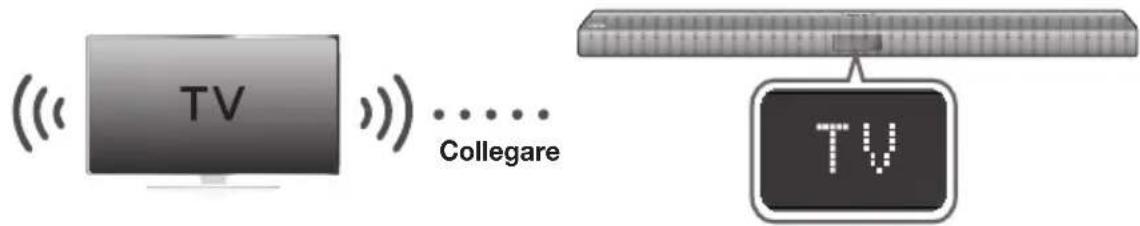

TV SoundConnect

Con TV SoundConnect è possibile collegare la TV e la soundbar fácilmente atraverso Bluetooth. L'assenza di fili posteriori tra la soundbar e la TV mette in risalto il design sottile e raffinato di entrambi i sistemi, mantenendo un aspetto pulito nell'ambiente in cui sono insertiti. É possible comandare fácilmente la soundbar e la TV da un unico telecomando per TV.

Condivisione delle sorgenti musicali (= Riproduzione Multiroom)

Con Multiroom Link controllare e condidere una sorgente musicae su più dispositivi audio dislocati in varie posizioni è facile. La app mobile controllinga da remoto il volume e la musica sulsystemaattraverso diversi dispositivi,fra cui la TV,la soundbar,ilsystemaHome Entertainment e illettore di dischi Blu-ray. Éosi possiblgodersi la musica che si desidera da dove si desidera.

HDMI

HDMI trasmette i segnali video e audio contemporaneamente e fornisce un'immagine più chiara. L'unità è inoltre dotata della funzione ARC che consente di ascoltare l'audio della TV dal Soundbar,attraverso un cavo HDMI. Questa funzione è disponibile solo se si collega I'unità ad un tevisore compatibile ARC.

Supporto host USB

Utilizzato la funzione host USB dell Soundbar è possibile collegare e riproduire file musicali da dispositivi di memorizzazione USB esterni come letteri MP3, memorie flash USB ecc.

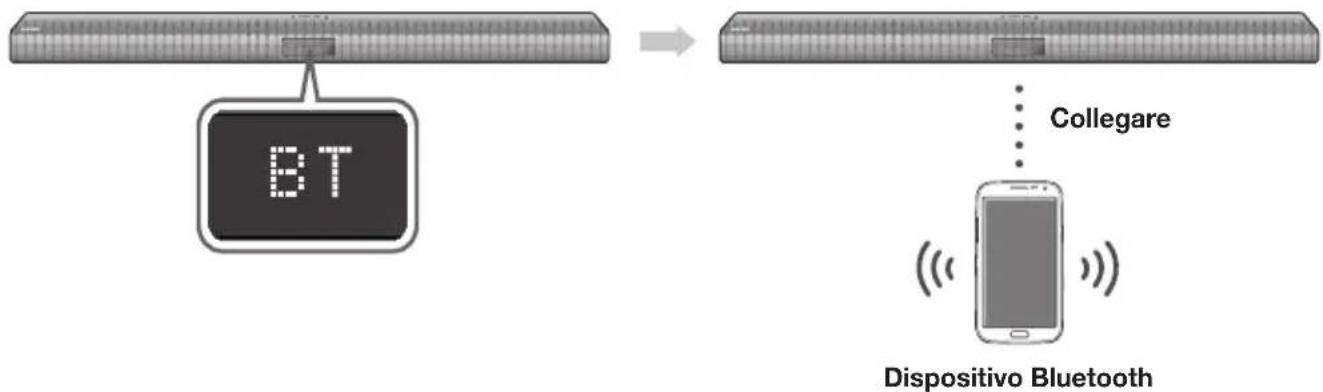

Funzione Bluetooth

É possibile collegare un dispositivo Bluetooth al Soundbar per ascoltare musica con audio stereo di alta qualità, tutto senza fili!

LICENZA

DOLBY DIGITAL

Prodotto su licenza di Dolby Laboratories. Dolby e il symbolo della dopbia D sono marchi di Dolby Laboratories.

dt2.0 Channel

Per i brevetti DTS, vedere http://patents.dts.com.
Prodotto su licenza di DTS Licensing Limited. DTS, il
simpolo, & DTS e il symbolo insieme sono marchi
registrati e DTS 2.0 Channel e un marchio di DTS, Inc. 念 DTS, Inc. Tutti i diritti riservati.

Hami

HDMI, HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi o marchi registrati di HDMI Licensing LLC negli Stati Uniti e in altri Paesi.

INFORMAZIONI SULLA SICUREZZA

NORME PER LA SICUREZZA

PER RIDURRE I RISCHI DI FOLGORAZIONE, NON RIMUOVERE IL COPERCHIO (O IL RETRO), ALL'INTERNO NON VI SONO PARTI RIPARABILI DALL'UTENTE. PER L'ASSISTENZA TECNICA FARE RIFERIMENTO A PERSONALE QUALIFICATO.

ATTENZIONE RISCHIO DIFOLGORAZIONE. NON APRIRE.			Questo symbolo indica la presenza, all'interno del prodotto, di tensioni pericolose che costituiscono un potenziale rischio di scosse elettriche.
			Questo symbolo indica istruzioni di particolare importanza per il prodotto.

AVVERTENZA: Per ridurre i rischi d'incendio e di scosse elettriche non esporre I' apparecchio a pioggia o umidità.

ATTENZIONE : PER EVITARE SCOSSE ELETTRICHE, INSERIRE CORRETTAMENTE E COMPLETAMENTE LA SPINA.

• Questo dispositivo delve essere sempre collegato ad una presa elettrica dotata di messa a terra di protezione.
• Per scollegare il disposativo nella rete elettrica, lo spinotto deve essere estratto nella presa, pertantoesso deve essere facilemente raggiungibile.

ATTENZIONE

• Non schizzare o sgocciolare liquidi sull'apparecchio. Non sistemare oggetti pieni di liquidi, come dei vasi, sull'apparecchio.
• Per spegnere completeness l'apparecchio, estrarre la spina di alimentazione nella presa di rete. Di seguenza, la spina di alimentazione deve essere facilemente e prontamente accessibile in qualsiasi momento.

PRECAUZIONI

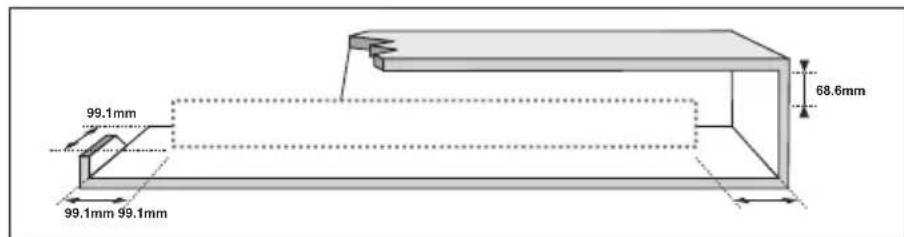

Verificare che le caratteristiche degli alimentatori CA presenti in casa corrispondano all'etichetta di identificazione posta sul retro del prodotto. Installare il prodotto orizzontalmente, su un supporto adeguato (mobile), verificando che vi sia spazio sufficiente per una corretta ventilazione 7 - 10 cm. Assicurarsi che le aperture di ventilazione non siano coperte. Non sistemare l'unità su amplificatori o altri dispositivi che possono diventare caldi. Questa unità è progettata per un uso continuo. Per spegnere completeness l'unità, scollegare il connettore CA alla presa di rete. Scollegare l'unità alla presa se si prevede di non utilizzarla per un periodo prolongato.

Durante i temporali, scollegare la spina di alimentazione alla presa. I picchi di alta tensione provocati dai fulmini potrebbero danneggiare l'unità.

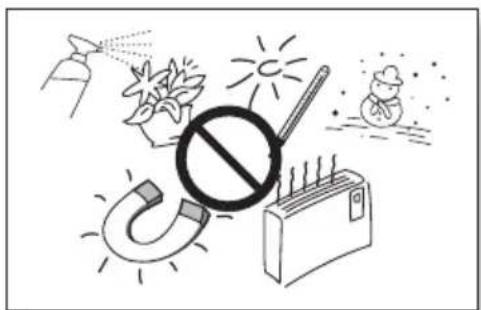

Tenere il prodotto lontano da fonti di umidità (ad es. vasi) e calore eccessivo (ad es. fuoco) o da apparetcchi che generano un forteCampo magnetico o elettrico. In caso di malfunzionamento dell'unità, scollegare il cavo di alimentazione alla presa di corrente. Il prodotto non è destinato all'uso industriale. Questo prodotto è destinato esclusivamente all'uso personale. Se il prodotto o il disco vengono conservati a basse temperature, potrebbe formarsi della condensa. Trasportando l'unità in inverno, attendere circa 2 ore prima di utilizzarla, in modo che ritorni a temperatura ambiente.

Non esporre l'unità alla luce diretta del sole o ad altre fonti di calore. Questo potrebbe causare il surriscaldamento e il malfunzionamento dell'unità.

Le batterie utilizzate con questo prodotto contengono sostanze chimiche dannose per l'ambiente. Non smaltirle con i comuni rifiuti domestici. Non gettare le batterie nel fuoco. Non cortocircuitare, smontare o surriscaldare le batterie. Una installation scorretta delle batterie può causare l'esplosione. Sostituire solo con batterie dello stesso tipo o equivalenti.

AVVERTENZA: NON INGERIRE LA BATTERIA, PERICOLO DI USTIONE CHIMICA, [Il telecomando fornito con] Il prodotto contiene una batteria a celle a bottone/moneta. L'ingestione della batteria a celle a bottone/moneta cui cause gravi usioni interne nell'arco di appena 2 ore e cui potare alla morte. Tenere le batterie nuove e cui utilizezate lontano alla portata

dei bambini. Se il vano della batteria non si chiude in modo sicuro, smettere di utilizzato il prodotto e tenerlo lontano alla portata dei bambini. Se si pensa che le batterie siano state inerite o introdotte in una parte del corpo, consultare immediatamente un medico.

SOMMARIO

2 PER COMINIARE

2 Caratteristica
3 Informazioni sulla sicurezza
6 Accessori forniti

7 DESCRIZIONI

7 Pannello Superiore / Anteriore
8 Pannello Posteriore / Inferiore
9 Telecomando

11 INSTALLAZIONE

11 Instalazione del suporto per montaggio a parete

11 Precauzioni per l'installazione
12 Installazione della staffaenzafare riferimento allaGuidaal'installazioneaparete
13 Smontaggio del supporto per montaggio a parete

14 COLLEGAMENTI

14 Collegamento del Subwoofer
16 Collegamento ad una TV
16 Collegamenti alla TV mediante cavo (digitale) Ottico

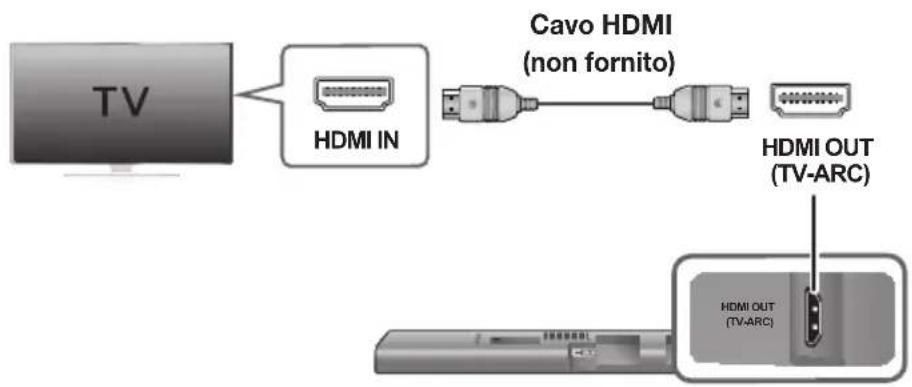

17 Collegamenti alla TV mediante cavo (digitale) HDMI
17 TV SoundConnect
19 Collegamenti ad un dispositivo esterno

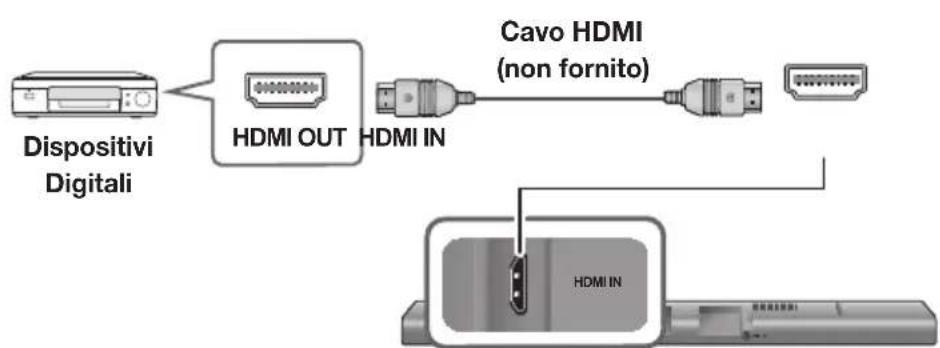

19 Cavo HDMI
19 Cavo Ottico a AUX

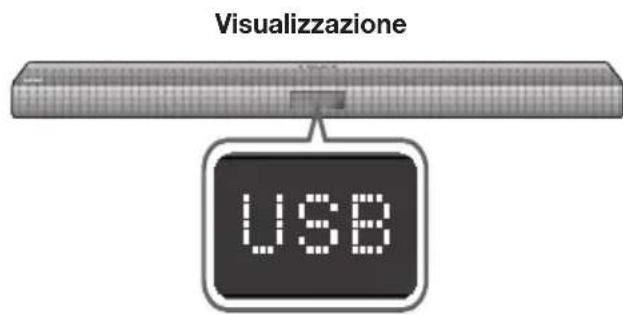

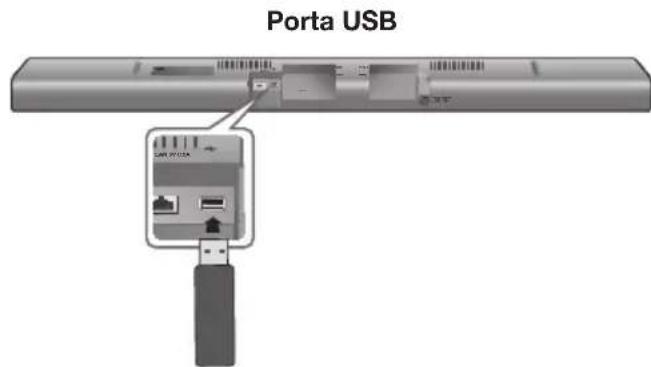

20 USB

22 FUNZIONI

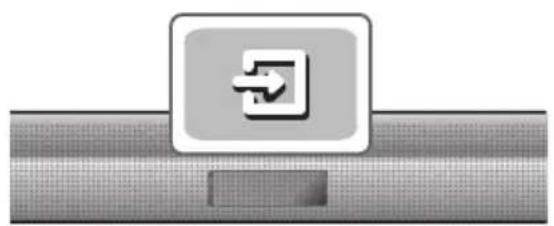

22 Modo di ingressso
23 Bluetooth
25 Utilizzo della funzione Network Standby On
25 Utilizzo della Multiroom Link
27 Aggiornamento del Software

29 RISOLUZIONE DEI PROBLEMI

29 Risoluzione dei problemi

30 APPENDICE

30 Specifiche

• Le figure e le illustrazioni del presente manuale utente sono fornite soltanto come riferimento. Possono diferire rispetto all'aspetto effettivo del prodotto.
• É possibile che vengano addebitate delle spese amministrative nei seguenti casi:

(a) I'uscita del tecnico in seguito a una chiamata non rileva difetti nel prodotto (ad es.nel caso l'utente abbia ommesso di leggere quello manuale utente).
(b) utente ha portato l'unità presso un centro di riparazione che non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere quello manuale utente).

• L'importo di tali spese aminatoriive verracomunicato all'utente prima di eseguire una visita adomicilio o un eventuale intervento di manutenzione.

ACCESSORI FORNITI

PRIMA DI LEGGERE IL MANUALE UTENTE

Osservare le seguenti indicazioni prima di leggere il manuale utente.

Iconeutilizzatenelmanuale

Icona Indicazione Definizione
!	Attenzione	Indica una situazione in cui una funzione non è attiva o in cui è possibile che le impostazioni vengano cancellate.
	Nota	Indica un suggerimento o un'istruzione nella pagina che aiutano a comprendere il funzionamento dell'unità.

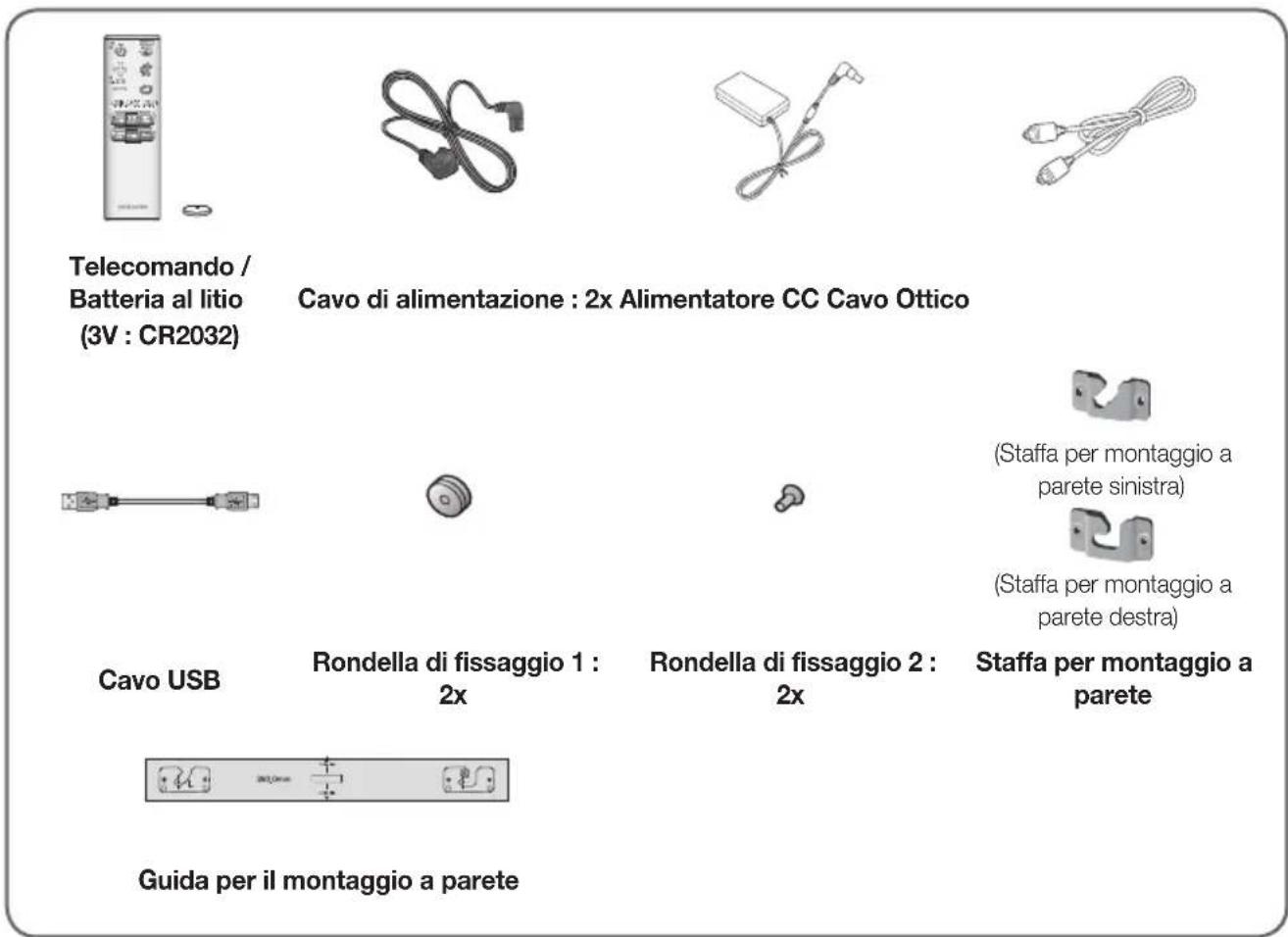

Controllare gli accessori forniti indicati di seguito.

• L'aspetto degli accessori cui si sono varie leggermente delle illustrazioni riportate sopra.
  Utilizzare il cavo USB dedicato per collegare i dispositivi USB esterni all'unità.

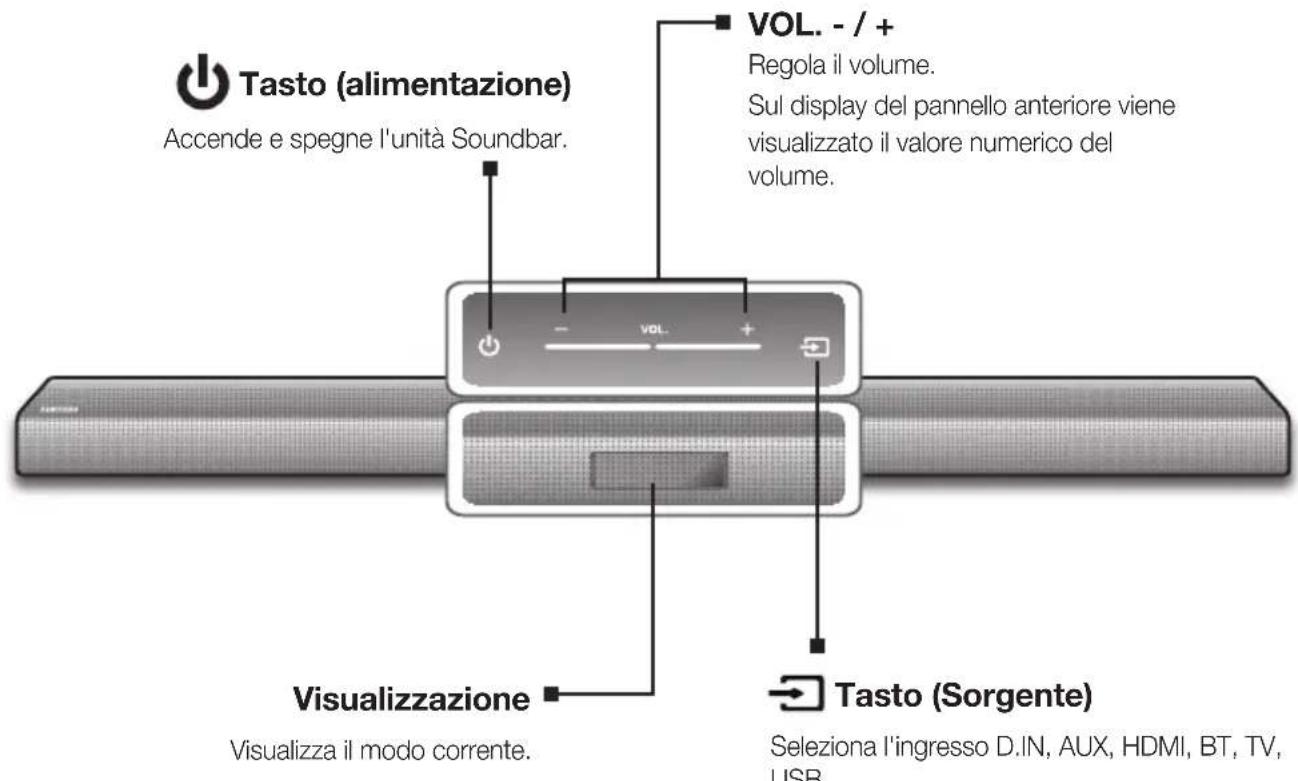

PANNELLO SUPERIORE / ANTERIORE

• Con l'unità accesa, se si tiene premuto il tasting (Sorgente) per più di 3 secondi, il tasting viene impostato per funzionare come (Mute). Per annullare l'impostazione del tasting (Mute), premere nuovamente il tasting (Sorgente) per più di 3 secondi.

• Quando si insertisce il cavo CA, il tasto di accensione diventa operativo in 4 - 6 secondi.
• Quando si accende l'unità vi è un ritardo di 4, 5 secondi prima che venga riproduotto il suono.
• Per attivare solo l'audio del Soundbar, disattivare i diffusori della TV nel menu di configurazione audio della TV. Vedere il manuale fornito con il tevisore.

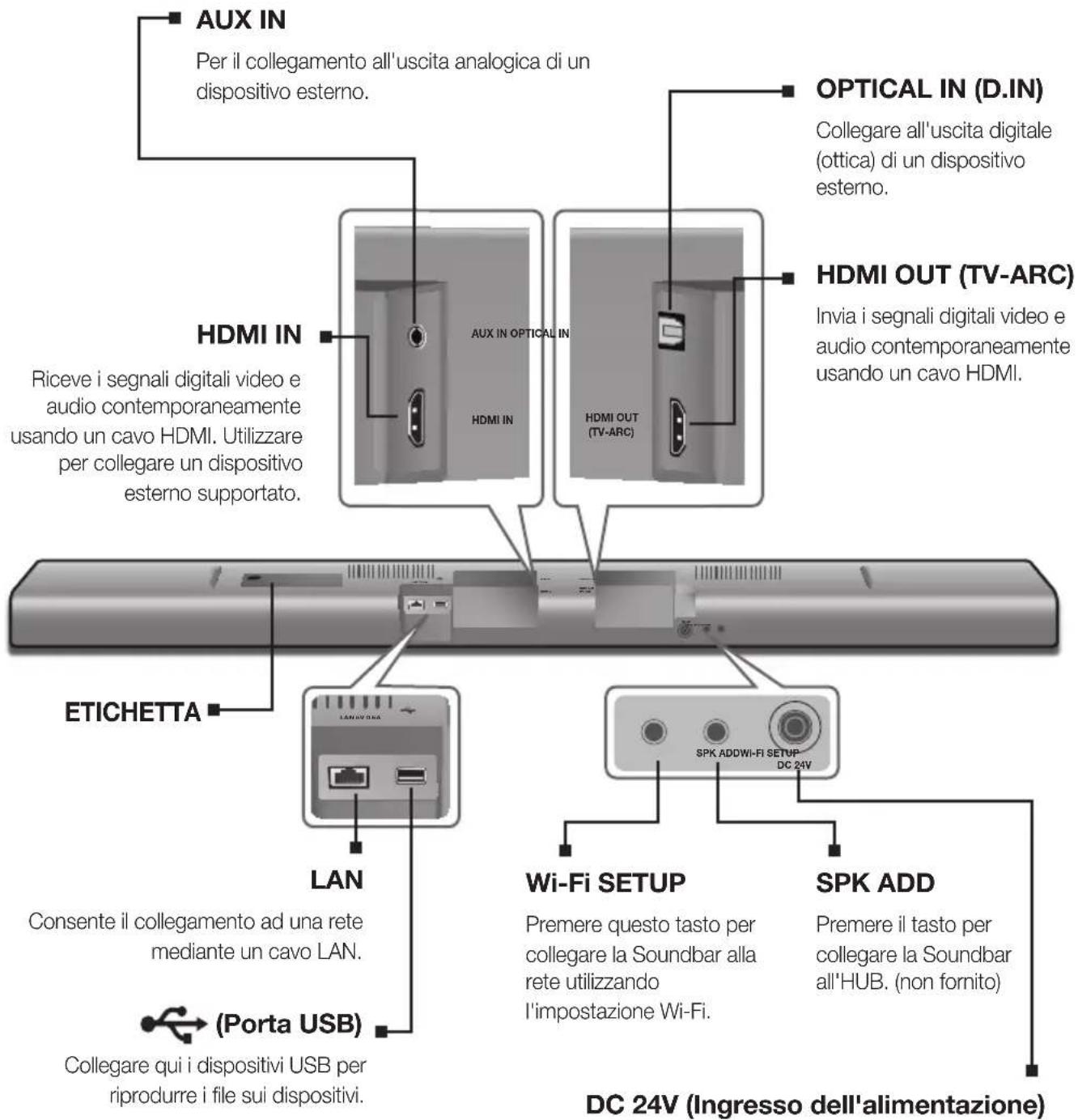

PANNELLO POSTERIORE / INFERIORE

Collegare l'alimentatore CC al connettore di alimentazione, quindi collegare la spina dell'alimentatore CA a una presa di rete.

• Tenere l'alimentatore CA alla spina quando lo si scollega alla presa di rete. Non tirare il cavo.
  Non collegare questa unità o altri componenti all'uscita CA finché non sono stati collegati tutti i componenti.
• Assicurarsi di appoggiare l'alimentatore di corrente CA/CC in piano su un ravolo o sul pavimento. Lasciandolo sarene infatti in modo che la presa di ingresso del cavo di alimentazione sia rivolto verso l'alto è possibile che vi penetrino acqua o sostanze estranee provocandone il malfunzionamento.

TELECOMANDO

SOURCE

Per selezionare una sorgente collegata al Soundbar.

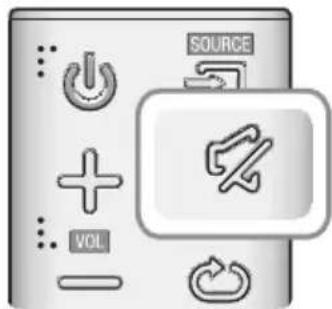

Mute

Premendo quello tasto è possibile azzerare il volume.
Premerlo di nuovo per riportare l'audio al livello precedente.

Ripeti

È possibile impostare la funzione Ripeti durante la riproduzione di un brano di musica da un dispositivo USB.

OFF - REPEAT : Annulla la riproduzione ripetuta.

TRACK - REPEAT: Per riproduire ripetutamente una traccia.

ALL - REPEAT : Per riproduire ripetutamente tutte le tracce.

RANDOM - REPEAT: Riproduce le tracce in ordine casuale. (Una traccia già riprodotta più essere rirprodotta nuovamente).

Avanzamento

Se sul dispositivo che si sta riproducendo sono presenti più file, premendo il tasting viene selezionato il file successivo.

SOUND CONTROL (*Utilizzare i tasti I<,>I per regolare il livello.)

Premere per selezionare TREBLE, BASS o AUDIO SYNC. Quindi utilizzato i tasti 山山 per regolare il volume degli alte e dei bassi da-3 a +3

Tenere premuto il tasto SOUND CONTROL per circa 5 secondi per regolare l'audio per agli banda di frequenza. è possibile selezionare 150Hz, 300Hz, 600Hz, 1,2KHz, 2,5KHz, 5KHz e 10KHz e agli opzione cui èssere regolata su un'impostazione compresa tra -6 e +6.

Se il Soundbar viene collegato a una TV digitale e le immagini non sono sincerionizzato con l'audio, premere i tasti di SOUND CONTROL per sincronizzare l'audio con le immagini. Utilizzare i tasti , per impostare il ritardo audio tra 0 ms e 300 ms. In modo USB, modo TV e modo BT, la funzione Audio Sync potrebbe non funzionare.

Anynet+

Premere il tasto Anynet+ per attivare o disattivare la funzione Anynet+. (Impostazione predefinita : Auto Power Link OFF, ON - ANYNET+ / OFF

• POWER LINK o OFF - ANYNET+ / ON - POWER LINK). La funzione

Anynet+ permette di controllare la Soundbar con il telecomando da una TV Samsung compatible Anynet+. La Soundbar deve essere collegata alla TVattraverso un cavo HDMI.

• Auto Power Link

Sincronizzza la Soundbar con una sorgente ottica collegataattraverso il jack ottico in modo che si accenda automaticamente quando si accende la TV. (Vedere a pagina 16)

É inottre possiblè attivare la funzione Wi-Fi SETUP tenendo premuto il tasto

Anynet+ del telecomando per piu di 7 secondi.

Soundbar è un nome proprietario di Samsung.
- Accendere la TV'utilizzando il telecomando.

Alimentazione

Accende e spegne l'unità Soundbar.

Volume

Regola il volume dell'unità.

Riproduzione/Pausa

Premere il tastingo per mettere in pausa temporaneamente la riproduzione del file. Premere nuovamente il tastingo per riproduire il file selezionato.

Riavolgimento

Se sul disposativo che si sta riproducendo sono presenti più file, premendo il tasto viene selezionato il file precedente.

SOUND EFFECT

É possibile selezionare i modi audio STANDARD (Suono Originale), MUSIC, CLEAR VOICE, SPORTS, MOVIE, e NIGHT MODE a seconda del tipo di sorgente da riproduire.

Selezionare il modo STANDARD per ascottare l'audio originale.

(S) SOUND

Surr. Soundaggiunge profondità e senso dello spazio al suono. Premendo il tasto () SOUND ripetutamente vengono visualizzate le impostazioni Surr.

Premere il tasting MUSIC per ascoltare una stazione radio Internet.

Ogni volta che si preme quello tasto, la Soundbar passa alla successiva stazione predefinita, riproduccendo a ciclo le 3 stazioni predefinite.

Perutilizzare la funzione STREAMING MUSIC,la Soundbar delve essere collegata alla rete. (Vedere a pagina 25)

DRC (Dynamic Range Control)

Consente di applicare il controllo gamma dinamica sull'audio Dolby Digital. Tenendo premuto il tasto STREAMING MUSIC, la funzione DRC (Dynamic Range Control) commuta tra ON e OFF.

WOOFER (* Utilizzare i tasti , per regolare il volume del woofer.)

Premere il tasto WOOFER. Quindi utilizzato i tasti 山山山 per regolare il volume del subwoofer da -12, -6 a +6.

É inottre possibile attivare la funzione SPK ADD della soundbar tenendo premuto il tasto WOOFER del telecomando per più di 5 secondi.

INSERIMENTO DELLE BATTERIE NEL TELECOMANDO

1. Utilizzare una moneta adatta per girare il coperchio della batteria del telecomando in senso antiorario e rimuoverlo come indicato nella figura in alto.

2. Inserire una batteria al litio da 3V. Inserire la batteria tenendo il polo positivo (+) rivolto verso l'alto Rimettere il coperchio alla batteria e allineare i segni 'I'uno accanto all'alto come indicato nella figura in alto.

3. Utilizzare una moneta adatta per girare il coperchio della batteria del telecomando in senso orario fino a battuta e fissarlo in sede.

INSTALLAZIONE DEL SUPORTO PER MONTAGGIO A PARETE

É possible utiliser la staffa per montaggio a parete per montare esta unità sulla parete.

T

PRECAUZIONI PER L'INSTALLAZIONE

Installare esclusivamente su una parete verticale.
- Per l'installazione, evitare luoghi con temperature o tassi di umidità elevati; in caso contrario la parete non è sostenere il peso dell'unità.
- Verificare la resistenza della parete. Se la parete non è sufficientemente robusta per sostenere l'unità, rinforzaria o installare l'unità su un'altra parete in grado di sostarne il peso.
Acquistare eutilizzare viti di fissaggio o sistemi di ancoraggio adeguati al tipo di parete (cartongesso, acciaio, legno, ecc.).

Se possibile, fissare le viti di supporto al telaio della parete.

Acquistare le viti di fissaggio a parete in base al tipo e allo spessore della parete su cui si intende installare la Soundbar.

-Diametro : M5

-Lunghezza : L 35 mm o superiore

• Collegare i cavi tra l'unità e i dispositivi esterni prima di installerla a parete.
  Assicurarsi che l'unità sua spenta e scollegata prima di effettuare l'installazione. Vi è il rischio di scosse elettriche.

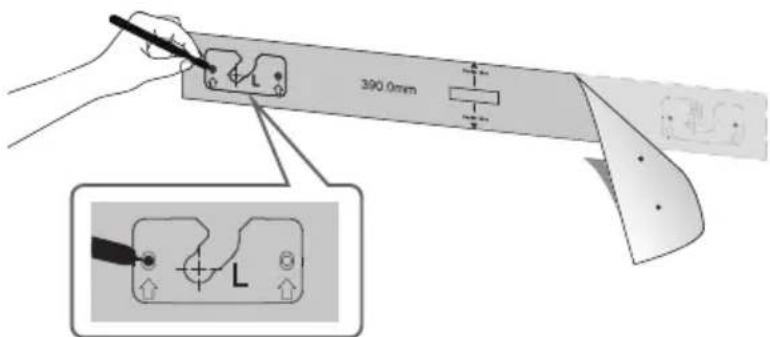

1. Posizione la guida per l'installazione contro la superficie della parete.

La guida per l'installazione deve essere parallela alla parete.

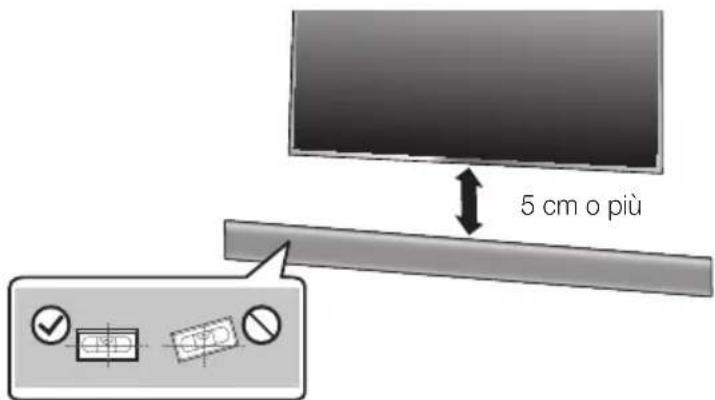

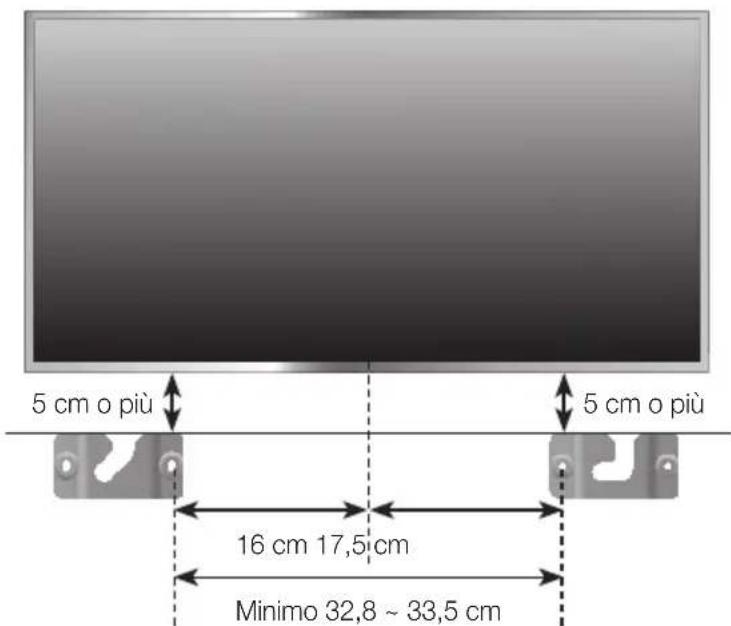

Se la TV è montata a parete, installare la soundbar almeno 5 cm al di sotto.

1. Contrassegnare con un pennarello sulla parete la posizione in cui verranno inserte le viti, quindi rimuovere la guida per l'installazione. Quindi praticare i fori in cui insertire le viti utilizzando una punta della dimensione appropriata.

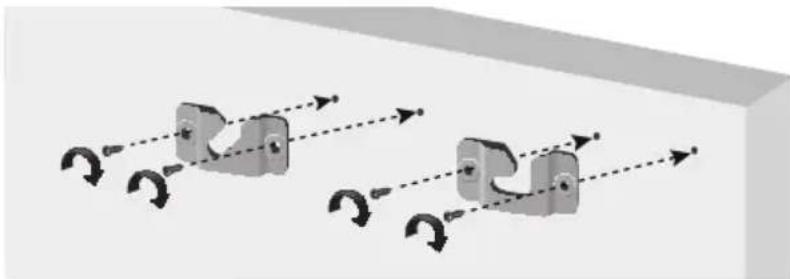

1. Fissare i supporti per montaggio a parete e le viti nelle posizioni contrassegnate.

I supporti sinistri e destri hanno diverse forme. Assicurarsi di posizionare correttamente.

Montaggio a parete della Soundbar

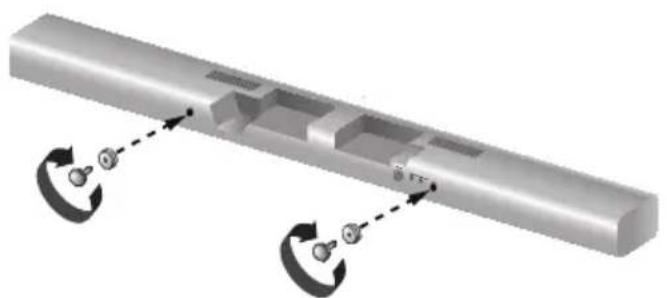

1. Fissare le due viti del supporto in corrispondenza dei fori sinistro e destro sul retro del corpo principale della soundbar.

• Inserire il cavo USB nel retro della soundbar prima di installarla a parete.

• Inserire le viti del supporto sul retro della soundbar nelle scanalature delle staffe. Per un'installazione sicura, accertarsi di inserire le viti del supporto fino in fondo alle scanalature.

INSTALLAZIONE DELLA STAFFA SENZA FARE RIFERIMENTO ALLA GUIDA ALL'INSTALLAZIONE A PARETE

1. Posizione la Staffa per montaggio a parete sinistra sulla superficie della parete desiderata, paralleamente al pavimento come indicato in alto. Contrassegnare la posizione dei fori per le viti sulla parete. Praticare i fori nei punti contrassegnati.
2. Far combaci e fori della staffa sinistra con i fori praticati nella parete, quando avvitre la vite nel foro dell'estremita correspondente. Serrare la vite fino a fissarla saldamente alla parete.
3. Posizione la Staffa per montaggio a parete destra sulla superficie della parete desiderata, paralleamente al pavimento e allineata alla Staffa per montaggio a parete sinistra come indicato in alto. Contrassegnare la posizione dei fori per le viti sulla parete. Praticare i fori nei punti contrassegnati.
4. Far combaciare i fori della staffa destra con i fori praticati nella parete, quindi avvitare la vite nel foro dell'estremita correspondente. Serrare la vite fino a fissarla saldamente alla parete.
   Se si desidera montare le staffe sotto la TV, assicurarsi di posizionarle 5 o più centimetri除去 la TV e di allinearle al centro della TV come indicate in alto.
5. Inserire le viti nei restanti fori, quindi serrarle.

SMONTAGGIO DEL SUPPORTO PER MONTAGGIO A PARETE

1. Tirare la soundbar versus l'alto come molto como lostrato nella figura per staccarla dal supporto per montaggio a parete.

Distacco della Soundbar alla staffa per il montaggio a parete

Non aggrapparsi all'unità installata ed evitare di sottoporla ad urti o di farla cadere.
Fissare saldamente l'unità alla parete in modo che non cada. Cadendo, potrebbe provocare lesioni o danneggiarsi.
- Quando l'unità viene installata su una parete, assicurarsi che i cavi di connessione non possano essere tirati da bambini, rischiando di farla cadere.
- Per garantire prestazioni ottimali nell'installazione a parete, installare il systema di diffusori almeno 5 cm nelle sulla TV, se la TV è montato sulla parete.
Per motivi di sicurezza, se si non monta l'unità a parete, installarla su una superficie stabile e in piano da cui sua improbabile che cada.

Non collegare il cavo di alimentazione di quello prodotto o del tevisore alla presa di corrente finché non sono stati collegati tutti i componenti.
- Prima di spostare o installare il prodotto, spegnere l'apparecchio e staccare il cavo di alimentazione.

L'unità principale e il subwoofer si collegano automaticamente (in modo wireless) quando vengono accesi.

• Quando il collegamento è completato, il LED blu nel subwoofer smette di lampeggiare.

L'ID di collegamento del subwoofer è preimpostato dal produttore; l'unità principale e il subwoofer si collegano automaticamente (in modo wireless) quando vengono accesi. Se la spia di Link non si accende quando l'unità principale e il subwoofer vengono attivati, impostare l'ID seguendo la procedura in basso.

1. Inserire i cavi di alimentazione dell'unità principale e del subwoofer in una presa di corrente.
2. Premere il tasto ID SET sul retro del subwoofer con un piccolo oggetto appuntito per 5 secondi.

La spia STANDBY si spegne e la spia LINK (LED blu) lampeggia.

1. Quando I'unita principale è spenta (in modo STANDBY), tenere premuto (Mute) sul telecomando per 5 secondi.
2. Sul display della Soundbar viene visualizzato il messaggio ID SET.

3. Per eseguire il collegamento, accendere l'unità principale nelle LED blu del subwoofer lampeggia.

4. A dato punto l'unità principale e il subwoofer dovrebbero essere collegati.
   La spia di collegamento (LED blu) sul subwoofer delve essere accesa.
   Se la spia Link blu non è fissa, il processo di collegamento non è riuscito. Spagnere l'unità principale e ripetere la procedura dal passo 2.

5. É possible ottener un suono miglioré dal subwoofer wireless selezionando l'effetto sonoro. (Vedere pagina 10)

• Prima di spostare o installare il prodotto, spegnere l'apparecchio e staccare il cavo di alimentazione.
• Se l'unità principale viene spenta, il subwoofer wireless passa al modo standby e il LED STANDBY nella parte anteriore si accende 30 secondi dopo che la spia Link (LED blu) ha iniziato a lampeggiare.
• Se vicino alla Soundbar si utilizza un dispositorio che utilizes la stessa frequenza (2,4GHz) della Soundbar, l'interferenza può provocare un'interruzione del suono.
• La distanza di trasmissione delle onde radio è di circa 10 m, ma può variarare a seconda dell'ambiente di utilizzato.

In presenza di una parete in cemento armato oppure metallica fra l'unità principale e il modulo ricevitore wireless, ilsystema potrebbe non funzionare in quanto l'onda radio non è in grado di penetrare il metallo.

• Se l'unità principale non dispone di una connessione wireless, seguire i passi da 1 a 5 della pagina precedente per resettare la connessione tra l'unità principale e il subwoofer wireless.

L'antenna ricevente wireless è integrata nel subwoofer wireless. Tenere l'unità lontana da acqua o umidità.
- Per garantire prestazioni di ascolto ottimali, assicurarsi che l'area attorno al subwoofer wireless sia libera da ostruzioni.

1. Collegare OPTICAL IN (Audio) della Soundbar al jack di OPTICAL OUT della TV.
2. Premere il tasto (Sorgente) sul pannello superiore dell'unità principale o il tasto SOURCE del telecomando per selezionare il modo D.IN.

Auto Power Link

Se l'unità principale è stata collegata a una TV con un cavo ottico digitale, attivare la funzione di accensione automatica affinché la Soundbar si accenda automaticamente quando si accende la TV.

AUTO POWER LINK Visualizzazione
ON	OFF - ANYNET+ / ON - POWER LINK
OFF	ON - ANYNET+ / OFF - POWER LINK

1. Collegare la Soundbar e la TV ad un cavo ottico.
2. Premere il tasto (Sorgente) sul pannello superiore dell'unita principale o il tasto SOURCE del telecomando per selezione il modo D.IN.
3. Premere il tasto Anynet+ del telecomando per attivare e disattivare la funzione Auto Power Link.

• A seconda del dispositivo collegato, la funzione Auto Power Link potrebbe non essere attiva.

COLLEGAMENTI ALLA TV MEDIANTE CAVO (DIGITALE) HDMI

1. Collegare un cavo HDMI (non fornito) tra il connettore HDMI OUT (TV-ARC) sulla parte posteriore del prodotto e il connettore HDMI IN della TV.
2. Premere il tasto (Sorgente) sul pannello superiore dell'unità principale o il tasto SOURCE del telecomando per selezionare il modo D.IN.

HDMI e un'interfaccia che consente la trasmissione di dati audio e video digitali usando un solo connettore.
- Se la TV è dotata di porta ARC, collegare il cavo HDMI alla porta HDMI IN (ARC).
- Si raccomanda di utilizzato un cavo HDMI nella sua anima in ferrite se possibile. Se si utilizza un cavo HDMI con una anima in ferrite, il diametro deve essere inferiore a 14 mm.

• Anynet+ delve essere attivato.
• Questa funzione non è disponibile se il cavo HDMI non supporta ARC.

TV SOUNDCONNECT

É possible ascoltare l'audio della TV atraverso il Soundbar collegandolo a una TV Samsung che supporta la funzione TV SoundConnect.

1.Accendere la TV e il Soundbar.

Attivare il menu della TV.
Passare alle impostazioni del diffusore nella scheda "Audio".
Impostare il menu "Aggiungi nuovo dispositivo" su "On".

1. Premere il tasto (Sorgente) sul pannello superiore dell'unità principale o il tasto SOURCE del telecomando per selezionare il modo TV.
2. Sulla TViene visualizzato un messaggio in cui si chiede se attivare la funzione TV SoundConnect.
3. Selezionare < Si> per collegare la TV e la Soundbar utilizing il telecomando della TV.

• Se sul Soundbar si passa dal modo TV a un altro modo, TV SoundConnectiene terminato automaticamente.
• Per collegare il Soundbar a un'altra TV, la connessione esistente delve essere terminata.
• Terminare la connessione alla TV esistente, quando premere il tasto del telecomando per 5 secondi per collegarsi a un'altra TV.

• La funzione TV SoundConnect (SoundShare) è supportata da alcune TV Samsung commercializzate a partire dal 2012. Controllare se la TV supporta la funzione TV SoundConnect (SoundShare) prima di cominciare. (Per ulteriori informazioni, videere il manuale utente della TV).
• Se la TV Samsung è stata commercializzata prima del 2014, controllare il menu delle impostazioni SoundShare.

• Se la distanza tra la TV e il Soundbar supera 10 m, è possible che la connessione non sia stabile o che l'audio proceda a scatti. In quello caso, riposizioneare la TV o il Soundbar in modo che si trovino entro il raggio d'azione, quando ristabilire la connessione TV SoundConnect.

• Raggio d'azione di TV SoundConnect

• Raggio di connessione raccomandato: entro 2 m

• Raggio d'azione raccomandato: entro 10 m

• I tasti di riproduzione / pausa, avanti e indietro sulla Soundbar o sul telecomando della Soundbar non comandano la TV.

COLLEGAMENTI AD UN DISPOSITIVO ESTERNO

T

CAVOHDMI

HDMI e un'interfaccia standard digitale per eseguire il collegamento a dispositivi quali tevisori, proiettori, lettori DVD, letteri Blu-ray, set-top box e altri.

Poiché l'HDMI trasmette un segnale digitale di massima qualità, si ottiene una qualità audio e video di livello superiore, pari a quella creata in origine nella sorgente digitale.

1. Collegare un cavo HDMI (non fornito) tra il connettore HDMI IN sulla parte posteriore del prodotto e il connettore HDMI OUT dei dispositivi digitali.
2. Premere il tasto (Sorgente) sul pannello superiore dell'unità principale o il tasto SOURCE del telecomando per selezionare il modo HDMI.

CAVO OTTICO O AUX

L'unità è dotata di un jack di ingressso digitale ottico e di un jack di ingressso analogico audio, offrendo due possibilità di collegamento a un dispositivo esterno.

COLLEGAMENTI

Cavo AUX

1. Collegare AUX IN (Audio) sull'unità principale al jack di AUDIO OUT del dispositivo sorgente.
2. Premere il tasto (Sorgente) sul pannello superiore dell'unita principale o il tasto SOURCE del telecomando per selezionare il modo AUX.

Cavo Ottico

1. Collegare OPTICAL IN (Audio) dell'unità principale al jack di OPTICAL OUT del dispositivo sorgente.
2. Premere il tasto (Sorgente) sul pannello superiore dell'unità principale o il tasto SOURCE del telecomando per selezionare il modo D.IN.

USB

E possible riproduire i file musicali memorizzati su dispositivi di memorizzazione USB atraverso la Soundbar.

1. Collegare il dispositivo USB alla porta USB del prodotto.

2. Premere il tasto (Sorgente) sul pannello superiore dell'unita principale o il tasto SOURCE del telecomando per selezionare il modo USB.

3. Sul display viene visualizzato USB.

4. Il collegamento del Soundbar al dispositivo USB è completato.

5. Si spegne automaticamente (Spegnimento automatico disattivato) se per più di 15 minuti non viene collegato nessun dispositorio USB.

Prima di collegare un disposativo USB

Tenere presente quando segue:

Se il nome di un file presente su un dispositivo USB supera i 10 caratteri, non viene visualizzato sul display della Soundbar.
- Questo prodotto più non essere compatibile con alcuni tipi di supporto di memorizzazione USB.
- Sono supportatil file system FAT16 e FAT32. -II file system NTFS non è supportato.
- Collegare un dispositivo USB direttamente alla porta USB del prodotto. In caso contrario può verificarsi un problema di compatibilità USB.
Non collegare più dispositiivi di memorizzazione al prodottoattraverso unlettore multischede.Potrebne non funzionare correttamente.

I protocoli PTP per videocamere digitali non sono supportati.
Non rimuovere il dispositorio USB nelle traferendodei file.
I file musicali protetti da DRM (MP3, WMA) provenienti da un site Web commerciale non possono essere riprodotti.

Gli HDD esterni non sono supportati.
- I telefoni cellulari non sono supportati.
- Elenco della compatibilità:

Estensione	Coded Frequenza di campionamento	Velocità di trasmissione
*.mp3	MPEG 1 Layer1 32/44,1/48 32 ~ 448 kbps
	MPEG 1 Layer2 32/44,1/48 32 ~ 384 kbps
	MPEG 1 Layer3 32/44,1/48 32 ~ 320 kbps
	MPEG 2 Layer3 16/22,05/24/32/44,1/48 8 ~ 160 kbps
	MPEG 2,5 Layer3 8/11,025/12/16/22,05/24/32/44,1/48 8 ~ 160 kbps
*.wma	Wave_Channel_MSAudio1 - -
	Wave_Channel_MSAudio2 - -
	WMA Professional Senza supporto -
*.wav	- 8 KHz ~ 192 KHz ~ 8,8 Mbps
*.ogg	- 8 KHz ~ 48 KHz	-
*.flac	- 8 KHz ~ 192 KHz ~ 5,6 Mbps
*.m4a	Alac (Apple lossless Audo codec)	8 KHz ~ 192 KHz ~ 1 Mbps
*.aif	Formato file di scambio audio	8 KHz ~ 192 KHz ~ 4,4 Mbps

Se il dispositivo USB contiene troppi file e cartelle, lalettura potrebberichiedere un po'di tempo.

MODO DI INGRESSO

Premere il tasto (Sorgente) sul pannello superiore dell'unità principale o il tasto SOURCE del telecomando per selezionare il modo desiderato.

Modo di ingressso Visualizzazione
Ingresso ottico digitale Ingresso ARC (HDMI OUT)	D.IN
Ingresso AUX	AUX
Ingresso HDMI	HDMI
Modo BLUETOOTH	BT
TV SoundConnect	TV
Modo USB	USB

FUNZIONE AUTO POWER DOWN

L'unità si spegne automaticamente nei seguenti casi:

• Modo D.IN/HDMI/BT/TV/USB/ARC

-In assenza di segnale audio per 15 minuti.

• Modo AUX

-Se il cavo AUX non è collegato per 15 minuti.

Se non vengono azionati dei TASTI per 8 ore con cavo AUX collegato. (La funzione Auto Power Down po è essere disattivata soltanto in quel caso.)

Per disattivare la funzione Auto Power Down, in modalità AUX tenere premuto il pulsante II per 5 secondi.

Sul display viene visualizzato ON - AUTO POWER DOWN / OFF - AUTO POWER DOWN.

BLUETOOTH

É possibile collegare un dispositivo Bluetooth al Soundbar per ascoltare musica con audio stereo di alta qualità, tutto sono. alla!.

PER COLLEGARE L'SOUNDBAR A UN DISPOSITIVO BLUETOOTH

Verificare che il dispositivo Bluetooth supporti la funzione di auricolare stereo compatible con Bluetooth.

1. Premere il tasto (Sorgente) sul pannello superiore dell'unità principale o il tasto SOURCE del telecomando per selezionare il modo BT.
2. Sul display anteriore della Soundbar viene visualizzato BT READY.
3. Selezionare il menu Bluetooth sul dispositivo Bluetooth da collegare. (Vedere il manuale utente del dispositivo Bluetooth)

4. Selezionare " [Samsung] HW-Jxxxx" dall'elenco.

5. Quando il Soundbar è collegato al dispositivo, sul display frontale viene visualizzato [Nome del dispositivo Bluetooth] → BT.
   Il nome del dispositivo pue essere visualizzato soltanto in inglese. Se il nome non è in inglese viene visualizzato un underscore " _ ".
   Se il dispositivo Bluetooth non riesce a stabilire il collegamento con l'Soundbar, eliminare il precedente "[Samsung] HW-Jxxxx" trovato dal dispositivo Bluetooth e cercare nuovamente l'Soundbar.

6. Riproduire la musica sul dispositivo collegato.

7. É possibl esacoltare la musica riprodotta sul dispositivo Bluetooth collegato atraverso il systema Soundbar.

8. Nel modo BT, le funzioni Riproduzione / Pausa / Avanti / Indietro non sono disponibili. Queste funzioni sono tuttavia disponibili nei dispositivi Bluetooth che supportano AVRCP.

Se, al collegamento di un dispositivo Bluetooth, viene richiesto il codice PIN, inserire < 0000>
- É possible collegare un solo dispositiivo Bluetooth per volta.
- La connessione Bluetooth viene terminata quando il Soundbar viene disattivato.

• possible che il Soundbar non sia in grado di eseguire la ricerca Bluetooth o di effettuare la connessione correttamente nei seguenti casi:

• In presenza di un forte Campo elettrico attorno all'Soundbar.

• Se vi sono più dispositiivi Bluetooth collegati contemporaneamente all'Soundbar.

• Se il dispositivo Bluetooth è spento, non è presente o è difettoso.

• Tenere presente che tutti i dispositivi come forn i microonde, adattatori LAN wireless, luci a fluorescenza e fornelli a gas utilizzato la stessa gamma di frequenza del dispositivo Bluetooth, con possibili interferenze elettriche.

• Il Soundbar supporta i dati SBC (44,1kHz, 48kHz).

• Effettuare il collegamento esclusivamente a un dispositivo Bluetooth che supporti la funzione A2DP (AV).
  Non è possibile collegare il Soundbar a un dispositivo Bluetooth che supporta soltanto la funzione HF (Vivavoce).
• Una volta stabilito il collegamento tra la Soundbar e un dispositivo Bluetooth, selezionando "[Samsung] HW-Jxxxx" dall'elenco dei dispositivi trovati, la Soundbar passa automaticamente al modo BT.
• Disponibile solo se il Soundbar è elencato tra i dispositivi collegati al dispositivo Bluetooth. (Il dispositivo Bluetooth e il Soundbar devono essere stata collegati in precedenza almeno una volta).
• Il Soundbar appeare nell'elenco dei dispositivi cercati del dispositivo Bluetooth solo se il Soundbar visualizzata BT READY.
• In modo TV SoundConnect, il Soundbar non può essere collegato a un'alto dispositivo Bluetooth.

PER SCOLLEGARE IL DISPOSITIVO BLUETOOTH DAL L'SOUNDBAR

É possibile scollegare il dispositivo Bluetooth dall'Soundbar. Per le istruzioni, vedere il manuale utente del dispositivo Bluetooth.

L'Soundbar viene scollegato.
- Quando I'Soundbar è sccollegato dal dispositivo Bluetooth, I'Soundbar visualizza BT DISCONNECTED sul display frontale.

PER SCOLLEGARE L'SOUNDBAR DAL DISPOSITIVO BLUETOOTH

Premere il tasting SOURCE del telecomando o il tasting (Sorgente) sul pannello superiore del prodotto per passare da BT a un altro modo o per spegnere il Soundbar.

• Il dispositoo Bluetooth collegato deve attendere un certo tempo for ottenere una risposta dall'Soundbar prima di terminare la connessione. (Il tempo necessario a scollegarsi cui difere a seconda del dispositoo Bluetooth)

• In modo di connessione Bluetooth, la connessionecade se la distanza tra l'Soundbar e il dispositivo Bluetooth supera 10m
  L'Soundbar si spegne automaticamente dopo 15 minuti in modo Ready.

Ulteriori informazioni sul Bluetooth

Bluetooth è una Tecnologia che permette di collegare disponibile tra di loro dispositivi compatibili con Bluetoothattraverso una connessione wireless a breve raggio.

Il dispositivo Bluetooth cui provocare rumorosità o malfunzionamenti, a seconda delle condizioni di utilizzo, se:
- Una parte del corpo è a fatto con il systemà di ricezione / di trasmissione del dispositivo Bluetooth o dell'Soundbar.
- E soggetto a variazioni elettriche dovute a interferenze derivanti da riflessioni dei segnali su pareti, spigoli o tramezzature d'ufficio.
- è esesto a interferenze elettriche derivanti da dispositivi della stessa banda di frequenza, incluse apparecchiature mediche, fornì a microonde e LAN wireless.
- Collegare I'Soundbar al dispositivo Bluetooth mantenendo una distanza ravicinata.
- Maggiore è la distanza tra l'Soundbar e il disposativo Bluetooth, peggiore è la qualità. Se la distanza supera il raggio d'azione del Bluetooth, la connessione si interrompe.
In aree a bassa sensibilità di ricezione, la connessione Bluetooth potrebbe non funzionare correttamente.
- Il collegamento Bluetooth funzione solo nelle vicinanze del disposito. La connessione viene automaticamente interrotta se la distance è superiore a quello limite. La qualità del suono si riduce in presenza di ostacoli quali pareti o porte,anche entro il limite indicato.

UTILIZZO DELLA FUNZIONE NETWORK STANDBY ON

La funzione Network Standby On diventa disponibile se tra il dispositorio smart e la Soundbar è stata stabilita correttamente la connessione wireless. Questa funzione attiva automaticamente la Soundbar quando un dispositorio smart除去 collegarsi alla Soundbar via Bluetooth o via Wi-Fi. Se la Soundbar era stata accesa attraverso una connessione Bluetooth, il suo modo di ingressivo viene impostato automaticamente su BT. L'accensione della Soundbar via Wi-Fi è disponibile solo utilizzato l'app. Per ulteriori informazioni, vedere il manuale Web.

1. Collegare il dispositivo smart alla Soundbar.
2. Attivare la funzione Network Standby On premendo il tasto sulla Soundbar remota per più di 5 secondi. É possibile disattivare la funzione premendo di nuovo il tasto per più di 5 secondi.

• Disponibile solo se la Soundbar è elencata fra i dispositivi collegati del disposativo smart. (Il disposativo smart e la Soundbar devono essere stati collegati in precedenza almeno una volta).
• La Soundbar apparne nell'elenco dei dispositivi cercati del dispositivo smart solo se la Soundbar visualizzza [BT READY] o [WiFi READY].

• In modo TV SoundConnect, la Soundbar non può essere collegata a un altro dispositivo smart.

• Se la funzione Network Standby On non funziona -La funzione Network Standby On è disattivata.

• La connessione Wi-Fi alla Soundbar verrà terminata se il suo cavo di alimentazione è stato scollegato o se l'alimentazione è stata interrotta. Accendere la Soundbar e ripetere la connessione.

UTILIZZO DELLA MULTIROOM LINK

Se la Soundbar è collegata a un dispositivo smart con l'app Multiroom, è possible collegare più dispositiivi Multiroom Samsung in wireless.

PRIMA DI COMINIARE

Cenni preliminari

1. Requisiti: Router wireless, Dispositivo smart
2. Il router wireless delve essere collegato a Internet.
3. Il disposativo smart deve essere collegato al router tramite una connessione Wi-Fi.

INSTALLAZIONE DELL'APP SAMSUNG MULTIROOM

Perutilizzare la Soundbar, scaricare e installare l'app Samsung Multiroom accedendo all'app da Google Play o dall'App Store. Con I'app Samsung Multiroom installata, è possibile riproduire la musica memorizzata sul dispositivo smart dai dispositivi collegati e da altri fornitori di contentuti,oltre che dalle stazioni radio Internet.

Android o iOS

Scaricare l'app Samsung Multiroom da Google Play o dall'App Store del dispositivo smart.

• Ricerca di mercato : Samsung Multiroom

Available on the

App Store

ANDROID APP ON

Google play

Accesso all'app Samsung Multiroom

Per accedere all'app Samsung Multiroom, premere l'icona dell'app Multiroom sul disposito smart.

Sul disposativo smart, selezionare l'app Samsung Multiroom.
Seguire leindicazioni sulla schermata del disposativo smart.

• Utilizzare il cavo Cat 7 (tip 0^ ) per la connessione.

• Shielded Twist Pair, doppino ritorto schermato

AGGIONAMENTO DEL SOFTWARE

E possible che Samsung offra gli aggiornamenti per la versione del firmware delsystema Soundbar.

Se viene offerto un aggiornamento, è possible aggiornare il firmware collegando un dispositivo USB contente l'aggiornamento del firmware alla porta USB della Soundbar.

Se sono presenti diversi file di aggiornamento, quosti devono essere caricati singolarmente sul disposito USB e utilizzati uno alla volta per aggiornare il firmware.

Per ulteriori informazioni sullo scaricamento dei file di aggiornamento, visitare il site Samsung.com o contattare il call center Samsung.

1. Mentre la Soundbar è disattivata, collegare il dispositivo di memorizzazione USB che contiene il firmware di aggiornamento alla porta USB della Soundbar.
2. Scollegare il cavo di alimentazione, ricollegarlo e accendere la Soundbar.

3. Accendere la Soundbar sul display viene visualizzato UPDATE e l'aggiornamento inizia entro i 3 minuti.

4. Al terme dell'aggiornamento, la Soundbar si spegne e si accende automaticamente.

Se UPDATE non è stato visualizzato

1. Spagnere la Soundbar e collegare il dispositivo di memorizzazione USB che contiene i file di aggiornamento alla porta USB della Soundbar.
2. Scollegare il cavo di alimentazione, ricollegarlo e accendere la Soundbar.

• Inserire un dispositivo USB contente l'aggiornamento del firmware nella porta USB dell'unità principale.
• L'aggiornamento del firmware potrebbe non funzionare correttamente se i file audio supportati alla Soundbar sono memorizzati nel disposittivo di memorizzazione USB.
  Non scollegare l'alimentazione o rimuovere il disposito USB durante l'application degli aggiornamenti. L'unità principale si spegne automaticamente al termine dell'aggiornamento del firmware.

FUNZIONI

• Dopo l'aggiornamento, vengono ripristinate tutte le impostazioni predefinite. Si consiglia di prendere nota delle impostazioni effettuate in modo da poterle reimpostare facilitamente dopo l'aggiornamento. Tenere presente che l'aggiornamento del firmware ripristinaanche la connession del subwoofer. Se la connessione al subwoofer non viene ristabilita automaticamente dopo l'aggiornamento, vedere a pagna 14. Se non si riesce ad effettuare l'aggiornamento del firmware, si raccomanda di formattare il dispositorio USB in FAT16 e riprovare.
• Non formattare I'unità USB nel formato NTFS. Il Soundbar non supporta il file system NTFS.
• A seconda del costruttore, alcuni dispositivi memorizzazione USB potrebbero non essere supportati.

AGGIORNAMENTO AUTOMATICO

Anche quando la Soundbar è spenta, la Soundbar controlling automaticamente l'ultima versione del software e continua l'aggiornamento se era collegata a Internet.

• La Soundbar è configurata per eseguire l'aggiornamento automatico per impostazione predefinita.
• Perutilizzare la funzione di aggiornamento automatico,la Soundbardevesserecollegataa Internet.
• La connessione Wi-Fi alla Soundbar verrà terminata se il suo cavo di alimentazione è stato scollegato o se l'alimentazione è stata interrotta. Accendere la Soundbar e ripetere la connessione.

RISOLUZIONE DEI PROBLEMI

Prima di rivolgersi all'assistenza, eseguire i controlli indicati di seguito.

L'unità non si accende.

• Il cavo di alimentazione è collegato alla presa?

Collegare la spina alla presa.

Una funzione non si attiva quando viene premuto il tasting.

• Nell'aria è presente elettricità statica?

Scollegare e ricollegare la spina.

L'audio non viene riprodotto.

La funzione di disattivazione dell'audio è attivata?

Premere il tasto (Mute) per annullare l'operazione.

Il volume è regolato sul minimo?

Regolare il volume.

II telecomando non funziona.

Le batterie sono scariche?

Sostituire le batterie.

• La distanza tra il telecomando e l'unità principale è troppo elevata?

Avvicinarsi all'unità.

La connessione alla TV tramite TV SoundConnect non è riuscita.

La funzione TV SoundConnect è supportata da alcune TV Samsung commercializzate dopo il 2012. Verificare che la TV supporti la funzione TV SoundConnect.

Il firmware della TV è aggiornato?

Aggiornare la TV all'ultimo firmware.

Si è verificato un erreore durante la connessione?

Contattare il call center Samsung.

Ripristinare il Modo TV ed effettuare di nuovo il collegamento.

Premere il tper 5 secondi per resettare la connessione TV SoundConnect.

II LED rosso sul subwoofer lampeggia e il subwoofer non emette alcun suono.

• Il subwoofer potrebbe non essere collegato al corpo principale del prodotto.

Tentare di collegare di nuovo il subwoofer. (Vedere a pagina 14)

Il subwoofer emette un ronzio e vibra in modo evidente.

• Tentare di regolare la vibrazione del subwoofer.

Premere il tasto WOOFER del telecomando per regolare il suo valore (tra -12, -6 e +6)

SPECIFICHE

Nome del modello HW-J650 / HW-J651

GENERALE	USB		5 V / 0,5 A
	Peso	Unità principale	2,4 kg
		Subwoofer (PS-WJ650 / PS-WJ651)	6,8 kg
	Dimensioni(L x A x P)	Unità principale	1060,0 x 51,0 x 71,5 mm
		Subwoofer (PS-WJ650 / PS-WJ651)	452,0 x 335,0 x 154,0 mm
	Temperatura di esercizio		+5 °C e +35 °C
	Umidità di esercizio		10 % e 75 %
AMPLIFICATORE	Potenza di uscita nominale	Unità principale	40W/CH x 4, 8 OHM, THD=10%, 1KHz
		Subwoofer (PS-WJ650 / PS-WJ651)	160W, 3 OHM, THD = 10%, 100Hz
	Rapporto S/N (ingresso analogico)		65 dB
	Separation (1kHz)		65 dB

• Le caratteristiche, le specifiche e le schermate delle app sono soggette a modifiche alla preavviso.

• I valori rapporto S/N, distorsione, separazione e sensibilità utile si basano sulla misurazione secondo gli standard AES (Audio Engineering Society).

• Specifica nominale

Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche sera preavviso.

-Peso e dimensioni sono approximativi.

• Per l'alimentazione e il consumo di energia, vindere l'etichetta applicata al prodotto.

Attenzione: Il prodotto si riavvia automaticamente quando attiva/disattiva Wi-Fi/Ethernet.

Consumo di energia totale in standby (W)(Tutte le porte di rete sono in condizione "ON")		7,3W
Wi-Fi/Ethernet	Metodo di disattivazione della porta	Premere il tasto Wi-Fi SETUP sul prodotto per 30 secondi per attivare/disattivare Wi-Fi/Ethernet.
Bluetooth	Metodo di disattivazione della porta	Premere il tasto SPK ADD sul prodotto per 30 secondi per attivare/disattivare Bluetooth.

※ Avviso di licenza Open Source

• Per inviare richieste e domande sulle open source, contattare Samsung tramite e-mail ([e-mail]).

Spotify License

• Il software Spotify è soggetto a licenze di terme parti disponibili su: www.spotify.com/connect/third-party-licenses.
  Per ulteriori informazioni su Spotify Connect, visitare il site www.spotify.com/connect

CE

Samsung Electronics dichiara che esta apparecchiatura è conforme ai requisiti essenziali e ad altre disposizioni rilevanti della direttiva 1999/5/CE.

La dichiarazione di conformità originale è reperibile sul site http://www.samsung.com, selezionando Supporto > Seleziona il tuo prodotto e inserendo il nome del modello.

Questo dispositivo più essereutilizzato in tutti Paesi dell'UE.

Questo dispositivo può essere soltanto utilizzato in luoghi chiusi.

SAMSUNG

Contatta SAMSUNG WORLD WIDE

Se avete commenti o domande sui prodotti Samsung, contattate il Servizio Clienti Samsung.

Area Contact Centre		Web Site
■ Europe
U.K.0330 SAMSUNG (7267864) www.samsung.com/uk/support
EIRE 0818 717100 www.samsung.com/e/support
GERMANY	0180 6 SAMSUNG bzw.0180 6 7267864* (*0,20 €/Anruf aus dem dt. Festnetz, aus dem Mobilfunk max. 0,60 €/Anruf)	www.samsung.com/de/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
ITALIJA 800-SAMSUNG (800.7267864) www.samsung.com/	it/support
SPAIN 0034902172678 www.samsung.com/es/support
PORTUGAL 808 20 7267 www.samsung.com.pt/support
LUXEMBURG 261 03 710 www.samsung.com/support
NETHERLANDS	0900-SAMSUNG (0900-7267864) (€ 0,10/Min)	www.samsung.com/nl/support
BELGIUM 02-201-24-18		www.samsung.com/be/support(Dutch)www.samsung.com/be_fr/support(French)
NORWAY	815 56480	www.samsung.com/no/support
DENMARK	70 70 19 70	www.samsung.com/dk/support
FINLAND	030-6227 515	www.samsung.com/fi/support
SWEDEN	0771 726 7864 (0771-SAMSUNG) www.samsung.com/se/support
POLAND	801-172-678' lub [phone] * (koszt polaczenia wedlug taryfy operatora)	www.samsung.com/pl/support
HUNGARY	0680SAMSUNG (0680-726-786)0680PREMIUM (0680-773-648)	www.samsung.com/hu/support
SLOVAKIA	0800 - SAMSUNG (0800-726 786)	www.samsung.com/sk/support
AUSTRIA	0800-SAMSUNG (0800-7267864)[Only for Premium HA] 0800-366661[Only for Dealers] 0810-112233	www.samsung.com/at/support

[Corretto smaltimento delle batterie del prodotto]

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sulla batteria o sulla sua documentazione o confazione indica che le batterie di quello prodotto non devono essere smaltite con altri rifiuti al termine del ciclo di vita. Dove raffigurati, i symboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmium o piombo in quantità superiori ai livelli di riferimento della direttiva UE 2006/66.

Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all'ambiente.

Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di rifiuti e utilizzare il systema di conferimento Gratis o previsto nella propria area di residenza.

Area Contact Centre	Web Site
SWITZER-LAND	0800 726 78 64 (0800-SAMSUNG)
CZECH	800 - SAMSUNG (800-726786)
	Samsung Electronics Czech and Slovak, s.r.o. V Parku 2343/24, 148 00 - Praha 4
CROATIA	072 726 786 www.samsung.com/hr/support
BOSNIA	055 233 999 www.samsung.com/support
MONTENE-GRO	020 405 888 www.samsung.com/support
SLOVENIA	080 697 267 (brezplačna številka)090 726 786 (0,39 EUR/min)klicni center varn je na voljo od ponedeljka do petka od 9. do 18. ure.
SERBIA	011 321 6899
BULGARIA	800 111 31, beztnatma tel瓠нна Лимпа
ROMANIA	08008 726 78 64 (08008 SAMSUNG )Apel Gratisuit
CYPRUS 8009	4000 only from landline, toll free
GREECE	80111-SAMSUNG (80111 726 7864) onlyfrom land line([phone] from mobile and landline
LITHUAMIA	8-800-7777
LATvia	8000-7267
ESTONIA	800-7267

Corretto smaltimento del prodotto

(rifiuti elettrici & elettronici)

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il symbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei rifiuti non corretto, si invita l'utente a separators il prodotto e i suddetti accessori da altre tipi di rifiuti, conferendoli ai soggetti autorizzati seconde le normative locali.

Gli utenti domestici sono inviti a contattare il rivenditore presso il quale è stato acquistato il prodotto o l'autorità competente per tutte le informazioni relative alla raccolta differenziate di quello tipo di materiali.

Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaliti unitamente ad altri rifiuti commerciali.

Instrukcja obstugi

Wireless Audio - Soundbar

A survenit o eroare la conectare?

Apelati centrul de service Samsung.
