Type de produit	Cave à vin
Marque	Electrolux
Modèle	ERW1573AOA
Capacité en bouteilles (format Bordeaux 0,75 L)	52 bouteilles
Plage de température réglable	+5 °C à +18 °C
Dimensions hors tout (H x L x P) sans poignée	820 x 595 x 565 mm
Dimensions avec poignée et espace de ventilation	822 x 600 x 648 mm
Alimentation électrique	220-240 V, fréquence selon plaque signalétique
Classe climatique	16 °C à 38 °C
Type d'éclairage	LED interne
Porte	Double vitrage, réversible (gauche/droite)
Clayettes	6 clayettes en bois (dont 1 demi-clayette et 1 avec boîte humide)
Boîte humide	Oui, sur la clayette supérieure pour maintenir l'humidité
Réfrigérant	Isobutane (R600a), gaz inflammable naturel
Niveau sonore	Bruits normaux de fonctionnement (compresseur, circulation du fluide)
Maintenance	Nettoyage régulier intérieur et extérieur, vérification des joints
Pièces détachées disponibles (7 ans après arrêt)	Thermostat, capteurs, cartes électroniques, LED, poignées, charnières, étagères
Joints de porte disponibles (10 ans après arrêt)	Oui
Réparabilité	Réparation uniquement par un professionnel agréé ; auto-réparation non recommandée
Informations générales	Notice d'utilisation téléchargeable, assistance en ligne Electrolux

FOIRE AUX QUESTIONS - ERW1573AOA ELECTROLUX

Comment régler la température de la cave à vin ?

Utilisez les touches + et - du panneau de commande pour ajuster la température entre 5 °C et 18 °C. Chaque pression modifie la température d'un degré.

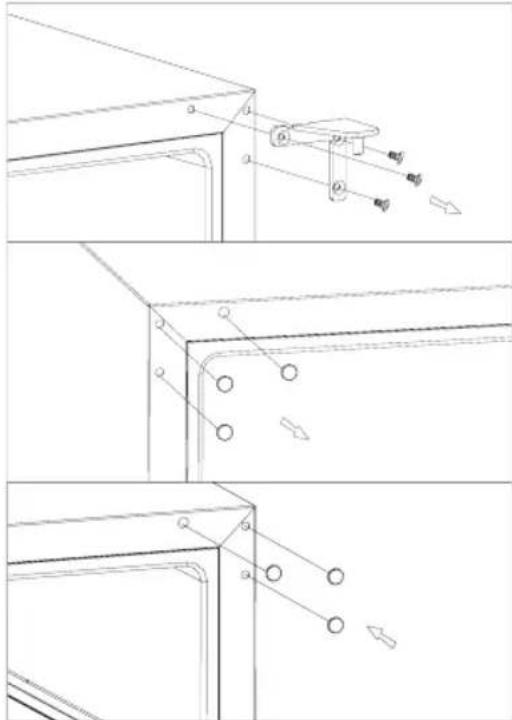

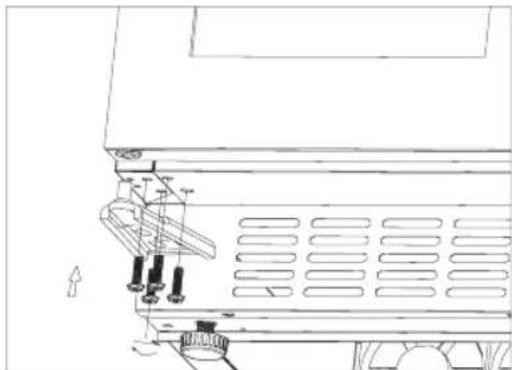

Comment inverser le sens d'ouverture de la porte ?

Débranchez l'appareil, videz-le et allongez-le sur l'arrière. Retournez la porte à l'aide des outils fournis. La procédure complète est détaillée dans la notice de montage.

Que faire si la cave à vin ne refroidit pas assez ?

Vérifiez le réglage de température, la fermeture correcte de la porte, et l'état du joint. Assurez-vous que l'appareil n'est pas exposé à une source de chaleur ou au soleil.

Comment nettoyer la cave à vin ?

Débranchez l'appareil. Nettoyez l'intérieur avec une solution de bicarbonate de soude (2 c. à soupe pour 1 L d'eau tiède) et un chiffon doux. Rincez et séchez. N'utilisez pas de produits abrasifs.

Comment remplacer l'ampoule LED ?

L'ampoule LED ne doit être remplacée que par un technicien qualifié ou le service après-vente. Ne tentez pas de la changer vous-même pour éviter tout risque.

Quelle est la capacité maximale de bouteilles ?

Jusqu'à 52 bouteilles de format Bordeaux (0,75 L) en respectant la disposition indiquée dans la notice.

Pourquoi la cave à vin émet-elle des bruits ?

Des bruits de gargouillement, ronronnement ou craquement sont normaux. Ils proviennent de la circulation du réfrigérant, du compresseur et de la dilatation thermique.

Que faire en cas de coupure de courant prolongée ?

Limitez l'ouverture de la porte. Si la coupure dure plus longtemps, vérifiez la température et consommez les vins rapidement. L'appareil conserve le froid quelques heures.

Comment procéder en cas de non-utilisation prolongée ?

Débranchez l'appareil, videz-le, nettoyez-le et laissez la porte entrouverte pour éviter les mauvaises odeurs.

Où trouver les caractéristiques techniques détaillées ?

Elles figurent sur la plaque signalétique à l'intérieur de l'appareil et sur l'étiquette énergétique. Le code QR permet d'accéder aux données EPREL.

MODE D'EMPLOI ERW1573AOA ELECTROLUX

CARACTÉRISTIQUES TECHNIQUES 93

INFORMATIONS POUR LES INSTITUTS DE TEST 93

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT 94

NOUS PENSONS À VOUS

Merci d'avoir choisi un produit Electrolux. Vous avez choisi un produit qui bénéficie de décennies d'expérience professionnelle et d'innovation. Ingénieux et élégant, cet appareil a été conçu pour vous. C'est la raison pour laquelle, chaque fois que vous l'utilisez, vous pouvez être sûr d'obtenir d'excellents résultats.

Bienvenue chez Electrolux.

Visitez notre site Web pour :

Obtenir des conseils d'utilisation, des brochures, un dépanneur, des informations sur le service et les réparations :

www.electrolux.com/support

Enregistrez votre produit pour un meilleur service :

www.registerelectrolux.com

Acheter des accessoires, des consommables et des pièces de rechange d'origine pour votre appareil :

www.electrolux.com/shop

SERVICE ET ASSISTANCE À LA CLIENTÈLE

Utilisez toujours des pièces de rechange d'origine.

Avant de vous adresser à un centre de service après-vente agréé, assurez-vous de disposer des informations suivantes : Modèle, PNC, numéro de série.

Les informations se trouvent sur la plaque signalétique.

Avertissement/Mise en garde - Information de sécurité

Informations générales et astuces

Informations environnementales

Sous réserve de modifications sans préavis.

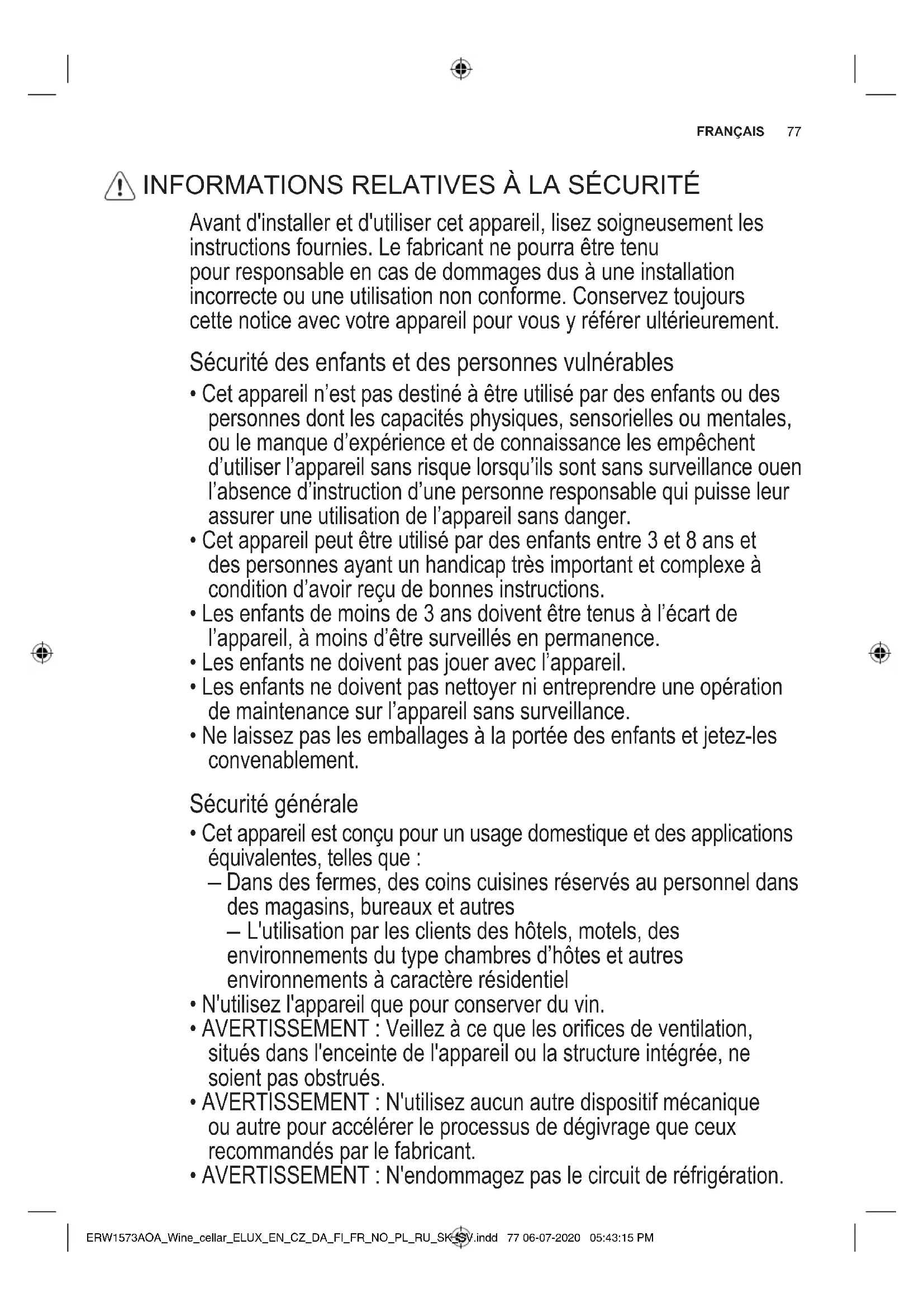

INFORMATIONS RELATIVES À LA SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable en cas de dommages dus à une installation incorrecte ou à une utilisation non conforme. Conservez toujours cette notice avec votre appareil pour vous y référer ultérieurement.

Sécurité des enfants et des personnes vulnérables

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.
• Cet appareil peut être utilisé par des enfants entre 3 et 8 ans et des personnes ayant un handicap très important et complexe à condition d'avoir reçu de bonnes instructions.
• Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.
• Les enfants ne doivent pas jouer avec l'appareil.
• Les enfants ne doivent pas nettoyer ni effectuer une opération de maintenance sur l'appareil sans surveillance.
• Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement.

Sécurité générale

• Cet appareil est conçu pour un usage domestique et des applications équivalentes, telles que :
• Dans des fermes, des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements de travail.
• L'utilisation par les clients des hôtels, motels et autres environnements de type résidentiel (chambres d'hôtes, etc.).
• N'utilisez l'appareil que pour conserver du vin.
• AVERTISSEMENT : Veillez à ce que les orifices de ventilation, situés dans l'enceinte de l'appareil ou la structure intégrée, ne soient pas obstrués.
• AVERTISSEMENT : N'utilisez aucun autre dispositif mécanique ou autre pour accélérer le processus de dégivrage que ceux recommandés par le fabricant.
• AVERTISSEMENT : N'endommagez pas le circuit de réfrigération.
• AVERTISSEMENT : N'utilisez pas d'appareils électriques à l'intérieur des compartiments de conservation des aliments de l'appareil, sauf s'ils sont du type recommandé par le fabricant.
• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement un détergent neutre. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques.
• Ne pas stocker dans cet appareil des substances explosives telles que des aérosols contenant des gaz propulseurs inflammables.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son atelier d'entretien ou un technicien qualifié afin d'éviter tout danger.

CONSIGNES DE SÉCURITÉ

Maintenance

• Pour réparer l'appareil, contactez un service après-vente agréé. Utilisez exclusivement des pièces d'origine.
• Veuillez noter qu'une autoréparation ou une réparation non professionnelle peuvent avoir des conséquences sur la sécurité et annuler la garantie.
• Les pièces d'origine suivantes seront disponibles pendant 7 ans après l'arrêt du modèle : thermostat, capteurs de température, cartes de circuits imprimés, sources lumineuses, poignées de portes, charnières de portes, plaques et balconnets. Veuillez noter que certaines de ces pièces de rechange ne sont disponibles qu'auprès de réparateurs professionnels et que toutes les pièces de rechange ne sont pas adaptées à tous les modèles.
• Les joints de portes seront disponibles pendant 10 ans après l'arrêt du modèle.

Instructions d'installation

ATTENTION !

L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un appareil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• L'appareil est lourd, soyez toujours prudent lorsque vous le déplacez. Portez toujours des gants de sécurité. Assurez-vous que l'air circule autour de l'appareil.
• Attendez au moins 4 heures avant de raccorder l'appareil à l'alimentation électrique. Ceci permet à l'huile de revenir dans le compresseur.
• N'installez pas l'appareil à proximité des radiateurs, des cuisinières, des jours ou des plaques de cuisson. L'arrière de l'appareil doit s'appuyer contre le mur.
• N'installez pas l'appareil dans un endroit exposé à la lumière directe du soleil.
• N'installez pas cet appareil dans des zones trop humides ou trop froides, telles que les cabines de chantier, les garages ou les celliers à vin. Lorsque vous déplacez l'appareil, veillez à le soulever par l'avant pour éviter de rayer le sol.

Connexion électrique

ATTENTION!

Risque d'incendie ou d'électrocution.

AVERTISSEMENT!

Lorsque vous installez l'appareil, assurez-vous que le câble d'alimentation n'est pas coincé ou endommagé.

AVERTISSEMENT!

L'appareil ne doit pas être raccordé à l'aide d'une rallonge ou d'une prise multiple.

L'appareil doit être relié à la terre. L'ensemble des branchements électriques doit être effectué par un technicien qualifié. - Vérifiez que les données électriques figurant sur la plaque signalétique correspondent à celles de votre réseau. Si ce n'est pas le cas, contactez un électricien. - Branchez toujours la prise principale dans une prise correctement installée, protégée contre les chocs. - N'utilisez pas d'adaptateurs multiprises ni de rallonges. Veillez à ne pas endommager les composants électriques tels que la fiche secteur, le câble d'alimentation ou le compresseur. Contactez le service après-vente ou un électricien pour changer les composants électriques. Le câble d'alimentation doit rester en dessous du niveau de la fiche secteur. - Ne branchez la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise de courant est accessible une fois l'appareil installé. - Pour débrancher l'appareil, ne tirez jamais sur le câble d'alimentation électrique. Tirez toujours sur la fiche pour la débrancher de la prise secteur. Lorsque vous installez l'appareil, assurez-vous que le câble d'alimentation n'est pas coincé ou endommagé. - Ne placez pas de multiprises portables ou de prises d'alimentation portables à l'arrière de l'appareil.

Utilisation

ATTENTION !

Risque de blessures, de brûlures, d'électrocution ou d'incendie.

L'appareil contient du gaz inflammable, l'isobutane (R600a), un gaz naturel très respectueux de l'environnement. Veillez à ne pas endommager le circuit de réfrigération contenant de l'isobutane.

• Ne modifiez pas les caractéristiques de cet appareil.
• Ne placez aucun appareil électrique (sorbetière, etc.) dans l'appareil, en l'absence d'indications du fabricant.
• Si le circuit frigorifique est endommagé, assurez-vous de l'absence de flammes et de sources d'ignition dans la pièce. Aérez la pièce.
• Évitez tout contact d'éléments chauds avec les parties en plastique de l'appareil.
• Ne placez jamais de boissons gazeuses dans le congélateur. Cela engendrerait une pression sur le récipient de la boisson.
• Ne stockez jamais de gaz ou de liquide inflammable dans l'appareil.
• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci.
• Ne touchez pas le compresseur ni le condenseur. Ils sont chauds.

Éclairage interne

AVERTISSEMENT !

Risque d'électrocution !

• Concernant la/les lampe(s) à l'intérieur de ce produit et les lampes de rechange vendues séparément : Ces lampes sont conçues pour résister à des conditions physiques extrêmes dans les appareils électroménagers, telles que la température, les vibrations, l'humidité, ou sont conçues pour signaler des informations sur le statut opérationnel de l'appareil. Elles ne sont pas prévues pour être utilisées dans d'autres applications et ne conviennent pas pour l'éclairage des pièces d'une maison.

Entretien et nettoyage

ATTENTION !

Risque de blessure corporelle ou de dommages matériels.

• Avant toute opération d'entretien, éteignez l'appareil et débranchez la prise secteur.
• Cet appareil contient des hydrocarbures dans son circuit de réfrigération. L'entretien et la recharge du circuit de réfrigération doivent être effectués par un professionnel qualifié.
• Examinez régulièrement l'écoulement de l'appareil et, si nécessaire, nettoyez-le. Si l'orifice est bouché, l'eau provenant du dégivrage s'écoulera en bas de l'appareil. La poussière présente derrière le réfrigérateur et sur le sol doit être régulièrement nettoyée pour améliorer l'effet de la réfrigération et les économies d'énergie. L'intérieur de la cave à vin doit être nettoyé régulièrement pour éviter les odeurs.
• Vérifiez régulièrement le joint d'étanchéité de la porte pour contrôler l'absence de débris.
• Avant de procéder au nettoyage, veuillez débrancher l'alimentation, retirer tous les aliments, les étagères, les bacs, etc.
• Nettoyez le joint d'étanchéité de la porte avec un savon doux et de l'eau.
• Utilisez un tissu doux ou une éponge pour nettoyer l'intérieur de la cave à vin avec deux cuillères à soupe de bicarbonate de soude et un litre d'eau chaude. Rincez ensuite à l'eau et essuyez. Ouvrez la porte et laissez sécher à l'air libre avant de rebrancher l'alimentation.
• Pour les zones de la cave à vin qui sont difficiles à nettoyer (comme les espaces, les interstices étroits ou les coins), il est recommandé de les essuyer régulièrement avec un chiffon doux, une brosse souple, etc. et, si nécessaire, d'y associer certains outils auxiliaires (comme des tiges fines) pour s'assurer de l'absence d'accumulation de contaminants dans ces zones.
• N'utilisez pas de savon, de détergent, de poudre à récurer, d'agent nettoyant en spray, etc., car ils peuvent provoquer l'apparition d'odeurs à l'intérieur de la cave à vin.
• Nettoyez le porte-bouteilles, les étagères et les bacs avec un détergent doux et séchez-les avec un tissu doux.
• Essuyez la surface extérieure de la cave à vin avec un tissu doux imbibé d'eau savonneuse, de détergent, etc., puis séchez-la.
• N'utilisez pas de brosses dures, de tampons à récurer, de brosses métalliques, d'abrasifs comme les dentifrices, de solvants organiques (tels que l'alcool, l'acétone, l'essence de banane, etc.), d'eau bouillante, de solutions acides ou alcalines pour nettoyer la cave à vin, car ils sont susceptibles d'endommager la surface et l'intérieur du réfrigérateur. L'eau bouillante et le benzène sont susceptibles de déformer ou d'endommager les pièces en plastique.
• Ne rincez pas avec de l'eau afin de ne pas affecter les propriétés d'isolation électrique.

Mise au rebut

ATTENTION!

Risque de blessure ou d'asphyxie.

• Débranchez l'appareil de l'alimentation électrique.
• Coupez le câble d'alimentation et mettez-le au rebut.
• Retirez la porte pour empêcher les enfants et les animaux de se retrouver enfermés dans l'appareil.
• Le circuit frigorifique et les matériaux d'isolation de cet appareil préservent la couche d'ozone.
• La mousse isolante contient un gaz inflammable. Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre l'appareil au rebut.
• N'endommagez pas la partie du circuit de réfrigération située à proximité du condenseur thermique.

DESCRIPTION DE L'APPAREIL

1. Panneau de commande
2. Grilles
3. Pieds
4. Cadre décoratif
5. Porte à double vitrage
6. Poignée
7. Joint

PANNEAU DE COMMANDE

1. Touche de réglage de la puissance
2. Touche d'éclairage
3. Indicateur de température
4. Écran d'affichage
5. Touche d'augmentation de la température
6. Touche de diminution de la température

Mise en marche

Pour mettre l'appareil en marche, suivez ces quelques étapes :

1. Branchez la fiche électrique de l'appareil à la prise de courant.
2. Appuyez sur la touche MARCHE/ARRÊT si l'affichage est éteint.
3. L'affichage indique la température par défaut (12 °C).

Pour sélectionner une température différente, reportez-vous au paragraphe « Réglage de la température ».

Mise hors tension

Pour éteindre l'appareil, procédez comme suit :

1. Appuyez sur la touche MARCHE/ARRÊT pendant 5 secondes.
2. L'affichage s'éteint.
3. Pour mettre l'appareil hors tension, débranchez la fiche d'alimentation de la prise électrique.

Réglage de la température

La température programmée de la cave à vin se règle en appuyant sur les sélecteurs de température.

Chaque fois que l'on appuie sur la touche ▲ ou ▼, cela augmente ou diminue la température réglée de 1 °C. Lorsque le réglage de la température atteint la limite supérieure de 18 °C et la limite inférieure de 5 °C, on ne peut plus augmenter ni diminuer le réglage de la température.

N'utilisez jamais de détergents ni de poudres abrasives ou caustiques, car ils pourraient endommager le revêtement.

UTILISATION QUOTIDIENNE

Cet appareil est spécifiquement conçu pour le stockage du vin.

Le compartiment à vin est celui marqué (sur la plaque signalétique) avec

Nettoyage

Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse (pour supprimer toute odeur de neuf), puis séchez-les soigneusement.

• L'ouverture prolongée de la porte peut entraîner une élévation importante de la température dans les compartiments de l'appareil.
• Lavez régulièrement les surfaces pouvant entrer en contact avec les aliments, ainsi que les systèmes d'évacuation accessibles.
• Conservez les viandes et poissons crus dans le réfrigérateur dans des récipients appropriés, de manière à ce qu'ils ne soient pas en contact avec d'autres aliments et ne s'égouttent sur ces derniers.
• Si vous laissez un appareil de réfrigération vide pendant de longues périodes, éteignez-le, dégivrez-le, nettoyez-le, séchez-le et laissez la porte ouverte pour empêcher la moisissure de se développer à l'intérieur.

CONSERVATION DU VIN

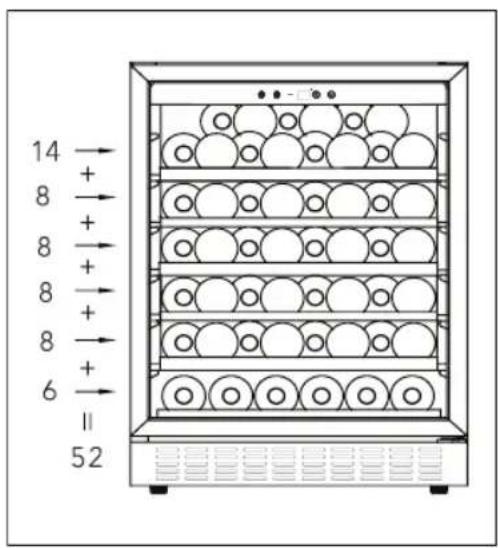

(pour bouteilles de vin de Bordeaux de 750 ml) Max : 52 bouteilles

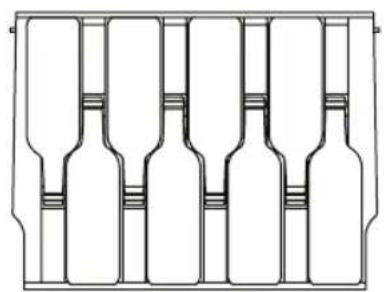

Standard

Clayettes remplies (niveau 2/3/4/5)

La température peut être réglée entre +5 et +18 °C. C'est la plage de température idéale pour les vins. La durée de conservation d'un vin dépend de son vieillissement, du type de raisin, de sa teneur en alcool et de son taux de fructose et de tanin. Au moment de l'achat, vérifiez si le vin est déjà vieilli ou s'il se bonifiera avec le temps.

Température de conservation suggérée : - Champagne / Prosecco et vins mousseux : +6 à +8 °C - Vins blancs : +10 à +12 °C - Vins rosés : +12 à +16 °C - Vins rouges : +14 à +18 °C

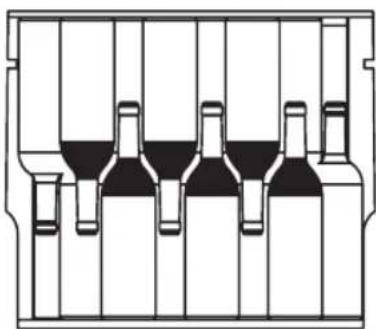

Pour stocker jusqu'à 52 bouteilles bordeaux (0,75 cl), placez 6 bouteilles au niveau 1, 8 bouteilles aux niveaux 2/3/4/5, et 14 bouteilles au niveau 6. Placez les bouteilles de la manière illustrée dans les images ci-dessous.

Demi-clayette (niveau 1)

Clayette du haut (niveau 6)

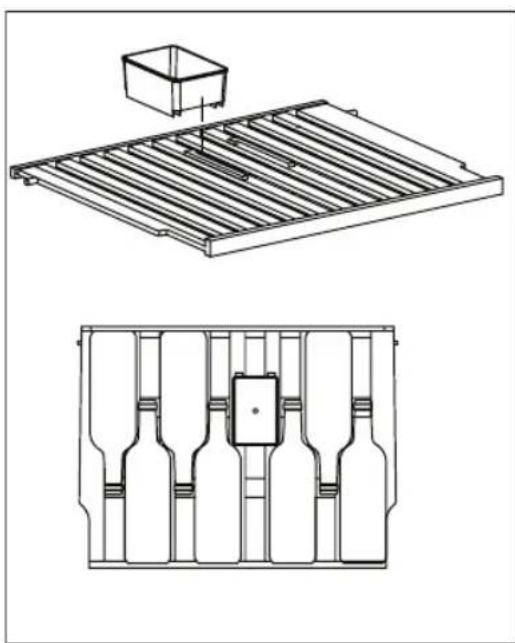

Avec boîte humide

À l'intérieur de la cave à vin se trouve une boîte humide sur la clayette supérieure. Verser de l'eau dans cette boîte peut empêcher l'humidité de l'air de devenir trop faible. La clayette supérieure et les autres clayettes peuvent être interchangées. La boîte humide peut être retirée. La clayette supérieure avec la boîte humide peut accueillir 7 bouteilles, et peut en contenir 8 sans la boîte humide.

• Retrait des clayettes

Pour retirer une des clayettes du compartiment à glissières, déplacez la clayette de manière à ce que l'encoche de la clayette en bois se trouve exactement au-dessous de la colonne en plastique, puis soulevez-la vers le haut pour l'extraire.

Pour remplacer la clayette, répétez les étapes décrites ci-dessus en sens inverse.

CONSEILS

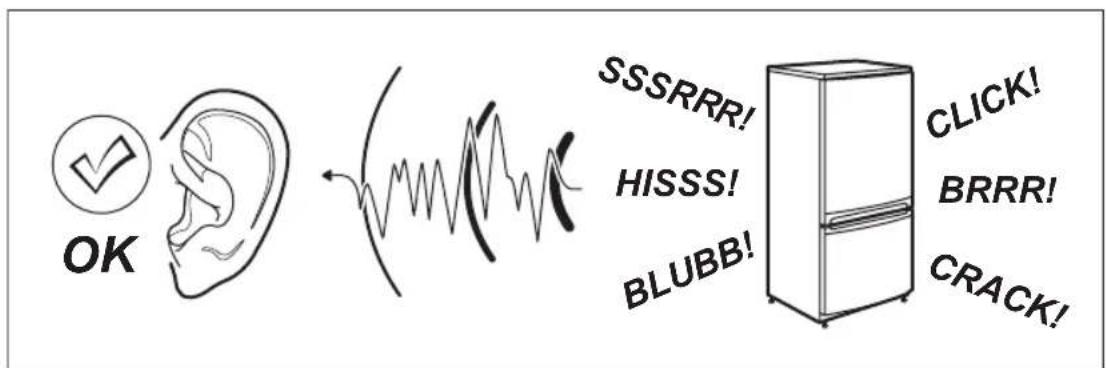

Bruits normaux de fonctionnement

Les bruits suivants sont normaux lorsqu'elle est en cours de fonctionnement :

• Un léger gargouillis lorsque le liquide réfrigérant est pompé.
• Un ronronnement et un bruit de pulsation provenant du compresseur lorsque le liquide réfrigérant est pompé.
• Un bruit de craquement soudain provenant de l'intérieur de l'appareil.

provoqué par une dilatation thermique (un phénomène naturel et inoffensif).

• Un léger cliquetis du thermostat lorsque le compresseur s'active ou se désactive.

Conseils d'économie d'énergie

• Évitez d'ouvrir trop souvent la porte du congélateur et ne la laissez ouverte que le temps nécessaire.

INSTALLATION

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

Emplacement

Pour garantir la meilleure fonctionnalité de l'appareil, vous ne devez pas installer l'appareil à proximité d'une source de chaleur (fours, poêles, radiateurs, cuisinières ou plaques de cuisson) ni dans un lieu exposé à la lumière directe du soleil. Assurez-vous que l'air peut circuler librement autour de l'arrière du meuble.

Cet appareil doit être installé dans un lieu sec et bien ventilé à l'intérieur.

Cet appareil est destiné à être utilisé à une température ambiante comprise entre 16 °C et 38 °C.

Seul le respect de la plage de températures spécifiée peut garantir un bon fonctionnement de l'appareil.

En cas de doute concernant le lieu d'installation de l'appareil, veuillez contacter le vendeur, notre service après-vente ou le centre de réparation agréé le plus proche.

L'appareil doit pouvoir être débranché de l'alimentation électrique. C'est pourquoi la prise électrique doit être facilement accessible après l'installation.

Positionnement

Veillez à ce que l'air circule librement autour de l'appareil afin d'éviter toute surchauffe. Pour assurer une ventilation suffisante, respectez les instructions d'installation. Installez cet appareil dans un endroit où la température ambiante correspond à la classe climatique indiquée sur la plaque signalétique de l'appareil : cet appareil est conçu pour être utilisé à une température ambiante comprise entre +16 °C et +38 °C.

Branchement électrique

ATTENTION !

Ne confiez les travaux électriques de votre habitation nécessaires à l'installation de votre appareil qu'à un électricien qualifié.

ATTENTION !

Cet appareil doit être relié à la terre. Le fabricant décline toute responsabilité en cas de non-respect de ces consignes de sécurité.

Consultez un électricien ou un technicien qualifié si vous ne comprenez pas complètement les instructions de mise à la terre ou si vous avez des doutes quant à la mise à la terre de l'appareil. Avant de brancher l'appareil, assurez-vous que la tension et la fréquence indiquées sur la plaque signalétique correspondent à celles de votre réseau électrique domestique.

ATTENTION !

Nous vous recommandons d'attendre 4 heures avant de brancher et d'installer l'appareil pour permettre au fluide frigorigène de retourner dans le compresseur.

L'appareil doit être relié à la terre. La fiche du cordon d'alimentation est fournie avec un contact à cette fin. Si la prise de courant n'est pas mise à la terre, branchez l'appareil à une mise à la terre séparée conforme aux réglementations en vigueur. Consultez un électricien qualifié.

DIMENSIONS D'INSTALLATION (MM) ET EXIGENCES DE VENTILATION

Dimensions

Dimensions hors tout 1)

H1	mm	820
W1	mm	595
D1	mm	565

1) hauteur, largeur et profondeur de l'appareil sans la poignée.

Espace général nécessaire pour l'utilisation1)
H2 mm	822
W2 mm	600
D2 mm	648

1) hauteur, largeur et profondeur de l'appareil avec la poignée, plus l'espace nécessaire pour la libre circulation de l'air de refroidissement.

Espace général nécessaire pour l'utilisation1)

H3 mm	820
W3 mm	648
D3 mm	1157

1) hauteur, largeur et profondeur de l'appareil avec la poignée, plus l'espace nécessaire pour la libre circulation de l'air de refroidissement, plus l'espace nécessaire pour autoriser l'ouverture de la porte à l'angle minimal permettant le retrait de tous les équipements internes.

Installation de la pièce de fixation supérieure

Au moyen de deux vis, posez la pièce de fixation supérieure sur le haut de la cave à vin, puis poussez la cave à vin dans l'armoire et attachez la pièce de fixation supérieure à l'armoire avec deux vis. Voir le schéma ci-dessous pour référence.

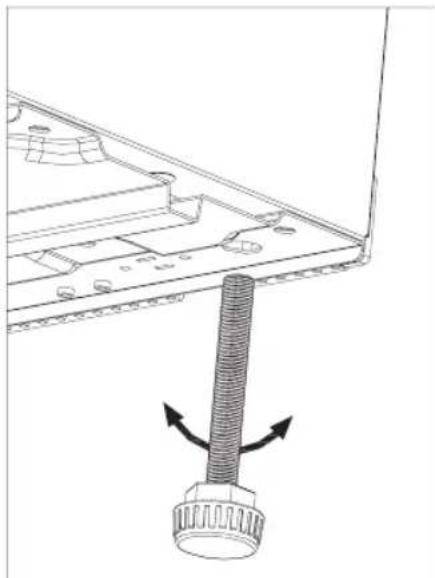

Nivelage

Lorsque vous installez l'appareil, veillez à le placer de niveau. Servez-vous des deux pieds réglables se trouvant à l'avant de l'appareil.

Réversibilité de la porte

La porte de cet appareil est réversible : son sens d'ouverture peut être changé de la droite (position d'usine) à la gauche.

et placez-les en un endroit à une température correspondant à la température de stockage conseillée.

ATTENTION!

Avant de procéder à toute opération d'entretien ou déplacement, débranchez la prise de courant.

Avant de procéder à toute opération d'entretien ou déplacement, assurez-vous que l'appareil est vide. Si ce n'est pas le cas, retirez toutes les denrées

ATTENTION!

Pour effectuer les opérations suivantes, il est conseillé de se faire aider par une autre personne pour maintenir fermement les portes lors de toute manipulation de l'appareil.

Si le lieu d'installation l'exige. Outils dont vous aurez besoin :

1. Tournevis cruciforme
2. Spatule à mastic ou tournevis à lame mince

Avant de commencer, couchez la cave à vin sur l'arrière (dos) afin de pouvoir accéder à sa base. Placez-la sur un emballage en plastique mousse ou un matériel équivalent pour éviter d'endommager la tuyauterie de refroidissement qui se trouve à l'arrière de la cave à vin.

1. Placez la cave à vin debout, ouvrez la porte, retirez les clayettes, puis fermez la porte (pour ne pas abîmer les clayettes).

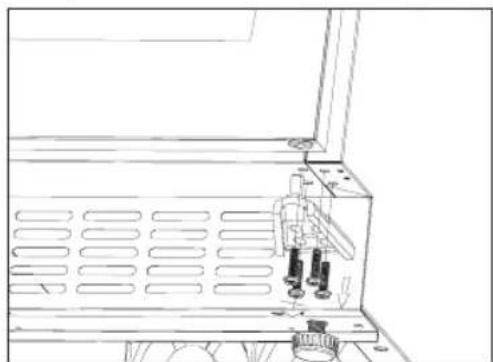

2. Démontez la charnière inférieure en dévissant les quatre vis. Veillez à tenir fermement la porte en verre après avoir retiré les vis.

1. Enlevez doucement la porte supérieure et placez-la sur une surface non abrasive en plaçant l'extérieur de la porte vers le haut pour éviter de l'endommager.

REMARQUE : Lors du retrait de la porte, faites attention à la ou les rondelles se trouvant entre la charnière centrale et le bas de la porte et qui peuvent se coller à la porte. Veillez à ne pas les perdre.

1. Dévissez la charnière supérieure qui se trouve dans le coin supérieur droit de la cave à vin, puis, à l'aide d'une spatule à mastic ou d'un tournevis à lame fine, soulevez les couvercles recouvrant les trous de vis du côté gauche de la cave à vin et placez-les sur les trous de vis du côté droit.

1. Vissez la charnière supérieure optionnelle gauche (incluse dans les accessoires) sur le coin supérieur gauche de la cave à vin et serrez fermement les vis.

1. Tournez la porte à 180°, puis réinstallez la porte dans la position désirée. Vissez ensuite la charnière inférieure sur la position de gauche désignée, nivelez la porte, puis serrez les vis.

ATTENTION !

Remettez l'appareil en place, mettez-le d'aplomb, attendez au moins quatre heures puis branchez-le au secteur.

ENTRETIEN ET MAINTENANCE

ATTENTION !

Débranchez l'appareil avant toute opération d'entretien et de nettoyage.

Seules les personnes ayant reçu une formation spécifique aux fluides inflammables peuvent intervenir sur cet appareil qui contient des hydrocarbures.

Nettoyage périodique

L'appareil doit être nettoyé régulièrement :

Ne tirez pas, ne déplacez pas, n'endommagez pas les tuyaux et/ou câbles qui se trouvent à l'intérieur de l'appareil. N'utilisez jamais de détergents, de poudres abrasives, de produits de nettoyage très parfumés ou de produits caustiques pour nettoyer l'intérieur de l'appareil car cela risque d'endommager la surface et de laisser une forte odeur.

• Lavez les surfaces intérieures avec une solution d'eau chaude et de bicarbonate de soude. La solution doit être environ 2 cuillerées à soupe de bicarbonate de soude pour un litre d'eau.
• Essorez l'excès d'eau de l'éponge ou du chiffon lors du nettoyage de la zone des commandes ou de tout composant électrique.
• Lavez l'extérieur de la cave à vin avec de l'eau chaude et un détergent liquide doux.
• Vérifiez régulièrement les joints de porte et nettoyez-les en les essuyant pour éviter toute accumulation de déchets. Rincez et séchez soigneusement.

Veillez à ne pas endommager le système de réfrigération.

Après le nettoyage, rebranchez l'appareil à la prise de secteur.

Remplacement de l'ampoule

ATTENTION !

Avertissement ! Si la lampe LED est défectueuse, NE PAS LA CHANGER SOI-MÊME.

Si la lampe à DEL est changée par une personne non qualifiée, il existe un risque de blessures et de graves dysfonctionnements pourraient se produire.

La lampe LED doit être remplacée par un expert afin d'éviter tout dommage. Contactez le service après-vente.

En cas de non-utilisation prolongée

En cas de non-utilisation prolongée, prenez les précautions suivantes :

• Débranchez l'appareil de l'alimentation électrique. Retirez tout article contenu dans la cave à vin.
• Nettoyez l'appareil et tous ses accessoires.
• Laissez la porte entrouverte pour prévenir la formation d'odeurs désagréables.

Coupure de courant

La plupart des coupures de courant sont solutionnées en quelques heures et ne devraient pas affecter la température de votre cave si vous réduisez le nombre d'ouvertures de la porte. Si la panne de courant dure plus longtemps, vous devez prendre les mesures appropriées pour protéger les articles contenus.

La cave à vin doit être située dans la zone la plus fraîche de la salle, à l'écart des appareils produisant de la chaleur, et à l'abri de la lumière directe du soleil.

RÉSOLUTION DES PROBLÈMES EN CAS D'ANOMALIE DE FONCTIONNEMENT

Il est possible de résoudre facilement soi-même de nombreux problèmes fréquents de la cave à vin, et d'économiser le coût d'un dépannage

éventuel. Essayez les suggestions ci-dessous pour voir si vous pouvez résoudre le problème avant d'appeler un technicien.

Problème Cause probable Solution
La cave ne fonctionne pas.	L'appareil n'est pas branché.	Branchez l'appareil.
	L'appareil est à l'arrêt.	Mettez l'appareil en MARCHE.
	Le disjoncteur s'est déclenché ou un fusible a grillé.	Réenclenchez le disjoncteur ou changez le fusible.
La cave àVIN n'est pas assez froide.	Vérifiez le réglage de la tempêteure.	Vérifiez la tempêteuselectionnée.
	La portenest pas correctement fermée.	Consultez la procédure deréglage de la porte. (parag. 7.4)
	Le joint d'étanchéité de la portenest pas étanche.	Nettoyez le joint de la porte avec une éponge humide à l'aide de détergent neutre et d'eau.
Le compresseur fonctionne en permanence.	La température de la pièce est supérieure à la normale.	Réduisez la température ambiente.
	La porte a été ouverte trop souvent.	Ne laissez pas la porte de l'appareil ouverte plus longtemps que nécessaire.
	La porte n'est pas correctement fermée.	Vérifiez que la porte est correctement fermée.
	Le joint d'étanchéité de la porte n'est pas étanche.	Vérifiez l'état du joint et, si nécessaire, nettoyez-le avec une éponge humide à l'aide de détergent neutre et d'eau.
L'éclairage ne fonctionne pas.	L'appareil n'est pas branché.	Veuillez brancher l'appareil.
	Le disjoncteur s'est déclenché ou un fusible a grillé.	Réenclenchez le disjoncteur ou remplacez le fusible.
	Le voyant LED est grillé.	Contactez le service après-vente.
	Le bouton de l'éclairage ne fonctionne pas	Contactez le service après-vente.
Trop de vibrations.	Vérifiez que la cave à vin est bien à niveau.	Mettez la cave à vin à niveau.
Trop de bruit.	Le bruit de téléphone peut provenir de la circulation du réfrigérant, qui est normal.
	La contraction et l'expansion des parois intérieures peuvent provoquer des bruits d'éclatement et de crépitation.	Si les bruits deviennent plus bruyants, contactez votre service après-vente.
	La cave à vins n'est pas à niveau.	Mettez la cave à vin à niveau.
La porte ne ferme pas correctement.	La cave à vins n'est pas à niveau.	Mettez la cave à vin à niveau.
	Le joint est sale. Nettoyez le joint de la porte avec une éponge humide à l'aide d'un détergent neutre et d'eau.

BRUIT

L'appareil émet certains bruits pendant son fonctionnement (compresseur, circuit frigorifique).

CARACTÉRISTIQUES TECHNIQUES

CARACTÉRISTIQUES TECHNIQUES

Les informations techniques figurent sur la plaque signalétique située sur le côté intérieur de l'appareil et sur l'étiquette énergétique.

Le code QR présent sur l'étiquette énergétique fournie avec l'appareil contient un lien Web vers les informations relatives aux performances de l'appareil dans la base de données EPREL de l'UE. Conservez l'étiquette énergétique à titre de référence avec le manuel d'utilisation et tous les autres documents fournis avec cet appareil.

Il est également possible de trouver les mêmes informations dans EPREL à l'aide du lien https://eprel.ec.europa.eu avec le nom du modèle et le numéro de produit se trouvant sur la plaque signalétique de l'appareil. Consultez le lien www.theenergylabel.eu pour obtenir des informations détaillées sur l'étiquette énergétique.

Les caractéristiques techniques figurent sur la plaque signalétique située sur le côté intérieur ou extérieur de l'appareil et sur l'étiquette énergétique.

INFORMATIONS POUR LES INSTITUTS DE TEST

L'installation et la préparation de l'appareil pour une vérification EcoDesign doivent être conformes à la norme EN 62552.

Les exigences de ventilation, les dimensions des évidements et les dégagements arrière minimum doivent correspondre aux indications du chapitre 6 de cette notice d'utilisation. Veuillez contacter le fabricant pour de plus amples informations, notamment les plans de chargement.

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Le symbole qui figure sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis à un point de collecte et de recyclage du matériel électrique et électronique.

En éliminant l'appareil comme il se doit, l'utilisateur contribue à atténuer les conséquences négatives qu'une mauvaise gestion des déchets de ce produit peut avoir sur l'environnement et la santé.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de la société ou le magasin où vous avez effectué votre achat.

Matériaux d'emballage

Tous les matériaux marqués du symbole sont recyclables. Jetez les emballages dans les conteneurs prévus à cet effet pour qu'ils puissent être recyclés.

SOMMAIRE

INFORMATIONS DE SÉCURITÉ 97

CONSIGNES DE SÉCURITÉ 98

DESCRIPTION DU PRODUIT 100

BANDEAU DE COMMANDE 101

UTILISATION QUOTIDIENNE 101

CONSEILS ET ASTUCES 103

INSTALLATION 104

PLAN D'INSTALLATION (MM) ET EXIGENCES DE VENTILATION 105

ENTRETIEN ET NETTOYAGE 108

DÉPANNAGE 109

BRUIT 111

DONNÉES TECHNIQUES 112

INFORMATIONS POUR LES INSTITUTS DE TEST 112

PRÉOCCUPATIONS ENVIRONNEMENTALES 113

NOUS PENSONS À VOUS

Merci d'avoir acheté un produit Electrolux. Vous avez choisi un produit qui bénéficie de décennies d'expérience professionnelle et d'innovation. Ingénieux et élégant, ce produit a été conçu en pensant à vous. Ainsi, à chaque utilisation, vous pouvez être sûr d'obtenir d'excellents résultats.
