Tuotetyyppi	Viinikaappi
Merkki	Electrolux
Malli	ERW1573AOA
Pullokapasiteetti (Bordeaux 0,75 L)	52 pulloa
Säädettävä lämpötila-alue	+5 °C - +18 °C
Kokonaismitat (K x L x S) ilman kahvaa	820 x 595 x 565 mm
Mitat kahvan ja ilmanvaihtotilan kanssa	822 x 600 x 648 mm
Sähköliitäntä	220-240 V, taajuus arvokilven mukaan
Ilmastoluokka	16 °C - 38 °C
Valaistustyyppi	Sisäinen LED
Ovi	Kaksoislasi, käännettävä (vasen/oikea)
Hyllyt	6 puuhyllyä (joista 1 puolihylly ja 1 kosteuslaatikolla)
Kosteuslaatikko	Kyllä, ylähyllyllä kosteuden ylläpitämiseksi
Kylmäaine	Isobutaani (R600a), luonnollinen syttyvä kaasu
Äänitaso	Normaalit käyttöäänet (kompressori, nesteen kierto)
Huolto	Säännöllinen sisä- ja ulkopuolinen puhdistus, tiivisteiden tarkistus
Varaosia saatavilla (7 vuotta tuotannon päättymisen jälkeen)	Termostaatti, anturit, elektroniikkakortit, LED, kahvat, saranat, hyllyt
Oven tiivisteitä saatavilla (10 vuotta tuotannon päättymisen jälkeen)	Kyllä
Korjattavuus	Vain valtuutetun ammattilaisen korjattavissa; itsekorjausta ei suositella
Yleistä tietoa	Käyttöohje ladattavissa, Electroluxin online-tuki

Usein kysytyt kysymykset - ERW1573AOA ELECTROLUX

Kuinka säätää viinikaapin lämpötilaa?

Käytä ohjauspaneelin + ja - -painikkeita säätääksesi lämpötilaa välillä 5 °C - 18 °C. Jokainen painallus muuttaa lämpötilaa yhdellä asteella.

Kuinka kääntää oven avautumissuunta?

Irrota laite pistorasiasta, tyhjennä se ja aseta se selälleen. Käännä ovi mukana toimitettujen työkalujen avulla. Täydellinen ohje on asennusoppaassa.

Mitä tehdä, jos viinikaappi ei jäähdytä tarpeeksi?

Tarkista lämpötilan asetus, oven sulkeutuminen ja tiivisteen kunto. Varmista, ettei laite ole lämmönlähteen tai auringonpaisteen edessä.

Kuinka puhdistaa viinikaappi?

Irrota laite pistorasiasta. Puhdista sisäpuoli ruokasoodaliuoksella (2 rkl / 1 l haaleaa vettä) ja pehmeällä liinalla. Huuhtele ja kuivaa. Älä käytä hankaavia puhdistusaineita.

Kuinka vaihtaa LED-lamppu?

LED-lampun saa vaihtaa vain valtuutettu teknikko tai huoltopalvelu. Älä yritä vaihtaa sitä itse välttääksesi riskit.

Mikä on pullojen enimmäismäärä?

Enintään 52 pulloa Bordeaux-muodossa (0,75 L) noudattaen oppaassa annettua sijoittelua.

Miksi viinikaappi pitää ääntä?

Kurlutusta, huminaa tai naksahduksia kuuluu normaalisti. Ne johtuvat kylmäaineen kierrosta, kompressorista ja lämpölaajenemisesta.

Mitä tehdä pitkittyneen sähkökatkon aikana?

Rajoita oven avaamista. Jos katko kestää pidempään, tarkista lämpötila ja käytä viinit nopeasti. Laite säilyttää kylmän muutaman tunnin.

Miten toimia pitkäaikaisen käyttämättömyyden jälkeen?

Irrota laite pistorasiasta, tyhjennä se, puhdista se ja jätä ovi raolleen hajujen välttämiseksi.

Mistä löydän yksityiskohtaiset tekniset tiedot?

Ne ovat arvokilvessä laitteen sisällä ja energiamerkinnässä. QR-koodin avulla pääset EPREL-tietoihin.

KÄYTTÖOHJE ERW1573AOA ELECTROLUX

FI Viinikaappi Käyttöohje 57

Kiitämme teitä Electrolux-laitteen hankinnasta. Olette valinneet tuotteen, joka perustuu vuosikymmenien aikana saatuun kokemukseen ja innovaatioon. Kekseliäs ja tyylikäs laite, joka on suunniteltu teitä ajatellen. Laitetta käyttäessänne voitte olla aina varma erinomaisista tuloksista.

Tervetuloa Electroluxin.

Vieraile verkkosivullamme:

Saadaksesi käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita ja korjausohjeita:

www.electrolux.com/support

Rekisteröi tuote paremman palvelun saamiseksi: www.registerelectrolux.com

Ostaaksesi laitteesi lisävarusteita, kulutusosia ja alkuperäisiä varaosia: www.electrolux.com/shop

ASIAKASPALVELU JA HUOLTO

Käytä aina vain alkuperäisiä varaosia.

Pidä seuraavat tiedot saatavilla ottaessasi yhteyttä valtuutettuun huoltoliikkeeseemme. Malli, tuotenumero, sarjanumero.

Tiedot löytyvät arvokilvestä.

Varoitukset/huomautukset ja turvallisuusohjeet

Yleisohjeet ja vinkit

Ympäristönsuojeluohjeita

Oikeus muutoksiin pidätetään ilman erillistä ilmoitusta.

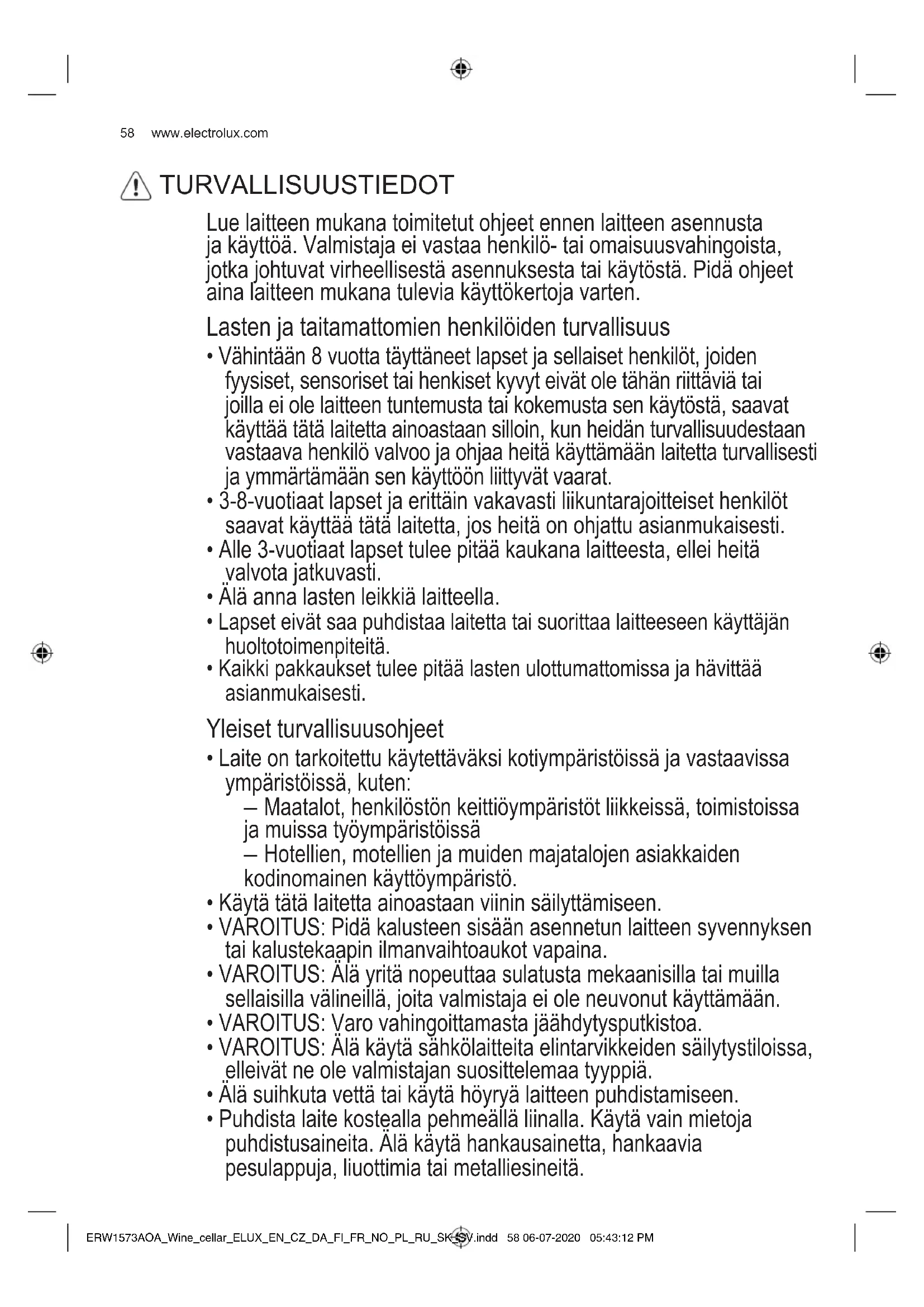

TURVALLISUUSTIEDOT

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei vastaa henkilö- tai omaisuusvahingoista, jotka johtuvat virheellisestä asennuksesta tai käytöstä. Pidä ohjeet aina laitteen mukana tulevia käyttökertoja varten.

Lasten ja taitamattomien henkilöiden turvallisuus

Vähintään 8 vuotta täyttäneet lapset ja sellaiset henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt eivät ole tähän riittäviä tai joilla ei ole laitteen tuntemusta tai kokemusta sen käytöstä, saavat käyttää tätä laitetta ainoastaan silloin, kun heidän turvallisuudestaan vastaava henkilö valvoo ja ohjaa heitä käyttämään laitetta turvallisesti ja ymmärtämään sen käyttöön liittyvät vaarat. - 3–8-vuotiaat lapset ja erittäin vakavasti liikuntarajoitteiset henkilöt saavat käyttää tätä laitetta, jos heitä on ohjattu asianmukaisesti. - Alle 3-vuotiaat lapset tulee pitää kaukana laitteesta, ellei heitä valvota jatkuvasti. - Älä anna lasten leikkiä laitteella. - Lapset eivät saa puhdistaa laitetta tai suorittaa laitteeseen käyttäjän huoltotoimenpiteitä. - Kaikki pakkaukset tulee pitää lasten ulottumattomissa ja hävittää asianmukaisesti.

Yleiset turvallisuusohjeet

• Laite on tarkoitettu käytettäväksi kotitalouksissa ja vastaavissa ympäristöissä, kuten:
• Maatalot, henkilöstön keittiöympäristöt liikkeissä, toimistoissa ja muissa työympäristöissä
• Hotellien, motellien ja muiden majoitusliikkeiden asiakkaiden kodinomainen käyttöympäristö. Käytä tätä laitetta ainoastaan viinin säilyttämiseen.
• VAROITUS: Pidä kalusteen sisään asennetun laitteen syvennyksen tai kalustekaapin ilmanvaihtoaukot vapaina.
• VAROITUS: Älä yritä nopeuttaa sulatusta mekaanisilla tai muilla sellaisilla välineillä, joita valmistaja ei ole neuvonut käyttämään. VAROITUS: Varo vahingoittamasta jäähdytysputkistoa. VAROITUS: Älä käytä sähkölaitteita elintarvikkeiden säilytystiloissa, elleivät ne ole valmistajan suosittelemaa tyyppiä.
• Älä suihkuta vettä tai käytä höyryä laitteen puhdistamiseen.
• Puhdista laite kostealla pehmeällä liinalla. Käytä vain mietoja puhdistusaineita. Älä käytä hankausainetta, hankaavia pesulappuja, liuottimia tai metalliesineitä.
• Älä säilytä laitteessa räjähtäviä aineita, kuten syttyvien ponneaineiden aerosolipulloja.
• Jos virtajohto vaurioituu, sen saa vaaratilanteiden välttämiseksi vaihtaa vain valmistaja, huoltoliike tai vastaava ammattitaitoinen henkilö.

TURVALLISUUSOHJEET

Palvelut

Kun laite on korjattava, ota yhteyttä valtuutettuun huoltoliikkeeseen. Käytä vain alkuperäisiä varaosia. Huomaa, että itse suoritetut tai muut kuin ammattilaisen suorittamat korjaukset voivat aiheuttaa vaaratilanteita ja mitätöidä takuun. Seuraavat varaosat ovat saatavilla 7 vuoden ajan mallin tuotannon lopettamisesta: termostaatit, lämpötilanturit, piirilevyt, valonlähteet, ovenkahvat, oven saranat, telineet ja korit. Huomaa, että jotkin näistä varaosista ovat saatavilla ainoastaan ammattilaiskorjaajille ja kaikki varaosat eivät välttämättä koske kaikkia malleja. - Oven tiivisteet ovat saatavilla 10 vuoden ajan mallin tuotannon lopettamisesta.

Asennus

VAROITUS!

Asennuksen saa suorittaa vain ammattitaitoinen henkilö.

• Poista kaikki pakkausmateriaalit. Vaurioitunutta laitetta ei saa asentaa tai käyttää. Noudata koneen mukana toimitettuja ohjeita.
• Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä.
• Varmista, että ilmankierto on hyvä laitteen ympärillä.
• Odota vähintään 4 tuntia ennen kuin kytket laitteen sähköverkkoon. Tällöin öljy virtaa takaisin kompressoriin.
• Älä asenna laitetta lämmittimien tai liesien, uunin tai keittotasojen lähelle.
• Laitteen takaosa on asetettava seinää kohden.
• Laitetta ei saa asentaa suoraan auringonvaloon.
• Älä asenna tätä laitetta liian kosteisiin tai kylmiin tiloihin, kuten rakennustelineisiin, autotalliin tai viinikellariin. Kun siirrät laitetta, nosta sitä etureunasta, jottet naarmuta lattiaa.

Sähköliitäntä

VAROITUS!

Tulipalo- ja sähköiskuvaara.

VAROITUS!

Varmista laitteen sijoittamisen yhteydessä, ettei virtajohto ole jäänyt puristuksiin tai ole vaurioitunut.

VAROITUS!

Älä käytä jakorasioita tai jatkojohtoja.

• Laite on kytkettävä maadoitettuun pistorasiaan.
• Kaikki sähkökytkennät tulee jättää asiantuntevan sähköasentajan vastuulle.
• Varmista, että arvokilven sähkötiedot vastaavat kotitalouden sähköverkon arvoja. Ota muussa tapauksessa yhteyttä sähköasentajaan.
• Kytke pistoke maadoitettuun pistorasiaan.
• Älä käytä jakorasioita tai jatkojohtoja. Varmista, etteivät sähköosat vaurioidu (esim. pistoke, virtajohto, kompressori). Ota yhteyttä huoltopalveluun tai sähköasentajaan sähköosien vaihtamiseksi.
• Virtajohdon on oltava aina pistokkeen alapuolella.
• Kytke pistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että laitteen verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen.
• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.

Varmista laitteen sijoittamisen yhteydessä, ettei virtajohto ole jäänyt puristuksiin tai ole vaurioitunut. - Monipistokkeisia jakorasioita tai kannettavia virtalähteitä ei saa sijoittaa laitteen taakse.

Käyttö

VAROITUS!

Henkilövahinkojen, palovammojen tai sähköiskujen tai tulipalon vaara.

Laite sisältää syttyvää kaasua, isobutaania (R600a), joka on hyvin ympäristöystävällinen maakaasu. Varo vahingoittamasta isobutaania sisältävää kylmäainepiiriä.

• Älä muuta laitteen teknisiä ominaisuuksia.
• Älä aseta sähkölaitteita (esim. jäätelökoneita) laitteeseen, ellei valmistaja ole antanut lupaa niiden käyttöön.
• Jos jäähdytysputkisto vaurioituu, varmista, ettei huoneessa ole avotulta ja sytytyslaitteita. Huolehdi hyvästä ilmanvaihdosta.
• Älä anna kuumien esineiden koskea laitteen muoviosia.
• Älä aseta virvoitusjuomia pakastimeen. Muutoin juomasäiliöön muodostuu painetta.
• Älä säilytä tulenarkoja kaasuja tai nesteitä laitteessa.
• Älä aseta laitteeseen, sen lähelle tai päälle syttyviä tuotteita tai syttyviin tuotteisiin kostutettuja esineitä.
• Älä kosketa kompressoriin tai lauhduttimeen. Ne ovat kuumia.

Sisävalo

VAROITUS!

Sähköiskun vaara

• Lisätietoa tämän tuotteen sisällä olevista lampuista sekä erikseen myytävistä varalampuista: Kyseiset lamput on suunniteltu kestämään kodinkoneissa vaativia fyysisiä olosuhteita (esim. lämpötila, tärinä, kosteus) tai ne antavat tietoa laitteen toimintatilasta. Niitä ei ole tarkoitettu muihin käyttötarkoituksiin eivätkä ne sovi huoneiden valaisemiseen.

Hoito ja puhdistus

VAROITUS!

Virheellinen käyttö voi aiheuttaa henkilövahinkoja tai laitteen vaurioitumisen.

Kytke laite pois toiminnasta ja irrota pistoke pistorasiasta ennen ylläpitotoimien aloittamista. Laitteen jäähdytysyksikkö sisältää hiilivetyä. Ainoastaan pätevä alan ammattilainen saa huoltaa yksikköä ja täyttää sen uudelleen. Tarkista laitteen poistoaukko säännöllisesti ja puhdista se tarvittaessa. Jos poistoaukko on tukossa, sulanut vesi kerääntyy laitteen pohjalle. Viinikaapin takana ja lattialla oleva pöly pitää puhdistaa ajoissa jäähdytysvaikutuksen ja energiansäästön parantamiseksi. Viinikaapin sisäosa tulee puhdistaa säännöllisesti hajujen välttämiseksi. - Tarkista oven tiiviste säännöllisesti roskien varalta. - Sammuta virta sekä poista kaikki ruoka, hyllyt, laatikot jne. ennen puhdistusta. - Puhdista oven tiiviste miedolla saippualla ja vedellä. - Puhdista viinikaapin sisäosa pehmeällä liinalla tai sienellä liuottamalla kaksi ruokalusikallista ruokasoodaa noin litraan lämmintä vettä. Huuhtele sen jälkeen vedellä ja pyyhi puhtaaksi, avaa ovi ja anna kuivua luonnollisesti ennen kuin kytket virran päälle. Viinikaapin vaikeasti puhdistettavat alueet (kuten kapeat välit, aukot tai kulmat) on suositeltavaa pyyhkiä säännöllisesti esim. pehmeällä rievulla tai pehmeällä harjalla, ja tarvittaessa käyttämällä muita apuvälineitä (kuten ohuet kepit), jotta näille alueille ei kerry epäpuhtauksia. - Älä käytä saippuaa, pesuainetta, hankausainetta, puhdistussuihkeita, jne., sillä ne voivat muodostaa hajuja viinikaapin sisälle. - Pyyhi viinikaapin ulkopinta pehmeällä liinalla, jota on kostutettu saippuaveteen, pesuaineeseen jne. ja kuivaa sen jälkeen pyyhkimällä.

• Pyyhi viinikaapin ulkopinta pehmeällä liinalla, jota on kostutettu saippuaveteen, pesuaineeseen jne. ja kuivaa sen jälkeen pyyhkimällä. Viinikaappia ei saa puhdistaa kovilla harjoilla, teräsvillalla, teräsharjoilla, hankausaineilla, kuten hammastahnoilla, orgaanisilla liuottimilla (esim. alkoholi, asetoni, bensiini, jne.), kiehuvalla vedellä, hapolla tai emäksisillä tuotteilla, muutoin jääkaapin pinta ja sisäosa voivat vaurioitua. Kiehuva vesi ja bentseeni voivat aiheuttaa epämuodostumia tai vaurioita muoviosiin.
• Älä huuhtele vedellä, jotta tämä ei vaikuta sähköeristysominaisuuksiin.

Hävittäminen

VAROITUS!

Henkilövahinko- tai tukehtumisvaara.

• Irrota pistoke pistorasiasta. Leikkaa johto irti ja hävitä se.
• Poista kansi, jotta lapset ja eläimet eivät voisi jäädä kiinni laitteen sisälle. Tämän laitteen jäähdytysputkistossa ja eristysmateriaaleissa ei ole otsonikerrokselle haitallisia aineita. Eristevaahto sisältää tulenarkaa kaasua. Kysy lisätietoa laitteen oikeaoppisesta hävittämisestä paikalliselta viranomaiselta.
• Älä vaurioita lämmönvaihtimen lähellä olevaa jääkaapin osaa.

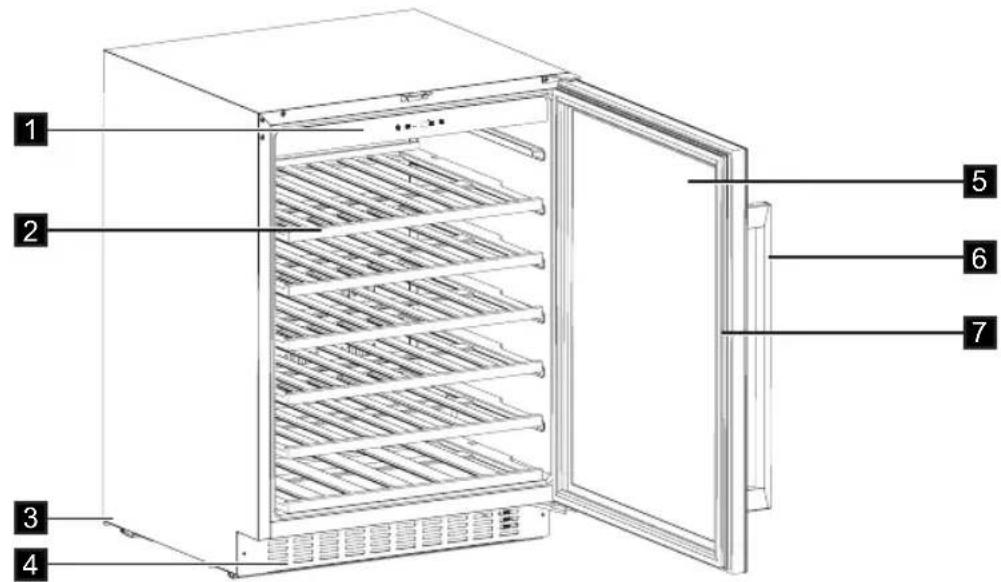

LAITTEEN KUVAUS

1. Käyttöpaneeli
2. Hyllyt
3. Koivet
4. Koristeellinen kehys
5. Ovi karkaistusta lasista
6. Kahva
7. Tiiviste

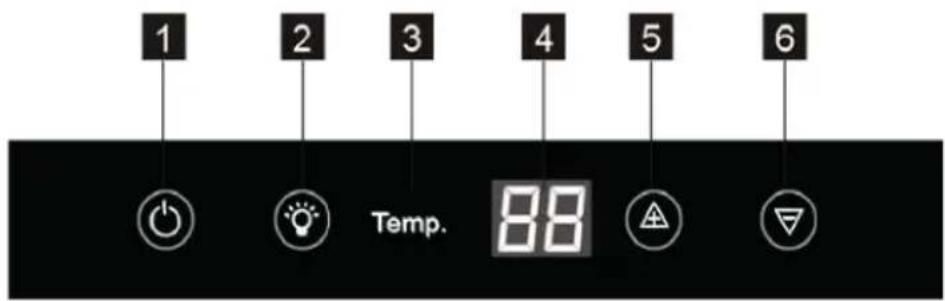

KÄYTTÖPANEELI

1. Virtapainike
2. Valopainike
3. Lämpötilanäyttö

Laitteen kytkeminen toimintaan

Kodinkone kytketään toimintaan seuraavalla tavalla:

1. Liitä pistoke pistorasiaan.
2. Paina virtapainiketta, jos näyttö ei ole päällä.
3. Näytössä näkyy asetettu oletuslämpötila (12°C) Jos haluat muuttaa lämpötila-asetusta, katso kohta "Lämpötilan säätäminen".

Laitteen kytkeminen pois toiminnasta

Kodinkone kytketään pois toiminnasta seuraavalla tavalla:

1. Näyttö
2. Lämpötilan lisäyspainike
3. Lämpötilan alennuspainike
4. Paina virtapainiketta 5 sekunnin ajan.
5. Näyttö sammuu.
6. Katkaise laitteen virta irrottamalla laitteen pistoke pistorasiasta.

Lämpötilan säätäminen

Lämpötilan säätimellä voidaan säätää viinikaapin lämpötila-asetuksia. Kun painat kerran painiketta A tai B, lämpötila kasvaa tai laskee 1 °C verran. Kun lämpötila-asetus saavuttaa ylärajan 18 °C ja alarajan 5 °C, lämpötila-asetus ei kasva eikä laske.

Älä käytä puhdistusaineita tai hankaavia jauheita, sillä ne vahingoittavat pintoja.

PÄIVITTÄINEN KÄYTTÖ

Tämä laite on tarkoitettu yksinomaan viinin säilytykseen.

Viinin säilytyslokero on merkitty (tyyppikilvessä) merkillä

Puhdistus

Ennen kuin otat laitteen käyttöön, pese sisäosat ja kaikki kaapin sisälle sijoitettavat varusteet haalealla vedellä ja käsitiskiaineella poistaaksesi uudelle laitteelle tyypillisen hajun. Kuivaa pinnat ja varusteet lopuksi huolellisesti.

Laitteen sisälämpötilat voivat nousta huomattavasti, jos laitteen ovea pidetään pitkään auki. - Elintarvikkeisiin kosketuksissa olevat pinnat ja saavutettavissa olevat tyhjennysjärjestelmät tulee puhdistaa säännöllisesti. Säilytä raakaa lihaa ja kalaa asianmukaisissa astioissa viinikaapissa, jotta se ei pääse kosketuksiin tai ettei siitä valu nestettä muihin elintarvikkeisiin. - Jos jäähdytyslaite jätetään tyhjäksi pitkäksi ajaksi, sammuta, sulata, puhdista ja kuivaa laite ja jätä sen ovi auki, jotta hometta ei synny laitteen sisälle.

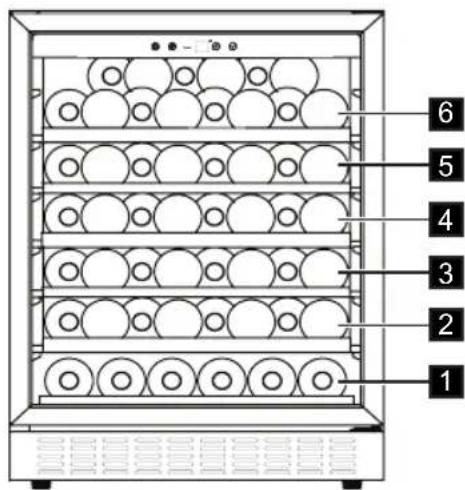

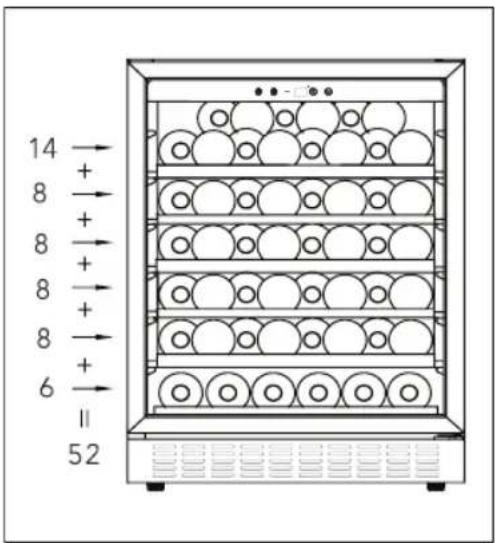

VIININ SÄILYTYS

(750 ml Bordeaux-pulloille) Enintään: 52 pulloa

• Standardi

Kokonaiset hyllyt (tasot 2/3/4/5)

Lämpötilan säätöalue on +5 - +18 °C, se on ihanteellinen viinien säilyttämiseen. Viinin säilytysaika riippuu viinin iästä, rypäleistä, alkoholipitoisuudesta sekä viinin fruktoosi- ja tanniinipitoisuudesta. Tarkista viiniä ostaessasi, onko viini jo kypsytetty vai paraneeko se ajan kuluessa.

Suositeltu säilytyslämpötila:

+6 - +8 °C

• Samppanja/prosecco ja kuohuviinit +6 - +8 °C - Valkoviinit +10 - +12 °C - Roséviinit +12 - +16 °C - Punaviinit +14 - +18 °C

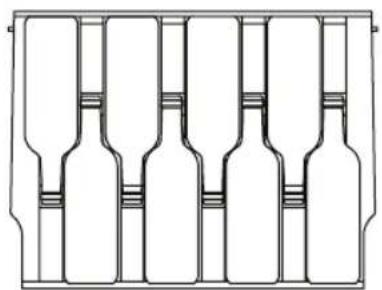

Jopa 52 Bordeaux-pullon (0,75 cl) säilyttämiseen asettamalla 6 pulloa tasolle 1, 8 pulloa tasolle 2/3/4/5 ja 14 pulloa tasolle 6.

Aseta alla olevan kuvan mukaisesti.

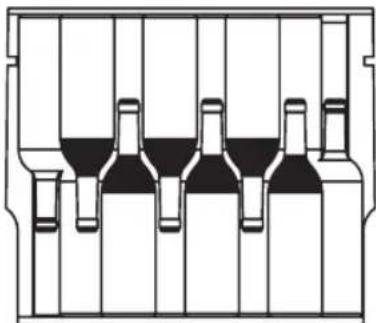

Puolikas hylly (taso 1)

Ylähylly (taso 6)

Kosteusrasialla

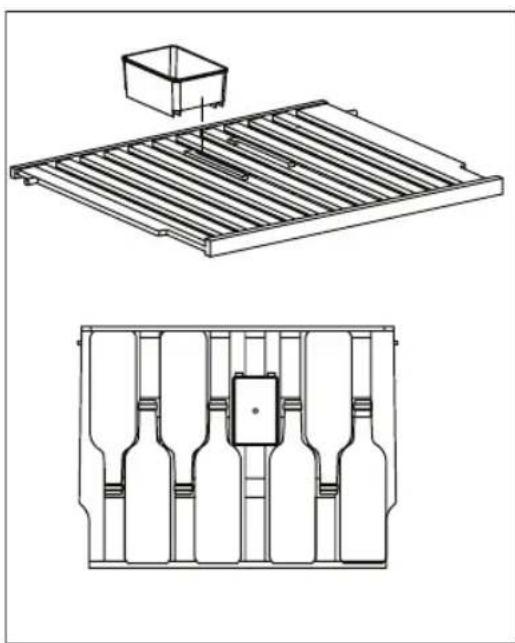

Viinikaapin ylähyllyllä on kosteusrasia. Kaada rasiaan hiukan vettä, jotta ilmankosteus ei laskisi liian alhaiseksi. Ylähylly voidaan sijoittaa muiden hyllyjen paikalle. Kosteusrasia voidaan poistaa. Kosteusrasialla varustettuun ylähyllyyn voidaan asettaa 7 pulloa. Ilman kosteusrasiaa hyllylle mahtuu 8 pulloa.

• Hyllyjen poistaminen

Voit poistaa hyllyjä kisko-osasta siirtämällä hyllyn paikkaan, jossa puuhyllyn ura on tarkalleen muovikiinnikkeen alapuolella ja nostamalla sitä ylöspäin ja ulos.

Voit asentaa hyllyn takaisin toistamalla yllä kuvatut toimenpiteet päinvastaisessa järjestyksessä.

NEUVOJA JA VINKKEJÄ

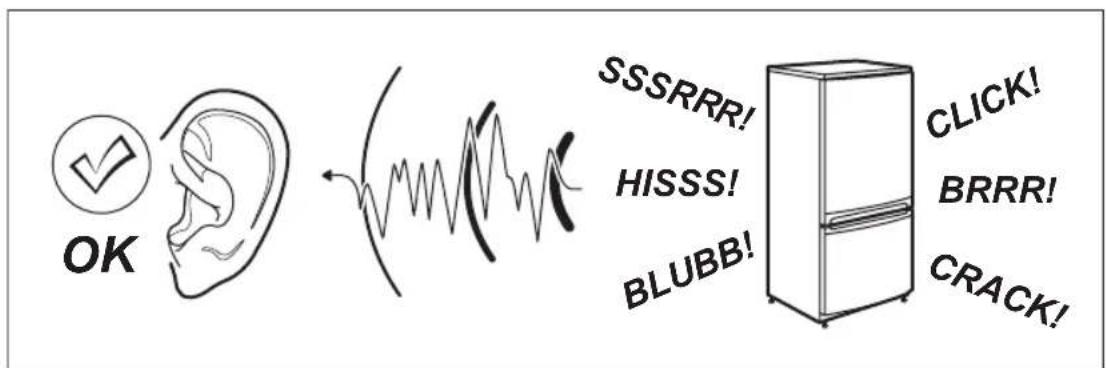

Normaalin toiminnan äänet

Seuraavat äänet ovat normaaleja käytön aikana:

• Kevyt loriseva tai pulputtava ääni jäähdytysaineen kierron aikana. Huriseva ja sykkivä ääni kompressorista jäähdytysaineen kierron aikana.
• Äkillinen rätisevä lämpölaajenemisen aiheuttama ääni laitteen sisältä (luonnollinen ja vaaraton ilmiö).
• Kevyt napsahdusääni lämpötilan säätimestä kompressorin kytkeytyessä päälle tai pois päältä.

Energiansäästövinkkejä

• Älä avaa ovea usein äläkä pidä ovea auki pidempään kuin on tarpeen.

ASENNUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

Sijainti

Varmista laitteen optimaalinen toiminta asentamalla se kauas lämmönlähteistä (uunit, liedet, lämpöpatterit ja keittotasot) ja suojaamalla se suoralta auringonvalolta. Tarkista, että ilma pääsee kiertämään vapaasti laitteen takana.

Tämä laite tulee asentaa kuivaan ja hyvin tuuletettuun sisätilaan.

Tämä laite on tarkoitettu käytettäväksi ympäristölämpötilassa 16°C - 38°C.

Laitteen virheetön toiminta taataan vain määritetyllä lämpötilavälillä.

Jos laitteen asennuspaikan valitsemisessa on epäselvyyksiä, käänny jälleenmyyjän, asiakaspalvelumme tai lähimmän valtuutetun huoltopalvelun puoleen.

Laite on tarvittaessa voitava kytkeä irti verkkovirrasta. Pistokkeen on oltava helposti ulottuvilla asennuksen jälkeen.

Sijoittaminen

Laitteen ympärillä on oltava hyvä ilmankierto, jotta ylikuumenemisen vaaraa ei ole. Noudata asennusohjeissa esitettyjä ilmavaihtomääräyksiä.

Asenna laite paikkaan, jossa ympäristön lämpötila vastaa laitteen arvokilvessä mainittua ilmastoluokkaa:

Tämä laite on tarkoitettu käytettäväksi ympäristölämpötilassa 16°C - 38°C.

Sähköliitännät

HUOMAUTUS!

Kaikki laitteen asennuksessa tarvittavat sähkötyöt on annettava asiantuntevan sähköasentajan tehtäväksi.

VAROITUS!

Laite on kytkettävä maadoitettuun pistorasiaan. Valmistaja ei vastaa vahingoista, mikäli näitä määräyksiä ei noudateta.

Ota yhteyttä pätevään sähköasentajaan tai huoltopalveluun, jos maadoitusohjeisiin liittyen esiintyy epäselvyyksiä tai jos laitteen oikeaoppisesta maadoituksesta ei olla varmoja.

Ennen kuin kytket laitteen verkkovirtaan, tarkista, että arvokilvessä mainittu jännite ja taajuus vastaavat verkkovirran arvoja.

VAROITUS!

Suosittelemme odottamaan neljä tuntia ennen laitteen liittämistä sähköverkkoon ja sen asentamista, jotta jäähdytysneste virtaa takaisin kompressoriin.

Laite on kytkettävä maadoitettuun pistorasiaan.

Virtajohdon pistoke on varustettu maadoituskoskettimella.

Jos pistorasia, johon laite kytketään, ei ole maadoitettu, kytke laite erilliseen maadoitusliittimeen voimassa olevien määräysten mukaisesti.

Ota yhteys pätevään sähköasentajaan.

ASENNUSMITAT (MM) JA ILMANVAIHTOVAATIMUKSET

Mitat

Kokonaismitat1)

H1 mm 820

W1 mm 595

D1 mm 565

1) laitteen korkeus, leveys ja syvyys ilman kahvaa.

Käytön vaatima kokonaistila

H2 mm 822

W2 mm 600

D2 mm 648

1) laitteen korkeus, leveys ja syvyys kahva mukaan luettuna, sekä kahva jäähdytysilman vapaaseen kiertoon.

Käytövaatima kokonautista1)

H3 mm 820

W3mm 648

D3 mm 1157

1) laitteen korkeus, leveys ja syvyys kahva mukaan luettuna, sekä jäähdytysilman vapaaseen kiertoon vaadittu tila ja oven vähimmäiskulmaan avaamisen vaatima tila kaikkien sisävarusteiden poistamista varten

Yläkannattimen asentaminen

Asenna yläkannatin viinikaapin yläosaan kahden ruuvin avulla, paina viinikaappi sitten kalusteeseen ja kiinnitä yläkannatin kalusteeseen kahden ruuvin avulla. Katso alla oleva kaavio.

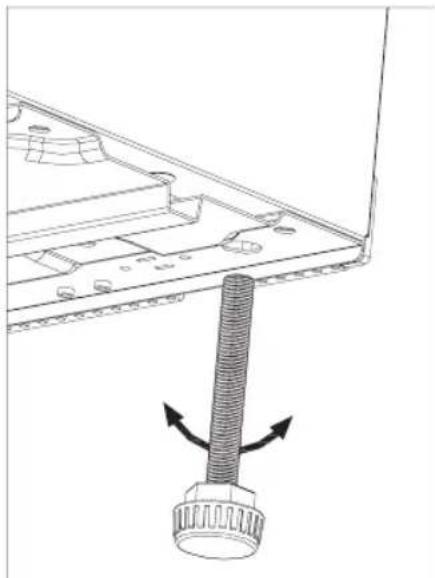

Tasapainottaminen

Kun sijoitat laitteen paikalleen, tarkista, että se on vaakatasossa. Voit säätää laitteen vaakatasoon laitteen pohjassa etupuolella olevilla säätöjaloilla.

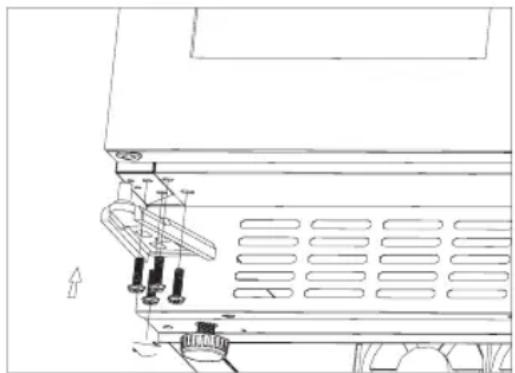

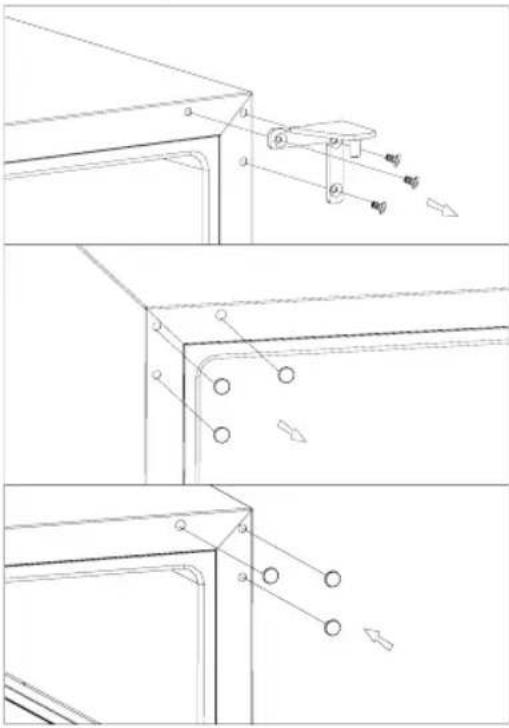

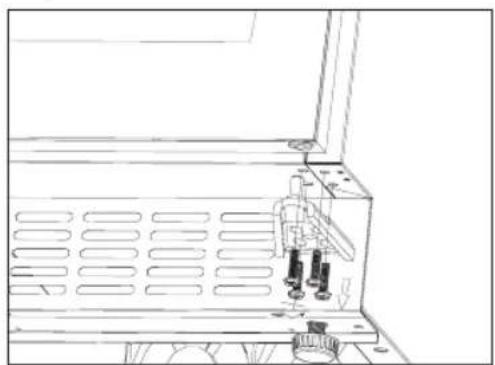

Oven kätevyyden vaihtaminen

Oven avautumissuuntaa voidaan vaihtaa oikealta (oletus) vasemmalle.

Varmista ennen toimenpiteiden suorittamista, että laite on tyhjä. Siirrä kaikki tuotteet muussa tapauksessa oikeaan lämpötilaan oikeaoppista säilytystä varten.

VAROITUS!

Irrota virtajohto pistorasiasta ennen kuin aloitat mitään toimenpiteitä.

HUOMAUTUS!

Avautumissuunnan vaihdossa tarvitaan toinen henkilö, joka pitelee kodinkoneen ovea tukevasti toimenpiteiden aikana.

Mikäli asennuspaikka edellyttää sitä. Tarvittavat työkalut:

1. Ristipääruuvimeisseli
2. Lasta tai ohut ruuvitaltta

Aloita asettamalla viinikaappi sen takaosan varaan päästäksesi sen pohjaan, aseta se pehmeän vaahtopakkauksen tai vastaavan materiaalin päälle välttääksesi viinikaapin takana olevien jäähdytysputkien vaurioitumisen.

1. Aseta viinikaappi seisomaan, avaa ovi, poista hyllyt ja sulje ovi (estäen hyllyjen vaurioitumisen).
2. Poista alasarana kiertämällä auki neljä kiinnitysruuvia. Pitele lasiovea huolellisesti ruuvien irrottamisen jälkeen.

1. Poista yläovi varoen ja aseta se naarmuttamattoman pinnan päälle ulkopuoli ylöspäin, jotta se ei vaurioituisi.

HUOMAA: Tarkkaile oven poistamisen yhteydessä keskisaranan ja pakastimen alaoven välisiä aluslevyjä, jotka voivat tarttua oveen. Ei saa hukata.

1. Irrota yläsarana viinikaapin oikeasta yläkulmasta, irrota sen jälkeen ruuviaukon suojus viinikaapin vasemmalta puolelta lastan tai ohuen ruuvitaltan avulla, peitä oikealla puolella olevat ruuviaukot.

1. Ruuvaa vaihtoehtoinen vasemmanpuoleinen yläsarana (sisältyy varustukseen) viinikaapin vasempaan yläkulmaan ja kiristä hyvin.

1. Kierrä ovea 180° ja sijoita ovi haluamaasi paikkaan. Ruuvaa alasaranakokoonpano vasemmalle puolelle ja kiristä se oven tasapainottamisen jälkeen.

HUOMAUTUS!

Sijoita laite paikalleen ja tasapainota se. Odota vähintään neljä tuntia ennen kuin kytket virtajohdon pistorasiaan.

HOITO JA YLLÄPITO

HUOMAUTUS!

Kytke laite irti verkkovirrasta ennen minkäänlaisten puhdistustoimenpiteiden suorittamista.

Laitteen jäähdytysyksikkö sisältää hiilivetyä. Jäähdytysyksikön huollon ja täytön saa suorittaa ainoastaan valtuutettu huoltomekaanikko.

Säännöllinen puhdistus

Laite on puhdistettava säännöllisesti:

Älä vedä, siirrä tai vahingoita kaapin sisällä olevia putkia ja/tai kaapeleita. Älä käytä puhdistusaineita, hankausjauhetta, voimakastuoksuisia puhdistustuotteita tai kiillotusvahaa sisätilojen puhdistamisessa, sillä tällaiset tuotteet vahingoittavat pintoja ja jättävät voimakkaan tuoksun.

• Pese sisäpinnat lämpimällä vedellä, johon on lisätty ruokasoodaa. Sekoita 2 rkl ruokasoodaa noin yhteen litraan vettä.
• Purista ylimääräinen vesi pois sienestä tai liinasta, kun puhdistat säätimiä tai sähköosia.
• Pese kaapin ulkopinta lämpimällä vedellä ja miedolla nestemäisellä pesuaineella. Tarkista oven tiivisteet säännöllisesti ja pyyhi ne puhtaaksi. Huuhtele ja kuivaa huolellisesti.

Varo vahingoittamasta jäähdytysjärjestelmää.

Kun laite on puhdistettu, kytke se takaisin verkkovirtaan.

Lampun vaihtaminen

VAROITUS!

Varoitus! Jos LED-lamppu on viallinen, ÄLÄ VAIHDA SITÄ ITSE.

Jos LED-lampun vaihtaa henkilö, jolla ei ole vaadittuja pätevyyksiä, vaarana ovat henkilövahingot ja vakavat toimintahäiriöt.

Vaurioiden välttämiseksi ainoastaan asiantuntija saa vaihtaa LED-lampun. Ota yhteys valtuutettuun huoltoliikkeeseen.

Jos laitetta ei käytetä pitkään aikaan

Kun laite on poissa käytöstä pitkiä aikoja, noudata seuraavia varotoimenpiteitä:

Kytke laite irti verkkovirrasta - poista kaikki elintarvikkeet laitteesta - puhdista laite ja kaikki lisävarusteet ja jätä ovi raolleen, jotta laitteen sisälle ei muodostu epämiellyttävää hajua.

Viinikaappi tulee sijoittaa huoneen viileimpään paikkaan kauas lämpölähteistä ja suorasta auringonvalosta.

Sähkökatkos

Useimmat sähkökatkokset korjautuvat muutaman tunnin kuluessa eivätkä vaikuta laitteen lämpötilaan, jos oven avauskerrat minimoidaan. Jos sähkökatkos on pitempi, suojaa elintarvikkeet oikeaoppisesti.

VIANMÄÄRITYS

Monet viinikaapin yleiset ongelmat voidaan korjata helposti ottamatta yhteyttä huoltopalveluun. Kokeile alla kuvattuja

toimenpiteitä ongelman korjaamiseksi ennen kuin otat yhteyttä huoltopalveluun.

Ongelma Mahdollinen syy Korjaustoimenpide
Viinikaappi ei toimi lainkaan.	Laitetta ei ole kytketty verkkovirtaan.	Liitä laite sähköverkkoon.
	Virta on katkaistu kodinkoneesta.	Kytke laite toimintaan.
	Piirikatkaisin on lauennut tai sulake on palanut.	Kytke piirikatkaisin päälle tai vaihda sulake.
Viinikaappi ei ole riittävän kylmä	Tarkista lämpötilasääatimen asetus.	Tarkista asetetu lämpötila.
	Ovi ei ole kunnolla kiinni.	Tarkista oven säätöohjeet. (kappale 7.4)
	Oven tiiviste ei ole tiivis.	Puhdista oven tiiviste kossealla sienellä käyttaen mietoa pesuainetta ja vettä.

Ongelma Mahdollinen syy Korjaustoimenpide

Kompressori käy jatkuvasti.	Huoneen lämpötila on normaalia korkeampi.	Tarkista huoneen lämpötila.
	Ovea on avatu liian usein. Älä pidä ovea auki pitempäään kuin on tarpeen.
	Ovi ei ole kunnolla kiinn.	Tarkista, etta ovi on suljettu oikein.
	Oven tiiviste ei ole tiivis.	Tarkista tiivisteen kunto ja puhdista se tarvittaessa kostealla sienellä, miedolla pesuaineella ja vedellä.
Valo ei syty.	Laitetta ei ole kytketty verkkovirtaan.	Liitä laite sahköverkloon.
	Piirikatkaisin on lauennut tai sulake on palanut.	Kytke piirikatkaisin pälle tai vaihda sulake.
	LED-valo on palanut. Ota yhteyttä huoltoliikkeeseen.
	Valopainike ei toimi. Ota yhteyttä huoltoliikkeeseen.
Lian voimakas tärinä.	Tarkista, etta viinikaappi on asennettu tasaisesti.	Tasapainota laite.
Lian voimakas äni.	Jäähdytsainen virtaus voi aiheuttaa kolisevaa äntä ja se on normaalia.
	Laitteesta voi kuulua poksahtelevaa ja rätisevää äntä, joka johtuu sisäseiniien laajentumisesta tai supistumisesta.	Jos äänien voimakkuus kasvaa, ota yhteyttä huoltoliikkeeseen.
	Viinikaappi ei ole oikein tasapainotettu.	Tasapainota laite.
Ovi ei sulkeudu hyvin.	Viinikaappi ei ole oikein tasapainotettu.	Tasapainota laite.
	Tiiviste on likainen. Puhdista oven tiiviste kostealla sienellä käytäen mietoa pesuainetta ja vettä.

ÄÄNET

Tietynlaiset äänet kuuluvat laitteen normaaliin toimintaan (kompressori, jäähdytysaineen kierto).

TEKNISET TIEDOT

TEKNISET TIEDOT

Tekniset tiedot on merkitty laitteen sisäpuolelle kiinnitettyyn arvokilpeen ja energiatarraan.

Laitteen mukana toimitetun energialuokkamerkinnän QR-koodi sisältää linkin verkkosivustolle, jossa on EU EPREL -tietokannassa olevat laitteen suorituskykytiedot. Säilytä energialuokkamerkintää yhdessä käyttöohjeen ja kaikkien muiden tämän laitteen mukana toimitettujen asiakirjojen kanssa.

Joitakin tietoja on saatavilla myös EPREL:issä käyttämällä linkkiä https://eprel.ec.europa.eu sekä laitteen arvokilpeen merkittyä mallin nimeä ja tuotenumeroa. Lisätietoa energialuokkamerkinnästä on saatavilla osoitteesta www.theenergylabel.eu.

Tekniset tiedot on merkitty laitteen ulkopuolelle tai sisäpuolelle kiinnitettyyn arvokilpeen ja energiatarraan.

TIETOJA TESTILAITOKSELLE

Laitteen asennus- ja valmistelutoimet EcoDesign-tarkistusta varten tulee suorittaa standardin EN 62552 mukaisesti. Noudatettavat ilmanvaihtovaatimukset, asennusaukon mitat sekä takaosan vähimmäisetäisyydet on annettu tämän ohjekirjan luvussa 6. Valmistajalta on saatavilla lisätietoa sekä kuljetusohjeet.

YMPÄRISTÖNÄKÖKOHDAT

Tuotteessa tai sen pakkauksessa

oleva symboli tarkoittaa, että laitetta ei saa käsitellä tavallisena kotitalousjätteenä. Sen sijaan laite on toimitettava sähkö- ja elektroniikkalaitteiden keräys- ja kierrätyspisteeseen.

Varmistamalla, että laite poistetaan käytöstä asianmukaisesti, voit auttaa estämään sellaisia ympäristö- ja terveyshaittoja, joita voisi aiheutua jätteiden asiattomasta käsittelystä.

Lisätietoja laitteen kierrätyksestä on saatavilla kaupungin tai kunnan jätehuoltoviranomaiselta, jätehuoltokeskuksesta tai liikkeestä, josta laite on ostettu.

Pakkausmateriaalit

Symbolilla merkityt materiaalit ovat kierrätettävissä. Vie pakkausmateriaalit kullekin materiaalille tarkoitettuun keräysastiaan.

SISÄLLYSLUETTELO

TURVALLISUUSTIEDOT 77

TURVALLISUUSOHJEET 78

LAITTEEN KUVAUS 81

OHJAUSPANEELI 81

PÄIVITTÄINEN KÄYTTÖ 82

VIHJEITÄ JA NEUVOJA 84

NORMAALIT KÄYTTÖÄÄNET 84

ENERGIANSÄÄSTÖVIHJEITÄ 84

ASENNUS 85

ASENNUSMITAT (MM) JA ILMANVAIHDON VAATIMUKSET 86

HOITO JA HUOLTO 89

VIANMÄÄRITYS 90

MELU 92
