MODE D'EMPLOI ASP 14 TS ATIKA

Après le déballage de la machine, vérifiez le contenu du carton quant à ! l’intégralité des pièces ! la présence éventuelle de dommages dus au transport. Informez immédiatement le revendeur, le transporteur et / ou le fabricant en cas de réclamation. Sachez que les réclamations ultérieures ne sont plus acceptées. 1 bloc d'assemblage prémonté 2 roues 1 Coin de fente 1 bras de commande droit 1 notice d’utilisation 1 dessus de table 1 axe 1 sachet d’accessoires 1 bras de commande gauche

! De crochet de verrouillage se trouvent à chaque position de montage. ! Intégrez la table dans l'an’le de retenue correspondant. ! Veillez à ce que la manette de verrouillage soit encliquetée.

Please observe the enclosed terms of guarantee.31 Vous ne devez pas mettre la machine en route avant d’avoir lu attentivement ce mode d’emploi, d’avoir observé toutes les informations indiquées et d’avoir monté la machine tel que cela est décrit. Conserver cette notice d’utilisation pour toute utilisation future.

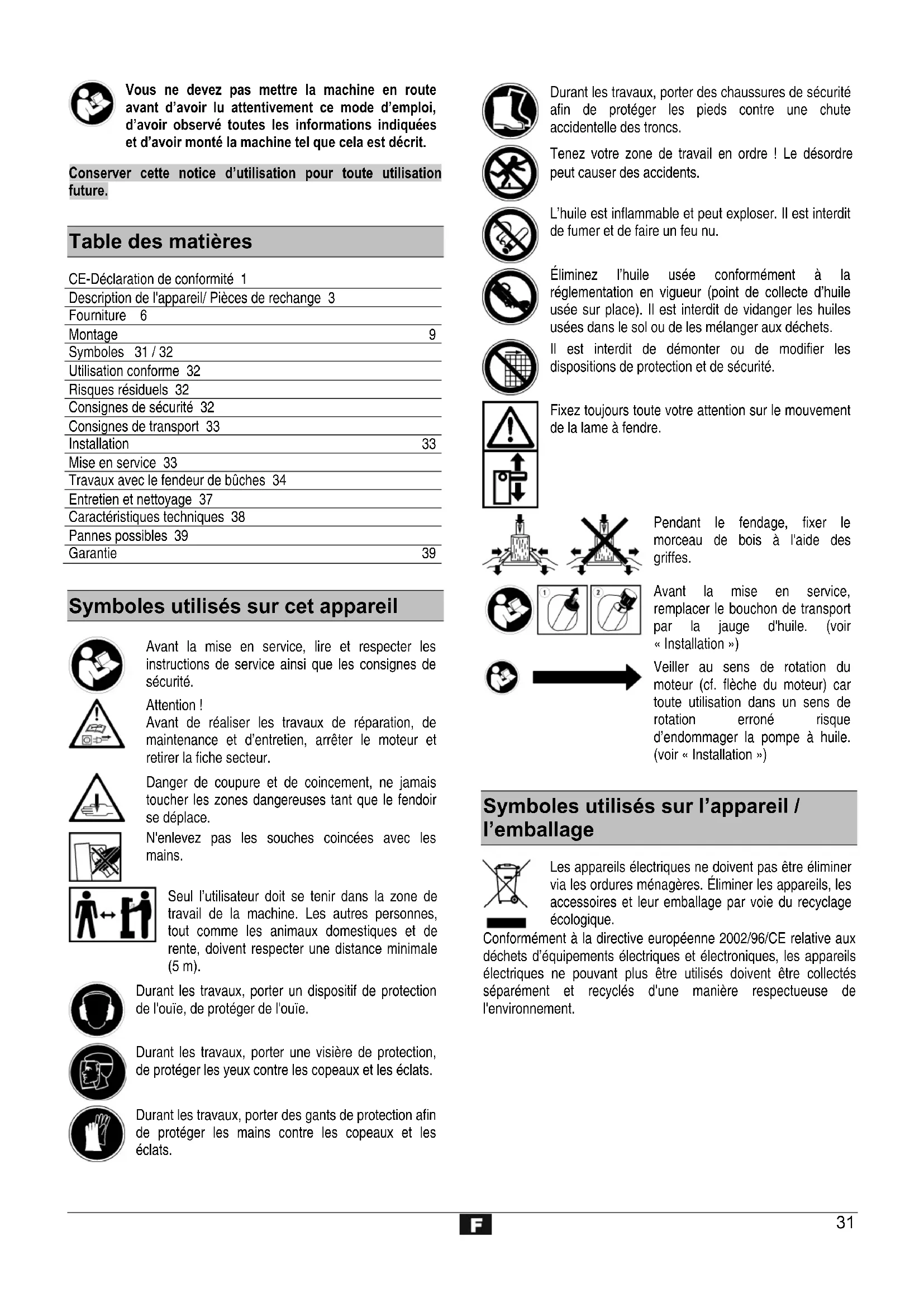

Table des matières CE-Déclaration de conformité 1 Description de l'appareil/ Pièces de rechange 3 Fourniture 6 Montage 9 Symboles 31 / 32 Utilisation conforme 32 Risques résiduels 32 Consignes de sécurité 32 Consignes de transport 33 Installation 33 Mise en service 33 Travaux avec le fendeur de bûches 34 Entretien et nettoyage 37 Caractéristiques techniques 38 Pannes possibles 39 Garantie 39

Symboles utilisés sur cet appareil

Avant la mise en service, lire et respecter les instructions de service ainsi que les consignes de sécurité. Attention ! Avant de réaliser les travaux de réparation, de maintenance et d’entretien, arrêter le moteur et retirer la fiche secteur. Danger de coupure et de coincement, ne jamais toucher les zones dangereuses tant que le fendoir se déplace. N'enlevez pas les souches coincées avec les mains. Seul l’utilisateur doit se tenir dans la zone de travail de la machine. Les autres personnes, tout comme les animaux domestiques et de rente, doivent respecter une distance minimale (5 m). Durant les travaux, porter un dispositif de protection de l'ouïe, de protéger de l'ouïe. Durant les travaux, porter une visière de protection, de protéger les yeux contre les copeaux et les éclats. Durant les travaux, porter des gants de protection afin de protéger les mains contre les copeaux et les éclats. Durant les travaux, porter des chaussures de sécurité afin de protéger les pieds contre une chute accidentelle des troncs. Tenez votre zone de travail en ordre ! Le désordre peut causer des accidents. L’huile est inflammable et peut exploser. Il est interdit de fumer et de faire un feu nu. Éliminez l’huile usée conformément à la réglementation en vigueur (point de collecte d’huile usée sur place). Il est interdit de vidanger les huiles usées dans le sol ou de les mélanger aux déchets. Il est interdit de démonter ou de modifier les dispositions de protection et de sécurité. Fixez toujours toute votre attention sur le mouvement de la lame à fendre. Pendant le fendage, fixer le morceau de bois à l'aide des griffes. Avant la mise en service, remplacer le bouchon de transport par la jauge d'huile. (voir « Installation ») Veiller au sens de rotation du moteur (cf. flèche du moteur) car toute utilisation dans un sens de rotation erroné risque d’endommager la pompe à huile. (voir « Installation »)

Symboles utilisés sur l’appareil /

l’emballage Les appareils électriques ne doivent pas être éliminer via les ordures ménagères. Éliminer les appareils, les accessoires et leur emballage par voie du recyclage écologique. Conformément à la directive européenne 2002/96/CE relative aux déchets d’équipements électriques et électroniques, les appareils électriques ne pouvant plus être utilisés doivent être collectés séparément et recyclés d'une manière respectueuse de l'environnement.32 Symboles utilisés dans cette notices

Danger imminent ou situation dangereuse. L’inobservation de ces indications peut entraîner des blessures ou des dégâts matériels. Indications importantes pour un emploi conforme à l’usage prévu. L’inobservation de ces indications peut provoquer des dysfonctionnements. Indications pour l’usager. Ces indications sont d’une aide précieuse pour un emploi optimal des différentes fonctions. Montage, exploitation et maintenance. Ce symbole attire votre attention sur ce que vous devez faire.

Utilisation conforme Le fendeur de bûches convient uniquement pour fendre le bois. Seul le bois découpé convient pour le fendeur de bûches. Éliminer impérativement les corps étrangers (clous, fils de fer, béton etc.) du bois à fendre. Un emploi conforme à l’usage prévu implique notamment aussi l’observation des instructions de service, de maintenance et de réparation du fabricant et le respect des consignes de sécurité contenues dans ces instructions. Toute utilisation divergente de la machine est considérée comme emploi non conforme à l’usage prévu. Le fabricant décline toute responsabilité pour les dommages en résultant : le risque incombe exclusivement à l’usager. La machine ne doit être utilisé, entretenu et ajusté que par des personnes connaissant l'appareil et averties des risques qui y sont liés. Les réparations demeurent strictement réservées à notre SAV ou à un service après-vente nommé par nos soins.

Risques résiduels Même un emploi conforme à l’usage prévu et le respect des consignes de sécurité applicables en la matière ne sauraient exclure tous les risques résiduels générés par la construction et l’emploi de la machine, notamment. Les risques résiduels peuvent être minimisés en respectant les « consignes de sécurité » et une « utilisation conforme » ainsi que toutes les indications de cette notice d’utilisation. La prise de précautions et la prudence réduisent les risques de blessures corporelles et d’endommagements. Les mesures de sécurité ignorées ou omises peuvent occasionner des blessures ou des endommagements. Le fendeur en déplacement risque de causer des blessures aux mains ou aux doigts pour autant que l'utilisateur soit inattentif, qu'il ne respecte pas les consignes de sécurité ou en cas d'emploi non conforme à l'usage prévu. Risque d’électrocution en cas d’utilisation de câbles de raccordement non conformes. Contact avec des pièces sous tension de composants électriques ouverts. Endommagement de l’ouïe en cas de travaux particulièrement longs sur la machine sans protection acoustique. Il se pourrait donc que des risques résiduels non apparents persistent bien que toutes les mesures de protection aient été prises.

Consignes de sécurité Avant toute mise en service de ce produit, lire et respecter les indications suivantes et les règlements de prévention d’accident de l’association préventive des accidents du travail, particulièrement les consignes de sécurité en vigueur dans les pays respectifs afin d’éviter tout risque d’accident sur vous et les autres.

Remettez les consignes de sécurité à toutes les personnes devant travailler avec la machine. Conservez ces consignes de sécurité en lieu sûr. Soyez attentif. Veillez à ce que vous faites. Travaillez de façon raisonnable. N'utilisez pas l'équipement si vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. La moindre inattention pendant l'utilisation de l'équipement peut provoquer de graves blessures. Avant utilisation, familiarisez-vous avec l‘appareil à l‘aide de la notice d’utilisation. Ne pas utiliser l’appareil à des fins non appropriées (voir « Utilisation conforme » et « Travaux avec le fendeur de bûches » ). Prenez correctement appui sur vos jambes et veillez à conserver un bon équilibre. Veuillez adopter une position de travail située dans la zone des poignées de commande. Ne vous tenez jamais debout sur la machine. Lors des travaux, portez − une visière de protection − un dispositif de protection de l'ouïe − des gants de travail − des chaussures de sécurité munies d’un revêtement en acier. Portez des vêtements de travail appropriés : − pas de vêtements amples ni de bijoux (ils pourraient être happés par les pièces en mouvement) L’utilisateur est responsable de la machine à l’égard de tiers dans la zone de travail. Il est interdit aux enfants et aux adolescents de moins de 18 ans d’utiliser la machine. Maintenez les enfants à distance de l’appareil. Ne mettez jamais l’appareil en marche lorsque des personnes étrangères se trouvent à proximité. Ne laissez jamais l’appareil sans surveillance. Veillez à maintenir la zone de travail en ordre ! Le désordre peut être la cause d’accidents. Ne surchargez pas la machine ! Elle travaille mieux et avec une sécurité accrue dans la plage indiquée. Veillez au montage complet et correct des équipements de sécurité pendant l’exploitation et ne modifiez rien sur la machine qui risquerait d’influencer sa sécurité. Ne pas modifier l'appareil ou des parties ou pièces de l'appareil. L’appareil ne doit pas être arrosé d’eau (source de risque car présence de courant électrique). Ne pas travailler avec l'appareil lorsqu'il pleut et ne pas laisser l’appareil sous la pluie.33 Conservez les outillages non utilisés dans un endroit sec et verrouillé et hors de portée de main des enfants. Débranchez la machine et retirez la fiche de la prise au secteur en cas de − travaux de réparation − travaux de maintenance et de nettoyage − réparation de dysfonctionnements − vérifications pour savoir si les conduites de raccordement sont enchevêtrées ou endommagées − transport − et si vous éloignez de l’appareil (même s’il ne s’agit que d’une brève interruption du travail) Vérifiez si la machine est éventuellement endommagée. − Contrôlez avec soin le fonctionnement impeccable et conforme à l’usage prévu des équipements de sécurité avec soin avant de poursuivre l’utilisation de la machine. − Vérifiez le fonctionnement correct des pièces mobiles et assurez-vous qu’elles ne sont ni coincées ni partiellement endommagées. Toutes les pièces sont à monter correctement et toutes les conditions requises sont à remplir afin de garantir une exploitation impeccable de l’appareill. − Les dispositifs de sécurité et les pièces endommagés doivent être réparés ou remplacés convenablement dans un atelier spécialisé agréé, à moins que d’autres informations ne soient mentionnées dans le mode d’emploi. − Les autocollants de sécurité endommagés ou illisibles doivent être remplacés. Sécurité électrique Réalisation de la ligne d’alimentation conformément à IEC 60245 (H 07 RN-F) avec une section de conducteur minimale

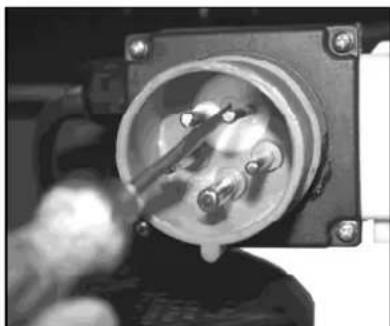

⇒ 400 V 3~ 5 x 1,5 mm² avec une longueur maximale de 10 m. Ne jamais employer de lignes d’alimentation de plus de 10 m de long. Les lignes d’alimentation plus longues occasionnent une chute de tension. Le moteur n’atteint plus sa puissance, le fonctionnement de la machine est restreint. Les fiches et les prises femelles sur les conduites de raccordement doivent être en caoutchouc, en PVC souple ou en une autre matière thermoplastique de même résistance mécanique ou bien recouvertes d‘une de ces matières. Le système d’enfichage de la conduite de raccordement doit être protégé contre les projections d’eau. Lors de la pose de la ligne de raccordement, veiller à ce qu'elle ne soit pas coincéeni pliée et à ce que le connecteur ne soit pas mouillé. En cas d'utilisation d'un tambour, dérouler le câble complètement. N’employez pas le câble à des fins pour lesquelles il n’est pas prévu. Protégez le câble de la chaleur, l’huile et des arêtes tranchantes. Ne tirez pas sur le câble pour retirer la fiche de la prise au secteur. Vérifiez le câble de rallonge à intervalles réguliers et remplacez-le dès que vous constatez un endommagement. Ne vous servez jamais de lignes de raccordement défectueuses. Servez-vous exclusivement de câbles de rallonge spéciaux et homologués pour l’extérieur le cas échéant. Ne vous servez jamais de raccordements électriques provisoires. Ne pontez jamais les équipements de sécurité et ne les mettez jamais hors service.

Tout raccordement électrique, voire toute réparation sur des parties électriques de la machine doivent être effectués par des électriciens agréés ou être confiés à l’un de nos services après-vente. Les règlements locaux, particulièrement en ce qui concerne les mesures de protection sont à respecter. Toute réparation des différentes pièces de la machine est à effectuer par le fabricant, ou l’un de ses services après- vente. N’utilisez que des pièces de rechange d’origine. L’utilisation d’autres pièces détachées et d’autres accessoires pourraient entraîner un risque d’accident pour l’utilisateur, le fabricant déclinant toute responsabilité pour tout dommage encouru.

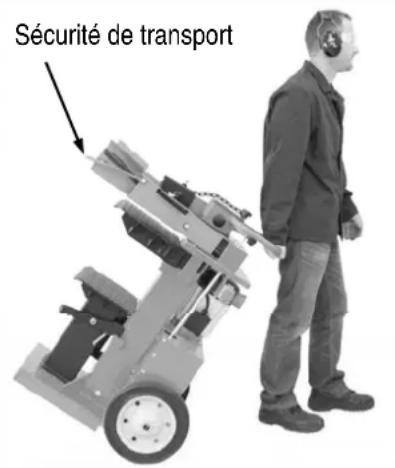

Consignes de transport Amener toujours le fendeur à sa position la plus basse avant chaque transport. Lors du transport, empoignez l’arceau d’une main et basculez le fendeur de bûches légère-ment vers vous. Le u fendeur peut se trans-porter facilement dans cette position. Bien visser le bouchon du réservoir d’huile afin d’éviter tout écoulement d’huile pendant le transport.

Installation Veillez à ce que la zone de travail remplisse les conditions suivantes : − antidérapante − plane − exempte de risques de trébuchement − éclairage suffisant. Il est interdit d’exploiter la machine à proximité de gaz naturel, de conduits d’essence ou d’autres matériaux très inflammables.

Mise en service Assurez-vous que l'appareil est monté intégralement et conformément aux réglementations. Avant toute utilisation, veuillez vérifier − que les lignes de raccordement ne présentent pas de défectuosités (fissures, coupures ou autres). − si l‘appareil présente d’éventuels endommagements − que toutes les vis sont serrées à fond − l’absence de fuites sur le système hydraulique. − le niveau d’huile Sécurité de transport34 Avant la mise en service, remplacer le bouchon de transport par la jauge d'huile. bouchon de transport

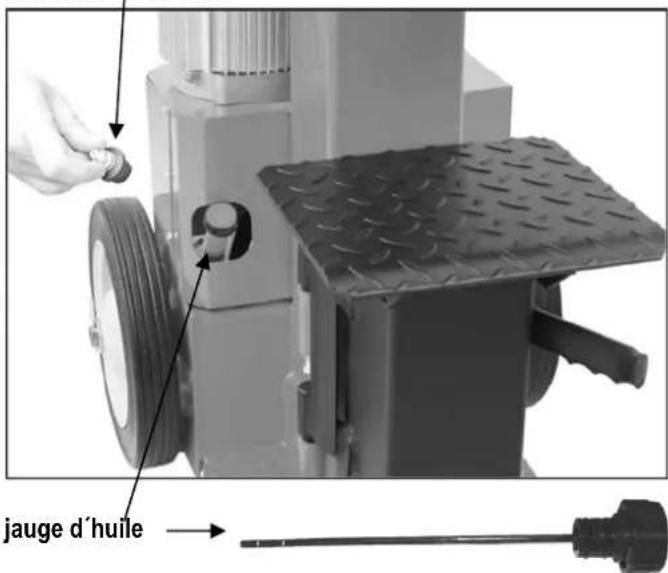

jauge d´huile L Si le système hydraulique n'est pas purgé d'air, l'air enfermé détériorera les joints et la fendeuse de bois de chauffage de façon durable. L Branchement au secteur Comparez la tension de votre secteur avec la tension indiquée sur la plaque signalétique de la machine et raccordez la machine à une prise appropriée et conforme aux prescriptions. Utilisez un câble de rallonge de section sufficante. Raccordez la machine au moyen d’un commutateur de sécurité (interrupteur de protection contre les courants de court-circuit) de 30 mA. L Fusible 400 V 3~ Î 16 A L Mise en marche/ Arrêt Vérifiez avant chaque mise en marche si le dispositif de déconnexion (en mettant en marche et en arrêtant l’appareil) fonctionne correctement. Ne jamais utiliser un appareil dont l'interrupteur ne fonctionne pas Les interrupteurs endommagés doivent être immédiatement réparés ou remplacés par le S.A.V.

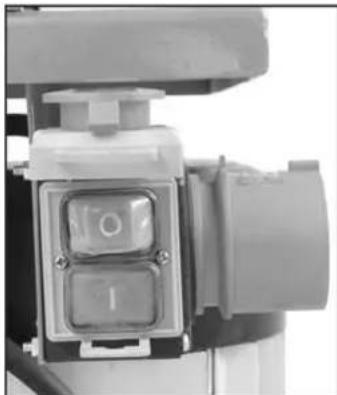

Mise en marche Appuyez sur le bouton vert. Arrêt Appuyez sur le bouton rouge. L Sécurité de remise en marche en cas panne de courant (déclencheur à tension nulle) En cas de panne de courant, l‘appareil s’arrête automatiquement. Pour le remettre en marche, appuyez à nouveau sur le bouton vert. Fendeur de bois à brûler d’une puissance de 400 V 3~ Veiller au sens de rotation du moteur (cf. flèche du moteur) car toute utilisation dans un sens de rotation erroné risque d’endommager la pompe à huile. ¾ Mettez le moteur en marche ; la lame de fendage se déplace automatiquement dans la position la plus élevée. ¾ Si la lame de fendage se trouve déjà dans la position la plus élevée : Prenez les deux bras de commande en main et poussez-les vers le bas, la lame de fendage se déplacera vers le bas. ¾ Si la lame de fendage ne se déplace pas après le démarrage du moteur, arrêtez le moteur et modifiez le sens de rotation. Vous pouvez modifier le sens de rotation en intro-duisant un tourne-vis dans la fente du col de la prise prévue à cet effet et en effectuant une légère pression vers la gauche ou la droite pour régler le sens de rotation correct.

L Système hydraulique N’exploitez jamais la machine lorsque le liquide hydraulique présente un risque. Assurez-vous que la machine et la zone de travail sont propres et exemptes de tâches d’huiles. Risque de glissement et d’incendie ! Contrôlez régulièrement si le réservoir contient suffisamment d’huile hydraulique (cf. entretien et maintenance) Contenance : env. 10 litres

Travailler avec le fendeur de bûches CONSIGNES DE SÉCURITÉ complémentaires Le fendeur de bûches doit uniquement être utilisé par une seule personne à la fois. Seules les personnes de plus de 18 ans ayant lu et compris la notice d’utilisation peuvent utiliser la machine. Portez votre équipement de protection personnel (lunettes/visière de protection, gants, chaussures de protection) afin de vous protéger des éventuelles blessures. Ne jamais fendre de troncs contenant des clous, du fil ou d’autres objets. Le bois fendu et les copeaux de bois rendent la zone de travail dangereuse. Risque de trébuchement, de glissement et de chute. Veillez à maintenir la zone de travail en ordre. Ne jamais placer les mains sur les pièces mobiles de la machine lorsque que cette dernière est en marche.35 Fendez uniquement du bois dont la longueur maximale à ne dépasse pas 1300 mm.

L Avant l'utilisation de la machine, vérifier si la colonne est suffisamment graissée afin de pouvoir l’insérer et la sortir sans difficulté. Que puis-je fendre? Dimensions des troncs à fendre Longueur : 1300 mm max. Diamètre : 120 min. à 400 mm max. Le diamètre indiqué est une valeur de référence recommandée car : − le bois de faible épaisseur est difficile à fendre car il contient des trous ou les fibres sont trop épaisses. Ne fendez pas de troncs verts. Les troncs secs entreposés se fendent beaucoup plus facilement et occasionnent moins de grippage que le bois vert (mouillé). Les bois dures ont tendance à éclater. Procéder avec une extrême prudence! Utilisation Utilisation à deux mains Ne vous servez jamais du fendeur de bûches à deux personnes. Ne bloquez jamais les poignées de commande (griffes de serrage).

1. Appuyez sur le bouton vert. Attendez quelques secondes

jusqu’à ce que le moteur atteigne sa vitesse finale et que la pression soit générée dans la pompe hydraulique. L Accordez une attention particulière au sens de rotation du fendeur de bûches à moteur triphasé (400 V 3~) car toute utilisation dans un sens de rotation erroné endommage la pompe à huile. L Laissez tourner le fendeur de bûches durant au moins 15 minutes à vide en cas de températures inférieures à – 5° C afin que l’huile puisse chauffer.

2. Posez le tronc sur la table du fendeur.

L Fendez le bois à fendre exclusivement dans le sens des fibres.

3. Maintenez le tronc en place à l’aide des griffes de serrage.

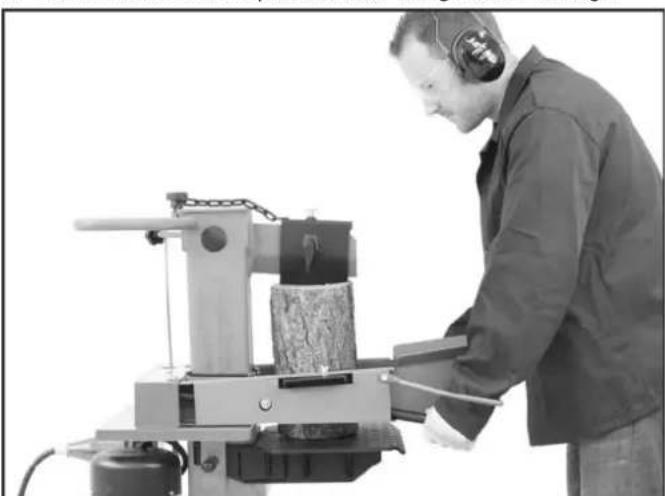

4. Abaissez simultanément les deux leviers de commande.

Î Le fendeur s'abaisse et fend le tronc.

5. Relâchez les deux poignées de commande et le fendeur

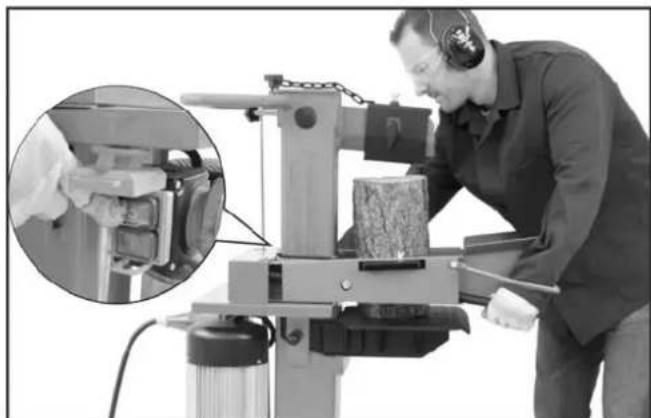

retrouve sa position initiale. L Le fendeur s’immobilise dès que vous relâchez une poignée de commande. Instructions particulières pour le fendage : Préparatifs : Préparez le bois à fendre en le coupant aux dimensions maximales et veillez à ce que le bois soit découpé en ligne droite. Positionnez le bois sur le fendeur de manière à ne pas vous mettre en danger (risque de trébuchement). Réglage de la hauteur de course Pour les morceaux de bois de faible longueur, le rendement peut être augmenté en raccourcissant la course de retour de la lame de fendage.

1. Posez le tronc sur

la table du fendeur et abaissez le fendeur jusqu’à environ 2 cm au dessus du tronc en abaissant les deux poignées de commande.

2. Relâchez une poig-née de commande, ce qui a pour effet

d’immobiliser le fendeur sur cette position.

3. Débranchez l'appareil et retirez la fiche de la prise au secteur.

4. Relâchez la deuxième poignée de commande.

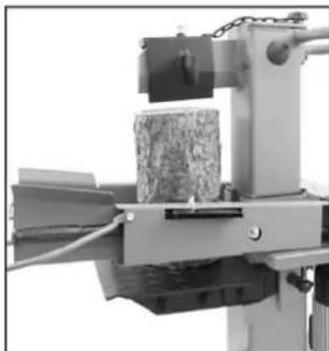

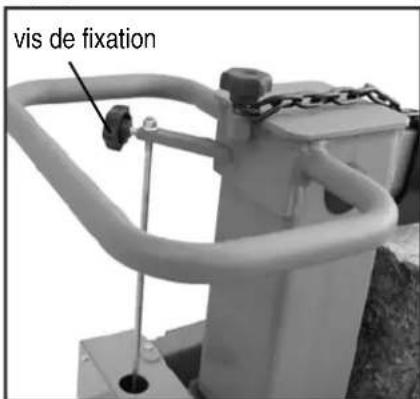

marche en retour sur la tige latérale en immobilisant la vis de fixation à la hauteur souhaitée.

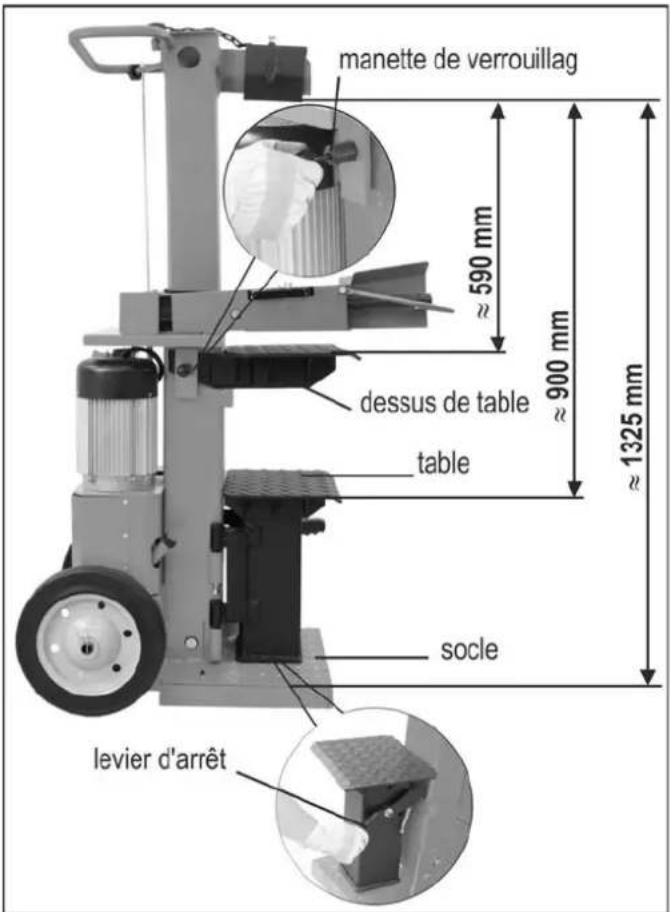

vis de fixation36 Régler la hauteur de la table Position supérieure du dessus de la table: 590 mm maximum. Position intermédiaire du dessus de la table: 900 mm maximum. Position inférieure du dessus de le socle: 1325 mm maximum.

1. Fendez les troncs d’une longueur de 590 mm maximum sur le

dessus de table. Fixer le plateau de la table a l’aide de la manette de verrouillage (La manette de verrouillage se visse dans le trou du plateau de la table)

2. Fendez les troncs d’une longueur de 900 mm maximum sur le

table. Tirez le dessus de table.

3. Fendez les troncs d’une longueur de 1300 mm maximum sur le

socle. Appuyez sur le levier d’arrêt et faites pivoter la table sur le côté.

Ajuster la croix de fendage

1. Desserrer la vis à

2. Déplacer la croix

de fendage dans la bonne position (la vis à 6 pans se situe au dessus du trou dans la lame de fendage).

3. Resserrer la vis à

Fendre du bois court:

1. Position supérieure du dessus de table

2. Placez le tronc sur le dessus de table du fendeur.

3. Maintenez le tronc en place à l’aide des griffes de serrage.

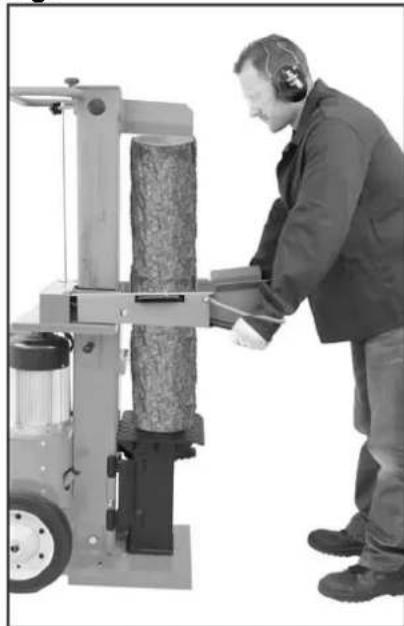

L Fendez le bois à fendre exclusivement dans le sens des fibres. Fendre du bois long:

intermédiaire et inférieure de la table ou du socle.

2. Fixer le plateau de la

table dans la position centrale ou supérieure en fonction de la longueur de la bûche à fendre.

3. Placez le tronc sur la

L Dysfonctionnement possible lors du fendage de bois long : la pièce à fendre n'est pas complètement fendue, s'est coincée dans la lame et remonte avec le mouvement de retour. Dans ce cas, veuillez procéder de la manière suivante :

1. Débrancher l'appareil.

2. Fixez, selon la longueur du tronc que vous souhaitez fendre, le

dessus de table dans la position supérieure ou le table dans la position intermédiaire.

3. Branchez l'appareil et continuez les opérations de fendage.

Ne jamais fendre deux troncs d’un coup. Ne jamais rajouter ou remplacer le bois durant la procédure. L Ne jamais forcer le fendage du tronc en maintenant la poussée durant plusieurs secondes. Cela pourrait endommager la machine. Positionnez à nouveau le tronc sur la table et répétez l'opération de fendage ou mettez le tronc de côté. Comment libérer un tronc coincé ? Il se pourrait que le bois à fendre branchu soit coincé durant le fendage.

1. Débranchez l'appareil et retirez la fiche de la prise au secteur.

2. N'enlevez pas les souches coincées avec

3. Tenter de bouger la bûche coincée avec précaution à l’aide

d’une barre à mines afin de la décoincer. Ne pas endommager la colonne de fendage. Ne jamais tenter de libérer le tronc coincé en se servant d’un marteau. fendeur en croix Vis à 6 pans37 Ne tentez jamais de libérer le tronc coincé avec une scie. Ne demandez pas d’aide à une seconde personne. Achèvement du travail : ¾ Amenez le fendeur en position inférieure (état rétracté). ¾ Relâchez une poignée de commande. ¾ Débranchez l’appareil et retirez la fiche de la prise au secteur. ¾ Observez les instructions d’entretien et de maintenance.

Entretien et nettoyage

Avant de toute intervention d'entretien et de nettoyage arrêter l'équipement − arrêter l'équipement − retirer la fiche du secteur

Portez des gants de protection afin d’éviter de se blesser les mains. Les dispositifs de sécurité enlevés pour effectuer des interventions de maintenance ou de nettoyage doivent impérativement être remontés et vérifiés. N'utiliser que des pièces de rechange d'origine. Toute autre pièce risque de provoquer des blessures et dommages imprévisibles. Veillez à retirer l’outil et la clé à vis après l’entretien ou la réparation. Les autres interventions d’entretien et de réparation qui ne sont pas décrites dans ce chapitre doivent être effectuées uniquement par le S.A.V. Effectuer régulièrement les interventions d’entretien suivantes afin de garantir la longévité et la fiabilité de la machine. L Observez les points suivants afin de ne pas entraver le bon fonctionnement du fendeur de bûches: nettoyez soigneusement la machine après chaque utilisation. les fixations desserrées. les composants usés ou endommagés. éliminez les résidus de résine. graissez la colonne de fendage régulièrement ou huilez- la avec une huile à pulvérisation non-polluante. contrôlez régulièrement l’étanchéité et la solidité des tuyaux hydrauliques et des tuyaux flexibles. les défauts de montage ou d'état des couvercles et dispositifs de protection. Affûtage du fendeur Meuler le fendeur ou l'aiguiser avec une lime fine (enlever les bavures) après une durée de service prolongée, en cas de réduction de la puissance de fendage ou d’une légère déformation de la lame.

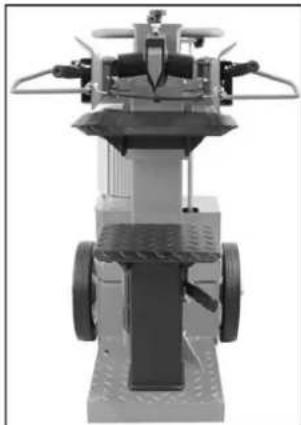

Comment contrôler le niveau d’huile ?

1. La colonne de fendage

doit adopter son état rétracté.

3. Nettoyez la jauge d’huile

et le joint d’étanchéité.

4. Enfoncez la jauge jusqu’à

la butée dans l’orifice.

5. Retirez à nouveau la

Lorsque le niveau d’huile est compris entre les deux repè-res, le réser-voir contient suffisamment d’huile. Lorsque le niveau d’huile se situe audes-sous du repère inférieur, il faut rajouter de l’huile à l’aide d’un entonnoir propre.

6. Contrôlez le joint d’étanchéité. Remplacez-le en cas de

7. Enfoncez la jauge dans l’orifice.

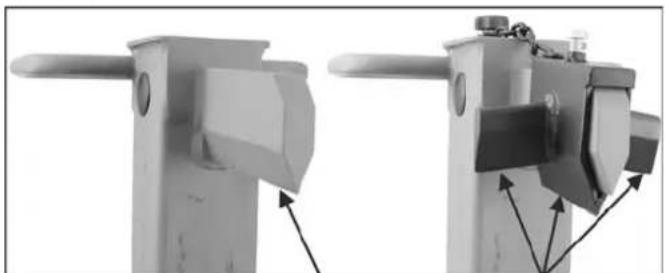

Affûtage des arêtes Jauge d’huile Repère inférieur Repère supérieur38 Quand faut-il faire une vidange ? Première vidange après 50 heures de service, puis toutes les 250 heures. Vidange :

1. La colonne de fendage doit se trouver en position rétractée.

2. Retirez la jauge de l’orifice.

3. Placez un récipient pouvant contenir 10 litres d’huile sous le

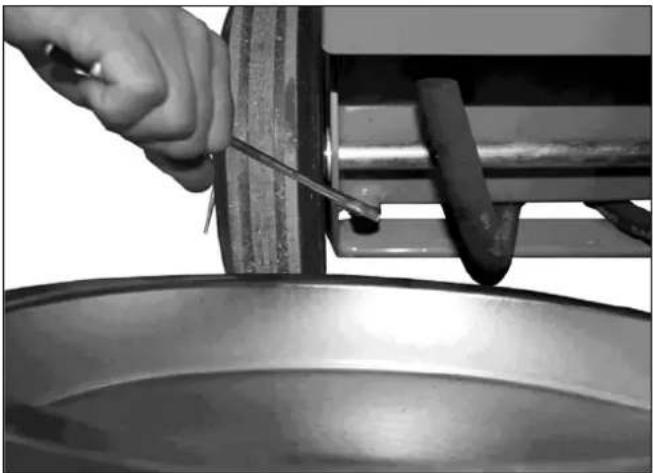

fendeur de bois. 4. Dévissez le bouchon d’écoulement pour que l’huile puisse s’écouler.

5. Remettez le joint et le bouchon d’écoulement en place.

6. Versez l’huile hydraulique de rechange (env. 7 litres) à l’aide

d’un entonnoir propre. 7. Nettoyez la jauge d’huile et le joint d’étanchéité. 8. Contrôlez le joint d’étanchéité. Remplacez-le en cas de détérioration. 9. Réinsérez la jauge dans l’orifice. Éliminez l’huile usée conformément à la réglementation en vigueur (point de collecte d’huile usée sur place). Il est interdit de vidanger les huiles usées dans le sol ou de les mélanger aux déchets. L Huile hydraulique Pour le cylindre hydraulique, nous recommandons d’utiliser les huiles hydrauliques suivantes : ¾ Shell Tellus T 22 ¾ Aral Vitam Gf 22 ¾ BP Energol HLP 22 ¾ Mobil DTE 11 ¾ ou des huiles équivalentes Ne pas employer d’autres sortes d’huiles. L’emploi d’autres sortes d’huiles peut influencer le fonctionne-ment du cylindre hydraulique.

Caractéristiques techniques Modèle / Type ASP 14 TS Année de construction voir la dernière page Force de fendage 140 kN (14 t) Longueur du bois max. 1300 mm Diamètre du bois min. 120 mm – max. 400 mm Course de fendage ≈ 530 mm Vitesse d’entrée env. 0,034 m/sek. Vitesse de retour env. 0,17 m/sek. Huile hydraulique (max.) env. 10 litres Pression hydraulique 28,6 MPa (286 bars) Puissance du moteur électrique (puissance absorbée)

4,0 kW S6 (4 min/6 min) Alimentation électrique 400 V / 3N~+PE 50 Hz, 16 A Dimensions (longueur x largeur x hauteur) 580 x 920 x 1540 mm Poids env. 184 kg39 Pannes possibles

Avant de procéder à l'élimination des défauts − arrêter l'équipement − retirer la fiche du secteur Problème Source Remède Le tronc n’est pas fendu (puissance insuffisante). ⇒ Positionnement incorrect du tronc ⇒ Le tronc dépasse les dimensions maximales autorisées ou le bois est trop dur pour la puissance de la machine ⇒ Le fendeur ne fend pas ⇒ Pression hydraulique trop basse

⇒ Tringlerie de déclenchement déformée (le poussoir hydraulique n’est pas totalement enfoncé) ⇒ Câble d’alimentation incorrect (plus de 10 m de long ou section trop faible) ⇒ Repositionner le tronc ⇒ Couper le tronc aux dimensions maximales autorisées ⇒ Affûter le fendeur, contrôler la présence d'éventuelles bavures ou entailles ⇒ Contrôler le niveau d’huile ; le cas échéant, en rajouter. Problème insoluble. Prière de s’adresser au constructeur ou à une autre entreprise afin d’y remédier. ⇒ Demander au fabricant ou à une entreprise spécialisée désignée par ce dernier de procéder à l’ajustage de la tringlerie ⇒ Employer un câble approprié La colonne de fendage se rétracte en oscillant ou en provoquant de fortes vibrations ⇒ Le circuit contient de l’air ⇒ La colonne de fendage n'est pas assez lubrifiée. ⇒ Contrôler le niveau d’huile ; le cas échéant, en rajouter. ⇒ Graisser la colonne de fendage ou l'huiler avec une huile à pulvérisation non-polluante. Problème insoluble. Prière de s’adresser au constructeur ou à une autre entreprise afin d’y remédier. La colonne de fendage ne se rétracte pas ⇒ Pompe hydraulique défectueuse ⇒ S’adresser au constructeur ou à une autre entreprise afin de remédier au problème. Le moteur tourne, mais la colonne de fendage ne se rétracte pas ⇒ Sens de rotation erroné du moteur ⇒ Contrôler le sens de rotation du moteur. Courant triphasé : modifier le sens de rotation du moteur (voir page 31). Le moteur ne fonctionne pas ⇒ Absence de courant ⇒ Course diphasée si moteur triphasé ⇒ Câble d’alimentation défectueux ⇒ Moteur électrique défectueux ⇒ Contrôler les fusibles ⇒ Demander à un électricien de contrôler les fusibles et les câblages ⇒ Remplacer le câble d’alimentation ou le faire contrôler par un électricien ⇒ S’adresser au constructeur ou à une autre entreprise afin de remédier au problème.

Conditions de garantie Veuillez tenir compte de la déclaration de garantie ci-jointe.40
