Po rozpakowaniu kartonów należy sprawdzić ! kompletność dostawy ! ew. szkody transportowe Należy odwrotnie poinformować dystrybutora, dostawcę bądź producenta o zastrzeżeniach. Późniejsze reklamacje nie zostaną uwzględnione. 1 płyta stołu 1 oś 1 worek z wyposażeniem 1 ramię obsługowe, lewe 1 wstępnie zmontowany moduł urządzenia 1 instrukcja obsługi 2 koła 1 krzyżaka rozłupującego 1 ramię obsługowe, prawe

! Dla każdej z tych pozycji istnieją bolce zabezpieczające. ! Osadź stół w odpowiednich kątownikach mocujących. ! Prosze sprawdzić czy stół jest dobrze bolcem zaryglowany

Houdt u alstublieft rekening met de ingesloten garantieverklaring.105 Zanim nie przeczytają Państwo niniejszej Instrukcji obsługi, nie przyjmą do wiadomości i przestrzegania zawartych w niej wskazówek oraz nie zmontują urządzenia w opisany poniżej sposób, nie wolno uruchomić urządzenia. Niniejszą instrukcję należy przechować dla późniejszego wykorzystania.

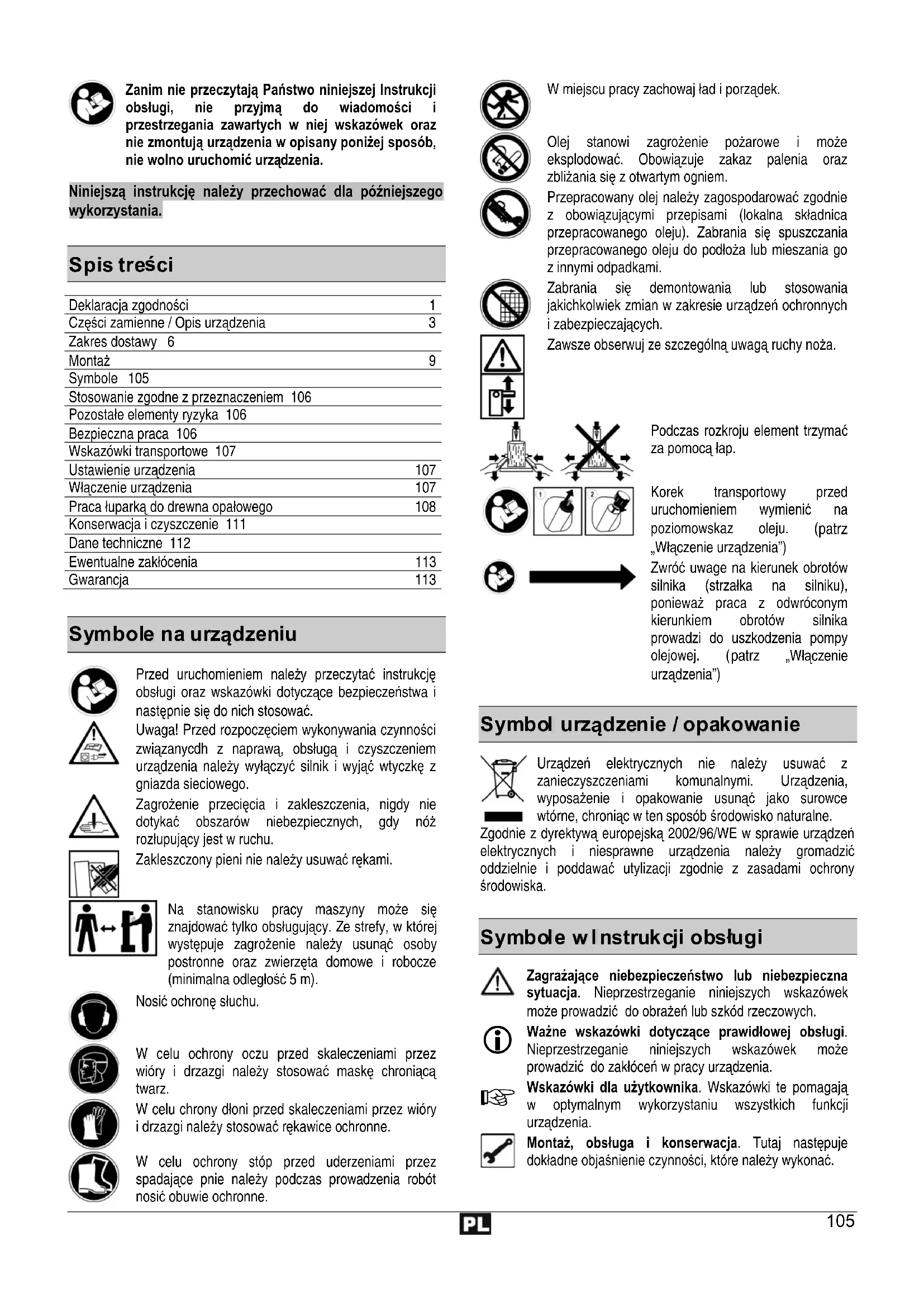

Deklaracja zgodności 1 Części zamienne / Opis urządzenia 3 Zakres dostawy 6 Montaż 9 Symbole 105 Stosowanie zgodne z przeznaczeniem 106 Pozostałe elementy ryzyka 106 Bezpieczna praca 106 Wskazówki transportowe 107 Ustawienie urządzenia 107 Włączenie urządzenia 107 Praca łuparką do drewna opałowego 108 Konserwacja i czyszczenie 111 Dane techniczne 112 Ewentualne zakłócenia 113 Gwarancja 113

Przed uruchomieniem należy przeczytać instrukcję obsługi oraz wskazówki dotyczące bezpieczeństwa i następnie się do nich stosować. Uwaga! Przed rozpoczęciem wykonywania czynności związanycdh z naprawą, obsługą i czyszczeniem urządzenia należy wyłączyć silnik i wyjąć wtyczkę z gniazda sieciowego. Zagrożenie przecięcia i zakleszczenia, nigdy nie dotykać obszarów niebezpiecznych, gdy nóż rozłupujący jest w ruchu. Zakleszczony pieni nie należy usuwać rękami. Na stanowisku pracy maszyny może się znajdować tylko obsługujący. Ze strefy, w której występuje zagrożenie należy usunąć osoby postronne oraz zwierzęta domowe i robocze (minimalna odległość 5 m). Nosić ochronę słuchu. W celu ochrony oczu przed skaleczeniami przez wióry i drzazgi należy stosować maskę chroniącą twarz. W celu chrony dłoni przed skaleczeniami przez wióry i drzazgi należy stosować rękawice ochronne. W celu ochrony stóp przed uderzeniami przez spadające pnie należy podczas prowadzenia robót nosić obuwie ochronne. W miejscu pracy zachowaj ład i porządek. Olej stanowi zagrożenie pożarowe i może eksplodować. Obowiązuje zakaz palenia oraz zbliżania się z otwartym ogniem. Przepracowany olej należy zagospodarować zgodnie z obowiązującymi przepisami (lokalna składnica przepracowanego oleju). Zabrania się spuszczania przepracowanego oleju do podłoża lub mieszania go z innymi odpadkami. Zabrania się demontowania lub stosowania jakichkolwiek zmian w zakresie urządzeń ochronnych i zabezpieczających. Zawsze obserwuj ze szczególną uwagą ruchy noża. Podczas rozkroju element trzymać za pomocą łap. Korek transportowy przed uruchomieniem wymienić na poziomowskaz oleju. ( patrz

Włączenie urządzenia”) Zwróć uwage na kierunek obrotów silnika (strzałka na silniku), ponieważ praca z odwróconym kierunkiem obrotów silnika prowadzi do uszkodzenia pompy olejowej. ( patrz „Włączenie urządzenia”)

Urządzeń elektrycznych nie należy usuwać z zanieczyszczeniami komunalnymi. Urządzenia, wyposażenie i opakowanie usunąć jako surowce wtórne, chroniąc w ten sposób środowisko naturalne. Zgodnie z dyrektywą europejską 2002/96/WE w sprawie urządzeń elektrycznych i niesprawne urządzenia należy gromadzić oddzielnie i poddawać utylizacji zgodnie z zasadami ochrony środowiska.

Zagrażające niebezpieczeństwo lub niebezpieczna sytuacja. Nieprzestrzeganie niniejszych wskazówek może prowadzić do obrażeń lub szkód rzeczowych.

Ważne wskazówki dotyczące prawidłowej obsługi. Nieprzestrzeganie niniejszych wskazówek może prowadzić do zakłóceń w pracy urządzenia.

Wskazówki dla użytkownika. Wskazówki te pomagają w optymalnym wykorzystaniu wszystkich funkcji urządzenia. Montaż, obsługa i konserwacja. Tutaj następuje dokładne objaśnienie czynności, które należy wykonać.106

Łuparkę do drewna opałowego należy stosować wyłącznie do rozszczepiania drewna. Do obróbki w łuparce nadaje się wyłącznie prosto przycięte drewno. Z łupanego drewna należy usunąć obce ciała (gwoździe, drut, beton itp.). Do eksploatacji zgodnej z przeznaczeniem zalicza się także dotrzymywanie podanych przez producenta warunków eksploatacji, konserwacji i napraw, jak również stosowanie się do umieszczonych w instrukcji obsługi wskazówek bezpieczeństwa. Każdy inny przypadek użytkowania maszyny, niż podany w instrukcji obsługi, uważa się za niezgodny z przeznaczeniem. Producent nie odpowiada za wynikające stąd szkody: ryzyko ponosi wyłącznie użytkownik. Urządzenie mogą uzbrajać, stosować i konserwować tylko osoby, które je znają i są pouczone o zagrożeniach. Wykonywanie prac naprawczych wolno powierzać tylko nam lub wyznaczonym przez nas punktom serwisowym.

Także przy posługiwaniu się urządzeniem w sposób zgodny ze wszystkimi obowiązującymi przepisami dotyczącymi bezpieczeństwa mogą, w związku z jego przeznaczeniem i konstrukcją, pozostać jeszcze pewne elementy ryzyka. Te pozostałe elementy ryzyka można ograniczyć do minimum przestrzegając łącznie „wskazówek dotyczących bezpieczeństwa“ oraz „stosowania zgodnego z przeznaczeniem“. Praca wykonywana w przemyślany sposób i z zachowaniem należytej ostrożności zmniejsza ryzyko odniesienia obrażeń przez osoby oraz ryzyko spowodowania szkód. Ignorowanie lub lekceważenie środków bezpieczeństwa może prowadzić do odniesienia obrażeń przez obsługującego oraz uszkodzenia rzeczy. Nieuwaga, nie przestrzeganie zasad bezpieczeństwa i niewłaściwe stosowanie może spowodować zranienie dłoni lub palców ruchomym nożem rozłupującym. Zagrożenie porażeniem prądem przy stosowaniu nieprawidłowych przewodów zasilania energią elektryczną. Dotknięcie elementów pod napięciem przy otwartych podzespołach elektrycznych. Możliwość pogorszenia się słuchu w przypadku dłuższych prac bez odpowiedniego zabezpieczenia. Ponadto, pomimo wszystkich zastosowanych środków zapobiegawczych mogą wystąpić elementy utajonego ryzyka.

W celu ochrony siebie samego i innych przed ewentualnymi obrażeniami, przed włączeniem niniejszego produktu należy przeczytać i stosować się do następujących wskazówek i przepisów o zapobieganiu wypadkom, opracowanych przez zrzeszenia branżowe lub do obowiązujących lokalnie w danym kraju regulacji dotyczących bezpieczeństwa.

Należy przekazać niniejsze wskazówki dotyczące bezpieczeństwa wszystkim osobom, które użytkują maszynę.

Niniejsze wskazówki dotyczące bezpieczeństwa należy starannie przechowywać. Pracować uważnie i zwracać uwagę na wykonywane czynności. Zachować rozsądek podczas pracy. Nie używać urządzenia w stanie zmęczenia, pod wpływem narkotyków, alkoholu lub leków. Moment nieuwagi podczas używania urządzenia może doprowadzić do poważnych obrażeń. Przy pomocy niniejszej instrukcji należy zapoznać się z urządzeniem przed rozpoczęciem użytkowania. Nie należy stosować urządzenia do celów, do których nie jest ono przeznaczone (zob. „Stosowanie zgodne z przeznaczeniem” i „Praca łuparką do drewna opałowego”). Przyjąć bezpieczną postawę i stale utrzymywać równowagę. Przyjąć pozycję do pracy, znajduje się ona w obszarze uchwytów obsługowych. Nigdy nie stawać na maszynie. Podczas pracy należy nosić: − wizjer ochronny − rękawice robocze − osłonę narządu słuchu − obuwie ochronne z noskami okutymi blachą Należy nosić odpowiednią odzież roboczą: − nie nosić odzieży czy ozdób, (które mogłyby się wplątać w części maszyny znajdujące się w ruchu) Obsługujący maszynę odpowiada w miejscu użytkowania maszyny w stosunku do osób trzecich. Dzieci oraz młodzież poniżej lat 18 nie mogą obsługiwać maszyny. Dzieci muszą pozostawać z dala od urządzenia. Nie należy pozostawiać urządzenia bez dozoru. Nigdy nie używać urządzenia, gdy w pobliżu są osoby nie biorące udziału w pracy. Na stanowisku pracy należy utrzymywać porządek! Następstwem nieporządku mogą być wypadki. Nie należy przeciążać urządzenia! Praca w podanym zakresie wykorzystania mocy jest łatwiejsza i bezpieczniejsza. Użytkować urządzenie tylko z kompletnymi i prawidłowo zamontowanymi urządzeniami ochronnymi i nie dokonywać przy maszynie żadnych zmian, które mogą mieć wpływ na zmniejszenie bezpieczeństwa. Nie zmieniać maszyny wzgl. jej części. Nie spryskiwać urządzenia wodą (zagrożenie porażeniem prądem elektrycznym). Nie pozostawiać urządzenia oraz nie pracować w czasie podczas deszczu. Przechowywać urz ądzenie w suchym miejscu i uniemożliwić dostęp dzieciom. Do wykonywania następujących robót należy wyłączyć maszynę i wyjąć wtyczkę z gniazda zasilania sieciowego: − Naprawy − Prace konserwacyjne i naprawcze − Usuwanie zakłóceń − Sprawdzanie, czy przewody przyłączeniowe nie są splątane lub uszkodzone − Transport − Pozostawienie urządzenia (także na krótki okres czasu)107 Sprawdzić maszynę, czy nie wykazuje ona ewentualnych uszkodzeń: − Przed dalszym użytkowaniem urządzenia należy starannie sprawdzić, czy urządzenia ochronne zostały w prawidłowy sposób zamontowane i czy spełniają swoją funkcję. − Sprawdzić, czy części ruchome należycie funkcjonują, czy nie są blokowane oraz, czy jakieś części nie uległy uszkodzeniu. Żeby uzyskać pełną sprawność eksploatacyjną, wszystkie podzespoły muszą być prawidłowo zamontowane i spełniać wszystkie wymagania. − Jeżeli niniejsza instrukcja nie stanowi inaczej, wszystkie uszkodzone urządzenia ochronne muszą zostać fachowo naprawione lub wymienione przez autoryzowany warsztat. − Uszkodzone lub nieczytelne etykiety bezpieczeństwa należy wymienić na nowe. Bezpieczeństwo urządzeń elektrycznych Wykonanie przewodu zasilania zgodnie z IEC 60245 (H 07 RN-F) o minimalnych przekrojach: ⇒ 400 V 3~ 5 x 1,5 mm², przy długości przewodu do maks. 10 m Nie należy nigdy stosować przewodów zasilania o długości powyżej 10 m. Dłuższe przewody zasilające powodują spadek napięcia. Silnik nie osiąga swojej maksymalnej mocy i w konsekwencji zredukowaniu ulega sprawność funkcjonalna maszyny. Wtyczki i gniazda wtykowe przewodów zasilających i przedłużaczy muszą być wykonane z gumy, miękkiego PCW lub innych materiałów termoplastycznych o jednakowej wytrzymałości mechanicznej, lub muszą być odpowiednio takim materiałen zaizolowane. Wtyczki przewodów zasilających i przedłużaczy muszą być chronione przez rozbryzgami wody. Przy układaniu przewodu zasilania sieciowego należy zwrócić uwagę na to, ż eby nie został zgnieciony ani złamany oraz żeby połączenie wtykowe nie uległo zawilgoceniu. Nie należy stosować przewodu zasilającego do celów, do których nie jest przewidziany. Należy chronić przewód zasilania przed wysokimi temperaturami, olejem i ostrymi krawędziami. Nie wyciągać wtyku z gniazda zasilania sieciowego ciągnąc za przewód. Podczas używania bębna do nawijania kabla kabel należy w pełni rozwinąć. Regularnie sprawdzać stan techniczny przewodu przedłużacza i wymienić go, jeżeli jest uszkodzony . Nie należy posługiwać się uszkodzonymi przewodami zasilającymi. Podczas pracy na otwartej przestrzeni należy stosować tylko dozwolone do tego i odpowiednio oznakowane przedłużenia przewodów zasilających. Nie należy posługiwać si ę prowizorycznymi przyłączami elektrycznymi. Przyłącze elektryczne lub naprawy podzespołów elektrycznych maszyny mogą być wykonywane wyłącznie przez koncesjonowanego elektrotechnika lub jedną z naszych stacji obsługi klienta. Należy przy tym stosować się do lokalnych przepisów dotyczących bezpieczeństwa. Naprawy innych podzespołów maszyny wykonuje producent lub jedna z jego stacji obsługi klienta.

Stosować wyłącznie oryginalne części zamienne. Wskutek stosowania innych części zamiennych oraz elementów wyposażenia użytkownik może ulec wypadkowi. Za szkody wynikłe wskutek powyższego producent nie przyjmuje na siebie odpowiedzialności.

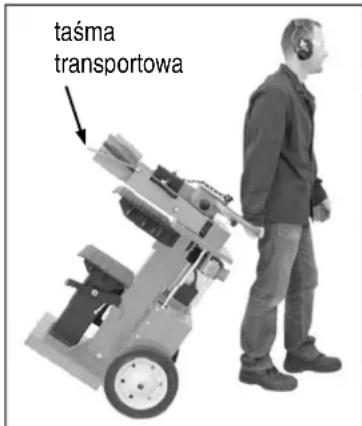

Przed każdym transportem nóż rozłupujący sprowadzić w dolne położenie. W celu przetransporto-wania łuparki do drewna uchwyć dłonią pałąk i przechylić maszynę lekko ku sobie. W takiej pozycji łuparkę można bez proble-mu transportować. Aby podczas transportu nie nastąpił wyciek oleju, poziomowskaz, musi być mocno zakręcony korek zbiornika oleju.

Należy zwrócić uwagę, żeby stanowisko pracy spełniało następujące wymagania: − nie stwarzało zagrożenia poślizgnięciem − było równe − nie stwarzało zagrożenia potknięciem − posiadało wystarczające oświetlenie Nie należy eksploatować maszyny w pobliżu gazu ziemnego, benzyny oraz innych materiałów łatwopalnych.

Należy upewnić, czy urządzenie jest kompletne i czy jest prawidłowo zmontowane. Przed każdym użyciem sprawdzić: − czy przewody zasilania nie wykazują uszkodzeń (pęknięć, przecięć itp.), Nie należy posługiwać się uszkodzonymi przewodami. − czy nie występują inne uszkodzenia (patrz – Bezpieczne wykonywanie pracy) − czy wszystkie śruby zostały prawidłowo dokręcone. − szczelność układu hydraulicznego − poziom oleju

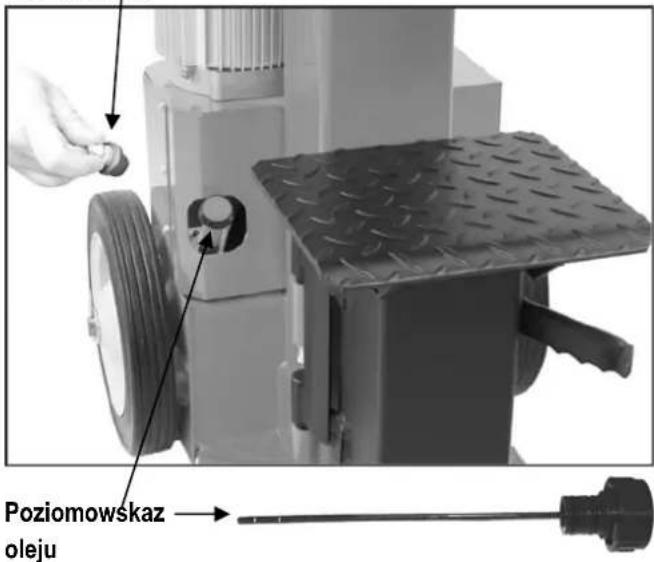

ortowa108 Korek transportowy przed uruchomieniem wymienić na poziomowskaz oleju. Transportowy

L Odpowietrzenie instalacji hydrau-licznej przed rozpo-częciem pracy jest konieczne, gdyż w przeciwnym razie zamknięte w układ- zie powietrze może spowodować usz-kodzenie uszczelek i trwałe uszkodzenie łuparki do drewna.

L Przyłącze sieciowe Należy porównać wartość napięcia znamionowego podaną na tabliczce urządzenia z wartością napięcia sieciowego i podłączyć urządzenie do przepisowego gniazda wtykowego. Stosować przedłużenia przewodów zasilania sieciowego o wystarczającym przekroju. Podłączyć maszynę poprzez wyłącznik ochronny Fi (wyłącznik ochronny różnicowy) 30 mA . L Zabezpieczenie: 400 V 3~ Î 16 A L Włączenie / wyłączenie Przed każdym uruchomieniem urządzenia sprawdzić funkcjonowanie wyłącznika (przez włączenie i wyłączenie).

Nie używać urządzenia, którego wyłącznik nie da się włączyć lub wyłączyć. Uszkodzone wyłączniki muszą być niezwłocznie naprawiane lub wymieniane przez serwis.

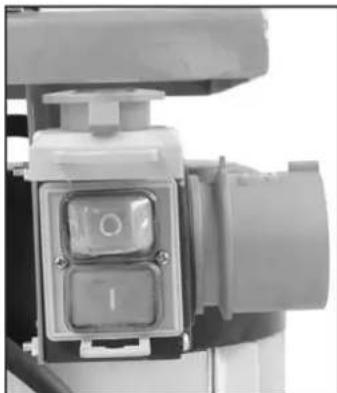

Włączenie Wciśnij zielony przycisk. Wyłączenie Wciśnij czerwony przycisk. L Zabezpieczenie przed samorozruchem w przypadku zaniku napięcia (z wyzwalaczem zanikowym) Przy przerwie w dopływie prądu następuje automatyczne wyłączenie urządzenia. W celu ponownego uruchomienia urządzenia należy powtórnie nacisnąć zielony przycisk. Łuparka do drewna z zasilaniem 400 V 3~ Zwróć uwage na kierunek obrotów silnika (strzałka na silniku), ponieważ praca z odwróconym kierunkiem obrotów silnika prowadzi do uszkodzenia pompy olejowej. Sprawdzenie kierunku obrotów: ¾ Włączyć silnik; nóż rozłupujący automatycznie przemieszcza się w maksymalne górne położenie. ¾ Jeżeli nóż rozłupujący już znajduje się w najwyższym położeniu: złapać obydwa uchwyty obsługowe i wcisnąć je w dół – nóż rozłupujący przesuwa się w dół. ¾ Jeżeli po włączeniu silnika nóż rozłupujący nie porusza się, wyłączyć silnik i zmień kierunek obrotów. Kierunek obrotów można zmienić przez włożenie wkrętaka w przewidzianą do tego szczelinę w kołnierzu wtyczki i odpowiednie ustawienie lekkim naciskiem przełącznika.

L Układ hydrauliczny Nigdy nie eksploatować maszyny, jeżeli zagraża niebezpieczeństwo ze strony cieczy hydraulicznej. Upewnić się, czy maszyna i jej otoczenie są czyste oraz wolne od plam oleju. Niebezpieczeństwo poślizgnięcia oraz zapłonu! Należy regularnie sprawdzać, czy w zbiorniku znajduje się wystarczająca ilość oleju hydraulicznego (patrz rozdział „Obsługa techniczna i konserwacja”) zawartość: ca. 10 Liter

Łuparka do drewna może być obsługiwana wyłącznie przez jedną osobę. Maszynę mogą obsługiwać wyłącznie osoby w wieku powyżej 18 lat, które przeczytały i zrozumiały instrukcję obsługi. W celu ochrony przed możliwymi onrażeniami należy stosować wyposażenie ochronne (okulary / maska ochronna, rękawice, obuwie ochronne). Nigdy nie rozszczepiać wyrzynków, w których znajdują się gwoździe, drut czy inne przedmioty. Rozszczepione drewno i wióry stwarzają na stanowisku pracy nowe zagrożenia. Występuje zagrożenie potknięcia, poślizgnięcia lub upadku. Stanowisko pracy powinno być stale uporządkowane.109 Przy włączonej maszynie nie należy nigdy opierać dłoni na jej ruchomych podzespołach. Rozszczepiać można wyłącznie drewno, którego maksymalna długość nie przekracza 1300 mm. L Sprawdzić przed łupaniem, czy kolumna łuparki jest nasmarowana, tak aby mogła bez problemów wsuwać się i wysuwać.

Co można rozszczepiać? Wielkość wyrzynków przeznaczonych do rozszczepiania długość wyrzynka: maks. 1300 mm średnica wyrzynka: min. 120 – maks. 400 mm Średnica wyrzynka jest zalecaną wartością odnośną, ponieważ: − drewno o mniejszej średnicy może być trudniejsze do rozszczepiania ze względu zawarte w nim sęki i grube włókna Nie należy rozszczepiać zielonych wyrzynków. Wyschnięte i wysezonowane wyrzynki można łatwiej rozszczepiać i nie powodują tylu zacięć materiału w maszynie jak drewno zielone (wilgotne). Twarde gatunki drewna mają skłonność do rozrywania się: Zachować zwiększoną ostrożność!

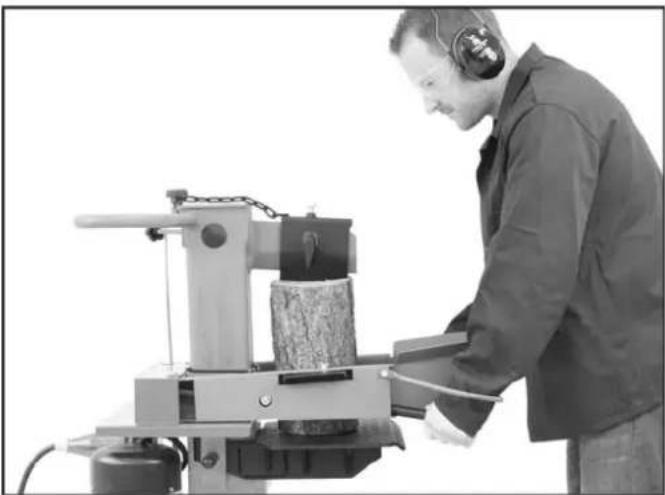

Obsługa Obsługa urządzenia dwoma rękami Łuparki do drewna nigdy nie mogą obsługiwać jednocześnie dwie osoby. Nigdy nie blokować uchwytów obsługowych (łap zaciskowych).

1. Wcisnąć zielony przycisk. Odczekać kilka sekund, aż silnik

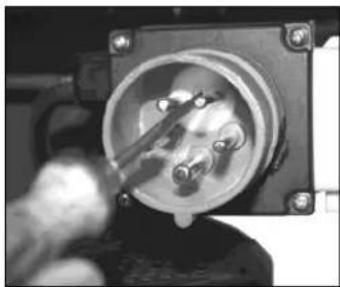

uzyska maksymalne obroty, a w pompie zostanie wytworzone prawidłowe ciśnienie. L W łuparkach do drewna wyposażonych w silniki prądu trójfazowego (400 V 3~) zwracać uwagę na kierunek obrotów silnika. Praca silnika w kierunku niewłaściwym prowadzi do uszkodzenia pompy. L Przy temperaturze poniżej –5° C przed przystąpieniem do pracy rozgrzać łuparkę przez co najmniej 15 minut pracy na biegu jałowym, aby nagrzać olej.

2. Pień ustawić na stole łuparki.

L Łupany element obrabiać wyłącznie wzdłuż włókien.

3. Pień trzymać łapami zaciskowymi.

4. Jednocześnie wcisnąć w dół obydwa uchwyty obsługowe .

Î Nóż łupiący przesuwa się w dół, rozłupując pień.

5. Zwolnić obydwa uchwyty obsługowe, nóż powraca do swojej

pozycji wyjściowej. L Jeżeli zwolni się tylko jeden uchwyt obsługowy, nóż pozostanie w zajmowanej pozycji. Szczególne wskazówki dotyczące rozszczepiania: Przygotowania: Drewno, które ma być rozszczepiane należy przygotować nadając mu maksymalne wymiary umożliwiające obróbkę. Zwrócić uwagę na to, żeby drewno było równo pocięte. Położyć drewno przy łuparce tak, żeby nie stanowiło dla nikogo zagrożenia (niebezpieczeństwo potknięcia). Regulacja wysokości Przy krótszych elementach drewnianych wydajność pracy można zwiększyć przez skrócenie powrotu noża rozłupującego.

1. Ustawić pień na stole

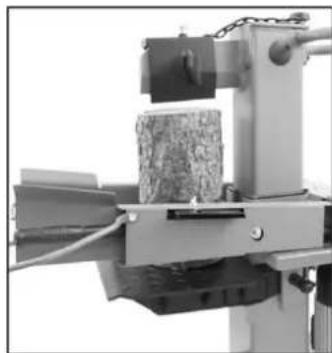

łuparki i sprowadź nóż przez wciśnięcie w dół obu uchwytów obsług-owych na wysokość 2 cm powyżej powierzchni pnia.

2. Zwolnić jeden uchwyt, aby nóż pozostał w zajmowanej pozycji.

3. Wyłączyć urządzenie i wyciągnąć wtyczkę z gniazdka

4. Zwolnić drugi uchwyt obsługowy.

umieszczonym z boku drążku, poprzez ustawienie śruby mocującej na odpowiedniej wysokości.

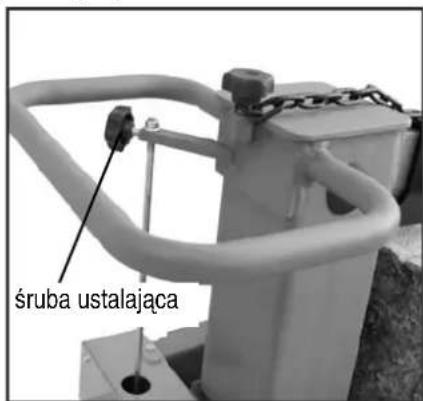

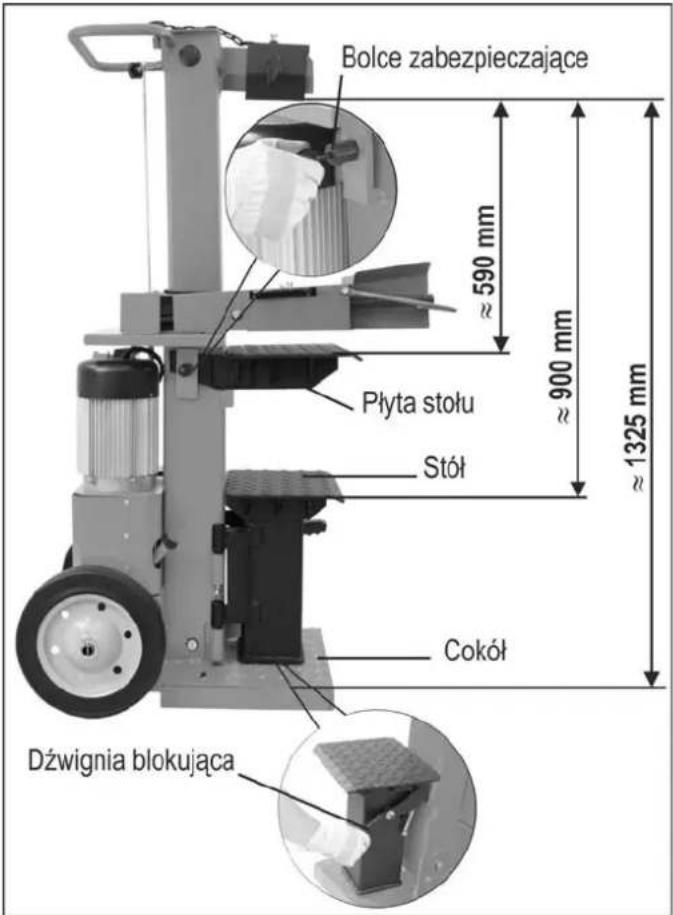

śruba ustalająca110 Ustawienie wysokości stołu Górna pozycja płyty stołu: 590 mm. środkowa pozycja stół: 900 mm. Dolna pozycja cokół: 1325 mm.

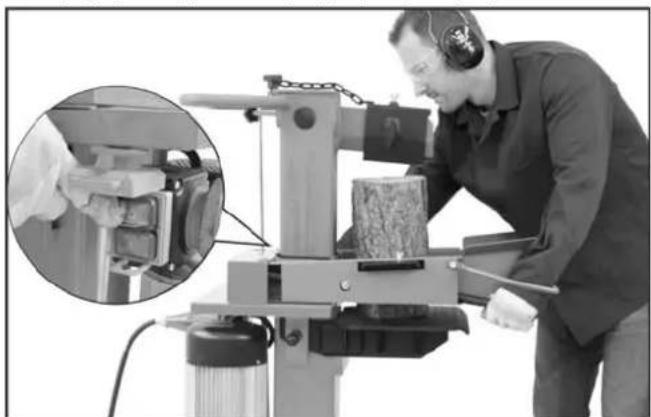

1. Rozłupywać wyrzynki do 590 mm na płycie stołu.

Proszę zabezpieczyć blat stołu za pomocą bolce zabezpieczające. (bolce zabezpieczające wejdzie w otwór blatu)

2. Rozłupywać wyrzynki do 900 mm na stole. Wyciągnąć płytę

3. Rozłupywać wyrzynki do 1300 mm na cokole. Nacisnąć w dół

dźwig-nię bloku-jącą l i odchylić stół w bok.

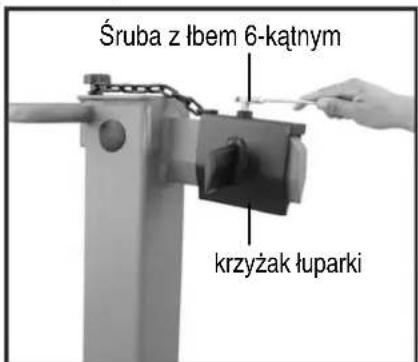

Ustawienie krzyżaka łuparki

2. Przesunąć krzyżak

w odpowiednie położenie (Śruba z łbem 6- kątnym znajduje się powyżej otworu w nożu).

3. Dokręcić ponownie

śrubę z łbem 6- kątnym.

Łupanie drewna krótkiego:

1. Górna pozycja płyty stołu.

2. Postawić wyrzynek na płycie stołu łuparki.

3. Pień trzymać w łapach zaciskowych.

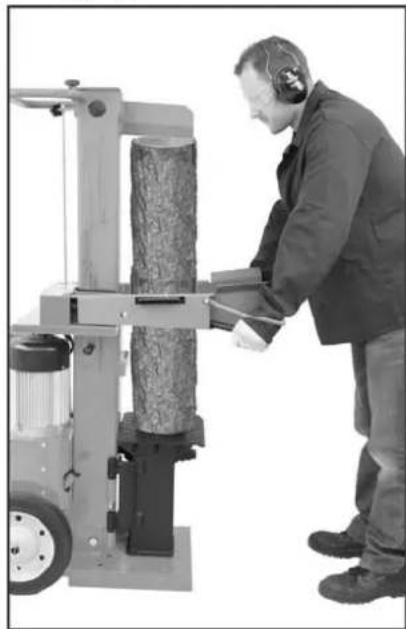

L Obrabiany element łupać wyłącznie w kierunku przebiegu włókien. Łupanie drewna długiego:

stół lub dolna pozycja cokół.

stole lub na cokół łuparki.

L Możliwe zakłócenia podczas łupania drewna: Drewno nie zostaje rozłupane na całej długości, nóż rozłupujący zakleszcza się, tak że wracając do pozycji wyjściowej unosi ze sobą drewno. W takim wypadku postępować następująco:

1. Wyłączyć urządzenie.

2. Zamocować płytę stołu, zależnie od długości przeznaczonego

do rozłupania wyrzynka, w górna lub w środkowej pozycji.

3. Włączyć urządzenie i kontynuować łupanie drewna.

Nigdy nie rozszczepiać dwóch wyrzynków jednocześnie. Nie należy nigdy podczas fazy pracy urządzenia dokładać lub zamieniać drewna. L Nigdy nie kontynuować posuwu przez dłuższy czas (kilka sekund) w celu wymuszenia rozszczepienia wyrzynka. Może to doprowadzić do uszkodzenia maszyny. Pień umieścić ponownie na stole i powtórzyć czynność łupania lub odłożyć go na bok.

krzyżak łuparki Śruba z łbem 6-kątnym111 W jaki sposób można uwolnić wyrzynek zaciśnięty w maszynie? Drewno sękate może powodować zakleszczanie podczas łupania.

1. Wyłączyć urządzenie i wyciągnąć wtyczkę z gniazda

2. Zakleszczony pieni nie należy usuwać rękami.

3. Zakleszczony pień ostrożnie łomem poruszać w obie strony,

aby go poluzować i wyjąć. Nie uszkodzić urządzenia. Zakleszczonego pnia nigdy nie pobijać młotkiem. Zakleszczonego pnia nigdy nie próbować uwolnić przez piłowanie. Nie należy także prosić innej osoby o pomoc. Zakończenie pracy: ¾ Sprowadzić nóż rozłupujący w górne położenie (pozycja wyjściowa). ¾ Zwolnić jeden uchwyt obsługowy. ¾ Wyłączyć urządzenie i wyciągnąć wtyczkę z gniazdka. ¾ Przestrzegać przepisów dotyczących obsługi technicznej i konserwacji.

Przed każdą czynnością związaną z konserwacją / czyszczeniem urządzenia − wyłączyć urządzenie − wyciągnąć wtyczkę z gniazda

W celu uniknięcia obrażeń rąk należy nosić rękawice ochronne. Zabezpieczenia zdjęte w celu wykonania prac serwisowych i czyszczenia muszą zostać z powrotem założone i sprawdzone. Używać wyłącznie oryginalnych części zamiennych. Inne mogą być przyczyną nieprzewidywalnych szkód i niebezpieczeństw. Po konserwacji lub naprawie pamiętać o usunięciu narzędzi i kluczy do śrub. Inne prace serwisowe, które nie są opisane w tym punkcie, mogą być wykonywane tylko przez serwis producenta. Aby zapewnić długą i niezawodną eksploatację urządzenia, należy regularnie przeprowadzać prace konserwacyjne. L W celu zachowania sprawności funkcjonalnej łuparki do drewna opałowego należy zwrócić uwagę na następujące zagadnienia: Po zakończeniu pracy należy dokładnie oczyścić maszynę. Poluzowane mocowania. Zużyte lub uszkodzone elementy. Usunąć pozostałości żywicy. Regularnie smarować kolumnę łuparki lub oliwić ją nieszkodliwym dla środowiska rozpylonym olejem. Regularnie sprawdzaj szczelność i stan węży hydraulicznych. Prawidłowo zamontowanych i nienaruszonych pokryw lun elementów zabezpieczających. Ostrzenie noża rozłupującego Po dłuższej eksploatacji i przy zmniejszeniu wydajności łuparki, oraz przy lekkim odkształceniu ostrza noża należy je przeszlifować lub naostrzyć drobnym pilnikiem (usunąć zadziory).

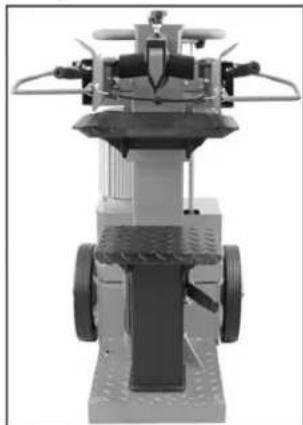

Jak sprawdzić poziom oleju?

1. Kolumna łuparki musi

znajdować się w pozycji schowa-nej.

2. Wyjąć pręt pomiaru

poziomu oleju z otworu.

3. Oczyścić pręt pomiaru

poziomu oleju i uszczelkę olejową.

4. Ponownie włożyć aż do

oporu pręt pom-iaru poziomu oleju do otworu.

5. Ponownie wyjąć pręt

pomiaru pozio-mu z otworu.

Jeżeli poziom oleju znajduje się pomiędzy dwoma oznaczeniami krańcowymi, to w zbiorniku znajduje się wystarczająca ilość oleju. Jeżeli poziom oleju znaduje się poniżej dolnego oznaczenia krańcowego, należy uzupełnić olej, stosując do tego czysty lejek.

6. Sprawdzić stan techniczny uszczelki olejowej. W przypadku

uszkodzeń uszczelka musi zostać wymieniona.

7. Ponownie włożyć aż do oporu pręt pomiaru poziomu oleju do

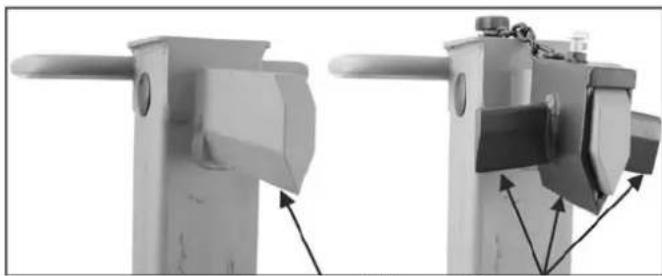

ostrzenie krawędzi tnącej pręt pomiaru stanu oleju dolne oznaczeniegórne oznaczenie112 Kiedy należy wymienić olej? Pierwsza wymiana oleju po upływie 50 godzin eksploatacyjnych, następne po upływie każdych kolejnych 500 godzin eksploatacyjnych. Wymiana:

1. Kolumna łuparki musi znajdować się w pozycji schowanej.

2. Ponownie wyjąć pręt pomiaru poziomu oleju z otworu.

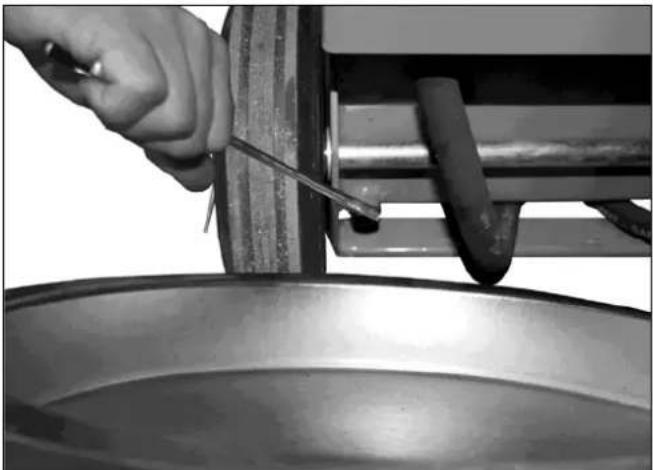

3. Ustawić pod łuparką zbiornik, który będzie mógł pomieścić

minimum 10 litrów oleju.

4. Odkręcić korek spustowy, aby mógł wyciekać olej.

5. Ponownie założyć uszczelkę i korek spustowy.

6. Stosując czysty lejek, wlać do maszyny świeży olej

hydrauliczny (ca. 7 litrów).

7. Oczyścić pręt pomiaru poziomu oleju i uszczelkę olejową.

8. Sprawdzić stan uszczelki olejowej. W przypadku uszkodzeń

uszczelka musi zostać wymieniona.

9. Ponownie włożyć aż do oporu pręt pomiaru poziomu oleju do

otworu Przepracowany olej należy zagospodarować zgodnie z obowiązującymi przepisami (lokalna składnica przepracowanego oleju). Zabrania się spuszczania przepracowanego oleju do podłoża lub mieszania go z innymi odpadkami.

L Olej hydrauliczny Zaleca się stosowanie do siłownika następujących gatunków oleju hydraulicznego: ¾ Shell Tellus T 22 ¾ Aral Vitam Gf 22 ¾ BP Energol HLP 22 ¾ Mobil DTE 11 ¾ lub o równorzędnych właściwościach Nie stosować żadnych innych gatunków oleju. Stosowanie innych gatunków oleju wywiera wpływ na sprawność funkcjonalną siłownika hydraulicznego.

Model / Typ ASP 14 TS Rok produkcji patrz ostatnia strona Siła rozszczepiania 140 kN (14 t) Długość wyrzynków drewnianych max. 1300 mm Średnica wyrzynków drewnianych min. 120 mm – max. 400 mm Długość skoku rozszczepiania ≈ 530 mm Prędkość ruchu roboczego ca. 0,034 m/sek. Prędkość ruchu powrotnego ca. 0,17 m/sek. Olej hydrauliczny (maks.) ca. 10 litrów Ciśnienie w układzie hydraulicznym 28,6 MPa (286 bar) Moc silnika elektrycznego (pobór mocy)

4,0 kW S6 (4 min/6min) Przyłącze 400 V / 3N~+PE 50 Hz, 16 A Wymiary długość 580 x szerokość 920 x wysokość 1540 mm Ciężar ca. 184 kg113

Przed każdą naprawą − wyłączyć urządzenie − wyciągnąć wtyczkę z gniazda rodzaj zakłócenia ewentualna przyczyna usuwanie Wyrzynek nie zostaje rozszczepiony (zbyt mała siła rozszczepiania) ⇒ Wyrzynek znajduje się w niewłaściwej pozycji. ⇒ Wymiary wyrzynka wykraczają poza dozwolone lub drewno jest zbyt twarde jak na możliwości maszyny. ⇒ Nóż łuparki nie rozłupuje ⇒ Zbyt niskie ciśnienie w układzie hydraulic-znym.

⇒ Dźwignie wyzwalające pogięte (popychacz hydrauliki nie pozwala się całkowicie wcisnąć) ⇒ Niewłaściwy przewód przyłączeniowy (dłuższy niż 10 m lub o zbyt małym przekroju żył). ⇒ Ponownie umieścić wyrzynek w urządzeniu. ⇒ Skorygować wymiary wyrzynka do dozwolonych. ⇒ Naostrzyć nóż łuparki, zwrócić uwagę na zadziory i karby ⇒ Sprawdzić poziom oleju i jeżeli zachodzi potrzeba, uzupełnić. Jeżeli zakłócenie nie ustąpiło, nawiązać kontakt z producentem lub wskazaną przez niego firmą. ⇒ Zlecić producentowi lub podanej przez niego firmie serwisowej regulację dźwigni wyzwalających ⇒ Zastosować prawidłowy przewód przyłączeniowy Kolumna rozłupująca porusza się kołysząc się lub silnie wibrując ⇒ Powietrze w układzie. ⇒ Kolumna rozłupująca niedostatecznie nasmarowana wzgl. naoliwiona. ⇒ Sprawdzić stan oleju i w razie potrzeby, uzupełnić. ⇒ Nasmarować kolumnę łuparki lub naoliwić ją nieszkodliwym dla środowiska rozpylonym olejem. Jeżeli zakłócenie nie ustąpiło, nawiązać kontakt z producentem lub wskazaną przez niego firmą. Kolumna rozłupująca nie daje się wprowadzić ⇒ Niesprawna pompa hydrauliczna ⇒ W celu usunięcia zakłócenia nawiązać kontakt z producentem lub wskazaną przez niego firmą. Silnik pracuje. lecz kolumna rozłupująca nie daje się wprowadzić ⇒ Odwrotny kierunek obrotów silnika ⇒ Sprawdzić kierunek obrotów silnika. prąd trójfazowy: Przestawić kierunek obrotów Silnik urządzenia nie podejmuje pracy ⇒ Brak napięcia sieciowego ⇒ Brak jednej fazy w silnikach trójfazowych ⇒ Uszkodzony przewód przyłączeniowy ⇒ Niesprawny silnik elektryczny ⇒ Sprawdzić zabezpieczenie ⇒ Zlecić fachowemu personelowi sprawdzenie zabezpieczenia przewodów zasilających ⇒ Wymienić przewód zasilania sieciowego, lub zlecić jego sprawdzenie elektrykowi ⇒ W celu usunięcia zakłócenia nawiązać kontakt z producentem lub wskazaną przez niego firmą.

Proszę przestrzegać załączonego oświadczenia gwarancyjnego.114
