BEDIENUNGSANLEITUNG ASP 14 TS ATIKA

Brennholzspalter Originalbetriebsanleitung Seite 14

Ahlen, 11.09.2012 A. Pollmeier, Geschäftsführung3

Ersatzteil-Nr. Spare part no. N° de pièce de rechange Резервна част №

Überprüfen Sie nach dem Auspacken den Inhalt des Kartons auf ! Vollständigkeit ! evtl. Transportschäden Teilen Sie Beanstandungen umgehend dem Händler, Zulieferer bzw. Hersteller mit. Spätere Reklamationen werden nicht anerkannt. 1 vormontierte Geräteeinheit 1 Tischplatte 1 Achse 1 Bedienarm links 1 Betriebsanleitung 1 Spaltkreuz 2 Räder 1 Bedienarm rechts 1 Zubehörbeutel

! In der Einbauposition ist ein Verriegelungsbolzen vorhanden. ! Setzen Sie die Tischplatte in die entsprechenden Haltewinkel ein. ! Achten Sie darauf, dass der Verriegelungsbolzen eingerastet ist.

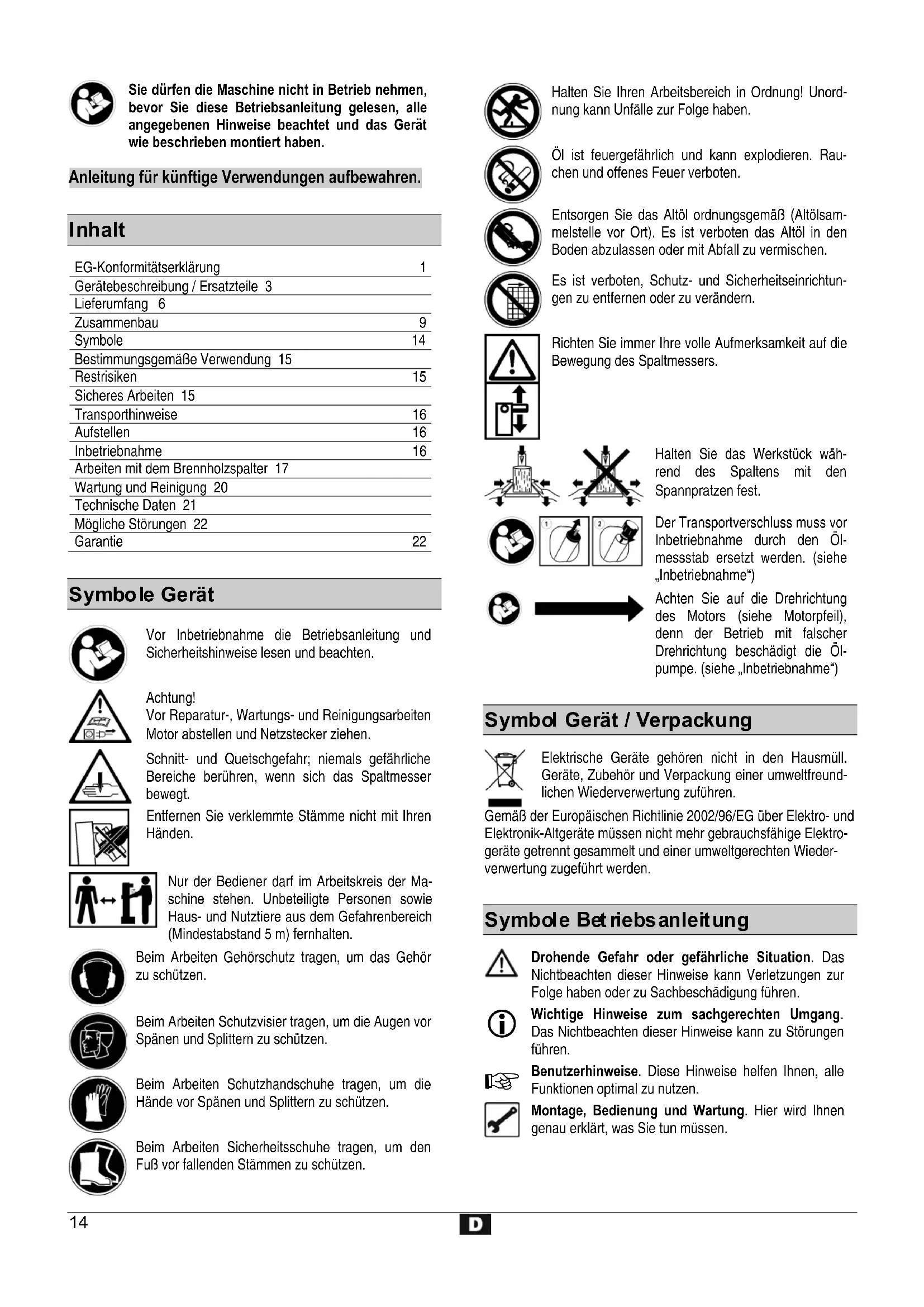

EG-Konformitätserklärung 1 Gerätebeschreibung / Ersatzteile 3 Lieferumfang 6 Zusammenbau 9 Symbole 14 Bestimmungsgemäße Verwendung 15 Restrisiken 15 Sicheres Arbeiten 15 Transporthinweise 16 Aufstellen 16 Inbetriebnahme 16 Arbeiten mit dem Brennholzspalter 17 Wartung und Reinigung 20 Technische Daten 21 Mögliche Störungen 22 Garantie 22

Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten. Achtung! Vor Reparatur-, Wartungs- und Reinigungsarbeiten Motor abstellen und Netzstecker ziehen. Schnitt- und Quetschgefahr; niemals gefährliche Bereiche berühren, wenn sich das Spaltmesser bewegt. Entfernen Sie verklemmte Stämme nicht mit Ihren Händen. Nur der Bediener darf im Arbeitskreis der Ma- schine stehen. Unbeteiligte Personen sowie Haus- und Nutztiere aus dem Gefahrenbereich (Mindestabstand 5 m) fernhalten. Beim Arbeiten Gehörschutz tragen, um das Gehör zu schützen. Beim Arbeiten Schutzvisier tragen, um die Augen vor Spänen und Splittern zu schützen. Beim Arbeiten Schutzhandschuhe tragen, um die Hände vor Spänen und Splittern zu schützen. Beim Arbeiten Sicherheitsschuhe tragen, um den Fuß vor fallenden Stämmen zu schützen. Halten Sie Ihren Arbeitsbereich in Ordnung! Unord- nung kann Unfälle zur Folge haben. Öl ist feuergefährlich und kann explodieren. Rau- chen und offenes Feuer verboten. Entsorgen Sie das Altöl ordnungsgemäß (Altölsam- melstelle vor Ort). Es ist verboten das Altöl in den Boden abzulassen oder mit Abfall zu vermischen. Es ist verboten, Schutz- und Sicherheitseinrichtun- gen zu entfernen oder zu verändern. Richten Sie immer Ihre volle Aufmerksamkeit auf die Bewegung des Spaltmessers. Halten Sie das Werkstück wäh- rend des Spaltens mit den Spannpratzen fest. Der Transportverschluss muss vor Inbetriebnahme durch den Öl- messstab ersetzt werden. (siehe „Inbetriebnahme“) Achten Sie auf die Drehrichtung des Motors (siehe Motorpfeil), denn der Betrieb mit falscher Drehrichtung beschädigt die Öl- pumpe. (siehe „Inbetriebnahme“)

Elektrische Geräte gehören nicht in den Hausmüll. Geräte, Zubehör und Verpackung einer umweltfreund- lichen Wiederverwertung zuführen. Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte müssen nicht mehr gebrauchsfähige Elektro- geräte getrennt gesammelt und einer umweltgerechten Wieder- verwertung zugeführt werden.

Drohende Gefahr oder gefährliche Situation. Das Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.

Wichtige Hinweise zum sachgerechten Umgang. Das Nichtbeachten dieser Hinweise kann zu Störungen führen.

Benutzerhinweise. Diese Hinweise helfen Ihnen, alle Funktionen optimal zu nutzen. Montage, Bedienung und Wartung. Hier wird Ihnen genau erklärt, was Sie tun müssen.15

Der Brennholzspalter ist nur zum Spalten von Holz einsetzbar. Nur gerade abgeschnittenes Holz ist für den Brennholzspalter geeignet. Fremdkörper (Nägel, Draht, Beton etc.) sind aus dem zu spal- tenden Holz unbedingt zu entfernen. Zur bestimmungsgemäßen Verwendung gehört auch die Ein- haltung der vom Hersteller vorgeschriebenen Betriebs-, War- tungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise. Jeder weiter darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden jeder Art haftet der Hersteller nicht: Das Risiko trägt allein der Be- nutzer. Eigenmächtige Veränderungen an dem Brennholzspalter schließen eine Haftung des Herstellers für daraus entstehende Schäden jeder Art aus. Das Gerät darf nur von Personen gerüstet, genutzt und gewar- tet werden, die damit vertraut und über die Gefahren unterrich- tet sind. Instandsetzungsarbeiten dürfen nur durch uns bzw. durch von uns benannte Kundendienststellen durchgeführt werden.

Auch bei bestimmungsgemäßer Verwendung können trotz Einhaltung aller einschlägigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmten Konstruktion noch Restrisiken bestehen. Restrisiken können minimiert werden, wenn die „Sicherheitshin- weise“ und die „Bestimmungsgemäße Verwendung“, sowie die Betriebsanleitung insgesamt beachtet werden. Rücksichtnahme und Vorsicht verringern das Risiko von Perso- nenverletzungen und Beschädigungen. Ignorierte oder übersehene Sicherheitsvorkehrungen können zu Verletzungen beim Bediener oder zu Beschädigungen von Eigentum führen. Durch Unachtsamkeit, Nichteinhaltung der Sicherheitsbestim- mungen und unsachgemäßer Verwendung kann es zu Verlet- zungen an der Hand oder an den Fingern durch das bewegte Spaltmesser kommen. Gefährdung durch Strom, bei Verwendung nicht ordnungsge- mäßer Elektro-Anschlussleitungen. Berührung spannungsführender Teile bei geöffneten elektri- schen Bauteilen. Beeinträchtigung des Gehörs bei länger andauernden Arbeiten ohne Gehörschutz. Des weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

Lesen und beachten Sie vor Inbetriebnahme dieses Erzeugnisses die folgenden Hinweise und die im jeweiligen Land gültigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schützen.

Geben Sie die Sicherheitshinweise an alle Personen weiter, die mit der Maschine arbeiten.

Bewahren Sie diese Sicherheitshinweise gut auf. Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Ge- hen Sie mit Vernunft an die Arbeit. Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Dro- gen, Alkohol oder Medikamenten stehen. Ein Moment der Un- achtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen. Machen Sie sich vor Gebrauch mit Hilfe der Betriebsanleitung mit der Maschine vertraut. Benützen Sie die Maschine nicht für Zwecke, für die sie nicht bestimmt ist (siehe „Bestimmungsgemäße Verwendung“ und „Arbeiten mit dem Brennholzspalter“). Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Nehmen Sie eine Arbeitsstellung ein, die sich im Bereich der Bedienungsgriffe befindet. Niemals auf der Maschine stehen. Tragen Sie beim Arbeiten − Schutzvisier − Arbeitshandschuhe − Gehörschutz − Sicherheitsschuhe mit Stahlkappe Tragen Sie geeignete Arbeitskleidung: − keine weite Kleidung oder Schmuck (sie können von be- weglichen Teilen erfasst werden) Der Bedienende ist im Arbeitsbereich der Maschine gegen- über Dritten verantwortlich. Kinder und Jugendliche unter 18 Jahren dürfen die Maschine nicht bedienen. Kinder von der Maschine fernhalten. Setzen Sie die Maschine niemals ein, während unbeteiligte Personen in der Nähe sind. Lassen Sie die Maschine nie unbeaufsichtigt. Halten Sie Ihren Arbeitsbereich in Ordnung! Unordnung kann Unfälle zur Folge haben. Überlasten Sie die Maschine nicht! Sie arbeiten besser und sicherer im angegebenen Leistungsbereich. Betreiben Sie die Maschine nur mit kompletten und korrekt angebrachten Schutzeinrichtungen und ändern Sie an der Ma- schine nichts, was die Sicherheit beeinträchtigen könnte. Die Maschine bzw. Teile der Maschine nicht verändern. Die Maschine nicht mit Wasser abspritzen. (Gefahrenquelle elektrischer Strom). Maschine nicht im Regen stehen lassen oder bei Regen arbei- ten. Nur an einem trockenen Ort außerhalb der Reichweite von Kindern aufbewahren. Schalten Sie die Maschine ab und ziehen Sie den Netzstecker aus der Steckdose bei: − Reparaturarbeiten − Wartungs- und Reinigungsarbeiten − Beseitigung von Störungen16 − Überprüfungen der Anschlussleitungen, ob diese verschlun- gen oder beschädigt sind − Transport − Verlassen (auch bei kurzzeitigen Unterbrechungen) Überprüfen Sie die Maschine auf eventuelle Beschädigungen: − Vor weiterem Gebrauch des Gerätes müssen Schutzvor- richtungen sorgfältig auf ihre einwandfreie und bestim- mungsgemäße Funktion untersucht werden. − Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfreien Betrieb sicherzu- stellen. − Beschädigte Schutzvorrichtungen und Teile müssen sach- gemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Be- triebsanleitung angegeben ist. − Beschädigte oder unleserliche Sicherheitsaufkleber sind zu ersetzen. Elektrische Sicherheit Ausführung der Anschlussleitung nach IEC 60245 (H 07 RN- F) mit einem Aderquerschnitt von mindestens ⇒ 400 V 3~ 5 x 1,5 mm² bei einer Kabellänge bis max. 10 m Niemals Anschlussleitungen über 10 m verwenden. Längere Anschlussleitungen erzeugen einen Spannungsabfall. Der Mo- tor erreicht nicht mehr seine maximale Leistung, die Funktion der Maschine wird reduziert. Stecker und Kupplungsdosen an Anschlussleitungen müssen aus Gummi, Weich-PVC oder anderem thermoplastischen Ma- terial der gleichen mechanischen Festigkeit sein oder mit die- sem Material überzogen sein. Die Steckvorrichtung der Anschlussleitung muss spritzwasser- geschützt sein. Beim Verlegen der Anschlussleitung darauf achten, dass sie nicht gequetscht, geknickt und die Steckverbindung nicht nass wird. Wickeln Sie bei Verwendung einer Kabeltrommel das Kabel vollständig ab. Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Verwenden Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Kontrollieren Sie Verlängerungskabel regelmäßig und erset- zen Sie sie, wenn sie beschädigt sind. Verwenden Sie keine defekten Anschlussleitungen. Verwenden Sie im Freien nur dafür zugelassene und entspre- chend gekennzeichnete Verlängerungskabel. Keine provisorischen Elektroanschlüsse einsetzen. Schutzeinrichtungen niemals überbrücken oder außer Be- trieb setzen. Der Elektroanschluss bzw. Reparaturen an elektrischen Teilen der Maschine haben durch eine konzessionierte Elektrofachkraft oder eine unserer Kundendienststellen zu erfolgen. Örtliche Vorschriften insbesondere hinsichtlich der Schutzmaßnahmen sind zu beachten. Reparaturen an anderen Teilen der Maschine haben durch den Hersteller bzw. einer seiner Kundendienststellen zu er- folgen. Nur Originalersatzteile verwenden. Durch den Gebrauch anderer Ersatzteile und anderen Zubehörs können Unfälle für den Benutzer entstehen. Für hieraus resultierende Schä- den haftet der Hersteller nicht.

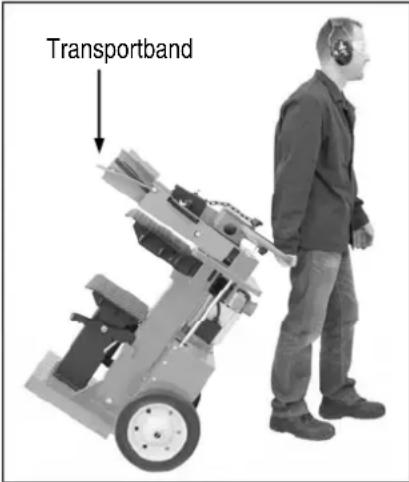

Vor jedem Transport das Spaltmesser ganz nach unten fahren. Zum Transportieren fassen Sie mit einer Hand an den Bügel und kippen den Holz- spalter leicht zu sich hin. In dieser Stellung kann der Spalter mü- helos transportiert werden. Um Ölaustritt beim Transport zu vermei- den, muss der Öltank- verschluss fest ver- schraubt sein.

Achten Sie darauf, dass der Arbeitsbereich folgende Bedingungen erfüllt: − rutschfest − eben − frei von Stolpergefahren − ausreichende Lichtverhältnisse Die Maschine nicht in der Nähe von Erdgas, Benzinrin- nen oder anderen leicht brennbaren Materialien betreiben.

Vergewissern Sie sich, dass die Maschine komplett und vorschriftsmäßig montiert ist. Überprüfen Sie vor jedem Gebrauch: − die Anschlussleitungen auf defekte Stellen (Risse, Schnitte o. dgl.) verwenden Sie keine defekten Leitungen − die Maschine auf eventuelle Beschädigungen (siehe. Sicheres Arbeiten) − ob alle Schrauben fest angezogen sind − die Hydraulik auf Leckstellen − den Ölstand

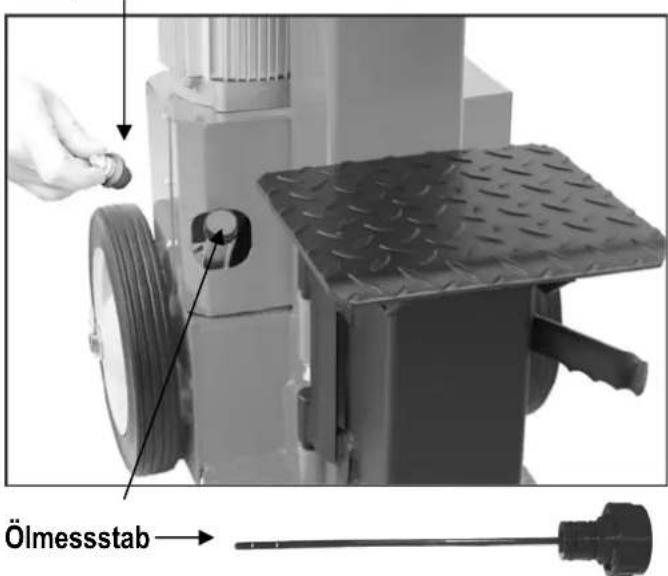

Transportband17 Der Transportverschluss muss vor Inbetriebnahme durch den Ölmessstab ersetzt werden. Transportverschluss

Ölmessstab L Wenn die Hydraulikanlage nicht entlüftet wird, beschädigt die eingeschlossene Luft die Dichtungen und verursacht eine dauer-haft Beschädigung des Brennholzspalters. L Netzanschluss Vergleichen Sie die auf dem Gerätetypenschild angegebene Spannung mit der Netzspannung und schließen Sie das Gerät an die entsprechende und vorschriftsmäßige Steckdose an. Verwenden Sie Verlängerungskabel mit ausreichendem Querschnitt. Schließen Sie die Maschine über einen Fi-Schutzschalter (Fehlerstrom-Schutzschalter) 30 mA an. L Absicherung 400 V 3~ Î 16 A L Ein- / Ausschalten Überprüfen Sie vor jedem Gebrauch die Funktion der Ausschaltvorrichtung (durch Ein- und Ausschalten). Benutzen Sie kein Gerät, bei dem sich der Schalter nicht ein und ausschalten lässt. Beschädigte Schalter müssen unver-züglich vom Kundendienst repariert oder ersetzt werden.

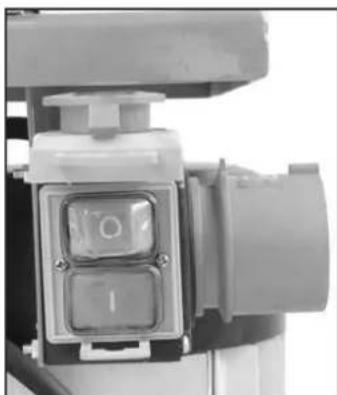

Einschalten Drücken Sie den grünen Knopf. Ausschalten Drücken Sie den roten Knopf.

L Wiederanlaufsicherung bei Stromunter- brechung (Nullspannungsauslöser)

Bei Stromausfall, unbeabsichtigtes Ziehen des Steckers, defekte Sicherung usw. schaltet das Gerät automatisch ab. Zum Wieder-einschalten drücken Sie erneut den grünen Knopf am Ein-/Ausschalter. Brennholzspalter mit 400 V 3~ Achten Sie auf die Drehrichtung des Mo-tors (siehe Motorpfeil), denn der Betrieb mit falscher Dreh-richtung beschädigt die Ölpumpe. Überprüfen der Drehrichtung: ¾ Motor einschalten; das Spaltmesser fährt automatisch in die höchste Position. ¾ Befindet sich das Spaltmesser bereits in der höchsten Position: greifen Sie beide Bedienarme und drücken Sie sie herunter, das Spaltmesser fährt nach unten. ¾ Bewegt sich das Spaltmesser nicht, nachdem der Motor an-läuft, schalten Sie den Motor aus, und ändern die Drehrich-tung. Sie können die Dreh-richtung ändern, in-dem Sie einen Schraubendreher in den hierfür vorgese-henen Schlitz im Steckerkragen führen und mit leichtem Druck durch Links- oder Rechtsbewegung die richtige Drehrich-tung einstellen.

L Hydraulik Niemals die Maschine betreiben, wenn eine Gefahr durch Hydraulikflüssigkeit besteht. Stellen Sie sicher, dass die Maschine und der Arbeitsbereich sauber und frei von Ölflecken sind. Rutsch- und Feuergefahr! Überprüfen Sie regelmäßig, ob genügend Hydrauliköl im Be-hälter ist (siehe Wartung und Pflege) Inhalt: ca. 10 Liter

zusätzliche SICHERHEITSHINWEISE Der Holzspalter darf nur von einer einzelnen Person bedient werden. Nur Personen über 18 Jahre, die die Betriebsanleitung gele- sen und verstanden haben, dürfen die Maschine bedienen. Tragen Sie Ihre Schutzausrüstungen (Schutzbrille/-visier, Handschuhe, Sicherheitsschuhe), um sich vor möglichen Ver-letzungen zu schützen. Niemals Stämme spalten, die Nägel, Draht oder andere Ge-genstände enthalten.18 Bereits gespaltenes Holz und Holzspäne erzeugen einen gefährlichen Arbeitsbereich. Es besteht die Gefahr des Stol-perns, Ausrutschens oder Hinfallens. Halten Sie den Arbeits-bereich immer aufgeräumt. Niemals bei eingeschalteter Maschine die Hände auf sich bewegende Teile der Maschine legen. Spalten Sie nur Holz, das der max. zu verarbeitenden Länge von 1300 mm entspricht. L Überprüfen Sie vor dem Spalten, ob die Spaltsäule aus- reichend gefettet ist, damit diese problemlos ein- und ausfah-ren kann. Was kann ich spalten? Größe der zu spaltenden Stämme Holzlänge: max. 1300 mm Holzdurchmesser: min. 120 – max. 400 mm Der Holzdurchmesser ist ein empfohlener Richtwert, weil: − dünnes Holz kann schwer zu spalten sein, wenn es Astlöcher enthält oder die Fasern zu stark sind. Spalten Sie keine grünen Stämme. Trockene, gelagerte Stämme spalten sich viel leichter und verursachen nicht so oft ein Festfres-sen wie grünes (nasses) Holz. Harthölzer neigen zum zerplatzen: Lassen Sie erhöhte Vorsicht walten!

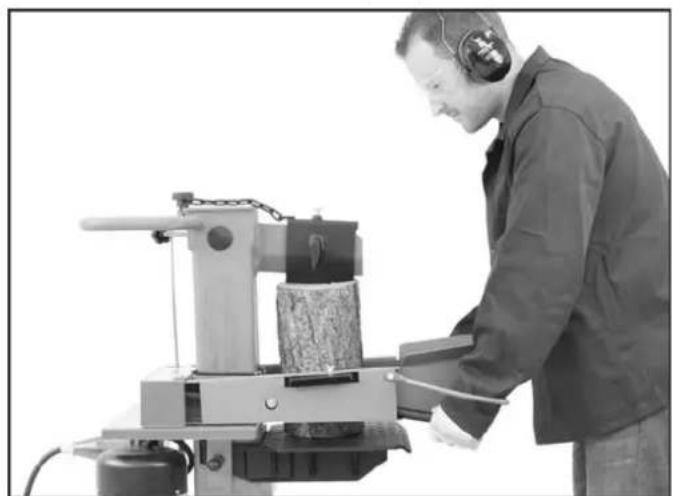

Bedienung Zweihandbetrieb Bedienen Sie den Holzspalter niemals mit zwei Personen. Blockieren Sie niemals die Bedienungsgriffe (Spann-pratzen).

1. Drücken Sie den grünen Einschaltknopf. Warten Sie ein paar

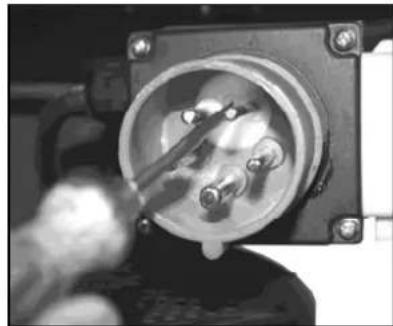

Sekunden, damit der Motor seine Enddrehzahl erreicht und der Druck in der Hydraulikpumpe aufgebaut wird. L Achten Sie auf die Motorlaufrichtung bei Brennholz- spaltern mit Drehstrommotor (400 V 3~), denn der Betrieb mit falscher Drehrichtung beschädigt die Ölpumpe. L Bei Temperaturen unter –5° C den Holzspalter mindes- tens 15 min. im Leerlaufbetrieb laufen lassen, damit sich das Öl erwärmen kann. 2. Stellen Sie den Stamm auf den Tisch des Spalters. L Bearbeiten Sie das Spaltgut ausschließlich in Faserrich- tung. 3. Halten Sie den Stamm mit den Spannpratzen fest.

4. Drücken Sie beide Bedienungsgriffe gleichzeitig nach unten.

Î Das Spaltmesser fährt herunter und der Stamm wird ge- spalten.

5. Lassen Sie beide Bedienungsgriffe los, das Spaltmesser fährt

in seine Ausgangsposition zurück. L Lassen Sie nur einen Bedienungsgriff los, bleibt das Spaltmesser stehen. Besondere Hinweise zum Spalten: Vorbereitungen: Bereiten Sie das zu spaltende Holz auf die maximal zu verarbei-tenden Abmessungen vor und achten Sie darauf, dass das Holz gerade geschnitten ist. Legen Sie sich das Holz am Holzspalter so zurecht, dass keine Gefahr für Sie besteht (Stolpergefahr). Hubhöhenverstellung Bei kürzeren Holzstücken können Sie die Arbeitsleistung durch Verkürzen des Spaltmesserrücklaufs steigern. 1. Stellen Sie den Stamm auf den Spalttisch und fahren das Spaltmesser durch herunter drücken der bei-den Bedienungsgriffe bis ca. 2 cm an den Stamm heran.

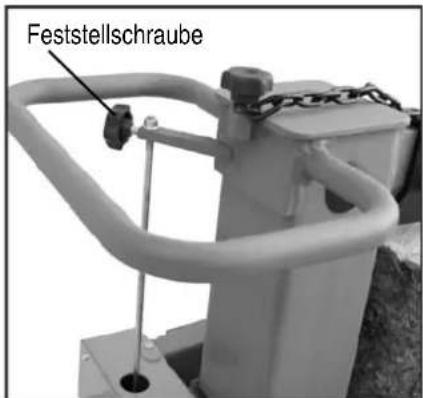

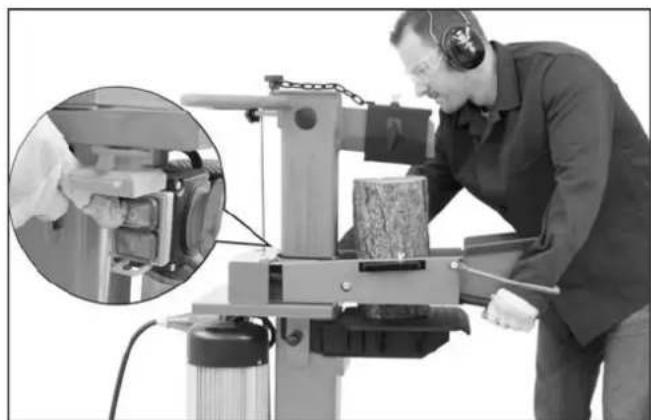

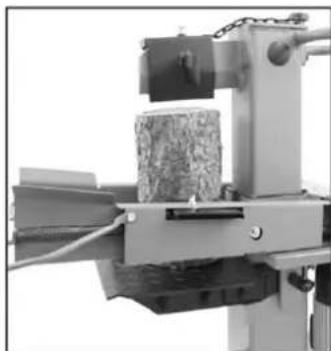

2. Lassen Sie einen Bedienungsgriff los, damit das Spaltmesser in dieser Position stehen bleibt und schalten Sie das Gerät aus. 3. Netzstecker ziehen. 4. Lassen Sie den zweiten Bedienungsgriff los. 5. Verkürzen Sie den Rücklauf an der seitlich an-gebrachten Stange, indem Sie die Feststell-schraube in der erforderlichen Höhe fixieren. Feststellschraube19 Tischhöhe einstellen Obere Position der Tischplatte: 590 mm. Mittlere Position des Tisches: 900 mm. Untere Position des Sockels: 1325 mm.

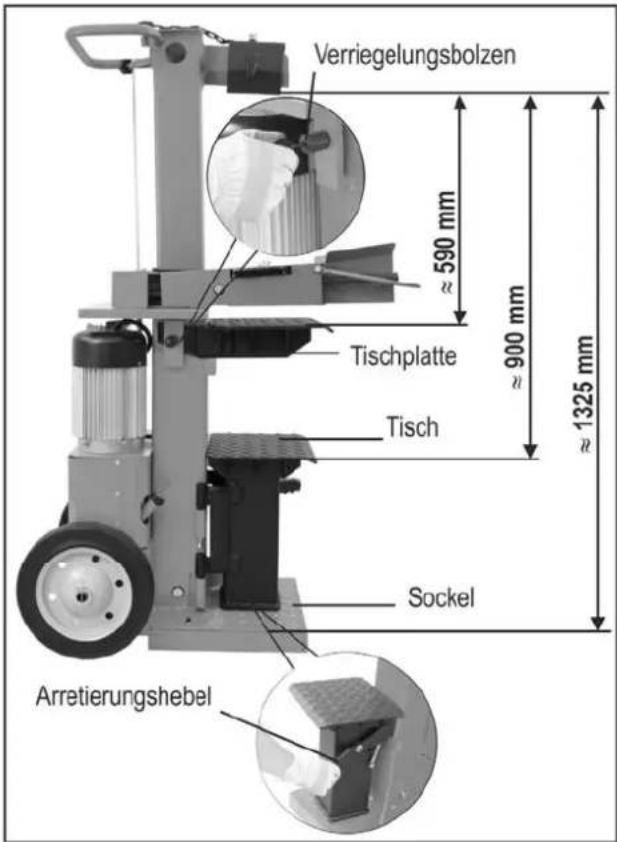

1. Spalten Sie Stämme bis 590 mm auf der Tischplatte.

Sichern Sie die Tischplatte mit Hilfe des Verrieglungsbolzens. (Der Verriegelungsbolzen greift in die Bohrung der Tischplat- te).

2. Spalten Sie Stämme bis 900 mm auf dem Tisch. Lösen Sie

vorher den Verriegelungsbolzen und ziehen die Tischplatte heraus.

3. Spalten Sie Stämme bis 1300 mm auf dem Sockel.

Drücken Sie vorher den Arretierungshebel herunter und schwenken Sie den Tisch zur Seite.

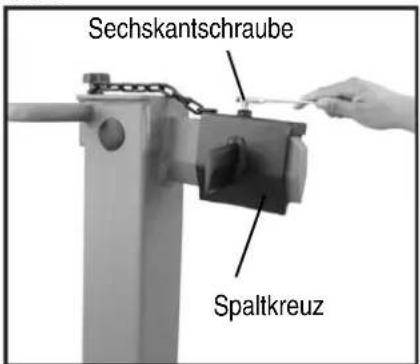

Spaltkreuz justieren:

1. Sechskantschraube

2. Das Spaltkreuz in

die richtige Position schieben (Die Sechskant- schraube liegt über der Bohrung im Spaltmesser).

3. Sechskantschraube

1. Obere Position der Tischplatte.

2. Stellen Sie den Stamm auf die Tischplatte des Spalters.

3. Halten Sie den Stamm mit den Spannpratzen fest.

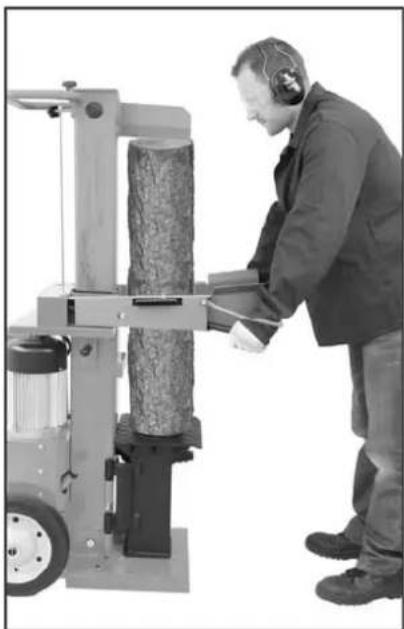

LBearbeiten Sie das Spaltgut ausschließlich in Faserrichtung. Langholz spalten:

1. Mittlere Position

des Tisches o- der untere Posi- tion des Sockels.

Stamm auf den Tisch oder den Sockel des Spal- ters. L Mögliche Störung beim Langholz spalten: Das Spaltgut wird nicht durchgespalten, klemmt am Spaltmesser fest und wird beim Rücklauf mit hochgezogen. In diesem Fall gehen Sie folgendermaßen vor:

1. Schalten Sie das Gerät aus.

2. Befestigen Sie, je nach Länge des noch zu spaltenden Stam-

mes, die Tischplatte in der oberen Position oder den Tisch in der mittleren Position.

3. Schalten Sie das Gerät ein und setzen Sie den Spaltvorgang

fort. Niemals zwei Stämme in einem Arbeitsgang spalten. Niemals Holz während des Arbeitvorganges nachlegen oder ersetzen. L Niemals durch Aufrechterhalten des Schubs über mehrere Sekunden ein Spalten des Stammes erzwingen. Dies kann zu Beschädigungen an der Maschine führen. Positionieren Sie den Stamm erneut auf dem Tisch und wiederho- len Sie den Spaltvorgang oder legen Sie den Stamm zur Seite. Wie wird ein festgeklemmter Stamm gelöst? Es besteht die Gefahr, dass sich astiges Spaltgut beim Spaltvor- gang verklemmt.

1. Gerät ausschalten und Netzstecker ziehen.

2. Entfernen Sie verklemmte Stämme nicht

3. Den festgeklemmten Stamm vorsichtig mit einer Brechstange

hin- und herbewegen, damit sich der Stamm lösen kann. Spaltsäule nicht beschädigen! Beim Lösen niemals auf den festgeklemmten Stamm häm- mern. Spaltkreuz Sechskantschraube20 Sägen Sie den eingeklemmten Stamm niemals heraus. Bitten Sie keine zweite Person um Unterstützung. Arbeitsende: ¾ Fahren Sie das Spaltmesser in die untere Position (eingefah- rener Zustand). ¾ Lassen Sie einen Bedienungsgriff los. ¾ Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. ¾ Wartungs- und Pflegehinweise beachten.

Vor jeder Wartungs- und Reinigungsarbeit: − Gerät ausschalten − Netzstecker ziehen

Tragen Sie Schutzhandschuhe zur Vermeidung von Verletzungen. Zum Warten und Reinigen entfernte Sicherheitseinrichtungen müssen unbedingt wieder ordnungsgemäß angebracht und überprüft werden. Nur Originalteile verwenden. Andere Teile können zu unvor- hersehbaren Schäden und Verletzungen führen. Achten Sie darauf, Werkzeug und Schraubenschlüssel nach der Wartung oder Reparatur wieder zu entfernen. Weitergehende Wartungs- und Reinigungsarbeiten, als die in diesem Kapitel beschrieben, dürfen nur vom Kundendienst durch- geführt werden. Damit eine lange und zuverlässige Nutzung des Gerätes gewähr- leistet ist, führen Sie die folgenden Wartungsarbeiten regelmäßig aus. L Beachten Sie folgendes, um die Funktionsfähigkeit des Brennholzspalters zu erhalten: Reinigen Sie die Maschine nach Arbeitsende gründlich. lose Befestigungen. verschlissene oder beschädigte Bauteile. Entfernen Sie Harzrückstände. Fetten Sie die Spaltsäule regelmäßig ein oder ölen Sie diese mit einem umweltfreundlichen Sprühöl ein. Überprüfen Sie Hydraulikschläuche und Schlauch- verbindungen regelmäßig auf Dichtigkeit und Festigkeit. richtig montierte und intakte Abdeckungen oder Schutz- einrichtungen.

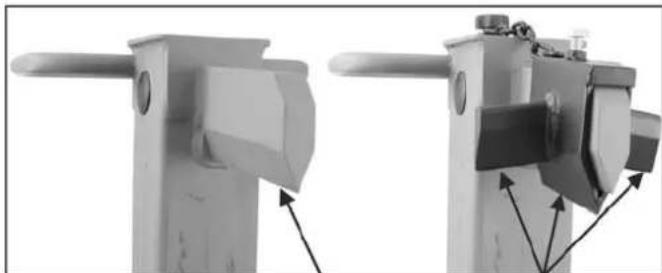

Spaltmesser schärfen Nach langer Betriebsdauer, bei verminderter Spaltleistung oder bei leichter Verformung der Schneide das Spaltmesser abschlei- fen oder mit einer feinen Feile schärfen (Grate entfernen).

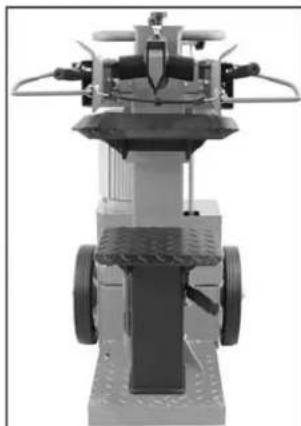

Kanten schärfen Wie überprüfe ich den Ölstand?

1. Die Spaltsäule muss im

eingefahrenen Zustand sein.

2. Ziehen Sie den Ölmess-

3. Säubern Sie den Ölmess-

stab und die Öldichtung.

4. Stecken Sie den Mess-

stab bis zum Anschlag wieder in die Öffnung.

5. Ziehen Sie den Ölmess-

Liegt der Ölpegel zwischen den beiden Markierungen, ist genug Öl im Behälter. Liegt der Ölpegel unterhalb der unteren Markierung muss Öl mit Hilfe eines sauberen Trichters nachgefüllt werden. obere Markierung

6. Überprüfen Sie die Öldichtung. Diese muss bei Beschädigun-

gen ausgetauscht werden.

7. Stecken Sie den Messstab wieder in die Öffnung.

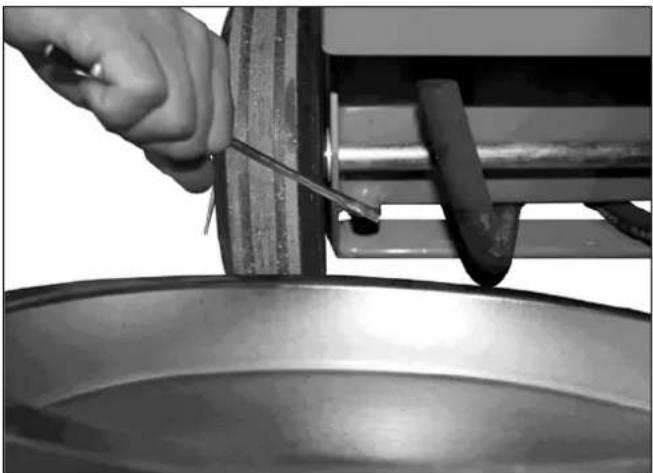

untere Markierung Ölmessstab21 Wann wechsle ich das Öl aus? Erster Ölwechsel nach 50 Betriebsstunden, dann alle 500 Betriebsstunden. Es sind zwei Personen erforderlich. Auswechseln: 1. Die Spaltsäule muss im eingefahrenen Zustand sein. 2. Ziehen Sie den Ölmessstab heraus. 3. Stellen Sie einen Behälter, der mindestens 10 Liter Öl auf-nehmen kann, unter den Holzspalter. 4. Schrauben Sie den Ablassstopfen ab, damit das Öl raus lau-fen kann.

5. Dichtung und Ablassstopfen wieder einsetzen.

6. Füllen Sie das neue Hydrauliköl (ca. 7 Liter) mit Hilfe eines

sauberen Trichters ein. 7. Säubern Sie den Ölmessstab und die Öldichtung. 8. Überprüfen Sie die Öldichtung. Diese muss bei Beschädigun-gen ausgetauscht werden. 9. Stecken Sie den Messstab wieder in die Öffnung. Entsorgen Sie das Altöl ordnungsgemäß (Altölsammelstelle vor Ort). Es ist verboten das Altöl in den Boden abzulassen oder mit Abfall zu vermischen. L Hydrauliköl Für den Hydraulikzylinder empfehlen wir die folgenden Hydraulik-öle: ¾ Shell Tellus T 22 ¾ Aral Vitam Gf 22 ¾ BP Energol HLP 22 ¾ Mobil DTE 11 ¾ oder gleichwertiges Keine anderen Ölsorten verwenden. Der Gebrauch von ande-ren Ölsorten beeinflusst die Funktion des Hydraulikzylinders.

Modell / Typ ASP 14 TS Baujahr siehe letzte Seite Spaltkraft 140 kN (14 t) Holzlänge max. 1300 mm Holzdurchmesser min. 120 mm – max. 400 mm Spalthub ≈ 530 mm Vorlaufgeschwindigkeit ca. 0,034 m/sek. Rücklaufgeschwindigkeit ca. 0,17 m/sek. Hydrauliköl (max.) ca. 10 Liter Hydraulikdruck 28,6 MPa (286 bar) Elektromotorleistung (Aufnahmeleistung) P 4,0 kW S6 (4 min/6 min) Anschluss 400 V / 3N~+PE 50 Hz, 16 A Abmessungen Länge 580 x Breite 920 x Höhe 1540 mm Gewicht (mit Öl) ca. 184 kg22

Vor jeder Störungsbeseitigung − Gerät ausschalten − Netzstecker ziehen Problem mögliche Ursache Beseitigung Stamm wird nicht gespalten (zu wenig Spaltleistung) ⇒ Stamm ist nicht richtig positioniert ⇒ Stamm überschreitet die zulässigen Ab- messungen oder das Holz ist für die Leis- tung der Maschine zu hart ⇒ Spaltmesser spaltet nicht ⇒ Hydraulikdruck zu niedrig

⇒ Auslösegestänge verbogen (Hydraulikstö- ßel wird nicht ganz eingedrückt) ⇒ falsche Anschlussleitung (länger als 10 m oder zu kleiner Aderquerschnitt) ⇒ positionieren Sie den Stamm erneut ⇒ Stamm auf zulässige Abmessungen schneiden

⇒ Spaltmesser schärfen, auf Grat oder Kerben prüfen ⇒ Ölstand überprüfen; wenn nötig Öl nachfüllen. Problem ist nicht zu beheben, bitte wenden Sie sich an den Hersteller oder an von ihm benannte Firma. ⇒ Gestänge vom Hersteller oder von ihm benannte Firma nachjustieren lassen ⇒ richtige Anschlussleitung verwenden Spaltsäule fährt schwankend oder mit starken Vibrationen ein ⇒ Luft im Kreislauf ⇒ Spaltsäule nicht ausreichend eingefettet bzw. eingeölt ⇒ Ölstand überprüfen; wenn nötig Öl nachfüllen. ⇒ Spaltsäule einfetten oder mit einem umwelt- freundlichen Sprühöl einölen. ⇒ Problem ist nicht zu beheben, bitte wenden Sie sich an den Hersteller oder an eine von ihm be- nannte Firma. Spaltsäule fährt nicht ein ⇒ Hydraulikpumpe defekt ⇒ Zur Problembehebung wenden Sie sich an den Hersteller oder an eine von ihm benannte Firma. Motor läuft an, aber die Spaltsäule wird nicht eingefahren ⇒ falsche Drehrichtung des Motors ⇒ Drehrichtung des Motors überprüfen Drehstrom: Drehrichtung umstellen Motor läuft nicht an ⇒ Netzspannung fehlt ⇒ 2-Phasenlauf bei Drehstrommotor ⇒ Anschlusskabel defekt ⇒ Elektromotor defekt ⇒ Absicherung überprüfen ⇒ Sicherung und Zuleitung von einem Elektrofach- mann überprüfen lassen ⇒ Anschlusskabel austauschen bzw. von einem Elektrofachmann überprüfen lassen ⇒ Zur Problembehebung wenden Sie sich an den Hersteller oder an eine von ihm benannte Firma. Bei weiteren Fehlfunktionen setzten Sie sich bitte mit unserem Kundendienst in Verbindung.
