NÁVOD NA OBSLUHU ASP 14 TS ATIKA

Štiepačka palivového dreva

SK na vlastnú zodpovednosť, že výrobok

zodpovedá daným požiadavkám ES smernic a ustanoveniam následujúcich smernic: 2004/108/ES.

SK Následujúcie normy byly použité:

SLO Uporabljeni so bili naslednjih harmonizirani standardi:

EN 609-1/A2:2009; EN 55014-1:2006+A1+A2; EN 55014-2:1997+A1+A2; EN 61000-3-2:2006+A1+A2; EN 61000-3-3:2008

SK Splnomocnená osoba pre technické podklady:

▶ úplnost dodávky
- prípadne škody spôsobené transportom

Ak zistíte nedostatky, oznámte ich ihneď svojmu predajcovi alebo priamo výrobcovi. Neskoršie reklamácie nebudú uznané.

▪ 1 predmontovaná prístrojová jednotka▪ 1 vrecko s príslušenstvom

▪ 1 náprava▪ 2 kola

▪ 1 Štiepací kríž▪ 1 stolová doska

▪ 1 ovládacie rameno pravé▪ 1 ovládacie rameno l'avé

▪ 1 návod na obsluhu

slo Obseg dostave

SK Tip: Najprv namažte plechové spojky hore aj dole!

SLO Namig: Najprej spodaj in zgoraj namastite pločevinaste spone!

D Bedienarme montieren

SK Záchytný čap zaistite na spodnej strane.

Mit szabad aprítanom?

Stroj nesmiete obsluhovať bez dokonalého preštudovania tohto návodu, rešpektovania všetkých uvedených pokynov a jeho riadneho zmontovania.

Návod uschovajte pre prípad d'alšieho použitia.

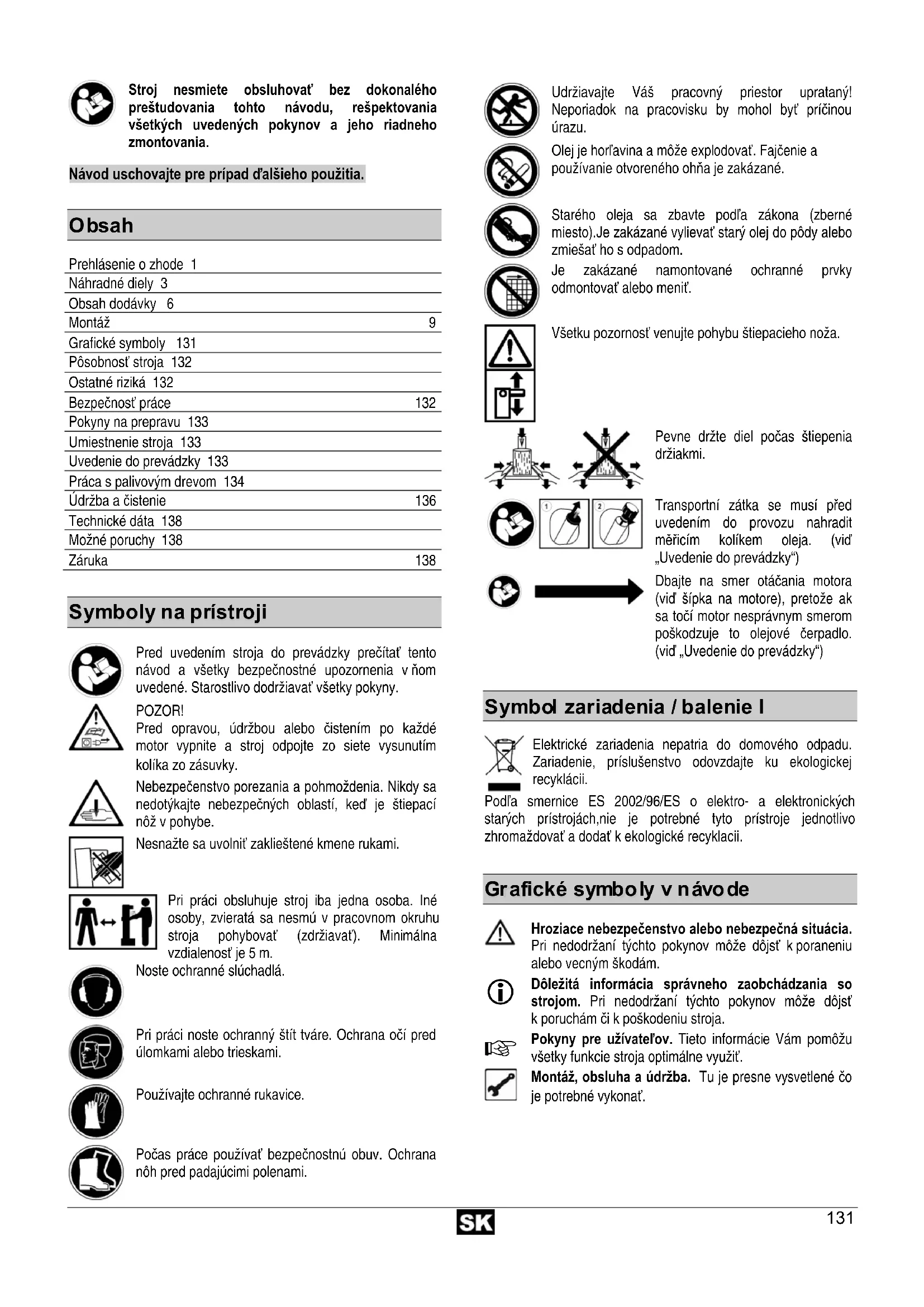

Obsah

Prehlásenie o zhode 1
Náhradné diely 3
Obsah dodávky 6
Montáž	9
Grafické symboly 131
Pôsobnosť stroja 132
Ostatné riziká 132
Bezpečnosť práce	132
Pokyny na prepravu 133
Umiestnenie stroja 133
Uvedenie do prevádzky 133
Práca s palivovým drevom 134
Údržba a čistenie	136
Technické dáta 138
Možné poruchy 138
Záruka	138

Symboly na prístroji

Pred uvedením stroja do prevádzky prečítať tento návod a všetky bezpečnostné upozornenia v ňom uvedené. Starostlivo dodržiavať všetky pokyny.

POZOR!

Nebezpečenstvo porezania a pohmoždenia. Nikdy sa nedotýkajte nebezpečných oblastí, keď je štiepací nôž v pohybe.

Nesnažte sa uvolnit' zaklieštené kmene rukami.

Pri práci obsluhuje stroj iba jedna osoba. Iné osoby, zvieratá sa nesmú v pracovnom okruhu stroja pohybovat (zdržiavať). Minimálna vzdialenost je 5 m.

Noste ochranné slúchadlá.

Pri práci noste ochranný štít tváre. Ochrana očí pred úlomkami alebo trieskami.

Počas práce používať bezpečnostnú obuv. Ochrana nôh pred padajúcimi polenami.

Udržiavajte Váš pracovný priestor uprataný! Neporiadok na pracovisku by mohol byt príčinou úrazu.

Olej je horl'avina a môže explodovat'. Fajčenie a používanie otvoreného ohňa je zakázané.

Starého oleja sa zbavte podľa zákona (zberné miesto). Je zakázané vylievať starý olej do pôdy alebo zmiešať ho s odpadom.

Je zakázané namontované ochranné prvky odmontovat' alebo menit'.

Všetku pozornosť venujte pohybu štiepacieho noža.

Pevne držte diel počas štiepenia držiakmi.

Dbajte na smer otáčania motora (vid' šípka na motore), pretože ak sa točí motor nesprávnym smerom poškodzuje to olejové čerpadlo. (vid" „Uvedenie do prevádzky“)

Symbol zariadenia / balenie I

Elektrické zariadenia nepatria do domového odpadu. Zariadenie, príslušenstvo odovzdajte ku ekologickej recyklácii.

Podľa smernice ES 2002/96/ES o elektro- a elektronických starých prístrojách, nie je potrebné tyto prístroje jednotlivo zhromaždovať a dodat’ k ekologické recyklacii.

Hroziace nebezpečenstvo alebo nebezpečná situácia. Pri nedodržaní týchto pokynov môže dôjst' k poraneniu alebo vecným škodám.

Dôležitá informácia správneho zaobchádzania so strojom. Pri nedodržaní týchto pokynov môže dôjst k poruchám či k poškodeniu stroja.

Pokyny pre užívatelov. Tieto informácie Vám pomôžu všetky funkcie stroja optimálne využit'.

Montáž, obsluha a údržba. Tu je presne vysvetlené čo je potrebné vykonať.

Pôsobnost' stroja

• Štiepačka palivového dreva je určená výhradne iba na túto činnosť.
• Štiepačkou je možné štiepiť iba polená, ktoré sú rovno (kolmo) narezané.
• Cudzie telesá (klince, drôt, betón, atd.) je nutné zo štiepaného dreva bezpodmienečne odstránit.
• K použitiu na stanovený účel patrí aj dodržiavanie výrobcom predpísaných podmienok pre prevádzku, údržbu a opravy a dodržiavanie bezpečnostných predpisov uvedených v návode.
• Každé d'alšie iné použitie platí ako použitie, ktoré nie je v súlade so stanoveným účelom. Za škody každého druhu, ktoré z toho vyplynú, výrobca neručí. Riziko nesie sám užívatel'.
• Svojvolné úpravy, alebo zmeny na prístroji vylučujú ručenie výrobcu za takto spôsobené škody všetkého druhu.
• Nástroj môžu pripravovať, používať a vykonávať na ňom údržbu iba osoby, ktoré sú s ním oboznámené a poučené o nebezpečenstvách vyplývajúcich z jeho používania. Opravárske práce smieme prevádzat’ len my, príp. nami menované servisné miesta.

Ostatné riziká

Aj pri správnom použití stroja a pri dodržaní všetkých predpísaných bezpečnostných pokynov je nutné vzhľadom ku konštrukcii stroja a spôsobu jeho použitia počítat’ s určitými tzv. ostatnými rizikami.

Tieto ostatné riziká je možné minimalizovat' iba ak bezpečnostné pokyny, návod na obsluhu a okruh pôsobnosti stroja dokonale preštudujete a rešpektujete.

Pri samotnej práci ohľaduplnosť a opatrnosť zmenšujú riziká zranenia alebo iných škôd.

• Ignorovanie alebo iba prehliadnutie bezpečnostných pokynov a opatrení môžu mať za následok poranenie obsluhy či iných osôb alebo majetkových škôd.
• Pri nepozornosti, nedodržaní bezpečnostných predpisov a pri neodbornom použití môže štiepací nôž v pohybe spôsobit' poranenia na ruke alebo na prstoch.
• Ohrozenie el. prúdom pri použití nevhodných káblov alebo nevhodného pripojenia k el. sieti.
• Dotýkanie sa el. častí pod prúdom pri odkrytých el. prvkoch stroja.
• Možnosti poškodenia sluchu pri dlhotrvajúcej práci bez slúchadiel.

Ďalej sa môžu objaviť určité skryté riziká i napriek všetkým tu uvedeným upozomeniam.

Bezpečná práca

Pred uvedením do prevádzky čítajte a dodržiavajte všetky pokyny tu uvedené ako aj vo Vašej krajine platných predpisov na prevádzku podobných strojov. Tak chránite seba i ostatných pred možnými poraneniami.

Všetky bezpečnostné pokyny odovzdajte všetkým osobám, ktoré so strojom pracujú.
Návod spolu s bezpečnostnými pokynmi uschovajte.

• Budte pozorní. Dávajte pozor na to, čo robíte. K práci pristupujte s rozumom. Prístroj nepoužívajte, ak ste unavení alebo ste pod vplyvom drog, alkoholu alebo liekov. Moment nepozornosti pri používaní prístroja môže viest' k vážnym poraneniam.
• Pred uvedením do prevádzky sa so strojom riadne zoznámte prostredníctvom návodu.
  ■ Nepoužívajte stroj k iným účelom ako je popísané.
  ■ Pracujte na bezpečnom pracovnom mieste.
• Zaujmite pracovné postavenie, ktoré je v oblasti ovládacích úchytiek.
  ■ Nikdy nestúpajte na stroj.
• Pri práci noste ochranný štít tváre, ochranné slúchadlá, ochranu uší, pracovné rukavice, pracovnú obuv s ocelovou špičkou. Pracovný odev bez voľných častí a pracujte bez ozdôb, ktoré by mohli byť zachytené pohyblivými časťami stroja.
• Obsluhujúci je pri práci zodpovedný voči ostatným osobám.
• Deti a mladiství pod 18 rokov nesmú stroj obsluhovať.
  ■ Nepúšťajte deti do pracovného okruhu stroja.
• Nikdy nepúšťajte stroj ak sa v jeho blízkosti nachádza dálšia osoba.
  ■ Nenechávajte stroj bez dozoru.
• Udržiavajte pracovisko v poriadku. Neporiadok môže byt' príčinou úrazu.
• Nepreťažujte stroj. Najlepšie výsledky dosiahnete ak pracujete s udanými výkonnostnými hodnotami.
• Stroj prevádzkujte iba s riadne namontovanými ochrannými prvkami a nemeňte na stroji nič čo by mohlo ovplyvnit bezpečnosť práce.
  ■ Stroj neprispôsobujte a jeho časti nemeňte.
  ■ Stroj nestriekajte vodou (nebezpečenstvo úrazu el. prúdom).
• Stroj nenechávajte na daždi a taktiež ani počas dažd'a nepracujte.
  ■ Stroj uložte na suchom mieste a nie v dosahu detí.
  ■ Stroj vypnite a odpojte zo siete pri

- opravách

– údržbe a čistení

— odstraňovaní porúch

— preverovaní prípojných vedení, či nie sú zapletené alebo poškodené

- transporte

— opustení stroja (i krátkodobo)

■ Kontrolujte stroj z hľadiska príp. poškodenia:

– Pred každým začatím práce musia byt dôkladne preverené ochranné prvky z hládiska ich bezchybnej funkcie.
- Skontrolujte či sú všetky pohyblivé časti funkčné, nelepia, nezadrhávajú sa a nie sú poškodené. Skontrolujte ich správne namontovanie. Tieto časti musia splňať podmienky bezchybnej prevádzky a tým bezpečný chod stroja.
- Poškodené bezpečnostné prvky alebo iné časti musia byt prostredníctvom odbornej firmy opravené alebo vymenené (ak nie je v návode inak uvedené).
- Poškodené alebo nečitatelné bezpečnostné samolepky na stroji je potrebné vymenit.

■ Prevedenie prípojného káblu podľa IEC 60245 (H 07 RN-F) s priečnym priemerom od najmenej

$$ \Rightarrow 4 0 0 \mathrm{V} 3 \sim $$

5 x 1,5 qmm pri dížke káblu max. do 10 m.

- Nikdy nepoužívajte kábel dlhší ako 10 m. Dlhšie káble môžu spôsobit výpadok prúdu. Motor nedosiahne svojho maximálneho výkonu, funkcia stroja je redukovaná.

- Zástrčky a spojovacie zásuvky na prípojných vedeniach musia byť z gumy, mäkkého PVC alebo iných termoplastových materiálov o rovnakej mechanickej pevnosti alebo musia byť takýmto materiálom potiahnuté.

- Zástrčné zariadenie prípojného vedenia musí byť chránené proti striekajúcej vode.

- Pri kladení prípojného vedenia dbať na to, aby neprekážalo, nebolo stlačené, nebolo zalomené a spojenie so zásuvkou nebolo vlhké.

- Kábel nepoužívajte na účely, pre ktoré nie je určený. Chránětke kábel pred horúčavou, olejom a ostrými hranami. Nepoužívajte kábel na vytiahnutie zástrčky zo zásuvky.

- Kontrolujte pravidelne predlžovacie káble a vymeňte ich, ak sú poškodené.

- Nepoužívajte žiadne poškodené prípojné vedenia.

- Vonku používajte len pre toto použitie povolené a zodpovedajúco označené predlžovacie káble.

- Nepoužívať žiadne provizórne elektrické pripojenia.

- Ochranné zariadenia nikdy nepremostovať alebo vyradovať z prevádzky.

El. pripojenie resp. oprava el. častí stroja musia byť zverené koncesiovanej elektrofirme alebo nášmu obchodnému oddeleniu. Dbajte na splnenie miestnych bezpečnostných predpisov a opatrení.

Opravy ostatných častí stroja vykonáva bud predajca, alebo ním poverená firma.

Používajte iba originálne náhradné diely. Použitie iných náhradných dielov môže viest' k úrazom alebo k poškodeniu majetku. V týchto prípadoch sa výrobca vzdáva akejkol'vek zodpovednosti.

Pokyny na prepravu

Dbajte na to, aby pracovisko spíňalo nasledujúce podmienky:

– protišmyková podlaha
- rovná podlaha
– eliminácia možnosti potknutia sa
- dostatok svetla

Stroj neprevádzkujte v blízkosti zemného plynu, benzínových výparov alebo d'alších tekutých látok, ktoré sú horľavé.

Uvedenie do prevádzky

■ Uistite sa, že stroj je kompletne zmontovaný podľa predpisov.
- Pred uvedením do prevádzky skontrolujte:

- prípojný kábel či nie je poškodený alebo defektný (také káble sa nesmú použit').

nepoužite žiadne vadné vedenie

— poškodenie prístroja (vid bezpečná práca).
– či sú všetky skrutky riadne zatiahnuté.
- hydrauliku na prietok oleja.
- stav oleja

① Ak nebude hydraulické zariadenie odvzdušnené, uzavretý vzduch poškodí tesnenie a spôsobí trvalé poškodenie štiepačky na palivové drevo.

• Porovnajte napätie uvedené na typovom štítku stroja s napätím vo vašej sieti. Stroj pripojte k zodpovedajúcemu napätiu do riadnej predpisovej zásuvky.
  ■ Použite kábel s dostatočným prierezom.
  ■ Pripojenie stroja vykonajte cez Fi-ochranný istič 30 mA.

i Istenie:

400 V 3\~ → 16 A

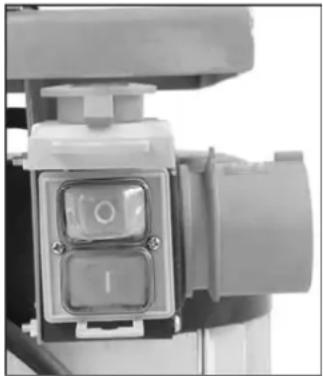

ⓘ Zapnutie / Vypnutie

Pred každým použitím zariadenia najskôr skontrolujte u vypínacieho systému (zapnutím a vypnutím).

Nepoužívajte žiadne prístroje, u ktorých sa nedá spínač zapínat' a vypínat'. Poškodené spínače sa musia dat' opravit' alebo vymenit' do servisu.

Prístroj sa zapne stlačením zeleného gombíka.

Vypnutie

Prístroj sa vypne stlačením červeného gombíka.

① Istenie proti opätovnému rozbehu pri výpadku prúdu (vypínač pri nulovom napātí)

Pri výpadku prúdu sa prístroj automaticky vypne. Nové zapnutie sa vykoná opätovným stlačením zeleného gombíka.

Štiepačka palivového dreva s 400 V 3\~

Dbajte na smer otáčania motora (vid

šípka na motore), pretože ak sa točí motor nesprávnym smerom poškodzuje to olejové čerpadlo.

Zapnite motor, štiepací nôž automaticky zájde do najvyššej polohy.
➢ Pokial' sa štiepací nôž v najvyššej polohe už nachádza : uchopte obe ovládacie páky a zatlačte ich smerom nadol, štiepací nôž zájde nadol.
➢ Pokiaľ sa štiepací nôž po rozbehu motora nepohybuje, tak motor vypnite a zmeňte smer otáčania.

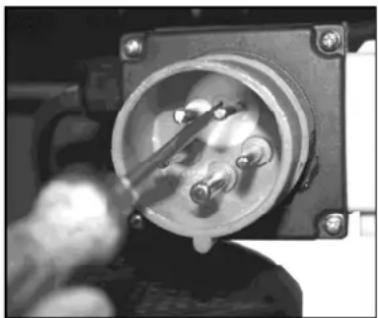

Smer otáčania môžete zmenit tak, že zasuniete skrutkovač do príslušnej štrbiny v prírube zástrčky a l'ahkým tlakom pohybom dolava alebo doprava nastavíte správny smer otáčania.

• Stroj nikdy nespúšťajte ak hrozí nebezpečenstvo prostredníctvom hydraulickej kvapaliny.
• Uistite sa, že stroj a pracovné miesto sú čisté bez olejových škvín.
  Nebezpečenstvo pošmyknutia a nebezpečenstvo ohňa.
• Pravidelne kontrolujte množstvo hydraulického oleja v nádrži (vid kapitola o údržbe a starostlivosti).
  Obsah: ca. 10

■ Štiepačku obsluhuje iba 1 osoba.
- Štiepačku môžu obsluhovať iba osoby staršie ako 18 rokov, ktoré boli dokonale oboznámené s návodom a všetkými bezpečnostnými pokynmi.
- Pri práci vždy noste ochranné okuliare, ochranu uší, rukavice a riadny pracovný oblek.
- Nikdy neštiepajte polená, ktoré obsahujú cudzorodé predmety (kov).
- Rozštiepané polená predstavujú nebezpečný pracovný priestor. Nebezpečenstvo potknutia, pošmyknutia alebo pádu. Udržiavajte pracovisko upratané.
- Pri zapnutom stroji nepribližujte ruky k pohyblivým častiam stroja. Dodržiavajte bezpečnú vzdialenost od polena, posunovača a štiepacieho klina.
- Štiepajte iba polená, ktoré majú max. dĺžku 1300 mm.
- i Skontrolujte pred štiepaním, či je štiepací stípik dostatočne namazaný, aby mohol bez problémov zachádzat' a vychádzat'.

Čo môžem štiepat'?

Vel'kost' štiepaného dreva (polena).

Dížka: max. 1300 mm

Priemer: min. 120 – max. 400 mm

- Tenké drevo je obtiažne štiepať ak má viac výrastkov alebo ak sú drevené vlákna príliš silné.

Neštiepajte zelené polená (čerstvé). Suché uskladnené drevo rozštiepate jednoduchšie a nebudete mať problémy s častým „zakusnutím“ dreva ako pri vlhkom polene.

⚠️ Tvrdé drevo može vybuchnut'.Pracujte s veľkou opatrnost'ou!

Obsluha

Práca obojručne

1. Prístroj sa zapne stlačením zeleného gombíka. Počkajte niekoľko sekúnd pokial' motor dosiahne svojich otáčok a pokial' sa natlakuje hydraulika.

i U štiepačky palivového dreva s trojfázovým motorom (400 V 3\~) dbajte na smer chodu motora, pretože zlý smer otáčania pri prevádzke motora poškodzuje olejové čerpadlo.

(i) Pri teplotách nižších ako -5^ C nechajte štiepačku dreva bežat' aspoň 15 min. naprázdno, aby sa mohol zohriat' olej.

1. Položte kmeň na stôl štiepačky.

1. Stlačte obe ovládacie madla súčasne nadol.

→ Štiepací nôž zíde nadol a rozštiepi kmeň.

1. Uvoľnite obe ovládacie úchytky, štiepací nôž zájde spät do svojej východzej polohy.

Špeciálne pokyny na štiepanie

■ Príprava:

Pripravte na štiepanie polená, ktoré zodpovedajú vopred uvedeným rozmerom a dbajte aby boli polená rovno (kolmo) narezané. Poleno vkladajte do štiepačky tak, aby pre Vás nevzniklo žiadne nebezpečenstvo.

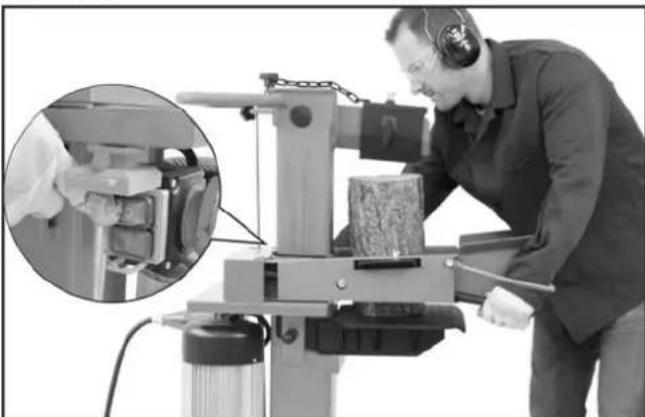

■ Prestavenie výšky zdvihu

Pri kratších kusoch dreva môžete pracovný výkon zvýšit s krátením spätného chodu štiepacieho noža.

1. Uvoľnite jednu ovládaciu úchytku, aby štiepací nôž zostal stát v tejto pozícii.

1. Vypnite prístroj a vytiahnite kolík zo zásuvky.

2. Pustite druhú ovládaciu úchytku.

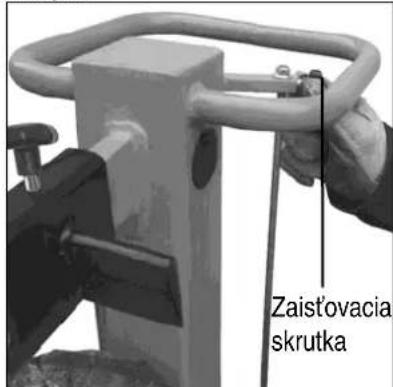

3. Skrate spätný chod na tyči umiestnenej na strane uchytením zaistovacej skrutky v potrebnej výške.

Zaistovacia skrutka

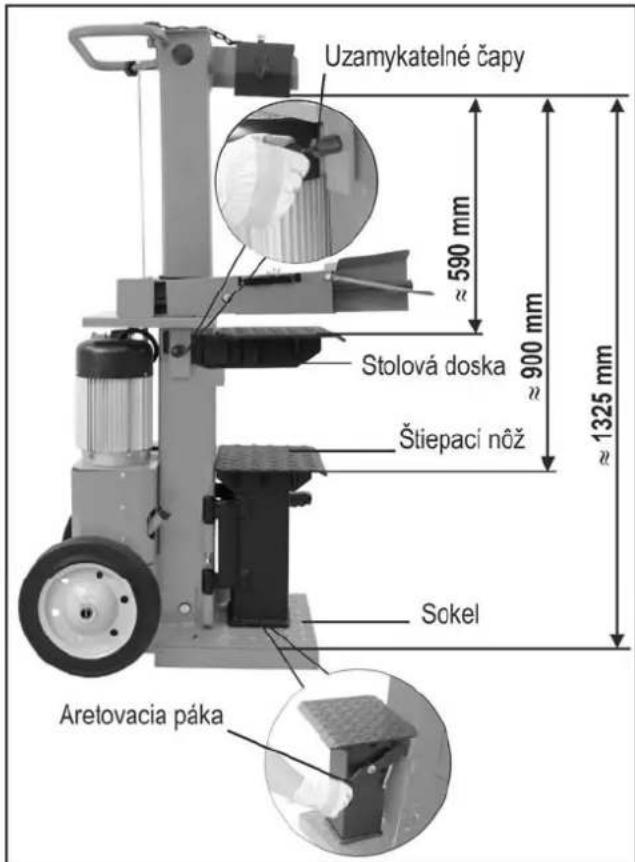

■ Nastavenie výšky stola

Horná poloha dosky stola: 590 mm.

Stredná poloha dosky stola: 900 mm.

Spodná poloha sokel: 1325 mm.

1. Polená do 590 mm štiepajte na dosky stola. Zajistitě pracovný stol s pomocou uzamykatelné čapy (týto uzamykatelné čapy do vývrtou v pracovnom stole).
2. Polená do 900 mm štiepajte na Štiepací nôž. Vytiahnite stolnú dosku von.
3. Polená do 1300 mm postavte na sokel. Zatlačte aretovaciu páku smerom nadol a pootočte stôl na stranu.

Uzamykatelné čapy 590 mm Stolová doska 900 mm Štiepací nôž ≈ 1325 mm Sokel Arelovacia páka

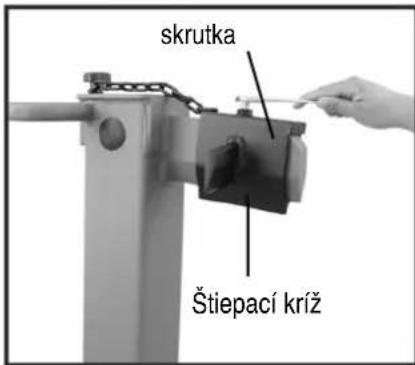

■ Zloženie štiepacieho kríža

1. Povol'te skrutku.

2. Štiepací kríž nastavte do požadovanej polohy. (Skrutka je umiestnená nad vývrtom v štiepa com noži.)

3. Skrutku opät' pritiahnite.

skrutka Štiepací kríž

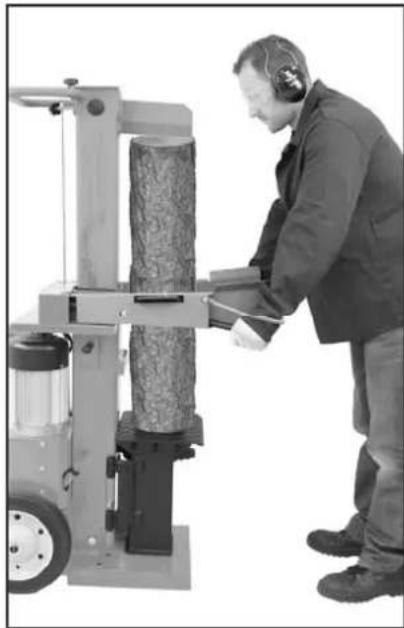

- Štiepanie krátkeho dreva:

■ Štiepanie dlhého dreva:

1. Stredná poloha pracovného stola alebo dolná poloha podstavy.

2. Zložte štiepací kríž.

3. Postavte poleno na na Štiepací nôž alebo sokel štiepačky.

① Možné poruchy pri štiepaní dlhého dreva: Štiepané drevo nie je celkom rozštiepené, pevne zviera štiepací nôž a pri spätnom chode sa zdvíha aj kmeň.

1. Vypnite stroj.

2. Stolovú dosku upevnite podľa dlžky polena, v hornej alebo strednej polohe.

3. Zapnite stroj a pokračujte v štiepaní.

⚠ Nikdy neskúšajte štiepat' 2 ks dreva v jednom pracovnom kroku.

⚠ Nikdy poleno v priebehu pracovného kroku nemeňte (neopravovať jeho polohu, alebo ho nahradzovať iným).

Nikdy poleno, ktoré očividne nejde rozštiepat' neskúšajte prinútiť ku štiepaniu tým, že budete dlhšie (viac sekúnd) tlačiť na ovládacie madlá. To môže viest' k poškodeniu motora. Umiestnite

kmeň opät' na stôl a opakujte štiepanie, alebo odložte kmeň nabok.

Ako uvoľnit' zaseknuté poleno v stroji.

Existuje nebezpečie, že výrastkove drevo sa pri štiepaní zasekne.

1. Vypnite stroj a vytiahnite kolík zo zásuvky.

2. Nesnažte sa uvolnit' zaklieštené kmene rukami.

1. Zaseknuté poleno opatrne drevenou tyčou pohybom sem a tam uvolnite.

⚠ Nikdy zaseknutý kmeň nevyrezávajte pílou.

⚠️ Nežiadajte d'alšiu osobu o pomoc.

■ Ukončenie práce

• prístroj vypnút'
• vytiahnut' siet'ovú zástrčku

Noste ochranné rukavice.

Ochranné a bezpečnostné prvky na prístroji, ktoré je nutné pri údržbe alebo čistení prístroja odmontovať, musia byť po ukončení prác opäť riadne a pevne namontované a pevne upevnené.

Pri výmene súčiastok používajte iba originálne diely. Iné súčiastky môžu viest' k nepredpokladaným škodám alebo poraneniam.

Dávajte pozor na to, aby ste nezabudli po ukončení opravy alebo údržby náradie v prístroji.

Údržbárske a očistné práce na prístroji, ktoré prekračujú rámec tejto kapitoly, môže vykonávať iba servisné stredisko.

Aby ste Váš drvič mohli používať po dlhý čas, vykonávajte pravidelne nasledujúce úkony.

i Dbajte na dodržanie nasledujúcich krokov, aby funkcie stroja boli zachované.

■ Po skončení práce stroj riadne vyčistite.
■ Uvolnené spoje a upevnenia.
- Opotrebované alebo poškodené časti, najmä klínový remeň, nože a cepy.
- Odstráňte všetky zbytky živice.
- Štiepací stípik pravidelne natierajte tukom alebo ekologickým olejom v rozprašovači.
- Kontrolujte pravidelne hydraulické hadice a hadicové spoje z hľadiska ich tesnosti a pevnosti.
- Správne namontované a nepoškodené bezpečnostné a ochranné prvky prístroja.

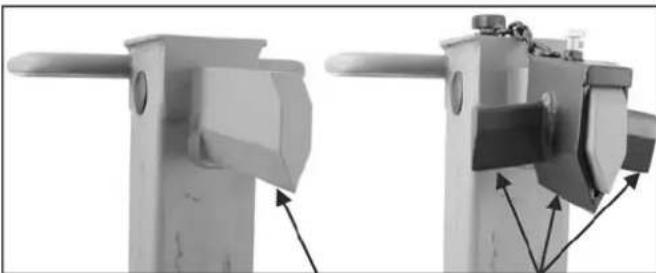

Naostrenie štiepacieho noža

Po dlhšom čase prevádzky prístroja, ak príde ku zníženiu štiepacieho výkonu alebo v prípade lahkej deformácie ostrie štiepacieho noža pribrúste alebo ho naostríte jemným pilníkom (odstráňte zbytky).

Kedy je potrebné olej vymenit'?

Prví olej je potrebné vymenit' po 50 pracovných hodinách a potom po každých 500 pracovných hodinách.

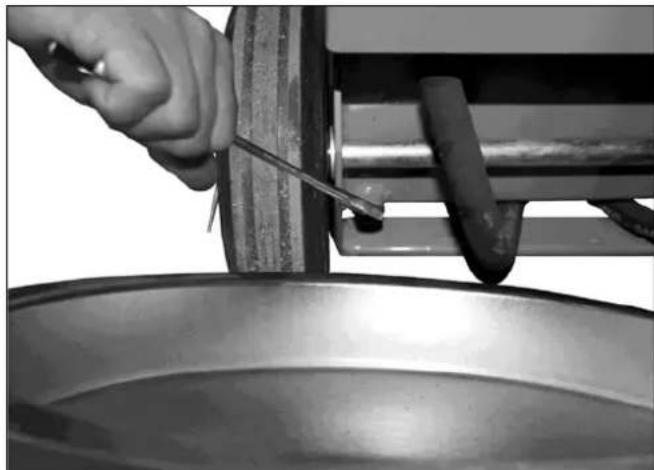

Výmena oleja:

1. Štiepací stípik musí byť v zasunutom stave.
2. Pripevnite stôl v hornej polohe.
3. Nádobu (najmenej 10 l obsah) postavte pod stroj.
4. Odskrutkujte výpustný uzáver, aby mohol vytieč' olej.

1. Opät' nasad'te tesnenie a vložte vypúšťaciu zátku.
2. Pomocou čistého lievika vlejte nový hydraulický olej (ca. 7 l).
3. Očistite odmerku a tesnenie.
4. Preskúšajte tesnosť. Ak je tesnenie poškodené musí byť vymenené.
5. Čistú odmerku vsuňte opät' do otvoru.

Starého oleja sa zbavte podl'a zákona (zberné miesto). Je zakázané starý olej vylievat' do pôdy alebo zmiešat's odpadom.

① Hydraulický olej

Pre stroj doporučujeme nasledujúce oleje:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22
Mobil DTE 11
▶ Alebo porovnatelné

Iné oleje nepoužívať. Použitie iného oleja negativne ovplyvňuje funkciu hydraulického cylindra.

Technické dáta

Model / Typ ASP 14 TS
Výrobný rok viz posledná strana
Sila na klina 140 kN (14 t)
Dížka polena max. 1300 mm
Priemer polena min. 120 mm – max. 400 mm
Posuv na klin	≈ 530 mm
Rýchlost' pri chode vopred ca. 0,034 m/sek.
Rýchlost' pri spätnom chode ca. 0,17 m/sek.
Hydraulický olej (max.) ca. 10 Liter
Hydraulický tlak 28,6 MPa (286 bar)
Výkon motora P	1 4,0 kW S6 (4 min/6min)
Pripojenie 400 V / 3N~+PE 50 Hz, 16 A
Rozmery	Dížka 580 x Šírka 920 x Výška 1540 mm
Váha	ca.

Možné poru chy

• prístroj vypnút'
• vytiahnut' siet'ovú zástrčku

Porucha	možná	príčina	Odstránenie
Poleno nie je rozstiepené (slabý výkon)	⇒ zlá poloha polena⇒ poleno prekračuje rozmery⇒ štiepací nôž neštiepi⇒ malý tlak oleja⇒ uvolňovacia tyčová ústroj je ohnutá (nedôjde k úplnému zatlačeniu hydraulickej páky)⇒ použitie káblu cez 10 m alebo káblu s malým priemerom		⇒ opăť vložiť do stroja⇒ použiť odporučený rozmer⇒ naostriť štiepací nôž, skontrolovať, či nie je ostrie zanesené alebo či na ňom nie sú vruby⇒ kontrola stavu oleja. Ak po doplnení ne dôjde k zlepšeniu, obrátte sa na odbornú firmu.⇒ Nechat’ tyčovú ústroj zriadi (napraviť) výrobcom alebo ním menovanou firmou⇒ použiť predpísaný kábel
štiepací stípik sa pri zasúvaní myká alebo silno vibruje	⇒ vzduch v systému⇒ Štiepací stípik nie je dostatočne namazaný tukom alebo olejem.		⇒ kontrola oleja⇒ Namažte štiepací stípik tukom alebo nastriekajte olejom v rozprašovači.Ak nejde závada takto odstránit’, obrátte sa na odb. firmu.
štiepací stípik sa nezasúva	⇒ závada v hydr. systéme		⇒ odb. firma
motor naskočí, ale nedôjde k zasunutiu štiepacieho stípiku	⇒ chybný smer otáčania motora		⇒ skontrolovať smer otáčania motora trojfázový prúd: zmeniť smer otáčania motora striedavý prúd: odb. firma
Motor nebeží	⇒ závada v el. pripojenie⇒ trojfázový motor beží na 2 fáze⇒ závada príp. kábla⇒ defektný motor		⇒ kontrola istenie⇒ nechat’ elektrikárom skontrolovať poistku a prívod⇒ výmena kábla⇒ odb. firma

Záruka

Pritisnite rdečo tipko.
