Type de produit	Luminaire suspendu décoratif en papier
Marque	Normann
Modèle	Norm 06
Matériau	Papier plié (abats-jour) et plastique ou métal (socle et anneaux)
Dimensions (approximatives)	Hauteur : env. 40 cm, Diamètre : env. 30 cm (dépend du pliage)
Poids	Environ 0,5 kg
Alimentation	Réseau électrique (ampoule E27, non fournie)
Puissance maximale	60 watts
Couleur	Blanc ou coloré selon la version (non précisé)
Fonctions principales	Éclairage d'ambiance, décoration intérieure, assemblage par pliage
Contenu de la boîte	7 abats-jour (chiffres 4, 3, 2, 1), socles, anneaux (L, M, S), module de base, module de suspension, notice
Montage	Entièrement manuel par pliage et emboîtement, sans outil
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec. Ne pas utiliser de produits liquides.
Remplacement de l'ampoule	Facile grâce à la base flexible de la lampe
Sécurité	Ne pas dépasser 60 watts. Utiliser une ampoule adaptée. Tenir à l'écart des sources de chaleur.
Pièces détachées et réparabilité	Les abats-jour en papier sont fragiles. En cas de déchirure, remplacer l'ensemble. Les anneaux et socles sont réutilisables.
Garantie	2 ans (selon la législation en vigueur)
Pays d'origine	Danemark (marque Normann)

FOIRE AUX QUESTIONS - Norm 06 Normann

Comment assembler la lampadaire Norm 06 ?

Suivez les instructions de pliage dans l'ordre : commencez par les abats-jour numérotés 4 sur le socle, puis les 3 sur l'anneau L, puis 2 sur M, et enfin 1 sur S. Terminez par le module de base et la suspension.

Quel type d'ampoule utiliser ?

Utilisez une ampoule à culot E27 d'une puissance maximale de 60 watts. Les ampoules LED ou à incandescence conviennent.

La lampe est-elle livrée avec une ampoule ?

Non, l'ampoule n'est pas incluse. Vous devez l'acheter séparément.

Comment nettoyer le luminaire ?

Utilisez un chiffon doux et sec pour dépoussiérer. N'utilisez jamais d'eau ou de produits nettoyants liquides car le papier pourrait se déformer.

Puis-je changer l'ampoule facilement ?

Oui, la base flexible de la lampe permet d'accéder facilement à la douille sans démonter l'ensemble.

Que faire si un abat-jour est déchiré ?

Les abats-jour sont en papier et donc fragiles. Il est possible de commander des pièces de rechange auprès du fabricant ou de remplacer l'abat-jour par un autre fourni dans le kit (si disponible).

La lampe peut-elle être utilisée avec une ampoule LED ?

Oui, les ampoules LED dimmables ou non conviennent, à condition de respecter la puissance maximale de 60W.

Comment accrocher la lampe au plafond ?

Après assemblage complet, la lampe peut être suspendue à un crochet ou une fixation adaptée au poids. Le module de suspension comporte un cône heptagonal qui se fixe autour du fil.

Est-ce que la lampe est réparable ?

Oui, les pièces en plastique (socles, anneaux) sont réutilisables. En cas de dommage, vous pouvez remplacer uniquement les abats-jour en papier.

Où trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit sur le site notice-facile.com au format PDF.

MODE D'EMPLOI Norm 06 Normann

Instructions d'assemblage :
1.

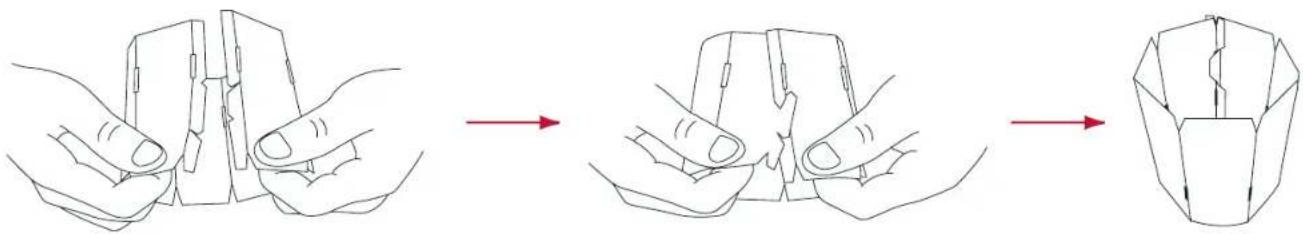

Enclenchez la base dans le cylindre heptagonal avec le côté mat vers l'extérieur.

1.

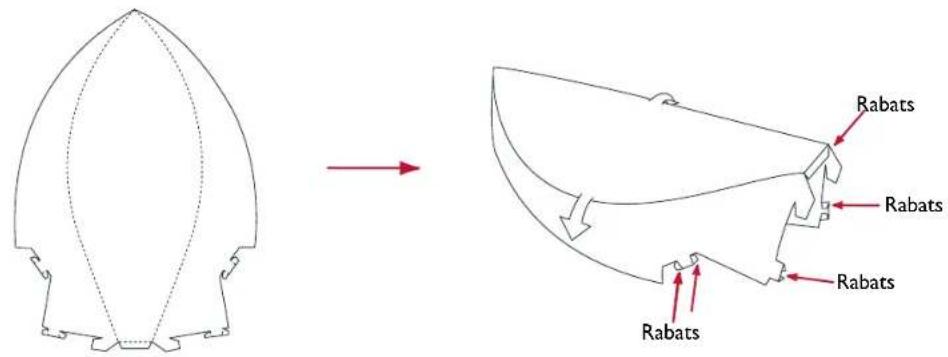

Pliez les 7 abats-jour comportant le chiffre '4', tel que cela est indiqué. Pliez soigneusement le long de la courbe de l'abat-jour.
Pliez les rabats avec le côté mat vers l'extérieur.

Accrochez l'abat-jour sur la partie étroite de l'ouverture du socle.
Tournez le socle dans l'autre sens et insérez les rabats dans les trous, en les pliant à l'arrière pour verrouiller le module.

1.

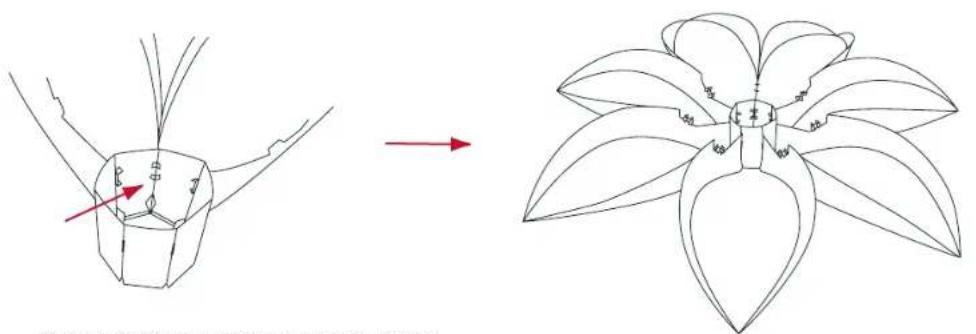

Placez l'abat-jour suivant sur le socle suivant et continuez jusqu'à fixation des 7 abats-jour comportant le chiffre 4. Veillez à ver-rouiller les modules à l'intérieur de la base.

1.

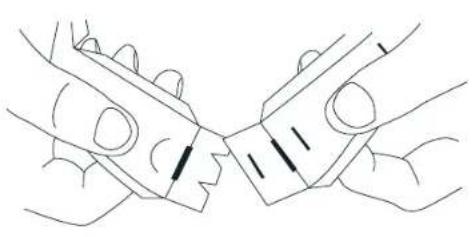

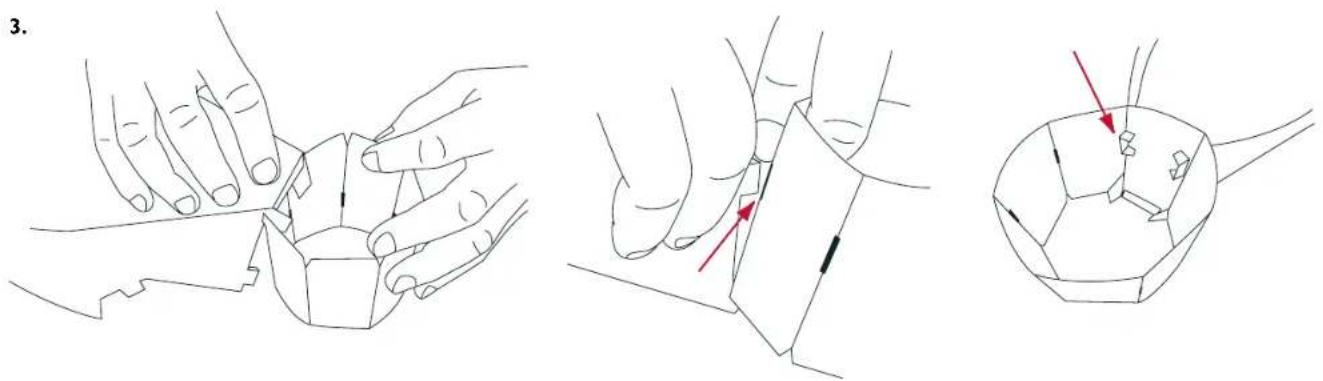

Prenez l'anneau comportant la lettre 'L' et repliez les bords renforcés.

Assemblez l'anneau à l'aide des rabats.

Montez l'anneau 'L' sur les rabats de l'abatjour et verrouillez-les en redressant les rabats.

1.

Anneau correctement monté.

1.

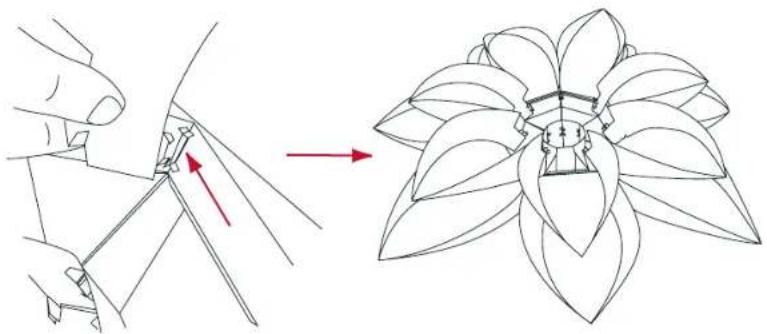

Pliez les 7 abats-jour comportant le chiffre '3'. Pliez soigneusement le long de la courbe de l'abat-jour. Montez le premier abat-jour sur l'anneau en insérant les rabats dans le trou où se trouvent les autres rabats.

Montez le reste des abats-jour en procédant de la même manière. Veillez à verrouiller les modules à l'arrière.

1.

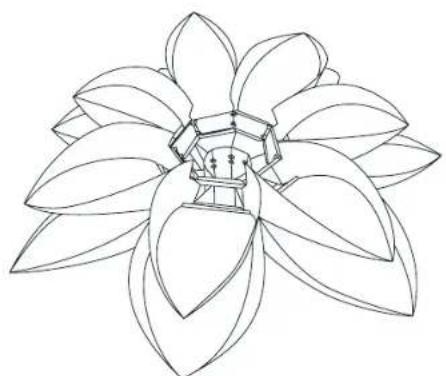

Assemblez et montez l'anneau 'M' sur les abats-jour comportant le chiffre '3'.

1.

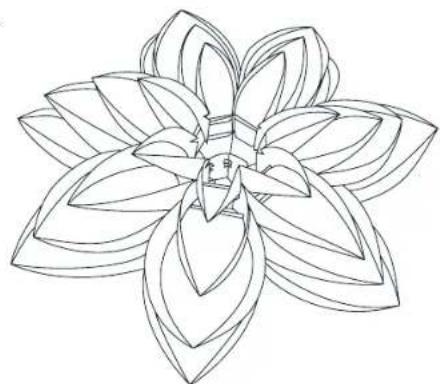

Pliez les abats-jour comportant le chiffre '2' et montez-les sur l'anneau 'M' de la même manière. Montez l'anneau 'S'.

INSTRUCTIONS D'ASSEMBLAGE NORM 06 LARGE/FRANCAIS

1.

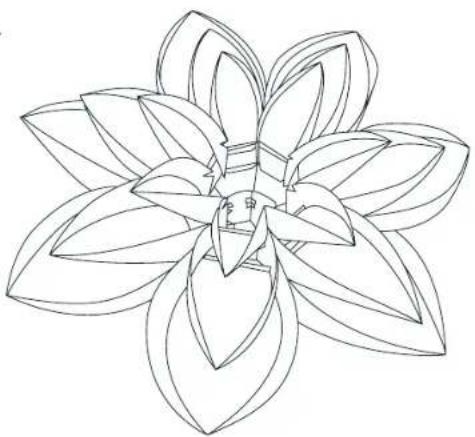

Pliez les 7 abats-jour comportant le chiffre 'I' et montez-les sur l'anneau 'S' de la même manière.

1.

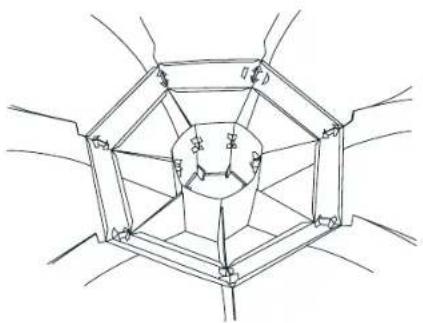

Pliez et assemblez le module de base. Assurez-vous que les joints sont tournés vers l'intérieur.

1.

Fixez le module de base dans les fentes des abats-jour internes. (Les fentes sont de petites entailles).

Le module de base assemblé.

1.

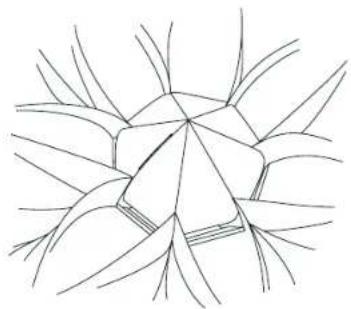

Pliez le module de suspension dans les 6 directions et assemblez autour du fil de façon à former un cône heptagonal.

Tournez la lampe de façon à ce que l'ouverture au sommet de la lampe soit tournée vers le haut. Baissez le module de suspension dans l'ouverture et passez les rabats dans les trous. Rabaissez les bords renforcés horizontalement de façon à ce qu'ils soient fixés au module de suspension.

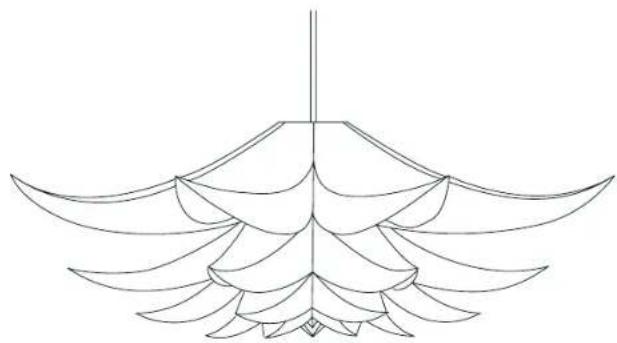

La lampe assemblée peut maintenant être accrochée. La lampe peut être accrochée sans retirer l'ampoule. Les ampoules peuvent être facilement remplacées grâce à la base flexible de la lampe.

MAX 60 WATTS
