BEDIENUNGSANLEITUNG Norm 06 Normann
I Mittelteil I Befestigungsteil
7 Lampenschirmelemente Nr. I
7 Lampenschirmelemente Nr. 2
7 Lampenschirmelemente Nr. 3
7 Lampenschirmelemente Nr. 4
Montageanleitung:
1.

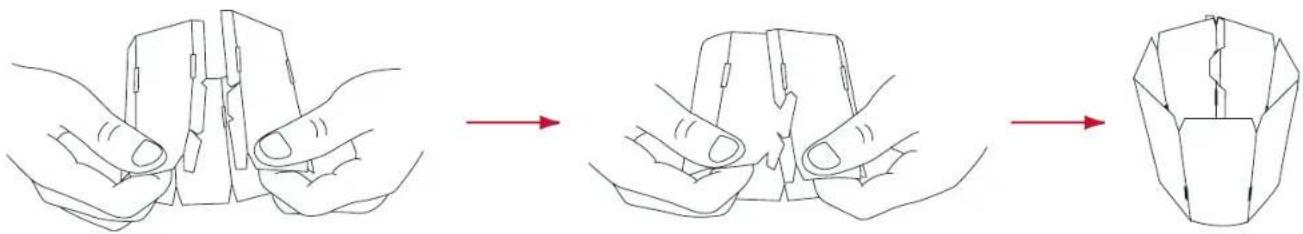

Knipsen Sie die Sockelelement so zusammen, dass ein 7-seitiger Zylinder entsteht, die matte Seite nach außen.


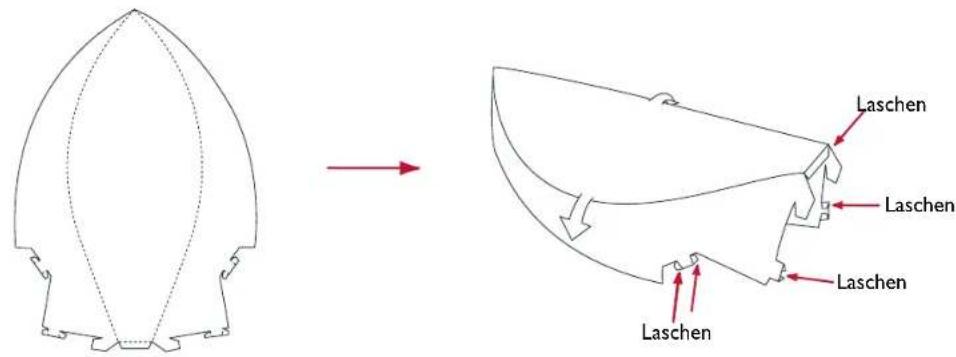

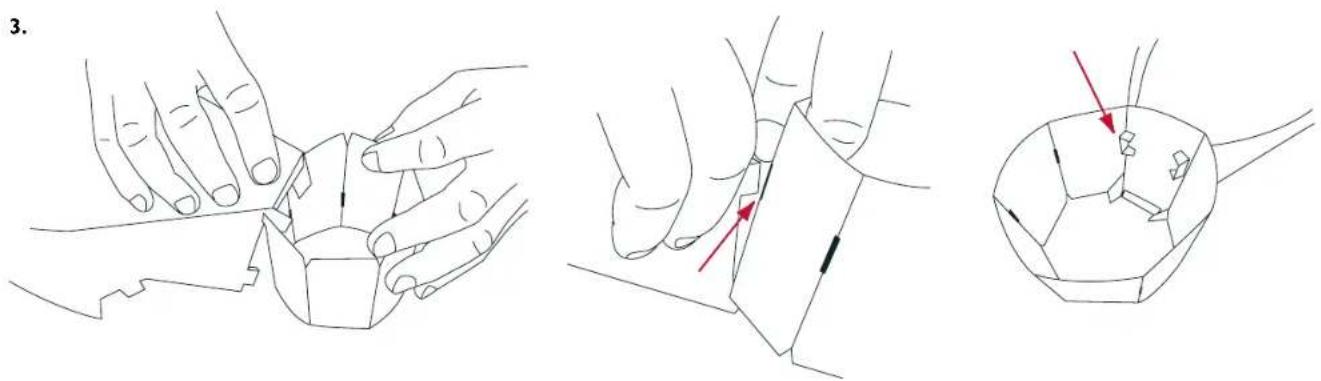

Laschen Laschen Laschen LaschenFalten Sie die 7 Lampenschirmelemente Nr. 4 wie angegeben. Falten Sie vorsichtig entlang der Rundung des Schirmelements.
Knicken Sie die Laschen nach innen, matte Seite nach außen.

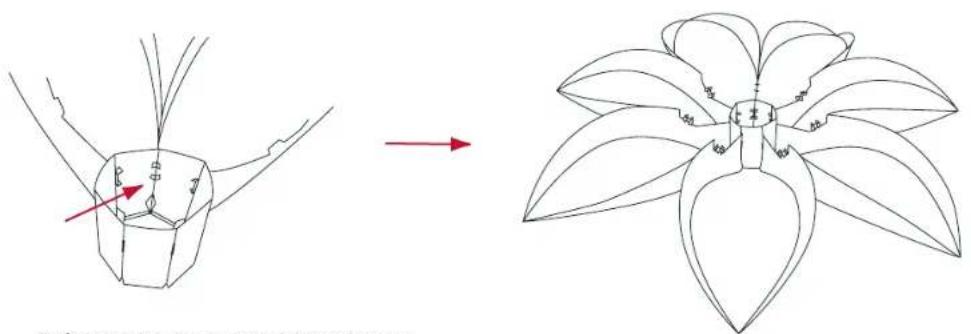

Haken Sie das Schirmelement an der engeren Öffnung des Sockelelements ein.
Wenden Sie das Ganze. Führen Sie die Laschen durch die Schlitze und knicken Sie sie hinten um, um das Schirmelement zu fixieren.

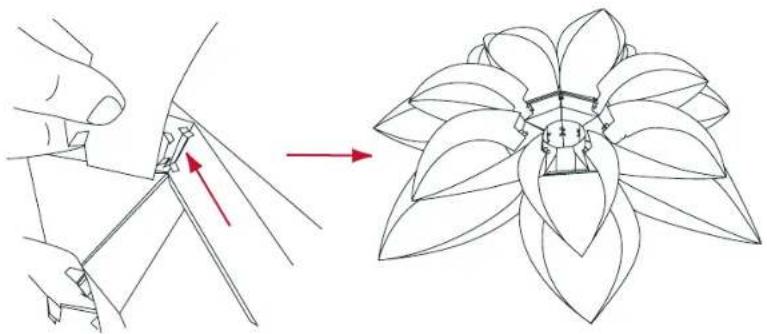

Befestigen Sie das nächste Schirmelement neben dem ersten, und tun Sie dasselbe mit den restlichen Lampenschirmelementen Nr. 4. Vergessen Sie nicht, die Elemente auf der Innenseite des Sockelelements zu fixieren.

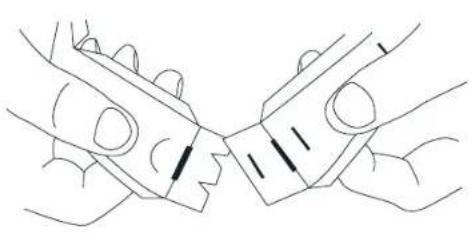

Nehmen Sie das Ringelement L und knicken Sie die Kanten zur Verstärkung nach innen. Setzen Sie den Ring mit Hilfe der Laschen zusammen.
Setzen Sie das Ringelement L auf die dafür vorgesehenen Laschen auf den Lampenschirmelementen und fixieren Sie es, indem Sie die Laschen auseinanderfalten.
Korrekt aufgesetztes Ringelement.
Falten Sie die 7 Lampenschirmelemente Nr. 3. Falten Sie vorsichtig entlang der Rundung des Schirmelements. Setzen Sie das erste Schirmelement Nr. 3 auf das Ringelement, indem Sie die Laschen durch den selben Schlitz führen, wie diejenigen des Schirmelements Nr. 4.

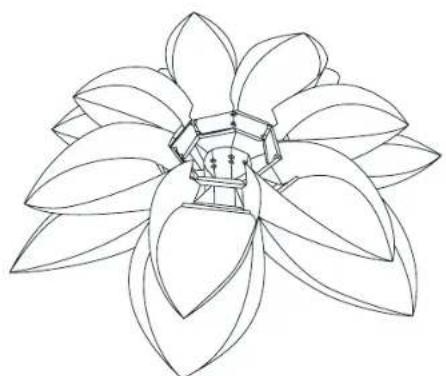

Tun Sie rundherum das selbe mit den restlichen Lampenschirmelementen Nr. 3. Vergessen Sie nicht, die Elemente hinten zu fixieren.
Setzen Sie das Ringelement M zusammen und befestigen Sie es auf den Lampenschirmelementen Nr. 3.
Falten Sie die Lampenschirmelemente Nr. 2 und setzen Sie sie rundherum auf das Ringelement M. Befestigen Sie das Ringelement S.
MONTAGEANLEITUNG NORM 06 LARGE/DEUTSCH

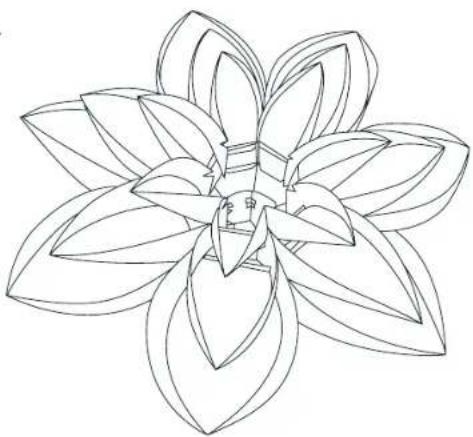

Falten Sie die Lampenschirmelemente Nr. I und setzen Sie sie rundherum auf das Ringelement S.
Formen Sie das Mittelteil und setzen Sie es zusammen. Achten Sie darauf, die Verbindungen nach innen zu wenden.

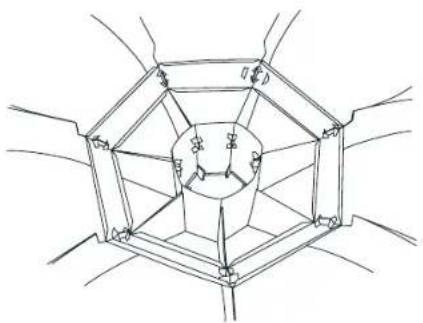

Befestigen Sie das Mittelteil in den Steckschlitzen auf der Innenseite der Lampenschirmelemente (in den kleinen Einschnitten).

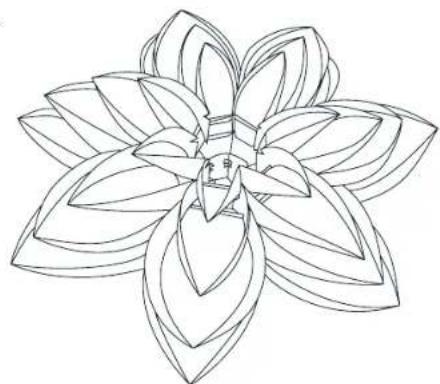

Das vollständig befestigte Mittelteil.


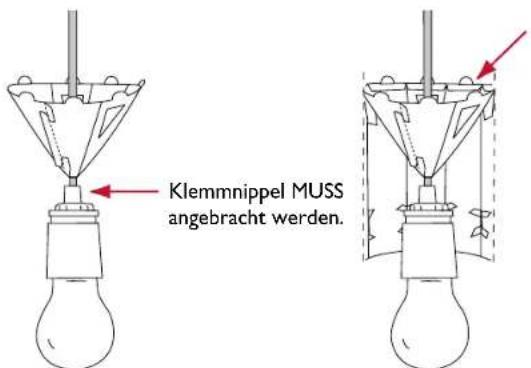

Klemmippel MUSS angebracht werden.Formen Sie das Befestigungsteil und setzen Sie es so um das Kabel zusammen, dass ein 7-seitiger Kegel entsteht.

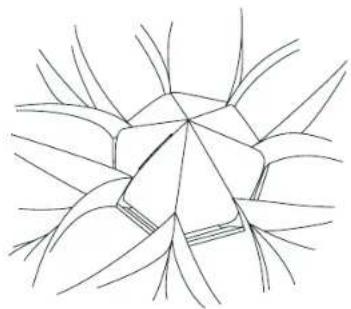

Wenden Sie die Lampe so, dass ihre obere Öffnung nach oben zu liegen kommt. Senken Sie das Befestigungsteil in die Öffnung und führen Sie die Laschen durch die Schlitze. Knicken Sie die Kanten zur Stärkung horizontal, damit sie das Befestigungsteil fixieren.

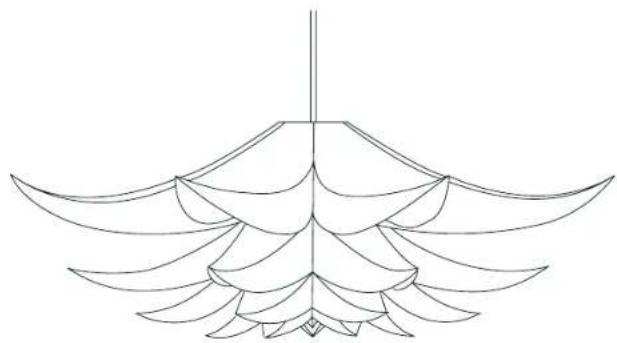

Die vollständig montierte Leuchte bereit zum Aufhängen. Die Leuchte kann aufgehängt werden, ohne dass der Beleuchtungskörper entfernt werden muss. Dank des flexiblen Sockelelements können Glühlampen einfach ausgetauscht werden.
MAX. 60 WATT
