Norm 06 - Iluminação Normann - Manual de utilização gratuito

Tipo de produto	Luminária suspensa decorativa em papel
Marca	Normann
Modelo	Norm 06
Material	Papel dobrado (cúpula) e plástico ou metal (base e anéis)
Dimensões (aproximadas)	Altura: aprox. 40 cm, Diâmetro: aprox. 30 cm (depende da dobra)
Peso	Aproximadamente 0,5 kg
Alimentação	Rede elétrica (lâmpada E27, não incluída)
Potência máxima	60 watts
Cor	Branco ou colorido conforme a versão (não especificado)
Funções principais	Iluminação ambiente, decoração de interiores, montagem por dobra
Conteúdo da caixa	7 cúpulas (números 4, 3, 2, 1), bases, anéis (L, M, S), módulo base, módulo de suspensão, manual
Montagem	Totalmente manual por dobra e encaixe, sem ferramentas
Manutenção e limpeza	Eliminar o pó com um pano macio e seco. Não utilizar produtos líquidos.
Substituição da lâmpada	Fácil graças à base flexível da luminária
Segurança	Não ultrapassar 60 watts. Utilizar uma lâmpada adequada. Manter afastado de fontes de calor.
Peças sobressalentes e reparabilidade	As cúpulas de papel são frágeis. Em caso de rasgo, substituir o conjunto. Os anéis e bases são reutilizáveis.
Garantia	2 anos (de acordo com a legislação em vigor)
País de origem	Dinamarca (marca Normann)

Perguntas frequentes - Norm 06 Normann

Como montar a luminária Norm 06?

Siga as instruções de dobra na ordem: comece pelas cúpulas numeradas 4 na base, depois as 3 no anel L, depois 2 no M e finalmente 1 no S. Termine com o módulo base e a suspensão.

Que tipo de lâmpada usar?

Use uma lâmpada com base E27 de potência máxima de 60 watts. Lâmpadas LED ou incandescentes são adequadas.

A luminária vem com uma lâmpada?

Não, a lâmpada não está incluída. Você deve comprá-la separadamente.

Como limpar a luminária?

Use um pano macio e seco para tirar o pó. Nunca use água ou produtos de limpeza líquidos, pois o papel pode deformar.

Posso trocar a lâmpada facilmente?

Sim, a base flexível da luminária permite acessar facilmente o soquete sem desmontar o conjunto.

O que fazer se uma cúpula estiver rasgada?

As cúpulas são de papel e, portanto, frágeis. É possível encomendar peças de reposição ao fabricante ou substituir a cúpula por outra fornecida no kit (se disponível).

A luminária pode ser usada com uma lâmpada LED?

Sim, lâmpadas LED dimerizáveis ou não são adequadas, desde que respeitem a potência máxima de 60W.

Como pendurar a luminária no teto?

Após a montagem completa, a luminária pode ser suspensa em um gancho ou suporte adequado ao peso. O módulo de suspensão possui um cone heptagonal que se fixa ao redor do fio.

A luminária é reparável?

Sim, as peças de plástico (bases, anéis) são reutilizáveis. Em caso de dano, você pode substituir apenas as cúpulas de papel.

Onde encontrar o manual completo?

O manual completo está disponível para download gratuito no site notice-facile.com em formato PDF.

MANUAL DE UTILIZADOR Norm 06 Normann

I elemento do anel S

I módulo base I módulo de suspensão

Instruções de montagem:
1.

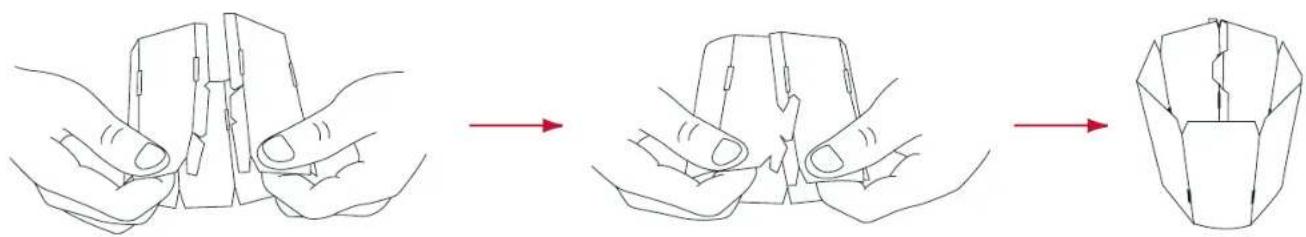

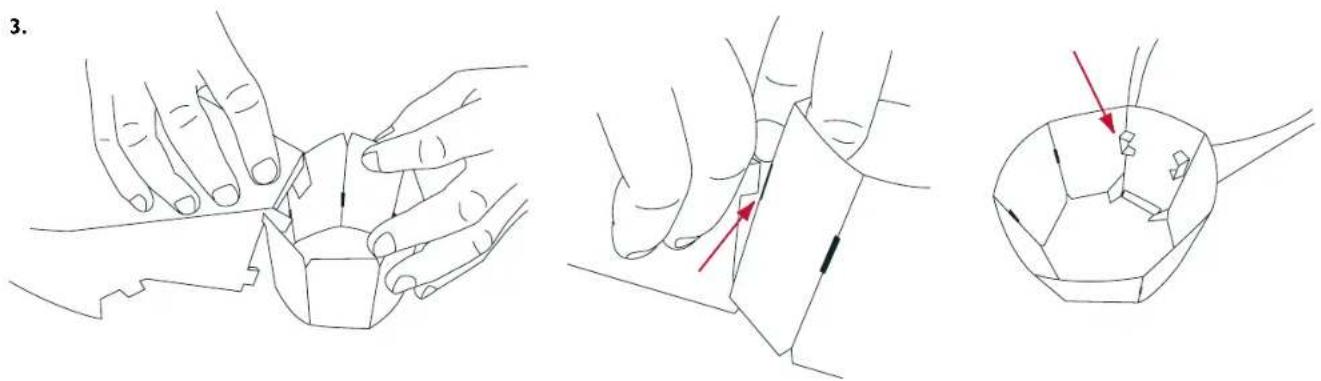

"Dobre" a base num cilindro com 7 lados, com a parte mate para fora.

INSTRUÇÕES DE MONTAGEM NORM 06 LARGE/PORTUGUÊS

1.

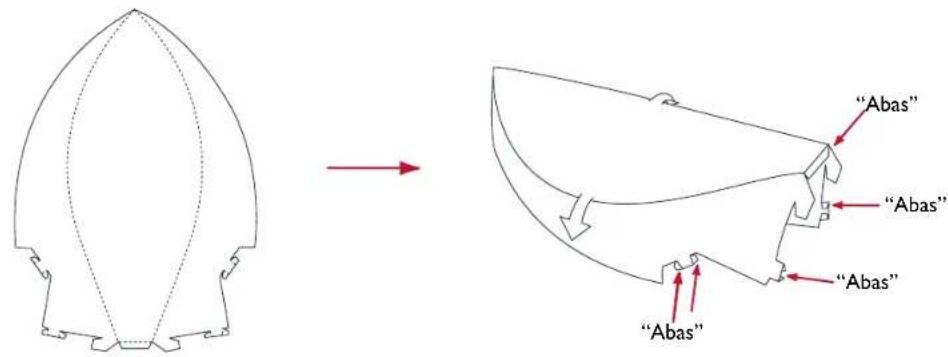

Dobre os 7 elementos do abajur assinalados como "4" conforme se ilustra. Dobre cuidadosamente ao longo do elemento do abajur.
Dobre as "abas" para dentro, com o lado mate para fora.

Engate o elemento do abajur na parte estreita da abertura no elemento base.
Vire o elemento base ao contrário e insira as "abas" nos orifícios, dobrando-as na parte de trás para apertar o módulo.

1.

Coloque o elemento seguinte do abajur na base, junto ao primeiro, e continue até que todos os 7 elementos do abajur assinalados como n.º 4 estejam colocados. Lembre-se de apertar os módulos no interior da base.

1.

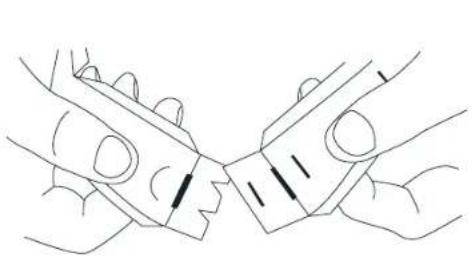

Pegue no elemento do anel assinalado como "L" e dobre as extremidades uma sobre a outra. Instale o elemento do anel usando as "abas".

Insira o elemento do anel "L" nas "abas" do elemento de abajur e aperte-os endireitando as "abas".

1.

Dobre os 7 elementos do abajur assinalados como "3". Dobre cuidadosamente sobre a curva do elemento do abajur. Coloque o primeiro elemento do abajur sobre o elemento do anel inserindo as "abas" no orifício em que se encontram as outras "abas".
Monte de forma idêntica os restantes elementos do abajur a toda a volta. Não se esqueça de prender os módulos na parte de trás.

1.

Instale e monte o elemento do anel "M" nos elementos do abajur assinalados como "3".

1.

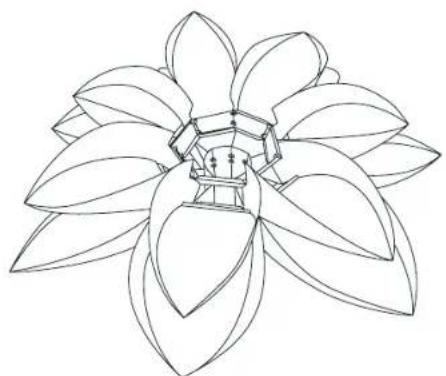

Dobre os elementos do abajur assinalados como "2" e monte-os no elemento do anel "M" a toda a volta. Monte o elemento do anel "S".

INSTRUÇÕES DE MONTAGEM NORM 06 LARGE/PORTUGUÊS

1.

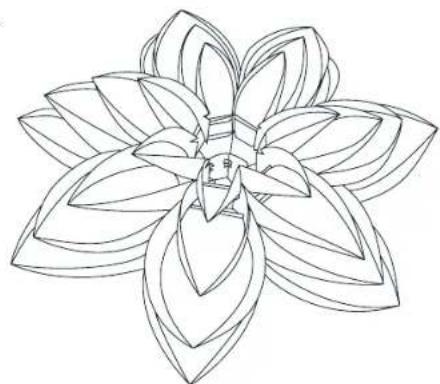

Dobre os 7 elementos do abajur assinalados como "I" e monte-os no elemento do anel "S" a toda a volta.

1.

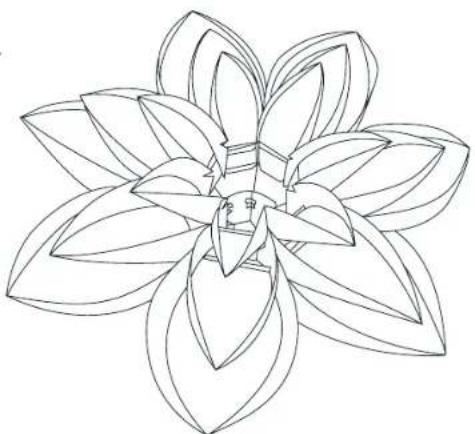

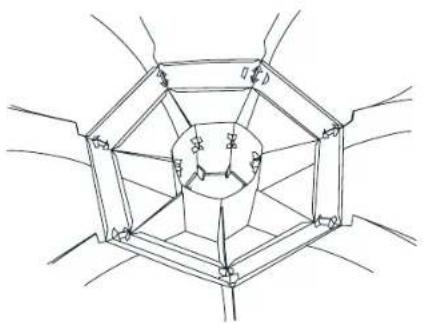

Curve e instale o módulo base. Verifique se as juntas estão viradas para dentro.

1.

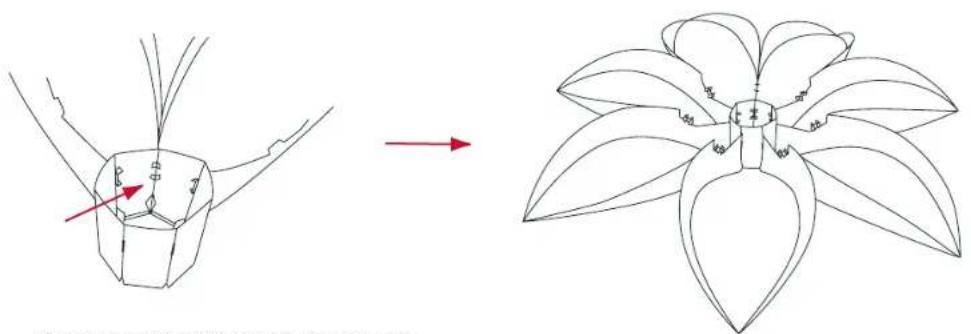

Dobre o módulo de suspensão nas 6 partes e instale-o à volta dos fios para formar um cone com 7 lados.

Rode o candeeiro para que a abertura na parte de cima fique virada para cima. Desça o módulo de suspensão e insira as “abas” nos orifícios. Posicione as extremidades horizontalmente para apertarem o módulo de suspensão.

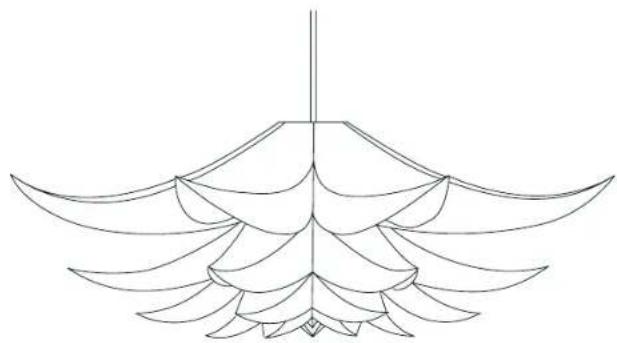

O candeeiro totalmente instalado e pronto para ser suspenso. O candeeiro pode ser suspenso sem retirar a ligação eléctrica. As lâmpadas podem ser trocadas facilmente através da base flexível do candeeiro.

MAX 60 WATT
