BRUKSANVISNING Norm 06 Normann
I basmodul I upphängningsmodul
Sätt ihop basen till en 7-sidig cylinder med den matta sidan utät.
MONTERINGSINSTRUKTIONER TILL NORM 06 LARGE/SVENSKA


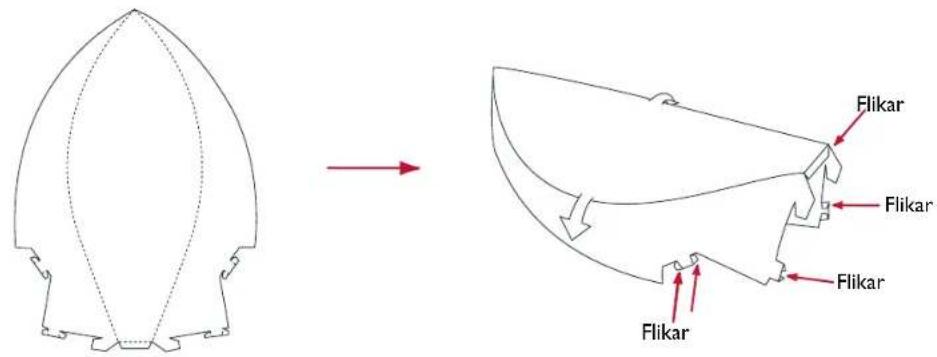

Flikar Flikar Flikar FlikarVik de 7 lampskärmsenheterna markerade med "4" som visat. Vik försiktigt längs med skärmenhetens kurva.
Vik in flikarna med den matta sidan utät.

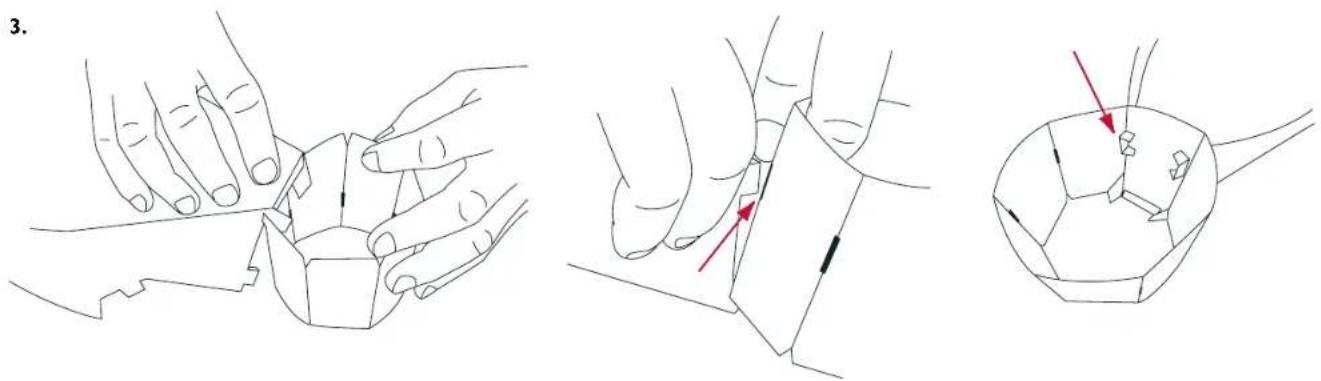

Haka fast skärmenheten till den smala delen av basenhetens öppning.
Vänd basenheten upp och ned och för flikarna genom hålen. Vik över dem på baksidan för att låsa modulen.

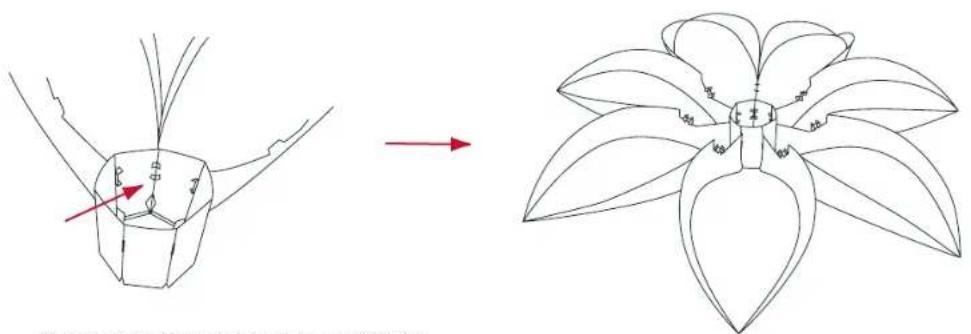

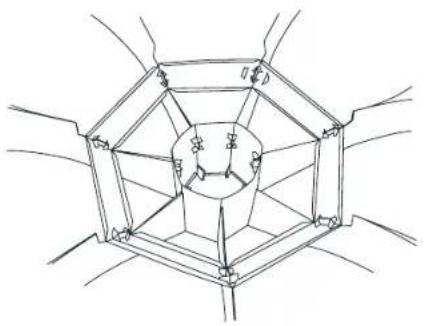

Placera nästa skärmenhet på basen intill den första och fortsätt tills alla 7 lampskärmsenheter markerade med "4" har monterats. Kom ihåg att läsa modulerna på basens insida.

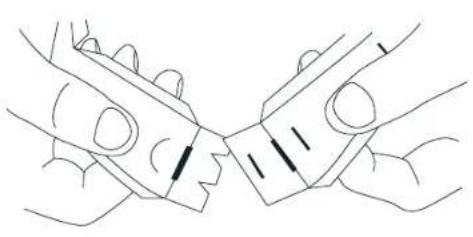

Ta ringenheten markerad med "L" och vik över de stärkande kanterna. Montera ringenheten genom att använda flikarna.
Montera ringenheten "L" på flikarna på lampskärmsenheten och lås dem genom att räta ut flikarna.

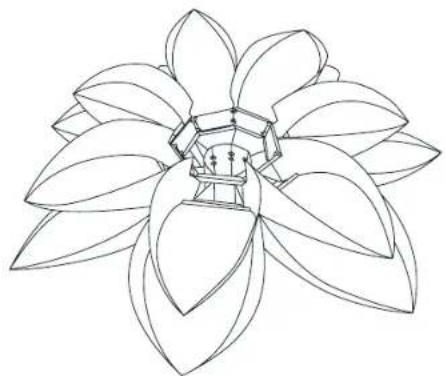

Vik de 7 lampskärmsenheterna markerade med "3". Vik försiktigt över längs med skärmenhetens kurva. Montera den första skärmenheten på ringenheten genom att föra flikarna genom hålet där de andra flikarna också är lokaliserade.
Montera resten av lampskärmsen-heterna på liknande sätt hela vägen runt. Kom ihåg att låsa modulerna på baksidan.
Sätt ihop och montera ringenhet "M" på lampskärmsenheterna markerade med "3".

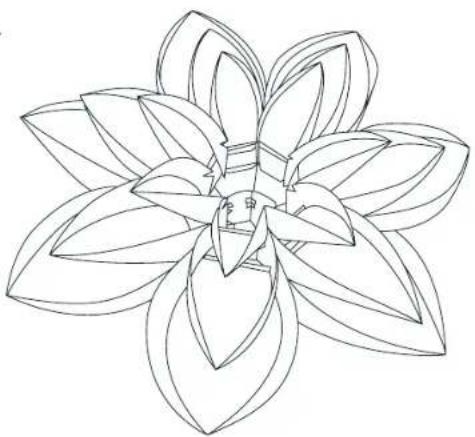

Vik de 7 lampskärmsenheterna markerade "I" och montera dem på ringenheten "S" hela vägen runt.
Böj och montera basmodulen. Säkerställ att skarvarna är vända inät.
Fäst basmodulen i springorna på de inre lampskärmsenheterna. (Springorna är de små utskurna hålen.)

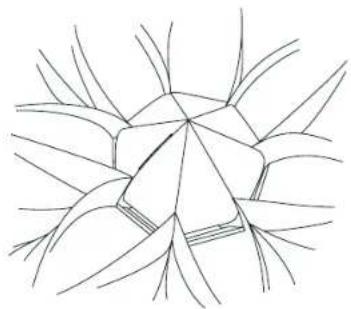

Den färdigmonterade basmodulen.


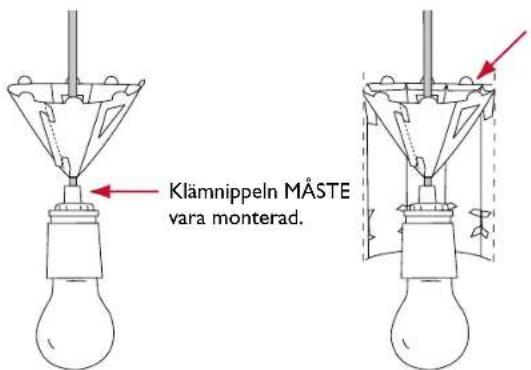

Klämnippeln MÄSTE vara monterad.Böj upphängningsmodulen i de 6 riktningarna och montera runt vajrarna så att de formar en 7-sidig kon.
Vrid runt lampan så att öppningen på lampans topp vänds uppåt. Sänk upphängningsmodulen in i öppningen och för flikarna genom hälen. Vik ned de stärkande kanterna horisontalt så att de låser upphängningsmodulen.

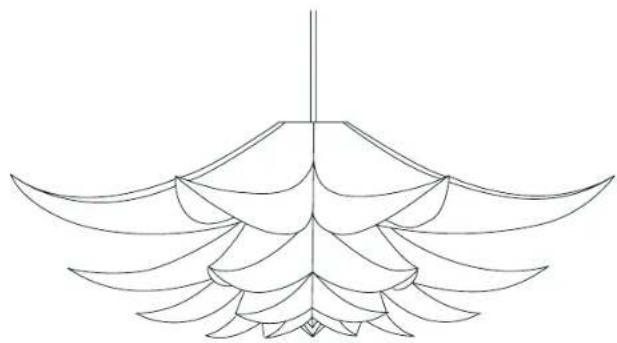

Den färdigmonterade lampan är redo att hängas upp. Lampan kan hängas upp utan att ta bort lamparmaturen. Glödlampor kan enkelt bytas genom lampans flexibla bas.
MAX 60 WATT
